В этой статье:

Проход дымохода через кровлю из различных материалов: правила и примеры + фото

Установка трубы на крыше – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через кровлю, чтобы соблюсти нормы СНиП, а также обезопасить конструкцию от проникновения влаги и возможности возгорания.

Качественно сделанный проход дымохода через крышу – это гарантия длительной службы печи и кровли

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

непосредственно в коньке;
на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крыши

При этом нужно соблюсти такие строительные нормы:

Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.
При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.
Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крыши

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход ни в коем случае не касается кровельного покрытия напрямую

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

Последствия неправильного монтажа можно увидеть в видеоролике:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлю

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлю

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Проход сендвич-дымохода через кровлю показан в видеоролике:

Особенностью организации прохода сэндвич дымохода является установка ППУ – потолочно-проходного узла. Это устройство защищает от высокой температуры все деревянные элементы, через которые проходит дымоход. Оно представляет собой металлическую конструкцию с определенным диаметром, через которую нужно пропустить трубу. Материал её изготовления – оцинкованная сталь или минерит. Внутренняя поверхность узла выкладывается теплоизоляцией.

Потолочно-проходной узел для круглой трубы На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу

Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
После установки галстука и внутреннего фартука укладывается металлочерепица.
Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию дымохода на крыше.

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулин Это может быть интересно! В статье по следующей ссылке читайте про дымоход для газового котла в частном доме.

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.
Устанавливается опалубка.
Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.
Кровельное покрытие заводится на стенки.
Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.
На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансов

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.
Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.
В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.
Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.
Короб заделывается огнестойким материалом для термоизоляции.
Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходник

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про современный дом-шале в горах.

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/prokhod-dymokhoda-cherez-krovlyu/

Как установить и вывести трубу дымохода через крышу, на какую высоту

Отопительные приборы – необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодный период, который в большинстве регионов России длится 9 месяцев. Однако, дополнительный комфорт идет в комплексе с определенной степенью риска возникновения пожаров. Поэтому особенное внимание уделяют дымоходу, с помощью которого дым и продукты сгорания удаляются из теплогенераторов и выводятся наружу помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

Схема норм размещения дымохода на крыше

Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность проведения трубы через кровлю заключается в том, во время прохождения дыма температура стенок повышается, из-за чего возникает опасность возгорания горючих материалов стропильной системы.

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Схема монтажа эластичной проходкиЭластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Некоторые мастера предпочитают пользоваться другим способом – они заранее впаивают в проходной патрубок дымоходную трубу, обкладывают ее термоизолирующим материалом, к примеру каменной ватой, а уже затем эта конструкция монтируется в проход.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Схема установки декоративного доборного фартукаУстановка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного коробаВывод трубы через выводной короб из асбеста

Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм.

Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/dymoxod/proxod-truby-dymoxoda-cherez-kryshu.html

Как установить дымоход через крышу – правила создания и герметизации прохода трубы

Отопительные приборы имеются в любом доме, именно они способствуют созданию комфортного микроклимата в помещении в холодное время, которое преобладает на большей территории России. Однако нагревание до высокой температуры в большинстве случаев становится причиной возникновения пожаров. Следовательно, к монтажу дымоходов, через которые отводится дым и продукты сгорания топлива, следует подходить очень внимательно.

Последствия неправильного вывода дымохода через крышу

В большинстве случаев установку дымоходной трубы и вопрос о том, как закрепить трубу дымохода на крыше, домовладельцы выполняют самостоятельно, так как печники и установщики газовых котлов таких услуг не предоставляют. На первый взгляд работа не представляет особой сложности, поэтому домашние мастера отказываются от помощи профессионалов.

Однако стоит учесть, что неправильная организация дымоотвода и продуктов горения может стать причиной серьезных последствий:

Плохая герметичность способствует проникновению влаги внутрь кладки, что неизбежно приводит к разрушению кирпичной дымоходной трубы.
Высокая влажность внутри дымохода является идеальной средой для размножения грибков и плесени, среди которых есть виды опасные для здоровья человека. Использование зараженных труб и печной кладки становится опасным и требует замены.
Проникающая влага в несколько раз снижает эксплуатационные характеристики утеплителя, которые после высыхания уже не восстанавливаются.
Некачественная герметизация места выхода трубы через кровлю приведет к попаданию влаги на элементы стропильной системы, что многократно повышает риск разрушения деревянного каркаса крыши вследствие намокания и гниения.
Если оставить щели вокруг прохода печной трубы через кровлю, то будет нарушена циркуляция воздуха в чердачном помещении, что приводит к значительным потерям тепла и повышению расходов на отопление.

Правила выбора места выхода трубы и ее высота

Одним из условий качественной организации выхода трубы через кровлю является правильное определение места вывода дымохода. Этот фактор влияет на работу всей системы отопления, поэтому ошибки здесь недопустимы.

Поэтому монтаж дымохода из мягкой кровли должен выполняться в строгом соответствии со строительными и противопожарными нормами:

Расстояние от самой высокой точки крыши до дымоходной трубы должно составлять 1-1,5 метра.
Расстояние от конька до верхней точки трубы должно быть не меньше 0,35 метра и не больше 1,5 метра.
С увеличение высоты трубы повышается сила тяги в печи или газовом котле.
Чем дальше труба располагается от наивысшей точки крыши, тем выше должна быть труба.
Высоту дымоходной трубы и ее диаметр следует определять в соответствии с рекомендациями производителя прибора отопления или по специальным расчетам.
При решении задачи, как установить трубу дымохода через крышу, следует учесть, что общая длина горизонтальных участков не должна превышать одного метра.
Выход трубы должен располагаться между элементами стропильного каркаса, в этом случае целостность и прочность системы не будет нарушена.

Основной сложностью организации выхода трубы дымохода через кровлю является высокий риск возгорания пожароопасных материалов стропильной системы вследствие повышения температуры стенок.

Герметизация эластичной проходкой

В частном домостроении чаще всего вопрос, как установить дымоход через крышу, решают с помощью круглых металлических труб. Герметичность выхода в этом случае достигается за счет использования эластичной проходки.

Это специальное устройство выполнено из резины или силикона в форме воронки с широким круглым или квадратным фланцем, который называется фартуком. Особенностью эластичной проходки можно назвать способность принимать любую форму и подстраиваться под уклон ската.

Кроме того элементу свойственна устойчивость к максимально низким или высоким температурным значениям, к воздействию агрессивных химических веществ. Может иметь разную расцветку.

Перед приобретением эластичной проходки важно точно определить диаметр трубы и цвет кровельного материала. Модель универсального типа выполнена в форме ступенчатой пирамидки, поэтому может использоваться на дымоходных трубах любого размера. Чтобы подогнать уплотнительный элемент, нужно подрезать проходку до нужной высоты.

Для установки эластичного фартука его налаживают на выход дымовой трубы, прижимают металлическим кругом, в котором имеются отверстия для крепежных элементов. Место стыка обрабатывают термостойким герметиком и фиксируют саморезами.

Если труба дымоходная установлена на крыше с крутыми скатами, то используют пластиковые проходки, фланец которых имеет заданный угол.

Герметизация металлическим патрубком — как закрепить правильно

Кроме эластичной проходки можно использовать металлические проходные патрубки, которые также помогают решить проблему, как крепить дымоход на крыше. Их можно приобрести в строительных магазинах. С помощью этого элемента обустраивают проход дымовой трубы через плоскую кровлю. Чаще всего патрубки выполнены из легированной стали, их подбирают в соответствии с углом наклона крыши.

Монтаж проходного патрубка из металла выполняют следующим образом:

Маркером на поверхности крыши делают разметку и вырезают отверстие нужного размера для выхода дымохода на крышу. Для резки можно воспользоваться болгаркой или специальными ножницами, отступая внутрь окружности на 1-2 см.
Освобождают проход для дымовой трубы, убирая гидроизоляционный материал и утеплитель. При необходимости спиливают элементы стропильной системы.
На крыше со стороны чердака фиксируют огнестойкий материал с отверстием для трубы и размером, превышающим диаметр дымохода на 15-20 см.
Трубу вставить в отверстие и соединить с проложенным дымоходом, место стыка затягивают хомутом.
Патрубок надевают на дымоход и фиксируют к поверхности крыши с помощью герметика или саморезов.
Трубу наращивают новыми сегментами до достижения необходимой высоты.

Обустройство дымоходов прямоугольной и квадратной формы

Квадратными или треугольными чаще всего бывают кирпичные дымоходы, их выводят другим способом. В целом, устройство дымохода в частном доме — достаточно сложный процесс. Решать задачу, как правильно вывести трубу на крышу, должен опытный печник, а не домашний умелец, так как необходимо использовать специальную кладку.

Труба выводится через отверстие, которое выпиливают в крыше с приближением кладки дымохода. Причем отверстие должно быть больше трубы на 2-5 см.

Для кладки используют жаростойкий кирпич, который обладает свойством сохранения тепла, но для полной безопасности внутреннюю часть прохода обкладывают асбестовыми листами, которые защитят стропильную систему от возгорания.

Как установить выводной проход через кровлю

В состав кровельного пирога входят различные материалы, каждый их них имеет свою степень устойчивости к возгоранию. Однако стропильная система в большинстве случаев изготовлена из древесины, которая такого свойства не имеет.

Безопасный выход трубы через кровлю обеспечивает проходной короб, монтаж которого выполняется по следующей схеме:

Для начала покупают или делают своими руками металлический или асбестовый короб, размер которого немного больше дымовой трубы. Оптимальное расстояние между стенками трубы и короба – не менее 15 см.
В подготовленное отверстие вставляют короб так, чтобы верхний край находился на одном уровне со скатом крыши.
Дымовую трубу выводят внутри короба и приклеивают герметиком утеплитель и пароизоляцию.
Пространство между трубой и коробом заполняют керамзитом или каменной ватой.
С внешней стороны на трубу надевают эластичную проходку, декоративный фартук или металлический патрубок.

Качественно выведенный дымоход полностью соответствует противопожарным нормам, хорошо удерживает влагу и не портит внешний вид крыши. Соблюдение всех правил при решении вопроса, как вывести трубу от печки через крышу, помогает защитить жильцов дома и все имущество.

Источник: https://kryshadoma.com/dymokhod/kak-ustanovit-dymokhod-cherez-kryshu-pravila-sozdaniya-i-germetizatsii-prokhoda-truby.html

Как избежать ошибок при монтаже дымохода из сэндвич-трубы через потолок и крышу

Дымоход — одна из наиболее важных частей отопительных конструкций. Правильное его функционирование является залогом безопасности. Большая часть пожаров и отравлений продуктами горения связаны именно с ошибками при выборе материалов для дымохода и его монтаже. На данный момент наибольшей популярностью пользуются сэндвич-трубы для дымоходов. Они обладают хорошей огнеупорностью и достаточно просты в монтаже. Однако и такой дымоход имеет ряд недостатков.

Что такое сэндвич труба

Сэндвич — такое название этот вид труб получил за свою слоистость по аналогии с названным продуктом. Внутренние и наружные слои таких труб представлены металлическими цилиндрами, а средний — слоем термоизоляции.

Металл для дымохода начали использовать достаточно давно. Простой пример — труба обыкновенной буржуйки. Однако вскоре после введения в эксплуатацию стало понятно, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда есть опасность воспламенения.

Решение оказалось простым — металлическую трубу укутали в слой термозащитного материала. Однако такой материал плохо переносит условия внешней среды и не очень привлекателен с эстетической точки зрения.

Сэндвич трубы — следующее решение в эволюции металлических дымоходов. Поверх слоя термоизоляции помещается еще одна металлическая труба, которая защищает внутренние два слоя от внешних воздействий и не портит внешний вид здания.

Это важно! Сэндвич трубы можно приобрести в готовом виде, но можно сделать самостоятельно, выбрав материалы необходимых параметров. При этом стоит помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньше по диаметру, а слой термоизоляции тем толще, чем больше температура сгорания топлива в отопительном приборе.

Внутренний цилиндр изготавливают из нержавеющей стали. Этот материал меньше подвергается коррозии под действием продуктов горения. Сталь должна быть высококачественной и высокотехнологичной. Отдают предпочтение тем вариантам, швы которых сварены по способу TIG — наиболее надежному и износоустойчивому, но и наиболее дорогому.

Средний слой обеспечивает термоизоляцию и защиту окружающих поверхностей от нагревания. Для этих целей используют минеральную вату, плотность которой не менее 120 кг/м3. Толщина этого слоя зависит от того, какой будет температура внутри дымохода. Этот параметр следует подбирать индивидуально.

Наружный цилиндр также изготавливается из стали. Стоит отдавать предпочтение нержавеющему материалу, но для экономии можно выбрать оцинкованную сталь. От ее качества в меньше степени, чем от качества внутреннего цилиндра будет зависеть долговечность дымохода. Кроме того, в продаже есть сэндвич трубы с декоративными наружными цилиндрами.

Достоинства и недостатки сэндвич трубы для обустройства дымохода

Этот вид труб обладает рядом преимуществ. К основным относятся:

Хорошая тяга, которая обеспечивается ровным покрытием и отсутствием колебания температур.
Ровный внутренний слой, не позволяющий оседать саже и копоти внутри дымохода, что упрощает эксплуатацию устройства и длительное время сохраняет его функциональность.
Минимальное образование конденсата, что также связано с постоянством температур внутри дымохода.
Пожарная безопасность, обусловленная тем фактом, что наружный слой трубы не нагревается, этому препятствует слой термоизоляции, таким образом все предметы, что соприкасаются с трубой (в первую очередь стройматериалы, из которых выполнены стены и крыша) не будут изменять свою температуру.
Удобное сопоставление составных частей, обусловленное конфигурацией самих труб, позволяющей вставлять одну часть трубы в другую и закреплять стыки герметиком, что удобнее и проще, чем сварка труб с помощью специальных аппаратов.
Простой монтаж, который обусловлен продажей уже готовых изделий, наличием специальных модулей для той части дымохода, где он соприкасается с крышей, а также дополнительных деталей в виде колен, изгибов, зонтов.
Малый вес конструкции, что позволяет размещать ее без дополнительных креплений и устанавливать собственноручно.

Однако помимо большого количества преимуществ, сэндвич трубы имеют ряд недостатков:

Высокая стоимость, по сравнению с другими видами труб.
Утрата герметичности, происходящая со временем по той причине, что пространство между слоями не является непроницаемым для воздуха и воды, что способствует постепенному расслоению трубы.
Срок службы не более 20 лет.

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

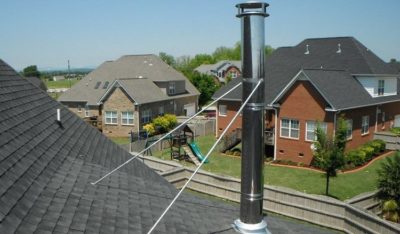

Вывод дымохода через крышу — самая сложная часть монтажа. Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их. Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

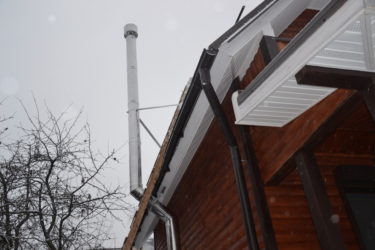

Это важно! Для обеспечения оптимальной тяги и экономии строительных материалов рекомендуется создавать вертикальный дымоход. Иногда это невозможно, поскольку отопительный прибор располагается у середины стены, а дымоход нужно расположить максимально близко к внешней ее части между балками. В этом случае следует создавать угол поворота в 45°, а трубу в этом месте дополнительно крепить к стене кронштейнами.

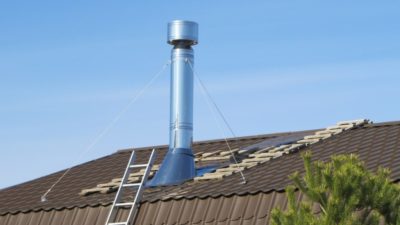

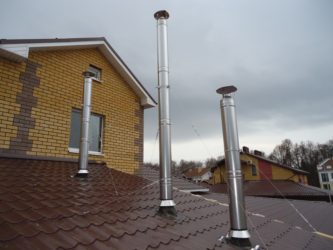

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Возможные ошибки при монтаже и как их избежать

Наличие ошибок во время монтажа дымохода может привести к возгоранию потолка, кровли или стены. Важно соблюдать минимальные расстояния между воспламеняющимися предметами и дымоходом.

Ошибки и меры устранения:

Распространенная ошибка — экономия места. Сэндвич-трубы до тех пор, пока они находятся в исправном состоянии, не должны нагреваться. Но со временем возможно прохождение теплого воздуха через слой термоизоляции. В этом случае находящиеся рядом воспламеняющиеся материалы могут загореться. Наличие достаточного пространства между дымоходом и стройматериалами исключает такую возможность.
Еще одна ошибка — пренебрежение герметичностью сопоставляемых деталей. Все стыки между составляющими частями дымохода рекомендовано покрывать слоем герметика, иначе возможно прохождение продуктов горения из дымохода в окружающую среду. Стыки между трубами дополнительно можно затянуть специальными хомутами.
Третья распространенная ошибка — сопоставление труб только по типу “по дыму” или “по-конденсату”. Сопоставление “по дыму” означает, что раструб вышележащей трубы надевается на нижележащую трубу. В этом случае в получившемся между трубами кармане не будет накапливаться дым, но туда может стекать конденсат. Сопоставление “по конденсату” означает, что раструб нижележащей трубы надевается на вышележащую. В получившейся карман конденсат стекать не сможет, но там будет накапливаться дым. В первом случае в дымоходе будет много конденсата, во втором — сажи. Для того, чтобы взять преимущества от обоих вариантов в сэндвич-трубе, достаточно внутренние цилиндры сопоставить “по конденсату”, а наружные “по дыму”. Сопоставление обоих цилиндров одинаковым способом может привести к быстрому засорению дымохода.
Грубая ошибка — использование общестроительной изоляции вместо термоизоляции. В строительстве используется много изолирующих материалов, но при обустройстве дымохода необходимо выбирать материалы с наилучшей теплоизоляцией. Таким материалом является минеральная вата. При устройстве внешней изоляции допускается использование базальтовой ваты, но если труба значительно прогревается снаружи, уже через несколько часов базальтовая вата начнет нагреваться.

Источник: https://InfoTruby.ru/primenenie/montazh-sendvich-truby-cherez-kryshu
