В этой статье:

Монтаж и установка трубы дымохода: для дома или котельной(схемы,чертежи)

При обустройстве стандартной печи или котельной и котла работающего на твёрдом, жидком или газовом топливе требуется установка дымохода. Система дымоудаления служит для отвода дымовых газов в атмосферу и требует общих правил к её установке как для котла, печи или камина.

Поэтому все вопросы, связанные с проведением монтажных работ, должны решаться ещё на этапе проектирования. Приняв решение самостоятельно провести установку, владельцу загородного дома важно дополнительно ознакомиться с главными правилами и полезными советами касательно выполнения таких работ.

Перед тем как правильно сделать дымоход для газового котла, необходимо предварительно обратить внимание на следующие факторы:

правильный расчёт всех параметров, включая размер устанавливаемых труб;
определение правильной длины труб; определение особенностей расположения дымохода;
ознакомлением с основными правилами сборки конструкции;
особенности прохождения перекрытий, создания изоляции для патрубка и вывода трубы дымохода на крышу.

Базовые параметры

Перед тем как установить дымоход, необходимо правильно определиться с размерами конструкции. Сюда относят не только длину дымохода, но и диаметр поперечного сечения трубы дымохода. Чтобы сделать максимально правильный выбор, достаточно ознакомиться с нормативными требованиями СНиП. Подбирать диаметр рекомендуется согласно показателям тепловой мощности печи или котла.

Здесь опирайтесь на такие рекомендации:

диаметр трубы не должен быть меньше диаметра выходного отверстия котла;
если показатель тепловой мощности составляет менее трёх с половиной киловатт, оптимальный показатель сечения трубы должен составлять 14 сантиметров;
если показатель тепловой мощности варьируется в пределах 3,5-5,5 киловатт, диаметр надо увеличить до двадцати сантиметров;
если показатель тепловой мощности составляет 5,5-7,5 киловатт, необходимо провести монтаж дымовой трубы диаметром 27 сантиметров.

При этом длину дымохода надо определять согласно таким правилам:

минимальный показатель высоты, который даст возможность создавать требуемую тягу, составляет 5 метров от камеры сгорания до верха;
если плоская крыша, то дымовая труба обязательно должна возвышаться над крышей минимум на 0,5 метра;
не забывайте обращать внимание и на кровельный материал, используемый при проведении строительных работ. Если кровля выполнена из легковоспламеняющегося кровельного материала, высота трубы над коньком должна составлять один метр. Оптимальный вариант – на полтора метра.

Схемы установки и монтажа участков дымохода

Если вы отдали предпочтение наружной установке конструкции, через каждый обычно метр надо прикреплять трубу к стене. Это возможно благодаря специальным кронштейнам, позволяющим предотвратить обрушение при сильном воздействии ветра. Важно также обратить внимание на то, с каким интервалом от стены кронштейны монтируются на дымовой трубе котельной.

1, 4.Кронштейны 2.Тройник 3.Заглушка 5.Изолятор 6.Труба

Тройни поз.2 выбирать по месту в соответствии с площадью патрубка прибора присоединяемого к дымоходу.

Кронштейн для крепления труб к стене здания

1. Консоль 2. Уголок 3. Полухомут 4,5,6 Болт,Гайка,Шайба

Важно также обратить внимание на то, с каким интервалом от стены кронштейны монтируются на дымовой трубе.

Кронштейн для крепление основания трубы дымохода

1. Консоль 2. Подкос 3. Уголок 4. Шпилька 5. Труба 6. Дно

Узел прохода дымохода через стену здания

Зазоры между патрубком кронштейна и тройником заделываются асбестовым шнуром 30 мм.

Изолятор дымовой трубы для прохода через стену здания

1. Корпус 2. Дно 3. Труба 4. Наполнитель

Пример исполнения гильзы (куска трубы) при проходе через стену сделанную из негорючих материалов.

Следующий вариант — это установка внутри здания. Как правило, дымоход располагается с внешней стороны здания, но его можно обустроить прямо у себя дома, для этого правда придётся создать узлы прохода через перекрытия в потолке и кровле. Здесь надо будет уделить особе внимание местам прохода трубы через перекрытие и на то из чего сделаны ваши перекрытия (пол,потолок) из горючих или не горючих материалов.

1.Песочница 2.Тройник 3.Заглушка 4.Опорная конструкция 5.Фартук 6.Труба

Изолятор дымовой трубы при проходе через перекрытия

1. Корпус 2. Дно 3.Труба 4. Опорная конструкция

После монтажа изолятор должен быть заполнен не горючим наполнителем к примеру песок.

Крепление изолятора к перекрытию

Ориентация опорной конструкции принимается в зависимости от несущих балок.

Опорной конструкция для прохода через крышу

1. Швеллер (уголок) 2.Уголок 3. Полухому 4,5,6,7. Болт,гайка,шайба

Размер опорной конструкции принимается в зависимости растаяния между стропилами.

Окончательная схема монтажа дымохода определяется владельцем дома на своё усмотрение.

Особенности определения высоты трубы исходя из её расположения

Чтобы определиться с данным параметром, необходимо принимать во внимание местоположение дымохода по отношению к конструкции конька, в этом поможет схема зоны ветрового подпора.

В этом случае у владельца здания также не должны возникнуть трудности:

если расстояние между трубой и коньком до полтора метра, верхнюю часть трубы надо поднять над коньком на 50 сантиметров;
если дымоход расположен от полтора метра до трёх метрах от конька, его высота может находиться на одном уровне с коньком;
если между дымоходом и коньком расстояние составляет более трёх метров, высоту можно зафиксировать на уровне контура, расположенного под углом десяти градусов от горизонта конька крыши.

Обратите внимание. Перед тем как сделать дымоход, необходимо также направить внимание на наличие построек вблизи. Если их высота больше, чем имеет жилой объект, верхняя точка дымохода обязана превышать верхнюю точку кровли пристройки на один метр. Таким образом, сделанный дымоход всегда будет эксплуатироваться с максимальной безопасностью.

Сборка конструкции трубы

Один сэндвич сегмент имеет высоту один метр. В процессе монтажа одна труба устанавливается в другую (в раструб). В процессе установки сэндвич дымохода своими руками надо придерживаться строгой последовательности выполнения работ. Так, например, монтаж начинают снизу от печи, а затем плавно идут вверх. При монтаже всегда образовываются места стыков снаружи труб. Их надо прикрыть с помощью специальной заглушки, которая прикрывает утеплитель. Отдельные сегменты высотой один метр устанавливаем один в другой.

Обратите внимание! Перед тем как правильно установить дымоход, необходимо помнить, что труба всегда имеет один зауженный конец. Его надо устанавливать в следующую трубу. Каждое звено собирается таким образом, чтобы выделяемый в процессе работы конденсат не мог задерживаться. Он должен стекать вниз.

Стыковку надо произвести так, чтобы внутренняя труба и наружный кожух имели плотное соединение между собой. Не владея профильными навыками, изначально может показаться, что эта работа является проблематичной. Упростить задачу можно одной простой хитростью. Перед тем как устанавливать внутреннюю трубу, надо вытянуть её на 15 сантиметров, а затем вставить одну трубу в другую. Только после этого можно приступить к соединению внешних кожухов.

Обратите внимание. Иногда производители упаковывают собственную продукцию в специальную полиэтиленовую плёнку. Перед тем как начинать установку дымоходов для газовых котлов, необходимо обязательно от неё избавиться.

Собирая конструкцию, все стыки важно усилить специальными хомутами. Обычно они прилагаются в базовом комплекте, но если вы заметили, что их нет, придётся дополнительно приобрести. Заведите хомуты и стяните их вокруг места стыка, сами же стыки важно предварительно обработать специальным герметиком, чтобы свой конструкционный слой дымохода не повредился при нагреве. В продаже всегда можно найти специальные составы, которые используются для печного оборудования.

Конструкция труб дымоходов

Перед тем как собрать дымоход, не стоит паниковать касательно возможных трудностей. Чтобы правильно собрать конструкцию, надо помнить, что это всего лишь изделие, сборка которого выполнена из отдельных сегментов. В каждом из них присутствует труба, внутри которой находится ещё одна, но уже с меньшим диаметром.

Между каждой трубой присутствует специальный теплоизоляционный слой. Его тип подобран в зависимости от сферы применения и технических особенностей печи, котла.

Наружный слой являет собой кожух, выполненный из нержавеющей стали. Внутренний слой также разработан из нержавеющей стали, но внутри его покрывают специальным антикоррозийным покрытием.

Существуют и другие разновидности. К примеру, можно не только собрать дымоход из нержавейки, но и приобрести продукцию из меди, латуни или керамики. В данном случае нержавеющая сталь является наиболее приоритетным вариантом, поскольку все остальные разновидности характеризуются дороговизной.

К примеру, если вы соберёте дымоход из простой обычной стали его срок службы будет ограничен его толщиной стенки, так как в саже от дымовых газов содержится сера которая при контакте с влагой превращается в кислоту она постепенно превратит такой дымоход в решето.

С хорошей стороны можно также отметить асбестоцементные трубы они соединяются в раструб долговечны, но обладают сравнительно большим весом хрупкие и по-моему у них есть ограничение по температуре.

Таким образом, специалисты рекомендуют устанавливать дымоход из сэндвич труб, где каждая из деталей выполнена из стали. Производители предпочитают устанавливать между трубами утеплитель (в основном из базальта) что положительно скажется эксплуатации трубы.

Применение такой конструкции позволяет воспользоваться целым рядом преимуществ. Во-первых, базальтовый утеплитель не разрушается под воздействием перепада температуры. Во-вторых, изделие характеризуется повышенной устойчивостью к воздействию химических и физических нагрузок. По показателям теплоизоляционной пользы этот материал является одним из наиболее эффективных. Разные производители предпочитают устанавливать утеплитель с разной толщиной.

Минимальным показателем является 26 миллиметров, максимальным – 60. Такие трубы дымохода позволяют предотвратить проникновение холода в помещения, когда печь не эксплуатируется.

Вывод

Сам по себе, монтаж дымохода из сэндвич труб не является сложной работой. Построить такую конструкцию вполне возможно самостоятельно. Основным преимуществом в пользу дымохода из нержавейки, является отсутствие необходимости задействовать громоздкое оборудование для выполнения работ. В процессе проведения монтажных работ нужно правильно подбирать высоту конструкции в целом и высоту от крыши здания.

Правильно собранный дымоход всегда будет радовать беспроблемной и качественной работой на протяжении длительного периода времени. Но если вы не разбираетесь во всех тонкостях проведения монтажа дымохода, лучше всего обратиться за помощью к профильным специалистам.

Источник: https://NormaTeh.ru/teplosnabzhenie/montazh-ustanovka-dymohoda.html

Проход дымохода через кровлю

Отопительные агрегаты, работающие на твердом, газовом или жидком топливе, оборудуются дымовым каналом для отвода продуктов сгорания. К функциональности и безопасности дымоходов предъявляются повышенные требования, поскольку из-за использования некачественных материалов для их монтажа или нарушения технологии и норм СНиП может разрушиться сама конструкция, возникнуть пожар. Особенно внимательно следует обустраивать проход через крышу для дымохода, чтобы обеспечить гидроизоляцию и пожаробезопасность узла. Рассмотрим, как правильно выполнять проходку дымового канала через кровельную систему.

Проход дымового канала

Последствия некачественного монтажа

Узел прохода должен быть надежно защищен от проникновения влаги, поэтому большое значение имеет соблюдение технологии монтажных работ, применение надежных и долговечных материалов. Плохая гидроизоляция труб, выводимых через крышу:

Приводит к разрушению кладки дымохода из кирпича из-за ослабления раствора, в результате чего дымовые газы могут проникнуть в чердачное помещение. Также возрастает пожароопасность.
Провоцирует проникновение влаги внутрь дымоходного канала из кирпича и возникновение грибка в теплый сезон.
Способствует переувлажнению и повреждению гидроизоляционного ковра и пароизоляционной мембраны.
Увеличивает теплопотери здания (соответственно, возрастают расходы на топливо).
Нарушает циркуляцию воздуха в помещении под крышей, это ведет к повышению уровня влажности и провоцирует загнивание деревянных конструкций. В сложных случаях это приводит к необходимости капитального ремонта стропильной системы дома.
Вызывает образование наледей, провоцирующих расширение трещин и разрушение кровельного покрытия рядом с дымоходной трубой.

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Правила расположения труб на крыше

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности. Следует принять во внимание, следующее:

Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Труба в районе ендовы

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Пожаробезопасность

Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.

Нарушение правил безопасности

Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши.

По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле.

В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.

Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.

Изоляция короба базальтовой ватой

Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.

Обратите внимание: запрещается использовать материалы, не рассчитанные на нагрев до высоких температур, например, трубы и кровельные проходки для вентиляционных каналов.

Труба прямоугольного или квадратного сечения

Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.

В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.

В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков.

Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком.

Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.

Труба прямоугольного сечения

С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.

Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.

Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.

Трубы круглого сечения

В отличие от кирпичных дымовых каналов, организовывать выход круглой трубы через потолок и кровлю нужно с применением специальной разделки, приспособлений, герметизирующих отверстие.

Труба круглого сечения

Круглое сечение имеют следующие виды труб для печки, камина или котла:

асбестовые (выходят из применения из-за низкой устойчивости к перегреву и не экологичности материала);
стальные коаксиальные (по внутренней трубе обеспечивается выведение дымовых газов, по внешнему кольцу – приток воздуха в топку закрытого типа);
сэндвич-трубы (между внутренней трубой и внешним кожухом уложен теплоизолятор);
одностенные металлические трубы.

Обратите внимание! Если к отопительному агрегату подсоединена стальная труба с одной стенкой, которая отдает максимум тепла отходящих газов воздуху в помещениях или водяной рубашке для радиаторного отопления, в местах прохождения через перекрытия и кровлю, а также над крышей, рекомендуется использовать сэндвич либо сделать термоизоляцию и кожух трубы самостоятельно.

Выводиться через кровлю круглая труба должна следующим образом: после обустройства короба с соблюдением противопожарных расстояний, со стороны чердака закрепляется металлический лист, в котором предварительно вырезается отверстие под трубу. Либо монтируется готовый элемент – металлический лист с патрубком требуемого диаметра.

Устройство вывода круглого дымохода через кровлю также требует использования кровельной проходки для надежной гидроизоляции узла с внешней стороны. Производители предлагают различные решения. При выборе следует учитывать угол наклона скатной крыши, рельеф кровельного покрытия.

Эластичные проходки

Чтобы вывести дымоход через кровлю скатной крыши, удобно использовать эластичную проходку, которая состоит из плоского фланца квадратной или круглой формы и конусообразной ступенчатой манжеты. Фланец изготавливается из эластичного материала со свинцом или алюминием. Пластичность металла позволяет плотно подогнать основание проходки даже к покрытию, имеющему сложный рельеф – металлочерепице или профнастилу.

Эластичная проходка

Металлическая часть проходки выполнена как единое целое с эластичной муфтой, благодаря чему обеспечивается герметичность конструкции. Муфту делают из силикона или атмосферостойкой резины EPDM. Промаркированные ступеньки конусообразной муфты позволяют отрезать верхнюю часть на нужном уровне, чтобы эластичный элемент плотно обхватил дымоходную трубу определенного диаметра.

Планируя установку эластичной проходки, необходимо определиться с выбором варианта. Это может быть переход:

для плоских кровель и крыш с углом наклона до 25°;
для скатных кровель с углом наклона свыше 25°;
универсальный, для кровель любого вида.

В первых двух случаях подвижность эластичной манжеты относительно фланца ограничена. В первом варианте основание располагается относительно муфты под прямым углом, во втором – под наклоном около 20°.

Эластичные проходки можно устанавливать на кровлях с покрытием из любого материала. Изделия характеризуются:

стойкостью к атмосферным воздействиям;
устойчивостью к ультрафиолету и агрессивным средам;
гибкостью (не требуется подбирать элемент в точном соответствии с углом наклона ската);
плотным прилеганием к кровле, что обеспечивает надежную герметизацию узла;
эстетичным внешним видом и широкой цветовой гаммой.

Выполнять монтаж эластичной проходки можно самостоятельно. После того, как закончен основной этап работ – труба выведена через кровлю, промежуток между дымоходом и коробом заполнен негорючим теплоизолятором, необходимо срезать верхнюю часть конуса проходки по отметке, соответствующей диаметру дымохода.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Самостоятельный монтаж проходки

Эластичный элемент плотно натягивается на трубу, его верхний край отворачивается, обрабатывается атмосферостойким герметиком и заворачивается обратно. Также можно дополнительно использовать хомут, герметизирующий стык.

Фланец при помощи деревянного молотка деформируется с таким расчетом, чтобы металлическая часть полотно прилегла к покрытию независимо от его рельефа. Дополнительно основание проходки промазывают герметиком. Крепление фланца к кровле должно выполняться при помощи саморезов или заклепок.

Жесткие проходки

Выведение дымохода через крышу можно осуществить, используя готовую проходку из листовой оцинкованной стали. Ее особенность – патрубок жестко закреплен относительно основания под определенным углом. Поэтому важен правильный выбор элемента – он должен соответствовать углу наклона ската.

Модели металлических проходок различаются по конструкции и принципу монтажа:

Неразъемный элемент с патрубком, в который снизу впаивается верхняя часть дымоходной трубы, а затем сверху надевается оголовок дымохода.
Разъемная проходка – верхняя часть надевается на трубу, край патрубка обрабатывается герметиком и фиксируется на дымоходе хомутом.

Жесткая проходка

В обоих случаях фланец крепится к кровельному покрытию с помощью герметика и саморезов. Так как фланец жесткий, металлические проходки позволяют выводить трубу только на крышах с ровным покрытием – с мягкой битумной или фальцевой металлической кровлей.

Правильно подобрав элементы для герметизации проходного узла и соблюдая технологию работ, можно самостоятельно провести дымовую трубу через крышу.

по теме:

Источник: https://ProfiTeplo.com/dymohod/145-prohod-cherez-kryshu.html

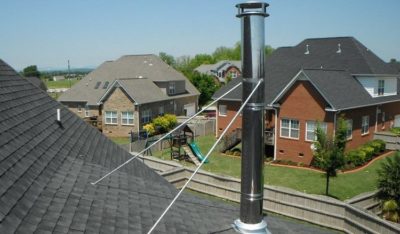

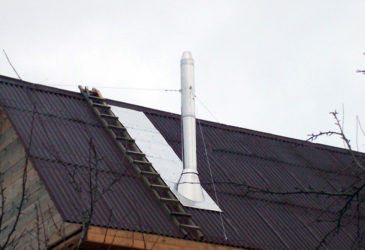

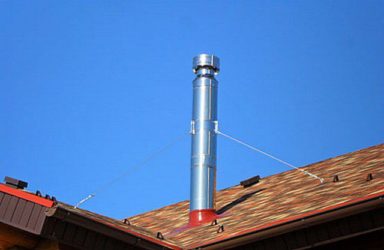

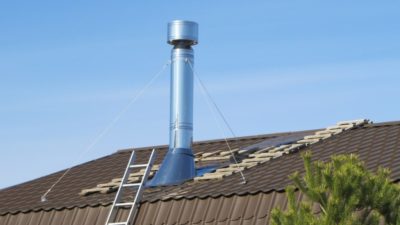

Как закрепить трубу дымохода на крыше растяжками

Любой частный дом на территории нашего государства оборудован системой отопления. Чаще всего она индивидуальна и содержит в себе котел, работающий на одном из видов жидкого или твердого топлива.

Вполне логично, что при его сгорании будут образовываться газообразные продукты, которые необходимо отводить в атмосферу. Для этих целей и выполняется монтаж дымоходного канала.

Он проходит сквозь весь кровельный пирог и имеет свои особенности обустройства.

На крыше дымоход не располагают в местах, где собирается влага или снег, например, в месте ендовы крыши.

Проектирование дымохода должно быть выполнено еще при составлении общего архитектурного плана строения.

Обязательно следует учесть все требования СНиП. В противном случае система будет непригодна к эксплуатации, что приведет к необходимости ее полного переустройства.

Отдельно следует рассмотреть и ситуацию, когда возникает необходимость в создании дымохода в уже используемом на протяжении определенного времени здании. Примером могут служить работы, проводимые во время ремонта или полной реконструкции, если в них участие принимает крыша. Монтаж новой дымоотводящей системы требуется и в случае замены котельного оборудования.

Схема устройства выхода трубы через крышу.

Если здание давно эксплуатируется, но возникла необходимость установки нового источника автономного отопления, то лучше выделить под него отдельное помещение. Пристроенная котельная отлично справится с этой проблемой, так как не придется повреждать крышу.

Такой выход из ситуации является менее дорогостоящим и в то же время не требует больших затрат времени или физических усилий.

Если же возможности постройки котельной нет, то следует отнестись к монтажу дымохода очень внимательно, иначе возникнут проблемы:

намокание изоляционных слоев утеплителя или пароизолятора, вследствие чего они потеряют свои первоначальные свойства;
если влага просочится к деревянным элементам конструкции, то это приведет к их гниению и уменьшению прочности;
при вмешательстве в первоначальный вид стропильной системы существенно увеличивается шанс ее полного или частичного разрушения.

Выбор наружного места на кровле для установки дымоходного канала

Устройство дымохода.

Для того чтобы определить удобное место, в котором будет выполнен проход дымохода, следует прислушаться к рекомендациям специалистов.

Не следует располагать его в ендовых местах, поскольку именно там в холодное время года будет собираться больше всего влаги, способной просочиться вдоль конструкции.

Абсолютную гидроизоляцию даже при самом большом желании там организовать вряд ли получится. Еще в таком месте придется дополнительно сооружать сложную дополнительно поддерживающую стропильную систему.

Вовсе нежелательно устанавливать канал дымохода недалеко от мансардного окна. Если будет дуть сильный ветер, то велик шанс попадания угарного газа внутрь помещения, а это не только принесет неприятный запах, но еще и опасно для жизни.

Этапы монтажа дымохода

В кровельном пироге организовывается прямоугольное отверстие размером на 10 см больше с каждой стороны, чем сам дымоход.
Края отверстия изолируются от влаги и утепляются минеральной ватой.
Выбранный тип дымохода возводится или просовывается целиком, если это труба из металла в полученный прем.
Создается стропильная система, миниатюрная копия используемой для всей крыши, она сооружается вокруг дымохода.
Выполняется обшивка поверхности трубы материалами, лишнее пространство задувают специальной монтажной пеной.
Выполняется сначала наружная заделка возможных просветов и стыковка кровельных материалов к трубе, а потом процесс повторяется и внутри помещения.

Из чего и как следует делать примыкание?

Варианты расположения дымохода на скате крыши. Чем ниже расположен дымоход, тем выше он должен быть по размеру.

Выбор материалов для дымоходной трубы на рынке сейчас просто огромен. Она может быть цельной металлической или сложенной из огнеупорного кирпича, довольно популярен и асбестоцементный дымоход.

Следует знать, что для каждого из этих вариантов предусмотрен свой вид изоляции и защиты от протекания, они очерчены пунктами строительных норм.

Поскольку виды топлива отличаются по температуре сгорания, то вид котла в большинстве случаев и является основополагающим критерием выбора.

Если выбрана печь, которая будет топиться углем, торфом или деревом, то использование в дымоходной системе металла запрещено СНиПом. Придется еще и обзавестись дополнительными искроуловителями в конструкции на крыше.

Если не хочется иметь лишних проблем с обустройством гидроизоляции, окружающей дымоход, то следует сделать его форму квадратной или прямоугольной. В этом случае планочные элементы примыкания будет просто найти в любом строительном магазине. Главное обратить внимание на их стандартные размеры, ведь они должны совпасть с сечением трубы.

Согласно СНиПу, расположение горючих строительных материалов от боковой поверхности дымохода допускается на расстоянии не менее 15-23 см. А ведь к ним относится большинство элементов стропильной системы, а также некоторые виды утеплителя и пароизоляции.

По периметру дымоходного канала выполняется монтаж собственной стропильной системы. Она утепляется с помощью качественных материалов, основой которых служит минеральная вата с содержанием базальта и частиц стекла.

Схема гидроизоляции дымохода.

Чтобы добиться максимальной степени герметизации, следует воспользоваться уплотняющей лентой или другим материалом на клеевой основе с аналогичными физическими свойствами.

Иногда это приводит к нарушению естественной циркуляции воздуха, так что придется обзавестись дополнительными системами вентиляции, они будут являться частью цельной конструкции.

Если же для создания дымохода была использована металлическая труба, то ее необходимо окружить коробом по периметру. Его заполняют базальтовым утеплителем, не поддающемся воздействию огня и высоких температур.

Модульный дымоход

Устройство модульного дымохода.

Есть и альтернативный вариант организации прохода дымохода через крышу. Он заключается в использовании специального металлического комплекта, который можно легко приобрести в специализированном магазине. После того как выполнен монтаж, называться полученный результат будет «разделка». Она полностью выполнена из нержавеющей стали и состоит из таких составляющих:

Кровельный проход. Представляет собой лист металла с приваренным к нему фартуком. Он укладывается непосредственно на поверхность крыши.
Юбка. Монтаж ее необходим по причине различия в размерах дымоходной трубы и фартука. Она защитит крышу от проникновения осадков внутрь конструкции.
Хомут под растяжки. Используется, если был выполнен монтаж высокой трубы, для дополнительной надежности ее закрепления на крыше.
Дефлектор. Существенно усиливает тягу в дымоходе, используя потоки поднимающегося вверх воздуха.

Модульный дымоход может быть использован только в случае, если температура выделяемых газов не превышает 500 градусов. Если котел или печь топится углем, то использование металлических компонентов категорически запрещено.

Все соединения дымохода и кровли должны выполняться с помощью гибких деталей, чтобы в случае любого разрушения крыши он остался стоять на своем месте. Крыши с высоким градусом уклона требуют установки дополнительных снегоуловителей, без них дымоход может быть просто снесен во время схода небольшой лавины снега.

Список инструмента будет отличаться в зависимости от материала выбранного для монтажа дымохода. Но в любом случае понадобится набор, аналогичный необходимому при обустройстве кровли:

клещи, применяются при работе с металлом;
кромкогиб, с его помощью осуществляется загибание фальцев;
заклепочник, соединяет листовые детали;
тиски для закрепления и обработки отдельных частей конструкции;
набор напильников с сечениями различных размеров и видов;
перфоратор для просверливания отверстий различного диаметра;
шуруповерт и отвертка, которые делают монтаж саморезов максимально быстрым и удобным;
кровельный молоток, отличается от обычного дополнительными выступами с торцевой стороны;
болгарка, поможет разрезать любой строительный материал.

Если запланирован монтаж металлического дымохода, то может пригодиться и сварочный аппарат, хотя обычно трубу изначально выбирают необходимой длины, одним цельным куском. А вот при установке кирпичного дымохода понадобится вот это:

кельма, лопатка для разравнивания раствора и заполнения ним наружных швов;
лопата для дозирования и размешивания раствора;
кирка, используется при необходимости разделения кирпича на куски необходимого размера;
швабровка, которая помогает расчистить внутренние проходы от лишнего раствора.

Источник: https://evroterm32.com/kak-zakrepit-trubu-dymohoda-na-kryshe-rastyazhkami/

Установка дымохода сэндвич своими руками — чертежи и фото

Если читатель выбрал именно дымоход сэндвич для отвода продуктов горения, то рассказывать ему обо всех его преимуществах не стоит – он наверняка уже и сам ознакомился (прежде чем принять окончательное решение) как с плюсами, так и с некоторыми ограничениями в использовании продукции. Несмотря на то, что монтаж дымохода из сэндвич труб через крышу не отличается особой сложностью, есть отдельные специфические моменты, которые следует знать.

Учитывая, что типовые инструкции по вполне понятной причине не могут отразить все нюансы по сборке и установке дымохода своими руками в конкретном строении, а некоторые пункты изложены довольно «скупо», разберемся с процессом более детально, чтобы у хозяина жилища не оставалось никаких вопросов.

Общая информация

*Будет полезно ознакомится не только тем, кто еще собирается приобрести дымоход типа сэндвич. Если он уже куплен, то прежде чем его устанавливать, нелишне проверить, подходит ли образец по своим параметрам к конкретной системе отопления.

Сечение магистрали

Ориентироваться следует на модель котла. Вот примерные соотношения «см» – «кВт» (согласно действующим СНиП) между диаметром трубы (внутренней) и мощностью агрегата (тепловой!):

14 х 14 – до 3,5;
14 х 20 – до 5,2;
14 х 27 – до 7.

Особенность расчета. Параметры трубы говорят о том, что она имеет прямоугольный профиль. Наиболее же оптимальным считается круглый. Именно такой профиль имеет дымоход сэндвич.

Пересчет несложный – определяется площадь прямоугольника. Применительно к типу сэндвич – это круг. Раз известна его площадь, то вычислить диаметр труда не составит (задачка из курса средней школы). В приведенном примере должно получиться (в мм) соответственно 158, 189 и 220.

Длина трубы

Все крыши отличаются крутизной скатов. Рисунок поможет определиться с высотой возвышения верхнего среза трубы над кровлей в зависимости от места установки дымохода.

Если крыша плоская (с минимальным уклоном), то труба должна быть выше ее не менее чем на полметра.

В случае, когда имеется пристройка к дому, превышающая его по высоте (например, флигель), то ориентироваться нужно на ее кровлю.

Особенности дымохода типа сэндвич

Приступая к монтажу, эти факторы необходимо брать в расчет:

Максимальная температура отводимых продуктов горения – 500 ºС.
Сечение всех колен должно быть идентичным. Наличие каких-либо выступов во внутренней полости трубы не допускается.
Оптимальный уклон трассы на сложных участках – порядка 30º. Стыковать колена под прямым углом не рекомендуется.
Если котел отопления твердотопливный, то дополнительно в трубу устанавливается приспособление, выполняющее функцию искроуловителя.

На этом следует акцентировать внимание. Искроуловитель представляет собой сетку из металла со стороной ячейки порядка 5 мм. При выборе дымохода необходимо проверить, есть ли он в комплекте. Если нет, придется делать самому или покупать дополнительно.

Такое устройство ставится всегда, независимо от того, из каких материалов выложена кровля – горючих или негорючих. Простой пример. Профилированные кровельные листы – металлические, но их покрытие – полимерное. Чтобы прожечь этот слой, достаточно одной хорошей искры. А дальше осадки сделают свое дело – коррозия, снижение срока службы материала, расходы на ремонт кровли из профнастила.

Дымоход должен быть дистанциирован (и изолирован) относительно всех инженерных коммуникаций, особенно повышенной опасности (газовых магистралей и электрических кабелей).
Верхний срез трубы обязательно защищается от проникновения влаги и посторонних предметов с помощью насадок (дефлекторов, зонтов и тому подобное).
Если общая протяженность канала менее 5 м, то для искусственного повышения тяги монтируется принудительная вытяжка (дымосос).

На рисунке показана установка дымохода сэндвич своими руками, в том числе, и по отношению к соседним строениям – разобраться несложно.

Что в итоге должно получится? Вот несколько типовых вариантов.

Порядок монтажа дымохода

Сборка производится посредством сочленения отдельных секций. Их конфигурация различна, поэтому подобрать элементы для прокладки конкретной трассы несложно. Пример некоторых моделей – на рисунке.

Особенности монтажа

Он ведется от котла, то есть снизу вверх.
Максимальная длина горизонтального колена – 1 м. Исходя из этого, и следует проектировать трассу.
Через каждые 1,2 – 1,5 п.м. трубы (зависит от внешнего диаметра) производится ее жесткая фиксация на поверхности с помощью кронштейнов.
В местах прохода через потолки и стены дымоход не должен быть с чем-либо соединен. Другими словами, на целостность его конструкции не должны влиять внешние факторы. К примеру, усадка строения.

Подготовительные мероприятия

Составляется план прокладки трассы. Соответственно, на этой линии производится освобождение стен от всего лишнего. В них, а также в перекрытиях в соответствии с проектом готовятся проемы.

Установка 1-го колена

Оно подключается к выходному патрубку котла отопления. Если установлен нагревательный бак, то к трубе после него. При несовпадении диаметров используется переходное устройство, которое фиксируется хомутом.

Сборка дымохода

Особенность заключается в том, что каждое колено имеет сужающуюся форму. То есть сечение на одном конце изделия несколько меньше, чем на другом. Теперь вопрос – где монтируется система дымоудаления?

Баня. В этом случае, с учетом специфики эксплуатации, образование конденсата минимальное (печка топится интенсивно, для обеспечения высокой температуры в парной). Но в процессе ее розжига происходит (на начальном этапе) повышенное дымообразование. Исходя из этого, стыковка элементов производится способом «по дыму». Что это значит? В нижнее колено с более широким диаметром вставляется следующее, соответственно, обратным концом, «суженным».

Любое другое строение. Здесь все наоборот – соединение «по конденсату».

Стыкуются сначала внутренние трубы (они подвижные), потом – наружные.

Проход поверхностей

Особенности монтажа понятны из чертежа:

Патрубок выглядит так:

На чертеже обозначено деревянное перекрытие, но это не означает, что для плит ж/б требования другие. Нельзя забывать о полах. По какому бы способу они ни были обустроены, древесина всегда присутствует – лаги, половицы или иные конструктивные элементы. В жилых строениях никто одной стяжкой не ограничивается.

Патрубок следует изнутри обработать специальным средством. Например, составом – мастика + базальтовое волокно. В продаже имеются различные материалы, которые не являются дефицитом. После этого его внутренняя полость заполняется материалом теплоизоляции.

Подготавливая проем, необходимо учесть, что его габариты должны несколько превышать аналогичные параметры патрубка. В зазор также укладывается теплоизолятор.

Труба не должна касаться патрубка, чтобы он от нее не нагревался.

Проход сквозь кровлю

Еще раз приведем схему вывода трубы в зависимости от уклона крыши:

На уровне кровельного пирога стык колен располагаться не должен. Или несколько ниже, или выше. При необходимости одно изделие следует укоротить.

Общие рекомендации

Все стыки колен тщательно скрепляются специальными хомутами. При работе под большим давлением (повышенная тяга) рекомендуется использовать герметизирующие муфты.
Трубы крепятся кронштейнами только к неподвижным элементам конструкции строения.
По завершении монтажа защитная пленка с изделий снимается, и они подвергаются поверхностной обработке. Рекомендуется использовать герметик, рассчитанный на условия применения при температуре не ниже 110 ºС.
На выходе котла (в месте крепления 1-го колена) герметизация производится составом категории «жаропрочный».
Проект желательно составлять так, чтобы основная часть трассы находилась внутри строения. Это позволит несколько снизить теплопотери.
При установке самодельного дефлектора необходимо продумать, как его правильно закрепить.
Если часть трубы возвышается над кровлей более чем на 1,5 м, необходимо установить растяжки.

Основные нюансы работы отмечены.

Отдельные детали, связанные с особенностями конструктивных элементов, можно узнать из инструкции производителя.

Источник: https://roof-gid.ru/elementy-kryshi/montazh-dymoxoda-sendvich/
