Как обойти дымоход на крыше?

Монтаж профнастила: варианты заделки трубы

Профнастил — это отличный кровельный материал для загородных домов. Он обладает высокой несущей способностью, а благодаря полимерному покрытию оберегает оцинкованную сталь от ржавчины.

Составляющие слоя листа профнастила.

Подготовительные работы

Пирог крыши из профнастила для жилой мансарды и нежилого чердачного помещения.

Потребуется:

• специальная пленка или рубероид;
• строительный степлер;
• брус 50х50;
• доски 32х100.

Во-первых, нужно сделать необходимые расчеты, при которых следует учитывать то, что листы стыкуются друг с другом внахлест и по вертикали, и по горизонтали. Так как по вертикали нахлест делается с перекрыванием волны, то вертикальный нахлест зависит от профиля, потому что у каждой его марки свой шаг волны. Размер нахлеста по горизонтали имеет зависимость от угла ската кровли. Если угол до 15°, то напуск должен быть более 200 мм; если угол 15-30°, то напуск — 150-200 мм; если угол более 30°, то напуск — 100-150 мм.

Также при расчетах необходимо учитывать размеры свеса кровли. Его величина зависит от высоты профиля металлического листа, которая у каждой марки профнастила своя. Если высота большая, то свес тоже нужно делать большим, так как в этом случае существует риск попадания влаги под свес.

Устройство кровли из профнастила.

Во-вторых, следует устроить гидро- и пароизоляционный слой, а также обрешетку. Пароизоляцию можно осуществить либо с помощью специальной пленки, либо с использованием рубероида. Для этого материал нужно прикрепить при помощи степлера к стропилам, начиная укладку от нижнего края крыши. При таком раскладе влага не проникнет к древесине, так как верхняя кромка нижнего ряда будет перекрыта нижней кромкой верхнего ряда.

После укладки пароизоляционного слоя монтируется обрешетка из досок, обработанных антисептиком. Сначала на гидроизоляционный слой к стропилам нужно прибить контробрешетку из бруса 50х50, а затем прикрепить доски 32х100. Обрешетку для профнастила необходимо делать с шагом 500 мм, но чем больше угол ската кровли, тем меньше расстояние нужно оставлять. Сплошная обрешетка всегда монтируется в таких местах, как дымоход, ендовы и т.д.

Монтаж профнастила

Потребуется:

• листы профнастила;
• электролобзик;
• шуруповерт и саморезы.

После того как осуществлены все подготовительные работы, монтируется профнастил на крыше.

Начинать укладку листов следует с нижнего края крыши, не забывая сделать необходимый выпуск на устройство свеса кровли.

Схема крепления профнастила к крыше.

Материал нужно закреплять к обрешетке специальными саморезами с резиновыми уплотнителями (5-7 саморезов на 1 м2). Монтаж листов осуществляют внахлест.

Затем, когда все листы закреплены на крыше саморезами, нужно на фронтонах установить защиту кровли от ветра при помощи ветровых планок из такого же металла. Далее в местах примыкания профлиста к стене дома следует использовать угловую планку, силиконовый герметик и саморезы. В конце необходимо установить конек. Для этого коньковые элементы нужно уложить внахлест 100-200 мм и зафиксировать с помощью саморезов в гребень волны с шагом крепления 200-300 мм.

Если во время монтажа на материале появились царапины или сколы, их необходимо обработать специальной краской, предназначенной для полимерных покрытий. По профнастилу передвигаться можно, только наступая на места, где находится обрешетка. Профлист требует работы в перчатках, чтобы не пораниться.

Как заделать трубу на крыше

Потребуется:

• болгарка;
• герметик;
• шуруповерт и саморезы.

Обход трубы на крыше из профнастила.

Если на крыше из профнастила выведена труба дымохода, то у многих возникает вопрос: как заделать трубу так, чтобы в щели не протекала вода? Когда на крышу выводится труба, то для нее в сплошном покрытии делается отверстие по диаметру чуть больше диаметра трубы. Поэтому на кровле из профнастила вокруг трубы получается щель, через которую внутрь будут попадать осадки в виде дождя или снега. Чтобы обеспечить герметичное примыкание кровельного материала к трубе, можно соорудить фартук. Для этого нужны планки примыкания, их устанавливают в нижней части трубы.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Сначала планку следует приложить к трубе, намечая при этом на ее стенке контур верхней кромки планки. Затем с помощью болгарки нужно пройтись по намеченной линии и образовать штробу. После этого, начиная с нижней стороны трубы, надо установить внутренний фартук, заводя край планки в подготовленную штробу. Далее необходимо собрать остальные детали фартука внахлест не менее 150 мм. Вставленный в штробу край планки следует покрыть герметиком. Если нужно, то нижние планки подрезаются и прикрепляются саморезами.

Затем под нижний элемент фартука следует установить галстук, который представляет собой лист материала с гидроизоляционными свойствами. Особенно этот элемент нужен для отвода воды с вальмовой крыши. Отличительной чертой таких крыш является конструкция, представляющая собой совокупность двух элементов, из которых сооружается крыша. Первый элемент — это два обычных ската, как и на других крышах. А второй элемент придает неповторимость, так как скаты в длину не закрывают всю площадь дома, то оставшуюся часть закрывают двумя боковыми вальмами.

Монтаж галстука на вальмовой крыше проводят так, чтобы вода переправлялась в водосточные конструкции, расположенные на ней. Далее поверх фартука и галстука нужно разложить кровельный материал и на него сверху установить дополнительно наружный фартук. Процесс его монтажа такой же, как и у внутреннего фартука. Только с одним отличием: верхние планки не вводят в штробу, а просто примыкают к трубе.

Варианты заделки трубы

Процесс монтажа насадки «Мастер-Флеш».

Кроме описанного выше способа заделать трубу можно при помощи насадки «Мастер-Флеш», которая предназначена для герметизации различных соединений и может быть использована для вывода труб дымохода, антенн, труб вентиляции и т.д. Эта насадка сделана в виде ступенчатой пирамиды из силикона либо из особого сорта резины. У нее двухслойное основание, которое состоит из нижней алюминиевой части и верхней части из высококачественного силикона.

Такой насадкой можно заделать печную трубу на крыше из любого кровельного материала, в том числе и из профнастила. Монтировать ее легко, она долговечна и устойчива к атмосферным воздействиям, а также к ультрафиолету. Насадку «Мастер-Флеш» можно подобрать под 11 труб с различным диаметром.

Все методы заделки труб очень эффективны, но могут остаться небольшие зазоры. В этом случае необходимо их заделать при помощи специальных герметиков на основе силикона. Если нужно провести герметизацию печной трубы, то подойдут только термостойкие герметики.

Швы, которые протекают, можно заделать алюминиевой или медной самоклеющейся лентой, клеящийся слой которой состоит из модифицированного битума и закрыт силиконовой пленкой. Сначала нужно очистить место, где будет крепиться лента, затем освободить ее от защитного слоя и с силой прижать к подготовленной поверхности.

Она отлично прикрепляется к любым поверхностям, будь то дерево, металл, пластик и т.д.

Последний этап — защита кровли от влаги, которая стекает по трубе. Если дымоход выполнен из кирпича, то дополнительной защиты не нужно. На трубу из металла или асбестоцемента следует поставить зонтик для отвода воды. Сначала нужно выполнить его выкройку из картона, примерить и подогнать по размеру. Затем вырезать две детали из металла и установить зонт, стягивая две его половинки при помощи хомута. В конце следует замазать герметиком зазоры между трубой и деталями зонта.

Источник: https://masterprofnastila.ru/ustroystvo/kak-zadelat-trubu-na-kryshe.html

Как обойти трубу на крыше профнастилом

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

• Гниение деревянных конструктивных элементов кровли.
• Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
• Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

• Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
• Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
• Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
• Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

• минеральную вату;
• рулонные фильтры;
• асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

• металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
• сверху устанавливают усеченный конус, который является защитным, фартуком;
• верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

1. На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
2. По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
3. Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
4. Нижнюю часть пристенных планок заводят под кровельный материал.
5. Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
6. Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

Источник: https://InfoTruby.ru/primenenie/germetizatsiya-pechnoj-truby-iz-profnastila

Как вывести трубу через крышу из профнастила

Печки, камины, котлы, работающие на органическом топливе, в своей конструкции обязательно имеют дымоход, который собой представляет трубу круглого или прямоугольного сечения.

Она выходит за пределы крыши на определенную высоту, которая обеспечивает нормы и требования пожарной безопасности. А значит, дымоход проходит сквозь потолок, перекрытие и кровельный материал.

С первым и вторым проблем не возникает, потому что главная задача производителя работ – оградить трубу от этих конструкций огнестойким материалом. Благо таких сегодня на рынке огромное количество.

Проблемы возникают с проходом через кровельный материал, потому что наклонная плоскость последнего сопрягается с вертикальной плоскостью трубы.

И именно в этом месте происходит протечка атмосферных осадков под кровлю, что создает немало проблем.

Поэтому очень важно правильно провести монтажные работы именно кровельного материала, потому что он укладывается на крышу в последнюю очередь, где трубы давно установлены.

Примыкание профнастила к кирпичной трубе

Кирпичные трубы не редкость на российских крышах. Их обычно возводят на больших домах от каминов и печей. Сделать примыкание двух конструкций на крыше достаточно просто, потому что кирпич хорошо подается обработке. Итак, что необходимо сделать.

• По углам кирпичного сооружения вверх от кровельного материала откладываются метки на высоту 20-30 см.
• Все они соединяются по периметру линиями, прочерченными, к примеру, маркером по линейке.
• По этим линиям надо сделать канавки глубиною до 1 см, для чего используется болгарка и отрезной круг.
• Теперь необходимо заготовить четыре элемента фартука. Делают их из оцинкованного металлического листа, который потом окрашивается в цвет кровельного материала. Их конфигурация – буква «Z». Верхняя полка небольшая, она заходит в вырезанные канавки. Нижняя большая, потому что она будет закрывать профнастил. И чем длиннее хвост нижней полки, тем лучше.
• Необходимо обратить внимание на то, что элемент фартука, который устанавливается выше дымохода, должен укладываться до монтажа кровельного материала. Потому что его хвостовик должен быть уложен под профнастил.
• Боковые элементы изготавливаются в виде срезанной фигуры, подгоняемые под угол наклона ската кровли. Их нижние полки надо сделать шире верхних, потому что часть плоскости должна войти сверху под профилированные листы, а нижняя часть закрыть их собою.
• Части фартука устанавливаются по своим местам и крепятся к кирпичной трубе саморезами. Должна получиться приблизительно вот такая конструкция.

Источник: https://antei-remont.com/kak-oboyti-trubu-na-kryshe-profnastilom/

Герметизация трубы на крыше из профнастила — Кровля и крыша

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

• Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”).
• Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
• Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
• Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

• На коньке. Это самое практичное место для выведения трубы. В таком случае не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
• Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

Как заделать проход прямоугольной трубы – герметизация

Для организации дымохода и вентиляции часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.

Для оформления стыка фартуком потребуется выполнить следующие действия:

1. Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
2. Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
3. После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
4. При размещении нижней части фартука соблюдают нахлест в 10-15 см.
5. Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Источник: https://krovlyaikrysha.ru/germetizatsiya-trubyi-na-kryishe-iz-profnastila.html

Примыкание дымохода и вентиляции к металлочерепице

Отделочные работы на крыше с использованием металлочерепицы имеют свои особенности.

Этапы гидроизоляции верхней части трубы дымохода.

Первостепенной задачей кровельщика является обеспечить герметичность ее поверхности.

Наиболее уязвимыми участками в данном случае являются места примыкания дымохода и проход вентиляции. Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

1. Намокание теплоизоляционного слоя, что повлечет за собой утечку тепла из помещения.
2. Попадание влаги на деревянные элементы стропильной системы, что может стать причиной их гниения.
3. Нарушение вентиляции воздуха в подкровельном пространстве.

Еще на этапе проектирования уделяется внимание тому, где будет находиться проход дымохода через кровлю. Не следует забывать, что высота дымовой трубы зависит от ее размещения. Чем ниже по скату крыши она находится, тем длиннее должна быть относительно кровельной поверхности. Оптимальным вариантом расположения дымоходов считается место в районе коньковой балки. В этом случае меньшее количество осадков попадет на трубу, и небольшой выход над поверхностью кровли снизит риск разрушения наружной части.

Устройство примыкания к дымоходу металлочерепицы

Схема установки фартука вокруг выхода дымохода: 7 — дополнительные бруски обрешетки; 11 — лист металлочерепицы; 13 — уплотнитель; 22 — планка примыкания.

После того как труба выведена через кровельный пирог, следующий этап — это герметизация стыка трубы и черепицы. Как правило, такой процесс состоит из следующих этапов:

• устройство обрешетки и металлочерепицы на проход трубы;
• устройство внутреннего фартука;
• монтаж металлочерепицы;
• устройство наружного фартука.

Необходимые инструменты:

• болгарка;
• диск для распила 2 мм;
• молоток;
• плоскогубцы;
• маркер;
• металлическая линейка.

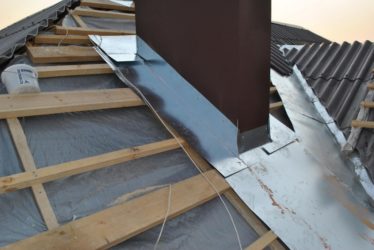

Обход дымохода из кирпичной кладки, монтаж нижнего фартука

Осуществляя устройство примыкания, кровельщику необходимо решить две задачи:

1. Перехватить стекающую воду со ската над трубой, направить по обе стороны дымохода и далее выпустить на скат под ним.
2. Не допустить попадания воды в дом и вывести спускающуюся по стенкам трубы воду на крышу.

Схема гидроизоляции примыкания дымохода

Для этого необходимо смонтировать металлический фартук, который одновременно будет расположен на плоскости крыши и находиться на трубе на расстоянии 150-200 мм выше поверхности кровли. Перед началом работ труба должна быть оштукатурена, так как после того как будет сделан обход, эта часть дымохода будет недоступна.

1. Гидроизоляцию завести на боковые грани трубы. На скате немного выше задней грани (не более чем на 0,8 м) в гидроизоляцию встроить водоотводящий желоб.
2. Дополнительно проход трубы через кровлю обустроить обрешеткой.
3. Перед установкой нижнего фартука в проход трубы на обрешетку уложить металлочерепицу. Для этого левый и правый листы, примыкающие к дымоходу, обрезаются по его контуру и далее разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной сверху над дымоходом.
4. Затем на боковые грани трубы нанести линии, находящиеся от поверхности кровли на 150 мм. Далее соединить их по всему контуру на трубе. Таким образом можно узнать точную высоту подъема верхнего и нижнего фартуков.
5. По намеченной линии болгаркой сделать штробы (ширина 2 мм). Штробить наружную поверхность дымоходов необходимо по кирпичу, но не по кладке.
6. Далее обработанную поверхность необходимо тщательно очистить от пыли, хорошо будет промыть водой и дать высохнуть.
7. Штробы заполнить бесцветным силиконовым герметиком.
8. Подготовить планку примыкания и все части фартука. Затем в нанесенный герметик ввести край планки и закрепить ее саморезами.
9. Таким же образом поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.
10. Далее проход дымохода обустраивается «галстуком». Эта деталь представляет собой лист металла, который заводится под нижнюю кромку фартука. Края галстука загнуть молотком и плоскогубцами. Назначение данного элемента состоит в том, чтобы не допустить попадания в проход дымохода через крышу воды и направить ее к водостоку либо ближайшей ендове.

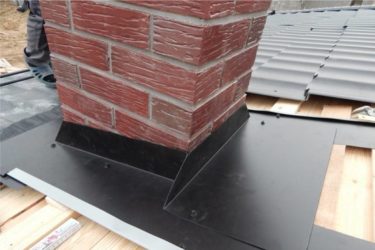

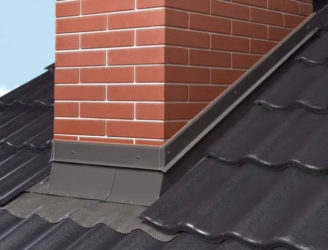

Устройство наружного фартука в месте примыкания к трубе

Установка наружного фартука.

Следующий этап — это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука. Разницей в монтаже будет фиксация планки примыкания к трубе. В данном случае не требуется дополнительно штробить кирпичную кладку. Достаточно будет закрепить ее саморезами непосредственно на кирпич. Впоследствии ее можно аккуратно заделать штукатуркой или влагостойким герметиком.

В данном случае был рассмотрен пример обустройства места примыкания дымохода из кирпичной кладки. Но как быть, если труба выполнена из металла и она имеет круглое сечение

Устройство прохода металлической трубы через кровлю

Устройство узла прохода дымохода через кровлю.

Очень часто возникает вопрос, как правильно вывести круглую жестяную дымовую трубу через крышу, которая уже имеет утепление, и как обустроить ее обход. В данном случае потребуется защитить весь кровельный пирог от возгорания. Специалисты рекомендуют при монтаже горючих материалов отдалить их от дымохода не менее чем на 13-25 см. Для этого потребуется сделать проход в виде деревянного короба, который поможет отделить трубу от кровельного пирога. Промежуток между стенками короба и трубы заполняется теплоизоляционным материалом.

Примыкание трубы круглого сечения выполняется по следующей технологии:

1. Гидроизоляционные и пароизоляционные полотна надрезаются конвертом.
2. Края полотен довести до стропил или поперечных балок и зафиксировать их к несущим конструкциям гвоздями или скобами.
3. Далее гидроизоляционная пленка кровельного пирога прижимается брусьями обрешетки, а пароизоляционный слой — основанием для монтажа отделочного материала.
4. Чтобы обеспечить максимальную защиту утеплителя, место примыкания пленок к стенкам короба проклеивается специальной клеевой лентой.
5. Далее рабочая поверхность покрывается металлочерепицей.
6. На трубу надевают юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Такая конструкция сделает соединение фартука с трубой герметичным, но не жестким.
7. Фартук надежно закрепляют на конструкции крыши. Для труб круглого сечения производители предлагают уже готовый такой элемент. Но при желании и умении его можно изготовить самостоятельно.

Проход вентиляции на кровле

Схема устройства монтажа аэратора.

Устройство полноценно вентилируемого пространства в кровле является залогом длительного срока эксплуатации дома. Циркуляция теплого воздуха внутри здания неизбежно приводит к появлению конденсата на холодной поверхности. Такие условия располагают к повышению влажности стен чердачного помещения и мансарды, в слоях кровельного пирога и стропильной системе, что в итоге приводит к нарушению целостности этих конструкций. Поэтому возникает необходимость в установке принудительной вентиляции помещений. Разные вариации вентиляции в большом ассортименте может предложить современный строительный рынок.

Чтобы обустроить вентиляционные шахты на кровле из металлочерепицы, понадобится:

1. Проходной элемент уложить на металлическую поверхность крыши и обвести его по контуру.
2. Прорезать металлочерепицу по нанесенной линии.
3. Прилагающийся к изделию резиновый уплотнитель фиксируется саморезами к металлическому профилю и тщательно промазывается силиконом.
4. Проходной элемент вентиляции соединяют с резиновым уплотнителем и закрепляют шурупами к кровле.

Кровельные примыкания требуют профессионального подхода. Поэтому все работы на этих участках должны быть выполнены предельно аккуратно и в соответствии с технологическим процессом. Лучше всего перед началом монтажа получить консультацию у специалиста, что станет залогом качественного устройства кровли.

Источник: https://1metallocherepica.ru/elementy-krovli/primykanie-k-dymoxodu.html
