Как обойти дымоход профнастилом?

В этой статье:

Отделка трубы дымохода на крыше профнастилом

Отделка трубы дымохода на крыше часто воспринимается как излишняя роскошь. Между тем, правильно организованный проход трубы через кровлю, утепление и защита внешней части дымоотвода имеет практическое значение.

Для чего нужна облицовка трубы на крыше?

Красивая труба завершает архитектурный ансамбль строения.

Крыша дома говорит о хозяине много, облицованная труба свидетельствует о заботливом хозяине и даже о его достатке.

Эта часть аргументов «за» эстетичную отделку дымоотводящего канала сомнения не вызывает. Однако есть несколько практических целей.

Для чего выполняется отделка внешней части дымохода:

Утепление и облицовка дымохода продляют срок его службы. Уличная часть дымоотвода в отопительный сезон подвергается резкой и частой смене температуры. Такой перепад, вкупе с образованием агрессивного конденсата, приводит к быстрому разрушению любого материала дымоотвода. Утепление позволяет сдвинуть точку замерзания за тело трубы, снижает температурную амплитуду и препятствует образованию конденсата внутри дымохода.
Утепленная труба обеспечивает хорошую тягу. Равномерный и быстрый прогрев дымоотводящего канала обеспечивает качественную тягу при топке. Сажа, газообразные продукты горения (в том числе и угарный газ) быстро и полностью удаляются из топки, не попадая в жилое помещение. Это условие является определяющим для безопасности и эффективности отопительного оборудования.
Отделка соединения трубы и кровли обеспечивает защиту крыши от попадания атмосферной влаги внутрь кровельного пирога. Малейший брак в выполнении этих работ приведет к порче утеплителя, к гниению деревянных конструкций.

Обратите внимание! Правильную отделку трубы дымохода можно выполнять только разрешенными материалами. Для проведения работ существуют официально установленные нормативы и правила.

Функциональность и безопасность: нормы и правила

Поскольку отопительная система является источником повышенной пожарной опасности, ее обустройство строго регламентируют нормы и правила строительства СНиП 41-01 от 2003 года. Этот документ объединяет требования к строительным работам вентиляционных, дымоотводящих каналов и систем кондиционирования.

Согласно официальной инструкции:

Для утепления и облицовки трубы дымохода правильно использовать негорючие материалы. Если вы выбираете материалы, которые в принципе гореть способны, то температура из возгорания должна быть выше максимального нагрева трубы на 20 градусов. Температура нагрева зависит от вида используемого топлива в системе.
Облицовка железом разрешается при условии, что сталь либо нержавейка, либо с антикоррозийным покрытием.
Кирпичная кладка дымохода должна быть толще 12 см. Бетонная труба не тоньше 6 см. Монтаж железной или асбоцементной трубы разрешен не во всех отопительных системах (например, в печах на твердом топливе температура газов значительно превышает их возможности), условия их эксплуатации указываются в сертификатах и документах к готовым изделиям.
Расстояние от стенки дымоотвода до горючих материалов и конструкций должно быть не менее 25 см, с утеплителем – 13 см.
Верх трубы оборудуют дефлектором или защитным зонтом. Если кровля покрыта горючим материалом, то устанавливают искрогаситель обязательно.

Лучшим материалом для облицовки трубы считают клинкерную плитку.

У нее великолепный внешний вид (множество природных оттенков), она долговечна и негорюча.

Идеальный вариант — труба полностью выполненная из клинкерного кирпича. Вариант огнеупорный кирпич плюс плиточная облицовка — более распространен.

Хороший внешний вид, эксплуатационные свойства показывает классическая штукатурка. Этот вид отделки трубы дымохода можно назвать бюджетным.

Положенная на металлическую сетку, она выходит достаточной толщины, чтобы обеспечить теплоизоляцию трубе и послужить противопожарной защитой для кровли.

Трудность в том, что не каждому под силу самостоятельно выполнить качественную штукатурку, находясь на скате крыши.

Металлический или цементный сайдинг обеспечит дымоходу презентабельный вид. Правильно смонтированный на каркас с утеплителем, он качественно выполняет и защитную функцию для трубы.

Обратите внимание! Использовать пластиковый сайдинг для облицовки дымоотвода запрещено.

Профнастил на каркасе является популярным, недорогим и простым в монтаже материалом для отделки дымохода. Этот вариант удобен для самостоятельного монтажа, легко подбирается по цвету, долговечен и надежен в эксплуатации.

Отделка трубы дымохода: варианты и ход работ

Завершающая отделка дымоотводящего канала тесно связана с работами по изоляции кровли и проводкой трубы через нее.

Проход трубы через кровлю

Вывод трубы на крышу зависит от модификации самой трубы. Проще всего вывести круглую металлическую сэндвич-трубу.

Для ее изоляции не потребуется дополнительного материала, поскольку она имеет один слой теплозащиты внутри сэндвича. Защитные фланцы можно приобрести в готовом виде.

Они гибкие, что делает самостоятельную установку легкой.

Для вывода сэндвич-дымоотвода через кровлю следует:

Прорезать отверстие под диаметр трубы. Для чего снизу наносим разметку и просверливаем контурные метки. Вырезать удобнее со стороны крыши.
Надеть на трубу внутренний защитный фланец. Установить конструкцию. Смазать фланец огнеупорным герметиком, закрепить саморезами к крыше со стороны чердака.
На уличную часть трубы надеть защитный, гибкий, конусный фланец. Предварительно в нем прорезать отверстие, которое по диаметру чуть меньше дымохода. Чтобы процесс натягивания шел лучше, фланец и трубу промазать мыльной пеной.
Промазать фланец герметиком и прикрутить крепими саморезами поверх кровли.

Несколько сложнее вывести классический дымоход через кровлю. Для его проводки потребуется приобрести или соорудит защитный короб с теплоизоляционным слоем.

Алгоритм вывода квадратной трубы через кровлю:

В крыше и кровельном пироге прорезать отверстие, на 25 см большее по всем сторонам, чем квадрат трубы.
По размеру полученного отверстия соорудить защитный короб. Как правило, для короба используют листовую оцинковку. С ней легко работать самостоятельно, оцинкованное железо отвечает требованиям норм строительства, приобрести его можно недорого. Полученный короб должен иметь вид ящика, в центре которого вставлена труба, а оставшийся объем заполнен базальтовой ватой.
Короб установить в проем. Вывести трубу.

Далее наступает самый сложный и важный этап строительства дымоотвода – отделка трубы и герметизация кровли.

Варианты облицовки

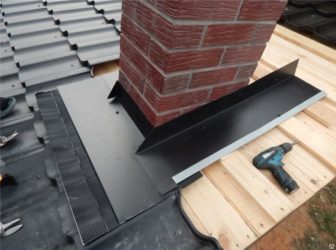

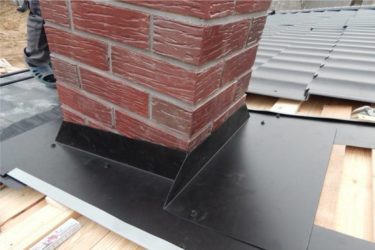

Герметизация кирпичной или оштукатуренной трубы:

Разобрать кровлю на 70 см по периметру, в нижней части снять чуть больше. Это необходимо для сооружения защитного внутреннего фартука и галстука. Галстуком называется дополнительная защитная конструкция из металла, которая выполнена в виде длинного листа с загнутыми краями.
На небольшой высоте от кровли трубу проштробить по периметру на глубину 2-3 см. Удобно это делать болгаркой.
В углубление загнать металлический пристенный профиль, конец которого опустить на крышу.
Со всех сторон профиль закрепить к кровле саморезами с защитными шайбами.
В нижней части пристенный профиль крепится на галстук. Нижняя часть галстука выводится поверх кровельного материала.
Уложить и закрепить кровельный материал.

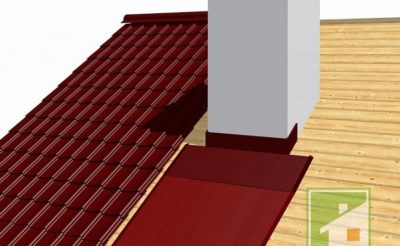

Поверх смонтировать верхний защитно-декоративный фартук.

Облицовка профнастилом применяется для защиты как кирпичных, оштукатуренных труб, так и для украшения сэндвич-дымоотвода, если этого требует архитектурное решение дома.

https://www..com/watch?v=qoLr2yQrwDA

Распространенным вариантом облицовки является каркас при выводе двойной сэндвич-трубы от двух автономных печей (например, печь и камин). В этом случае одна прямоугольная труба, зашитая сайдингом, выглядит презентабельнее двух железных.

Алгоритм монтажа каркасной отделки трубы дымохода:

Вокруг трубы смонтировать каркас из металлопрофиля. Размер каркаса совпадает с отверстием, которое проделано для вывода трубы через крышу.
Между трубой и каркасом установить прямоугольники минеральной огнеупорной ваты.
Зашить каркас профнастилом со всех сторон при помощи специальных саморезов с защитными пресс-шайбами.

Обратите внимание! При монтаже защитного короба для двойной сэндвич-трубы следует использовать внутреннюю теплоизоляционную перегородку.

Источник: https://InfoTruby.ru/svoimi-rukami/otdelka-dymootvodyashhej-truby

Отделка дымохода на крыше профнастилом

Обшивка дымохода металлопрофилем, или другими материалами необходима не только для улучшения внешнего вида крыши, но и является конечным этапом защиты конструкции от негативного воздействия окружающей среды: ветер, снег, град – все это может стать причиной неправильной работы системы отопления.

Кроме того, при выборе дымохода необходимо учитывать температуру перемещаемой среды, ведь многие материалы достаточно быстро разрушаются при высоких значениях. Поэтому важно выбрать подходящий облицовочный материал для трубы в зависимости от особенностей конструкции и архитектурного дизайна здания.

Лучший способ обогрева частного дома – установка системы автономного отопления. Ведь при этом вы не только сможете существенно сэкономить, но и выбрать наиболее подходящую печь для своего дома в зависимости от бюджета и индивидуальных предпочтений.

Любое отопление (кроме электрического, которое используется довольно часто из-за высокой стоимости эксплуатации) предполагает отвод продуктов горения через трубу. Главное – правильно выбрать его форму, площадь сечения, материал облицовки.

Металлопрофиль (или профилированный лист) – самый распространенный материал для обшивки дымоходной трубы (особенно, если на крышу постелена металлочерепица), так как отличается следующими характеристиками:

Легкость монтажных и ремонтных работ.
Долговечность.
Устойчивость к резкому перепаду температур (при этом металлопрофиль не трескается и не деформируется).
Небольшой вес (использование металлопрофиля для отделки возможно на крыше любого типа).
Устойчивость к низким температурам.
Огнеустойчивость (профилированный лист не горит и не плавится).
Экологическая безопасность (изготовление металлопрофиля проходит без применения вредных или отравляющих окружающую среду веществ).
Прочность (материал практически не деформируется при физическом воздействии в отличие, например, от штукатурки, которая во время града быстро разрушается).
Долговечность.
Большой выбор цветов.

Источник: https://blogstroykin.com/otdelka-truby-dymohoda-na-kryshe-profnastilom/

Как заделать трубу на крыше из профнастила своими руками. Как обойти круглую трубу профнастилом

РазноеКак обойти круглую трубу профнастилом

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.

Оптимальный вариант расположения дымовой трубы — коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Особенности установки дымоходной трубы

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Расстояние от трубы до конька в 50-70 см можно назвать самым оптимальным. В этом случае риск протекания кровли и образования снежных карманов становится минимальным.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
Одевают прокладку.
Выбирают фланец нужной формы.
В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления. При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям.

Непосредственно утепление выполняется следующим образом:

Трубу обкладывают клинкерным кирпичом.
Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами.

В этой ситуации следует учитывать некоторые особенности:

Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

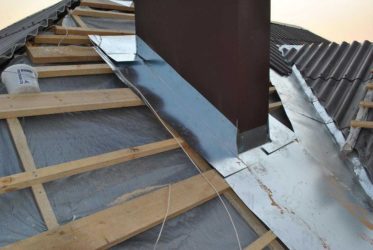

Обустройство короба для герметизации

Установка трубы на крыше из профнастила предполагает дальнейшую герметизацию с помощью обустроенного короба, для чего необходимо выполнить следующие действия:

В кровле сделать отверстие так, чтобы расстояние от трубы до обрезанных кромок кровли соответствовало пожарным нормативам.
Дымоход и примыкающие к нему кромки обрабатывают теплоизоляционным материалом.
Монтируют короб из профнастила или оцинкованного железа, обшивая трубу по периметру полосками шириной до 40 см.
Если скаты крыши имеют уклон больше 30 градусов, то требуется обустройство вокруг трубы металлического отвода дождевой воды.
В пространство между стенками короба и трубой укладывают утеплитель. Оптимальным вариантом в этом случае будет базальтовая вата.

Как обделать трубу алюминиевым фартуком

Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.

Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.

kryshadoma.com

Труба на крыше — чем можно обшить и загерметизировать

Январь 19, 2017

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
Потом одевают прокладку.
Для фланца выбирают нужную форму.
Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Важно: главное требование к отделке дымоходов – использование пожаростойких материалов.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

https://www.youtube.com/watch?v=GW-9-hSYxRk

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
Элементы короба (воротник) соединяют способом внахлестку и припаивают.
При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями. Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Современный метод герметизации предполагает защиту способом фартука с использованием оцинкованного металла с полимерным покрытием.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Смотрите видео о том, как правильно герметизируется труба на крыше.

stroicod.ru

Как правильно обойти трубу на крыше профнастилом: схема, инструкция

Профнастил является современным, достаточно универсальным материалом, из которого в частности получаются замечательные крыши, отличающиеся надежностью и прекрасными эксплуатационными характеристиками. Особый профиль покрытия обеспечивает быстрый отток воды и надежное прилегание листов друг к другу – все это делает крышу максимально герметичной.

Источник: https://ep2nnov.ru/raznoe/kak-obojti-krugluyu-trubu-profnastilom.html

Обход кирпичной трубы профнастилом – Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Если правильно уложить профнастил на крышу, то это стопроцентная гарантия избежать протечек. А это самый важный критерий надежности кровельного покрытия. Правда, необходимо отметить, что в любой крышной конструкции есть несколько элементов, которые создают примыкание к профилированным листам. Это конек, ендовы, фронтальные планки и так далее. Но, как показывает практика, самый опасный элемент, где могут произойти протечки – это труба, торчащая из крыши. Чаще всего это печные трубы.

Старые печники, зная об этой проблеме, делали специальное утолщение, когда возводилась печная труба из кирпича. В настоящее время об этом уже практически никто не вспоминает тем более современные трубы имеют круглое сечение, и часто изготавливается из металла или других материалов, но только не из кирпича. Потому что последний вариант сложен в исполнении и требует знания определенных нюансов сооружения, о которых молодые мастера и не знают.

Что нужно сделать, чтобы в местах примыкания трубы и профнастила не происходили протечки? Нужна хорошая герметизация стыков. Хотя специалисты отмечают, что и месторасположения печной трубы будет влиять на эту проблему, потому что установка ее ближе к свесу (карнизу) создает условия повышения объема воды, которая стекает по скату крыши. Чем больше воды, тем повышается вероятность протечки.

Но и это еще не все. Специалисты отмечают, что установленная выше по скату печная труба имеет наименьшую длину, которая располагается в зоне холодного воздуха. А это минимальное конденсация влажного воздуха, который является причиной нарастания сажи и пыли на внутренних поверхностях трубной конструкции. Плюс при конденсации выходящих газов образуется на стенках трубы кислота, которая разъедает материал (кирпич, металл и так далее). Кстати, в СНиПе под номером 41-01-2003 под названием «Отопление, вентиляция и кондиционирование» точно указывается высота установки печной трубы, но вот о точном месте установки ничего не говориться.

Давайте по отдельности рассмотрим несколько конструкций печных труб, проходящих через профнастильную кровлю. И определимся, как можно заделать стыки между ними.

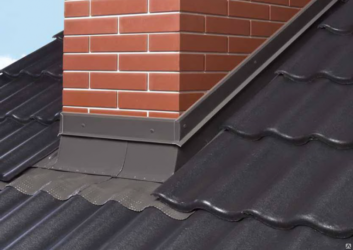

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

Сначала она наносится на нижний край дымохода.
Затем заделываются стыки примыкания по бокам трубной конструкции.
И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Место примыкания трубы, проведенной через проход в коньке на крыше из профнастила

Самый простой вариант, как заделать проведенную через профнастил трубу, это когда она торчит из конька крыши. К тому же этот вариант обеспечивает максимум надежности, потому что в такой конструкции не образовываются снеговые карманы. Именно их наличие повышает вероятность образования протечек.

Правда, у такого варианта есть и свой достаточно большой минус. Чтобы провести трубу через конек крыши, необходимо последний разделить. А значит, придется под края участков монтировать дополнительно две опорные стойки. Герметизация же примыкания проводится тем же фартуком, только другой конфигурации.

Изготавливаются они из гладкого металлического листа.

Внимание! Обычно пространство между фартуком и профнастилом заполняется силиконовым герметиком. Сегодня производители предлагают использовать самоклеящиеся ленты, изготовленные из бутилкаучука.

Верхний участок примыкания между фартуком и самой трубой герметизируется по стандартной технологии. То есть, при помощи верхних планок фартука, которые обязательно поверх закрываются силиконовым герметиком.

Место примыкания трубы, проведенной через проход в скате на крыше

К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.

Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.

Внимание! Если верхняя плоскость трубы имеет размер больше 80 см, то на него необходимо установить фасонный фартук, в котором есть такая часть, как разуклонка.

Посмотрите на фото ниже, и вы сразу все поймете. Это похоже на волнорез, который отводит стекающую воду по крыше в две разные стороны от трубы.

Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.

Примыкание профнастила к печной трубе с круглым сечением

Сегодня современные печи комплектуются дымоходами круглого сечения, которые изготавливаются из металлического листа, уложенного в несколько слоев с прокладкой утеплителей. Вариантов герметизации таких конструкций немало.

Вот только самые часто используемые.

Проход такой трубы герметизируется с помощью материалов, изготовленных на основе битума. Чаще всего используются для этой операции рулонные виды.
Установка самоклеящейся фольгированной ленты с битумным нижним слоем. Кстати, фольга является отличным защитным слоем, который противостоит солнечным лучам.
Монтаж специальных фартуков, которые выпускаются в виде колпаков. Их еще называют кровельный проход. Достаточно простое и надежное приспособление. Его надевают на круглую трубу и края прикрепляют к обрешетке кровли.

Если под кровлей дома располагается отапливаемая мансарда, то проход под трубу обязательно не только герметизируют, но и утепляют. Зазор между трубой и фартуком прокладывают специальной термостойкой прокладкой. Она крепится на плоскость круглой трубы.

Как видите, заделать зазор между трубой печи или вентиляции можно разными способами. Все зависит от формы трубного элемента. Главное – точно следовать технологии установки фартука, потому что именно является важным звеном в герметизации участка примыкания.

bouw.ru

Как правильно обойти дымоход на металлочерепице?

Каждый человек, когда строит свой дом, хочет, чтобы его крыша была надежной, защищала от осадков и никогда не протекала. Но как правильно сделать крышу, чтобы не было никаких проблем? А для этого его нужно сделать по всем правилам. Самые проблематичные места на крыше – это дымоходы, примыкания к стенам и ендовам. Обо всем сразу не написать, а потому начнем с вопроса: Как обойти дымоход?Дымоходы бывают разные, но сначала хочу Вам рассказать, из своего опыта, как правильно обойти кирпичный дымоход на металлочерепице.

Когда уже сделан каркас кровли и набита обрешетка, перед металлочерепицей нужно заняться трубой. Для этого нужна нижняя планка примыкания, которая имеет вид угла размером 140х140 мм и согнута под 90 градусов. Одна сторона планки которая ставится на обрешетку подогнута на 30 мм и имеет борт для остановки воды, другая сторона просто прилегает к стене. Начинать вкладывать нижние планки примыкания нужно снизу. Для этого кладется лист металлочерепицы, который подходит к нижнему краю дымохода.

этого листа нужно положить планку примыкания, затем по краям трубы также кладутся планки с каждой стороны в том числе и сверху, налагаемые на каждую нижнюю планку. Это делается для того чтобы при попадании воды, воду выбрасывало на верх листа металлочерепицы. Не все ставят нижнюю планку примыкания, и это является грубой ошибкой, так как вода вследствие большого дождя или надувания снега стекает по пленке, если нет этих планок, а это способствует гниению обрешетки, может в некоторых местах увлажнять утеплитель. А в худших случаях вообще вода попадает в дом и тем самым портит ремонт.

После нижней планки примыкания укладывается металлочерепица. Затем на верх черепицы кладется верхняя планка примыкания. Она имеет также форму угла 112х112 мм, одна сторона этой планки в конце сделана как капельник, которая ложится на черепицу. А другая сторона на конце загнута на 20 мм, это делается для того, чтобы эти 20 мм заходили в штробу стены которая сделана по периметру всего дымохода. Эта штроба пропиливается болгаркой (желательно это делать до металлочерепицы) потом этот шов продувается от пыли и забивается герметиком.

В этот шов входит планка примыкания и закрепляется дюбелями, а другая сторона прикручивается саморезами к черепице. Также между планкой и металлочерепицей должен быть проложен уплотнитель, который будет задерживать снег.Это основные технологические правила обхождения дымохода, но бывают и исключения. Например, если дымоход расположен сверху на коньке и он небольшого размера, нижние планки можно и не ставить. Также вместо нижних планок примыкания можно использовать ровный лист, разрезать его на части и проложить со всех сторон.

Когда дымоход обшивается профнастилом, тогда планка примыкания кладется под низ профнастила и прикручивается саморезами. Бывает дымоход сделан из рваного кирпича. Его нужно делать так: сначала нужно положить красный кирпич, который выйдет выше черепицы, сделать на нем примыкания, а потом дальше класть рваный кирпич.

Бывают разные варианты, и при каждом нужно что-то сделать дополнительно или немного по другому. Мой совет обращайтесь к хорошим специалистам, которые знают все. Если нет возможности читайте материал, и сами тщательно контролируйте весь процесс. Я много встречаю кровельщиков которые не умеют и в общем далеки от того, как правильно обойти дымоход. Некоторым кровельщикам лень, потому что много надо возиться, делают как быстрее. Деньги взял и будь здоров, а затем большие последствия. Так что я желаю Вам успехов, пусть ваша крыша всегда будет надежна!

А вот нашел видео на тему, как правильно сделать примыкание металлочерепицы к дымоходу.

Добавил инструкцию по укладке металлочерепицы, там процесс примыкания хорошо описан с картинками. Вот она от PRUSZYŃSKI.

Понравилось это:

Источник: https://newspasky.ru/raznoe-2/obxod-kirpichnoj-truby-profnastilom-chem-opasna-nekachestvennaya-gidroizolyaciya-i-kak-vyvesti-trubu-cherez-kryshu-iz-profnastila.html

Как заделать трубу на крыше из профнастила

Оптимальный вариант расположения дымовой трубы – коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Герметизация кирпичной дымовой трубы – как обойти и закрыть правильно
