Как обойти кирпичную трубу на крыше?

Проход трубы через кровлю: кирпичной и круглой

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши

• Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
• При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
• При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

• устанавливать достаточно просто,
• снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
• монтаж не самый сложный,
• благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

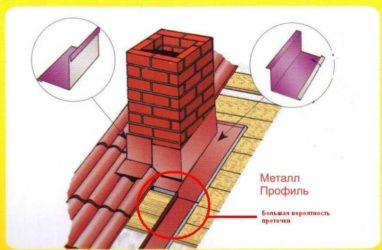

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

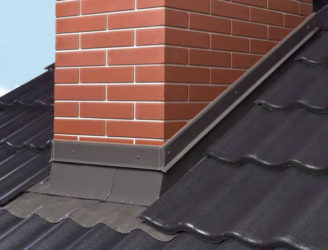

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты —  сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

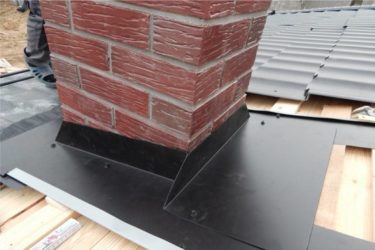

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

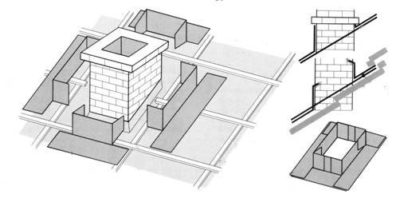

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают  так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты.  В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

Источник: https://baniwood.ru/kak-vyvesti-trubu-cherez-kryshu-bani.html

Проход трубы через металлочерепицу — ответственная задача для специалиста

Проход трубы через кровлю из металлочерепицы

• Выход трубы на кровлю
• Вывод дымохода через крышу
• про установку проходного элемента Vilpe на металлочерепицу

Металлочерепица — самый современный кровельный материал, завоевавший огромную популярность во всем мире и уверенно продолжающий наращивать свою востребованность. Сегодня металлочерепицу производят множество компаний, и каждая стремится предлагать высококачественные изделия, производство которых основано на применении новейших технологий и собственных оригинальных разработок.

Выбор образцов металлочерепицы очень широк. В продаже имеется продукция самых разных цветов и фактур, и любой человек, решивший применить этот стройматериал, обязательно найдет именно то, что нужно в конкретных обстоятельствах.

Совет: Однако приобрести металлочерепицу — только полдела, ее еще нужно установить на крышу. Эту работу лучше доверить профессионалам, хотя при наличии определенного опыта вполне вероятен удачный монтаж собственными силами.

Современные стройматериалы, и черепица в том числе, как правило, отличаются облегченностью монтажного процесса, хотя, конечно, для любого случая есть свои хитрости и нюансы. Так, например, чрезвычайно важным моментом является организация дымохода от камина или печи при крыше, облицованной металлочерепицей.

Выход трубы на кровлю

Вывод трубы

Вывод труб через металлочерепицу является одним из ключевых моментов, потому что, помимо прочего, от безупречного качества таких работ во многом зависит и герметичность кровли, и безопасность всего дома.

Обычно выход дымохода заранее вносят в общий план строительства. Иногда, конечно, могут сложиться ситуации, когда приходится делать вывод труб сквозь покрытие кровли давно стоящего дома — например, если капремонту либо полной замене подлежат сама конструкция кровли или же отопительное устройство.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Вопрос прохода дымоходов через крышу решается еще на ранней стадии проектирования строения и, если проводится ремонт кровли или замена отопительных устройств, то места выходов уже бывают определены.

Это важно: В любых обстоятельствах, есть два нежелательных местоположения для дымоходов. Решая задачу о том, как провести его через металлочерепицу, нужно помнить, что не стоит этого делать через ендовы, так как в этом случае трудно дать гарантию абсолютной герметичности в местах примыкания трубы к кровле. Не рекомендуется монтировать дымоходы и вблизи окон мансард, так как в этом случае даже легкий ветерок может занести дым в помещение.

Опытные профессионалы дают несколько основополагающих советов, которые стоит обязательно иметь в виду:

1. Дымоход, проходящий через металлочерепицу, оптимально располагать близко к коньку — в таком случае основной отрезок трубы будет находиться в достаточно теплой зоне, что намного понизит вероятность образования обильного конденсата и его оседания на внутренней поверхности дымохода.
2. Еще лучше вывести трубу сквозь металлочерепицу непосредственно через сам конек. Тогда монтаж к перекрытию точки примыкания заметно облегчится, на крыше не будут образовываться снеговые карманы и, как следствие, протечки станут исключены.
3. Таким же удовлетворительным решением может стать проход печной трубы через скат около конька. Дымоход защищают от осадков специальным зонтом из того же кровельного материала, однако если он подключен к отопительному оборудованию, то зонт этот становится ненужным, становясь препятствием для удаления не очень горячих продуктов сгорания топлива.

Особое внимание следует уделить проходу сэндвич-трубы сквозь крышу:

• выход трубы будет оптимальным в виде отдельного короба;
• металлочерепицу вокруг дымохода следует укрывать не воспламеняющимся утеплителем, это может быть особо плотная минеральная вата;
• узел прохода избирается в зависимости от формы сечения дымохода — прямоугольной, овальной или круглой.

Вывод дымохода через крышу

Схема вывода дымохода

Для того, чтобы решить вопрос о том, как обойти горючие материалы кровли — тепло-, гидро- и пароизоляцию, деревянную обрешетку, если таковая имеется — следует располагать кирпичные трубы, а также бетонные и керамические, не ближе 15 см от этих элементов, и 25 см в случае наличия керамической трубы, используемой в отсутствие теплоизоляции.

Обход дымоходов металлочерепицей производится посредством устройства на скате кровли фартуков снаружи и изнутри. Начинают установку изнутри, монтируя планки с боковыми элементами снизу и сверху. Нижнюю планку прикладывают к стенке, отмечая линию. Обозначив ее вдоль всего периметра трубы, проделывают далее штробы, с использованием «болгарки», глубиною не меньше 1,5 см. После этого нужно будет смыть пыль и дать высохнуть поверхности. Необходимо помнить, что штроба должна проходить по поверхности, а не по линии шва кирпичной кладки.

После установки и внутреннего фартука, то есть окончания крышной разделки, можно укладывать металлочерепицу вокруг дымохода. Все планки фиксируются одинаковым способом.

Труба круглого сечения через металлочерепицу проводится с помощью кровельной проходки, здесь особое внимание обращено на соблюдение абсолютной герметичности участков соприкосновения дымохода и крыши. Такие силиконовые или резиновые проходки используются также для выхода антенн, вентиляционных устройств, электропроводки и годятся для целого ряда кровельных материалов.

Важно знать: Во всех случаях процесс крышной разделки обязан осуществляться в строгом соответствии установленным нормам строительства и по общеизвестным правилам.

А потому нелишне напомнить еще раз — если нет необходимого опыта и знаний, лучше не пытаться производить такие работы самостоятельно — риск возникновения серьезных проблем достаточно велик, а профессионал отлично справится со всеми поставленными задачами.

про установку проходного элемента Vilpe на металлочерепицу

Источник: http://KrovlyaSpec.ru/cherepica/metallocherepica/prokhod-truby-cherez-metallocherepicu/

Ремонт кирпичной трубы на крыше

На дымоход постоянно влияет множество факторов, что приводит к его разрушению. Повреждения могут стать причиной снижения тяги и перерасходу топлива. Чтобы устранить такую проблему, нужно заняться ремонтом трубы.

Причины разрушения трубы

Кирпичный дымоход может разрушаться по нескольким причинам:

• неправильная кладка, приводящая к появлению конденсата;
• использование материала низкого качества;
• механическое повреждение трубы;
• естественное изнашивание дымохода.

Распространенной проблемой является появление конденсата. Во время сгорания любого топлива водород соединяется с кислородом, благодаря чему происходит появление водяного пара. Во время прохождения по дымоходу газ охлаждается и конденсируется на стенках. При этом в жидкости растворяется сажа, что приводит к появлению кислот или их смесей.

Именно из-за конденсата и происходит разрушение многих дымоходов. В них образуются микротрещины, что может приводить к проникновению дыма в помещение. Следует отметить, что появление деформаций впоследствии может привести к разрушению внутренней отделки.

В домах с большой жилой площадью и мощным котельным оборудованием первые признаки разрушения могут появиться уже через 2 года. Скорость появления трещин зависит от типа используемого топлива. Чаще всего это происходит из-за того, что в доме используется автоматизированная котельная. Такое оборудование нагревается до указанной температуры, а затем останавливается и запускается только при понижении температуры до определенного предела. Это способствует появлению конденсата.

При разрушении дымохода можно использовать несколько способов его восстановления. Выбор определенного варианта зависит от степени деформации. В некоторых случаях приходится создавать дымоход заново.

Оценка повреждений

Чтобы узнать степень разрушения кладки и определить, нужен ли ремонт, стоит внимательно осмотреть трубу. Часто причиной плохой тяги становится большое количество сажи. Также многие встречаются с проблемой, при которой происходит частичное выпадение раствора и появление небольших трещин. В таком случае следует приступить к замене раствора.

Перед проведением ремонта пространство между кирпичами очищается долотом на глубину около 2 см. После этого пустоты заполняются новым раствором. Перед проведением данной работы нужно смочить шов водой.

Если при осмотре дымохода были замечены трещины, они расширяются щеткой и очищаются от пыли. Их нужно заделать при использовании глины или герметика, который предназначен для использования при высокой температуре.

Во время осмотра трубы и проведения ремонта следует соблюдать технику безопасности. Также важно опускать или поднимать строительные материалы для ремонта дымохода с помощником. Это будет способствовать значительному ускорению всего процесса. Если при осмотре были обнаружены дефекты, их следует устранить в ближайшее время, так как их игнорирование может привести к разрушению дымохода. В таком случае его придется выкладывать заново.

Следует отметить, что при строительстве трубы укладываются выбивные кирпичи, которые позволяют получить доступ к определенным участкам конструкции. Во время ремонта достаточно выбить их молотком и произвести очистку, если в этом возникла необходимость.

Капитальный ремонт трубы

Если во время осмотра были замечены серьезные повреждения, следует проводить капитальный ремонт, который подразумевает полную разборку конструкции. Если работы будут проводиться самостоятельно, нужно заранее подумать о безопасности и подготовить место.

Разборка кирпичей должна производиться послойно с верхнего ряда. Для такой работы может понадобиться молоток и перфоратор. Разборка производится до целого ряда кирпичей. Во время проведения таких работ стоит постепенно спускать кирпичи с крыши, чтобы они не скапливались около дымохода.

Для создания печи используется только огнеупорный кирпич. Дымоходы укладываются в один кирпич. Во время работы необходимо укладывать материал только при использовании строительного уровня. Внутренняя поверхность дымохода не должна иметь никаких препятствий для прохождения газов. Даже если на стенках будет небольшое количество выступающего раствора, это станет причиной скопление большого количества сажи.

Если разобрать дымоход из кирпича невозможно, в канал можно вставить гильзу. В качестве данного элемента может выступать металлическая или керамическая труба. Так как трубы имеют гладкую поверхность, это способствует увеличению тяги. При этом на внутренней поверхности скапливается меньшее количество влаги. Перед ремонтом необходимо проверить, есть ли в дымоходе посторонние предметы. Труба может быть опущена целиком или по частям.

Пространство между металлическим изделием и конструкций из кирпича заполняется утеплителем, который устойчив к высокой температуре. После проведения таких работ трубу необходимо защитить от попадания осадков. Установка гильзы позволяет эффективно отводить продукты горения, а также увеличить герметичность конструкции.

Следует отметить, что данный вариант подходит только для дымоходов, ширина канала которых равна на всей протяженности конструкции.

Еще одним способом восстановления трубы из кирпича является обработка канала при использовании специальных смесей. Такие вещества быстро застывают и позволяют создать гладкую поверхность. Данные вещества выдерживают высокую температуру. Данный способ имеет несколько преимуществ:

• образование поверхности, не имеющей швов;
• скорость проведения ремонтных работ;
• сечение дымохода почти не уменьшается, так как слоя наносимого материала является очень тонким;
• благодаря использованию таких смесей исключается возможность утечки газов во время работы печи.

Перед проведением ремонта печной трубы из кирпича необходимо очистить канал  от сажи и увлажнить его. Нанесение смеси происходит при помощи металлической щетки, которая закрепляется на лебедке. Для получения более ровного слоя состав следует наносить 3 раза.

Прочистка трубы

Одной из самых распространенных причин снижения тяги является загрязнение канала большим количеством сажи. Чтобы избавиться от данной проблемы, необходимо использовать специальную щетку, к которой привязывается гиря. Данное приспособление опускается в трубу до того, как канал будет полностью очищен. Если такие работы не производить, через несколько лет после начала использования печи

Еще одним способом является использование соли. Если в дымоходе находится небольшое количество сажи, можно в хорошо разогретую печь бросить крупную соль. Это будет способствовать отделению сажи от трубы. Также можно использовать специальные препараты. После сгорания они попадают в дымоход и вступают в реакцию с сажей, что и способствует ее удалению.

Чтобы проблемы с дымоходом не возникали, следует проверять его состояние регулярно раз в 1-2 года. При обнаружении сколов или трещин их стоит сразу же очищать и заделывать раствором. Если во время эксплуатации трубы возникнут проблемы с герметичностью, это может привести к попаданию в помещение угарного газа или даже к возникновению пожара. Применение во время ремонта качественного кирпича и раствора позволит сделать конструкцию долговечной и надежной.

При отсутствии специальной щетки и опыта проведения таких работ следует обратиться к специалистам. Если же провести очистку и ремонт неправильно, в дымоходе может остаться большая часть сажи, и работы нужно будет проводить еще раз.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/pechnaya-truba/kirpichnaya-truba-na-kryshe.html

Крышная разделка дымохода своими руками — пошаговая инструкция

Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме. Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара. Следуя технологии, описанной в нашей статье, вы сможете выполнить разобраться в этом вопросе и, при необходимости, установить крышную разделку дымохода самостоятельно.

Идеальная крышная разделка дымохода

Виды крышных разделок

Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.

Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.

Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.

Полимерно-металлическая разделка для круглых труб

Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты. При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность.

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Крышная разделка прямоугольных труб

Для крышной разделки труб из кирпича или блоков используют специальные элементы – металлические фартуки, галстуки, пристенные профили. Для герметизации стыков также используют самоклеящуюся пленку и герметики.

Разделка прямоугольных труб из кирпича или блоков

Труба из кирпича или блоков, как правило, ставится на фундамент, поэтому она вполне устойчива. Ее дополнительное крепление возможно с помощью специальных кронштейнов, но они не должны обеспечивать жесткую связь с крышей, иначе при повреждении кровли возможна деформация и разрушение трубы, что грозит пожаром.

Технология крышной разделки кирпичных труб

Разделку выполняют после установки обрешетки и гидроизоляции, поверх контробрешетки, сделанной из струганой доски. К стенкам трубы прикладывают планки примыкания и прочерчивают контур по верхней выступающей кромке.

Разметка контура под планку примыкания

По полученному контуру с помощью болгарки и алмазного диска штробят паз.

Штробление паза под планку примыкания

Сметают пыль веником и смывают ее струей воды, можно из пластиковой бутылки.

Удаление пыли веником и водой

Прикладывают планку примыкания с нижнего края трубы, отмечают маркером ее габариты и с помощью ножниц по металлу вырезают вертикальную часть планки примыкания с обеих сторон. Прикладывают планку примыкания к трубе и молотком аккуратно забивают ее кромку в паз в кирпичной кладке.

Установка планки примыкания на трубу

Саму планку крепят к обрешетке саморезами с помощью шуруповерта.

Крепление нижней планки примыкания

Размечают аналогичным образом боковые планки, срезают выступающую вертикальную часть. Крепят обе боковые планки саморезами так, чтобы они оказались поверх нижней. Закрепляют аналогичным образом верхнюю планку примыкания.

Крепление боковых планок примыкания

Герметизируют все стыки между планками и трубой.

Герметизация стыков

Устанавливают галстук и загибают на нем желоб таким образом, чтобы случайно попавшая на него влага стекала с крыши, не попадая на обрешетку.

Крепление галстук и подгибка желоба

Укладывают кровельное покрытие по специальной технологии. Устанавливают фартуки в той же последовательности, что и планки примыкания: нижний фартук, боковые, а затем верхний фартук – его кладут так, чтобы он оказался под вышележащим листом кровельного покрытия. Если труба находится близко к коньку, то верхний фартук заводят под него.

Крепление фартуков поверх кровельного покрытия

— крышная разделка кирпичного дымохода

Крышная разделка дымохода – важный этап строительства, выполняя ее важно не экономить на материалах и соблюдать последовательность операций. Только в этом случае вам обеспечена безопасность и комфорт, без пожаров и текущей крыши.

Источник: https://kamin-expert.ru/dyimohod/kryishnaya-razdelka-dyimohoda.html

Как заделать трубу на крыше из профнастила

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.

Оптимальный вариант расположения дымовой трубы – коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Особенности установки дымоходной трубы

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

• Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
• Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
• Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Расстояние от трубы до конька в 50-70 см можно назвать самым оптимальным. В этом случае риск протекания кровли и образования снежных карманов становится минимальным.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

• Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
• Одевают прокладку.
• Выбирают фланец нужной формы.
• В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
• Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Герметизация кирпичной дымовой трубы – как обойти и закрыть правильно

Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления. При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям.

Непосредственно утепление выполняется следующим образом:

• Трубу обкладывают клинкерным кирпичом.
• Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами.

В этой ситуации следует учитывать некоторые особенности:

• Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
• Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Обустройство короба для герметизации

Установка трубы на крыше из профнастила предполагает дальнейшую герметизацию с помощью обустроенного короба, для чего необходимо выполнить следующие действия:

• В кровле сделать отверстие так, чтобы расстояние от трубы до обрезанных кромок кровли соответствовало пожарным нормативам.
• Дымоход и примыкающие к нему кромки обрабатывают теплоизоляционным материалом.
• Монтируют короб из профнастила или оцинкованного железа, обшивая трубу по периметру полосками шириной до 40 см.
• Если скаты крыши имеют уклон больше 30 градусов, то требуется обустройство вокруг трубы металлического отвода дождевой воды.
• В пространство между стенками короба и трубой укладывают утеплитель. Оптимальным вариантом в этом случае будет базальтовая вата.

Как обделать трубу алюминиевым фартуком

Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.

Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.

Как обойти трубу на крыше профнастилом – варианты обшивки и обхода
Как обойти трубу на крыше профнастилом: как закрыть, обделать, установка обшивки, обход

Источник: kryshadoma.com

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

• На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
• Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
• Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Источник: https://trubyisantehnika.ru/%D0%BA%D0%B0%D0%BA-%D0%BE%D0%B1%D0%BE%D0%B9%D1%82%D0%B8-%D1%82%D1%80%D1%83%D0%B1%D1%83-%D0%BD%D0%B0-%D0%BA%D1%80%D1%8B%D1%88%D0%B5-%D0%BF%D1%80%D0%BE%D1%84%D0%BD%D0%B0%D1%81%D1%82%D0%B8%D0%BB%D0%BE.html
