Как обойти печную трубу при кровле профнастилом?

В этой статье:

Как вывести трубу через крышу из профнастила?

Проблема выведения трубы через крышу возникает только во время капремонта здания. Потому как при проектировании новых домов и коттеджей на первом плане обустройство дымохода, и лишь потом укладка кровельных материалов. Но случаи бывают разные, да и практика выведения трубы после возведения здания не нова. И желание как можно больше сократить затраты на обустройство дымохода для печной трубы и восстановление кровли вполне разумно. Нужно лишь изучить подробную инструкцию и советы по выведению и герметизации печной трубы на крыше из профнастила.

Подготовительные работы:

Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:

Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.

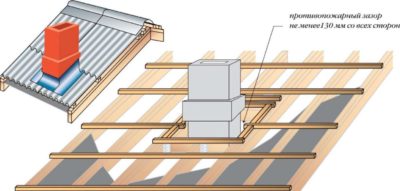

Дымоход не должен проходить через стропильный каркас. Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 450 и 900.
Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.

Важно знать! Главное правило, которое следует соблюдать – это выбрать «холодную» зону. Т.е. место, где большую часть времени выход из дымохода находится на затенённом участке крыши.

Необходимый для работы инструмент

Маркер перманентный – для определения зоны под отверстие.
Болгарка с алмазным диском – понадобится для создания отверстия под выведение трубы.
Перфоратор.
Утеплитель – изоляционный слой можно сделать из вспененного полиэтилена, полиуретана или фольгированного изовера.
Дрель.
Лобзик.
Клейкая лента – для фиксации гидро- и пароизоляционного слоя.
Пена монтажная – надёжная герметизация без монтажной пены в данном случае невозможна.
Гофрированная ПВХ-труба – используется в качестве втулки.

Как вывести печную трубу через крышу?

Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:

После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.

Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.

Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.

Важно! отступить от края намеченного под отверстие контура несколько см во внутрь. Почему именно так? Если будет допущена ошибка и отверстие будет немного уже необходимого, подправить это дело можно. А вот нарастить один-другой сантиметр на профилированном листе вряд ли получится. Конечно, такой вопрос также решаем путём добавления заплаток и дополнительных герметизирующих слоёв, однако говорить о 100% герметизации и прочности установки уже язык не повернётся.

На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.

Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.

Герметизация трубы

Теперь осталось провести дымоход через отверстие в кровле и надёжно закрепить его. Сначала нужно произвести монтаж защитной втулки из гофрированной трубы, тем самым защитив стены. Лучше использовать металлическую гофрированную втулку, но можно и из пластика.

Примечание: использовать пластиковую гофрированную трубу разумно лишь в том случае, если дымоотвод выводится не через крышу, а через стену здания.

После вывода короба дымохода укладывается утеплитель. В качестве утеплителя можно выбрать вспененный полиэтилен, керамзит или минеральную вату. Все эти и указанные в разделе инструментов утеплители не подвержены возгораниям.

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Примечание: для надёжной фиксации влагоизоляционной накладки используется герметик с пометкой «огнестойкий».

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 1100. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 2000 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

труба продевается в проходку;
Мастер Флеш подгоняется к профилированному кровельному листу;
фиксируется с помощью огнестойкого герметика;
закрепляется дополнительно на саморезы.

При подгоне проходника Мастер Флеша под диаметр трубы нередко допускается такая ошибка: с проходки срезается лишний слой, из-за чего утеплитель свободно надевается на трубу или болтается вовсе. Спешить с покупкой нового не нужно. Решить проблему можно с помощью всё того же огнестойкого герметика, которым заполняются зазоры между проходкой и дымоходной печной трубой.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Как обойти круглую трубу профнастилом?

С круглой трубой маневр с прямоугольной рамкой в профилированном листе для закрепления дымохода уже не пройдёт. Однако современные дымоотводные конструкции в большинстве случаев имеют округлую форму с тонкими стенками. Решить проблему с гидроизоляцией помогут битумные вставки. В продаже в строительных магазинах есть даже самоклеящиеся ленты на битумной основе с силиконовой плёнкой для создания влагостойкой прослойки. Поверх закреплённой битумной накладки также используется кровельный проходник Мастер Флеш для дополнительной гидроизоляции готовой конструкции.

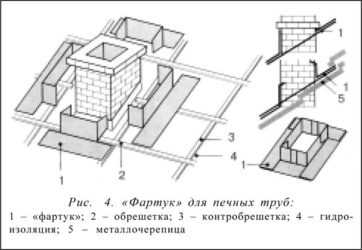

Устройство фартука для дымохода

Вокруг выведенного дымохода устанавливается фартук. Лучше использовать листы оцинкованной стали. Внешнюю сторону фартука можно оставить «голой» или обшить декоративными материалами. Все стыки между кровлей и планками примыкания. В качестве герметика можно использовать битумную мастику вкупе с битумной самоклеящейся лентой, что позволит обустроить дополнительный гидроизоляционный слой. Примыкающая к дымоотводу линия фиксируется оцинкованным профилем, поверх которого наклеивается гидроизолирующая плёнка.

Источник: https://stroyinsider.ru/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila/

Как обеспечить герметизацию печной трубы на крыше из профнастила — Проф Трубы

На отечественном рынке стройматериалов продается большой ассортимент кровельных покрытий, которые необходимы для обустройства красивых и оригинальных крыш. Немалую известность среди владельцев частных домовладений приобрел профнастил. В процессе устройства кровли необходимо обеспечить герметизацию дымохода, проходящего через нее.

Неправильно выполненная заделка трубы на крыше из профнастила заканчивается возникновением протечек и последующей разгерметизацией кровельного пирога.

Чем опасна некачественная герметизация труб дымохода

Профнастил отличается сложной многослойной структурой.

На его внешнюю основу, которой является лист стали, наносят слои из:

цинка;
дополнительной антикоррозийной обработки;
грунтовки;
полиэстера (полимерного материала);
монтажной защиты.

Внутреннюю поверхность профнастила также покрывают оцинковкой, грунтовкой и антикоррозийным покрытием. Благодаря вышеописанному строению этот кровельный материал обладает превосходной несущей способность, он защищен от появления ржавчины, не гниет и не воспламеняется. Под воздействием широкого диапазона температур профнастил сохраняет свои технические качества.

На крышах домов обустраивают отверстия всевозможного назначения: для отвода продуктов горения, для вентилирования, в результате чего нарушается целостность слоев кровельного пирога.

Виды возможных проблем на крыше из профнастила

Поэтому так важна качественная герметизация печной трубы на крыше из профнастила, в противном случае может возникнуть ряд проблем:

Протечка. В процессе вывода трубы через кровлю образуются неизолированные участки, через которые внутрь дома проникает влага. В результате стены отсыревают, на них появляется плесень.
Разрушение стропильной системы. Конструкцию основы крыши собирают из деревянных элементов. Проникая через стыки, вода вызывает загнивание древесины и разрушительные процессы.
Появление ржавчины. Неправильно выполненная отделка трубы на крыше из профнастила приводит к коррозийным процессам. Они постепенно разрушают кровельное покрытие, понижают защитные показатели и делают непривлекательным его внешний вид.
Ухудшение теплоизоляционных свойств. После проникновения влаги в слой утеплителя данный материал начинает терять способность сохранять тепловую энергию и защищать от проникновения холода извне.

Особенности выбора мест вывода печных труб

При обустройстве кровли из профнастила трубу желательно выводить следующими способами:

Вариант 1 – на коньке. Преимущество такого расположения способствует снижению вероятности протечек и исключает появление конденсата. Минус этого варианта заключается в нарушении целостности конькового прогона, а точнее деревянной балки, находящейся сверху кровельной конструкции.
Вариант 2 – в непосредственной близости (примерно 0,5 метра) от конька. Такое месторасположение позволяет качественно выполнить гидроизоляцию трубы на крыше из профнастила. В отличие от варианта №1 устройство прохода примерно в 50 сантиметрах от конька не нарушит конструкцию стропил.

Мастер флеш для заделки труб на кровле

На сегодняшний день имеется несколько способов, как уплотнить трубу на крыше из профнастила, для чего задействуют специальное оборудование для изоляции мест примыкания.

Одним из популярных вариантов считается мастер флеш. Такое название получил эластичный колпак, предназначенный для гидроизоляции прохода, имеющего сечение круглой формы.

Изделие изготавливают из латекса, который не только защищает от влаги, но и отличается:

долговечностью;
сохранением характеристик при температуре от – 50 до + 130 градусов;
устойчивостью к ультрафиолету.

Монтируется этот элемент просто. Он продается для труб с различными размерами диаметров.

Установка производится в такой последовательности:

В первую очередь приобретается мастер флеш конкретного сечения. Перед началом монтажа у колпака аккуратно срезают узкую часть так, чтобы латекс максимально прилегал к проходу.
На трубу до конца, до места прилегания к кровле натягивают резиновую проходку, с которой предварительно убирают дефлектор (зонтик).
Затем основание колпака закрепляют на профнастиле. У данного приспособления имеется самоклеящаяся основа. Перед фиксацией с нее удаляют защитный слой, и колпак плотно прижимают к кровле. До крепления профнастил очищают от грязи и пыли.
Колпак фиксируют при помощи саморезов, а малейшие зазоры наполняют герметиком.
В качестве дополнительной защиты гидроизоляцию печной трубы на крыше из профнастила сверху покрывают фартуком, который производят в разной цветовой гамме, благодаря чему имеется возможность подобрать изделие в соответствии с цветом кровли.

Как заделать трубы защитными фартуками

Кроме резиновых колпаков часто задействуют фартуки, изготовленные из других материалов. Когда производится гидроизоляция труб с круглым сечением, нередко пользуются изделиями, сделанными из оцинкованной стали. В данном случае на место прилегания прохода к кровле устанавливают стальной хомут, а зазор покрывают герметиками и клейкой лентой с металлическим армированием.

Источник:

Герметизация печной трубы на крыше: материалы и этапы работ, фото и видео

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

Между системой стропил и крышей должно сохраняться определенное расстояние, которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.
Последовательность слоев в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.
Короб – это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний

Как проводится

Если же владелец объекта заметил, что возле трубы появляется протечка, то в большинстве случаев причиной является некачественная герметизация крыши. Чтобы избежать протечек, специалисты устанавливают фартуки. Монтаж должен производиться в соответствии с алгоритмом:

Необходимо уложить дренажный желоб. Он требуется для отвода влаги из трубы.
Для обеспечения максимальной герметичности стыка кровельного покрытия и дымохода используется внутренний фартук для трубы на крыше.
Нужно вырезать подложку из гидроизоляции, которая должна быть размещена под нижней кромкой фартука. Если же крыша покрыта листовым материалом, то край подложки нужно вывести между листами снизу. Обязательно нужно создать бортик для направления воды по скату.
Кровельное покрытие должны быть уложены вокруг трубы.
По идентичному алгоритму устанавливается внешний фартук. Различие заключается только в закреплении верхней кромки к дымоходу.
Изоляционный фартук может быть создан вручную или приобретается готовый вариант. Дымовая труба должна проходить внутри фартука.

Крепление фартука к трубе

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Вата

Представляет собой рулон или укороченные волокна. Положительные качества ваты:

звукоизоляция;
низкая плотность;
огнестойкость;
плотно прилегает к поверхностям;
пониженная теплоемкость;
пониженная теплопроводность;
стойкость к физическому воздействию (удары, вибрация);
стойкость к химическому воздействию;
термостойкость;
эластичность;
электроизоляция.

Вата – наиболее распространенный материал для утепления

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. Положительные качества рулонных фильтров:

гибкость;
допустимо использование неорганического клея;
легко режутся;
можно плотно зафиксировать механическое крепление.

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. Положительные качества плит:

звукоизоляция;
низкая плотность, но выше чем у ваты;
низкая теплопроводность;
стойкость в физическому воздействию, например, вибрациям;
устойчивость к пару, воде и маслам;
устойчивость к расплаву цветных металлов;
эластичность;
электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Возможные способы устранения зазоров

Существует три способа для устранения зазоров между трубой и крышей:

Специальный фартук, выполняющий защитные свойства. Его можно приобрести в специализированном магазине или соорудить.
Проход из нержавеющей стали. Накидывается на саму трубу, после чего появившееся место стыка нужно закрыть хомутом.

Место стыка закрывают резиновым хомутом

Силиконовый герметик. Лучше всего подойдет в случаях, когда зазор небольшой.

В зависимости от материалов меняются и способы герметизации. Например, герметизация трубы на крыше из металлочерепицы возможна только с установкой фартука. В некоторых случаях, в зависимости от кровельного материала, могут быть применены индивидуальные способа герметизации.

Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.
Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.
Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Заделка многослойных дымоходов круглой формы

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

Прогрунтовать край трубы, куда будет крепиться гидроизоляция.
Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.
Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.

Круглые дымоходы из металла

Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Заделка трубы на битумной крыше

В таком случае дымовая труба должна быть заделана при помощи ленты Вакафлекс. При этом соблюдается следующий порядок действий:

Создание разделки из ленты.
Разделка прижимается при помощи футляра.
Появившиеся зазоры необходимо заделать при помощи битумной мастики.

Источник: https://profpipe.ru/remont/kak-obespechit-germetizatsiyu-pechnoj-truby-na-kryshe-iz-profnastila.html

Монтаж профнастила: варианты заделки трубы

Профнастил — это отличный кровельный материал для загородных домов. Он обладает высокой несущей способностью, а благодаря полимерному покрытию оберегает оцинкованную сталь от ржавчины.

Составляющие слоя листа профнастила.

Подготовительные работы

Пирог крыши из профнастила для жилой мансарды и нежилого чердачного помещения.

Потребуется:

специальная пленка или рубероид;
строительный степлер;
брус 50х50;
доски 32х100.

Во-первых, нужно сделать необходимые расчеты, при которых следует учитывать то, что листы стыкуются друг с другом внахлест и по вертикали, и по горизонтали. Так как по вертикали нахлест делается с перекрыванием волны, то вертикальный нахлест зависит от профиля, потому что у каждой его марки свой шаг волны. Размер нахлеста по горизонтали имеет зависимость от угла ската кровли. Если угол до 15°, то напуск должен быть более 200 мм; если угол 15-30°, то напуск — 150-200 мм; если угол более 30°, то напуск — 100-150 мм.

Также при расчетах необходимо учитывать размеры свеса кровли. Его величина зависит от высоты профиля металлического листа, которая у каждой марки профнастила своя. Если высота большая, то свес тоже нужно делать большим, так как в этом случае существует риск попадания влаги под свес.

Устройство кровли из профнастила.

Во-вторых, следует устроить гидро- и пароизоляционный слой, а также обрешетку. Пароизоляцию можно осуществить либо с помощью специальной пленки, либо с использованием рубероида. Для этого материал нужно прикрепить при помощи степлера к стропилам, начиная укладку от нижнего края крыши. При таком раскладе влага не проникнет к древесине, так как верхняя кромка нижнего ряда будет перекрыта нижней кромкой верхнего ряда.

После укладки пароизоляционного слоя монтируется обрешетка из досок, обработанных антисептиком. Сначала на гидроизоляционный слой к стропилам нужно прибить контробрешетку из бруса 50х50, а затем прикрепить доски 32х100. Обрешетку для профнастила необходимо делать с шагом 500 мм, но чем больше угол ската кровли, тем меньше расстояние нужно оставлять. Сплошная обрешетка всегда монтируется в таких местах, как дымоход, ендовы и т.д.

Монтаж профнастила

Потребуется:

листы профнастила;
электролобзик;
шуруповерт и саморезы.

После того как осуществлены все подготовительные работы, монтируется профнастил на крыше.

Начинать укладку листов следует с нижнего края крыши, не забывая сделать необходимый выпуск на устройство свеса кровли.

Схема крепления профнастила к крыше.

Материал нужно закреплять к обрешетке специальными саморезами с резиновыми уплотнителями (5-7 саморезов на 1 м2). Монтаж листов осуществляют внахлест.

Затем, когда все листы закреплены на крыше саморезами, нужно на фронтонах установить защиту кровли от ветра при помощи ветровых планок из такого же металла. Далее в местах примыкания профлиста к стене дома следует использовать угловую планку, силиконовый герметик и саморезы. В конце необходимо установить конек. Для этого коньковые элементы нужно уложить внахлест 100-200 мм и зафиксировать с помощью саморезов в гребень волны с шагом крепления 200-300 мм.

Если во время монтажа на материале появились царапины или сколы, их необходимо обработать специальной краской, предназначенной для полимерных покрытий. По профнастилу передвигаться можно, только наступая на места, где находится обрешетка. Профлист требует работы в перчатках, чтобы не пораниться.

Как заделать трубу на крыше

Потребуется:

болгарка;
герметик;
шуруповерт и саморезы.

Обход трубы на крыше из профнастила.

Если на крыше из профнастила выведена труба дымохода, то у многих возникает вопрос: как заделать трубу так, чтобы в щели не протекала вода? Когда на крышу выводится труба, то для нее в сплошном покрытии делается отверстие по диаметру чуть больше диаметра трубы. Поэтому на кровле из профнастила вокруг трубы получается щель, через которую внутрь будут попадать осадки в виде дождя или снега. Чтобы обеспечить герметичное примыкание кровельного материала к трубе, можно соорудить фартук. Для этого нужны планки примыкания, их устанавливают в нижней части трубы.

Сначала планку следует приложить к трубе, намечая при этом на ее стенке контур верхней кромки планки. Затем с помощью болгарки нужно пройтись по намеченной линии и образовать штробу. После этого, начиная с нижней стороны трубы, надо установить внутренний фартук, заводя край планки в подготовленную штробу. Далее необходимо собрать остальные детали фартука внахлест не менее 150 мм. Вставленный в штробу край планки следует покрыть герметиком. Если нужно, то нижние планки подрезаются и прикрепляются саморезами.

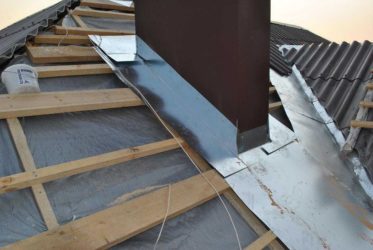

Затем под нижний элемент фартука следует установить галстук, который представляет собой лист материала с гидроизоляционными свойствами. Особенно этот элемент нужен для отвода воды с вальмовой крыши. Отличительной чертой таких крыш является конструкция, представляющая собой совокупность двух элементов, из которых сооружается крыша. Первый элемент — это два обычных ската, как и на других крышах. А второй элемент придает неповторимость, так как скаты в длину не закрывают всю площадь дома, то оставшуюся часть закрывают двумя боковыми вальмами.

Монтаж галстука на вальмовой крыше проводят так, чтобы вода переправлялась в водосточные конструкции, расположенные на ней. Далее поверх фартука и галстука нужно разложить кровельный материал и на него сверху установить дополнительно наружный фартук. Процесс его монтажа такой же, как и у внутреннего фартука. Только с одним отличием: верхние планки не вводят в штробу, а просто примыкают к трубе.

Варианты заделки трубы

Процесс монтажа насадки «Мастер-Флеш».

Кроме описанного выше способа заделать трубу можно при помощи насадки «Мастер-Флеш», которая предназначена для герметизации различных соединений и может быть использована для вывода труб дымохода, антенн, труб вентиляции и т.д. Эта насадка сделана в виде ступенчатой пирамиды из силикона либо из особого сорта резины. У нее двухслойное основание, которое состоит из нижней алюминиевой части и верхней части из высококачественного силикона.

Такой насадкой можно заделать печную трубу на крыше из любого кровельного материала, в том числе и из профнастила. Монтировать ее легко, она долговечна и устойчива к атмосферным воздействиям, а также к ультрафиолету. Насадку «Мастер-Флеш» можно подобрать под 11 труб с различным диаметром.

Все методы заделки труб очень эффективны, но могут остаться небольшие зазоры. В этом случае необходимо их заделать при помощи специальных герметиков на основе силикона. Если нужно провести герметизацию печной трубы, то подойдут только термостойкие герметики.

Швы, которые протекают, можно заделать алюминиевой или медной самоклеющейся лентой, клеящийся слой которой состоит из модифицированного битума и закрыт силиконовой пленкой. Сначала нужно очистить место, где будет крепиться лента, затем освободить ее от защитного слоя и с силой прижать к подготовленной поверхности.

Она отлично прикрепляется к любым поверхностям, будь то дерево, металл, пластик и т.д.

Последний этап — защита кровли от влаги, которая стекает по трубе. Если дымоход выполнен из кирпича, то дополнительной защиты не нужно. На трубу из металла или асбестоцемента следует поставить зонтик для отвода воды. Сначала нужно выполнить его выкройку из картона, примерить и подогнать по размеру. Затем вырезать две детали из металла и установить зонт, стягивая две его половинки при помощи хомута. В конце следует замазать герметиком зазоры между трубой и деталями зонта.

Источник: https://masterprofnastila.ru/ustroystvo/kak-zadelat-trubu-na-kryshe.html

Выводим трубу через крышу из профнастила

Много частных домов отапливается с помощью печей, работающих на твердом топливе: дровах, угле, разного состава брикетах. В результате эксплуатации образовываются продукты горения, которые выводятся наружу трубопроводами, состоящими из конструктивных элементов разной сложности. Их монтаж начинается с проделывания отверстий в потолке комнаты и «кровельном пироге», венцом которого в данном случае является профнастил, и заканчивается утеплением, креплением и герметизацией трубы.

Правила вывода печной трубы

Чтобы система вытяжки газов работала исправно и долго, при ее устройстве необходимо придерживаться общепринятых правил. Выполняя их, задача: как вывести трубу через крышу из профнастила, будет решенной.

Выпуск желательно осуществлять как можно ближе к коньку – оптимальным расстоянием от него к трубе считается в 0,5 м.
Наиболее эффективная высота патрубка составляет от 2,0 до 3,0 м, при этом нужно учитывать, что наилучшая тяга обеспечивается при возвышении козырька над коньком в 1,0÷1,5 м. Если труба будет излишне высокая, на ее стенках образуется конденсат, способствующий образованию и прилипанию сажи. Кроме того, нужно стремиться, чтобы ее большая часть на протяжении дня находилась в затененной зоне.
При выполнении расчета нужно учесть, что стыки соединительных патрубков не должны быть в уровень с проходящими конструкциями. В противном случае качественно выполнить монтажные работы будет крайне затруднительно.
При устройстве системы желательно не выполнять повороты – делать это допускается только при конструктивной необходимости.
Расстояние между стенками короба и внешней поверхностью трубы должно быть от 15 см.
Для более качественной теплоизоляции базальтовую вату можно дополнить дымоходным кирпичом.
Изготавливать специальные отводы в районе наружной части конструкции нет необходимости.
Во избежание уменьшения тяги колпак не должен быть слишком объемный.
Покупать в магазине трубу нужно с учетом размеров топки.

Выполнение отверстия в крыше из профлиста

Определяется место выпуска патрубка и под него маркером на профнастиле рисуется круг. Диаметр его должен быть сантиметра на 3 меньше чем аналогичный размер цилиндрической фасонки — на более позднем этапе зарезанные вглубь края будут загибаться в сторону от кровли.

Вырезание отверстия производится болгаркой, оснащенной диском по металлу, причем делается это аккуратно, ибо нежелательные зубчатые края могут при монтаже поранить руки.
Ниже в «кровельном пироге» удаляется утеплитель, под «конверт» режутся ножом гидро- и пароизоляционные пленки.
В потолке комнаты с печкой под зияющей дырой выпиливается прямоугольное отверстие и устраивается короб.

Устройство вывода

После выполнения предварительной работы устраивается система вытяжки.

Труба протягивается через короб с выходом на крышу, при этом по всей ее длине производится утепление базальтовой ватой, которая покрывается фольгой и крепится стальной проволокой. Теплобарьер является негорючим, поэтому, кроме своего прямого назначения, не позволяет воспламениться конструктивным элементам крыши – температура газов составляет 200÷600 ºС. Еще 2 плюса изоляции заключаются в предотвращении: возможных ожогов тела при неосторожном контакте человека с раскаленным металлом и образовании конденсата на ней при перепаде температуры.
С помощью 1- или 2- сторонней герметизирующей ленты утеплитель и 2 мембраны в районе монтажа фиксируются к стропильным элементам, при этом плотность прилегания к каменной вате должна быть максимальной.
В районе стропильной системы патрубок после выверки крепится хомутами. Свободное пространство в коробе при отсутствии теплоизолятора засыпается керамзитовыми гранулами, которые покрываются огнеупорным глиняным раствором.
Выполняются наружные работы – заделывается зазор между цилиндрическим элементом и профлистом, для чего используется силиконовый уплотнитель с фланцем. Фасонка плотно натягивается на патрубок, прижимается к поверхности крыши, дублируя при этом краями профилированный рельеф. С помощью пистолета с жаростойким герметиком фланец крепится к полимерной поверхности, стыки повторно заливаются тем же составом. В завершение соединительная полка фиксируется к стальному листу специальными саморезами по металлу.
Над выпускной конструкцией устраивается козырек, предохраняющий полость трубы от осадков.

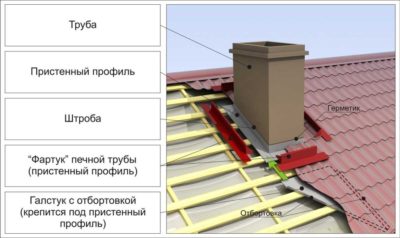

В случае устройства вытяжки кирпичной прямоугольной: к обрешетке и проштробованным стенкам крепится герметизирующий профиль; под него заводится отбортованный «галстук»; поверх конструкции устанавливается «фартук».

Источник: http://pragmatic.su/info/sovety/vyivesti-trubu-cherez-kryishu-iz-profnastila/

Как обойти трубу на крыше профнастилом? — Справочник домашнего мастера

Печки, камины, котлы, работающие на органическом топливе, в своей конструкции обязательно имеют дымоход, который собой представляет трубу круглого или прямоугольного сечения.

Она выходит за пределы крыши на определенную высоту, которая обеспечивает нормы и требования пожарной безопасности. А значит, дымоход проходит сквозь потолок, перекрытие и кровельный материал.

С первым и вторым проблем не возникает, потому что главная задача производителя работ – оградить трубу от этих конструкций огнестойким материалом. Благо таких сегодня на рынке огромное количество.

Проблемы возникают с проходом через кровельный материал, потому что наклонная плоскость последнего сопрягается с вертикальной плоскостью трубы. И именно в этом месте происходит протечка атмосферных осадков под кровлю, что создает немало проблем. Поэтому очень важно правильно провести монтажные работы именно кровельного материала, потому что он укладывается на крышу в последнюю очередь, где трубы давно установлены.

Примыкание профнастила к кирпичной трубе

Кирпичные трубы не редкость на российских крышах. Их обычно возводят на больших домах от каминов и печей. Сделать примыкание двух конструкций на крыше достаточно просто, потому что кирпич хорошо подается обработке. Итак, что необходимо сделать.

По углам кирпичного сооружения вверх от кровельного материала откладываются метки на высоту 20-30 см.
Все они соединяются по периметру линиями, прочерченными, к примеру, маркером по линейке.
По этим линиям надо сделать канавки глубиною до 1 см, для чего используется болгарка и отрезной круг.
Теперь необходимо заготовить четыре элемента фартука. Делают их из оцинкованного металлического листа, который потом окрашивается в цвет кровельного материала. Их конфигурация – буква «Z». Верхняя полка небольшая, она заходит в вырезанные канавки. Нижняя большая, потому что она будет закрывать профнастил. И чем длиннее хвост нижней полки, тем лучше.
Необходимо обратить внимание на то, что элемент фартука, который устанавливается выше дымохода, должен укладываться до монтажа кровельного материала. Потому что его хвостовик должен быть уложен под профнастил.
Боковые элементы изготавливаются в виде срезанной фигуры, подгоняемые под угол наклона ската кровли. Их нижние полки надо сделать шире верхних, потому что часть плоскости должна войти сверху под профилированные листы, а нижняя часть закрыть их собою.

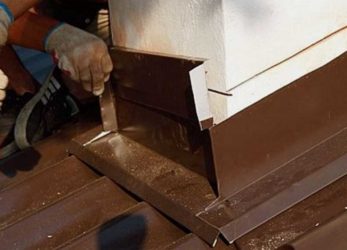

Части фартука устанавливаются по своим местам и крепятся к кирпичной трубе саморезами. Должна получиться приблизительно вот такая конструкция.

Элементы фартука могут стоять из двух элементов в виде уголков, которые между собой промазываются герметиком и соединяются саморезами. Кстати, герметиком рекомендуется обработать и место входа кромки в канавку на кирпичной кладке.

Примыкание профнастила к круглой трубе

Круглого сечения дымоходы могут быть собраны из металлической трубы или асбестовой. Форма у них неудобная, чтобы сделать герметичное примыкание профилированных листов. Для герметизации используют три материала, которые используются по разным монтажным технологиям.

Вокруг трубы укладывается гидроизоляционный материал, в основе которого лежит битум. Рубероид лучше не применять, оптимальный вариант – стеклоизол. При этом необходимо провести укладку так, чтобы в верхней плоскости примыкания битумный материал зашел под кровельное покрытие. А в нижней части и боковых укладывался поверх.
Использование по той же технологии самоклеящейся фольгированной ленты.
И самый эффективный вариант – установка специальных колпаков, которые называются кровельными проходами. Колпак просто надевается на трубу, прижимается к профнастилу и крепится к нему саморезами по всему периметру основания. Герметичность верхнего примыкания обеспечивает специальный хомут, под который устанавливается термостойкая прокладка. Между кровельным материалом и колпаком обязательно наносится герметик, который обеспечивает плотное прижатие между двумя плоскостями.

Все три варианта можно использовать на готовой крыше, когда кровельный материал уже уложен. То же самое можно сказать и о ремонте кровли.

Вывод трубы через крышу из профнастила в бане

В принципе, какие-то значительные отличия от вышеописанных технологийдля бани не разработаны. Используются все те же способы и варианты.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Но среди специалистов бытует мнение, что банный дымоход должен большей своею частью располагаться внутри чердачного помещения.

Все дело в том, что банные печи разогреваются до высоких температур, а значит, велика вероятность, что внутри трубы будет собираться конденсат, получившийся от взаимодействия горячих выхлопных газов и температуры улицы.

И чем меньше длины трубы будет располагаться на улице, тем меньше конденсата в ней будет образовываться. Поэтому рекомендация – если есть возможность, то банный дымоход надо выводить через конек или близко к нему. Такое расположение дымохода удобно и для проведения защитных мероприятий. Для этого всего лишь надо изготовить вот такой фартук, как показано на фото ниже.

Эту же конструкцию можно использовать и в том случае, если дымоход не проходит близко от конька. Просто придется лист профнастила, который обычно закрывает ширину ската крыши полностью, разделить на две части. Длина верхней будет определяться расстоянием от конька до дымохода, нижняя от трубы до карниза.

Обычно у бань утепляется и перекрытие, и кровля. В этом помещении необходимо перекрыть все теплопотери. А значит, дымоход придется протаскивать и через кровельный пирог. Что касается мембран (паро- и гидроизоляции), то их по месту надевания на трубу разрезают крест-накрести накрывают трубу, протаскивая через образовавшееся отверстие.

С утеплителем сложнее. Не всякий материал может выдержать высокие температуры, поэтому в месте прохода трубы через стропильную систему и обрешетку устанавливается металлический каркас, который ограждает дымоход от утеплителя и деревянных конструкций крыши. Крепится каркас к стропилам или обрешетке. Представляет он собой квадратного сечения форму высотою, равной толщине кровельного пирога.

Так как утеплитель крыши укладывается между стропильными ногами, то на участке прохода трубы надо уложить теплоизоляционный материал, который сможет выдержать высокую температуру дымохода. К таким утеплителям относится базальтовая вата, выдерживающая +1000С. Но здесь самое важное, чтобы труба как можно дальше располагалась от деревянных изделий.

Заключение

Как видите, существует несколько достаточно эффективных способов провести дымоход через профнастил на крыше. Выбирать надо лучший, чтобы не было в будущем проблем с протечками. Хотя придется учитывать и сложность сооружаемой конструкции, если стоит задача провести проход своим руками.

Источник: http://diyroof.ru/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila/

Как вывести трубу через крышу из профнастила и

07-03-2017Крыша

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, долгому внешнему виду и сроку службы, имитирующему рельеф классической керамической черепицы.

Страницы профнастила – это узкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и посредством прессовки придают поверхности нужную форму. Дабы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на жёстком горючем.

Так как установка для того чтобы оборудования – дело технически сложное, ее доверяют специалистам. Но, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через продукты сгорания и который дым отводятся в атмосферу. Печники применяют следующие варианты организации этого процесса:

Посредством кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное либо прямоугольное сечение. Это дорогостоящий метод избавиться от дыма, но, более надёжный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения всецело ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, исходя из этого самостоятельно этим лучше не заниматься.
Посредством железного дымохода. Железные трубы из нержавеющей стали с добавлением молибдена либо цинка реализовывают в строительных магазинах. Приобретя, прямые участки, отводы и хомута возможно собрать дымоход нужной конфигурации, засунув сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху вольно перемещаться к крыше. Минус этого метода, в том, что металл не так прекрасно держит тепло, как кирпич, исходя из этого из-за отличия температур на улице и в трубы на нем оседает конденсат. Железный дымоход изготавливают круглого сечения, а благодаря тому, что он складывается из отдельных подробностей, вывести его через крышу достаточно легко.

Выбор места вывода

Выбор эргономичного места для изготовления отверстия в крыше из профнастила под трубу дымохода – добрая половина успеха. Конечно, решающий фактор в этом вопросе – размещение печи. Опытные печники советуют располагать дымоход строго вертикально, но существуют более узкие нюансы:

оптимальнее располагать отверстие для вывода дымохода в самой высокой точке крыши, другими словами поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Нужно, дабы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Дабы их обойти пользуются отводами, угловыми участками дымохода. Посредством них возможно задать поворот на 90 либо 45 градусов.
Длину сегментов дымоходной трубы рассчитывают так, дабы стыки находились выше либо ниже кровли прохождения и мест перекрытий из профнастила. В противном случае как следует выполнить соединение будет проблематично.
Дабы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. В случае если труба через чур высокая, на протяжении прохождения по ней поток дыма успеет остыть, что ведет к появлению конденсата.

Источник: https://reminform.com/kak-oboyti-trubu-na-kryshe-profnastilom/
