Как правильно обойти трубу на крыше?

Проход дымохода через кровлю – способы примыкания!

Самой сложной задачей при проведении дымохода через кровлю является ее гидроизоляция, т. е. 100%-ная герметичность.  Ведь через проем в крыше никак не должна проникать вода от атмосферных осадков. На сегодня, чтобы провести дымоход через кровлю, существуют разные способы и приспособления, но кроме этого, здесь многое зависит и от вида кровельного материала — его фактуры, структуры, рельефности. При этом сечение дымохода тут почти не имеет значения.

Методы примыкания

Заметка: примыкание кровли к дымоходу является одним из самых главных узлов всей кровли. От грамотного и качественного монтажа будет зависеть вся ценность крыши, как гидроизолирующего материала.

Основные правила

• Для начала уточним, что такое понятие как «обход трубы на крыше» не совсем правильное, потому что это «примыкание кровли к стенкам дымоотвода». Важно сделать так, чтобы место этого стыка было очень хорошо заделано каким-нибудь  материалом-герметиком, тем самым предупреждая попадание воды на чердак.

• Сделать самостоятельно отверстие для прохода кровли дымоходом (сэндвичем, или др) — не очень сложный процесс; его обычно вырезают кровельными ножницами или болгаркой, что можно проделать или во время установки кровельного материала, или после нее — в целом все зависит от вашего желания. Намного сложнее проделать вторую часть установки — примыкание при помощи фартука (его обычно делают из оцинковки), и заделку стыка, где герметиком могут служить, как разные силиконы, так и плиточный клей, цементно-песочный раствор или даже битум.

• Для исполнения такой процедуры, материал, которым производится примыкание, должен походить кровельному материалу. К примеру, для битумной черепицы лучше взять ендовый ковер, для шифера рекомендуется применять оцинкованную жесть и битумную мастику, а для ондулина — состав, который будет соответствовать его структуре.

Проход дымохода через кровлю из металлочерепицы

Ниже мы рассмотрим, как осуществить примыкание на скате, если печная труба не превышает по ширине 80 см. Тут нужно разрешить две главные задачи; первая из них заключается в перехвате воды, которая будет идти по уклону, и перенаправлении ее поверх крыши, но ниже дымоотвода. Вторая же часть процесса касается стенок этой трубы, по которым также стекает вода — эту воду стоит перехватить и перенаправить на нижний участок ската, не допуская ее попадания внутрь чердака.

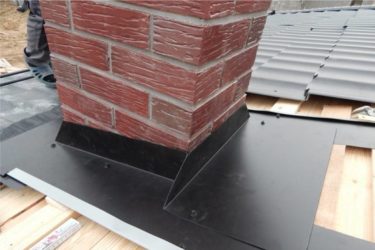

Теперь разделка трубы-дымохода на крыше зависит от фартука, который необходимо сделать из оцинкованной жести, при этом по периметру она должна перекрывать приблизительно 200–300мм ската кровли, а заворот на дымоотвод должен быть около 100–150мм. Зависимо от сечения дымоотвода можно применять листы, соответствующие ГОСТу 14918-80 с толщиной 0,4мм, в которых периметр равен или 1250×2500, или 1000×2000 мм.

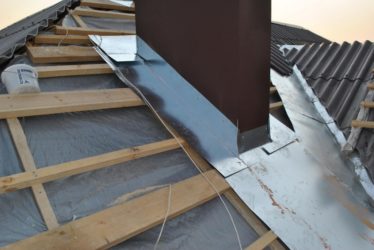

В этом деле важно то, чтобы профнастил или металлочерепица были правильно обрезаны, т. е. лист металлический не должен наталкиваться/упираться на трубу, чтобы не деформировать ее и создать условия для затекания воды. Но при этом не стоит делать зазор очень большим — достаточно будет 3 –4 мм.

Когда фартук будет готов, Вам нужно будет позаботиться о его герметизации, для чего можно применить особую битумную гидроизоляцию, которую можно будет приобрести в магазине. Но если ее стоимость будет для Вас довольно высокой, то можно растопить простую смолу.

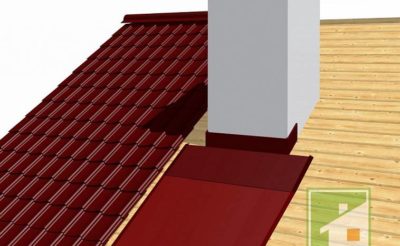

установка фартука под конек и на коньке

Безусловно, можно эту смолу просто-напросто залить под фартук в область стыков, но так Вы испачкаете кровельный материал, находящийся рядом. Лучше создать что-то вроде прокладки, на которую будет ложиться металлический фартук. Для этой цели отлично подойдет джутовая ткань (простая мешковина от ненужных джутовых мешков). Из такой ткани нужно вырезать  прокладочную ленту и подстилку на место стыка металла к трубе и, смазав все это горячей смолой, положить сверху фартук. Тем временем, пока смола будет застывать, нужно применить прижимные планки, сделанные из разных старых реек.

Хорошо, если устройство дымохода трубы через кровли будет находиться в непосредственной близости от конька! Таким образом, Вы сможете завести верхнюю зону фартука под ребро конька и тем самым избавиться от затекания. Но труба также может располагаться и на коньке, что тоже сможет облегчить задачу, так как фартук находится по обоим скатам, и поэтому затекание сверху просто-напросто отсутствует, ведь вода станет растекаться на один и второй уклоны фартука.

Заметка: при надобности, при проходе дымохода через кровли из профнастила, или из металлочерепицы, листовой металл можно прикрепить к дымоходу и кровельному материалу с помощью саморезов с пресс-шайбой.

Проход дымохода через мягкую кровлю

Для мягкой кровли, к примеру, битумной черепицы, применяют два типа примыкания — закрытое и открытое. В основном, первый вариант используется довольно редко, так как он сложен при установке и не совсем практичен в использовании, поэтому, мы поговорим о втором методе. В этом случае, дымоотводы примыкают к кровле по тому же принципу, что и металлочерепица, т. е., при помощи фартука и разных герметиков. Только вот фартук для мягкой кровли дымохода делают не из металлического материала, а из ендового ковра, который укладывают под битумную черепицу.

Ендовый ковер ICOPAL Pinta Ultra

Суть укладки мягкого фартука в том, чтобы черепица с ним полностью сливалась, а в местах стыков кровельных материалов к ковру не было затеканий. И, кроме этого, вода не должна спускаться на чердак по трубе камина/печи, следовательно, на дымоход от ковра нужно сделать напуск.

Для фиксации используются разнообразные битумные мастики, хотя не все из них хороши— через некоторое время  материал отслаивается, и тогда вода будет проникать сквозь трещины. Исходя из практики, можно отметить, что с этой задачей отлично справляется тот же клей К-36, который может прослужить достаточно долго, не боясь температурных перепадов, влаги и ультрафиолетового излучения.

Заметка: тут есть один очень важный фактор — это примыкание ковра к дымоходу — если с битумной черепицей сцепление будет отличным, то этого нельзя сказать о стенке дымохода из кирпича. Следовательно, для создания оптимальных условий для адгезии, трубу в месте стыка нужно обработать грунтовкой и дать ей возможность высохнуть полностью.

Ондулин

Для соединения стыков на крыше, покрытой ондулином, можно применить фирменные материалы, например, покрывающий фартук Ондулин и изолента Ондуфлеш-супер. Принцип монтажа не меняется — тут также важно соблюдать герметизацию примыкания кровли к дымоходу.
Монтаж фартука происходит не только при помощи изоленты, но и саморезов с пресс-шайбой, с помощью которых фартук присоединяют к ондулину (при надобности можно также применять разнообразные мастики или клей марки К-36 от «Katepal»).

Вывод

В целом, проход дымохода через кровлю и заделка трубы на крыше из ондулина, шифера, металлической или мягкой кровли происходит по одному принципу — зоны примыкания должны быть абсолютно герметичны не только лишь на горизонтальных, но и на вертикальных плоскостях (заворот на трубу). Иногда, в качестве фартука, в особенности для мягких покрытий, применяют рубероид, выкладывая его на расплавленный битум.



Источник: http://teploikomfort.ru/proxod-dymoxoda-cherez-krovlyu/

Проход дымохода через кровлю: как правильно вывести трубу через крышу

• Как правильно выбрать место расположения дымоотвода на крыше
• Где не рекомендуется устанавливать дымоотводящую трубу
• Как вывести дымоход: выбор конструкции

Частные дома, как правило, имеют самостоятельную систему отопления. Независимо от того каким оно будет газовым, дровяным, угольным, пеллетным или комплексным для него необходимо наличие дымохода, который отводит продукты горения наружу чаще всего через крышу. К дымоотводу предъявляют особые требования как печники, так и кровельщики,так как правильно установленный, он обеспечивает тепло дома и что немаловажно, делает это безопасно.

Дымовой канал строится в соответствии с нормами и правилами строительства и пожарной безопасности, нормативам, определяющим место расположения системы дымоудаления. Проход дымохода через крышу регламентирован СНиП 41-03-01-2003. Его обычно выполняют:

• при строительстве нового дома;
• при капитальном ремонте или реконструкции кровли;
• при замене источника отопления или его смене.

Он должен быть при этом пожаробезопасным и полностью герметичным.

Как правильно выбрать место расположения дымоотвода на крыше ↑

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

• Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
• Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
• Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу ↑

Узлы прохода лучше не устанавливать в следующих местах:

• по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
• ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Как вывести дымоход: выбор конструкции ↑

При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.

От чего зависит выбор конструкции узла прохода ↑

Как сделать дымоход в крыше зависит от определенный факторов:

Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

Вид кровельного покрытия.Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.

Проход трубы дымохода сквозь кровельный пирог ↑

Как известно, чтобы защитить утеплитель крыши от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:

• стропильными ногами – по бокам от трубы,
• поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.

Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:

• полотна надрезают «конвертом»;
• их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
• гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.

Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.

Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием ↑

Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

https://www.youtube.com/watch?v=GW-9-hSYxRk

В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

Герметизация стыков дымохода с различными кровельными материалами. ↑

Заделать трубу дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав.

• Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
• Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
• Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.

Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

По такой же технологии изолируют дымоход через металлочерепицу. В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

© 2019 stylekrov.ru

(3 votes, average: 3,67 5)

Источник: http://stylekrov.ru/proxod-dymoxoda-cherez-krovlyu.html

Проход дымохода через кровлю

Отопительные агрегаты, работающие на твердом, газовом или жидком топливе, оборудуются дымовым каналом для отвода продуктов сгорания. К функциональности и безопасности дымоходов предъявляются повышенные требования, поскольку из-за использования некачественных материалов для их монтажа или нарушения технологии и норм СНиП может разрушиться сама конструкция, возникнуть пожар. Особенно внимательно следует обустраивать проход через крышу для дымохода, чтобы обеспечить гидроизоляцию и пожаробезопасность узла. Рассмотрим, как правильно выполнять проходку дымового канала через кровельную систему.

Проход дымового канала

Последствия некачественного монтажа

Узел прохода должен быть надежно защищен от проникновения влаги, поэтому большое значение имеет соблюдение технологии монтажных работ, применение надежных и долговечных материалов. Плохая гидроизоляция труб, выводимых через крышу:

• Приводит к разрушению кладки дымохода из кирпича из-за ослабления раствора, в результате чего дымовые газы могут проникнуть в чердачное помещение. Также возрастает пожароопасность.
• Провоцирует проникновение влаги внутрь дымоходного канала из кирпича и возникновение грибка в теплый сезон.
• Способствует переувлажнению и повреждению гидроизоляционного ковра и пароизоляционной мембраны.
• Увеличивает теплопотери здания (соответственно, возрастают расходы на топливо).
• Нарушает циркуляцию воздуха в помещении под крышей, это ведет к повышению уровня влажности и провоцирует загнивание деревянных конструкций. В сложных случаях это приводит к необходимости капитального ремонта стропильной системы дома.
• Вызывает образование наледей, провоцирующих расширение трещин и разрушение кровельного покрытия рядом с дымоходной трубой.

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Правила расположения труб на крыше

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности. Следует принять во внимание, следующее:

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Труба в районе ендовы

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Пожаробезопасность

Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.

Нарушение правил безопасности

Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши.

По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле.

В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.

Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.

Изоляция короба базальтовой ватой

Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.

Обратите внимание: запрещается использовать материалы, не рассчитанные на нагрев до высоких температур, например, трубы и кровельные проходки для вентиляционных каналов.

Труба прямоугольного или квадратного сечения

Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.

В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.

В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков.

Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком.

Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.

Труба прямоугольного сечения

С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.

Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.

Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.

Трубы круглого сечения

В отличие от кирпичных дымовых каналов, организовывать выход круглой трубы через потолок и кровлю нужно с применением специальной разделки, приспособлений, герметизирующих отверстие.

Труба круглого сечения

Круглое сечение имеют следующие виды труб для печки, камина или котла:

• асбестовые (выходят из применения из-за низкой устойчивости к перегреву и не экологичности материала);
• стальные коаксиальные (по внутренней трубе обеспечивается выведение дымовых газов, по внешнему кольцу – приток воздуха в топку закрытого типа);
• сэндвич-трубы (между внутренней трубой и внешним кожухом уложен теплоизолятор);
• одностенные металлические трубы.

Обратите внимание! Если к отопительному агрегату подсоединена стальная труба с одной стенкой, которая отдает максимум тепла отходящих газов воздуху в помещениях или водяной рубашке для радиаторного отопления, в местах прохождения через перекрытия и кровлю, а также над крышей, рекомендуется использовать сэндвич либо сделать термоизоляцию и кожух трубы самостоятельно.

Выводиться через кровлю круглая труба должна следующим образом: после обустройства короба с соблюдением противопожарных расстояний, со стороны чердака закрепляется металлический лист, в котором предварительно вырезается отверстие под трубу. Либо монтируется готовый элемент – металлический лист с патрубком требуемого диаметра.

Устройство вывода круглого дымохода через кровлю также требует использования кровельной проходки для надежной гидроизоляции узла с внешней стороны. Производители предлагают различные решения. При выборе следует учитывать угол наклона скатной крыши, рельеф кровельного покрытия.

Эластичные проходки

Чтобы вывести дымоход через кровлю скатной крыши, удобно использовать эластичную проходку, которая состоит из плоского фланца квадратной или круглой формы и конусообразной ступенчатой манжеты. Фланец изготавливается из эластичного материала со свинцом или алюминием. Пластичность металла позволяет плотно подогнать основание проходки даже к покрытию, имеющему сложный рельеф – металлочерепице или профнастилу.

Эластичная проходка

Металлическая часть проходки выполнена как единое целое с эластичной муфтой, благодаря чему обеспечивается герметичность конструкции. Муфту делают из силикона или атмосферостойкой резины EPDM. Промаркированные ступеньки конусообразной муфты позволяют отрезать верхнюю часть на нужном уровне, чтобы эластичный элемент плотно обхватил дымоходную трубу определенного диаметра.

Планируя установку эластичной проходки, необходимо определиться с выбором варианта. Это может быть переход:

• для плоских кровель и крыш с углом наклона до 25°;
• для скатных кровель с углом наклона свыше 25°;
• универсальный, для кровель любого вида.

В первых двух случаях подвижность эластичной манжеты относительно фланца ограничена. В первом варианте основание располагается относительно муфты под прямым углом, во втором – под наклоном около 20°.

Эластичные проходки можно устанавливать на кровлях с покрытием из любого материала. Изделия характеризуются:

• стойкостью к атмосферным воздействиям;
• устойчивостью к ультрафиолету и агрессивным средам;
• гибкостью (не требуется подбирать элемент в точном соответствии с углом наклона ската);
• плотным прилеганием к кровле, что обеспечивает надежную герметизацию узла;
• эстетичным внешним видом и широкой цветовой гаммой.

Выполнять монтаж эластичной проходки можно самостоятельно. После того, как закончен основной этап работ – труба выведена через кровлю, промежуток между дымоходом и коробом заполнен негорючим теплоизолятором, необходимо срезать верхнюю часть конуса проходки по отметке, соответствующей диаметру дымохода.

Самостоятельный монтаж проходки

Эластичный элемент плотно натягивается на трубу, его верхний край отворачивается, обрабатывается атмосферостойким герметиком и заворачивается обратно. Также можно дополнительно использовать хомут, герметизирующий стык.

Фланец при помощи деревянного молотка деформируется с таким расчетом, чтобы металлическая часть полотно прилегла к покрытию независимо от его рельефа. Дополнительно основание проходки промазывают герметиком. Крепление фланца к кровле должно выполняться при помощи саморезов или заклепок.

Жесткие проходки

Выведение дымохода через крышу можно осуществить, используя готовую проходку из листовой оцинкованной стали. Ее особенность – патрубок жестко закреплен относительно основания под определенным углом. Поэтому важен правильный выбор элемента – он должен соответствовать углу наклона ската.

Модели металлических проходок различаются по конструкции и принципу монтажа:

1. Неразъемный элемент с патрубком, в который снизу впаивается верхняя часть дымоходной трубы, а затем сверху надевается оголовок дымохода.
2. Разъемная проходка – верхняя часть надевается на трубу, край патрубка обрабатывается герметиком и фиксируется на дымоходе хомутом.

Жесткая проходка

В обоих случаях фланец крепится к кровельному покрытию с помощью герметика и саморезов. Так как фланец жесткий, металлические проходки позволяют выводить трубу только на крышах с ровным покрытием – с мягкой битумной или фальцевой металлической кровлей.

Правильно подобрав элементы для герметизации проходного узла и соблюдая технологию работ, можно самостоятельно провести дымовую трубу через крышу.
