Как правильно сделать трубу дымохода на крыше?

В этой статье:

Как выполнить монтаж проходки для дымоходов через кровельные перекрытия

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Чем грозят ошибки при монтаже проходки через кровлю

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги. И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю.

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением.

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
разрушением кирпичной кладки дымохода;
повышенной коррозией металлической трубы;
намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Обратите внимание! Даже незначительные огрехи при монтаже кровельной проходки печной трубы за пару лет могут стать причиной неожиданного пожара, разрушения отопительной системы, отравления жильцов угарным газом.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

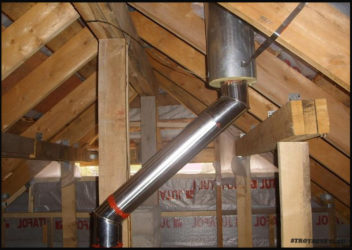

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

Существует следующая зависимость высоты дымохода от его удаленности от конька:

расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Обратите внимание! Худшее расположение выходного отверстия трубы на крышу – это в углублении между двумя скатами при сложной постройке (в ендове).

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

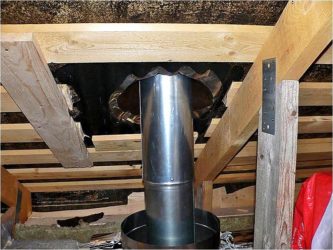

В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.

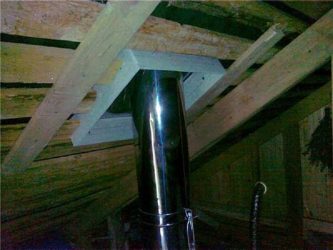

На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
Выводят трубу и закрепляют ее в нужном положении.
Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края огнестойким герметиком.
Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Обратите внимание! Материал эластичной проходки рассчитан на значительный перепад внешней температуры, устойчив к действию солнечных лучей и влаги.

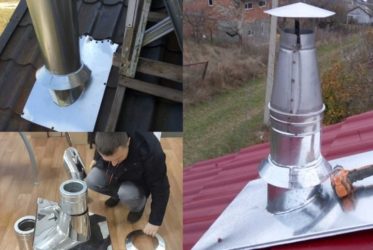

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Обратите внимание! Стальной проходной патрубок используют для оформления проходки дымоотвода только для гладких крыш.

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

четырех (по количеству сторон) внутренних защитных пристенных профилей;
четырех внешних декоративных элементов;
водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

Источник: https://InfoTruby.ru/svoimi-rukami/prohodka-krovelnaya-dlya-dymohodov

Печная труба проход через крышу

Собственная система отопления частного дома обычно требует строительства дымохода. Проход дымохода через крышу должен быть организован в соответствии с действующими нормативами, чтобы обеспечить безопасную эксплуатацию системы отопления и не ухудшить функциональность кровельной конструкции.

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

при постройке нового дома;
в процессе реконструкции кровельной системы при наличии отопительного агрегата;
при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

кровельное покрытие;
обрешетка;
контробрешетка;
гидроизоляция;
стропила;
утеплитель;
пароизоляционный слой;
внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм.

Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров.

Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

Выбор места установки дымохода

Решая, как провести дымоход через крышу, важно правильно определить место его установки. Не рекомендуется проводить дымоотводные трубы в ендовах, поскольку в этих местах очень сложно создать надежную гидроизоляцию. В зимний период здесь активно скапливается снег, что может послужить причиной повреждения примыканий газохода к кровельному покрытию и протечек. Помимо этого, возведение стропильного короба трубы в местах сопряжения скатов кровли весьма затруднительно.

Не стоит выводить дымоотвод в непосредственной близости от мансардных окон, так как угарный газ или дым порывом ветра могут заноситься через открытое окно в жилое мансардное помещение.

Оптимальным местом размещения дымоотводной трубы является участок в районе конька. Монтировать стропильный короб дымоотвода можно с некоторым отступом от конька, либо коньковый брус распиливается, а под его концами устанавливаются специальные опоры.

Высота трубы дымохода над крышей зависит от его месторасположения. Чем ниже по кровельному скату установлена труба, тем сильнее она должна возвышаться относительно поверхности крыши. СНиП «Отопление, вентиляция и кондиционирование» содержит информацию о регламентации данного параметра. У домов с плоской крышей высота дымоотвода должна составлять 500 мм.

Параметры для скатных кровель варьируются: высота трубы, установленной в пределах 1,5 метров от конька, составляет 500 мм, если дымоотвод установлен на расстоянии 1,5 – 3 метра от конька, то он должен быть высотой вровень с коньком.

Для больших расстояний высота трубы рассчитывается следующим образом: ее верхний край должен располагаться на 10° ниже горизонтальной плоскости, проходящей по коньку .

Согласно СНиП, если дом с печным отоплением пристроен (имеет общую стену) к более высокому зданию, дымоход требуется вывести за крышу высокого сооружения независимо от его высоты и этажности.

При выборе места для дымоотвода рекомендуется принять во внимание угол наклона ската кровли и климатические особенности региона. Расположенный низко по скату дымоотвод может быть разрушен при сходе с крыши снежных лавин. Если существует такая опасность, желательно перед дымоходом смонтировать выше по скату отдельные снегозадержатели. Кроме того, чем ближе к краю кровли расположена дымоотводная труба, тем значительнее вероятность образования за ней снежных карманов. Таким образом, установка дымохода ближе к коньку позволяет избежать ряда проблем.

Особенности дымохода

Для изготовления дымоотводной трубы может использоваться :

металлическая труба;
асбестоцементная труба;
огнеупорный кирпич.

Для каждого вида трубы выполняется особая система прохода через крышу, применяются различные виды гидроизоляции, что обусловлено действующими строительными нормативами. Кроме того, важно учитывать вид используемого топлива, так как существует разница в температуре сгорания топлива разных видов.

Прежде чем разрабатывать проект, как вывести дымоход через крышу, домовладельцу следует определиться с используемым видом топлива. В соответствии со СНиП, металлический дымоотвод запрещается устанавливать для печей, которые топятся дровами, торфом, углем. Кроме того, дымоходы таких печей должны оснащаться искроуловителями, выполненными из металлической сетки.

Специалистами рекомендуется выполнять дымоотводы прямоугольного или квадратного сечения – при их монтаже можно использовать готовые прижимные планки примыкания, защищающие стык кровли с трубой. Планки можно подобрать в соответствии с используемым кровельным материалом.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д.

Если ширина дымохода превышает 800 мм (перпендикулярно стропилам, по наружному габариту), то выше по скату требуется выполнить разуклонку.

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

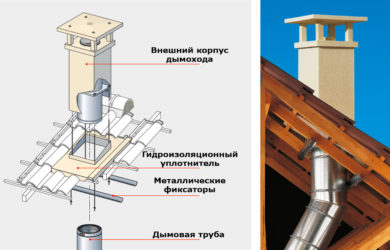

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
юбка (элемент, защищающий место выхода трубы через кровлю);
кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Дымоход на крыше

Дымоход на крыше является потенциальным источником возгорания воспламеняемых элементов кровельной конструкции, поэтому при обустройстве узла прохождения дымовой трубы через крышу, особое внимание уделяется обеспечению пожаробезопасности. Кроме того, важно обеспечить герметичность примыканий.

Основа безопасности – правильный выбор материалов

Монтаж дымохода через крышу может выполняться по различным технологиям с использованием готовых конструкций или специальных элементов. Выбор технологии в первую очередь диктуется:1.типом крыши (плоская или скатная);2.особенностями кровельного покрытия;3.формой дымохода;

4.наличием и видом облицовки дымоходной трубы.

Такие конструктивные элементы и материалы, как проходник, крышка на дымоход, утеплитель, герметик, планки примыкания и т.д. должны соответствовать типу монтируемого дымохода.Правильно смонтированный узел прохода через кровлю должен быть пожаробезопасен и герметичен.

Влага, попавшая внутрь кровельного пирога, провоцирует гниение деревянных элементов несущих конструкций, развитие вредной грибковой плесени, снижает теплоизоляционные свойства ватных утеплителей.

Элементы устройства прохода, детали для герметизации и расходные материалы, пригодные для дымоходов одного типа, нельзя использовать для установки дымовых труб другого типа.основные элементы для сэндвич труб

При покупке комплектующих и материалов для монтажа дымоходной трубы на крыше необходимо ознакомиться с сертификатами качества на каждый вид приобретаемой продукции. Рекомендуется обращаться в специализированные магазины.

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.Для вывода прямоугольного короба дымохода на крышу, необходимо в месте установки выполнить соответствующее отверстие.

Предварительно на выбранном участке снимается кровельный пирог – финишное мягкое покрытие и подстилающие слои. Рулонное покрытие при этом должно на 150 мм по периметру заходить внутрь подготовленной ячейки. Покрытие надрезается и отгибается – впоследствии эти свободные края будут прикреплены к вертикальным стенкам проходки. В бетоне выполняется прямоугольное отверстие необходимого размера. По его краю устанавливается опалубка и по периметру заливается вертикальный прямоугольный бортик высотой от 150 мм над кровельным ковром.

После того, как бетон наберет прочность, опалубка снимается, а к внешним сторонам бортика крепится предварительно отогнутое рулонное покрытие. Чтобы предотвратить отслоение кровельного материала от стенок бортика, вдоль его кромки с помощью дюбелей монтируется металлическая полоса. После установки короба дымохода важно гидроизолировать стык короба с бетонным бортиком. Для этого по примыканию торца бортика со стенками дымовой трубы монтируется отлив с капельником, выполненный из кровельной жести.Кирпичный дымоход на крыше смонтировать проще.

В этом случае не требуется заливка специального бортика: кирпичная конструкция проходит через подготовленное отверстие в бетонном перекрытии, и отвороты мягкой кровли монтируются непосредственно к ней, после чего сверху устанавливается фартук, выполненный из оцинковки.кирпичный заделанный дымоход на крыше

На необходимой высоте по периметру дымохода выполняется горизонтальная штроба глубиной 15 мм. Ее следует выполнить в кирпиче, а не в монтажном шве. В штробу заводится верхний край металлического фартука, загнутый внутрь. Затем штробу необходимо заполнить строительным герметиком.

Работа с кровельным металлом требует использования герметика, не содержащего уксусной кислоты.Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Обрешетку вокруг дымовой трубы рекомендуется выполнить сплошной или сгущенной, чтобы иметь возможность закрепить элементы, с помощью которых будет герметизироваться узел прохода.Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:1.материал изготовления и покрытия дымохода;2.месторасположение выхода трубы на крыше.Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели.

При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект.

Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука.

Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Чтобы компенсировать температурные расширения, такие стыки выполняются без креплений. Это позволяет трубе «дышать», а также не испытывать дополнительных разрушающих нагрузок со стороны кровельной конструкции.

Вывод дымоходных труб прямоугольного сечения

Разделка дымохода на крыше в данном случае редко выполняется с использованием готовой проходки – в продаже мало узлов для труб с прямоугольным сечением. При этом выпускаются специальные ленты и планки, с помощью которых можно выполнить качественную гидроизоляцию.

Специалисты-кровельщики при монтаже прямоугольных дымоходов обычно изготавливают двухслойный фартук из кровельной жести – такая конструкция хорошо сочетается с кровельным покрытием практически любого типа.Фартук состоит из передней и задней части, а также двух боковых. Основным является внутренний фартук – его нижняя часть заведена под кровельное покрытие, а верхняя заходит на стенки дымохода.

Боковые стороны фартука снабжены бортиками, под полку передней части заводится широкий лист металла с бортиками. Этот лист (галстук) проходит под кровельным покрытием к водостоку или ендове.

Если труба дымохода выполнена из кирпича, на верхней кромке фартука следует выполнить отворот, который заходит в специально выполненную горизонтальную штробу с последующей промазкой герметиком. В других случаях под кромку следует подложить уплотнитель из резины с герметиком. Фартук крепится к трубе и обрешетке дюбелями. Верхний фартук выполняется из металла под цвет кровли – это конструкция, выполненная из уголков обрамления. Он выполняет декоративную функцию и помогает снизить количество воды, попадающей на нижний фартук. Примыкание верхнего фартука к трубе промазывается герметиком.

Дымоход на крыше,принципы устройства примыкания

Рассматривая варианты, как установить дымоход через крышу, следует обратить внимание на технологию монтажа примыкания. К наиболее простым способам относится оклейка трубы, проходящей через крышу, тонкими листами металла. С этой целью применяются листы из свинца или алюминия со специальным клейким слоем. Такой вариант хорошо подходит при монтаже дымохода на крыше с кровлей из металлической черепицы.

Поверхность кровли требуется хорошо обезжирить. Верхнюю кромку примыкания дополнительно следует прижать к трубе специальной металлической планкой-капельником, прикрепив ее дюбелями или саморезами. Стык с трубой промазывается герметиком.Для герметизации узла прохода дымовой трубы через кровлю из ондулина используются комплектные планки. Для поверхностей, поперечных скату, применяется фартук, для продольных – ендова.

Стыки следует проклеить лентой ондуфлеш.

Прежде чем устанавливать дымоход на крыше, необходимо ознакомиться с рекомендациями производителей фабричных дымоходов и кровельных материалов. Это позволит выполнить монтаж с соблюдением технологий и обеспечить безопасность и надежность конструкции

в КРЫША

Источник: https://stroyudom.su/krysha/dymohod-na-kryshe.html

Самые популярные способы отделки труб дымохода на крыше

Некоторые люди считают, что отделка трубы дымохода на крыше является ненужным излишеством. В действительности утепление и защита наружных деталей дымоотвода необходимы не только для красоты, но и с практической целью.

Отделка трубы дымохода на крыше

статьи:

1 Зачем отделывать трубу
2 Нормы и правила
3 Чем можно отделать дымоходную трубу
4 Тонкости облицовки дымохода

Зачем отделывать трубу

Отделка дымохода придает архитектурному строению эстетичность и вид завершенности. Кроме того, облицовка дымоотвода обеспечивает:

Увеличение срока службы. Часть дымоотвода, расположенная с наружной стороны здания, постоянно подвержена температурным перепадам. Но когда совместно с этим происходит скапливание конденсата, материал, из которого сделан дымоход, разрушается в 2 раза быстрее. Чтобы это предотвратить, конструкцию утепляют и облицовывают. Благодаря утеплению точка замерзания передвигается за основу трубы. При этом температурный диапазон понижается, и конденсат внутри конструкции не скапливается.
Хорошую тягу. Если правильно утеплить трубу, то во время топки дымоотводящий канал будет равномерно прогреваться. При этом угарный газ, сажа и другие продукты горения полностью удаляются и не проникают в помещение.
Защиту от гниения. Чтобы внутрь кровельного пирога не попала влага, место соединения трубы и крыши отделывают. Если допустить брак и неправильно сделать герметизацию, атмосферные осадки проникнут внутрь, что приведет к плесени и гниению утеплителя и деревянных элементов.

Защита коммуникаций проводится специальными материалами по установленным нормам и правилам.

Нормы и правила

Обустройство любой системы отопления проводится согласно строительным нормам и правилам, указанным в СНиП 41-01 от 2013 г, т. к. эта система является источником повышенной пожарной опасности. В документ включен перечень всех требований, которые предъявляются к строительным работам систем вентиляции и дымоотвода. В соответствии с инструкцией:

Облицовка дымохода проводится только негорючими материалами. При использовании материала, который подвержен горению, температура возгорания теплоизоляции и отделочного материала должна быть выше на 20°С максимальной температуры наружной части дымохода. Уровень нагревания происходит в зависимости от используемого топлива.
Если облицовочные работы проводят внутри дома и снаружи железом, то материал должен иметь антикоррозийное покрытие. Можно использовать нержавейку.
Толщина кирпичной кладки должна быть 12 см и больше, а толщина конструкции из бетона не меньше 6 см.
Труба из железа и асбоцемента подходит не ко всем отопительным системам. Нельзя использовать этот материал, если в твердотопливной печи температура газов больше, чем возможность системы.
Между стенкой дымоотвода и горючими материалами должно быть расстояние в 25 см и более. Если используется утеплитель, то 13 см.
Требуется обязательная установка искрогасителя для крыш, покрытых воспламеняющимся материалом.

В верхней части трубы монтируют защитный зонтик или дефлектор.

Чем можно отделать дымоходную трубу

Обшивку дымохода делают любым материалом, главное, учитывать все нормы и правила обустройства:

Клинкерная плитка — самый лучший материал, который обладает негорючими свойствами и выдерживает любые температурные изменения. Он долговечный и имеет красивый внешний вид. Стоимость плитки высокая, и, чтобы сократить расходы, ею облицовывают кирпичную дымоходную трубу.
Классическая штукатурка имеет красивый внешний вид и хорошо эксплуатируется. В отличие от клинкерной плитки, это бюджетный вариант отделки. Чтобы материал прочно держался, монтируют металлическую или армированную сетку. Находясь на кровле, работать со штукатуркой сложно, поэтому не каждому это под силу.
Придать дымоходу презентабельный вид поможет сайдинг из металла или цемента. Облицовочная конструкция обладает хорошими защитными функциями, т. к. материал укладывают на обрешетку с утеплителем. Пластиковый сайдинг использовать запрещено.
Недорогой и простой в установке профнастил является самым популярным материалом. Большой выбор оттенков позволяет подобрать подходящий тон к основной конструкции. Хорошо эксплуатируется, имеет большой срок службы.

Тонкости облицовки дымохода

Перед тем как обшить трубу, проводят теплоизоляционные работы по обустройству кровли и выводу через нее трубы. Способ вывода подбирают в зависимости от формы и конструкции изделия. Инструкция:

Чтобы вывести сэндвич-конструкцию, дополнительный изоляционный материал не требуется. В крыше прорезают отверстие под размер конструкции. Затем на трубу с внутренней стороны устанавливают защиту в виде гибкого фланца. После установки конструкции фланец смазывают огнеупорным герметиком и закрепляют саморезами. С внешней стороны изделие оснащают конусным фланцем, промазывают его герметиком и закрепляют саморезами.
Для вывода классической конструкции приобретают специальный защитный короб с утеплителем.
Чтобы вывести наружу изделие квадратной формы, в кровле проделывают отверстие на 25 см шире размера трубы. Затем из оцинкованного листа собирают короб. Его размер должен соответствовать размеру отверстия. Короб устанавливают в проем, внутрь помещают трубу. Образовавшееся между деталями пространство заполняют базальтовой ватой.
После вывода трубы приступают к ее облицовке и герметизации. Если конструкция кирпичная или оштукатуренная, то вокруг нее разбирают кровлю на 0,7 м. В этом месте прокладывают защитную металлическую основу.
С помощью болгарки трубу штробируют на глубину 20 мм. В отверстие вставляют стальной пристенный профиль и одну его сторону опускают на крышу. Профиль равномерно фиксируют саморезами.
С нижней стороны профиль прикрепляют к галстуку, а его выводят поверх кровли. Материал укладывают и тщательно закрепляют.
Для декорирования сверху устанавливают защитный фартук.

Сэндвич-дымоотводы, кирпичные и оштукатуренные конструкции также можно украшать профнастилом.

Ставьте лайки, подписывайтесь на наш канал и Вы не пропустите еще множество полезных статей! И заходите к нам на сайт, там еще много полезной информации касающейся труб.

Источник: https://zen.yandex.ru/media/id/5bcc446b0c05e200aab51019/5d564ff4a660d700afe09406

Монтаж дымохода через кровлю: гидроизоляция, проходные узлы, рекомендации специалиста

Проходка кровельного отверстия для дымохода всегда считается самым опасным местом, в числе пожарной опасности. В данном месте происходит практически прямое соприкосновение горячей трубы, температура в которой достигает более 700 градусов, с перекрытиями и покрытием самой кровли. Кроме пожарной опасности, важное значение имеет правильно устроенная гидроизоляция чердачного помещения. Поэтому дальше в статье подробно разберем порядок действий, в том числе монтаж дымохода, проблемы и нюансы, которые могут подстерегать.

Проход дымохода через кровлю

Дымоход через крышу важно не только правильно провести, с соблюдением элементарных правил, но еще важно, правильно определить место выхода. Выводить трубу можно не в любом месте, где заблагорассудится. Обустройство кровельных проходов по рекомендациям профессиональных печников, лучше проводить ближе к коньку. Преимущества такого выхода:

Обеспечивается крайне небольшое скопление снега и в целом осадков, в зимний сезон.
Высота самого дымохода над крышей будет незначительной, а значит, сокращается пагубное влияние внешних атмосферных факторов.
Небольшая высота еще влияет на меньшее образование конденсата.

Наиболее неблагоприятные места:

Рядом с окнами.
В местах ендов, стыков.

Кстати, важный момент, многие об этом умалчивают, однако от этого фактора будет зависеть не только качество дымохода, но и жизнь постояльцев дома. Выводящий канал нельзя крепить к кровле жестко, иначе при малейших колебаниях крыши, целостность повреждается и возможно воспламенение.

Варианты расположения дымоходной трубы

Установка дымохода на крыше подразумевает использование какого-то одного варианта прохода. Итак, на примере для начала разберем проход кирпичной трубы. В таком случае, на кровле устройство выхода закрепляется после проделки отверстия, вырезанного пилой, как правило, отверстие должно быть больше 25 см. Это если покрытие кровли изготовлено из легко воспламеняемых материалов.

Правильный проход кирпичной трубы через крышу

Главное помните, что важно сделать правильную проходку сквозь стропильную систему, чтобы не нарушить целостность целой конструкции. По необходимости нужно будет дополнительно сделать стропильные ноги вокруг трубы. Пространство между перекрытием, в данном случае зачастую используется дерево и каналом, заполняется специальным негорючим материалом. К примеру, можно использовать минеральную вату. Кстати, не забывайте, что все новые конструкции из дерева, должны быть обработаны антисептиками.

Это то, что нужно сделать непосредственно в перекрытиях, а на самой крыше, устанавливаем металлический фартук. Учтите, что с одной стороны, края метала должны заходить на дымоход не меньше, чем на 30 см. Другой край подкладывается под кровлю, в местах разрезов.

Выше мы разобрали, как провести кирпичный дымоход через крышу, теперь разберемся, как быть с круглыми металлическими трубами. Крышка для металлического дымохода, а точней её обработка, покрытие может быть изготовлено из других материалов. К примеру, популярными считаются уже готовые конструкции, так называемый узел проходки. Формами, он может быть самым разным, в зависимости от формы самого канала:

Круглым.
Квадратным.
Овальным.
Прямоугольным.

Выбор зависит:

От кровельного материала.
От диаметра самого канала.
От угла крыши.
От высоты обрешетки.

Готовая проходка – это металлическое кольцо и «обводки». Кольцо имеет два слоя, причем каждый из которых отделен теплоизоляционным материалом. Если материал изготовления из черного металла, то в таком случае понадобиться дополнительное покрытие краской, чтобы уберечь от коррозии. Можно использовать и нержавеющие элементы, однако их цена может значительно отличаться.

Проход круглой металлической трубы через кровлю

Бывают также и универсальные «проходцы». Они представляют собой алюминиевую или резиновую гофру, с конической формой. Они бывают самых разных размеров, что облегчает подбор под разные диаметры труб. Крепление происходит с помощью саморезов либо хомутов. Учитывайте, что нужно делать качественную герметизацию. Использование герметика является обязательным условием.

Металлический фартук вокруг дымохода

Возможные проблемы прохождения через крышу

Бывает, что возникают вопросы, как правильно вынести дымоход через крышу, без последствий и проблем. Проход через крышу должен обеспечивать надежную пожарную безопасность. Устанавливая дымоход, помните, что газы, выходящие через трубу, имеют высокую температуру, и соответственно возникает опасение возгорания элементов. Как правило, именно эта проблема пугает большинство владельцев домов.

Учитывайте тот факт, что материалы кровли имеют в составе полимеры, которые не выделяются высокой огнеупорной стойкостью. Минимальное расстояние от материала крыши до канала должно быть не менее 13 см, в некоторых случаях не меньше 300 мм.

Учитывая, что вырезания отверстия на крыше является нарушением целостности, то очень важно проводить после качественную гидроизоляцию. Если не обеспечить надежной защиты, в будущем возможны проблемы с промоканием кровли.

Кстати, нарушение целостности несет за собой и уменьшение прочности, нарушается система стропильной конструкции. Поэтому особое внимание уделяйте дополнительной обрешетке и усилению, чтобы зафиксировать дымоход на крыше и избежать проседания кровли под давлением на крышу от дымохода.

Элементы для изоляции круглых труб

Вывод дымохода из круглых каналов подразумевает наличие хорошей теплоизоляции. Для подобного рода каналов трубы дымохода, элементы кровли, в некоторых случаях и конек кровли, изолируются специальной минеральной ватой. Лучше использовать ту, у которой в составе есть стекло.

Проход через кровлю сэндвич дымохода по нормам не требует дополнительной изоляции, так как внутренние стенки уже отделены от внешней среды. Но, для надежности и собственного успокоения, можно дополнительно изолировать той же ватой.

Проход трубы через кровлю из черепицы

Проход дымохода через металлочерепичную крышу особых требований не подразумевает. Подробные нюансы были изложены в разделе выше, тут нужно учитывать только то, что в крыше из мягкой черепицы существуют специальные волны для ската воды. Так вот, важно правильно, а главное качественно перекрыть стыки, чтобы вода не попадала внутрь помещения.

В таком случае, проход дымохода через кровлю дополнительно обрабатывают специальной битумной эмульсией, поверх фартука и стыков на дымоход и скат крыши. Отверстия нужно обрабатывать герметизирующими средствами. Особое внимание уделяйте кровельному фартуку, здесь он должен заходить на дымоход порядка на 30-40 см. Хорошо, если канал устроен на крыши вблизи конька, тогда второй конец можно закрыть под него.

Источник: https://odymohodah.ru/stroitelstvo-i-montazh/prohod-dymohoda-cherez-krovlyu
