Как правильно собрать сэндвич дымоход своими руками?

В этой статье:

Как выполняется монтаж дымохода из сэндвич-труб

Без дымохода не может обойтись ни одна котельная установка или печь, сжигающая любой вид топлива. На данный момент существует большой выбор различных материалов для строительства дымовых труб. Из них наиболее предпочтительными являются модульные изделия, поставляемые комплектами, так называемые сэндвичи. В данном материале будут освещены вопросы, касающиеся конструкции подобных труб и их выбора в каждом конкретном случае. Также мы рассмотрим, как правильно осуществлять монтаж сэндвич-дымохода своими руками.

Устройство дымохода сэндвич

Модульные комплекты оттого и получили такое название, что состоят из отдельных готовых деталей – модулей фиксированных размеров (как правило, длиной 1 м).

Каждый модуль – это сэндвич-труба, состоящая из 3 слоев:

внутренний контур для продуктов горения: изготавливается из жаропрочной нержавеющей стали;
слой утеплителя: обычно это базальтовое волокно плотностью до 200 кг/м3, реже – пенополиуретан;
наружный контур: служит защитой для теплоизоляционного материала. Материал контура – нержавеющая или оцинкованная сталь.

Конструкция имеет цилиндрическую форму, поскольку она считается оптимальной с точки зрения аэродинамики. Слои скреплены между собой специальным клеящим составом, толщина тепловой изоляции может быть разной в зависимости от конкретных условий эксплуатации. Модули соединяются друг с другом по способу канализационных труб, поэтому один торец выполнен в виде раструба, а второй имеет сужение.

Кроме прямых участков дымоходы сэндвич комплектуются тройником для врезки в вертикальный участок, узлом для отвода конденсата и крепежными элементами. При необходимости комплект можно дополнить такими же утепленными отводами под углом 90 или 45 градусов, чтобы осуществлять повороты канала, да еще готовыми узлами прохода сквозь перекрытия (разделками) и кровлю (крызами). Преимущества трехслойных систем перед другими дымоходами следующие:

быстрота и удобство монтажа: возведение любой другой трубы с утеплением отнимет намного больше времени;
отличные эксплуатационные показатели и долговечность;
снаружи трубы сэндвич для дымохода имеют низкую температуру и поэтому пожаробезопасны;
изделия отличаются эстетичным внешним видом.

Примечание. Многие производители предлагают сэндвич-комплекты с наружной порошковой покраской практически любого цвета.

Как собрать сэндвич-дымоход

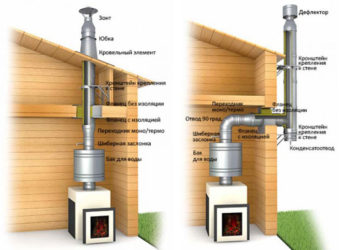

Вначале немного о схеме, по которой правильно выполняется монтаж дымохода из сэндвич труб. Их существует две: по дыму и по конденсату, причем первая – неправильная. В этом легко разобраться, посмотрев на рисунок:

Слева красной стрелкой показано, как при сборке «по дыму» стекающий по стенкам конденсат благополучно попадает внутрь сэндвича через зазор при неверном соединении. Хуже всего, что во время эксплуатации этих потеков не увидишь, как на обычном одностенном дымоходе. Весь конденсат уйдет в утеплитель, а потом при замерзании он станет постепенно разрывать трубу, отделяя верхний контур. Вот почему так важно обратить внимание на данный факт еще при выборе труб, как мы сказали выше.

Справа на рисунке показана правильная сборка сэндвич-дымоходов – «по конденсату». Последний в этом случае успешно перетекает по стыку и устремляется вниз, в конденсатосборник. То же самое происходит и снаружи, осадки стекают по трубе, не затекая вовнутрь и не замачивая утеплителя.

Трубы для отвода продуктов сгорания бывают двух видов: внутренняя и приставная. Первая присоединяется к котлу и проходит наружу внутри дома, минуя перекрытия и покрытие кровли.

Такие дымоходы часто используют и для бани. Второй тип отличается тем, что труба от котла сразу выходит наружу, а затем поднимается на положенную высоту. Этот способ предпочтительнее, поскольку:

не отнимает пространство внутри дома;
не требует дополнительных узлов прохода сквозь перекрытия;
гораздо проще в монтаже и дешевле;
удобнее в обслуживании.

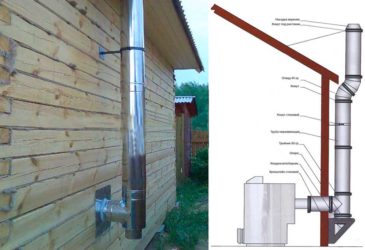

Наружный приставной дымоход

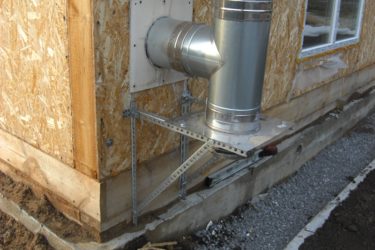

В любом случае установка сэндвич-дымохода начинается от котла. Сначала присоединяется горизонтальный участок, чья длина не может превышать 1 м. При монтаже соблюдается небольшой уклон в сторону от котельной установки к вертикальному каналу. Цель – не допустить попадания конденсата внутрь отопительного агрегата.

Следующий шаг – проход сквозь наружную стену. Если она выполнена из несгораемого материала, то трехслойные дымоходные трубы пропускают через гильзу из асбеста или металла. Проще всего сделать гильзу из трубы большего диаметра, а зазор между ней и газоходом надо уплотнить асбестовым шнуром или базальтовым волокном. Врезку в тройник располагают снаружи, к его нижнему патрубку присоединяют узел отвода конденсата.

Выполняя проход сквозь стену, надо проследить, чтобы в этом месте не оказался стык двух секций.

Если же стена – деревянная, то потребуется обеспечить зазор между ней и трубой не менее 200 мм. Обычно для этого в стене вырезают квадратный проем необходимого размера, куда вставляют специальный узел прохода из металла, показанный ниже на фото. Газоход прокладывают сквозь него, а зазор наполняют базальтовым волокном.

Монтаж вертикального канала ведут снизу вверх, используя хомуты и термостойкий герметик для уплотнения сопряжений. Попутно выполняют крепление дымохода к строительным конструкциям на стальных кронштейнах. Последние размещают таким образом, чтобы крепежный хомут не попал на место соединения двух секций трубы. На срез сэндвич-трубы устанавливают сопло либо зонт.

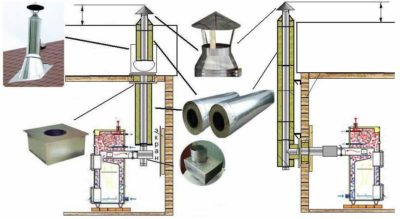

Дымоход внутри дома

По большому счету, особой разницы в последовательности выполнения работ здесь нет. Есть только дополнительные операции, когда надо установить дополнительные элементы дымохода в местах, где он пересекает перекрытие и кровлю.

Эти места нужно выбрать так, чтобы выдержать расстояние от стен и в то же время не проложить трубу посреди комнаты. Проход перекрытия аналогичен пересечению наружной стены, описанному выше, а вот проход сквозь кровлю устроить труднее.

Хорошо, когда кровля плоская. Тогда можно применить простой элемент из оцинковки, часть которого следует завести под покрытие, чтобы исключить затекание воды. Но чаще всего кровля накрыта профнастилом, металлочерепицей или шифером. Тогда установка трубы и герметизация прохода делается с помощью специального эластичного элемента, называемого крызой.

Заключение

Следует отметить, что процесс сборки модульного сэндвич-комплекта не является очень уж сложным делом. Произвести монтаж дымохода своими руками вполне под силу домовладельцам с головой и руками. Тут важно все правильно рассчитать, нарисовать схему и подготовить материалы. Остальное – просто кропотливая работа, требующая внимания и терпения.

Источник: https://cotlix.com/kak-vypolnyaetsya-montazh-dymoxoda-iz-sendvich-trub

Монтируем дымоход из сэндвич-труб самостоятельно

Любая печь, камин или котельная установка, предназначенная для сжигания топлива, обязательно должна иметь дымоход. На сегодняшний день производители представляют широкий ассортимент материалов, необходимых для строительства вертикального канала. Большим спросом пользуются модули, или, как их еще называют, сэндвичи. Статья расскажет о конструкции подобного изделия и раскроет важные аспекты, на которые нужно обращать внимание при выборе продукции для каждого отдельного случая. Кроме того, будут рассмотрены этапы и важные аспекты, которые помогут выполнить монтаж сэндвич-дымоходов своими руками.

Общие правила проектирования и сборки

Для грамотной установки конструкции существуют специально разработанные нормативные положения, следовать которым требуется в обязательном порядке:

СНиП 41-01-2003; ВДПО (ПРАВИЛА ПРОИЗВОДСТВА РАБОТ, РЕМОНТА ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ).
СП 7.13130.2009.

Основная задача дымохода основывается на том, чтобы удалять продукты химической реакции окисления вещества и обеспечивать оптимальную тягу, позволяющую поддерживать процесс горения. В монтаже сэндвич-системы немаловажным моментом являются высота конструкции и ее диаметр. От этих параметров напрямую зависит уровень тяги.

При установке канала из сэндвич-труб необходимо соблюдать следующие правила:

Высота дымохода от отопительного прибора до оголовка должна быть не менее 5 м.
Для определения возвышения над парапетом используется специальная схема.
Когда высота дымохода составляет более 1,5 м, его необходимо дополнительно закрепить растяжкой.
Возвышение канала над крышами близрасположенных зданий – от 1,5 м.
Для беспрепятственного удаления образовавшегося конденсата и при очистке дымового канала необходимо предусмотреть наличие в конструкции заглушек, оснащенных конденсатоотводчиком.
В случае если кровля выполнена их горючих материалов, в дымоходе следует установить искроуловитель. Для его изготовления применяется сетка с ячейкой размером не более 5 на 5 мм.
Ни в коем случае нельзя сужать диаметр канала для отвода продуктов сгорания, однако разрешается его уширение. К примеру, если для отопительной печи нужен дымоход с диаметром 115 мм, то сечение в 110 мм недопустимо, а вот в 120 мм вполне может использоваться. При этом требуется установка переходника с меньшего диаметра на больший.
Важно, чтобы участок дымового канала, который имеет горизонтальное расположение, не превышал 1 м.
Места соединения элементов системы, обеспечивающей отвод продуктов сгорания, не должны совпадать с проходами в стене, а также потолочными и кровельными.
Тройники и отводы устанавливаются так, чтобы вес элементов дымового канала не создавал лишнюю нагрузку.

Сборка сэндвич-трубы

Перед установкой системы необходимо правильно ее собрать:

Возведение дымохода начинается с печи. Первое звено соединяется с отопительным устройством и закрывается заглушкой. Делается это для предотвращения перегрева и организации теплоизоляции.
Трубы вставляются друг в друга, начиная с конца, имеющего меньший диаметр. Следует обратить внимание на сборку звеньев, которая должна осуществляться так, чтобы не создавать препятствий для стекания имеющегося конденсата.
Далее производится соединение не только наружных, но и внутренних труб. Сразу сделать это довольно проблематично, но можно воспользоваться более простым способом: сначала на 15 см выпускаются и соединяются внутренние трубы, затем внешние.
Образовавшийся в результате стык усиливается. Это место обматывается хомутом, сделанным из цинка, затем стягивается болтами, проволокой или гайками.
В завершение рекомендуется обмотка дымоходной трубы герметиком, способным выдерживать температуру в 1000 градусов.

На этом работа по сборке сэндвич-системы закончена. Для крепления тройника, зонта, наконечника и угла можно воспользоваться этим же принципом работы. Фиксация дымохода к стене осуществляется с помощью кронштейнов. Расстояние между ними должно составлять около 2 м.

Крепление мест, где находится тройник, производится с помощью кронштейнов, что способствует снижению нагрузки. При необходимости можно использовать и горизонтальные звенья дымохода. Размер их должен быть в пределах 1 м.

Следует помнить о том, что при производстве любая сэндвич-труба оклеивается пленкой. Ее требуется удалить сразу после завершения сборки изделия.

Если возникает необходимость установки дымохода внутри коробки или между стенами, с внешней стороны боковой конструкции проделываются два окошка размерами 150 см².

Одно отверстие должно располагаться вверху, а другое – внизу. В случае когда речь идет о закрытой отступке, важно, чтобы собираемый пол был изготовлен из невоспламеняющегося материала.

Как обойти перекрытия

Часто возникают такие ситуации, когда траектория вывода трубы для дымохода на поверхность совпадает с местами нахождения ограждающих конструкций. Обойти их можно с помощью короба, имеющего отверстия, куда необходимо вставить патрубок.

Толщина полого изделия на 7 см должна превышать соответствующую величину перекрытия, что обеспечивает защиту от возгорания. Для полной безопасности короб прочно крепится к ограждающей конструкции.

В патрубке стыков быть не должно. Прежде чем самостоятельно установить разделительный короб, необходимо с помощью маркера выполнить разметку. Именно на этом моменте очень актуальна поговорка «Семь раз отмерь – один раз отрежь».

Только после выбора подходящего короба и правильного расположения канала можно приступать к проделыванию отверстий в перекрытии.

Изоляция патрубка

Когда установка короба и патрубка будет завершена, необходима полная изоляция последнего элемента. Здесь целесообразно применение фольгированного мата на основе базальта, который обрабатывается мастикой, защищающей от возгорания. Закрывается также и отверстие в кровле с использованием минеральной ваты. Все промежутки, соприкасающиеся с патрубком, закладываются данным утеплителем.

Этапы вывода дымохода на крышу

Чтобы сэндвич-трубу вывести на верхнюю конструкцию здания, используется специальное звено, именуемое крышной разделкой. Элемент подбирается исходя из наклона кровли. Определив этот показатель, выполнить работу, которая осуществляет в следующие три этапа, не составит никакого труда:

На внутренней стороне кровли делается разметка.
Размер вырезаемого отверстия должен совпадать с диаметром трубы дымохода.
Выполняются работы по изоляции. Суть заключается в том, что на внутренней части кровли крепится оцинкованный лист с уже проделанным отверстием под вертикальный канал. Далее производится вывод трубы наружу. Сверху монтируется крышная разделка. Сначала над ней ставится то количество звеньев, которое необходимо для создания нужной высоты, затем крепится зонт, главной функцией которого является защита от атмосферных осадков.

Отступка: что это такое

Самостоятельная установка сэндвич-дымохода предполагает наличие отступки. Это специальное пространство, находящееся между стеной и вертикальным каналом, чья величина указана в таблице.

Если расстояние от наружной поверхности отопительного устройства до боковой конструкции полностью закрывается, то над печью делаются два отверстия, расположенные на разном уровне. Площадь сечения каждого приравнивается к 150 см². Размещение устанавливаемого пола должно быть на 7 см выше первоначального. В этом случае используется напольное покрытие из негорючего материала.

Опорная площадка

Выбор относительно того, какой конструкции дымохода отдать предпочтение (с опорной площадкой «Кронштейн консольный» или без нее), зависит от типа отопительного устройства и расположения дымохода.

При отсутствии подобного крепления может быть использован исключительно ровный вертикальный канал, который будет опираться на прибор отопления. В остальных случаях его применение является необходимым условием.

Важно, чтобы элемент «Кронштейн консольный» располагался через каждые 5 м вдоль трубы.

Этапы крепления дымохода

Вертикальный канал должен быть зафиксирован таким образом, чтобы он смог выдерживать воздействие ветра или нагрузку своего веса. Кроме того, необходимо исключить образование прогибов в конструкции. В этом случае используется стенное крепление, которое распределяется каждые 2 м.

Чтобы рассчитать нужное его количество, можно прорисовать схему дымохода. Прямолинейные участки отводов и тройников также определяются с помощью плана расположения главного элемента.

Опасность температурного движения вверх-вниз

Труба длиной 6 м под воздействием высокий и низкой температуры будет изменяться примерно на 10 см. От этого показателя и следует отталкиваться. При жестком креплении стального дымохода и отсутствии скольжения под воздействием температурных режимов могут возникнуть некоторые проблемы, включая следующее:

видоизменение дымового канала (происходит изгиб между соединениями);
деформация слабых перекрытий;
выламывание креплений.

Если режим топки умерен, это не представляет никакой опасности, но при экстремальных температурах могут быть неутешительные последствия.

Мнение одного печника

При необходимости создания двух закладок друг за другом на форсаже труба подвергается сильному изгибу. При этом расширение достигает более 10 см.

При четырех часах активной работы конструкция может раскалиться до темно-красного цвета на 3 м вверх. Кроме того, в данном случае не исключено отлетание приваренной сеты. Но это взято из опыта не стандартной сэндвич-трубы, а самодельного внутреннего двойного изделия, выполненного из нержавейки, со стенками толщиной 3 мм, причем внешне она тонкостенна. Все крепилось к несущей боковой конструкции с помощью уголков.

Однажды зимой решил просушить пару реек. Открыл двери, в печь подкидывал постоянно. По прошествии четырех часов на одном из стыков дымоход развалился пополам. Труба выгнулась от температуры до такой степени, что с корнем вырвала сквозной болт из стены. В связи с этим к температурному режиму следует относиться с особым вниманием и осторожностью.

Источник: https://VseProTruby.ru/dymohodnye/montazh-sendvich-trub.html

Как собрать сэндвич дымоход своими руками — технология монтажа

Как собрать дымоход сэндвич? Этим вопросом задается каждый начинающий печник, ведь сэндвич-дымоходы прочно занимают лидирующую позицию при строительстве каминов и печей, вытесняя кирпичные и металлические дымовые трубы. Их популярность легко объяснима: сэндвич-дымоходы безопасны, практически не нагреваются, меньше подвержены засорам, кроме того, их легко монтировать. О том, как правильно это сделать, расскажет наша статья.

Как собрать сэндвич дымоход

Виды и особенности сэндвич-дымоходов

К этому типу дымоходов относятся многослойные сборные дымоходы из нержавеющей стали или керамики. Они выпускаются в виде готовых элементов, собираемых в единую конструкцию. Оба вида сэндвич-дымоходов имеют свои особенности, но монтаж их в целом похож.

Дымоходы из нержавеющей стали состоят из внутренней трубы, устойчивой к высоким температурам, обернутой слоем негорючего теплоизолирующего материала, защищенного от внешнего воздействия внешней трубой из нержавейки или, у более дешевых дымоходов, оцинкованной стали. Внутренняя труба может быть как из метлла, так и из керамики, такие дымоходы называют комбинированными.

— монтаж комбинированного сэндвич-дымохода

Керамические дымоходы представляют собой трубу из термостойкой керамики, покрытую изнутри высокопрочной глазурью, а снаружи обернутую термоизолирующими матами. Эта конструкция помещается в наружную оболочку из керамзито- или пенобетонных блоков.

Благодаря своей конструкции и слою теплоизолятора сэндвич-дымоходы с внешней стороны никогда не нагреваются до высоких температур, способных привести к пожару. Эта особенность, а также быстрый и легкий монтаж делают их популярными у строителей.

Металлические и керамические дымоходы, несмотря на сходство конструкции, имеют и различия, и основное из них – вес. Полноценный керамический дымоход может весить около тонны, в то время как вес дымохода из нержавейки не превышает пары сотен килограммов. Для керамического дымохода обязателен фундамент, металлическому же достаточно разгрузочных площадок на каждом уровне перекрытий. Вместе с тем дымоходы из керамики более долговечны и прослужат вам минимум 20-25 лет. А металлические конструкции, особенно при эксплуатации каминов с прямыми дымоходами или печей типа буржуйки прогорают уже через 5-10 лет и подлежат замене.

Монтаж сэндвич-дымохода из нержавейки

Монтаж элементов металлического дымоход несложен, главное – соблюдать направление соединения элементов «по дыму» и «по конденсату». Что это значит? При топке печи дым поднимается вверх. Если на его пути встречается препятствие в виде пусть даже незначительной плоскости, образованной предыдущим элементом и обращенной вниз, твердые частицы дыма оседают на ней, и дымоход со временем засоряется. С конденсатом все наоборот: он стекает вниз, задерживаясь на ребрах элементов, направленных вверх, и проникает в утеплитель, ухудшая его теплоизоляционные и противопожарные свойства. Наглядно это видно на рисунке.

Сборка элементов дымохода «по дыму» и «по конденсату»

При работе обязательно используйте плотные перчатки – тонкий металл может порезать кожу. При установке элементов необходимо проверять их вертикальность с помощью уровня и следить, чтобы рсстояние до неизолированных сгораемых конструкций не превышало 25 см для сэндвич-элементов и 60 см для одинарных труб.

Дымоход сэндвич из металла: последовательность монтажа

1. На выход дымосборника печи устанавливают одинарную металлическую трубу. Ее высота обуславливает теплоотдачу внутрь помещения. Трубу ставят «по дыму» – надевают на патрубок снаружи. До или после трубы ставят шибер, перекрывающий дымоход. Все стыки промазывают жаропрочным герметиком.

2. На одинарную трубу устанавливают стартовый сэндвич-дымоход: двойная труба, закрытая с нижнего торца. На нее впоследствии устанавливают сэндвич-трубы. Стартовый элемент монтируют на трубу «по дыму», надевают на трубу. Стыки также промазывают герметиком.

3. Начинают сборку дымохода из необходимых элементов, возможные элементы дымохода приведены на рисунке. Трубы и колена монтируют «по конденсату», то есть вставляют внутрь предыдущего элемента, чтобы стекающий конденсат не попадал в волокнистый утеплитель. Стыки также желательно промазывать герметиком.

Элементы сэндвич-дымохода из металла

4. При проходе через перекрытия используют разгрузочные платформы, а саму трубу через каждые два метра стягивают хомутами и крепят к жестким конструкциям. Лучше это делать в местах, где трубы соединяются, так придается дополнительная прочность всему дымоходу. От сгораемых конструкций трубу отделяют слоем базальтовой ваты, уложенной в специальный короб.

Проход дымохода через сгораемые конструкции

5. Для труб, имеющих много изгибов и ответвлений, обязательна установка ревизионных элементов с окном для чистки. Их устанавливают в местах с открытым доступом к трубе также «по конденсату».

6. Проход через кровлю и герметизацию выполняют с использованием специальной накладки – конусной крызы, и фартука. Верхнюю часть трубы оснащают оголовком или дефлектором.

7. При первой топке и нагреве трубы герметик затвердевает и создает дополнительную прочность и непроницаемость для дыма и конденсата.

Монтаж сэндвич-дымохода из керамики

Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.

Дымоход сэндвич из керамики: последовательность монтажа

1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

Керамические трубы и бетонные блоки для сэндвич-дымохода

Утеплитель — базальтовая вата

Доборные элементы, шаблоны и оголовок

2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.

Фундамент необходимо выровнять

3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.

Примерка и выравнивание первого блока

4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.

Установка первого блока на раствор

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

Блок-основание наполняют камнями и бетоном

6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.

Жаропрочный раствор наносят на блок по шаблону

7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

Выпилы в блоках делают болгаркой с алмазным кругом

8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.

Установка конденсатосборника

Трубку для отвода конденсата выводят в выпил в блоке

9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.

Утеплитель укладывают вокруг керамических труб, заполняя промежутки

10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.

Соединение труб выполняют на жаропрочный герметик

11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.

Установка трубы с отводом для ревизионной дверки

Дверка для ревизии вполнена из металла и входит в комплект поставки

12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.

Проход трубы через перекрытия

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.

Планки примыкания предохраняют трубу от протечек

Трубу можно зашить металлом

14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.

Опалубка для бетонной плиты — перекрытия трубы

15. трубы надевают оголовок в виде конуса, он также входит в комплект поставки.

Оголовок для защиты от осадков

— монтаж керамического дымохода типа «сэндвич»

Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.

Источник: https://kamin-expert.ru/dyimohod/kak-sobrat-dyimohod-sendvich.html

Правильная установка сэндвич дымохода своими руками — схема сборки

Выполнение монтажа дымохода в виде сэндвича, состоящего из трубы, утеплителя и внешней оболочки, позволяет оптимизировать работу отопительной и дымовыводящей систем. Такой дымоотвод обеспечивает хорошую тягу, меньше засоряется и почти не нагревается снаружи, благодаря чему снижается риск получения ожогов и возникновения пожаров. Все преимущества комбинированного дымохода проявляются в полной мере только при правильном монтаже и использовании качественных материалов.

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

высокая стоимость,
большой вес,
сложный монтаж.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

МатериалыОсобенности конструкцииПлюсыМинусы

сталь, кирпич засыпной или рулонный негорючий утеплитель	монтируется одностенный дымовой канал из стальной трубы, возводится внешняя кирпичная шахта, пространство между слоями заполняется утеплителем	низкая цена материалов, несложный монтаж	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства
сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций, состоящих из двух стальных труб и базальтового утеплителя между ними	невысокая стоимость, простота транспортировки и монтажа, наличие в продаже всех необходимых соединительных и дополнительных элементов, относительно небольшой вес конструкции, простота замены вышедших из строя секций, сравнительно небольшой вес, вариативность конфигурации	небольшой срок эксплуатации – 5-10 лет, внешняя труба может нагреваться
термостойкая керамика, сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций: керамический дымовой канал, базальтовый утеплитель, стальная внешняя оболочка	срок эксплуатации – 20-25 лет, средний ценовой диапазон, простота транспортировки и монтажа, наличие в продаже фасонных элементов, вариативность конфигурации	обязательны разгрузочные площадки через каждые 2 метра высоты, внешняя труба может нагреваться
термостойкая керамика, пено– или керамзитобетон, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя шахта из пено– или керамзитобетона	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность
термостойкая керамика, кирпич, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя кирпичная шахта	средняя общая стоимость дымохода, большой срок эксплуатации дымового канала – до 40 лет, пожаробезопасность, не нужен специнструмент для возведения шахты	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства

Как монтировать дымоход?

Дымоход можно расположить внутри дома или снаружи, у обоих вариантов есть плюсы и минусы:

РасположениеПлюсыМинусы

Внутри	может использоваться как дополнительный источник тепла, меньше подвержен образованию конденсата, прост в эксплуатации	сложен в монтаже, уменьшает полезное пространство в помещении, пожароопасен, при нарушении герметичности высок риск отравления угарным газом
Снаружи	прост в монтаже, в помещении находится лишь небольшой участок дымохода, поэтому риск отравления угарным газом меньше, менее пожароопасен	требует серьёзного утепления, больше подвержен образованию конденсата, сложен в обслуживании в зимний период

Общий порядок монтажа рассмотрим на примере самого сложного в исполнении внутридомового дымохода, состоящего из керамического дымового канала и шахты из керамзитобетона.

Сборка

Сборка дымовыводящей системы проводится снизу вверх, то есть начинается от теплогенерирующего прибора – котла, печи, камина или горелки.

Подготовка фундамента. В месте размещения дымохода закладывают железобетонный фундамент: глубина залегания относительно пола – не менее 0,5 м, относительно грунта – 0,4 — 0,7 м, ширина фундамента на 0,3 м больше ширины шахты. Выравнивают верхнюю площадку фундамента и застилают рубероидом в 2-3 слоя для гидроизоляции шахты дымохода.
Установка основания дымоотвода. Строго вертикально на цементно-песчаную смесь устанавливают пустой керамзитобетонный блок, заполняют его для устойчивости камнями, щебнем, битым кирпичом и заливают той же смесью. Последующие секции шахты соединяются специальным жаропрочным раствором. На секцию укладывают восьмиугольный стальной шаблон, оставляя свободными края блока, шпателем наносят раствор. Убирают шаблон и устанавливают следующую секцию. Обязательно проверяют вертикальность расположения каждой секции.
Установка секции с конденсатосборником – керамической чашей с носиком-капельником. Болгаркой в керамзитобетонной секции вырезают окошко, через которое носик-конденсатоотводчик будет выводиться наружу. Фиксируют секцию на основании. Внутрь устанавливают конденсатосборник, вставляют утеплитель до уровня выходящего наружу носика. Излишек утеплителя срезают канцелярским ножом. Закрывают окошко решёткой.

Обратите внимание! Для упрощения обслуживания дымохода в фундаменте можно проложить трубу, соединённую с канализацией. Свободный конец трубы выводится из фундамента вверх рядом с будущим основанием дымохода точно напротив капельника. Таким образом сброс скопившегося в дымоотводе конденсата будет осуществляться сразу в канализацию без использования дополнительных ёмкостей. Конденсатоотводчик соединяют с канализационной трубой гибким шлангом.

Установка ревизионной секции. Для ревизии – очистки и обслуживания – в комплекте керамического сэндвич-дымохода предусмотрены труба-тройник и металлическая дверца. В одном керамзитобетонном блоке вырезают проем на две толщины утеплителя шире дверцы. Устанавливают блок на место, в него вставляют утеплитель, отступая от краев проема на несколько сантиметров внутрь. Нижний срез тройника смазывают термостойким герметиком и устанавливают элемент в получившееся гнездо до соединения с конденсатосборником. Губкой убирают излишек герметика внутри трубы .
Завершение монтажа ревизионного узла. В нижней части следующего блока шахты вырезают отверстие высотой в две толщины утеплителя, совпадающее по ширине с проемом в предыдущем блоке. Надевают блок на дымовой канал, фиксируют, заполняют зазор между каналом и шахтой минеральной ватой. Устанавливают дверцу.
Установка узла подключения – тройника с круглым боковым отверстием. В блоке шахты вырезают проём на 4 см шире бокового отверстия, в шахту укладывают утеплитель, тройник соединяют с ревизионным узлом. На трубу дымового канала надевают следующую секцию, фиксируют её и заполняют пространство минеральной ватой. По форме проёма в керамзитобетонном блоке вырезают из утеплителя прямоугольник с круглым отверстием под боковой вывод тройника. Полученную деталь надевают на боковой патрубок дымового канала так, чтобы она полностью закрыла проём в шахте.
Подключение к тепловому агрегату. В боковое отверстие узла подключения вставляют одностенную переходную трубу, соединённую с патрубком отопительного прибора. Для соединения стальной трубы и керамического патрубка дымового канала используется термостойкий герметик.
Наращивание высоты дымохода – выполнение стандартных операций до достижения нужной высоты. Наносят на верхний блок шахты соединительный раствор, устанавливают и выравнивают по горизонтали и вертикали следующий блок. Укладывают вдоль внутренней поверхности блока утепляющий мат. Нижний край керамической трубы смазывают герметиком, вставляют в полученное гнездо и соединяют с предыдущей секцией дымового канала. Убирают излишек герметика внутри трубы.

Прохождение через перекрытия и кровлю

Чтобы снизить риск воспламенения материала межэтажного или чердачного перекрытия, стропильной системы и кровельного материала, отверстия под дымоход в этих местах вырезают с запасом.

Кирпичные, пено– и керамзитобетонные шахты практически безопасны, но даже их необходимо изолировать в местах прохождения. Запас на изоляционный материал составляет 2-3 см для негорючих материалов перекрытия и 5-6 для горючих материалов и кровли. По обе стороны от перекрытия и с нижней стороны кровли отверстия зашивают негорючим материалом.

Для дымохода со стальным внешним слоем запас на изоляцию оставляют не менее 20 см. В отверстие вставляют стальной проходной короб, который заполняется негорючим теплоизолирующим материалом.

Устойчивость тяжёлого керамического дымохода-сэндвич обеспечивают, фиксируя шахту к элементам стропильной системы при помощи кронштейнов.

Обратите внимание! При монтаже наружного дымохода необходимо выполнить только один узел прохождения – в стене. Этот участок дымохода расположен близко к отопительному прибору и может нагреваться до экстремально высоких температур, поэтому отверстие в стене выполняют с зазором до 0,5 метра.

Размещение трубы на крыше

Со стороны кровли зазор вокруг дымохода закрывают специальными кровельными элементами – примыканиями. Участок шахты, возвышающийся над кровлей, обшивают кровельным материалом. Эти действия предохранят крышу от протечек и защитят материал шахты от намокания.

Уязвимым участком любого комбинированного дымохода является его навершие. Утеплитель между дымовым каналом и шахтой нельзя оставлять открытым, так как при намокании он теряет изоляционные свойства. Поэтому навершие трубы необходимо закрыть. Для готовых секционных дымоходов со стальной оболочкой предусмотрены специальные заглушки. Дымоход с шахтой из кирпича или бетона закрывают бетонной плитой с отверстием под внутренний канал.

Выходное отверстие дымового канала закрывают насадкой, препятствующей засорению канала и улучшающей тягу, – зонтиком, дефлектором или дымососом.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

Источник: https://InfoTruby.ru/svoimi-rukami/ustanovka-sendvich-dymohoda
