Как правильно установить печную трубу на крыше?

В этой статье:

Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов

Особое внимание при сооружении печи нужно уделить правильному обустройству дымоходной трубы, без которой невозможна долговременная эксплуатация отопительной конструкции. Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко принимают решение самостоятельно установить трубу на крыше.

Особенности конструкционного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.

От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

керамику;
металл;
асбестоцементные растворы.

У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.

Разнообразие схем дымоходов

При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.

Схемы расположения труб с учетом вида конструкции бывают:

скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
внешними – трубы устанавливают на фасаде или кровле;
коренными – вертикально расположенный стояк монтируют на собственном фундаменте.

Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
Соединяют оба колена.
Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Вывод трубы через кровлю

При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:

защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
надежную пожаробезопасность.

Источник: https://trubaspec.com/dymokhodnye/sposoby-ustroystva-pechnoy-truby-na-kryshe-doma-preimushchestva-i-nedostatki-raznykh-variantov.html

Как установить дымоход через крышу

Собственная система отопления частного дома обычно требует строительства дымохода. Проход дымохода через крышу должен быть организован в соответствии с действующими нормативами, чтобы обеспечить безопасную эксплуатацию системы отопления и не ухудшить функциональность кровельной конструкции.

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

при постройке нового дома;
в процессе реконструкции кровельной системы при наличии отопительного агрегата;
при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

кровельное покрытие;
обрешетка;
контробрешетка;
гидроизоляция;
стропила;
утеплитель;
пароизоляционный слой;
внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм.

Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров.

Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

Выбор места установки дымохода

Решая, как провести дымоход через крышу, важно правильно определить место его установки. Не рекомендуется проводить дымоотводные трубы в ендовах, поскольку в этих местах очень сложно создать надежную гидроизоляцию. В зимний период здесь активно скапливается снег, что может послужить причиной повреждения примыканий газохода к кровельному покрытию и протечек. Помимо этого, возведение стропильного короба трубы в местах сопряжения скатов кровли весьма затруднительно.

Не стоит выводить дымоотвод в непосредственной близости от мансардных окон, так как угарный газ или дым порывом ветра могут заноситься через открытое окно в жилое мансардное помещение.

Оптимальным местом размещения дымоотводной трубы является участок в районе конька. Монтировать стропильный короб дымоотвода можно с некоторым отступом от конька, либо коньковый брус распиливается, а под его концами устанавливаются специальные опоры.

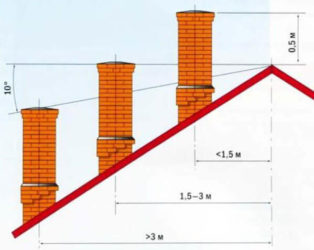

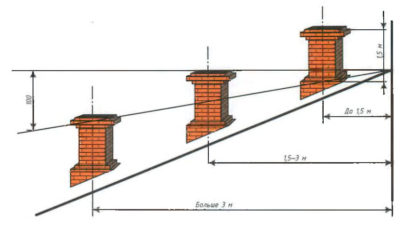

Высота трубы дымохода над крышей зависит от его месторасположения. Чем ниже по кровельному скату установлена труба, тем сильнее она должна возвышаться относительно поверхности крыши. СНиП «Отопление, вентиляция и кондиционирование» содержит информацию о регламентации данного параметра. У домов с плоской крышей высота дымоотвода должна составлять 500 мм.

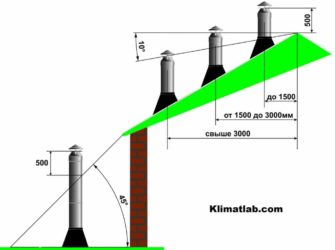

Параметры для скатных кровель варьируются: высота трубы, установленной в пределах 1,5 метров от конька, составляет 500 мм, если дымоотвод установлен на расстоянии 1,5 – 3 метра от конька, то он должен быть высотой вровень с коньком.

Для больших расстояний высота трубы рассчитывается следующим образом: ее верхний край должен располагаться на 10° ниже горизонтальной плоскости, проходящей по коньку .

Согласно СНиП, если дом с печным отоплением пристроен (имеет общую стену) к более высокому зданию, дымоход требуется вывести за крышу высокого сооружения независимо от его высоты и этажности.

При выборе места для дымоотвода рекомендуется принять во внимание угол наклона ската кровли и климатические особенности региона. Расположенный низко по скату дымоотвод может быть разрушен при сходе с крыши снежных лавин. Если существует такая опасность, желательно перед дымоходом смонтировать выше по скату отдельные снегозадержатели. Кроме того, чем ближе к краю кровли расположена дымоотводная труба, тем значительнее вероятность образования за ней снежных карманов. Таким образом, установка дымохода ближе к коньку позволяет избежать ряда проблем.

Особенности дымохода

Для изготовления дымоотводной трубы может использоваться :

металлическая труба;
асбестоцементная труба;
огнеупорный кирпич.

Для каждого вида трубы выполняется особая система прохода через крышу, применяются различные виды гидроизоляции, что обусловлено действующими строительными нормативами. Кроме того, важно учитывать вид используемого топлива, так как существует разница в температуре сгорания топлива разных видов.

Прежде чем разрабатывать проект, как вывести дымоход через крышу, домовладельцу следует определиться с используемым видом топлива. В соответствии со СНиП, металлический дымоотвод запрещается устанавливать для печей, которые топятся дровами, торфом, углем. Кроме того, дымоходы таких печей должны оснащаться искроуловителями, выполненными из металлической сетки.

Специалистами рекомендуется выполнять дымоотводы прямоугольного или квадратного сечения – при их монтаже можно использовать готовые прижимные планки примыкания, защищающие стык кровли с трубой. Планки можно подобрать в соответствии с используемым кровельным материалом.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д.

Если ширина дымохода превышает 800 мм (перпендикулярно стропилам, по наружному габариту), то выше по скату требуется выполнить разуклонку.

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

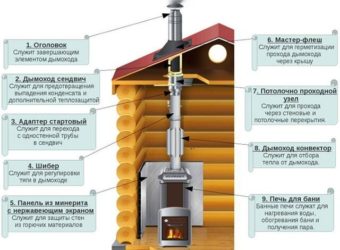

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
юбка (элемент, защищающий место выхода трубы через кровлю);
кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Печная труба на крыше: как правильно вывести через кровлю

Приступая к строительству дома, многие зачастую ошибаются, считая установку на крыше печной трубы простой задачей.

Вывод трубы через крышу

При устройстве печи или камина, большинство заостряют внимание на внешнем виде помещения, и на том, как эти предметы интерьера впишутся в обстановку, совершенно забывая о том, что нужно обеспечить вывод дыма на улицу. Поэтому, приступая к проектированию, в первую очередь необходимо подумать о печной трубе.

Устройство печи нужно осуществлять в том месте, где фундамент наиболее крепок. Необходимо обратить особое внимание на такую немаловажную деталь, как отсутствие большого количества опор, балок, каких-либо коммуникаций или иных препятствий, которые помешают выводу трубы на крышу.

Примечание! Длина и ровность трубы является основным критерием ее безупречного функционирования.

За счет выполнения этих условий можно добиться наилучшей тяги, однако будет понижена полезная производительность, в связи с чем потребуется произвести более тщательный расчет, выполняя выведение печной трубы на крышу.

Тяга создается за счет обдувания трубы ветром, поэтому требуется расположить ее таким образом, чтобы ветер мог обдувать трубу со всех сторон. Чем ближе к коньку крыши будет выведена труба, тем лучше получится тяга.

Нередко по различным причинам нет возможности вывести трубу таким способом. В этом случае поступают следующим образом: прежде всего, необходимо вычислить нужную высоту трубы относительно конька. По горизонтали строится вниз угол равный 10 градусам.

Лучше всего, если труба будет заканчиваться выше этой отметки на 30-50 сантиметров, но если это невозможно, то ровно на этой линии.

Памятка! Необходимо знать, что в печной трубе недопустимо образование конденсата. Его появление может привести к разрушению трубы, а также станет причиной появления неприятного запаха в помещении. Это часто происходит в холодное время года, когда охлаждаются печные газы.

При строительстве трубы нужно соблюсти ряд условий, которые помогут в дальнейшем не допустить охлаждения выходящих газов ниже, чем до 150 градусов. Во-первых, необходимо правильно выбрать материал – он должен быстро нагреваться. Во-вторых, утеплить трубу по всей протяженности. В-третьих, сверху на трубу можно установить зонт.

Существует множество способов утепления трубы, но основное условие каждого из них – материал не должен быть горючим. Можно использовать минеральную вату, оцинкованный железом кожух или даже битый кирпич. Помимо того, что это защитит трубу от конденсата, также будет поддерживаться необходимая температура и топливная энергия будет правильно распределяться между нужной температурой в трубе и обогревом помещения.

Выводим трубу

А теперь перейдем к нашей основной проблеме – выводу трубы через крышу.

В этом вопросе при строительстве на первый план выходят две основные задачи:

Обеспечить хорошую гидроизоляцию, то есть защитить помещения дома от проникновения ветра и воды сквозь проемы в крыше, сделанные для трубы.
Если данное условие не будет соблюдено, владелец дома будет больше обеспокоен тем, как просушить комнату после попадания в нее дождевой или талой воды, а не тем как вывести на крышу трубу.
Обеспечить пожарную безопасность трубы, выведенной через двускатную крышу.

В случае, когда труба будет установлена на коньке, необходимый узел примыкания соблюсти будет гораздо легче, и это еще одно несомненное достоинство этого месторасположения трубы.

Поскольку на коньке не накапливаются снег и дождевая вода, это сведет к минимуму риск возникновения течи.

Однако, у этого способа существуют и минусы. Например, он существенно усложняет стропильную конструкцию, которая будет выполнена с отсутствием несущей коньковой балки, или же эта балка будет разорвана дымоходом и потребуются дополнительные опоры для стропил. Если крыша мансардного типа, то чаще всего сделать это будет вообще невозможно.

В связи с этим вывод трубы на крышу правильно будет сделать неподалеку от конька. Этот способ также снизит вероятность протечек, так как отсутствуют залежи снега, кроме того, узел примыкания обеспечить не сложнее, чем при выводе трубы на конек.

Необходимо запомнить, что ни в коем случае нельзя выводить дымоход в ендове, то есть в том месте, которое образует внутренний угол два смежных ската крыши. В этом пространстве практически невозможно добиться необходимого соприкосновения трубы и крыши.

Кроме того, это место плохо еще и тем, что в зимнее время там будут образовываться постоянные залежи снега, а летом — дождевая вода. Вкупе с плохим примыканием трубы к крыше, протечки будут неизбежны в любое время года.

Обратите внимание! При устройстве печной трубы важно оставить дистанцию между стропилами и крышей, которая должна равняться не менее чем 25 – 30 сантиметрам.

Также необходимо помнить о соблюдении при строительстве правил пожарной безопасности. Так, если мансардная двускатная крыша изготовлена из материала, не устойчивого к воспламенению, нужно сделать противопожарное отверстие, равное 13-25 сантиметрам. При проектировки трубы на крыше из негорючего материала, это отверстие будет существенно меньше – до нескольких сантиметров.

Кроме того, труба должна находиться на значительном удалении от обрешетки.

Одна из наиболее сложных схем вывода трубы связана с утепленной крышей, которая состоит из нескольких слоев тепло- паро- и гидроизоляции и представляет собой так называемый «кровельный пирог»

Трудность заключается в том, что защита утеплителя от пара и влаги обеспечивается за счет его непрерывности по всему пространству кровли. Но поскольку изоляционные слои, как правило, содержат полимерные пленки, они считаются легковоспламеняющимися, а как уже было сказано выше, в таком случае требуется оставлять зазор.

Что же делать?

Наиболее приемлемым вариантом в этом случае будет отделение примыкающей к дымоходу кровли при помощи изолированного короба, который изготавливается из стропил и балок.

В соответствии с уже упомянутыми правилами пожарной безопасности определяется расположение короба – это расстояние будет так же равно 13 – 15 сантиметрам. Зазор, который появится в этом случае должен быть заполнен негорючей теплоизоляцией, в качестве которой используется каменная вата.

Этот материал ценится за то, что является влагостойким, чего нельзя сказать о других видов теплоизоляции. Выбор в качестве утеплителя каменной ваты, кстати, может быть достаточным для того, чтобы крыше в районе дымохода не требовалась дополнительная паро- и гидроизоляция, в том числе и на двускатной мансардной крыше.

Возвращаясь к кровельному пирогу, нужно сказать о том, что узел примыкания паро- и гидроизоляции к коробу выполняется классическим способом, который применяется при таких видах припятствий.

Для того, чтобы сохранить герметичность, полотна надрезается конвертом, края которого заворачивают до стропил и балок. Края конверта после этого необходимо будет зафиксировать, используя скобы и гвозди. Изоляцию можно также прижать к контр обрешетке.

Для того, чтобы исключить проникновение влаги, места соприкосновения материалов следует дополнительно обработать герметиком, специальным клеевым составом или лентами.

Однако, среди специалистов существует мнение, что если дымовая труба достаточно длинная, и имеет дополнительный теплоизоляционный слой, то ее температура в месте выхода на крышу на практике не превышает отметку в 60 градусов. В этом случае отсутствует опасность возгорания полимерных пленок в «пироге».

Соответственно, при этом не требуется специальная защита паро- и гидроизоляции от воспламенения, следовательно разрешается их соприкосновение с печной трубой, а места примыкания нужно всего лишь проклеить скотчем. А чтобы исключить проникновение в систему воды, требуется установить желоб.

Далее поговорим о некоторых аспектах, которые внесут окончательную ясность в вопрос установки на крыше трубы.

В случае, если вы решили отказаться от монтажа короба, позаботьтесь о том, чтобы оставить расстояние между трубой и горючими материалами.
Помните, что оптимальным вариантом является отсутствие стыков на трубе.Когда такой возможности нет, делайте стыки выше, чем место выхода трубы из потолка, но ниже чем то, где располагается обрешетка и кровельные слои.
Все места примыканий необходимо стянуть, используя для этого железные хомуты, после чего потребуется асбест, который нужно обернуть и закрепить.
Если вы хотите реализовать вашу трубу в виде кирпичной кладки, используйте для этого специальный обожженный кирпич, предназначенный для печей. Для кирпичной трубы подходит любой вид вяжущего раствора, можно использовать как липкую глину или цемент, так и известковые или гипсовые растворы.
В настоящее время существуют также готовые дымоходы, их вы тоже можете использовать, тем более, что они приобретают все большую популярность на рынке стойматериалов. При использовании готового дымохода вам потребуется только установить на крыше трубу.
Обратите внимание на такие изделия, так как они оснащены хорошей изоляцией и вам не потребуется прилагать дополнительные усилия для ее устройства.

Совет! Установка козырька не только поможет защитить трубу от осадков и конденсата, но и снабдит материал кровли противопожарной защитой. Козырек устанавливается на финальном этапе работ.

Защищаем стыки

Необходимо обеспечить плотное примыкание кровли к дымоходу, с этой целью устанавливается внутренний фартук.

Для этих целей можно использовать стальной или оцинкованный профиль. Необходимо расположить планку на стенках трубы и отметить место верхней кромки фартука. После этого по готовой отметке используя болгарку или шлифмашинку прошторбить стенку трубы.

Монтировать внутренний фартук нужно начинать с нижней части, заводя края профиля в шторбу, после чего осуществлять монтаж по остальным стенкам и оставлять нахлест 15 сантиметров. Необходимо проследить за тем, чтобы верхние части элемента совпадали со шторбой, после чего прикрепить с помощью саморезов.

Закончив монтаж фартука, необходимо будет установить галстук, для того, чтобы обеспечить отток воды.

Галстук должен быть направлен либо вниз, на карниз крыши, либо в ендову. Лист галстука можно снабдить бортами, согнув его плоскогубцами.

Когда эти работы завершены, нужно укладывать кровельный материал, который монтируется вокруг трубы. Поверх него требуется установить наружный фартук, выполняющий декоративную функцию. Принцип установки у него такой же, как у внутреннего, но шторба не требуется.

Для облегчения этой задачи также можно приобрести готовые материалы для дымоходов шатровых скатных крыш своими руками. В большинстве случаев, это изделия округлой формы, изготовленные из стали, соединенные с фартуком. Дымоход находится внутри клапана.

https://.com/watch?v=c2qJ74CCw58

Если вам необходимо вывести через крышу металлическую трубу, стоит знать, что принцип работы здесь будет точно таким же, как и с другими видами труб.

Источник: https://krovlyaguru.com/dopolnitelnye-jelementy/pechnaja-truba-na-kryshe-kak-pravilno-vyvesti.html

Как вывести дымоход через крышу

Обогревательные приборы – обязательный элемент каждого жилого дома. Они призваны обеспечивать комфортную для жизни температуру в помещении в холодные времена года. В регионах России этот период в среднем составляет 6 месяцев, в отдельных местах – до 10 и более. Получение дополнительного комфорта сопряжено с определенным риском возникновения возгорания.

По этой причине повышенное внимание необходимо уделять дымоходам, выводящим наружу помещения дым и продукты сгорания от устройств обогрева. В этой статье будет рассмотрено, как вывести дымоход через крышу безопасно и по всем современным нормам и правилам.

Дымоходная труба применяется в устройствах, где тепло образуется методом сжигания различного топлива. Этим топливом являются дрова, уголь, газ или прочие горючие вещества. Отвод продуктов горения по трубе через кровлю регламентируется требованиями СНиПа 41-01-2003. Некоторые моменты считаются частично устаревшими, но большинство надзорных служб опираются именно на этот документ. Поэтому, требования и нормативы, содержащиеся в нем, являются обязательными для выполнения.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:

сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Высота подъема трубы и место ее прохода в кровле

Дымоход на крыше может быть размещен правильно, только если правильно выбрано место вывода трубы через кровлю. Этот фактор может повлиять на правильное функционирование системы отопления. Для предотвращения ошибок при монтаже необходимо руководствоваться существующими требованиями противопожарной безопасности, а также строительными правилами и нормативами. Основные моменты обустройства:

Дымоходные трубы располагают максимально близко к коньку, самому высокому месту кровли. Обычно расстояние до конька не превышает одного метра.
Расчетная высота дымохода относительно конька крыши составляет не менее полуметра. Это позволяет обеспечить хорошую печную тягу.
Чем сильнее поднята труба дымохода над коньком, тем сильнее будет создаваемая сила тяги. Этот показатель особенно важен для печей и каминов.
Если труба будет располагаться вдалеке от конька, потребуется больший отрезок, чтобы высота подъема дымоотвода над крышей соответствовала расчетным рекомендациям.
Расчет диаметра трубы и высоты подъема необходимо производить согласно рекомендациям производителя теплогенерирующего оборудования. Желательно за ними обратиться к специалисту.
В идеале, дымоход должен состоять из вертикально установленных труб без изгибов. При необходимости допускается монтирование горизонтальных отрезков длиной не более одного метра.
Проход дымохода через крышу нужно разместить на участке между частями силового каркаса кровельной системы так, чтобы не пришлось нарушить целостность ее элементов.

Основная проблема обустройства трубы сквозь крышу кроется в том, что при прохождении дыма или продуктов горения температура конструкции повышается, и это может привести к возгоранию материалов, из которых изготовлены элементы кровли или стропильной системы.

Гибкий проход для круглого дымохода

Обычно, в частном жилом строительстве приходится сталкиваться с обустройством дымоотводящих и вентиляционных труб круглого сечения. Как можно установить дымоход через элементы крыши, чтобы еще и обеспечить герметизацию места прохода? Для этого применяют специальную конструкцию – эластичный проходной элемент кровли. Это изделие выполнено из особого прочного силикона или резины.

По форме напоминает воронку с широкими полями круглой или квадратной формы. Эти поля называют фартуком. Эластичный проходной элемент, благодаря гибкости материала, может принимать любую конфигурацию. Это позволяет применять его на крышах с любым углом ската и любыми финальными покрытиями. Материал, из которого он изготовлен, должен выдерживать максимально низкие и высокие температуры, а также иметь устойчивость к воздействию внешней среды.

Выпускаются эластичные проходки различных цветов и конфигураций.

Выбирая, какую проходку приобрести, нужно ориентироваться на диаметр дымоотвода и цвет финишного покрытия кровли. Выпускаются универсальные изделия, похожие на ступенчатую пирамиду, они подойдут для любого диаметра трубы. Размер подгоняется с помощью ножниц, которыми подрезают проходку до необходимого уровня.

Установка эластичного фартука на кровлю осуществляется достаточно просто. Для этого необходимо приложить его к дымоходному проходу, сверху прижать металлическим кругом, в котором предусмотрены отверстия под саморезы, нанести на место соприкосновения с кровлей огнестойкий герметик и прикрутить при помощи отвертки или шуруповерта.

Для кровли с экстремально крутыми углами необходимо применять специальную разновидность проходок с фиксированным углом монтажа прижимного фланца.

Жесткий металлический проходной патрубок

Для обустройства дымоходов можно применять другой вид проходных изделий для труб круглой конфигурации – проходной патрубок, изготовленный из металла. Его используют в тех случаях, когда необходимо обустроить проход трубы дымохода сквозь кровлю без рельефа. Такие готовые изделия из оцинкованной или крашеной стали делаются под фиксированный угол ската крыши.

Для приобретения необходимо измерить этот угол у вашей кровли. Осуществление монтажа такого изделия выполняется в таком порядке:

Для начала нужно вырезать в кровле подходящее по размеру отверстие. Для точности заранее с помощью маркера наносится разметка на поверхность кровельного материала. В зависимости от используемого финального покрытия резку осуществляют при помощи болгарки, лобзика или специальных ножниц. Желательно отступить на один сантиметр внутрь размеченной окружности.
После этого необходимо удалить гидро- и термоизоляцию из полученного отверстия, соорудив свободный проход для трубы. Если возникнет потребность в удалении обрешетки, нужно аккуратно отпилить их.
С внутренней стороны кровли надо прикрепить лист из огнезащитного материала с отверстием по диаметру трубы с запасом в 15 см с каждой стороны.
Просунуть часть дымоотвода в отверстие и соединить его с основным дымоходом. Место соединения необходимо закрепить при помощи хомута.
Надеть проходной элемент на трубу дымоотвода, закрепив его на поверхности кровли жаростойким герметиком и шурупами с защитной шляпой.
Нарастить с помощью сегментов трубу до высоты, превышающей высоту конька как минимум на один метр.

В некоторых случаях рекомендуется использовать другой способ. Суть его в том, что необходимо заранее сделать выведение в проходном коробе дымоходной трубы, обложить ее специальным изолирующим материалом, например базальтовой ватой, а после этого вся конструкция закладывается в кровлю.

Обустройство прямоугольных дымоотводов

Дымоходная труба печки или камина, как правило, выполнена из кирпича и имеет квадратную или прямоугольную форму. В этом случае для обустройства прохода кровли необходимо применять другой способ.

Когда кладка дымоходной трубы подходит к кровле, в ней нужно вырезать отверстие расчетного размера с допуском около 6 см. С помощью него будет выведена труба над крышей. Несмотря на то, что жаропрочный кирпич отлично сдерживает тепло внутри дымохода, снаружи эту трубу нужно обложить листами из асбеста. Эта мера защитит стропила от воздействия высоких температур.

На выступающую часть кирпичной трубы металлическим профилем крепят гидроизоляцию на алюминиевой подложке, а ее нижний край закрепляют к кровле при помощи герметика. Далее, некрасивую гидроизоляцию дымохода на крыше закрывают специальным декоративным фартуком. Он представляет собой четыре детали и монтируется на кровлю, делая переход эстетичным и защищенным от воздействий.

Грамотно обустроенный вывод труб не испортит внешнего вида кровли, не допустит проникновения влаги и является полностью безопасным по противопожарным требованиям. Отделка дымохода на крыше осуществляется в зависимости от дизайна кровли и желания домовладельца.

Устанавливать дымоход — работа достаточно ответственная и сложная. Необходимо заранее продумать все этапы монтажа и получить консультацию у специалиста.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/kak-pravilno-ustanovit-dymoxod-cherez-kryshu.html
