Как правильно загерметизировать трубу на крыше?

В этой статье:

герметизация трубы на крыше

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.

На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

Герметизация овальной и круглой трубы

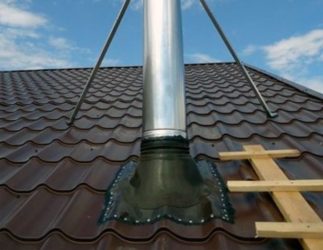

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

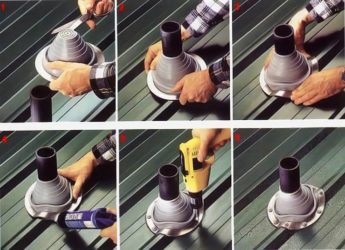

Герметизация трубы на крыше из профлиста выполняется следующим образом:

Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.

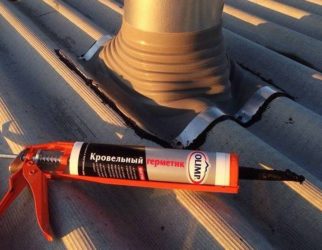

Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.

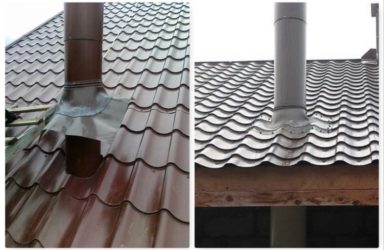

На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

:

Источник: http://info-krovlya.ru/remont-krovli/germetizaciya-truby-na-kryshe.html

Как герметизировать трубу на крыше из профнастила

При правильной укладке профнастила на крышу дома можно гарантированно избежать протечек во время дождей и весеннего таяния снега. По этому критерию можно судить о надежности кровли. Следует помнить, что любая конструкция крыши состоит из множества элементов. В список входят ендовы, фронтальные планки и конек. Однако, исходя из практики, самым рискованным в плане протечек элементом является печная труба.

Несколько десятилетий назад печники справлялись с этой проблемой при помощи утолщения кирпичного дымохода. Однако такая работа требует определенных знаний и навыков, а современные конструкции все чаще возводят из металла. Обычно дымоходы выполняются с круглым сечением. Разобраться, как заделать трубу на крыше из профнастила, поможет простая инструкция.

Причины протечек

Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.

Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.

Если работы выполнены некачественно, возникает множество проблем:

Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.

Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.

Особенности монтажа

Что необходимо выполнить, чтобы в точках примыкания трубы к профнастилу не возникало протечек? Для этого требуется правильно загерметизировать стыки. Опытные монтажники отмечают, что при решении проблемы важно учесть и расположение дымохода. Чем ближе печная труба расположена к коньку, тем меньше воды попадает на ее стык с дымоходом. Риск протечек в этом случае снижается.

Кроме того, труба, установленная максимально высоко по скату, имеет наименьший участок, расположенный в зоне холодного воздуха. Это позволяет минимизировать образование конденсата, способствующего нарастанию сажи внутри дымохода. Кроме того, если в трубе постоянно образуется конденсат, стенки трубы подвергаются воздействию кислоты, разъедающего металл.

Следует отдельно рассмотреть разные конструкции печных труб, чтобы разобраться как оформить их стык с кровлей из профнастила.

Прямоугольные изделия

Сегодня все больше производителей заботится о том, чтобы стыки кровли и дымоходных труб были надежно защищены от воды. Для этой цели разрабатываются специальные доборные элементы. Они устанавливаются возле ендов, конька, труб. Такие элементы называются фартуками.

Главным назначением фартука является сбор воды, стекающей по дымоходу и кровельным скатам. При помощи таких устройство влага отводится к карнизу в систему стока. Однако в процессе монтажа важно учитывать один важный момент. Нужно позаботиться о правильной гидроизоляции.

Как известно, под профнастил следует в обязательном порядке укладывать гидроизоляционную пленку. Не имеет значения, утепляется кровля или нет. Вместе примыкания трубы к кровельному покрытию выполняется разрез для устанавливаемого дымохода. Края разреза оставляются шириной от 50 до 100 мм.

В дальнейшем они будут закреплены непосредственно на дымоходной конструкции.

Однако это не все моменты, которые необходимо учесть. В местах соединения необходимо создать усиленный слой гидроизоляции. Поэтому довольно часто под фартук устанавливают специальную ленту. Ее необходимо располагать под фартучными планками, расположенными сверху. Частично лента заходит на профнастил. Схема работы при создании гидроизоляционного слоя должна быть такой:

сначала ленту наносят на нижний край дымоходной трубы;
после этого стыки необходимо заделать по бокам трубной конструкции;
на завершающем этапе обклеивается верхняя кромка дымохода.

Нередко случаются ситуации, когда необходимо провести трубу печки через уже созданную крышу из профнастила. Эту работу можно выполнить довольно просто. Однако необходимо учесть одну тонкость. Нужно, чтобы отверстие для дымохода в кровельном материале было меньше самой трубы на 1,5-2 см. В этом случае дымоход не сможет пролезть. Но для этого кромки профнастила просто надрезают и выгибают.

После монтажа дымохода они будут плотно прилегать к нему. Это позволяет создать дополнительную защиту стыка от протечек. Под профнастил в таком случае обязательно следует монтировать нижнюю планку фартука, а сверху – ленту гидроизоляции.

Примыкание трубы в коньке

Легче всего заделать стык трубы с крышей из профнастила, если она проведена через конек. То повышает надежность соединения. В подобных конструкциях невозможно образование снеговых карманов. Риск появления протечек возникает именно при их наличии.

У подобных вариантов имеется и один существенный недостаток – для проведения трубы через верх крыши следует разделить коньковый элемент. Это означает, что под края участков нужно установить две дополнительные стойки. Герметизировать место примыкания можно при помощи фартука.

Однако он должен иметь определенную конфигурацию. Изготавливается такой элемент из гладких металлических листов.

Внимание! Часто пространство между профнастилом и фартуком заполняют герметиком на силиконовой основе. Современные производители предлагают потребителю воспользоваться самоклеящимися лентами, которые выполняются из бутилкаучука.

Верхняя зона примыкания между должна герметизироваться стандартным методом – при помощи верхних элементов фартука, заделанных сверху герметиком. Силиконовый состав не боится высоких температур.

Стык трубы и профнастила на скате

Не во всех случаях планировка здания позволяет вывести дымоход через конек кровли. Поэтому выбирается другой путь – сделать отверстие на скате. В этом случае работы по заделке примыкания существенно усложняются.

Основная цель – правильно установить верхний элемент фартука. Поэтому основным правилом является монтаж этого элемента под профнастил.

Внимание! Если верхняя сторона дымоходной конструкции обладает шириной больше 80 см, на нее устанавливается фасонный фартук с разуклонкой. Напоминает такая конструкция волнорез, отводящий воду в разные стороны от дымохода.

Монтаж такого фартука связан с определенными сложностями. Кроме того, в местах примыкания его элементов и профнастила получается две ендовы. Их герметизировать нужно таким же образом, как и ендовы крыши. Это требует установки дополнительных планок и усиления гидроизоляции.

Круглая труба

Многие дымоходные конструкции для печей укомплектовываются круглыми каналами, изготавливаемыми из металлического листа. Такие изделия являются многослойными и дополнительно утепляются. Герметизируется такая труба множеством способов. Стоит разобрать наиболее популярные:

Проход этих конструкций может герметизироваться битумными производными. Довольно часто для такой цели применяют рулонные материалы.
Монтаж самоклеющейся ленты. Этот материал имеет фольгированный слой.
Установка специальных фартуков, изготавливаемых в виде колпаков. Еще они носят название кровельных проходов. Эти приспособления отличаются простотой и надежностью. Их нужно надевать на трубу с круглым сечением и крепить к обрешетке крыши.

Когда под крышей дома располагается жилое мансардное помещение, проход для трубы нужно не только загерметизировать, но и тщательно утеплить. Зазор, образуемый между фартуком и трубой, необходимо закрыть при помощи специальной термоустойчивой прокладки. Ее крепят на плоскость изделия.

Как видно, оборудовать стык крыши из профнастила с печной трубой можно самостоятельно, зная особенности установки различных конструкций. В процессе работы важно следовать технологии. Это обеспечит герметизацию места примыкания.

Как сделать проход в профнастиле без нарушения стропильной системы

Если утепленный кровельный пирог уже выполнен, возникнет немало проблем с проведением через него дымохода. Основная сложность заключается в соблюдении требований пожарной безопасности. При этом нужно сохранить целостность паро- и гидроизоляции.

Конструкция дымохода должна размещаться на некотором удалении от деревянных стропил. Поэтому проход трубы через крышу из профнастила создается в специальном коробе, который состоит из стропил, находящихся рядом с дымоходным каналом. Между ними закреплены две балки.

Они размещаются выше и ниже дымоходной конструкции. От поперечных балок и стропильных ног до дымоходной конструкции выбирается в соответствии с нормативами пожарной безопасности. Этот показатель находится в диапазоне от 130 до 250 мм.

Он зависит от материала, из которого изготавливается дымоходная конструкция.

Внутреннюю часть короба необходимо заполнить утеплителем с негорючими свойствами. обычно применяется материал высокой плотности, изготавливаемых с применением базальтового волокна. Он обладает низкой гигроскопичностью, в сравнении с обычными утеплителями.

Чтобы обеспечить герметичность крыши, на гидро- и пароизоляцию в месте прохода трубы необходимо прорезать профнастил конвертом. Его края следует закрепить снаружи деревянного короба.

Источник: https://prospera-stroy.com/kak-germetizirovat-trubu-na-kryshe-iz-profnastila/

Гидроизоляция трубы на крыше

Сегодня стало обычным делом строительство домов и дач с каминами, печным отоплением, сауной и твердотопливными плитами.

Устройство печной трубы.

Поэтому одной из главных забот владельцев является “труба на крыше”, т.е. гидроизоляция печной трубы (или труб).

Если труба защищена неправильно, в результате перепада температур образуется конденсат, стекающий в дымоход. Его испарение мешает тяге и создает излишнее давление, под действием которого печь может даже разрушиться. Нужно ли говорить, насколько сложным будет ремонт?

Дымоходы, имеющие гидроизоляцию, равномернее прогреваются в процессе отапливания помещения, повышают теплоотдачу, делают использование печей безопаснее, поскольку конденсат уходит вместе с дымом. Правильно устроенная труба на крыше сулит владельцу дома спокойную жизнь.

Как правильно сделать гидроизоляцию трубы?

Сегодня рынок предлагает множество современных материалов, необходимых для герметизации трубы на крыше:

Никогда не производится гидроизоляция печных труб строительными и бытовыми герметиками на основе силикона, а также заливка стыков битумом.

Для производства работ понадобятся такие инструменты:

Гидроизоляция нижней части трубы крыши.

линейка;
нож или ножницы для раскройки рулонных материалов;
малярная кисть;
металлический валик;
стамеска и молоток;
шурупы или гвозди;
рабочие перчатки.

Герметизация трубы проводится поэтапно и делается таким образом:

Вначале производится тщательная разделка поврежденного места кровли. Затем битумной мастикой к трубе приклеивается диффузная мембрана. Перед этим трубу грунтуют для лучшего сцепления с битумом. Затем края мембраны нужно завернуть наверх и проклеить мастикой. Теперь, в случае попадания влаги на мембрану, она через такое устройство не проникнет вглубь крыши.

Подойдет и способ изоляции дымовой трубы при помощи сварки. Единственным минусом сварочных работ является необходимость покрыть место изоляции для надежности эпоксидной шпаклевкой и покрасить. Особого внимания обычно требует место, расположенное над дымоходом. Жалеть герметик не следует, тогда не придется делать сложный ремонт.

Этапы гидроизоляции верхней части трубы.

Оптимальным вариантом гидроизоляции печной трубы считают отделение примыкающей к дымоходу зоны от остальной крыши путем создания отдельного короба. Собрать его можно из деревянных балок и стропил. Обязательно соблюдают расстояние от трубы до стен короба: оно должно быть не меньше 15 см.

Зону вокруг дымохода, после того как сделана разделка места протечки, необходимо заполнить негорючей теплоизоляцией (каменной ватой). Слои кровельного пирога к дымоходному коробу подводят традиционным способом. Для максимальной защиты от влаги места стыков короба и пленок герметично уплотняют специальными клеевыми составами, гарантирующими нескорый ремонт.

Такое устройство подойдет тем, у кого кирпичная труба на крыше. Изоляция получается отличной.

Производители дымоходов и кровельного оборудования сегодня предлагают домовладельцам, у которых труба на крыше, специальное устройство для дымовых труб с круглым сечением – кровельный проход. Это плоский стальной лист-основание, соединенный с фартуком в виде колпака, через который пропускается круглый дымоход. Правильно не скреплять устройство с дымоходом «намертво», чтобы конструкция не повредилась при усадке крыши. На место стыка фартука и трубы надевают специальный стальной хомут («юбку») и закрепляют его термостойкой прокладкой. Через нее вода не попадает под фартук, герметизация получается надежной, и труба на крыше не доставляет хлопот.

Как защититься от протечек через стыки?

Понятно, что разделка и ремонт протекающей крыши – хлопотный и непростой процесс. Поэтому для герметичного примыкания к печной трубе кровельного материала мастера рекомендуют сделать внутренний фартук. Используются для этого нижние планки примыкания. Прикладывая планку к стенкам трубы, отмечают на стенке верхнюю кромку планки.

По этой линии болгаркой пробивают штробу. Установку внутреннего фартука начинают с нижней стенки трубы. Заводят край фартука в штробу и затем монтируют его на остальные стенки с нахлестом в 15 см. Край планки, вставленный в штробу, герметизируют. Нижние планки примыкания нужно правильно подрезать по месту и закрепить саморезами.

После нижнего фартука очень важно правильно сделать «галстук» – это плоский лист гидроизоляции, который подкладывают под нижний элемент внутреннего фартука. Через галстук пойдет сток воды, его нужно установить в направлении вниз до карниза крыши. По краю галстука обычно советуют сделать бортик.

Затем сверх такого устройства монтируют кровельный материал. Когда покрытие кровли вокруг печной трубы завершено, нужно сделать наружный декоративный фартук. Обычно его изготавливают из верхних планок примыкания и устанавливают так же, как внутренний. Единственное отличие заключается в том, что верхнюю кромку его крепят без штробы, прямо к стенке трубы. Правильное устройство гидроизоляции трубы позволит много лет не вспоминать слово “ремонт”, и труба на крыше не станет головной болью.

Поделитесь полезной статьей:

5 273

Сложно поспорить с утверждением, что каждый частный дом обязательно должен иметь печь в гостиной комнате. В то же время большинство современных жилищ оснащают декоративным камином, который не только создаёт комфорт и уют в помещении, но и дополняет его интерьер, делает пространство уникальным и неповторимым. Немаловажным фактором будущей печи является способность правильно работать. Это требует при строительстве определенных знаний и навыков. Гидроизоляция трубы на крыше – один из самых сложных видов работ по устройству гидроизоляции.

Первое, на что рекомендуется обратить внимание – на установку дымохода и устройство его на крыше постройки. Стоит заметить, что для такой конструкции крайне важно сделать качественную теплозащиту и гидроизоляцию, поскольку они непосредственно влияют на долговечность, практичность и безопасность такого объекта.

Для чего необходима изоляция трубы печи?

Главным требованием пожарной безопасности при организации трубопровода печи или камина в доме является выполнение его противопожарной изоляции. Она убережет от возгорания всех предметов и конструкционных элементов, которые в той или иной степени будут контактировать с дымоходом.

Обязательным условием осуществления печного монтажа является обеспечение правильной гидроизоляции кровли, за счет чего устраняется вероятность возникновения протечек в местах стыковки.

Чаще всего протекание воды в месте около дымохода вызвано плохой герметизацией крышной разделки. Грамотно выполненная гидроизоляция печной трубы предотвратит попадание в помещения воды и талого снега при любых погодных условиях.

Применение специализированных гидроизоляционных материалов и соответствующие работы способны значительно улучшить возможности печной системы отопления, исключить вероятность любого образования конденсата на внутренней поверхности стенок. Вдобавок ко всему избыточная влага способна привести к нежелательному задымлению помещения. Еще одним побочным эффектом станет избыточное давление и уменьшение коэффициента теплоотдачи. Естественно, неэффективное отопление вряд ли кого-то устроит.

На что стоит обратить внимание

Технические характеристики и свойства разных материалов отличаются. Для гидроизоляционных работ определяющим условием является температура сгорания топлива, величину которой необходимо учитывать при выборе огнеупорного герметика. Печные трубы изготавливаются из следующих материалов:

— асбестоцемент;
— керамика;
— металл;
— огнеупорный кирпич.

Подавляющая часть печных труб имеют квадратное или прямоугольное сечение. Эта особенность объясняется тем, что для них существует больше готовых решений, которые используют при строительстве. Вид сечения будет определять примыкающую к крыше конструкцию, вид которой также может изменяться для разных наружных отделок трубы.

Изоляционные работы можно упростить и свести к минимуму при правильном размещении трубы на поверхности крыши, для чего рекомендуется пользоваться услугами профессионального проектировщика и специалиста по строительству. Как правило, дымоход размещают как можно выше над кровлей и направляют его по прямой траектории. Хорошим местом для этого может стать область у козырька крыши. Такой подход, в зимнее время, исключит образование снежных карманов, и значительно упростит процесс создания гидроизоляции.

Согласно существующим нормам и требованиям, предельный температурный максимум в месте соприкосновения трубы и кровли не должен быть более 50 градусов.

Отличным решением считается кирпичный дымоход, в котором толщина кладки даже теоретически не способна вызвать прогревание выше указанной отметки.

Что необходимо для гидроизоляции?

Прежде всего, стоит обратить особое внимание на то, что при гидроизоляции печной трубы нельзя пользоваться обычными строительными герметиками.

Весь перечень работ по гидроизоляции печной трубы возможно выполнить, имея следующий набор инструментов:

1 — ножовка по металлу и по дереву;
2 — короб из дерева;
3 — монтажные скобы;
4 — вата на минеральной основе;
5 — строительный уровень и отвес;
6 — асбестовая прокладка;
7 — металлические листы;
8 — мастика или грунт;
9 — кровельные материалы;
10 — дюбели;
11 — жаростойкий герметик;
12 — теплоизоляционные материалы;
13 — штукатурка.

Начинать изоляционные работы трубы следует с установки короба из дерева между крышей и печной конструкцией, с обязательным выполнением зазора между древесным каркасом и стенками дымохода. Согласно противопожарным и строительным нормам зазор должен быть не менее 100мм, который впоследствии заполняется материалами на негорючей основе и минимальной теплопроводностью. Достойным решением станет самая обычная минеральная вата и аналогичные по своим свойствам материалы.

Расстояние от трубы до горючих материалов выбирается согласно СНиП.

Слои пароизоляции и гидроизоляции обязательно разрезаются крест-накрест в месте контакта. После этого края крепятся посредством монтажных скоб к стропильным и балочным элементам.

Изоляционные элементы закрепляют специальными рамками по периметру прохода в крыше:

— гидроизоляционную пленку прижимают с помощью обрешетки и контр обрешетки;
— пароизоляционную пленку прижимают основанием для укладки материала для отделки чердачного или мансардного помещения.

Это позволит надежно создать изоляцию трубы.

Как сделать гидроизоляцию трубы печи?

Конструкция гидроизоляции дымохода зависит от нескольких факторов, например, от вида материала из которого изготовлена кровля, но общие правила одинаковы для всех видов труб и крыш.

Выполнить работы возможно несколькими путями, при этом самым простым является вариант, осуществляемый при помощи рулонных строительных материалов. Ниже приведем последовательность действий при гидроизоляции:

1. Труба покрывается грунтовкой или мастикой, с последующим креплением на крыше специальной мембраны, края которой заворачивается к печной конструкции и плотно обжимаются с помощью металлических планок. За счет этого влага будет скатываться по кровле, не попадая в места стыковки корпуса трубы и элементов кровли.

2. Из металла изготавливается верхний и нижний галстуки и закрепляются вокруг печной трубы. Нижний галстук должен доходить до водостока.

3. Рулонный изоляционный материал кровли укладывается внахлест, что гарантирует безопасный слив воды. Допускается крайний лист делать, как коротким, так и длинным, поскольку качественно на эффективности гидроизоляции это не скажется.

4. Затем все элементы обрабатываются мастикой, особенно места соединений материалов. При помощи жаростойкого герметика, заполняются крупные щели.

5. Поверх конструкции укладываются основные кровельные компоненты, с герметизацией мест стыка. Сверху накладывается металлический фартук, и осуществляются окончательные работы по герметизации.

Теплоизоляцию дымохода и гидроизоляцию печной трубы принято производить только с внешней стороны. Теплоизоляционные материалы укладываются только после нанесения штукатурки, до момента ее окончательного застывания. Только после этого можно делать облицовку.

Заключение

Таким образом, можно подытожить, что от протечки может спасти только правильная гидроизоляция трубы на крыше, при этом имеется несколько вариантов ее осуществления. Зачастую теплоизоляционные работы и герметизация осуществляются на основе каолиновых плит. В свою очередь они состоят из соединения кремния, асбеста и смесей извести. Основным компонентом герметизации должна стать огнеупорная вата или рулонный фетр.

Источник: http://krovlya-mp.ru/gidroizolyatsiya-truby-na-kryshe.html

Противопожарная изоляция и гидроизоляция печной трубы на крыше

В большинстве случаев при строительстве частного дома делают печное отопление, так как газопровод в сельской местности, а тем более централизованное отопление большая редкость.

Часто даже с системой отопления, работающей на газовом или твердотопливном котле, владелец дома желает сделать в своем жилище камин. Здесь возникает необходимость вывода дымохода и устройство трубы на крыше.

Изоляция печной трубы это очень важное мероприятие, от того насколько правильно и надежно будет проведена гидроизоляция печной трубы на крыше зависит комфорт, долговечность и безопасность строения.

Для чего нужна гидроизоляция печной трубы

Хорошая изоляция печной трубы важна для пожарной безопасности, и для защиты крыши от протекания. Изоляция дымовых труб решает такие задачи:

Защищает в местах контакта с трубой элементы стропильного каркаса и кровельное покрытие от возгорания.
Обеспечивает гидроизоляцию кровли и устраняет протечки в месте вывода трубы.

Кроме всех перечисленных выше задач, которые решает изоляция дымохода, хорошая гидроизоляция улучшает еще и качество печного отопления, так как предотвращает образование конденсата на дымоходной трубе, а, следовательно, и стекания воды по дымоходу.

Во время отопления испарения конденсата создают в дымоходной трубе повышенное давление, которое мешает тяге и снижает качество обогрева помещения.

Если труба плохо изолирована, снижается показатель теплоотдачи отопительной системы, и она работает не эффективно. А если в дымоходе есть трещины, то при воздействии высокого давления они увеличиваются, что приводит к разрушению печной конструкции. Конденсат, скопившийся в дымоходе, может послужить причиной задымления при отопительном процессе.

При правильном размещении трубы на крыше создание изоляции дымохода упрощается. Поэтому еще на этапе проектирования сооружения нужно предусмотреть правильное расположение выхода трубы на крыше. Дымоход лучше делать прямым и длинным, тогда его функциональность будет выше. Самое оптимальное место для выхода трубы на крыше – это область ската возле конька. Такое размещение трубы позволяет предупредить зимой создание снеговых карманов, не осложняет монтаж стропильной системы и позволяет легко изолировать место вывода трубы на крышу.

По правилам пожарной безопасности, температура дымовой трубы в местах, где она контактирует с элементами кровли, не должна быть больше 50 градусов. Если труба кирпичная, то благодаря толщине стенок, ее температура при отоплении дома не превышает установленные нормы, но для металлической трубы требуется ее дополнительная изоляция в целях пожарной безопасности, а также теплоизоляция для предупреждения появления конденсата и улучшения работы отопительной системы.

Как сделать противопожарную изоляцию печной трубы

В целях противопожарной изоляции печной трубы между трубой и крышей сооружают деревянный короб. Дымовая труба находится внутри короба. Расстояние от трубы до стенок короба должно быть не менее 15 см. Пространство между стенками короба и стенками трубы заполняют негорючим материалом с низкой теплопроводностью. Использовать для этого можно минеральную вату или другие негорючие материалы. Вместо деревянной коробки можно сделать сварную коробку из оцинкованной стали.

Все слои кровли: пароизоляцию, теплоизоляцию и гидроизоляцию разрезают в месте прохода трубы и закрепляют скобами к стропилам и поперечным балкам. Изоляционный слой закрепляется с помощью рамки вокруг кровельного прохода. Таким способом обеспечивают надежную противопожарную изоляцию печной трубы от возгорания элементов крыши.

Сейчас в продаже есть готовые модульные дымоходы с теплоизоляцией. В их конструкцию входит керамический сердечник, слой базальтовой ваты и внешний корпус, созданный из легкого бетона. Установка дымохода из модульных блоков не представляет сложности.

Сначала между печью и дымоходом устанавливают асбестовую прокладку, на которую наносят слой раствора и помещают модуль, выравнивая его по уровню. Все последующие модульные блоки закрепляются слоем раствора. Когда модульный дымоход установлен, изолируют место прохода трубы через крышу.

Способы гидроизоляция дымовых труб

В местах, где дымоходные трубы проходят через кровлю возникают условия для протечек, чтобы избежать протекания кровли, нужна надежная гидроизоляция печной трубы на крыше. Крыши и трубы по конфигурации и материалу бывают разные, поэтому есть несколько вариантов гидроизоляции труб на крыше.

Если крыша шиферная или из профнастила, труба сделана из асбеста, а фартук цементный, то для изоляции необходимо демонтировать цементный фартук, примыкающий к трубе и кровле. Возле трубы потребуется снять куски шифера. А ее саму нужно проверить на целостность.После всех подготовительных мероприятий, делаем из листового железа новый фартук. Места примыкания печной трубы к фартуку герметизируем, пользуясь для этого портландцементным тестом или специальными огнеупорными мастиками. После чего, места, где края фартука соприкасаются с шиферными листами, обмазываем цементом.Такая гидроизоляция печных труб — самый дешевый способ защитить от протекания свою кровлю. Можно изолировать место, где соприкасается труба с крышей специальной наплавляемой изоляцией для крыши, если же шиферные листы лопнули, то в любом случае их нужно демонтировать. Если у вас труба кирпичная, но все остальное совпадает, тогда нужно выполнить обмазку кирпичной кладки.

Другой вариант гидроизоляции печной трубы подойдет для крыши из металлочерепицы и кирпичной трубы. Чтобы сделать фартук, нужно приобрести плоские листы из аналогичного материала. Из этих листов выполняется обычный фартук для обвязки трубы. А для круглой трубы можно вместо самодельного фартука приобрести готовые элементы в виде резиновых гофров. Если от конька до трубы большое расстояние (более двух метров), то можно применить для изоляции металлизированные битумные ленты.

Гидроизоляция печной трубы

Рассмотрим более подробно один из способов гидроизоляции трубы на крыше с помощью рулонных материалов. Гидроизоляция печных труб — процесс не сложный технически, состоит он из нескольких этапов.

Трубу покрываем грунтовкой и клеим супердиффузионнау мембрану. В качестве грунтовки можно использовать полимерно-битумную мастику. Мембрану приклеиваем к крыше, края ее должны заходить на трубу. Осуществив укладку мембраны таким способом, мы не дадим влаге проникать под мембрану.
Из металла делаем верхний и нижний галстуки. На обрешетку набиваем бруски и закрепляем на них уголки.
Листы рулонного материала укладываем внахлест, чтобы добиться правильного стекания воды. Лист, который будет находиться снизу, может идти до свеса кровли или может быть короче, так как вода в любом случае не сможет попасть на трубу. Места стыков изолируем битумной мастикой. Уголки к обрешетке крепятся дюбелями, щели обрабатываются жаростойким герметиком.
Поверх конструкции укладывается кровельный материал, битумной мастикой герметизируют места стыков. Сверху укладывают пластиковый фартук и, используя ленту Ондуфлеш, заканчивают герметизацию.

Теплоизоляцию печных труб на крыше и дымоходов проводят только снаружи. Сначала дымоходы штукатурят, сверху на мокрую штукатурку укладывают теплоизоляционные материалы и делают облицовку.

Материалы для герметизации и теплоизоляции трубы на крыше

Для герметизации и теплоизоляции трубы на крыше чаще всего применяют плиты из миллитового кремнезема, или, как их еще называют, каолины. Это прочный и гибкий материал, абсолютно экологичный, который не горит и выдерживает резкие перепады температур.

Плиты из миллитового кремнезема для тепловой изоляции изготовляют из тонкоизмельченной смеси извести, кремнеземистого материала (диатомит, кварцевый песок), диоксида кремния и асбеста. В их составе отсутствуют органические вещества.

Также для герметизации применяется огнеупорная теплоизоляционная вата МКРР – 130 из муллитокремнеземистого волокна, рулонный фетр МКРФ-100 с муллитокремнеземистым составом и другие огнеупорные теплоизоляционные материалы.

Источник: https://phoenix-master.com/truby-dlya-otopleniya/protivopozharnaya-gidroizolyaciya-truby

Практическое руководство по герметизации трубы на крыше

Одной из главных задач в организации печной системы отопления является гидроизоляция кирпичной трубы на крыше. Место ее выхода через кровлю должно быть качественно защищено от протеканий во время дождя, и скапливания воды или снега. С этой задачей я столкнулся, когда решил установить в доме вторую систему отопления. Моя кровля покрыта профнастилом, а труба должна была быть кирпичная – осталось понять, как правильно заделать все щели образовавшиеся на крыше.

ерметизация дымохода своими руками

Особое внимание

Раньше все кирпичные дымоходы имели расширение у своего основания, оно защищало примыкание трубы от скапливания снега и воды, хотя имело очень громоздкий вид и создавало большое давление на кровлю. Сейчас таким способом мало кто пользуется, для труб из кирпича придуманы другие способы изоляции. Для всех далеко не секрет, что профнастил не может плотно окружить печную трубу и неважно, старая она или самая современная.

Всегда остаются зазоры, в них затекает вода, попадает мусор, а это совсем не позитивный момент. Передо мной стояла конкретная цель – это герметизация. К тому же она важна не только для защиты от протечки. От качества гидроизоляции зависит и эффективная работа системы отопления.

На незащищенной кирпичной трубе может появиться конденсат, который стечет в дымоход, а затем во время его испарения снизится тяга и ухудшится качество отопления дома.

Герметизация трубы на крыше из профнастила своими руками

Важным моментом является форма дымохода, которая нуждается в изоляции. Раньше все печные трубы были выложены из кирпича, однако современный их вид может кардинально отличаться от своих предшественников.

Преимущества

Я сталкивался со многими людьми, которые не отдавали предпочтения качественной заделке стыков на кровле. Все обходились довольно примитивными методами, отговариваясь, что такие маленькие щели не приведут к серьезным последствиям. Но для себя я выделил главные и самые важные преимущества печных труб с гидроизоляцией:

Использование системы отопления становится более безопасным
Увеличивается теплоотдача
Достойный внешний вид снаружи
Печная труба прогревается равномерно, вместе с этим конденсат испаряется и не ухудшает тягу, а также защищает от попадания дыма в помещение

Герметизация дымохода

Варианты заделки

Меня очень смущал вопрос заделки своей трубы на кровле из профнастила, но оказывается в большей степени важно не только покрытие, но и сечение дымохода. Для кровли из профнастила, шифера или металлочерепицы имеются разные способы герметизации. Ко всему хотелось, чтоб труба на крыше смотрелась эстетично и гармонично. В моем случае труба кирпичная, а кровля из профнастила, поэтому разберем вариант изоляции дымохода из кирпича с квадратным сечением:

Самый распространенный вариант заделки – это монтаж фартука. Для этой работы мне потребовались такие инструменты:

Болгарка
Герметик
Саморезы с шуруповертом

Герметизация трубы печного дымохода

План выполнения работ

Дальше опишу последовательность действий. Так как герметизация трубы из кирпича требует усилий – я позвал на помощь своего друга, который уже имел навыки в строительных работах.

Герметизация трубы на крыше

Первым делом я приобрел планки примыкания. Состоит фартук из двух частей и устанавливается с помощью Г-образных планок в нижней части дымохода.
Далее приложив планку на трубу, я отметил линию для штроба – в него потом вставляются загибы примыканий
Используя болгарку, я сделал штробы, пройдясь ею по ранее отмеченным линиям
Далее установил нижний фартук – заводим край планки в штробу
Остальные детали собираются с нахлестом не меньше, чем 150 мм
После окончания монтажа фартука я замазал все штробы с помощью герметика

Важно! На рынке достаточно много вариантов герметиков.

Важно использовать герметики, которые способны выдержать большие температуры. Следует пользоваться жаростойкими и термостойкими, по характеристикам каждого из них можно выбрать подходящий вариант герметика.

Дальше сделал «галстук», который ставится под нижнюю часть фартука. Это лист гидроизоляции, благодаря ему вода не задерживается, а стекает.
Когда работа с нижней частью фартука и галстуком была завершена, я перекрыл обрешетку профнастилом и продолжил устанавливать наружную часть.
Действия происходят по тому же принципу, что и ранее, только верхний край планки я не прятал в штроб, а обжал вокруг печной трубы

Дымоход

Если ваша труба на крыше из кирпича – не нужно делать никаких крыш-зонтов, так как кирпич отлично впитывает в себя влагу. Для других же дымоходных труб принято устанавливать такие навесы, для предотвращения попадания воды в жилье.

Для крыши из шифера

Этот материал не имеет сопутствующих насадок для возможности заделать зазоры. Для кровли из шифера возможны другие варианты герметизации. Для кирпичной трубы своими руками можно сделать «выдру» — это тоже фартук, только из раствора на основе цемента и песка. Для печных труб круглой формы существует насадка под названием «Мастер-Флеш». Она изготавливается из резины или силикона, по форме напоминает ступенчатую пирамиду. Такие насадки отлично защищают дымоходы и подходят для всех кровельных материалов, даже для крыш из профнастила. После установки такой насадки все стыки прочно заделываются герметиком.

Герметизация трубы на крыше из профнастила Важно! Силиконовая насадка служит при температуре -70 +250 градусов, а Мастер-Флеш из резины выдерживает температуру -50+ 130 градусов.

Итоги

Несмотря на все трудности, которые стояли передо мной во время герметизации кирпичного дымохода, следуя всем установкам и правилам, я надежно изолировал место стыка кровли и дымохода из кирпича. С помощью системы «фартук» и сопутствующих материалов для кровли из профнастила можно самостоятельно изолировать все стыки и защитить их от дождя и скапливания снега.

Проводим герметизацию дымохода своими руками (2 5,00 из 5)
Загрузка…

Источник: https://delaydachu.ru/krovlya-kryshi/prakticheskoe-rukovodstvo-po-germetizatsii-truby-na-kryshe.html

Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: «Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать»).
Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

На коньке. Это самое практичное место для выведения трубы. Делая проход дымохода через кровлю из профнастила в этом месте, не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

Как заделать проход прямоугольной трубы — герметизация

Для организации дымохода и вентиляции кровли из профнастила часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.

Для оформления стыка фартуком потребуется выполнить следующие действия:

Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
При размещении нижней части фартука соблюдают нахлест в 10-15 см.
Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Источник: https://kryshadoma.com/dymokhod/kak-zadelat-trubu-na-kryshe-iz-profnastila-vazhnye-momenty-germetizatsii-krovli.html
