Как провести дымоход через крышу из профнастила?

В этой статье:

Дымоход через профнастил

: 03.07.2017

как обшить дымоход

Ценность автономного отопления личного дома все более очевиден. Кроме значимой экономии, это -возможность самостоятельного выбора других методов отопления. Посреди достаточного количества доступных вариантов как и раньше популярно печное отопление. Невзирая на определенные трудности монтажа, это наилучший метод сделать в доме подходящий локальный климат, перейдите сюда http://hotel-central.com.ua/video/290665-kak-delayut-aborty-smotret-video/.

Хоть какое автономное отопление, кроме электричества, подразумевает необходимость отвода товаров горения через дымопровод. Сейчас довольно материалов, которыми он может быть организован. В этом случае, если это огнеупорный кирпич, целесообразнее всего защитить его от негативного воздействия брутальных причин среды средством облицовки.

Вывод металлической дымоходной трубы через крышу из профнастила

Внимание! !! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, нужно всего только растворить 1 пакетик в 0, 5 литрах воды читать далее. .. При строительстве дома нередко появляется вопрос: как верно обшивать дымопровод профлистом?

Облицовка дымопровода – это типичный щит, препятствующий появлению конденсата, в итоге взаимодействия различия температур среды и дымоходной трубы.

1 Отделочные работы1. 1 Клинкерный кирпич и плитка1. 2 Готовые конструкции промышленного изготовления1. 3 Штукатурка1. 4 Лист профилированного настила — ценность выбора облицовочного материала1. 5 Разновидности профлиста, подходящие для облицовки дымохода2 Тонкости облицовки дымопровода Работы по отделке

Отделка дымопровода – начало проведения кровельных отделочных работ, так как по другому можно разрушить готовое кровельное покрытие, или испачкать его. Зрительно, как сам дымопровод, так и покрытие крыши, должны составлять гармонический тандем, потому для их обшивки целесообразнее всего подбирать схожие материалы.

Зависимо от того какими материалами подразумевается проведение отделочных работ, предусматривается несколько вариантов обшивки.

Любой из их имеет ряд положительных черт, вобщем, у каждого есть некие минусы.

Рекомендуем прочесть: отделка дома профлистом Готовая заводская конструкция для дымопровода Клинкерный кирпич и плитка

Довольно всераспространен метод, когда в отделке употребляется клинкерная плитка либо кирпич. Достаточная степень прочности, устойчивость к погодным условиям и температурному перепаду — главные его достоинства. Не считая того данное облицовочное покрытие не опасается грязищи, что важно с эстетической точки зрения. Минус один: необходимость использования полнотелого клинкерного кирпича, посаженного на особый клинкерный раствор, обуславливают высшую цена работ. А поэтому данный метод почти всегда недоступен широкому кругу потребителей. Готовые конструкции промышленного производства

Можно обшивать дымопроводы заблаговременно приготовленным материалом. Обычно, это заводской вариант трубы, которая имеет металлической канал. Средством кирпича, армированной сетки, штукатурки осуществляется окончательное доведение дымопроводов до безупречного состояния. Штукатурка

Говоря о дымопроводе, предполагающем экономный вариант обшивки, стоит вспомнить старенькый испытанный метод штукатурки дымаря. Невзирая на то, что этот метод считается самым экономным, он более долговечен и надежен.

Как другие могут быть рассмотрены методы с внедрение цементно-волокнистых плит, сланца и т.д. Лист профилированного настила — ценность выбора облицовочного материала

Рынок отделочных и облицовочных материалов довольно разнообразен. Основными аспектами, обосновывающими выбор того или другого варианта выступают надежность, крепкость, долговечность. Вобщем, более принципиальна стоимость материала и легкость его монтажа. Схематическое изображение обшивки дымоходного выхода

Профлист более всего соответствует всем перечисленным выше требованиям, в силу собственных больших технических черт: Стойкости к перепадам температурного режима, Продолжительности эксплуатационного срока, Легкости и оперативности монтажа, Простоты обслуживания, Малого удельного веса, Низкой себестоимости.

Профлистом идиентично отлично организовывать облицовочное покрытие крыши и облицовку дымоходной трубы. Не считая того он довольно красиво смотрится, добавляя строению респектабельности, солидности, подчеркивая стиль.

Профлист имеет довольно широкую палитру цветов, что позволяет реализовывать хоть какое дизайнерское решение. Разновидности профлиста, подходящие для облицовки дымопровода

Широкий ассортимент профилированных листов существенно расширяет границы доступных решений облицовки. Посреди выпускаемых видов различают: Как обойти дымопровод профлистом Листы комбинированного типа, применяемые в организации различных конструкциях ограждающего и отделочного нрава, Профлист опорного типа, отличающийся завышенной прочностью, Дюралевые профилированные листы, характеризующиеся продолжительностью эксплуатационного срока и завышенной устойчивость к влаге, Окрашенные листы профилированного настила, Покрытые цинком, цинкованные, Кровельные, Облицовочные.

Любой из видов может быть применен как материал отделки, а поэтому ценность выбора определяет стоимость вопроса. Тонкости облицовки дымопровода

Облицовка дымоходной трубы профлистом – сбалансированный вариант проведения отделочных мероприятий. Но до того как приступить к его закупке, следует знать о неких аспектах его хранения и тонкостях работы с ним.

Приобретая профлист, нужно позаботиться о соблюдении критерий хранения. Сухое, отлично проветриваемое помещение очень подходит для этих целей. Материалу придается строго горизонтальное положение на ровненькой поверхности. Принужденное хранение под открытым небом должно обязательно предугадывать покрытие плотной водонепроницаемой пленкой.

Первоначало нужно сделать каркас из металла. Конкретно он является основой, к которой конкретно будет крепиться обшивка. Механизм прикрепления предугадывает нахлест 1-го угла листа на другой. Крепкость монтажа получается из-за использования шурупов. Эстетическую привлекательность соединениям присваивают особые уголки, применяемые для отделки.

Наружное совершенство конструкции, ее крепкость, долговечность будут зависеть от того, как отменно проведен установка. Принципно принципиально выполнить очень ровненькое размещение листов нижнего ряда. Возникающие погрешности геометрии листа просто исправляются дополнительными компонентами в процессе монтажа.

Беря во внимание негативное отношение профилированных листов к высочайшему температурному режиму, мысли об использовании болгарки в проведении шагов обшивки нужно сходу откинуть. Безупречными инструментами выступают электронный лобзик и циркуляционная пила со особым лезвием.

Источник: https://astgift.ru/dymohod-cherez-profnastil-2/

Как вывести трубу через крышу из профнастила — Изготовление и монтаж металлоконструкций

Не стоит даже удивляться тому, что профнастил имеет такую популярность при проведении кровельных работ. Он обладает высокими показателями надежности и долговечности и при этом имеет очень привлекательную стоимость. К тому же наличие большого количества гамм цвета такого материала позволяет владельцу дома подобрать более подходящий вариант, который будет сочетаться со всей остальной конструкцией.

После строительства дома и устройства его кровли, возникает вопрос, связанный с его отоплением в зимнее время года. Здесь на помощь приходят различные виды котлов, как газовых, так и твердотопливных. Но практически во всех случаях их применения и использования приходится придумывать способ вывода трубы дымохода. И как часто такое происходит, выход организовывается именно через кровлю.

Но когда профнастил уже постелен, то вывести будет несколько проблематично. Ситуацию здесь выровнять можно и нужно, тем более что существует достаточное количество способов все это сделать и выполнить. Тут мало того, что надо вывести дымоход, так как надо подобрать место вывода, проход должен быть в нужном месте, а также грамотно и правильно все заделать, используя все современные технологии.

↑

Расположение трубы дымохода

Когда мы задумали установить котел в доме, следует сразу же подумать о том, куда вывести дымоход и в каком месте. Как уверяют многие специалисты, чем ближе будет находиться конек от трубы, тем будет все гораздо лучше и проще. В данном случае в окна мансарды уже не будет поступать дым и продукты горения.

Кроме этого для определения правильности расположения трубы, надо ориентироваться на стороны света. Дымоход лучше всего располагать в зоне холода, в месте, где практически не попадают солнечные лучи (северная сторона).

Некоторые считают, что чем выше сделать трубу, тем лучше будет тяга в котле. Но в действительности все это наоборот будет приводить к большому количеству образовавшегося конденсата. Это все приведёт к появлению лишней сажи, увеличения ее объема. Стоит отметить, что в нормативных документах идет указание на высоту устройства трубы.

Она будет зависеть от того, где располагается дымоход. Если труба расположена на расстоянии до полутора метров от конька, то высота не должен превышать 30 см, над уровнем конька. При расстоянии от 1.5 до трех метров – на одном уровне с коньком.

Если же расстояние составляет как минимум 3 метра, то тогда труба не должна отклоняться более чем на 12 градусов от уровня конька.

В качестве материала трубы лучше всего использовать огнеупорный кирпич, или же приобрести уже готовые варианты труб круглой формы, которых предостаточно на рынке. В зависимости от конструкции трубы дымохода, ее параметров, нам потребуется определиться с тем, что купить для соединения с основанием кровли. Это могут быть специальные фартуки из свинца или раскладные крышки. При желании выполнить фартук можно самостоятельно, используя всего лишь лист нержавейки определенного размера.

Проход дымохода должен быть по сечению равен выходу трубы из топки печи или котла.

↑

Подготовительный этап

Перед тем, как начать выводить трубу дымохода через профлист, нам следует выполнить целый ряд подготовительных мероприятий:

Следует определиться с тем, какого диаметра должна быть труба, а также ее высота.
Используя маркер или другой способ, на профнастиле делается чертеж, по которому и будет проходить дымоход. После этого и происходит разрезание профилированного листа в размеченной зоне. Все работы стоит выполнить очень аккуратно, чтобы минимально был поврежден сам кровельный материал, и не осталось заусенец. Но при этом необходимо сделать запас хотя бы в пару сантиметров. Это поможет нам без проблем пропустить трубу.
Чтобы можно было отогнуть края профнастила, надо сделать диагональные разрезы по углам.
Организовывается короб, который располагается между стропами и трубой. Чаще всего его ставят на мансарде. Точно такого же размера осуществляется прорезь в потолочной части.
Что касается кровельного пирога, куда входит слой гидроизоляции и утеплителя, то тут не стоит вырезать сквозное отверстие. Нам достаточно будет сделать прорези по типу конверта и отогнуть концы, закрепив их крепежными элементами. Мы в итоге получим необходимое нам пространство.
До выведения самой трубы также следует сделать системы теплоизоляции, что поможет избавить дом от возгорания при перегреве.

↑

Этапы вывода трубы

После проведения утепления трубы, ее можно поместить в короб. Но чтобы она в нем оставалась в нужном положении следует использовать стальные хомуты.

Кроме этого мы должны посетить магазин с целью приобретения необходимого количества материала для работы, а также соответствующего оборудования и инструмента, если его нет в наличии. Составив чертеж будущего дымохода, можно приступать ко второму этапу – подготовка кровли, выполненной из профнастила.

Что касается чертежа, то тут не обязательно пользоваться услугами профессионалов, а точно указать диаметр и высоту дымохода, все имеющиеся коммуникации, которые будут обходиться при устройстве прохода.

Далее начинаем работать собственными руками:

Меряем расстояние на кровле от любой стропилины равное полуметру. Плюс к этому следует добавить диаметр трубы вентиляции.
В вышеуказанном месте должна быть устроена еще одна дополнительная балка, которая будет повышать устойчивость всей конструкции.
Используя самый обычный вариант отвеса, мы указываем точно такую же точку на чердачном помещении (или мансарде).
Так как у нас будет центр точки, которую мы вымерили при помощи отвеса, то вокруг нее фиксируем горизонтальный и вертикальный брусы.
Осуществляем сверление отверстия. Оно должно располагаться на потолке первого этажа прямо над печью или котлом. Может быть и небольшое отклонение в полметра.

Следующий этап – подготовка самого отверстия, куда будет проходить труба. Разные материалы кровли и чердачного помещения предусматривают разное устройство отверстия. Если деревянная – то достаточно прорезать бензопилой окружность по диаметру большее, чем используемая труба на 15 см, чтобы устроить короб. В случае с бетонной плитой справится бур или перфоратор. Н самое интересное начинается при бурении кровли.

При выводе трубы дымохода через кровлю из профнастила, сам кровельный материал должен быть надрезан и отогнут. После этого вставляем саму трубу в полученное отверстие. Со стороны чердака отверстие должно быть закрыто и для этого используется асбестовый лист. Он не будет нагреваться в процессе эксплуатации. К стенам короба, в котором располагается труба, прикрепляем при помощи мебельных скоб паровую пленку.

При помощи сварочного инструмента труба фиксируется к печке. Только в таком случае герметичность находится на максимальном уровне.

↑

Особенности монтажа

При проведении монтажных работ существуют некоторые особенности, которых стоит придерживаться в процессе. Они помогут нам избежать весомых проблем, а, следовательно, эксплуатировать можно будет значительно дольше.

Если мы решили использовать бывшую в употреблении трубу и на ней имеются даже маленькие трещины, то от нее лучше всего отказаться.
Можно столкнуться в зимнее время с такими проблемами, как низкая герметичность всех соединений. И от этого сразу же стоит избавляться. Это связано с нарушением целостности кровли при устройстве дымохода.
После устройства трубы лучше всего сделать часть трубы снаружи «зонтиком». Это поможет нам избежать попадания любых атмосферных осадков в дымоход.

Таким образом, качественное устройство трубы через крышу, выполненную из профнастила, возможно только в том случае, если правильно и последовательно выполнить все этапы монтажных работ.

Источник: https://profnastil-s.ru/krovlya-kryshi/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila.html

Как вывести трубу через крышу из профнастила и

07-03-2017Крыша

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, долгому внешнему виду и сроку службы, имитирующему рельеф классической керамической черепицы. Страницы профнастила – это узкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и посредством прессовки придают поверхности нужную форму. Дабы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на жёстком горючем. Так как установка для того чтобы оборудования – дело технически сложное, ее доверяют специалистам. Но, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через продукты сгорания и который дым отводятся в атмосферу. Печники применяют следующие варианты организации этого процесса:

Посредством кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное либо прямоугольное сечение. Это дорогостоящий метод избавиться от дыма, но, более надёжный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения всецело ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, исходя из этого самостоятельно этим лучше не заниматься.
Посредством железного дымохода. Железные трубы из нержавеющей стали с добавлением молибдена либо цинка реализовывают в строительных магазинах. Приобретя, прямые участки, отводы и хомута возможно собрать дымоход нужной конфигурации, засунув сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху вольно перемещаться к крыше. Минус этого метода, в том, что металл не так прекрасно держит тепло, как кирпич, исходя из этого из-за отличия температур на улице и в трубы на нем оседает конденсат. Железный дымоход изготавливают круглого сечения, а благодаря тому, что он складывается из отдельных подробностей, вывести его через крышу достаточно легко.

Выбор места вывода

Выбор эргономичного места для изготовления отверстия в крыше из профнастила под трубу дымохода – добрая половина успеха. Конечно, решающий фактор в этом вопросе – размещение печи. Опытные печники советуют располагать дымоход строго вертикально, но существуют более узкие нюансы:

оптимальнее располагать отверстие для вывода дымохода в самой высокой точке крыши, другими словами поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Нужно, дабы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Дабы их обойти пользуются отводами, угловыми участками дымохода. Посредством них возможно задать поворот на 90 либо 45 градусов.
Длину сегментов дымоходной трубы рассчитывают так, дабы стыки находились выше либо ниже кровли прохождения и мест перекрытий из профнастила. В противном случае как следует выполнить соединение будет проблематично.
Дабы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. В случае если труба через чур высокая, на протяжении прохождения по ней поток дыма успеет остыть, что ведет к появлению конденсата.

Дабы проверить, верно ли вы выяснили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и удостоверьтесь в надежности ее температуру в конце дня – труба обязана размешаться в «холодной территории», другими словами оставаться в тени в течении практически всего дня.

Подготовительный этап работы

Дабы в ходе установки трубы не появилось сложностей, необходимо заблаговременно подготовить инструменты и место работы. Отверстие из профнастила вырезают в соответствии с следующей технологии:

По окончании определении конфигурации дымохода, намечают, где будет размешаться выход на кровлю. Отметим, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Принципиально важно, дабы все сегменты были одного сечения и доходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы посредством перманентного маркера.
Болгаркой с узким диком по металлу вырезают отверстие, отойдя от намеченной лини несколько сантиметров вовнутрь. Работать с профнастилом направляться бережно и медлительно, дабы край среза был ровным, без зазубрин, об каковые возможно пораниться в ходе вывода трубы.
В углах отверстия необходимо сделать маленькие надрезы, дабы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите. Монтируют железный короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие в короба, расстояние между их стенками должно быть не меньше 15 см.
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Нужно, дабы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, советуют сэндвич-трубы, каковые складываются из двух теплоизоляционного материала и слоёв металла между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается лишь верно подсоединить трубу и ввести в эксплуатацию дымоход. Дабы вывести дымоход на крышу нужно:

Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. Посредством клейкой ленты края гидроизоляционной пароизоляционной мембраны и плёнки надежно фиксируют к поверхности дымохода.
В короб хорошо засыпать керамзит либо уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, исходя из этого они и теплоизолируют трубу и защищают от неожиданного воспламенения древесных элементов стропильной обрешётки и системы.
Надевают на трубу резиновый либо силиконовый уплотнитель, который защищает от просачивания жидкости в месте вывода. Дабы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
Надставляют дымоход новыми сегментами до нужной высоты, стягивая места соединений хомутами из оцинкованной стали.
Затем остается лишь навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает короб и резиновый уплотнитель.

Не опасайтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата либо керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу кроме того начинающему умельцу, основное помнить, что халатное отношение к этому вопросу может привести к утрате и пожару вашего имущества.

-инструкция

Источник: https://blog-oremonte.ru/krysha/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila-i.html

Проход дымохода через кровлю

Отопительные агрегаты, работающие на твердом, газовом или жидком топливе, оборудуются дымовым каналом для отвода продуктов сгорания. К функциональности и безопасности дымоходов предъявляются повышенные требования, поскольку из-за использования некачественных материалов для их монтажа или нарушения технологии и норм СНиП может разрушиться сама конструкция, возникнуть пожар. Особенно внимательно следует обустраивать проход через крышу для дымохода, чтобы обеспечить гидроизоляцию и пожаробезопасность узла. Рассмотрим, как правильно выполнять проходку дымового канала через кровельную систему.

Проход дымового канала

Последствия некачественного монтажа

Узел прохода должен быть надежно защищен от проникновения влаги, поэтому большое значение имеет соблюдение технологии монтажных работ, применение надежных и долговечных материалов. Плохая гидроизоляция труб, выводимых через крышу:

Приводит к разрушению кладки дымохода из кирпича из-за ослабления раствора, в результате чего дымовые газы могут проникнуть в чердачное помещение. Также возрастает пожароопасность.
Провоцирует проникновение влаги внутрь дымоходного канала из кирпича и возникновение грибка в теплый сезон.
Способствует переувлажнению и повреждению гидроизоляционного ковра и пароизоляционной мембраны.
Увеличивает теплопотери здания (соответственно, возрастают расходы на топливо).
Нарушает циркуляцию воздуха в помещении под крышей, это ведет к повышению уровня влажности и провоцирует загнивание деревянных конструкций. В сложных случаях это приводит к необходимости капитального ремонта стропильной системы дома.
Вызывает образование наледей, провоцирующих расширение трещин и разрушение кровельного покрытия рядом с дымоходной трубой.

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Правила расположения труб на крыше

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности. Следует принять во внимание, следующее:

Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Труба в районе ендовы

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Пожаробезопасность

Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.

Нарушение правил безопасности

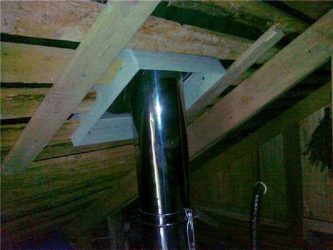

Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши.

По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле.

В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.

Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.

Изоляция короба базальтовой ватой

Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.

Обратите внимание: запрещается использовать материалы, не рассчитанные на нагрев до высоких температур, например, трубы и кровельные проходки для вентиляционных каналов.

Труба прямоугольного или квадратного сечения

Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.

В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.

В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков.

Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком.

Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.

Труба прямоугольного сечения

С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.

Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.

Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.

Трубы круглого сечения

В отличие от кирпичных дымовых каналов, организовывать выход круглой трубы через потолок и кровлю нужно с применением специальной разделки, приспособлений, герметизирующих отверстие.

Труба круглого сечения

Круглое сечение имеют следующие виды труб для печки, камина или котла:

асбестовые (выходят из применения из-за низкой устойчивости к перегреву и не экологичности материала);
стальные коаксиальные (по внутренней трубе обеспечивается выведение дымовых газов, по внешнему кольцу – приток воздуха в топку закрытого типа);
сэндвич-трубы (между внутренней трубой и внешним кожухом уложен теплоизолятор);
одностенные металлические трубы.

Обратите внимание! Если к отопительному агрегату подсоединена стальная труба с одной стенкой, которая отдает максимум тепла отходящих газов воздуху в помещениях или водяной рубашке для радиаторного отопления, в местах прохождения через перекрытия и кровлю, а также над крышей, рекомендуется использовать сэндвич либо сделать термоизоляцию и кожух трубы самостоятельно.

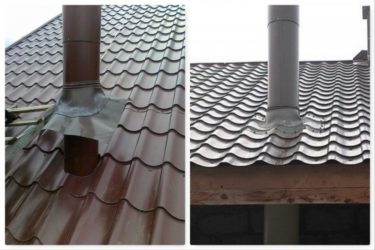

Выводиться через кровлю круглая труба должна следующим образом: после обустройства короба с соблюдением противопожарных расстояний, со стороны чердака закрепляется металлический лист, в котором предварительно вырезается отверстие под трубу. Либо монтируется готовый элемент – металлический лист с патрубком требуемого диаметра.

Устройство вывода круглого дымохода через кровлю также требует использования кровельной проходки для надежной гидроизоляции узла с внешней стороны. Производители предлагают различные решения. При выборе следует учитывать угол наклона скатной крыши, рельеф кровельного покрытия.

Эластичные проходки

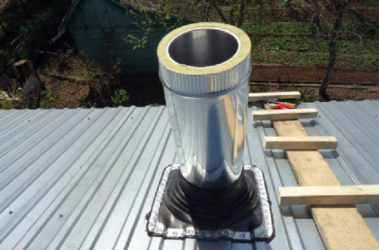

Чтобы вывести дымоход через кровлю скатной крыши, удобно использовать эластичную проходку, которая состоит из плоского фланца квадратной или круглой формы и конусообразной ступенчатой манжеты. Фланец изготавливается из эластичного материала со свинцом или алюминием. Пластичность металла позволяет плотно подогнать основание проходки даже к покрытию, имеющему сложный рельеф – металлочерепице или профнастилу.

Эластичная проходка

Металлическая часть проходки выполнена как единое целое с эластичной муфтой, благодаря чему обеспечивается герметичность конструкции. Муфту делают из силикона или атмосферостойкой резины EPDM. Промаркированные ступеньки конусообразной муфты позволяют отрезать верхнюю часть на нужном уровне, чтобы эластичный элемент плотно обхватил дымоходную трубу определенного диаметра.

Планируя установку эластичной проходки, необходимо определиться с выбором варианта. Это может быть переход:

для плоских кровель и крыш с углом наклона до 25°;
для скатных кровель с углом наклона свыше 25°;
универсальный, для кровель любого вида.

В первых двух случаях подвижность эластичной манжеты относительно фланца ограничена. В первом варианте основание располагается относительно муфты под прямым углом, во втором – под наклоном около 20°.

Эластичные проходки можно устанавливать на кровлях с покрытием из любого материала. Изделия характеризуются:

стойкостью к атмосферным воздействиям;
устойчивостью к ультрафиолету и агрессивным средам;
гибкостью (не требуется подбирать элемент в точном соответствии с углом наклона ската);
плотным прилеганием к кровле, что обеспечивает надежную герметизацию узла;
эстетичным внешним видом и широкой цветовой гаммой.

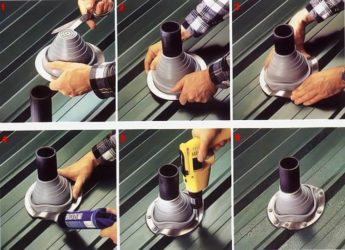

Выполнять монтаж эластичной проходки можно самостоятельно. После того, как закончен основной этап работ – труба выведена через кровлю, промежуток между дымоходом и коробом заполнен негорючим теплоизолятором, необходимо срезать верхнюю часть конуса проходки по отметке, соответствующей диаметру дымохода.

Самостоятельный монтаж проходки

Эластичный элемент плотно натягивается на трубу, его верхний край отворачивается, обрабатывается атмосферостойким герметиком и заворачивается обратно. Также можно дополнительно использовать хомут, герметизирующий стык.

Фланец при помощи деревянного молотка деформируется с таким расчетом, чтобы металлическая часть полотно прилегла к покрытию независимо от его рельефа. Дополнительно основание проходки промазывают герметиком. Крепление фланца к кровле должно выполняться при помощи саморезов или заклепок.

Жесткие проходки

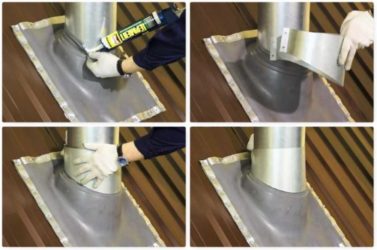

Выведение дымохода через крышу можно осуществить, используя готовую проходку из листовой оцинкованной стали. Ее особенность – патрубок жестко закреплен относительно основания под определенным углом. Поэтому важен правильный выбор элемента – он должен соответствовать углу наклона ската.

Модели металлических проходок различаются по конструкции и принципу монтажа:

Неразъемный элемент с патрубком, в который снизу впаивается верхняя часть дымоходной трубы, а затем сверху надевается оголовок дымохода.
Разъемная проходка – верхняя часть надевается на трубу, край патрубка обрабатывается герметиком и фиксируется на дымоходе хомутом.

Жесткая проходка

В обоих случаях фланец крепится к кровельному покрытию с помощью герметика и саморезов. Так как фланец жесткий, металлические проходки позволяют выводить трубу только на крышах с ровным покрытием – с мягкой битумной или фальцевой металлической кровлей.

Правильно подобрав элементы для герметизации проходного узла и соблюдая технологию работ, можно самостоятельно провести дымовую трубу через крышу.

по теме:

Источник: https://ProfiTeplo.com/dymohod/145-prohod-cherez-kryshu.html

Вывод дымохода через крышу из профнастила

Много частных домов отапливается с помощью печей, работающих на твердом топливе: дровах, угле, разного состава брикетах.

В результате эксплуатации образовываются продукты горения, которые выводятся наружу трубопроводами, состоящими из конструктивных элементов разной сложности.

Их монтаж начинается с проделывания отверстий в потолке комнаты и «кровельном пироге», венцом которого в данном случае является профнастил, и заканчивается утеплением, креплением и герметизацией трубы.

Правила вывода печной трубы

Чтобы система вытяжки газов работала исправно и долго, при ее устройстве необходимо придерживаться общепринятых правил. Выполняя их, задача: как вывести трубу через крышу из профнастила, будет решенной.

Выпуск желательно осуществлять как можно ближе к коньку – оптимальным расстоянием от него к трубе считается в 0,5 м.
Наиболее эффективная высота патрубка составляет от 2,0 до 3,0 м, при этом нужно учитывать, что наилучшая тяга обеспечивается при возвышении козырька над коньком в 1,0÷1,5 м. Если труба будет излишне высокая, на ее стенках образуется конденсат, способствующий образованию и прилипанию сажи. Кроме того, нужно стремиться, чтобы ее большая часть на протяжении дня находилась в затененной зоне.
При выполнении расчета нужно учесть, что стыки соединительных патрубков не должны быть в уровень с проходящими конструкциями. В противном случае качественно выполнить монтажные работы будет крайне затруднительно.
При устройстве системы желательно не выполнять повороты – делать это допускается только при конструктивной необходимости.
Расстояние между стенками короба и внешней поверхностью трубы должно быть от 15 см.
Для более качественной теплоизоляции базальтовую вату можно дополнить дымоходным кирпичом.
Изготавливать специальные отводы в районе наружной части конструкции нет необходимости.
Во избежание уменьшения тяги колпак не должен быть слишком объемный.
Покупать в магазине трубу нужно с учетом размеров топки.

Выполнение отверстия в крыше из профлиста

Определяется место выпуска патрубка и под него маркером на профнастиле рисуется круг. Диаметр его должен быть сантиметра на 3 меньше чем аналогичный размер цилиндрической фасонки — на более позднем этапе зарезанные вглубь края будут загибаться в сторону от кровли.

Вырезание отверстия производится болгаркой, оснащенной диском по металлу, причем делается это аккуратно, ибо нежелательные зубчатые края могут при монтаже поранить руки.
Ниже в «кровельном пироге» удаляется утеплитель, под «конверт» режутся ножом гидро- и пароизоляционные пленки.
В потолке комнаты с печкой под зияющей дырой выпиливается прямоугольное отверстие и устраивается короб.

Устройство вывода

После выполнения предварительной работы устраивается система вытяжки.

Труба протягивается через короб с выходом на крышу, при этом по всей ее длине производится утепление базальтовой ватой, которая покрывается фольгой и крепится стальной проволокой. Теплобарьер является негорючим, поэтому, кроме своего прямого назначения, не позволяет воспламениться конструктивным элементам крыши – температура газов составляет 200÷600 ºС. Еще 2 плюса изоляции заключаются в предотвращении: возможных ожогов тела при неосторожном контакте человека с раскаленным металлом и образовании конденсата на ней при перепаде температуры.
С помощью 1- или 2- сторонней герметизирующей ленты утеплитель и 2 мембраны в районе монтажа фиксируются к стропильным элементам, при этом плотность прилегания к каменной вате должна быть максимальной.
В районе стропильной системы патрубок после выверки крепится хомутами. Свободное пространство в коробе при отсутствии теплоизолятора засыпается керамзитовыми гранулами, которые покрываются огнеупорным глиняным раствором.
Выполняются наружные работы – заделывается зазор между цилиндрическим элементом и профлистом, для чего используется силиконовый уплотнитель с фланцем. Фасонка плотно натягивается на патрубок, прижимается к поверхности крыши, дублируя при этом краями профилированный рельеф. С помощью пистолета с жаростойким герметиком фланец крепится к полимерной поверхности, стыки повторно заливаются тем же составом. В завершение соединительная полка фиксируется к стальному листу специальными саморезами по металлу.
Над выпускной конструкцией устраивается козырек, предохраняющий полость трубы от осадков.

В случае устройства вытяжки кирпичной прямоугольной: к обрешетке и проштробованным стенкам крепится герметизирующий профиль; под него заводится отбортованный «галстук»; поверх конструкции устанавливается «фартук».

Источник: http://pragmatik.su/info/sovety/vyivesti-trubu-cherez-kryishu-iz-profnastila/

Как вывести трубу через крышу из профнастила — Изготовление и монтаж металлоконструкций

↑
