Как сделать дымоход на крыше из профнастила?

Как сделать трубу на крыше из профнастила

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий.

Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю.

Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

• Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: «Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать»).
• Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
• Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
• Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

• На коньке. Это самое практичное место для выведения трубы. В таком случае не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
• Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

Как заделать проход прямоугольной трубы — герметизация

Для организации дымохода и вентиляции часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков.

Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь.

После монтажа его можно окрасить в тон кровли.

Для оформления стыка фартуком потребуется выполнить следующие действия:

1. Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
2. Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
3. После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
4. При размещении нижней части фартука соблюдают нахлест в 10-15 см.
5. Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Источник: https://krovlyaikrysha.ru/germetizatsiya-trubyi-na-kryishe-iz-profnastila.html

Труба на крыше из профнастила

Современный кровельный профнастил очень прочен, надежен и имеет длительный срок службы. Специальная форма профиля этого материала, в том числе и наличие у кровельных профнастилов капиллярной канавки, позволяет сделать крыши из профилированного листа практически герметичными.

Но в конструкции любой кровли всегда есть коньки, ендовы и различные примыкания. Особенно часто течи появляются в местах, где выполняется вывод печной трубы через профнастил кровельного покрытия.

Совсем недавно, когда печное отопление имел практически каждый жилой дом, кирпичная дымовая труба на крыше из профнастила имела специальное утолщение, не позволявшее воде стекать по ее стенкам. Но сейчас такое утолщение на кирпичных трубах практически никогда не делается.

Кроме того, при строительстве индивидуальных жилых домов очень часто используют дымовые трубы круглого сечения. Поэтому особую важность приобретает правильная герметизация кровли в месте примыкания трубы к кровле. Большое значение имеет и место, где расположен проход дымохода через профнастил кровельного покрытия.

Где лучше выполнить проход трубы через профнастил?

Правила устройства дымовых и вентиляционных каналов, регламентируются СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». При этом какие-либо требования к месту расположения дымоходов в нормативных документах отсутствуют. Четко и однозначно регламентируется только высота дымовой трубы.

Большинство специалистов считают, что вывод трубы через профнастил лучше располагать как можно ближе к коньку крыши здания.

При этом в холодной зоне оказывается наименьшая ее часть, а это значительно уменьшает вероятность появления конденсата при охлаждении дымовых газов.

Это явление достаточно неприятно, поскольку в конденсате, образующемся на наружной или внутренней поверхности дымовой трубы, содержаться агрессивные кислоты, разрушающие кирпичную кладку дымоходов.

Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

Гораздо надежней защитит обход трубы профнастилом  фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Источник: https://antei-remont.com/kak-sdelat-trubu-na-kryshe-iz-profnastila/

Как сделать трубу на крыше из профнастила — Строительство и ремонт

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению.

Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом.

В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам.

Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично.

Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубыЭлементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще.

Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель.

Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходкаСхема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/germetizaciya-truby-na-kryshe-iz-profnastila.html

Как обеспечить герметизацию печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

• Гниение деревянных конструктивных элементов кровли.
• Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
• Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Рекомендуем ознакомиться:  Как сделать дымоход для газового котла?

Источник: https://newcomfortart.com/kak-sdelat-trubu-na-kryshe-iz-profnastila/

Установка трубы на крыше из профнастила — Справочник домашнего мастера

Все частные дома требуют собственной системы отопления. И в большинстве случаев невозможно обойтись без трубы, через которую удалялись бы продукты горения.

Рассмотрим как вывести ее через кровлю.

Подобно богатому разнообразию отопительных систем, существует несколько видов  труб.  Самыми популярными материалами для изготовления трубы являются:

• нержавеющая сталь,
• кирпич,
• керамика.

Труба может быть сделана как из отдельного элемента, так и в комбинации с различными материалами.

Труба на крыше из профнастила

Классикой всех времен считается кирпичная труба. Все чаще кирпич применяется лишь для облицовки, так как возведение дымохода из него сопряжено с трудностями:

• Разрушается под действием влаги, требует регулярного ремонта;
• Необходимость устройства дополнительного фундамента из-за большого веса конструкции;
• Стоимость материала и работ выше чем у других типов дымоходов.

В некоторых домах устанавливают стальные трубы. Этот материал имеет низкую стоимость, и всю систему можно собрать не привлекая специалистов. Однако, без внешней и внутренней защиты металл подвергается коррозии. Если не использовать теплоизоляцию, появляется конденсат, который может стекать в отопительный прибор.

Самым практичным вариантом будет комбинированный дымоход. Трубу из нержавеющей стали оборачивают базальтовым слоем, который служит утеплителем. Внешняя часть выполнена также из нержавеющей стали. Такая конструкция дымохода имеет некоторые преимущества:

• Небольшой вес;
• Гибкость и декоративность. Существует возможность изгибать дымоход для обхода препятствий;
• Стойкость перед коррозией;
• Для монтажа не потребуются специальные строительные навыки;

Сэндвич-труба – оптимальный вариант для устройства дымохода.

В прошлом применялись асбестовые трубы, но сейчас от них отказались ввиду малой прочности и выделения опасных для человека веществ.

Выбор места расположения трубы

В большинстве случаев работы по монтажу дымохода проводят перед устройством кровельного покрытия. Иногда такая потребность возникает уже после окончания строительства. Существуют определенные рекомендации относительно того, как вывести трубу через профнастил.

Согласно требованиям СНиП 41-01-2003 дымоход должен быть выше конька на 0,5 метра, если расстоянии до него не более 1,5 м. Это позволит сохранить тягу, а также избежать конденсата. При расположении трубы на растоянии больше 1,5 метра, но менее 3м., дымоход может быть на той же высоте что и конек. В остальных случаях применяется следующее правило — угол между линией, проведенной от верхней части трубы до конька, и горизонтом не должен быть больше 10­­°.

Труба через крышу

Важно! Для соблюдения норм пожарной безопасности дымоход не должен примыкать к стропилам; минимальное расстояние между трубой и каркасом крыши составляет 13 см

Специалисты рекомендуют выводить трубу максимально близком расстоянии к коньку. Такое расположение позволит большей части дымохода находиться в тепле, что помогает избежать лишнего конденсата.

Меньше труда по примыканию кровельного покрытия к дымовой системе будет если вывести ее через конек. Но этот вариант приведет к необходимости разрыва коньковой балки, что доставит большое количество трудностей.

Не рекомендуется вывод трубы через ендову. В этом месте сложнее всего выполнить качественное примыкание кровельного покрытия. Еще, на дымоход будут воздействовать стекающая вода и скатывающийся снег.

Подготовительный этап

Перед тем как проводить какие-либо работы, создаются необходимые условия и вывод трубы через профнастил не стал исключением.

  Первым шагом будет определение габаритов дымохода — диаметр и длина.

В соответствии с полученными данными маркером размечают место вывода на профлисте. Отступив несколько сантиметров от контура, вырезается отверстие. Рекомендуется использовать болгарку с тонким диском по металлу.

Если спешить при вырезании отверстия, контур может получиться неровным с большим количеством заусенцев по краям

 По контуру делают насечки для того, чтобы можно было отогнуть лист наружу.

В слое утеплителя и гидроизоляции необязательно вырезать круглое отверстие. Достаточно выполнить несколько прорезов и отогнуть края, закрепив их при помощи гвоздей или скоб.

Для фиксации положения трубы и монтажа изоляционных материалов изготавливают короб. К стропилам, между которыми выходит дымоход, прикрепляют поперечные балки. Для того чтобы металлический дымоход не шатался его крепят к стропилам при помощи стальных хомутов. Далее делается отверстие в перекрытиях.

Необходимость утепления потолка в месте прохода трубы

При отведении продуктов горения стенки дымохода сильно нагреваются. Чтобы избежать возгорания промежуток между деревянным коробом и трубой заполняют базальтовой ватой. Этот материал выдерживает большие температуры и не боится воды.

Аналогичная поступаем когда хотим провести трубу через потолок в парной бани.

О том как построить мобильную баню из профлиста на базе контейнера  см здесь

Этапы выводы трубы дымохода

Место примыкания гидро и теплоизоляции к дымоходу обрабатывается клейкой лентой. Это позволит избежать попадания конденсата на изоляционные материалы кровельного покрытия. Расстояние между трубой и деревянными деталями короба не должно быть меньше 50 мм.

Проведение наружных работ

После установки и закрепления трубы начинают работу по примыканию профнастила. Это наиболее ответственная часть, от качества выполнения зависит, будет ли протекать крыша.

Классическим вариантом гидроизоляции — рулон на битумной основе. Более современным материалом является фольгированная самоклеящаяся лента. Она крепится при помощи специального клеевого покрытия, который скрыт под силиконовой пленкой. Одна часть ленты закрепляется на трубе, а другая заводится под профнастил.

Другой вариант защиты места примыкания от протечек — специальный фартук-колпак. Он надевается на трубу и закрепляется на деревянных элементах каркаса крыши.

Из-за теплового расширения труба может деформироваться, поэтому оставляют небольшой зазор между профнастилом и дымоходом. Этот зазор перекрывается хомутом с прокладкой, которая выдерживает высокие температуры. Похожий материал — силиконовый манжет. Он также надевается на трубу и клеится к профнастилу при помощи герметика.

Как вывести трубу через крышу

Особенности установки разных труб

Некоторые конструкции труб предусматривают использование фартука из мягкого железа. Фартуком накрывают зазоры кровельного покрытия. Для большей герметичности делают нахлест в 150 мм. Надежно закрепить фартук позволит примыкающая планка, которую крепят со стороны чердака. По периметру профнастил фиксируется саморезами к обрешетке, а все стыки обрабатываются герметиком.

При выводе трубы через скат крыши, со стороны конька делается галстук водоотвода. Эта система позволит снизить нагрузку на дымоход.

 Справка. При сильном уклоне крыши (свыше 25­°) потребуется дополнительная система по снегозадержанию. В противном случае трубу может снести снежный покров, сходящий с крыши

Вопросы в процессе монтажа

Для сохранения стабильной тяги в дымоходе во время проведения монтажа необходимо проверить все стыки на герметичность. Кроме того, внутри трубы не должно быть никакого мусора.

После выполнения всех работ необходимо будет проводить регулярный осмотр системы. Ревизия потребуется перед каждым отопительным сезоном. Для уверенности в работоспособности дымохода лучше всего пригласить специалиста.

Как сделать трубу дымохода через стену

В некоторых случаях нет возможности выводить дымоход через готовую кровлю и тогда единственным вариантом будет вывод через стену.

Источник: https://reminform.com/ustanovka-truby-na-kryshe-iz-profnastila/

Как вывести трубу через профнастил

Основной сложностью при монтаже профнастила на крышу здания является вывод через кровлю труб и других конструкций, места примыкания которых необходимо грамотно обработать, чтобы исключить появление течи.

Ещё совсем недавно в связи с повсеместным распространением печного отопления все кирпичные дымовые трубы имели специальное утолщение, которое не позволяло воде стекать по стенкам трубы. Сейчас такое утолщение практически не встречается, что делает необходимым устройство отдельной гидроизоляции в месте примыкания трубы к крыше.

Другая причина необходимости правильной герметизации кровли в месте стыка с трубой – это использование в индивидуальном строительстве дымовых труб круглого сечения. В этой статье мы детально рассмотрим все этапы работ по проведению трубы через профнастил, но сначала остановимся на том, в каком месте крыши проводить трубу наиболее выгодно.

Где лучше вывести трубу через профнастил?

На технологию укладки профнастила вокруг трубы во многом влияет то место, в котором расположен проход дымохода. Надо сказать, что СНиП 41-01-2003, регламентирующий устройство дымовых и вентиляционных каналов, не предъявляет никаких требований к месту расположения дымохода, а устанавливает лишь высоту дымовой трубы.

Как определить высоту трубы относительно конька, вас научит следующее видео:

Что же касается места вывода трубы через профнастил, то решение этого вопроса целиком и полностью лежит на специалистах по строительству. Большинство из них придерживается мнения, что через профнастил печную трубу лучше выводить как можно ближе к коньку кровли здания. Тем самым в холодную зону попадает минимальная её часть, что уменьшает вероятность появления конденсата в процессе охлаждения дымовых газов. Избегать конденсата желательно, так как в нём содержатся агрессивные кислоты, которые могут разрушить кирпичную кладку дымоходов.

Укладка профнастила вокруг трубы прямоугольного сечения

Для того чтобы грамотно обложить профнастилом печную трубу прямоугольного сечения, вам потребуются так называемые доборные элементы кровли, которые в изобилии выпускаются производителями профнастила. В данном случае, они носят название планок примыкания и делятся на верхнюю и нижнюю. Вот базовая инструкция по герметизации трубы на крыше из профнастила:

1. Обработка подкровельной изоляции

Перед тем как положить профнастил вокруг трубы, требуется грамотно выполнить подкровельную изоляцию. Для этого на месте прохода трубы в гидроизоляционной мембране делают крестообразный надрез, затем лишнюю часть мембраны убирают, возле стенок трубы оставляя 50-100 мм запаса. После этого мембрана приклеивается к стенкам дымохода.

2. Установка фартука

Верхняя и нижняя планка примыкания вместе образуют так называемый защитный фартук, который устанавливается вокруг трубы снаружи крыши и заводится под профнастил со всех сторон на 150-200 мм. задача верхней планки – собрать и отвести воду с поверхности трубы, главная задача нижней – отвести воду на покрытие ската кровли.

3. Заливка герметика

В том месте, где профлист примыкает к фартуку, он дополнительно уплотняется кровельным герметиком. Герметиком же заливается и верхняя планка примыкания.

Полезный совет. Обход трубы профнастилом будет защищён ещё лучше, если использовать фартук из рулонной гидроизоляции, который наклеивается под верхнюю планку примыкания.

В следующем видео-ролике вы увидите простой и понятный способ устройства выхода для трубы на крыше из профнастила или металлочерепицы:

Примыкание трубы к профнастилу на скате кровли

Нередко планировка дома не даёт возможности вывести дымовой канал в месте расположения конька, и именно этот случай, когда примыкание трубы к профнастилу расположено на скате кровли, является наиболее сложным в отношении устройства гидроизоляции. Особое значение приобретает правильная установка верхней части изоляционного фартука, ведь именно он несёт ответственность за отвод воды, стекающейся к трубе по скату крыши, расположенному выше.

Наиболее сложным узел примыкания трубы к профнастилу является тогда, когда ширина трубы составляет более 80 см. В этом случае в верхней части трубы устраивается так называемая разуклонка, главное назначение которой – отвод воды от центра трубы в стороны. Выполняется разуклонка на кровлях профнастила с помощью двух коротких ендов, выполняемых по той же технологии, как и ендовы в плоскости кровли.

Укладка профнастила вокруг трубы круглого сечения

Большинство современных печей укомплектовано многослойными круглыми дымоходами из тонкостенных стальных труб. Существует несколько способов гидроизоляции проходов таких труб.

Способ 1

Использование рулонных гидроизоляционных материалов на основе битума.

Способ 2

Использование фольгированной самоклеящейся ленты из модифицированного битума.

Данный материал имеет самоклеящийся битумный слой, который защищён силиконовой плёнкой, удаляемой перед наклейкой. Верхний фольгированный слой хорошо защищает самоклеящуюся ленту от перегрева и негативного воздействия солнечной радиации.

Способ 3

Использование специальных фартуков-колпаков (кровельных проходов).

Кровельные проходы надеваются на трубу, а их фартук крепится к обрешётке кровли. Чтобы компенсировать тепловые перемещения, в том месте, где металлический фартук примыкает к трубе, оставляют зазор. Зазор закрывается специальным хомутом, оснащённым термостойкой прокладкой и крепящимся прямо на трубу.

Источник: https://astprof.ru/advice/kak-vyvesti-trubu-cherez-profnastil/

Как вывести трубу через крышу из профнастила

Печки, камины, котлы, работающие на органическом топливе, в своей конструкции обязательно имеют дымоход, который собой представляет трубу круглого или прямоугольного сечения. Она выходит за пределы крыши на определенную высоту, которая обеспечивает нормы и требования пожарной безопасности. А значит, дымоход проходит сквозь потолок, перекрытие и кровельный материал. С первым и вторым проблем не возникает, потому что главная задача производителя работ – оградить трубу от этих конструкций огнестойким материалом. Благо таких сегодня на рынке огромное количество.

Проблемы возникают с проходом через кровельный материал, потому что наклонная плоскость последнего сопрягается с вертикальной плоскостью трубы. И именно в этом месте происходит протечка атмосферных осадков под кровлю, что создает немало проблем. Поэтому очень важно правильно провести монтажные работы именно кровельного материала, потому что он укладывается на крышу в последнюю очередь, где трубы давно установлены.

Примыкание профнастила к кирпичной трубе

Кирпичные трубы не редкость на российских крышах. Их обычно возводят на больших домах от каминов и печей. Сделать примыкание двух конструкций на крыше достаточно просто, потому что кирпич хорошо подается обработке. Итак, что необходимо сделать.

• По углам кирпичного сооружения вверх от кровельного материала откладываются метки на высоту 20-30 см.
• Все они соединяются по периметру линиями, прочерченными, к примеру, маркером по линейке.
• По этим линиям надо сделать канавки глубиною до 1 см, для чего используется болгарка и отрезной круг.

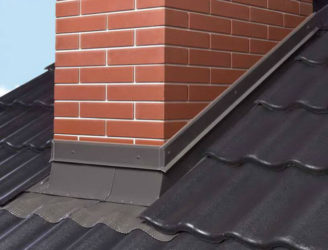

• Теперь необходимо заготовить четыре элемента фартука. Делают их из оцинкованного металлического листа, который потом окрашивается в цвет кровельного материала. Их конфигурация – буква «Z». Верхняя полка небольшая, она заходит в вырезанные канавки. Нижняя большая, потому что она будет закрывать профнастил. И чем длиннее хвост нижней полки, тем лучше.
• Необходимо обратить внимание на то, что элемент фартука, который устанавливается выше дымохода, должен укладываться до монтажа кровельного материала. Потому что его хвостовик должен быть уложен под профнастил.
• Боковые элементы изготавливаются в виде срезанной фигуры, подгоняемые под угол наклона ската кровли. Их нижние полки надо сделать шире верхних, потому что часть плоскости должна войти сверху под профилированные листы, а нижняя часть закрыть их собою.

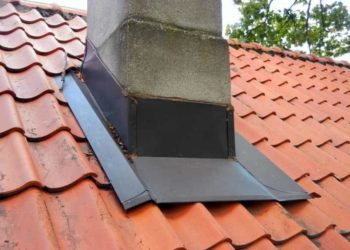

• Части фартука устанавливаются по своим местам и крепятся к кирпичной трубе саморезами. Должна получиться приблизительно вот такая конструкция.

Элементы фартука могут стоять из двух элементов в виде уголков, которые между собой промазываются герметиком и соединяются саморезами. Кстати, герметиком рекомендуется обработать и место входа кромки в канавку на кирпичной кладке.

Примыкание профнастила к круглой трубе

Круглого сечения дымоходы могут быть собраны из металлической трубы или асбестовой. Форма у них неудобная, чтобы сделать герметичное примыкание профилированных листов. Для герметизации используют три материала, которые используются по разным монтажным технологиям.

• Вокруг трубы укладывается гидроизоляционный материал, в основе которого лежит битум. Рубероид лучше не применять, оптимальный вариант – стеклоизол. При этом необходимо провести укладку так, чтобы в верхней плоскости примыкания битумный материал зашел под кровельное покрытие. А в нижней части и боковых укладывался поверх.
• Использование по той же технологии самоклеящейся фольгированной ленты.

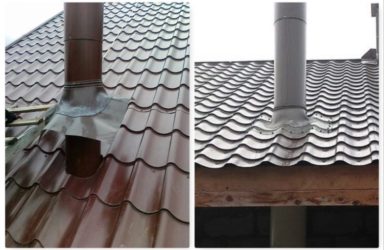

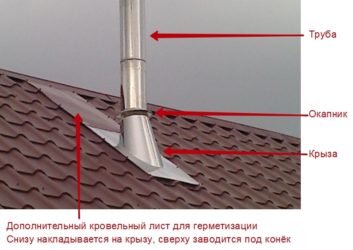

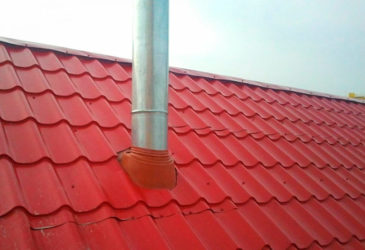

• И самый эффективный вариант – установка специальных колпаков, которые называются кровельными проходами. Колпак просто надевается на трубу, прижимается к профнастилу и крепится к нему саморезами по всему периметру основания. Герметичность верхнего примыкания обеспечивает специальный хомут, под который устанавливается термостойкая прокладка. Между кровельным материалом и колпаком обязательно наносится герметик, который обеспечивает плотное прижатие между двумя плоскостями.

Все три варианта можно использовать на готовой крыше, когда кровельный материал уже уложен. То же самое можно сказать и о ремонте кровли.

Вывод трубы через крышу из профнастила в бане

В принципе, какие-то значительные отличия от вышеописанных технологийдля бани не разработаны. Используются все те же способы и варианты. Но среди специалистов бытует мнение, что банный дымоход должен большей своею частью располагаться внутри чердачного помещения. Все дело в том, что банные печи разогреваются до высоких температур, а значит, велика вероятность, что внутри трубы будет собираться конденсат, получившийся от взаимодействия горячих выхлопных газов и температуры улицы.

И чем меньше длины трубы будет располагаться на улице, тем меньше конденсата в ней будет образовываться. Поэтому рекомендация – если есть возможность, то банный дымоход надо выводить через конек или близко к нему. Такое расположение дымохода удобно и для проведения защитных мероприятий. Для этого всего лишь надо изготовить вот такой фартук, как показано на фото ниже.

Эту же конструкцию можно использовать и в том случае, если дымоход не проходит близко от конька. Просто придется лист профнастила, который обычно закрывает ширину ската крыши полностью, разделить на две части. Длина верхней будет определяться расстоянием от конька до дымохода, нижняя от трубы до карниза.

Обычно у бань утепляется и перекрытие, и кровля. В этом помещении необходимо перекрыть все теплопотери. А значит, дымоход придется протаскивать и через кровельный пирог. Что касается мембран (паро- и гидроизоляции), то их по месту надевания на трубу разрезают крест-накрести накрывают трубу, протаскивая через образовавшееся отверстие.

С утеплителем сложнее. Не всякий материал может выдержать высокие температуры, поэтому в месте прохода трубы через стропильную систему и обрешетку устанавливается металлический каркас, который ограждает дымоход от утеплителя и деревянных конструкций крыши. Крепится каркас к стропилам или обрешетке. Представляет он собой квадратного сечения форму высотою, равной толщине кровельного пирога.

Так как утеплитель крыши укладывается между стропильными ногами, то на участке прохода трубы надо уложить теплоизоляционный материал, который сможет выдержать высокую температуру дымохода. К таким утеплителям относится базальтовая вата, выдерживающая +1000С. Но здесь самое важное, чтобы труба как можно дальше располагалась от деревянных изделий.

Заключение

Как видите, существует несколько достаточно эффективных способов провести дымоход через профнастил на крыше. Выбирать надо лучший, чтобы не было в будущем проблем с протечками. Хотя придется учитывать и сложность сооружаемой конструкции, если стоит задача провести проход своим руками.

Источник: http://diyroof.ru/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila/

Related posts:

2525 Комментариев

Источник: http://myprofnastil.ru/blog/2016/08/23/331-2/
