Как сделать фартук для трубы на крыше?

Как обеспечить герметизацию печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

• Гниение деревянных конструктивных элементов кровли.
• Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.

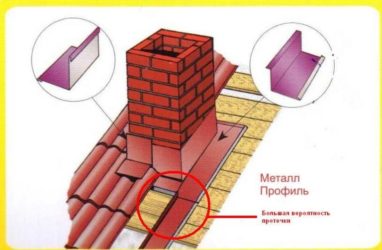

• Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

• Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
• Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
• Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
• Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

• минеральную вату;
• рулонные фильтры;
• асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

• металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
• сверху устанавливают усеченный конус, который является защитным, фартуком;
• верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

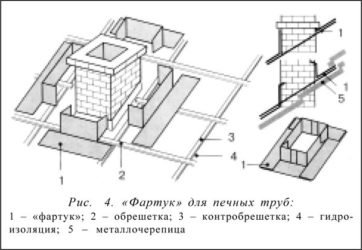

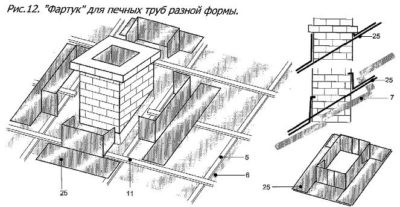

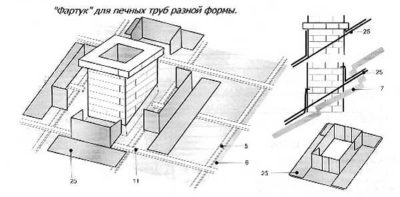

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

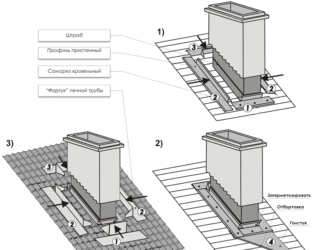

Схематично герметизацию печной квадратной трубы можно описать так:

1. На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
2. По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
3. Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
4. Нижнюю часть пристенных планок заводят под кровельный материал.
5. Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
6. Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Рекомендуем ознакомиться:  Трубы ПВХ для оборудования бассейнов

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

Источник: https://InfoTruby.ru/primenenie/germetizatsiya-pechnoj-truby-iz-profnastila

Герметизация трубы на крыше из профнастила — Кровля и крыша

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

• Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”).
• Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
• Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
• Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

• На коньке. Это самое практичное место для выведения трубы. В таком случае не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
• Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

Как заделать проход прямоугольной трубы – герметизация

Для организации дымохода и вентиляции часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.

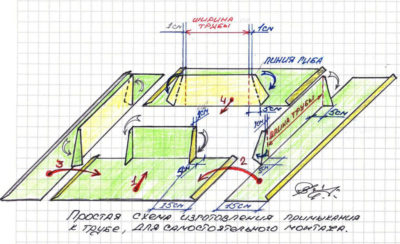

Для оформления стыка фартуком потребуется выполнить следующие действия:

1. Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
2. Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
3. После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
4. При размещении нижней части фартука соблюдают нахлест в 10-15 см.
5. Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Источник: https://krovlyaikrysha.ru/germetizatsiya-trubyi-na-kryishe-iz-profnastila.html

Гидроизоляция печной трубы

В домах с печным отоплением или декоративными каминами важным этапом выполнения качественной кровли является гидроизоляция печной трубы. Место, где труба выходит наружу, подвергается повышенным нагрузкам: перепадам температур, механическим нагрузкам и повышенной влажности, поэтому гидроизоляции печной трубы нужно уделить особое внимание.

Принцип устройства гидроизоляции

В месте прохода трубы через кровлю обязательно получаются зазоры, и обычная их гидроизоляция мастиками и герметиками – недостаточная мера для надежной защиты от протечек. Поэтому при укладке кровельного покрытия необходимо выполнить целый ряд мероприятий:

• Располагать трубу нужно как можно ближе к коньку крыши, это поможет избежать скопления снега в месте ее выхода наружу;
• Под кровельное покрытие укладывают систему отведения влаги, защитную мембрану и так называемые «фартуки» и «галстук». Их форма зависит от формы трубы;
• Места выхода трубы необходимо гидроизолировать специальным герметиком, устойчивым к перепадам температур;
• На кровельное покрытие укладывается дополнительный декоративный фартук. Его назначение – отвод потоков дождевой воды от трубы.

Печные трубы, как известно, имеют различную форму, поэтому конструкция гидроизоляционных элементов для них несколько различается.

Гидроизоляция печной трубы прямоугольного сечения

Такие трубы чаще всего выполняют из кирпича. Внутри кирпичного короба может проходить асбестоцементная или металлическая труба, или может быть выполнен дымоход с помощью кирпичной кладки. Кирпич обладает хорошими теплоизоляционными характеристиками, поэтому резкого перепада температуры у такой трубы, как правило, не происходит.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Для выполнения гидороизоляции трубы понадобятся:

• Диффузионная мембрана;
• Гидроизоляционная мастика;
• Листовой металл или готовые металлические фартуки и галстуки по размеру трубы;
• Жаропрочный герметик.

Технология выполнения гидроизоляции:

1. Начинать выполнение гидроизоляции необходимо сразу после укладки гидроизоляции под кровельное покрытие. Края диффузионной пленки загибаются на трубу с нахлестом и проклеиваются с помощью полимерно-битумной мастики.

   Края промазываются с помощью битумной мастики

2. Поверх загнутых и прочно прижатых краев диффузионной мембранной пленки также наносят слой мастики.

   Образец гидроизоляции у основания

3. Выполняют обрешетку под внутренние фартуки на расстоянии 5-10 см от трубы. Деревянные бруски можно для дополнительной защиты обработать биоогнезащитным составом.

   Процесс создания обрешетки

4. Устанавливают фартуки, также начиная с нижнего. Фартуки должны быть выше кровельного покрытия на 10-15 см и перекрывать крышу со всех сторон на 20-30 см. Если уклон крыши менее 20 градусов, нижний фартук можно сделать до самого свеса, это улучшит гидроизоляционные свойства крыши.

   Процесс установки фартука на трубу

5. Стыки между фартуками и трубой промазывают жаропрочным герметиком для труб.

   Процесс промазки жаропрочным герметиком

6. Крепят фартук к трубе с помощью дюбель-гвоздей, забивая их на расстоянии 15-20 см в предварительно просверленные отверстия.

   Крепление фартука к трубе

7. После установки фартуков приступают к укладке кровельного покрытия: его укладывают поверх фартука вровень с трубой, стараясь сделать зазоры минимальными.

   Процесс укладки кровельного покрытия

8. Поверх кровельного покрытия устанавливают дополнительный гидроизоляционный фартук из металла или клеящихся материалов типа Вакафлекс.

   Установка дополнительного гидроизоляционного фартука

9. Для дополнительной гидроизоляции можно выполнить водоотводящий галстук от самого конька крыши.

   Установка дополнительного водоотталкивающего галстука

Технология укладки материала Вакафлекс

Вакафлекс – самоклеящаяся пластичная гидроизоляционная лента. Вакафлекс имеет внутреннее армирование алюминием, благодаря чему может принимать форму профиля кровельного покрытия, одновременно прилегая к трубе. Монтаж Вакафлекса несложен, его может выполнять один человек.

1. Ленту начинают приклеивать по нижнему краю трубы. Отрезают ее по длине стенки с запасом в три-пять см с каждой стороны. Сгибают вдоль пополам, снимают с верхней половины защитный слой и приклеивают ленту к трубе, прокатывая ее твердым валиком. Затем снимают нижнюю защитную пленку и приклеивают к кровельному покрытию, тщательно прокатывая валиком до тех пор, пока не будет обеспечено полное прилегание. Углы ленты аккуратно подрезают, загибают на боковые стенки трубы и приклеивают.

   Процесс укладки Вакафлекса

2. Аналогичным образом проклеивают боковые стороны трубы. Углы аккуратно заводят на нижний и верхний край трубы, причем их уголки скругляют ножницами для лучшего прилегания и ветрозащиты.

   Технология укладки материала Вакафлекс (шаг 2)

3. Верхняя стенка трубы оклеивается в последнюю очередь, ее углы заворачиваются на боковые плоскости. Для лучшей гидрозащиты допускается наклеить еще одну полосу ленты на кровельное покрытие выше трубы, при этом все стыки должны быть уложены так, чтобы верхний слой находился выше по направлению стока воды.

   Гидроизоляция трубы (Шаг 3)

На трубу поверх гидроизоляционной ленты крепят планку Вака, исключающую сток воды по плоскости трубы.

Технология крепления планки ВАКА

Гидроизоляция печной трубы круглого сечения

В последнее время для отвода дымовых газов все чаще устанавливают круглые сэндвич-трубы. Они просты в монтаже и обходятся дешевле, к тому же пожаробезопасны и не создают лишней нагрузки на фундамент печи. Гидроизоляция таких труб выполняется довольно просто. Для этого необходимы специальные трубные проходки. Они представляют собой алюминиевый или стальной каркас из тонкого листового металла с гибким фартуком из полимерного материала. Проходки выпускают в различной цветовой гамме, позволяющей подобрать ее под цвет крыши.

Гидроизоляция печной трубы круглого сечения

Технология выполнения гидроизоляции круглой трубы

1. До укладки кровельного покрытия примеряют проходку и при необходимости делают дополнительную обрешетку рядом с трубой, к которой будет крепиться проходка.
2. Укладывают кровельное покрытие. Листы при этом удобнее резать так, чтобы стык приходился как раз по трубе.
3. Вырезают в проходке отверстие необходимого диаметра, надевают проходку на трубу, укладывают ее на кровельное покрытие и придают основанию форму профиля покрытия.
4. Стыки промазывают жаропрочным герметиком для труб.
5. Закрепляют основание проходки на крыше с помощью саморезов.
6. Саморезы крепят к заранее обустроенной обрешетке с шагом 7-10 см.

Процесс гидроизоляции трубы круглого сечения

Правильно выполненная гидроизоляция не только надежно защищает крышу от протечек, но и продляет срок службы кровельных материалов, обрешетки и самой печной трубы.

Источник: https://StroyVopros.net/vodosnab_otopl/truby/gidroizolyatsiya-pechnoy-trubyi.html

Герметизация трубы на крыше из профнастила — технология монтажа

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубыЭлементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходкаСхема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/germetizaciya-truby-na-kryshe-iz-profnastila.html

Короб для дымохода: виды и чертежи конструкции для трубы на крыше, изготовление своими руками

Здравствуйте, уважаемые читатели! Хороший дымоход из нержавейки или другого надежного материала – важная часть отопительной системы дома. Но не менее важную роль играет такое устройство, как короб для дымохода. О его значении, что он представляет собой, каких бывает видов, можно ли его изготовить своими руками, и пойдет речь в нашей статье.

Что собой представляет и для чего он нужен

Любой дымоход предназначается для вывода продуктов горения на улицу. Естественно, они проходят через него в горячем состоянии, поэтому в местах перекрытий (потолочных, чердачных, кровельных) горячая печная или каминная труба будет представлять собой пожароопасный объект.

Для противопожарной защиты предусматривают термоизоляцию дымоотвода, в частности путем так называемой разделки. Здесь как раз неоценимую роль играет сооружение короба вокруг дымовой трубы. Материал разделки укладывают в кожух, который изготавливается из негорючего материала и может быть разной высоты.

Второй его немаловажной функцией является декоративное украшение трубы, выступающей на крыше, тем более, если труба не вписывается в общий дизайн.

Когда необходима установка короба

Кожух для дымоотводов устанавливают в следующих случаях:

• прохождение перекрытий;
• для защиты кирпичного дымоотвода на крыше от разрушений;
• в целях соблюдения целостности дизайна дома и кровельной конструкции.

Принцип работы

Кожух надевается на дымовую трубу и выполняет роль дополнительной термозащиты строений при её прохождении через перекрытия.

На крыше он не только защищает кирпичный дымоотвод от разрушения, но и служит элементом дизайна.

Преимущества и недостатки

Возведение короба создает следующие преимущества владельцам дымохода:

• дымоотвод будет защищен от разрушающего воздействия природных сил – ветра, дождя, снега;
• предохраняет от образования конденсата, его разрушительного воздействия кирпичные дымоходы;
• утепляя трубу, обеспечивает нормальную тягу;
• трубы с красивой отделкой эстетично выглядят на крыше;
• правильно возведенный элемент надежно защищает постройку от пожара.

К недостаткам следует отнести:

Виды и конструкции коробов

Короба бывают:

1. печные;
2. для кровли;
3. для вентиляции;
4. декоративные.

Обычно короба изготовляют из металла. Их окрашивают в подходящий цвет, они служат достаточно долго.

Изделия из нержавейки используют для декоративных элементов на крыше, внутри помещений.

Оцинкованные устройства в комплекте с пластиковыми элементами стоят дешевле, поэтому их используют чаще.

Короба в виде деревянного каркаса устанавливают только для обшивки кирпичных дымоходов. К тому же их необходимо закрывать дополнительно металлическим кожухом.

Короба из огнеупорного гипсокартона устанавливают в помещении для декоративных целей, на чердаках, ими закрывают каналы, вделанные в стену.

Участок дымоотвода на крыше защищают металлическим декоративным кожухом с зонтом.

Сделать самому или купить

Устройство короба достаточно простое и его вполне по силам соорудить самостоятельно. Однако для этого необходимы навыки работы с металлом, соответствующим инструментом. Кроме того, основную часть установочных работ придется вести на крыше. Поэтому не будет лишним воспользоваться услугами профессионалов.

Советы и рекомендации по выбору

Выбор короба обусловлен типом и размером дымовой трубы. Основной критерий подбора –диаметр для прохода трубы.

Для проходного узла в потолочном перекрытии подбирают изделие, состоящая из пластины-нержавейки и горловины, диаметр которой чуть больше печной трубы.

Дизайн площадки из нержавеющей стали вполне подходит для крепления на потолке дома.

На фото представлены основные конфигурации выпускаемых коробов:

Короб для кровли, изображенный на нижнем фото, можно пробрести по уже заранее определенным размерам или заказать его изготовление.

Стоимость готовых изделий варьируется от 550 до 1900 рублей и выше.

Изготовление и установка короба своими руками

Если вы хотите сэкономить, можно сделать кожух самому. На подготовительном этапе определяют место его установки, снимают необходимые размеры, закупают материал, готовят инструмент.

Необходимые инструменты и материалы

Понадобятся:

• ножницы по металлу;
• заклёпочник;
• молоток;
• плоскогубцы.

Из материалов будут нужны:

• листы из оцинковки
• клепки.

Примерная цена материалов составит около 500 рублей.

Чертежи и схемы

Короб для потолочной разделки:

Схема кожуха потолочно-проходного устройства:

Монтаж короба в потолке:

Вывод дымовой трубы через потолочно-проходное устройство:

Схема установки разделки потолка:

Проход на крышу:

Расчет размеров

Размер короба определяется нормативами СНиП по размерам разделки в 500 мм при деревянных перекрытиях. Когда перекрытия защищены армированным слоем штукатурки в 25 мм, или железом с асбестовой прокладкой под ним толщиной не менее 8 мм, размер уменьшен до 380 мм.

На крыше от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).

Толщина разделки должна перекрывать толщину перекрытия (потолка) не менее, чем на 7 см.

Диаметр отверстия в коробке надо делать примерно на 0,5 мм больше наружного диаметра трубы, с тем, чтобы труба могла свободно войти в отверстие.

Стороны основания кожуха по периметру необходимо вырезать на 5 см больше, чем размер разделки, чтобы их можно было бы прикрепить к перекрытию.

Ход работ

Самодельный короб изготовляют из оцинкованных листов, отрезанных по размерам:

• в днище находят через прочерченные диагонали центр;
• пробивают гвоздиком дырку, вычерчивают окружность;
• через дырку ножницами вырезают отверстие под диаметр трубы.

Боковины делают из 4-х листов, скрепляют их заклепочником не менее, чем по 4 заклепки на один шов.

Предварительно нижние части обгибают на ширину 5 см и через них приклепывают получившуюся конструкцию к основанию.

Этапы монтажа

Установку короба производят в заранее просверленное отверстие в перекрытии.

На стропильных соединениях делают опоры из деревянного каркаса или из металлопрофилей.

На эти опоры устанавливают готовый кожух.

В него через отверстие вставляют сегмент дымовой трубы, крепят с предыдущим элементом.

Свободное пространство в коробе заполняют минватой, керамзитом.

Крышная разделка для «сэндвичей» выполнена в виде железного конуса, расположенного под определенным наклоном на пластине. Трубная конструкция вставляется в конус. Герметизация производится при помощи уплотнителя. Часть фартука заводится под вышележащий лист кровельного покрытия.

Крышные разделки могут быть также другого вида, например, из полимерных материалов на металлическом основании.

Декоративную отделку дымоходов выполняют обшивкой подходящего по стилю крыши материалом по каркасу из металлопрофилей.

по монтажу

Как обшить дымоход:

Изготовление самодельного короба:

Проходка через потолок:

Частые ошибки и проблемы при установке

Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.

Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.

Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.

Широкий зазор между трубой и проходкой — в результате уложенный мелкий керамзит сыпется вниз.

Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.

Советы специалистов

Проходной кожух через потолочное перекрытие лучше закрыть сверху металлическим листом с отверстием под дымоотвод.

Завершающим элементом всей конструкции дымохода является красиво изготовленный или приобретенный зонт. Он предохраняет систему от дождя, крупного мусора.

Заключение

Мы познакомили вас с основными функциями и особенностями установки короба для дымоотвода. Надеемся, что материал оказался для вас полезным. Желаем успешно претворить в жизнь все ваши намерения в благоустройстве жилища, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.

(1 5,00 из 5)
Загрузка…

Источник: https://vseotrube.ru/ventilyatsiya-i-dymohod/korob-na-kryshu

Гидроизоляция прохода трубы: пошаговая инструкция

Большинство людей мечтают о своем собственном частном доме. Но если дом был построен или куплен, то хозяева могут столкнуться с различными проблемами. К примеру, выбирая систему отопления, многие останавливаются на печном. Поэтому следует провести герметизацию трубы – это одна из важнейших процедур.

Если герметизация трубы на крыше была проведена неправильно, то на стенках дымохода на крыше начнет появляться конденсат. Конденсат будет стекать по поверхности изнутри, тем самым пагубно воздействия на отопление. Если проход трубы сделан правильно, то человек получит потолок, который будет сухим, и он будет наслаждаться комфортом и уютом в своем жилом помещении.

От формы сечения печной трубы зависит форма узла прохода. Форма узла также находится в зависимости от вида материала для кровли. Герметизация дымохода осуществляется при помощи фартука, использующегося для отвода воды, которая стекает.

Необходимость гидроизоляции прохода трубы

Во время того, как труба совершает процесс отвода продуктов горения, она сильно раскалена. Если в данный момент на нее попадает влага, то она быстро испаряется – это ухудшает тягу. В дальнейшем это приведет к тому, что дымоход разрушится.

Другая причина – это возникновение конденсата в трубе. Вследствие чего появляется конденсат? Конденсат появляется из-за перепада температуры, затем начинает накапливать, и в конце понемногу начинает стекать по внутренней части дымохода. Таким образом, создается паровое давление.

Благодаря качественной гидроизоляции прохода трубы обеспечивается свобода применения приборов для отопления. Также повышается отдача тепла и придается эстетичный наружный вид конструкции. Во время отопления происходит равномерное прогревание дымоотводов. Благодаря этому конденсат может свободно и беспрепятственно испаряться.

Начало гидроизоляционных работ

Важный шаг – это разделка печной трубы. Если узел будет выполнен грамотно, то вы сможете обеспечить безопасность использования приборов для отопления.

Во время разделки трубы необходимо учитывать следующие нюансы:

• Обязательно должно соблюдаться расстояние между кровлей и опорами для устройства кровли (стропила). Расстояние должно равняться 30 сантиметров.
• Пирог кровли, который состоит из трех слоев (гидроизоляция, утеплитель и пароизоляция) не должен нарушаться. В противном случае это приведет к тому, что влага, которая попадет туда, разрушит пирог. Не забывайте, что материалы, которые используются для изоляции пирога, являются горючими, следовательно, необходимо обеспечить зазор меж слоев и трубы.
• Организация зазора состоит в монтаже короба. Короба отделяет кровлю от печной трубы. Короб создается при помощи стропил и балки. Расстояние меж трубы и короба должно составлять пятнадцать сантиметров. Внутренняя часть короба заполняется утеплителем, который является негорючим. Для фиксации пароизоляции используется специально предназначенная рамка, гидроизоляционный материал прижимают при помощи покрытия из обрешетин (обрешетка). Далее необходимо провести окантовку мест, где происходят стыки короба и материалов для изоляции. Окантовка проводится при помощи специально предназначенных лент.

Проведение защиты для дымохода

Чаще всего протечка воды происходит из-за неправильной герметизации разделки кровли или ее отсутствия. Если разделка располагается под крышей, то протечка будет происходить с нижней части, если она находится над крышей, то протечка будет в верхней части. Чтобы это устранить, проводится гидроизоляция трубы на крыше при помощи фартуков.

Алгоритм действий по проведению гидроизоляции:

• Для начала, в слое для гидроизоляции над трубой необходимо провести укладку дренажного желоба. Данный желоб предназначается для того, чтобы отводить влагу от печной трубы.
• Затем нужно провести монтаж внутреннего фартука, который обеспечит качественную герметизацию мест, где происходит примыкание покрытия кровли к каналу для выхода дыма из печи (дымоход).
• Дальше проводится укладка «галстука». Данный компонент, вырезается из материала для гидроизоляции и подкладывается под нижнюю кромку фартука, который является внутренним. Если кровельным покрытием является шифер или металлочерепица, то край «галстука» необходимо вывести меж нижних листов на кровлю. Затем необходимо на крыше из шифера или металлочерепицы выполнить бортик по краям. Сделать это можно помощи обыкновенных плоскогубцев. Сделанный бортик будет препятствовать растеканию воды по всей поверхности крыши.
• Далее проводится укладка покрытия для кровли вокруг печной трубы.
• С верхней части кровли необходимо провести монтаж внешнего декоративного фартука. Установление внешнего фартука проводится точно так же, как и внутреннего. Однако здесь происходит закрепление края к стенке печной трубы.

Фартуки для трубы и ее изоляции можно соорудить своими руками. Их также можно купить. Узлы используются для проведения дымоотводов круглого сечения через кровлю. Данные компоненты имеют название – проходы кровли. Узлы – это элемент, который состоит из листа из стали. К данному стальному основанию прикрепляется фартук, который имеет форму колпака. Внутри данного колпачка проводится дымовая труба.

Крыша через определенный период начинает усаживаться – это неизбежно. Свою целостность кровля сохраняет, но в местах, где находится примыкание кровли к печной трубе, если выполнено жесткое закрепление фартука, возникнут определенные повреждения. Поэтому согласно рекомендациям профессионалов лучше всего провести монтаж крепкой юбки-хомута, после чего ее необходимо закрепить к печной трубе.

Исполнить это нужно при помощи термостойкой прокладки.

Для того чтобы обеспечить нормальную тягу нужно соорудить выходы для вентиляции. Данные выходы служат защитой от климатических осадков, а также обеспечивают тягу в приборах для отопления. Закрепляться выходы должны по вертикали. Их высота должна равняться высоте дымохода. Тогда вентиляционные выходы смогут обеспечить необходимый режим сгорания топливных ресурсов.

Гидроизоляция дымоходов из кирпича или бетона

Гидроизоляция дымохода, который сделан из кирпича или бетона, обеспечивается с помощью фартуков. Фартуки находятся в комплекте совместно с кровлей, которая была выбрана для покупки. В комплекте с черепицей из керамики идут ленты из алюминия. Край алюминиевой ленты обработан клеевым составом.

Если была выбрана металлочерепица, то в качестве фартука используется листы из металла. Цвет таких листов точно такой же, как и у самой кровли. Если в качестве кровельного материала используется битумная черепица, то герметизацию проводят с помощью ендового ковра.

Если проводится герметизация печной трубы на кровле с помощью лент, то алгоритм действий такой:

• Часть ленты, которая является продольной необходимо приклеить к печной трубе. Другую часть нужно приклеить к самой крыше.
• Ту сторону клеевой ленты, которая приклеена к печной трубе, необходимо зафиксировать при помощи профильной планкой из металла. Такая планка закрепляется благодаря дюбелям, которые обладают термостойкостью.
• Участок, где произошел стык металлической профильной планки и печной трубы, необходимо промазать герметиком. Данную процедуру нужно провести и с местами крепления. Герметик должен обладать влагостойкостью. Благодаря данному виду герметика, исключено попадание какой-либо влаги под фартук. Так вы обеспечите герметичность конструкции.

Способы проведения герметизации печной трубы с использованием других материалов схожи с данным методом.

Гидроизоляция трубы с круглым сечением

Гидроизоляция понадобилась из-за сильного распространения сендвич-труб, которые являются практичными и достаточно дешевыми. Провести гидроизоляцию в данном случае достаточно просто, так как для данной процедуры применяется трубная проходка.

Проходка похожа на стальной или алюминиевый короб. Алгоритм действий:

• Необходимо устроить покрытие из обрешетин (деревянная обрешетка) вокруг самого дымохода. Далее проводится укладка кровельного материала.
• В части из полимера нужно вырезать отверстие с необходимым диаметром. Надо надеть непосредственно фартук на трубу дымохода.
• Чем замазать места стыков? Места стыков необходимо загерметизировать при помощи герметика, который обладает жаростойкостью. Далее при помощи саморезов нужно закрепить проходку к покрытию из обрешетин. Шаг должен равняться десяти сантиметрам.

Так проводится гидроизоляция дымоходов круглого сечения.

Гидроизоляция трубы с квадратным сечением

Процедура выполняется поэтапно:

• Гидроизоляционную пленку необходимо разрезать, после чего он укладывается на поверхность печной трубы внахлест. Данный гидроизоляционный материал следует приклеить на дымоход при помощи битумной мастики. Заделка происходит при помощи данного материала.
• С верхней части пленки необходимо закрепить покрытие из обрешетин под фартук. Десять сантиметров – это расстояние, которое должно составлять между рейкой и стенкой.
• Места стыков нужно заделывать с помощью жаростойкого герметика.
• В конце необходимо провести укладку кровельного материала сверху нижнего фартука.

Так проводится гидроизоляция печной трубы с квадратным сечением.

Итог

Проведение гидроизоляционных работ печной трубы – важный и ответственный момент. От данной монтажной работы зависит целостность пирога кровли. Также находится в зависимости и безопасность эксплуатации приборов для отопления.

Всю работу можно выполнить своими руками, но лучше доверить специалистам, потому что необходимо иметь определенные знания и опыт. Стыки обрабатываются материалом, который обладает герметизирующим свойством. Так проводится герметизация печной трубы на крыше.

Источник: https://teplota.guru/gidroizolyatsiya/gidroizolyatsiya-prohoda-truby-poshagovaya-instruktsiya.html
