Как сделать кирпичную трубу на крыше?

Разновидности кирпичных труб на крыше, правила сооружения и требования к дымоотводящим конструкциям

Сегодня в статье будем разбираться с кирпичной трубой на крыше. Каких видов они бывают, из какого кирпича лучше сложить трубу на крыше, положительные и отрицательные характеристики кирпичной конструкции, а также расскажем о том, как мастера кладут дымоход из кирпичей, то есть последовательность проводимых операций пошагово. Обязательно подтвердим рассказ фотографиями и видеороликами.

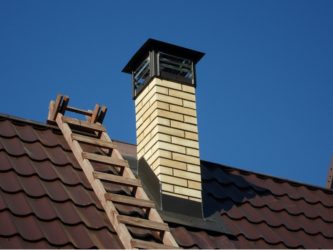

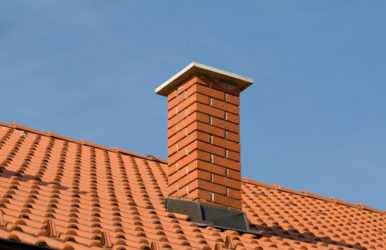

Дымоходная труба из кирпича над крышей

Виды кирпичных труб

Существует три разновидности конструкций кирпичных дымоходом, которые отличаются друг от друга местом расположения.

• Коренные, они же пристяжные печные трубы. Их сооружают отдельно от печи, то есть возводят рядом с нагревательным элементом, подключая последний дымоходным отводом (патрубком). Обычно такие дымоходные трубы устанавливают там, где необходимо провести подключение нескольких печек или каминов.
• Насадной вариант. Это самый распространенный вид дымоходной трубы. По названию становится понятным, что конструкцию устанавливают поверх печки, как бы насаживая на нее.
• Пристенная конструкция. Ее сооружают по наружной стене, то есть конструкция располагается снаружи дома, а не внутри, как два предыдущих варианта. При этом пристенная труба может быть как насадной, так и коренной. Это самый простой вариант в плане возведения дымохода, но затратнее, так как требует проведения большого объема теплоизоляционных работ.

Пристенная конструкция дымохода

Конструкция дымохода

В статье будем рассказывать о насадной модели, как о самой часто используемой в российском регионе. В состав дымоходной трубы входят (снизу от печи вверх):

• Шейка печи. По сути, это труба из кирпича прямоугольного сечения. Площадь шейки подбирается под мощность печи. Чем больше мощность, тем больше сечение. В шейке устанавливается стальная заслонка, с помощью которой регулируется сечение дымохода. С ее же помощью регулируется подача воздуха.
• Распушка. Это расширенная кладка кирпича, которую возводят в месте перекрытия между комнатами и чердаком. Ее назначение – защитить перекрытие от высоких температур. По сути, распушка – это все та же труба, только у нее толщина стенок больше.

Распушка дымоходной трубы

• Стояк. Это самая длинная часть дымохода, которая проходит по чердачному помещению. Ее сечение такое же, как у шейки печи.
• Выдра. Так же конструкция, что и распушка. Назначение – защита кровельной конструкции от исходящих от трубы высоких температур, плюс усиление дымохода для того чтобы выдерживать ветровые нагрузки.
• Шейка печной трубы на крыше из кирпича. Это видимая с внешней стороны часть, возвышающаяся над кровлей дома.
• Оголовок. Его назначение – защита шейки трубы от подтеков, которые обычно возникают на вертикальных поверхностях при атмосферных осадках. То есть по внешнему диаметру оголовок больше диаметра шайки трубы.
• Колпак. Этот элемент дымоходной конструкции обычно изготавливают из оцинкованного стального листа. Назначение – защитить шахту дымохода от попадания внутрь атмосферных осадков.

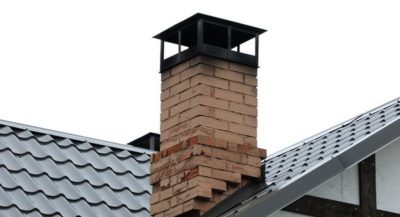

Участок кирпичного дымохода над крышей: шейка трубы, оголовок и колпак На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Общие требования к дымоходным трубам

В независимости от типа дымохода, есть три строгих правила, которые при строительстве трубы надо придерживаться обязательно:

1. Точный подбор высоты кирпичной конструкции.

2. Из какого кирпича выкладывать дымоход над крышей.

3. Какой для этого использовать кладочный раствор.

Что касается высоты, то этот параметр высчитывают с учетом угла наклона кровельной конструкции. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показано соотношении размеров кровли с высотою дымохода.

Соотношение высоты дымоходной трубы с параметрами кровли

Важно понимать, что правильно подобранная высота трубной конструкции – это в первую очередь хорошая тяга внутри трубы, что гарантирует правильную работу печки. Во-вторых, это соблюдение норм и требований пожарной безопасности. Это в основном относится к кровлям, собранным из горючих материалов. Потому что завихрение воздушных масс может спровоцировать попадание икр на кровельное покрытие. А это часто становится причиной пожара.

Теперь переходим к кирпичам. Здесь все просто.

1. Части трубы, подвергающиеся высоким тепловым нагрузкам, должны собираться из шамотного (огнеупорного) кирпича. В основном это относится к шейке печи.

2. Остальные части можно поднимать из красного кирпича марки М200. Этот материал легко переносит температуры до +800С.

Шейка печи выкладывается из шамотного кирпича Это может быть интересно! В статье по следующей ссылке читайте про перекрытие крыши дома: состав кровельного пирога и выбор материалов.

Важно – покупайте кирпич только с гладкими поверхностями. Они не позволят оседать на них саже, которая после многолетней эксплуатации печной конструкции сужает диаметр дымохода, а это уменьшение тяги. Плюс – сажа нередко становится причиной возгорания внутри трубы.

Теперь, что касается кладочного раствора. Мастера используют две его разновидности: глиняный и цементно-глиняный. Оба материала легко переносят высокие температуры, не растрескиваясь. Необходимо отметить, что в строительных магазинах сухие смеси для кладки кирпича в дымоходах продаются. Так что в этом плане проблемы нет.

Сухая смесь кладочная жаростойкая для печей, каминов и дымоходов

И другие требования к дымоходу согласно СНиП41-01-2003:

• Один дымоход для одной печки.
• Пересечение трубы с другими инженерными коммуникациями недопустимо.
• Расстояние от кирпичной трубы до элементов перекрытий, собранных из горючих материалов, не меньше 38 см.
• Проход дымоходной конструкции сквозь строительные элементы и узлы должен формироваться из негорючих материалов, расположенных от самой трубы на расстоянии 25 см.
• Отклонение оси трубного сооружения от вертикали возможно, но не более 30°.
• Отклонения должны быть жестко привязаны к строительным конструкциям дома.
• Необходимо предусмотреть люки и окна, которыми придется пользоваться для прочистки дымохода.
• Выступающая над кровлей часть должна быть только вертикальной.

Как правильно формировать проход кирпичной трубы через перекрытия из горючих материалов Это может быть интересно! В статье по следующей ссылке читайте про этапы проектирования кровли: составление проекта, расчет крыши.

Технология возведения дымоходной трубы из кирпича

Итак, кладку кирпичной трубы на крыше надо предусмотреть еще на стадии строительства дома. Так проще будет проводить весь процесс сооружения. То есть не надо будет делать отверстия в перекрытиях и кровельной конструкции. При этом необходимо добавить, что насадной вариант поднимается вместе с печкой. Другого варианта здесь нет. Пристяжной (коренной) или пристенный можно возводить уже после того, как проведен монтаж печи, так как обе конструкции являются отдельно стоящими.

На самом деле конструкция кирпичного дымохода проста. Но сам процесс ее возведения сложен, потому что каждый ряд укладываемых кирпичей требует от мастера точного их места укладки с выравниванием каждого ряда по горизонтали. При этом очень важно добиться и ровности вертикальных плоскостей, которые формируют внутреннюю трубу. Именно она и является самым важным элементом всей конструкции, потому что от нее зависит тяга и эффективность работы нагревательного оборудования.

Существует несколько схем кладки кирпичей в конструкции дымохода. Но самый простой показан на фото ниже. Обратите внимание, кладка проводится в полкирпича, и этого бывает достаточно, чтобы говорить об эффективности собранной конструкции. Здесь важен не сам способ кладки или схема монтажа кирпичей, здесь важно соблюсти площадь сечения внутренней полоски.

Кладка дымохода в полкирпича

То есть получается так, что ствол дымоходного сооружения возводится над печкой практически одинаково по всей высоте конструкции. Единственное отклонение – это распушка и выдра, где кирпичи укладывают в более расширенном положении. Предлагаем посмотреть видеоролик.

В видео показано, как сооружают над крышей шейку трубы, выдру и оголовок:

Конечно, надо отдать должное мастерам-печникам, которые знают, в каком порядке надо собирать каждый ряд. И если стояк и шейки собираются одинаково, то распушка и выдра – части сложные. Здесь каждый ряд кирпичей – это своя особая конструкция. На фото ниже показано пошагово, как надо собирать каждый ряд распушки.

Пошаговая (порядная) схема сборки распушки кирпичного дымохода

Преимущества и недостатки кирпичных дымоходов

Начнем с преимуществ кирпичных дымоотводных труб:

• Основной из них – длительный срок эксплуатации. Можно привести много примеров, в которых дымоходы из кирпича прослужили уже более 1000 лет.
• Теплопроводность и теплоемкость кирпича позволяет дымоотводу выступать в качестве дополнительного отопительного элемента. Это актуально в домах в несколько этажей, особенно для мансарды.
• Эстетические качества кирпича надо также поставить в категории «плюсов» этого вида конструкции. Этот строительный материал прекрасно впишется в любой дизайн интерьера дома.

Кирпичный дымоход в интерьере частного дома Это может быть интересно! В статье по следующей ссылке читайте про главные страхи о домах из СИП панелей – мифология строительства.

В принципе, на этом преимущества заканчиваются. Остальное только минусы:

• Сложностькладки печной трубы над крышей и по всей остальной высоте.
• Возведение кирпичной конструкции занимает много времени.
• Это тяжелое сооружения, под которое нужно залить прочное и надежное основание. А это дополнительные затраты.
• Если печь с дымоходом возводится в уже эксплуатируемом здании, то придется проводить перестройку многих помещений с проделыванием отверстий в перекрытиях и кровле.
• Кирпичные дымоходы нельзя эксплуатировать над печами, угарные газы которых имеют низкую температуру. К примеру, над пиролизными котлами. Потому что внутри трубы будет образовываться кислотный конденсат, который просто «разъест» кирпич, приведя его в негодное состояние. А это не так далеко от разрушения дымохода.
• Большая конструкция в сечении занимает достаточно большое пространство в комнате.
• Прямоугольная форма внутреннего сечения шахты – это не самый лучший вариант. По круглому сечению дым и газы отходят лучше, а значит, и тяга у таких дымоходов лучше. В частных домах собрать трубы круглого сечения не получится.

Прямоугольное сечение – не лучший вариант для отведения угарных газов

Надо отметить, что самый сложный момент – это проход конструкции из кирпичей сквозь перекрытие постройки и кровельное покрытие. Здесь приходится учитывать требования СНиПа и правил пожарной безопасности. Главное – грамотно провести изоляцию, особенно это касается узлов здания, сооруженных из горючих материалов. А это обычно стропильная система крыши.

В видео показана технология прохода кирпичного дымохода сквозь кровельную конструкцию дома:

Это может быть интересно! В статье по следующей ссылке читайте про изюминки дизайна — коллекция мебели из окрашенного песка.

Заключение по теме

Необходимо отметить, что кирпичные дымоотводящие трубы постепенно свои позиции теряют. Им не смену пришли собирающиеся по типу раструбной конструкции дымоходы, изготовленные по типу сэндвича, то есть двух металлических труб, между которыми уложен теплоизоляционный материал. При этом трубы изготовлены из нержавеющей стали, что гарантирует долгосрочную эксплуатацию дымохода. Но статистика показывает, что традиции наши люди чтут, поэтому трубы из кирпича еще сооружаются.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Источник: https://m-strana.ru/articles/kirpichnaya-truba-na-kryshe/

Печная труба на крыше из кирпича — конструктивные особенности

Кладка печной трубы сложнее, чем установка сэндвич трубы. Однако, такая конструкция прослужит значительно дольше и обладает лучшими декоративными свойствами. Главной задачей для дымохода из кирпича является отведение продуктов сгорания и создание тяги в топочной печи. При возведении печной трубы из кирпича своими руками, необходимо соблюдать правила пожарной безопасности. Печная труба на крыше из кирпича прочная, выдерживает резкие перепады температур, благодаря чему, прослужат очень долго.

Виды печных труб

Дымовые трубы из кирпича разделяются по своим признакам на:

По материалу на:

• Кирпичные;
• Металлические;
• Асбестоцементные (сэндвичи).

По способу установки:

• Коренные;
• Насадные;
• Стенные.

Дымоходы коренного типа устанавливают рядом с печью, подключая их к дымоходу. К ним можно подводить несколько отопительных приборов, но возведение коренных требует более точных расчетов. При неправильном возведении, продукты сгорания могут попасть в дом.

Самые распространённый дымоход из кирпича- насадной. Это классическая печная труба из кирпича. Дымоход устанавливается сверху отопительной печи.

Пристенная устанавливается по наружной стене дома. Она может быть коренной или насадной. Чаще их возводят для экономии средств. Возвести такой дымоход проще, но он требует дополнительных затрат на утепление с изоляцией.

Конструкция печной трубы на крыше из кирпича

Кирпичная дымовая труба состоит из нескольких частей, рассмотрим пример насадной:

• Колпак. В основном делается из металла. Он препятствует попаданию снега, дождя и грязи в систему дымохода. Часто служит как украшение.
• Оголовок. Выступающая часть кирпичей, которая предотвращает потеки дождевых капель по стволу трубы, выполняет декоративные функции.
• Шейка. Длинна и наклон шейки зависит от изгиба крыши. Высота трубы на крыше влияет на мощность тяги.
• Выдра. Выдра выполняет несколько функций. Она увеличивает стойкость к ветровым нагрузкам. Увеличенные диаметр выдры выполняет функцию теплоизоляции между кровлей и дымоходом. Для герметизации шва между кровлей и выдрой используют специальные герметики или оцинкованные листы.
• Стояк трубы самая длинная часть дымохода, соединяющая распушку с выдрой.
• Распушка, как выдра, утолщенная часть дымохода. Она располагается в перекрытии между комнатой и чердаком, защищая балки перекрытия от перегрева. Иногда вместо распушки, устанавливают металлический контейнер с теплостойкими материалами (песком, керамзитом).
• Вся нижняя часть дымохода подвергается повышенным тепловым нагрузкам, поэтому для проведения каналов оптимально взять огнестойкий (шамотный) кирпич. Дымовая задвижка позволяет регулировать поступающий воздух, её делаю из металла (но такую задвижку может согнуть под действием температур) или выкладывают из кирпича.

Общие правила строительства

Для всех типов есть общие правила возведения. Среди которых:

• Высота трубы над крышей;
• Основной материал;
• Раствор.

Высоту кирпичной трубы рассчитывают с учетом наклона крыши и высоты конька.

Важно! От правильной высоты зависит сила воздушной тяги. Также, это регламент противопожарной безопасности. Воздушные завихрения могут спровоцировать пожар, если кровля не огнеупорна.

Кладка дымовой трубы осуществляется красным кирпичом марки М200. Красный кирпич способен выдерживать температуры до 800 градусов Цельсия, но для прокладки каналов около обогревательной части печи, лучше использовать шамотный, огнеупорный кирпич, чтобы избежать расколов или сгорания материала. Все сложенные кирпичи должны быть качественными (гладкими по бокам). На неровной поверхности ускорится образование сажи, что ведет к снижению тяги и даже воспламенению. При кладке внутреннюю часть нужно сразу очищать по швам.

Раствор для кладки печной трубы бывает двух видов. Глиняный или цементно-глиняный. Обычно все печи выкладывались на глиняном растворе, так как глина огнеупорна и не трескается, но для повышения прочности кладки, в кладочный раствор можно добавить цемент.

Порядок возведения

Лучше всего предусматривать печку с дымоходной трубой из кирпича на начальном этапе строительства, иначе возникнет проблема с проделкой отверстия в кровле, перекрытии, в дополнительном фундаменте. Под кирпичную печь заливают фундамент.

Если вы выкладываете печь в бане, то канала размером 250 на 120 будет достаточно. Для кладки можно приобрести укороченные кирпичи или обрезать их болгаркой.

Старайтесь делать не большую толщину шва. Чем больше шов, тем больше вероятность его расширения под температурой, а значит возрастает возможность трещин.

Для металлической печи можно установить дымоход из сборных сендвич труб и обложить их кирпичом, это обеспечит красивый внешний вид.

кирпичная труба для металлической печи

Для начала подготовьте инструменты. Вам понадобятся:

• Кельма каменщика (для нанесения раствора);
• Кирка или молоток (для раскалывания кирпича);
• Болгарка с алмазным кругом;
• Уровень;
• Отвес;
• Правило.

1. Выбрав нужную схему кладки подготовьте инструменты и раствор. Измерьте высоту от дымовой задвижки до распушки.
2. Начинайте кладку от печи, как выложите первый ряд, проверяйте уровнем наклон. Для начала, можно разложить кирпичную кладку без раствора, чтобы понимать объем работы и размеры.
3. На выложенный первый ряды кирпича, можно натянуть маяки вертикально к потолку, для удобства дальнейшей кладки.

1. Продолжайте кладку до распушки. Нужно подсчитать количество рядом кирпича. Как говорилось ранее, распушка имеет увеличенную толщину. Расширение нужно выкладывать на ¼ толщину кирпича в каждом ряду., при этом распушка должна плотно прижиматься к балкам перекрытия.

Вот одна из схем кладки распушки.

1. От надежности примыкания распушки к бокам перекрытия зависит устойчивость схемы. Под воздействием ветра труба может двигаться. Движение нарушит герметичность на крыше и кровли, что приведет к протечкам.
2. Точно так же, переходите от распушки к стволу дымохода и выводите его к крыше.
3. Кладка выдры схожа с устройством распушки, но сложнее, так как крыша имеет угол наклона и увеличение диаметра будет происходить планомерно. Схема выкладки выдры.

1. Оголовок выкладывается на четверть кирпича. Его можно положить в несколько рядов или в один, в зависимости от внешнего вида кирпичной трубы на крыше. В последний ряд кирпичной кладки, можно вмонтировать сетку из металла. Если дымоход долго не использовать, то птицы могут вить в нем гнезда.
2. Защитный колпак закрепляется дюбелями.

Как рассчитать сечение трубы из кирпича

Работа дымовой трубы из кирпича, заключается в передвижении воздуха из топочной части, к наружному выходу. Дымоход создает тягу, которая появляется от перепада температуры и давления. Размер сечения нужно рассчитать исходя из мощности нагревательного элемента и топочной части. Дымоход должен быть гладким, чтобы ничего не препятствовало движению воздуха и не собиралась копоть. Иногда, для этого в дымоход встраивают гладкую жестяную трубу.

Внутренний диаметр будет зависеть от общей длинны дымохода и мощности котла (печи). На нормальную работу влияет и количество каналов внутри печи. Если труба будет слишком длинной и сечение дымохода слишком большим, то при малой мощности печи (котла) это приведет к её остыванию или снижению тяги. Часто возникает вопрос, какие трубы обеспечивают лучшую тягу? Тяга не зависит от того из какого материала изготовлены  трубы — стальные или кирпичные.

Для камина с открытым окном растопки, соотношение сечения дымохода и окна будет 1 к 10 (сечении трубы на площадь окна растопки). Это применимо ко всем формам трубы.

В печке с закрытой системой соотношение сечения будет 1 к 1,5

Схема расчета отверстия:

Высота в метрах	5	6	7	8	9	10	11
Сечение трубы	Соотношение сечения к площади окна растопки в %
Круг	11,2	10,2	10	9,5	9,1	8,7	8,9
Квадрат	12,4	11,6	11	10,5	10,1	9,7	9,4
Прямоугольник	13,2	12,3	11,7	11,2	10,6	10,2	9,8

Для примера: При размере окна топки 600 на 700 мм, общий размер составит 0,42 м. кв. Для квадратного сечения трубы, при высотке дымохода 6 метров, лучшим будет 11,6 процента. Теперь 0,42 умножаем на 0,116, получаем 0,0787 м. кв. Сечение для трубы нужно учитывать исходя из высоты трубы. Семиметровая труба в бане, высотой два метра, будет выглядеть не эстетично.

Переход с кирпича на сэндвич

У кирпичных дымоходов хорошая тяга и они служат долго. Однако кирпичная кладка трубы может разрушатся, особенно под действием внешней среды. Разрушенный слой может препятствовать выходу продуктов сгорания и уменьшать тягу. Для монтажа новой трубы, можно поставить переход с кирпичной трубы на сэндвич.

Для состыковки используют переходник квадратной формы у основания, и цилиндрический, с другой стороны. Внутри переходника расположен слой базальтовой ваты.

При переходе из сэндвич-панелей на кирпич, нужно использовать два переходника. Один над кирпичным дымоходом, второй на чердаке.

Расстояние от сэндвич-трубы до сгораемой конструкции дома заполняют несгораемым материалом, около 400 мм.

Для заделки швов в конструкции используют огнеупорные герметики.

При переходе с квадратной трубы на круглую, нельзя уменьшать сечение трубы и делать дополнительные выступы, чтобы не нарушить тягу.

Облицовка печи и ствола дымохода керамической плиткой

Новые печи обычно имеют красивый внешний вид. Однако некоторые предпочитают отделывать её плиткой. Это не только красиво, но и увеличит срок эксплуатации, особенно в бане, где повышенная влажность воздуха. Как класть плитку своими руками? (уж если вы поняли, как сложить кирпичи для дымохода, то с этим вы справитесь). Главное- правильно выбрать плиточный клей и материал для облицовки.

Как выложить плитку, чтобы она не отклеилась? При облицовке обычной керамической плиткой, существует большая возможность её отклеивания или растрескивания. Лучшим материалом будет клинкер, терракота, керамогранит.

Терракота обладает большей прочностью. Её делают под прессованием.

Клинкерная и керамогранитная плитка обладает повышенной ударопрочностью, толщиной и высокой огнеупорностью.

Поверхность дымохода тщательно очищают от грязи и увлажняют. Сверху, с помощью дюбелей, натягивают металлическую сетку. Сетка улучшает сцепление штукатурки с кирпичной кладкой.

Штукатурят раствором из цемента и глины. Соотношение глины к цементу 3 к 1 и 0,2 части песка. После оштукатуривания протапливают печь. После, можно клеить плитку.

Плитку клеят на термостойкий клей, используя маяки и крестики для выравнивания рядов. Для затирки швов используют тот же клей.

Если приложить усилие и терпение, то можно справится с возведением дымохода своими руками, сэкономив на приглашении специалистов.

В дополнение к нашей статье смотрите видео:

Источник: https://kirpichguru.ru/pechi-i-kaminy/pechnaya-truba-na-kryshe-iz-kirpicha.html

Дымоход из кирпича своими руками: кладка по шагам, советы

Решив возвести дымоход из кирпича своими руками, вы пойдете по пути безымянных мастеров, которые клали печи и полторы, и две сотни лет назад.

Поэтому не стоит «изобретать велосипед» если можно воспользоваться их опытом.

О том, как сделать дымоход по всем правилам, далее пойдет речь в нашей новой статье.

Преимущества и недостатки кирпичного дымохода

Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.

из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.

Но есть два неустранимых недостатка:

На трубу со всеми элементами, в зависимости от высоты чердачного помещения, уходит от 400 до 800 штук кирпичей весом 3,8 килограмма.

Колонна, имеющая площадь основания не более 0,25 кв. метра, всей массой давит на печь. Это сосредоточенная нагрузка. Если общая высота трубы превышает 5 метров, то ее ставят на отдельное основание, а к отопительному прибору подключают переходным патрубком.

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

Основные элементы

1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
5. Шейка – продолжение внешнего дымохода.
6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

1. Трубы, устанавливаемые на коньке или на расстоянии не более 1,5 метра от него, возвышаются над крышей 0,5 метра.
2. Дымоходы, проходящие через кровлю на расстоянии от полутора до трех метров до конька, делают высотой, равной ему.
3. Если расстояние больше трех метров, то угол между коньком и верхним срезом трубы должен быть 10 градусов.

Кладка дымохода

Принципиальной разницы между кладкой массива печи и дымоходов нет. Она ведется на глинопесчаном растворе с использованием тех же инструментов – печного молотка-кирочки, кельмы и строительного отвеса. Однако такие элементы, как распушка и выдра выкладываются с использованием большого количества частей кирпича размером в 1/8, 1/4, 1/2 и 3/4 от целого.

Чтобы избежать колки и тески, которые сопровождаются облаками кирпичной пыли и редко когда дают желаемый результат, стоит использовать «болгарку» с алмазным кругом для керамики. Это гарантирует точность работы, избавляет от утомительного труда и массы бесполезного кирпичного боя.

Раствор

Для кладки до уровня кровли используется смесь песка и глины, поскольку она имеет сходный с кирпичом коэффициент линейного расширения, что является определенной гарантией от появления трещин.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Чистая глина, используемая в качестве связующего, может быть как жирной, так и тощей. В некоторых местах попадаются месторождения, где пропорциональное отношение количества глины к песку оптимальное от природы: один к трем или четырем.

При увеличении объемной части глины раствор после высыхания трескается, а при уменьшении – крошится. Для определения оптимальности соотношения объемных частей надо готовый раствор размять в пальцах. Он не должен быть ни ощутимо скользким, ни шершавым, как наждачная бумага.

Выкопанная глина замачивается в железной емкости на 3–4 дня. В итоге должна получиться однородная глиняная пульпа без камней, по консистенции схожая с жидкой сметаной.

Песок, взятый в пойме ручьев и рек, очень мелкий, пылевидный. Для кладки он не подходит. Лучше использовать тот, что состоит из зерен по 0,8–1 мм. На ощупь он грубый.

Глина и песок смешиваются объемными частями в соотношении один к трем или четырем. Вода добавляется постепенно, малыми порциями. Готовый раствор должен оставлять на кельме следы (но не липнуть к ней) и не стекать с неё.

Чтобы избежать ошибок в пропорциях, лучше купить готовую сухую глинопесчаную кладочную смесь. Обратите внимание, что имеющая маркировку «огнеупорная» для кладки непригодна.

Кирпич

Используется полнотелый обожженный кирпич красного цвета.

Его грани должны быть ровными, без трещин, а звук, издаваемый при легком ударе по нему печным молотком, – звонким.

Стандартный размер, используемый для кладки, – длина 250, ширина 125 и высота 75 мм.

Кладка внутреннего дымохода

Его начинают сразу после того, как установлена заслонка и завершена перекрыша печи. Приемы кладки те же – нанесение слоя раствора, укладка кирпича, его «утрясание» рукой и легкое постукивание кирочкой. Вертикальность и горизонтальность проверяют после укладки каждого ряда. Заканчивают его за четыре высоты кирпича до потолочного перекрытия.

Кладка распушки

Расширение толщины стенок дымохода выполняется для соблюдения требования нахождения сгораемых конструкций на расстоянии 250 мм «от дыма». Обычная толщина стенок дымохода 125 мм. Для её увеличения вдвое требуется сложить четыре ряда, каждый из которых сдвигается наружу на 1/8 ширины кирпича относительно нижнего – как раз та величина, которая позволяет кирпичу лежать не перекидываясь. Принцип кладки для всех трех типоразмеров один и тот же:

1. Внутренняя поверхность (к дыму) первого ряда выкладывается частями в 1/8. Промежутки между внешними кирпичами заполняются частями в 1/4.
2. Во втором ряду части увеличиваются, соответственно, до 1/4 и 1/2.
3. На третьем ряду используются 1/2 и 3/4 части.
4. Внешний пояс четвертого ряда распушки выкладывается целыми кирпичами.

Дойдя до потолка, ее кладут, соблюдая перевязку швов, еще на два или три ряда выше. Между потолочным перекрытием и нею оставляют зазор в 2–3 см, чтобы исключить давление конструкции на кладку. Он закрывается минераловатными плитами. Кладка до кровли проводится обычным порядком – с перевязкой вертикальных швов и контролем вертикальности.

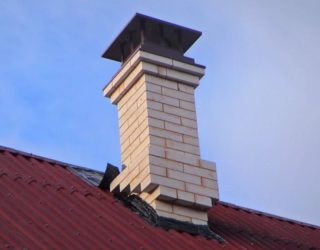

Кладка выдры

Ее начинают после того, как край кирпича дымохода поднялся над кровлей. Она ведется снаружи, с соблюдением всех мер безопасности при работе на высоте. Можно использовать цементный раствор. Начинают ее с того края, который ниже по скату. Отступ от дыма на каждом ряду равен 1/8 ширины кирпича. Всего в выдре должно быть шесть рядов. После нее кладут шейку – обычное продолжение дымохода. Щели между кровлей и дымоходом закрывают «воротником» из листовой кровельной стали.

Кладка оголовка

Это дефлектор дымохода, исключающий забивание дыма в трубу при воздушных завихрениях.

Его выкладывают за два ряда, сдвигая первый от дыма на 1/8 кирпича, а второй – на 1/2.

За его выступы можно зацепить кляммеры металлического колпака, предотвращающего попадание осадков в трубу.

Во сколько это обойдется

Кирпичная труба на крыше успела за три века стать визуальной константой. И строение с таким завершением выглядит, по субъективным оценкам, куда более привлекательным.

Осталось только определить, во сколько вам обойдется соответствие канонам. Если вы будете привлекать сторонних мастеров, то к стоимости кирпича добавится и цена работы. А она немаленькая. В Санкт-Петербурге и области, например, укладка одного кирпича обойдется от 50 до 90 рублей.

Полнотелый одинарный кирпич марки М 150, который применяется для кладки печей, стоит от 15 до 20 рублей за штуку.

Раствор, если будете готовить сами, бесплатный.

Пять килограммов готовой кладочной смеси стоят 60-70 рублей. Одной упаковки хватит на 10-15 рядов трубы сечением 125 на 250 мм (шестерки).

Сравним стоимость метра металлической сэндвич-трубы диаметром 250 мм и кирпичной, имеющей сечение 250 на250 мм. Как раз таких, какие можно использовать для устройства каминных дымоходов.

Кирпич (при цене 15 руб. за штуку)	Кладочная смесь	Работа мастера	Итого, рублей
Кирпичный дымоход	900 рублей	70 рублей	3000 рублей	3970
Металлическая сэндвич-труба	–	–	–	3800

Как видите, цены почти одинаковые. Конечно, стоит еще прибавить цену кладки распушки, выдры и оголовка. Но, учитывая лучшие эксплуатационные характеристики кирпичных труб – отсутствие коррозии, большая тепловая стойкость, есть смысл тратиться на такое приобретение. А если вы соберетесь класть дымоход из кирпича своими руками, то он обойдется почти вдвое дешевле металлических сэндвич-труб.

Секреты мастерства печников

1. Перед кладкой кирпич надо вымочить – опустить в воду и дождаться, когда бурное извержение воздушных пузырьков прекратится. Влажные керамические блоки крепче схватываются с раствором.
2. Для колки и тески кирпича используйте «болгарку» с алмазным диском для камня.
3. При кладке на чердаке повесьте отвес на стропилах, между будущей трубой и рабочим местом.

   Это избавит вас от необходимости прикладываться к ней для проверки. Чтобы проконтролировать вертикальность угла, достаточно изменить положение головы.

Не забывайте, что дымоход в частном доме – это не только удобство, но также техническое устройство, требующее правильной эксплуатации и ухода.

Чистите его от сажи, инспектируйте на предмет появления трещин, топите печь или камин сухими дровами и он будет исправно служить долгие годы.

Источник: https://klimatlab.com/otoplenie/sistema/dymoxod-iz-kirpicha-svoimi-rukami.html

Как установить и вывести трубу дымохода через крышу, на какую высоту

Отопительные приборы – необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодный период, который в большинстве регионов России длится 9 месяцев. Однако, дополнительный комфорт идет в комплексе с определенной степенью риска возникновения пожаров. Поэтому особенное внимание уделяют дымоходу, с помощью которого дым и продукты сгорания удаляются из теплогенераторов и выводятся наружу помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

1. Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
2. Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
3. Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
4. От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

Схема норм размещения дымохода на крыше

• Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
• Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
• Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
• Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
• Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность проведения трубы через кровлю заключается в том, во время прохождения дыма температура стенок повышается, из-за чего возникает опасность возгорания горючих материалов стропильной системы.

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Схема монтажа эластичной проходкиЭластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

• Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
• С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
• Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
• Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
• Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Некоторые мастера предпочитают пользоваться другим способом – они заранее впаивают в проходной патрубок дымоходную трубу, обкладывают ее термоизолирующим материалом, к примеру каменной ватой, а уже затем эта конструкция монтируется в проход.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Схема установки декоративного доборного фартукаУстановка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного коробаВывод трубы через выводной короб из асбеста

• Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
• После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
• Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
• Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
• Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм.

Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/dymoxod/proxod-truby-dymoxoda-cherez-kryshu.html
