Как сделать колено для дымохода своими руками?

В этой статье:

Дымоход для буржуйки в гараже: через стену и крышу, схема монтажа

Любое помещение требует отопления, и для этой цели применяются разные отопительные системы. Одной из самых популярных за счет простоты сборки, компактных размеров и мобильности является буржуйка. При самостоятельном возведении правильно организовать ее работу можно только эффективно выводя дым, который будет образовываться при работе. Поэтому нужно знать, как правильно сделать дымоход для буржуйки в гараже или в доме.

Конструкции дымоотведения часто возводятся из кирпича, однако, поскольку буржуйка является переносной печью, подобный вариант для нее не подходит. Отличной заменой кирпичу станет металл или асбестоцемент для самой верхней части трубы. Именно эти материалы удобны в работе даже для новичков в строительстве, а также способны выдерживать высокую температуру.

Наиболее подходящим металлом для изготовления трубы дымохода является нержавеющая сталь.

Читатели считают данные материалы полезными:

Установка керамического дымохода своими руками, советы и рекомендации
Ставим теплообменник на дымоход самостоятельно

Так как правильно сделать дымоход для буржуйки можно, только разобравшись в конструкционных особенностях и особенностях работы с используемым материалом, следует изучить несколько рекомендаций:

Поскольку дымоход после долгого времени эксплуатации может прогореть и потребовать замены, лучше остановиться на разборной конструкции, которая будет занимать минимум места. Так, дымоход для буржуйки можно разбить на части, доходящие до стены или перекрытия, и элементы, выходящие наружу, а в случае необходимости произвести замену.

Советуем изучить подробнее статью об установке дымохода из сэндвич-трубы своими руками в дополнение к данной статье.

На схеме показан правильный монтаж и вывод дымохода через крышу

Совет: Дополнительно скрепить и загерметизировать швы между частями дымохода для буржуйки можно с помощью асбестового шнура или жаростойкого герметика.

Конструкция дымохода может быть разделена на две детали, одна из которых выводит дым, а другая играет теплообменную роль. Если дымоход создается для гаража, который не нужно постоянно отапливать, можно сделать дымоход для буржуйки через стену с прямым доступом к улице. В ином же случае трубу нужно провести по помещению.

Рекомендуем прочитать статью об устройстве коаксиального дымохода и найти ответы на интересующие вопросы.

Регулировать теплообмен поможет заслонка, вмонтированная внутрь буржуйки у входа в дымоход

Современные модели буржуек имеют множество модификаций, что позволяет эффективно отапливать большие помещения и использовать агрегат с большим уровнем безопасности. При наличии определенных навыков можно перенять некоторые элементы при создании дымохода для буржуйки своими руками:

С помощью специального плотного запора исключить риск задымления.
Добавить задвижки, которые помогут контролировать интенсивность горения.
Приобрести систему, которая перерабатывает выделяемые газы, повышая тем самым производительность.
Выполнить отделку огнеупорным материалом, чтобы тепло уходило медленней, а конструкция не перегревалась.

Как сделать дымоход для буржуйки

Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла. Советуем прочитать о выборе материала под дымоход на нашем сайте.

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

Тройник с заглушкой.

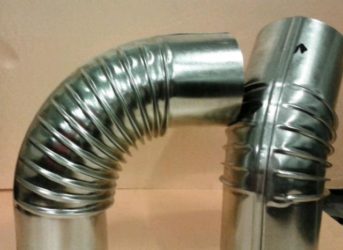

Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

Грибок для завершающей верхней части дымохода.
Проходной стакан.
Теплоизоляционный материал.
Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

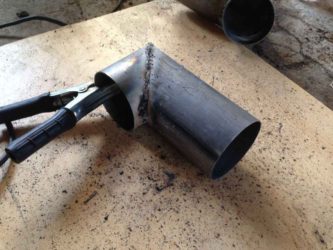

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

Заполнение швов герметиком.
Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

На схеме показан монтаж дымохода с выводом через стену

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.

Этот материал отлично дополнят следующие публикации:

Обзор дымоходов для печи из различных материалов
Правила установки дымоходов: выводим дымоходную трубу через стену

Для увеличения срока службы агрегата и правильной его работы нужно каждый год перед началом сезона выполнять малозатруднительные работы:

Осматривать дымоход на предмет наличия дефектов, образованных за счет появления ржавчины или других причин.
При необходимости два раза в год прочищать внутреннюю часть дымохода от сажи. Механическое очищение с помощью ерша и гири для подобного дымохода не слишком подходит, поэтому лучше применять особые химические вещества, сжигаемые вместе с топливом и способствующие удалению сажи.

: установка и монтаж дымохода для буржуйки

Соблюдая все правила во время строительства и использования дымохода буржуйки, можно получить полноценную систему отопления, способную безопасно обогреть и гараж, и целый дом.

Источник: http://kamin-maker.ru/dymokhody/pravilnyy-dymohod-dlya-burzhuyki-ekspluatatsiya-i-/

Как сделать дымоход для буржуйки своими руками: схема, расчет (в том числе диаметра), фото, видео и прочее

Правильно изготовленный дымопровод отлично удаляет дым, поддерживает горение дров, создаёт хорошую тягу. А сделать дымоход для буржуйки сможет каждый домашний мастер.

Назначение дымохода

Дымоотвод предназначен для отвода продуктов сгорания в атмосферу. Они удаляются, обеспечивая приток воздуха в топку и поддерживая горение. Поэтому любое отопительное устройство на твёрдом топливе необходимо оборудовать дымоотводной трубой.

Устройство дымопровода и расчёт диаметра трубы

Для небольшой переносной конструкции буржуйки требуется лёгкая разборная дымоотводная система. На входе в дымопровод располагается и открывается во время топки заслонка. Часть трубы, расположенной внутри топки, служит теплообменником. Выход из помещения нужно делать коротким. Труба состоит из двух и более элементов, чтобы было удобно заменять прогоревшие участки. Рассчитывать её диаметр следует в соотношении к объёму топки 1:2,7. Например, если камера сгорания 60 л, труба должна быть диаметром 160 мм.

Подготовительные работы и необходимые материалы и инструменты

Прежде всего нужно определить, где будет выход дымохода из помещения. Затем проделать отверстие в потолке (стене). Возможен вывод трубопровода через окно. Всё зависит от помещения, расположения буржуйки и количества используемого материала. Труба не должна соприкасаться с перекрытием, так как будут использованы изоляционные элементы. Стоит убрать из щелей легковоспламеняющиеся вещества.

Для работы следует подготовить инструменты:

аппарат для сварки;
молоток;
киянка;
рулетка;
болгарка;
ножницы по жести.Для успешной сборки дымохода нужно подготовить все элементы и необходимые инструменты

Материал также должен быть лёгким и жаропрочным. Обычно используют металл. Можно взять трубу из асбестоцемента, но только в верхней части системы, потому что она не выдерживает температуру выше 280 градусов. Для монтажа стандартного дымохода нужны:

трубы из металла диаметром 160 мм (две и более);
металлический тройник диаметром 160 мм;
колено диаметром 100 мм, длиной 1200 мм;
колено для стыков диаметром 160 мм (количество зависит от составляющих элементов);
средство для герметизации стыков;
элементы теплоизоляции (шнур асбестовый, минеральная вата, жаростойкий герметик);
битум;
зонт для защиты наружного выхода трубы.

Монтаж дымохода

Прежде всего надо определить место соединения внутренней и наружной части трубы. Лучше делать это на чердаке или просто под крышей.
Для установки дымохода лучше всего пользоваться схемой
Чтобы продлить срок эксплуатации дымохода, на выходе из печурки можно установить колено из чугуна. Хорошо, если высота его будет около метра.
Затем установить следующую часть металлической трубы, ещё одну, их должно быть столько, сколько участков дымопровода мы запланировали.
Через проходной стакан вывести и соединить внутренние и наружные части дымоотвода. Дымоход должен быть выше кровли.
Место выхода трубы из кровли оборудовать проходным стаканом. Не забывайте убирать горючие теплоизолирующие материалы, чтобы избежать пожара.
Для фиксации дымоотводной трубы рекомендуется использовать листы жести.
Наружную часть дымохода нужно покрыть битумом.
На внешнем конце надо установить зонт для защиты дымоотвода от попадания дождя и мусора.
Дымоход может быть зафиксирован в потолочном перекрытии

Для сооружения дымохода буржуйки в гараже нужны те же принципы — применяются лёгкие и жаропрочные материалы, используется теплоизоляция. Необходимо помнить о противопожарной безопасности. В помещении должна быть хорошая вентиляция. Бензин, горючее и другие пожароопасные вещества стоит хранить в специально отведённом месте.

Можно вывести трубопровод через стену. Принцип монтажа:

Отверстие сделать в стене.
Очистить от легковоспламеняющихся материалов.
Через проходной стакан вывести трубу на улицу.
Зафиксировать её листами жести.
Снаружи на кронштейн установить опору, на неё закрепить части дымохода.
Выводить дымоход разрешается и через стену
Завершающий этап сборки конструкции — герметизация. Тщательно промазать все швы и соединения жаростойким герметиком.
После полного высыхания нужно проверить качество работы. Для этого следует затопить буржуйку. Если дым не просачивается и не выходит из топки, всё сделано правильно.

Ещё один вариант вывода дымохода: через окно. Удобно использовать форточку. Вынуть стекло и зафиксировать трубу жестяным листом, надёжно закрепить на опоре, установленной снаружи.

Используем окно для вывода трубы

Правила эксплуатации дымохода и его чистки

Примерно каждые полгода необходимо внимательно осматривать сооружение. От этого зависит безопасность людей и строений. Если обнаружены участки прогоревшего, ржавого или треснувшего металла, их следует заменить. В этом преимущество сборной конструкции.

Особенности чистки дымохода

Не забывайте о чистке дымохода один-два раз в год или по необходимости. Налёт сажи и пепла ухудшает тягу и мешает нормальному выходу дыма, делает конструкцию тяжёлой. Существуют механический, химический и народный способ очистки. Но очищать дымоход буржуйки нельзя методами механической чистки стационарных печей. Лучше всего использовать готовые химические вещества, добавив их к дровам во время топки. Купить подобные составы можно в специализированных магазинах. Если предпочитаете народные методы, протопите осиновыми поленьями. Высокая температура горения выжжет сажу.

Регулярное обслуживание дымохода существенно продлевает срок эксплуатации устройства отопления, увеличивает его эффективность и снижает риск возгорания.

Теперь понятно, что сделать дымоотвод для буржуйки своими руками нетрудно. Придерживайтесь технологии, проявите смекалку, берите правильные материалы. Следите за исправностью и пользуйтесь системой многие годы.

Марина Осипова
Распечатать

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/dyimohod-dlya-burzhuyki-svoimi-rukami.html

Как сделать правильный дымоход для буржуйки своими руками: разбор работ

Буржуйка – печь с богатой историей и огромным количеством модификаций. Её низкая стоимость и мобильность привлекали дачников с начала двадцатого века. А в сейчас буржуйке отдают предпочтение за экономичность и, нередко, за привлекательный эстетический вид.

Эта маленькая печь одновременно является отопительным прибором, плитой для приготовления пищи, камином и элегантным предметом интерьера. Одним из главных преимуществ буржуйки стали её скромные габаритные размеры. Для её установки достаточно определиться с тем, из чего и как сделать дымоход для буржуйки.

Выбор нужно сделать между асбестоцементными трубами и металлическими. Последние значительно облегчают конструкцию и реже вызывают затруднения в процессе монтажа.

Особенности «буржуйного» дымохода

Дымоход в буржуйке состоит из двух частей:

теплообменной;
газовыводящей.

Выводящая труба со временем практически не изменялась. Раньше к буржуйке напрямую подсоединяли обыкновенную металлическую трубу, которая выходила на улицу. Сейчас используют определённые материалы, а дымоход подключают либо после заслонки, перекрывающей выход после окончания горения, либо к дымоотводящему каналу.

Внутри корпуса размещается теплообменная часть трубы. Как усовершенствованный и пожаробезопасный вариант конструкции, в буржуйках устанавливают коленный дымоход. Форму его теплообменных элементов и их расположение определяют вид печи и конструкция дымохода. Вытянутые в горизонтальной плоскости печи оборудуются «дымовой камерой» или «колпаком». В таких конструкциях отработанные газы через отверстие в боковой стенке попадают в этот отдел, увеличивая тем самым теплоотдачу буржуйки, и только после этого «вылетают в трубу».

Печи, вытянутые по вертикали, имеют более сложное устройство дымохода. В них используется та же коленная система, в которой для увеличения теплоотдачи используются наряду с коленными ещё и спиральные каналы. Такая конструкция задерживает дым и продлевает жизнь печи.

Порядок изготовления и монтажа конструкции

Делать кирпичный дымоход для буржуйки своими руками вряд ли стоит. Для мобильной печи он слишком громоздкий, материалоёмкий и дорогой. Асбестоцементные трубы можно, конечно, использовать, но есть несколько значимых недостатков:

температурный порог — 300°С;
быстро зарастание сажей из-за шероховатой внутренней поверхности;
пожароопасность. Сажа, накопившаяся в трубе, рано или поздно, загорится, а такую температуру асбестоцементный дымоход не выдержит;
постепенное разрушение асбеста из-за реакции с соляной кислотой, содержащейся в окислах;
впитывание конденсата и последующая передача его на стены и крышу, что вызывает появление пятен и зловонного запаха.

Металлический дымоход значительно проще сделать и установить самому. При соблюдении правил и норм даже непрофессионал может обеспечить пожаробезопасность и правильную работу печки.

Буржуйка – лёгкая мобильная печь, поэтому для неё прекрасно подходит металлический дымоход

Правильный дымоход для буржуйки должен быть выполнен из легированной стали, специальное покрытие которой защитит трубу от вредного воздействия окислов. Когда речь идёт о печи, установленной на улице, изготовление и монтаж дымохода заключаются в том, чтобы подобрать трубу нужного диаметра и «воткнуть» её в нужное отверстие. Печь, в этом случае, используется как плита, а дымоотвод нужен, скорее, для того, чтобы дым не клубился над кастрюлями и не щипал глаза.

Если буржуйка находится на улице и используется как плита, то монтаж дымохода сводится к тому, чтобы просто «воткнуть» трубу в патрубок

Для буржуйки, установленной в помещении, делают дымоход с коленной системой. Покупать металлические трубы или делать их из листового металла – личное дело каждого. Обычно, если диаметр патрубка печи стандартный, с самоделками никто не возится, а вот если печь нестандартная во всех отношениях, то придётся всё делать своими силами.

Чтобы установить на буржуйку дымоход, нужны следующие материалы (речь идёт о печи, установленной в помещении, с дымоходом стандартных размеров):

одно колено 100*1200 миллиметров;
два колена 160*1200 миллиметров;
три колена для стыка 160*100 миллиметров;
тройник 160 миллиметров с заглушкой;
грибок 200 миллиметров;
герметик.

Дополнительно могут понадобиться проходной стакан, противопроливневый козырёк, теплоизоляция и другие материалы. Всё зависит от типа помещения, в котором находится отопительный прибор.

Внутренний дымоход, расположенный в помещении, и внешний, выходящий на улицу, стыкуются на чердаке или в подкровельном пространстве.

При монтаже дымохода для буржуйки первый отрезок трубы фиксируется в печном патрубке или в дымоходном отверстии. Затем колено наращивается до перекрытия этажа.

Выводить дымоход можно как вверх через потолок и крышу, так и через окно. Проходной стакан при этом устанавливается в отверстии стекла

В потолочной плите вырезается отверстие соответствующего диаметра, по краям которого обязательно убирается теплоизоляция, и устанавливается проходной стакан. Через него пропускают трубу и стыкуют её с наружным дымоходом. Последнему нужно обеспечить теплоизоляцию и покрыть битумом. Поверх дымоходной трубы устанавливается грибок или искрогаситель, защищающий трубу от мелкого мусора, осадков, живности и вылетающих искр.

Правила и особенности ухода за дымоходом

Исправная и эффективная работа буржуйки зависит от состояния дымохода. А ему требуется систематический уход:

раз в год нужно осматривать наружную часть трубы на предмет обнаружения ржавчины, прогаров, трещин и других дефектов;
ежегодно нужно чистить дымоход от сажи. Для этого в печи вместе с топливом сжигают специальный химический состав. Как вариант, можно закинуть в топку осиновые дрова. При горении они дают очень высокую температуру, которая выжигает сажу.

Имейте ввиду, что использование гири или ерша для механического очищения дымохода от сажи может повредить хрупкие металлические трубы.

Если ответственно походить к установке печки и монтажу дымохода, то при должной подготовке проблем не возникнет. Важно помнить о том, что буржуйка – это такой же отопительный прибор, как и котёл или камин, и при неправильной эксплуатации он может стать причиной пожара. Пренебрегать правилами и нормами категорически нельзя.

Источник: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-dlya-burzhujki.html

Дымоход для буржуйки — советы по изготовлению своими руками — Школа по утеплению дома

ДымоходДымоход для буржуйки — советы по изготовлению своими руками

Буржуйка – печь, пережившая века и все еще необходимая нам и ценимая за огромный список своих положительных качеств: из-за небольших размеров ее легко перевозить, а стоит такая установка совсем недорого. Кроме того, такая печь – отличный вариант отопления помещения для желающих экономить или даже для создания уникального интерьера в доме или на даче.

Использовать буржуйку можно и для обогрева, и для приготовления еды, и как оригинальный элемент декора, приносящий в дом уют и комфортную для души атмосферу. Чтобы приступить к установке такой печи, достаточно решить, где и из какого материала будет сделан дымоход для буржуйки. Только и всего! А уж соорудить дымоотвод своими руками и того проще!

Приступаем к изготовлению дымоотвода

Так как буржуйка – печь переносная, от кирпичного дымоотвода стоит отказаться в самом начале планирования. Но, к счастью, варианта для выбора остается два: металлическая или асбестоцементная труба. Но какую же выбрать? Металл считается более удобным в работе, эксплуатации, кроме того, он гораздо легче.

Асбестоцементная труба может устанавливаться только в верхней части дымоотвода – максимальная температура, которую она выдерживает, составляет 300 градусов по шкале Цельсия, а дым имеет свойство несколько остывать при выходе наружу.

Важно учитывать и тот факт, что конструкция дымохода для печи-буржуйки должна быть небольшой и разборной. Иными словами, труба для вывода дыма должна выходить из помещения по наиболее короткому пути и включать в себя, как минимум, два элемента, которые будут соединены между собой в чердачном помещении или в межкровельном пространстве. Почему так? Да потому, что металлические дымоходы со временем прогорают и требуют замены, а отремонтировать один элемент гораздо проще, чем менять всю конструкцию.

Материалы необходимые для изготовления дымохода

Трубы из металла, которые будут служить в качестве пути основного хода дыма, диаметром 16 см.
Тройник того же диаметра с заглушкой на одном ответвлении, который может понадобиться для подключения трубы отвода.
Несколько колен для стыков, благодаря которым поворачивать и прокладывать дымоотвод будет на порядок проще. Одно стыковое колено должно иметь размеры 10 см х 120 см, другие – 16 см х 120 см.
«Гриб», служащий защитной насадкой для конца дымоотводной трубы, размером 20 см.
Герметик, скрепляющий швы (в качестве альтернативы подойдет и асбестовый шнур).
Теплоизолирующие материалы.
Битумная смола.

Если металлические трубы достать невозможно, основную трубу дымоотвода можно сделать и из листового металла при помощи устройства для сгибания, молотков и киянки, аппарата для сварки, клещей и рулетки или сантиметровой ленты.

Если металл уж очень тонкий, для его обрезки можно воспользоваться специальными ножницами, в противном случае придется пользоваться болгаркой и набором новых дисков для нее.

Задание простое: замерить расстояние и отрезать необходимые участки трубы. Все!

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.

Подготовка перекрытия

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

отверстие должно быть больше самой трубы дымохода;
между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

Если труба дымоотвода оказывается на выходе в горизонтальном положении, находится под самим скатом кровли и в нее может попадать вода (или стучать по «шапке гриба»), конструкцию можно несколько изменить, добавив одно колено и нарастив трубу, делая наружный ее конец вертикальным. Есть и другой выход – установить козырек, который защитит трубу от больших объемов воды при ливне.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение. Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры.

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

Особенности ухода за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении. Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы. На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Способы ухода за дымоходом

Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма. Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут. Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.

О том как прочистить дымоход, читайте тут

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара. Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь. А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!

Источник: https://v-teplo.ru/dimohod-dlya-byrjyiki.html

Как сделать дымоход для буржуйки своими руками

Начиная с момента своего изобретения, печка-буржуйка стала настоящим спасением для тех, у кого в доме отсутствовало центральное отопление, но камин или печь проживающие позволить себе не могли. Наибольшее распространение буржуйки получили во второй половине XX века – их начали устанавливать на дачах и в гаражах для обогрева помещений.

К тому же, буржуйки достаточно просты в обслуживании, что также повлияло на их популярность. Как и любую другую печь, буржуйку нельзя представить без трубы или дымохода, и это связано вовсе не с ее общим внешним видом, а напрямую с правилами безопасной эксплуатации. В этой статье вы найдете ответ на вопрос о том, как сделать дымоход для буржуйки своими руками. (См. также: Печь буржуйка своими руками)

Дымоход как главный элемент печки-буржуйки

Дымоход – это одна из самых важных составляющих печи. Если раньше к буржуйке подключали трубу из первого попавшегося материала и выводили ее на улицу буквально через окно или форточку, то сейчас технология прокладки трубы для такой печи совершенно изменилась. Во-первых, система дымохода усовершенствовалась, во-вторых, сам процесс монтажа стал другим. Сегодня правильный дымоход для буржуйки включает в себя не одну часть, как раньше, а две: выводящую и теплообменную.

Выводящая часть представляет собой металлическую трубу, присоединенную к дымовому каналу и выведенную на улицу. Каждая выводящая труба в начальной части должна быть оборудована специальной задвижкой или заслонкой. Заслонка нужна для того, чтобы перекрывать трубу после того, как завершится процесс горения в печи.

Вторая часть – теплообменная – размещается непосредственно в самой буржуйке. Она представляет собой специальный отсек, в который дым попадает в первую очередь, и уже после – в сам дымоход. Теплообменник – это своего рода усовершенствование, повышающее пожаробезопасность всей печной конструкции. (См. также: Печь на улице своими руками)

Размещение элементов дымохода зависит главным образом от габаритов печи, а также ее формы, которая бывает горизонтальной и вертикальной. Рассмотрим расположение частей дымохода для печки буржуйки обеих форм:

Если у вас горизонтальная буржуйка, в ней должен быть обустроена специальная дымовая камера, которая будет аккумулировать дым, выделяющийся в процессе горения и передавать его далее в трубу. Дымовая камера способствует более эффективному прогреванию буржуйки и отдаче тепла. Это происходит за счет того, что газы, попадая в камеру, начинают двигаться менее активно, увеличивая, таким образом, температуру в топке.
При наличии вертикальной буржуйки передняя часть дымохода образуется при помощи нескольких изогнутых колен или каналов. Такое устройство системы позволяет максимально замедлить дым, чтобы достичь увеличения теплоотдачи до необходимого уровня. Колена в системе могут иметь также и спиральную форму.

(См. также: Печи Бренеран своими руками)

Материалы для изготовления дымохода

Печка-буржуйка – достаточно компактное устройство, имеющее маленькие размеры, которое при желании можно переместить практически в любую часть здания. Именно в связи с этим не строит обустраивать серьезный дымоход, требующий кирпичной кладки. Чтобы сделать дымоход для буржуйки своими руками, потребуется минимум материалов:

металлические трубы диаметром 160 мм (для основной части дымохода);
1 тройник диаметром 160 мм с заглушкой (представляет собой трубу с отводом);
3 стыковых колена (для удобства поворота и прокладки дымохода. 1 колено размером 100*1200 мм, остальные – по 160*1200 мм);
грибок размером 200 мм (защитная насадка на конечную часть дымохода);

герметик для затирки швов (или асбестовый шнур);
битум;
теплоизоляция.

Если вы планируете изготавливать основную трубу собственноручно из листов металла, позаботьтесь также и о наличии в своем арсенале аппарата для гибки, сварочного аппарата, специальной защитной маски, молотков различных размеров, плоскогубцев и рулетки. Кроме того, для обрезки лишней длины запаситесь болгаркой и комплектом сменных дисков – возможно, подгонять трубу вам придется не один раз. (См. также: Как сделать обогреватель для гаража)

Чтобы правильно изготовить и установить дымоход для буржуйки, следует придерживаться некоторых общих принципов и правил. Однако, не стоит пугаться – они достаточно несложные, но неукоснительное их соблюдение послужит гарантией того, что ваша печь сможет надежно и безопасно функционировать в дальнейшем, не нанося вредя окружающим людям и обстановке. Проводите все работы без спешки, тщательно замеряя все необходимые детали.

Когда буржуйку подразумевается установить на открытом воздухе или под навесом, вам будет достаточно изготовить и надежно закрепить саму трубу. В том случае, если буржуйка располагается в доме, обустройство дымохода займет более длительный отрезок времени и потребует от вас большей ответственности и внимательности в течение всего процесса установки.

Процесс создания дымохода для буржуйки

В первую очередь определите место, где будут соединяться наружная и внутренняя часть печки. Чаще всего для стыка выбирают пространство между листами кровли, либо чердак. (См. также: Печь Бубафоня своими руками)

Весь монтаж самодельного дымохода для буржуйки происходит следующим образом:

Присоедините к буржуйке первый кусок дымохода и, если он состоит из нескольких отрезков, наращивайте его до намеченного места стыковки в перекрытии или кровле.
Прорежьте в перекрытии отверстие диаметром не меньше диаметра проводимой трубы. Если отверстие потребуется расширить, это можно будет сделать в процессе подгонки трубы.
Удалите из щели между перекрытиями теплоизоляционный материал. Когда труба будет нагреваться, велика вероятность того, что изоляция воспламенится.
Вставьте в отверстие проходной стакан и пропустите через него трубу.
Соедините внутреннюю трубу с частью, расположенной снаружи.
Обмажьте битумом наружную часть дымохода и тщательно оберните теплоизоляцией. Для этих целей вполне подойдет минеральная вата или любой другой подобный материал.
Установите на конце дымохода грибок. Он защитит трубу и топку от попадания туда дождя, грязи, листьев, а также других мелких предметов, способных засорить дымоход.
Тщательно промажьте все места стыков герметиком для затирки швов.

Монтаж дымохода завершен. После высыхания герметика можно попробовать затопить печку и проверить плотность стыков – не выходит ли дым. Если все условия были соблюдены, а действия выполнены в строгом порядке, то буржуйка не доставит вам неприятностей в процессе эксплуатации в течение долгого времени.

Если вам потребуется оборудовать дымоход для буржуйки в гараже или другом подсобном помещении, весь процесс монтажа будет полностью идентичен описанному.

Чтобы дымоход не вышел из строя в первые несколько месяцев после его установки, за ним следует правильно ухаживать и регулярно чистить в целях профилактики.

Правила ухода за печным дымоходом

Регулярно проверяйте трубу дымохода по всей длине на предмет деформаций. Это могут быть как трещины, сколы и налет ржавчины, так и прогоревшие участки. Все не устраненные вовремя мелкие дефекты ведут к разрушению трубы дымохода и укорачивают срок ее службы.
Чистите дымоход не реже одного раза в год (в идеале – каждые три-четыре месяца). Для прочистки можно использовать как народные, так и современные методы: сжигать в топке специальные брикеты, в процессе сгорания которых выделяется газ, разрушающий налет в печной трубе, либо осиновые дрова.
Последний вариант подходит больше для предупреждения образования сажи в дымоходе, чем для ее удаления.

Советы специалистов по обустройству и эксплуатации дымохода печки-буржуйки

Для постройки дымохода можно использовать не только металлические , но и асбесто-цементные трубы. Однако стоит учесть, что такие трубы следует устанавливать только в верхней части дымохода, так как они способны выдерживать температуру, не превышающую 300С. На конечном участке дымохода газы уже имеют пониженную температуру, и поэтому асбест уже не способен разрушиться под ее воздействием.
Для промазывания швов используйте герметик, устойчивый к высоким температурам.
Если в процессе эксплуатации прогорит какой-либо из элементов печи, то его можно будет заменить, не разбирая всей конструкции.
Так как дымоход буржуйки не настолько прочен, как кирпичный или каменный, не рекомендуется использовать для его прочистки ерш и ядро – они лишь повредят стенки трубы.
Идеальный диаметр дымохода для буржуйки – 160 мм. Если вам не удалось подыскать трубы подходящего диаметра, их можно легко изготовить самостоятельно, путем гибки листов металла.
Если дымоход планируется расположить прямо под скатом крыши либо на открытом пространстве, вместо грибка используйте специальный противоливневый козырек, который убережет трубу от затекания туда больших потоков воды.
Все колена наращивайте до уровня перекрытия – так помещение будет обогреваться более эффективно.

Печь-буржуйка способна быстро и качественно обогреть не только жилые помещения, но и подсобные.

На сегодняшний день это самый оптимальный вариант для решения вопроса об отапливании загородных домиков и дач, внутренние коммуникации которых не предусматривают наличие батарей центрального отопления либо громоздких каминов и печей.

Источник: http://otopimdom.ru/kak-sdelat-dimohod-dlya-burzhujki-svoimi-rukami/

Из чего сделать дымоход для буржуйки и как его смонтировать

Основная проблема при установке печки – из чего сделать дымоход для буржуйки и как его смонтировать. Выбор в данном случае может склониться к одному из двух вариантов труб, выполненных из асбестоцемента или металлического листа.

Выбор материала для дымохода

Дымоход для буржуйки своими руками из асбестоцемента изготавливается редко. Причин этому более чем достаточно:

Температурный порог слишком низкий – всего 300 градусов;
Шероховатость внутренней поверхности является причиной довольно быстрого засорения сажей;
Сажа, накопившись в трубе, в конечном итоге загорается, что приводит к прогару дымохода;
Асбестоцементные трубы громоздки и дороги;
Материал подвержен ускоренному разрушению под воздействием веществ, содержащихся в окислах.Таким образом, именно металлический дымоход является наиболее приемлемым вариантом при монтаже буржуйки. Расчет нужно делать на нержавеющую или никелированную сталь, покрытие которой защищает материал от вредного воздействия окислов.

Принципы устройства дымохода

Если буржуйка установлена вне помещения, то единственной заботой при монтаже дымохода будет поиск трубы нужного диаметра, которую просто вставляют в приспособленное отверстие. Здесь труба потребуется только для того, чтобы дым из устройства выводился выше уровня человеческого роста и не мешал.

Если же буржуйка устанавливается не на открытом воздухе, то с дымоходом придется повозиться, однако при использовании металлических труб конструкция получается не слишком сложной, поэтому справиться с задачей установки дымохода на буржуйку сможет и неспециалист.

Горизонтальный и вертикально вытянутый аппараты несколько отличаются устройством дымоходов. Первый имеет «дымовой мешок», задерживающий отходящие газы и заставляющий их отдавать дополнительное тепло стенкам буржуйки.

Вертикальное устройство дымохода такой дополнительной камеры не предусматривает, поэтому замедление потока отходящих газов происходит за счет «коленного» исполнения дымоходов с изогнутыми каналами.

Здесь, кстати, есть выбор – приобретать ли для монтажа уже готовые трубы, колена и тройники или делать их самому из листового металла. Решение можно принять любое, но возиться с листами в основном имеет смысл лишь тем, кто обустраивает нестандартную печь.

Чтобы сэкономить, вместо нержавеющей стали иногда используют обычную «оцинковку» со стенкой не менее 0,6 мм толщиной.

Но в целом такой вариант не приветствуется – помимо специальных инструментов для этой работы потребуются серьёзные навыки жестянщика. Иначе добиться герметичности стыков будет очень трудно, ведь дым неизбежно будет просачиваться.

Кстати, профессиональные жестянщики изготавливают и сэндвич-конструкции. В них трубы меньшего диаметра оборачиваются минеральной ватой, а затем сверху надевается другая труба большего диаметра.

Варианты дымоходов

Устройство дымохода предполагает использование одной из трех возможных схем, отличающихся местом выхода трубы:

Дымоход выходит из стены примерно в четверти метра от уровня потолка.Эта конструкция удобна прежде всего тем, что часть трубы, проходящая внутри помещения, играет роль дополнительного отопительного прибора, что повышает эффективность буржуйки и экономит топливо.
Дымоход выводится через потолок и кровлю.Конструкция также достаточно энергоэффективная, так как дымоход тянется по всей комнате, но трудоемкая при монтаже. К тому же в ходе обустройства такого дымохода приходится учитывать, как правильно обеспечить надлежащий уровень пожаробезопасности.
Труба выводится сквозь стену поблизости от буржуйки.Дымоход крепится вертикально к внешней стороне стены, что в плане пожарной безопасности значительно лучше, но для нагрева помещения приходится использовать большее количество топлива.

Специалисты, которые знают, как сделать дымоход для буржуйки в гараже, чаще советуют первый вариант, хотя он и более трудоемок, чем, например, третий, не говоря уж о втором. Второй же вариант в гаражах не используется вообще в связи с высокими требованиями по гидроизоляции стыков, пожарной безопасности и излишней сложностью.

Материал для монтажа

Чтобы знать, как рассчитать дымоход для буржуйки, т. е. количество колен, переходников, хомутов и длину труб, лучше всего заранее перед приобретением этих материалов составить небольшой чертеж. Он не должен быть профессиональным, однако все точные размеры на нем должны быть поставлены. На основе такой зарисовки продавец-консультант подберет все составляющие.

Важно также учитывать, что внутри стен не допускается никаких соединений – труба должна быть сплошная. Любые стыковочные узлы обязательно должны находиться не менее, чем в 30 см от любых перекрытий и стен. Это важное условие соблюдения норм пожарной безопасности. При прогаре трубы повреждённый участок легко можно будет демонтировать и заменить новым.

Диаметр дымохода для буржуйки необходимо выбирать, ориентируясь на патрубок самого отопительного прибора. Если он самодельный, то вычислить диаметр можно по простейшей формуле. Для этого объем топки в литрах нужно умножить на 2,7. Получится диаметр трубы для самодельного устройства в мм.

Работа начинается с подготовки стен:

За буржуйкой и трубой на всем ее протяжении стена должна быть облицована асбестовым листом толщиной не менее 10 мм, закрытым металлическим экраном или иным жаростойким материалом.
В зависимости от способа отвода дымовых газов проделывается отверстие в стене или потолочном перекрытии с учетом того, что его нужно будет дополнительно изолировать.
Деревянные стены должны отделяться от трубы металлическим коробом (фартуком) с отверстием в центре.

Минимальный диаметр отверстия короба должен быть больше диаметра дымоотвода примерно на 15 мм. Пустое пространство короба, которое максимально плотно забивается огнеупорным материалом, должно отделять конструкцию от деревянной стены пространством минимум 150 мм. Если дымоход выводится из кирпичной кладки, то в отверстие обычно монтируется проходной стакан.

Дымоход монтируется до перекрытия или стены:

Нижний участок (тройник с отверстием для удаления конденсата) надевается на патрубок с прокладкой из термостойкого уплотнителя и фиксируется специальным хомутом для полного исключения прорыва газов. Нужно учесть, что труба у основания должна оборудоваться заслонкой для перекрытия дымохода по завершении горения.
Если дымоход выводится наружу из стены, то следующим его участком может быть изготовленное под нужным углом колено. Таким образом конструкция наращивается до самого перекрытия.
В случае прохождения дымохода сквозь потолок, монтировать нужно будет прямую трубу с таким расчетом, чтобы ее окончание находилось примерно в полуметре от кровли или поднималось над потолочным перекрытием на 30-40 см.

Далее работы будут проводиться либо снаружи помещения, либо в чердачном пространстве:

1.В кровле для дымохода обустраивается отверстие, со стороны чердака оно обшивается металлической панелью.

2.Снаружи отверстие необходимо тщательно гидроизолировать, например, специальным блоком (флэшем), который с легкостью укладывается на кровлю любой геометрии и крепится к ней на герметик.

Как определить высоту трубы

Оптимальная высота конструкции обычно около пяти метров, в противном случае может возникнуть эффект обратной тяги. Однако правильный дымоход для буржуйки в гараже может быть и ниже. Относительно высоты трубы над кровлей существуют следующие правила:

Если труба отстоит от конька крыши на 50 см и менее, то над ним она должна возвышаться на те же 50 см.
Если труба отстоит от конька на расстоянии от 150 до 300 см, то верхушку трубы можно расположить на одном уровне с ним.
Если расстояние более 3 м, то верх трубы располагается на уровне или чуть ниже конька.

Если труба выходит из стены, то на патрубок, выведенный наружу, надевается колено, позволяющее ей вне здания занять вертикальное положение. Дымоход с внешней стороны стены утепляется и крепится к ней уголками или специальными кронштейнами. От дождей и попадания влаги дымоход обязательно защищается специальным грибком.

После завершения монтажа всей конструкции швы тщательно обмазывают жаростойким герметиком для предотвращения прорыва дымовых газов в помещение.

При изготовлении дымохода работа не настолько сложная. Достаточно лишь определиться с местом выхода трубы из помещения, сделать эскиз, определить размеры и рассчитать диаметр, после чего можно смело идти за комплектующими. При сборке обязательно соблюдайте все предписанные правила и выполняйте работу аккуратно – от этого зависит ваша же безопасность при эксплуатации буржуйки.

Источник: https://samstroy.com/%D0%B8%D0%B7-%D1%87%D0%B5%D0%B3%D0%BE-%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C-%D0%B4%D1%8B%D0%BC%D0%BE%D1%85%D0%BE%D0%B4-%D0%B4%D0%BB%D1%8F-%D0%B1%D1%83%D1%80%D0%B6%D1%83%D0%B9%D0%BA%D0%B8-%D0%B8/
