Как сделать колпак для дымохода своими руками?

В этой статье:

Колпак на трубу дымохода своими руками чертежи

На многих дымоходах сверху надеты какие-то колпаки. Форму они имеют разную – прямоугольную, квадратную, плоскую, конусообразную, гнутую и т.п. Эти устройства имеют множество названий:

Колпак на дымоход
Зонт на дымоход
Грибок на дымоход
Дымник

Примерно такая же конструкция называется флюгаркой, но первоначально флюгарка на дымоход была основой для флюгера – устройства, которое поворачивалось в зависимости от направления ветра. Сегодня же некоторые этим термином называют любой колпак, надетый на дымоход.

Флюгарка на дымоход

Есть еще одно особое устройство — дефлекторы или аэродинамические колпаки на дымоход. Их разрабатывают специально для усиления тяги с учетом законов аэродинамики. Любой колпак на дымоходе является препятствием для воздушного потока, который разделяется, «обходя» его и создавая вихревые потоки. При этом возле трубы образуется зона с более низким давлением, что увеличивает тягу. Конструкция делекторов разрабатывается специально, потому их эффективность (в смысле улучшения тяги) намного выше.

Для чего нужен колпак на трубе дымохода

Традиция устанавливать на дымоходах колпаки пришла к нам из прошлого. Еще в 19 веке они были только коваными, ведь других способов из готовить изделие из железа попросту не было. Так как труд кузнеца был недешев, то и позволить себе такое украшение на крыше могли далеко не все. Зато на богатых домах и замках колпаки на дымоход были украшены целыми композициями из металла. Чаще всего изображали фигурки людей, животных и птиц. Иногда владельцы какого-либо бизнеса заказывали в качестве флюгера изображение предмета, который символизировал занятия хозяина. Такая себе наглядная реклама.

Флюгарка на дымоход

В действительности функций у зонта, установленного на дымоход, несколько:

Защищает трубу от попадания воды и снега. При обильных осадках в трубе может оказаться достаточное количество влаги, чтобы «запереть» тягу. Надетый сверху, но не мешающий выходу дыма колпак, значительно снижает ее количество. Потому форму колпака стоит подбирать исходя не только из эстетических соображений: если в вашем регионе выпадает много снега, то лучший вариант – колпак в виде маленькой вальцевой крыши с достаточно большим углом. С таких зонтов хорошо сходит снег.
Колпак на кирпичной трубе дымохода защищает кирпич от разрушения. Большая часть современных изделий имеют специальные канавки для отведения конденсата, который неизбежно образуется на холодной металлической поверхности, при контакте с разогретым дымом (или воздухом, если это выход вентканала).
Предотвращает попадание в дымоход насекомых, животных, птиц, листвы и других предметов, которые может занести ветер.
Улучшает тягу. Специально для улучшения тяги разработаны дефлекторы разных модификаций, но любой грибок на трубе тоже неплохо справляется с такой задачей: она повышается примерно на 20%.

Для чего нужен зонт над трубой дымохода теперь понятно. Осталось понять из чего его делать и какую форму лучше выбрать.

Какие материалы используют для изготовления колпаков их крепежа

Изготавливают колпаки на дымоход из материалов, который стойки к коррозии, переносят высокие температуры и имеют длительный срок эксплуатации. Требование по температурному режиму действует, только если устройство закрывать будете дымоход. Для вентканалов вполне подойдет изделие из полиэстера, пурала и т.п. Во всех других случаях используют:

Оцинкованную сталь
Нержавеющую сталь
Медь
Сплав цинк-титан

Флюгарки (дымники) из меди служат долго, от 50 до 100 лет. Это один из самых долговечных материалов, но при его монтаже необходимо использовать метизы из меди. В противном случае начнутся активные коррозионные процессы, которые значительно сократят сроки жизни устройства. Установка цинк-титанового колпака на дымоход предусматривает по тем же причинам использование только оцинкованных метизов. Цинк-титан – новый сплав, который недавно использовался только для изготовления кровельных материалов, но сегодня многие кампании стали производить из него и колпаки на дымоход.

Они имеют полувековой срок гарантии и цену гораздо меньше, чем у медных. Устанавливать на трубу колпаки из остальных материалов можно обычными метизами, хотя лучше все-таки брать те, которые не поддаются окислению и разрушению: большая часть флюгарок служить может десятилетиями, а лезть на крышу потому что ее сорвало ветром из-за разрушившегося крепления — не самое приятное времяпровождение. Если говорить о кирпичной трубе, то использовать можно или обычные длинные гвозди или нарезные (но их демонтировать практически невозможно), можно воспользоваться дюбелями.

В каждом конкретном случае система крепления подбирается исходя из формы и материала трубы, имеющихся отверстий для крепления и т.п.

Кованые колпаки на дымоходы

Самый популярный вид этой продукции – это дымник из нержавейки с полимерным покрытием или без такого. Срок эксплуатации в этом случае составляет 20 лет, но зато и цена намного ниже. Особо популярен вариант с полимерным покрытием – цвет можно подобрать в тон кровли, а если и дизайн будет в стиле кровли, смотрится такой вариант замечательно.

Что ставить в оголовке дымохода зонт или дефлектор?

По строительным нормам дефлектор на выход газовых котлов ставить нельзя. Это связано с тем, что в зимнее время из-за низких температур выходного потока на горизонтальных участках трубы образуются сосульки, ухудшающие тягу. Дефлектор же такую картину только усугубляет. Потому на выходы газовых котлов ставят только простые зонты для защиты от попадания мусора и осадков.

Аэродинамический колпаки на дымоход. Один из вариантов

Дефлекторы специалисты рекомендуют устанавливать на металлическую трубу котлов, работающих на твердом топливе. Во всех остальных вариантах рекомендованы колпаки на дымоходы. Форма колпака выбирается в соответствии с формой дымохода: на круглые обычно ставят круглые зонты, на квадратные и прямоугольные – в виде небольшой скатной крыши. Нужно учесть, что на дымоходах-сэндвичах дымники должны иметь специальную юбку, которая будет закрывать теплоизоляцию. Для кирпичных дымоходов рекомендуется делать колпак с основанием, которое закроет все кирпичи, выступающие над кровлей.

Не очень хорошее отношение у специалистов к флюгерам: постоянная вибрация и немалый вес достаточно быстро разрушают даже капитально построенные трубы. Так что если вы хотели иметь флюгер, хорошо над этим подумайте: он не только неблагоприятно влияет на дымоход, но и сам быстро изнашивается из- за постоянного трения.

Как сделать грибок на трубу своими руками

Самостоятельное изготовление колпака на дымоход – дело нелегкое. Если у вас нет особого опыта в этой области, можно для начала перенести чертеж на лист картона, вырезать его и продумать способы соединения и крепления. После того, как картина станет более-менее ясной, можно вырезать части из металла и приступать к сборке. Очень важно измерить дымоход точно и строго придерживаться измеренных величин при изготовлении.

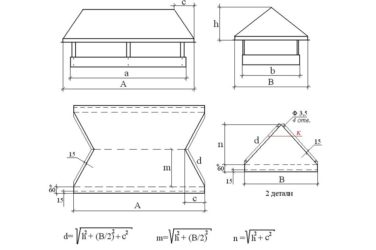

Вот один из чертежей дымника в виде небольшой скатной крыши. Угол определяется по формуле, которая указана на первом листе.

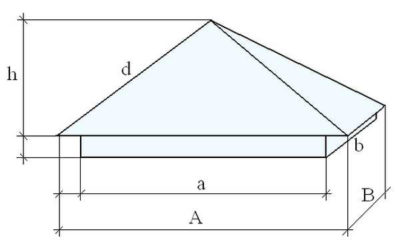

Чертеж колпака на дымоход

Порядок действий такой:

Заготовку из металла положить на стол лицевой стороной вверх, в указанном на чертеже месте, просверлить отверстие диаметром 3,5мм.
Погнуть деталь по всем пунктирным линиям на 90 о. Для этого лучше использовать листогиб. Тогда линии получатся четкие, без вмятин. Если такого устройства нет, придется применять подручные средства: кусок уголка закрепить на верстаке полкой вверх. Чтобы можно было согнуть сразу всю (или почти всю) линию, можно воспользоваться бруском.
Погнуть деталь по линиям «d». Угол определяется экспериментально: должен получиться цельный колпак. Конструкция должна быть ровной, без перекосов (поставьте ее на стол, чтобы проверить). Если все «сошлось», наметьте на нижнем ребре жесткости маркером точку через просверленное отверстие, накерните будущее отверстие, затем просверлите.
Соедините колпак и зафиксируйте заклепкой 3,2мм.
По линиям «а» и «b» подогните все так, чтобы можно было установить ножки.
По внешнему периметру трубы изготовьте основание колпака из уголков. Уголки располагайте так, чтобы один край упирался в кладку, а второй был сбоку. Подготовьте «ножки» для колпака. Соединяют все при помощи сварки.
Готовое основание нужно зачистить, покрыть антикоррозионным составом, затем покрасить в несколько слоев краской для наружных работ.
Соединить колпак с основанием.

Если изготовление квадратного дымника кажется вам сложным, может такой вариант будет легче. Его реализация будет совсем простой, если у вас есть кусок изогнутого листового металла подходящего размера. Если же имеется обычный лист, можно согнуть его на специальном устройстве (обычно есть у жестянщиков).

Дымник для изготовления своими руками

Порядок работы такой: готовите основание колпака из уголка по результатам измерений вашего дымохода. Уголок располагаете так, чтобы конструкция хорошо держалась: одно ребро опирается на край дымохода, другое охватывает его снаружи. Изготовьте ножки, которые будут поддерживать колпак и соединять его с основанием. Делайте их достаточно мощными, чтобы они могли противостоять ветровым нагрузкам и выдерживать снежную массу. Все части обработайте антикоррозионным составом и покрасьте. Соберите конструкцию в единое целое. Метод сбора зависит от материала.

Вот пример того, как изготовить дефлектор на металлическую трубу. У автора этого видео он установлен на вентиляционной трубе подвала, хотя подобную конструкцию можно использовать на металлической трубе от котла на твердом топливе.

В этом видео изготовление обычного зонта на трубу.

Всегда пожалуйста)) А как крепить колпак — зависит от материала трубы. Судя по тому, что развертка есть только на квадратную или прямоугольную — у вас труба кирпичная. Если так — можно флюгарку закрепить на дюбеля, да почаще. И не в шов, а только в кирпич. Если ветра сильные, можно сделать нижнюю часть, которая будет надеваться на трубу, широкой и крепеж бить не в один ряд, а в шахматном порядке: сверху-снизу.

Если не угадали с материалом — отпишитесь.

Источник: http://krovlya-mp.ru/kolpak-na-trubu-dymohoda-svoimi-rukami-chertezhi.html

Колпак на дымоход своими руками – конструкция и чертежи

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик.

С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы.

Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Конструкция

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

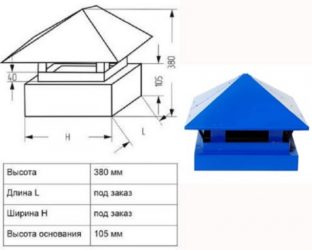

Конструкция колпака для дымохода

Защитный зонтик. Навершие колпака в виде конуса, пирамиды, полукруга или других, более сложные форм. Зонт защищает трубу от попадания в нее атмосферных осадков, мусора, проникновения в дымоход птиц.
Фартук-капельник. Этот элемент колпака защищает оголовок трубы от капель, отскакивающих от зонтика. Он помогает увеличить срок службы дымохода, предотвращает появление коррозии, грибка. Фартук применяют в случае, когда устанавливают колпак на трубу прямоугольной или квадратной формы.
Кронштейны. Пластины из листового металла, которые используют, чтобы соединить козырек с фартуком. Количество кронштейнов зависит от размера дымохода и веса зонтика. Крепеж выполняют при помощи сварки.

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой.

Благодаря подвижности этого элемента, защитный козырек не снимают во время прочистки или осмотра дымохода.

Чтобы сделать долговечный колпак для трубы дымохода используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Разновидности колпаков для дымоходаРазные виды колпаков на трубу

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

Оптимизация тяги с помощью дефлектора

Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.
После окончательного утверждения, чертеж переносится на лист металла с помощью маркера. Используя ножницы по металлу, вырезают заготовку зонтика.
Заготовку размещают на удобной поверхности разметкой вверх и листогиба сгибают линии, отмеченные в чертеже пунктиром, до угла 90 градусов. Затем сгибают линии, отмеченные буквой «d». В месте соединения следует сделать 3 отверстия с шагом 15-20 см и зафиксировать козырек клепками.
Выкройку фартука-капельника также переносят на лист металла и вырезают. Сгибы обрабатывают с помощью листогиба и соединяют детали клепками.Выкройка фартука-капельника
Из металлических пластин делают кронштейны нужной длины и приваривают их к фартуку и зонтику. Места сварки обрабатывают грунтовкой по металлу.
На колпак наносят антикоррозийное покрытие и 1-2 слоя краски. Для полного высыхания требуется 1-2 дня. Затем его надевают на оголовок трубы.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/dymoxod/kolpak-na-dymoxod-svoimi-rukami.html

Колпак на трубу дымохода: изготовление своими руками

С технической точки зрения колпак – это специальное металлическое приспособление, защищающее выход дымохода от негативного воздействия атмосферных факторов. Он не должен никоим образом влиять на расчетные параметры тяги, не искажать первоначальные условия движения воздушных потоков и т. д. Наличие иных более сложных приспособлений на дымоходе должно предусматриваться еще на стадии проектирования отопления.

Важно. Перед установкой колпака внимательно изучите требования нормативных актов, отраслевых документов и СП 7.13130.2013.

Как вы заметили, далеко не все дымоходы с колпаками, поскольку владельцы строения имеют свои убеждения, часто они противоречивы, но все имеют право на жизнь. Перед принятием окончательного решения следует ознакомиться с точкой зрения противников и сторонников таких конструкций.

Таблица. Доводы за и против установки колпаков

Выполняемые функцииКраткое описание фактических характеристик

Закрывает выход дымохода от задувания ветром	На крыше зданий направление ветра изменяется с учетом размеров, расположения и угла наклона скатов. Для предупреждения появления обратной тяги производятся специальные инженерные расчеты отопления, которые регламентируют высоту дымохода в зависимости от его расположения и расстояния от конька. Ветер на ровной местности никогда не дует сверху вниз, только завихрения от крыши могут придавать ему такое направление. Еще одна причина обратной тяги – полное отсутствие естественного притока в помещение воздуха или слишком мощная принудительная вытяжная вентиляция. Защитный козырек, если только он правильно подобран по размеру и типу, разбивает воздушный поток и обеспечивает нормальную тягу в дымоходе.
Предохраняет дымоход от попадания дождя и снега, не допускает механических загрязнений и гнездование птиц	Здесь есть одна проблема – от птиц защищает лишь сетка, козырек надо ограждать по всему периметру. На сетке могут появляться замерзший конденсат и критически уменьшать тягу. Очищать бесполезно, вода при определенных климатических условиях будет намерзать снова. Иногда приходится зимой подниматься на крышу, снимать сетку и таким образом восстанавливать тягу. Это нежелательно, делать любые работы на крыше зимой очень опасно.
Увеличивает срок службы оголовка дымохода	Полностью правильное утверждение. Но для этого надо не сложное декоративное изделие, а лишь один из его элементов – колпак.
Улучшает внешний вид здания	Красивый колпак оригинальной конструкции действительно с положительной стороны влияет на внешний вид. Есть эксклюзивные проекты, позволяющие подчеркивать престижность строения и солидное финансовое положение их владельцев.

Как видим из перечня, количество положительных и отрицательных последствий от установки колпака примерно равно, отсюда вывод – принимайте решение самостоятельно. Но помните об одном универсальном требовании нормативных актов: все насадки и приспособления не должны мешать свободному выходу дыма и не ухудшать расчетные показатели.

Виды колпаков для дымохода

Конструкция колпака

Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.

Устройство стандартного колпака

Зонт (колпак). Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
Фартук капельника.
Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится.

Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой.

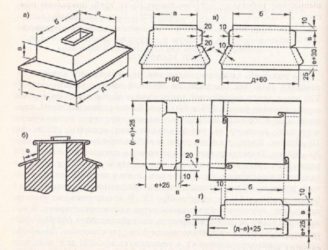

Чертеж фартука-капельника с разметкой
Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.

Варианты дымников со скатами

Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

Декоративный колпак из медиПростой колпак для дымохода

Пошаговая инструкция по изготовлению колпака

Изготавливать колпак будем из медного листа: этот металл быстро покрывается тонкой пленкой окислов и в дальнейшем не боится вредного воздействия агрессивных химических соединений, а они всегда имеются в дыме. Толщина листа 0,6 мм, тоньше не берите, с ним проще работать, но он не имеет достаточной механической прочности, может деформироваться, согнуться и т. д. Процесс намного ускорится и повысится его качество, если вы имеете доступ к резочному станку и гибочной машине.

Для изготовления колпака понадобится листовая медь толщиной 0,6 мм

Цены на листовую медь

Для выполнения работ требуется подготовить металлическую линейку, угольник, шило.

Шаг 1. Нарисуйте эскиз планируемого колпака. Рекомендуем базовую модель выбрать в сети, внести корректировки по линейным размерам. При желании добавить оригинальные элементы декора.

Чертеж можно сделать на компьютере или нарисовать от руки

Шаг 2. На лист меди перенесите детали колпака. Разметьте контур конструкции. Можно увеличить его масштаб, так легче просматриваются все нюансы. Во время перенесения размеров всегда надо оставлять 0,5 см на завальцовку.

Все замеры переносятся с чертежа на лист меди

Практический совет. Работать намного легче не на целом листе, а на отдельных заготовках по каждому элементу. Для этого их требуется предварительно нарезать по имеющимся размерам, а далее разметку делать на каждом в отдельности.

Правила составления чертежа

Опытные мастера настоятельно рекомендуют делать деталировку каждого элемента, они еще раз проверяют все нюансы и лишь после этого переносят изображение на поверхность металла. По меди можно рисовать специальными фломастерами или обыкновенным шилом. Второй вариант намного лучше, у него тоньше линии. Кроме того, не придется потом очищать изделие от следов фломастера.

Намечать контуры заготовок на медном листе удобнее всего острием шила

Шаг 3. Ножницами по металлу вырежьте деталь. Если вы имеете плазменную резку, то раскрой можно делать этим агрегатом. Небольшие по длине вырезы надо делать правыми и левыми ножницами. Обращайте внимание, в какую сторону потом надо загибать металл и в зависимости от этой особенности выбирайте те или иные ножницы. Потом будет легче делать различные подгибания и соединения.

Раскрой заготовок выполняется ножницами по металлу

Цены на ножницы по металлу

По такому же алгоритму вырежьте все оставшиеся заготовки.

Гибка и сборка колпака

Если есть минимум знаний и навыков, то эти операции не представляют больших сложностей. Если работа выполняется впервые, то рекомендуется для практического освоения некоторых операций попрактиковаться на ненужных отрезках металла. Необязательно должна быть медь, используйте дешевый листовой прокат.

Вырезанные заготовки для колпака

Шаг 1. Гибка заготовок основания начинается с завальцовки краев. На станке точно выставляется заготовка и за счет подъема стола металл подгибается. Такие операции можно делать вручную при помощи киянки, но качество будет намного хуже. Кроме того, для гибки всех элементов на станке нужно всего несколько секунд, ручной метод потребует гораздо больше времени и усилий.

Процесс завальцовки краев с помощью станка

Цены на листогибочные станки

Шаг 2. Сделайте первую часть основания, дополнительный нижний гиб обеспечивает повышенную прочность, всегда рекомендуется его предусматривать. Углы указываются на чертеже и контролируются транспортиром во время гибки. Некоторые станки имеют фиксированные шаблоны, конкретная технология механической гибки почти не влияет на алгоритм действий. На основаниях рекомендуется делать прокатку, выпуклая линия контролирует место фиксации элемента на стенке дымохода и повышает его устойчивость.

Для повышения прочности основания колпака добавляется изгиб в нижней части

Шаг 3. Начинайте сборку основания колпака. Для работы требуются специальные клещи, этим инструментом разводите в различные стороны детали крепления отдельных элементов в единую конструкцию.

Края по бокам заготовок нужно выгнуть специальными клещами

Шаг 4. Разложите все заготовки на ровной поверхности, проверьте размеры и правильность загибов соединительных концов. При помощи клещей согните концевики и соберите элементы вместе. Замки пока не закрывайте, а только подготавливайте. Работа требует сноровки, не спешите, не повредите лицевые поверхности. Надо знать, что исправление вмятин всегда будет заметным, а такие следы указывают на низкую квалификацию мастера.

Все заготовки собираются в одну конструкцию

Шаг 5. Закройте замки ударами киянки, нижний стол должен быть только металлическим из фасонного проката, размеры подбираются в зависимости от параметров изделия. Опытный мастер имеет для таких целей много различных профилированных отрезков, которые он использует во время выполнения работы.

С помощью киянки соединяются все стыки по бокам основания

На этом сборка основания для колпака на кирпичный дымоход закончено, можно приступать к изготовлению крышки, или зонта, защищающего трубу дымохода сверху.

Готовое основание колпака на дымоход

Изготовление крыши колпака

Вначале внимательно изучается чертеж и при необходимости выполняется деталировка каждого элемента в увеличенном масштабе. В нашем случае крыша напоминает сложную вальмовую четырехскатную конструкцию, состоит из двух трапеций и двух треугольников. Именно такой вариант больше всего подходит к прямоугольным дымоходам.

Шаг 1. Перенесите размеры скатов на металл, как и всегда, пользуйтесь металлической линейкой и шилом. Не забывайте у каждого угла элемента чертить хвостик для подгиба. Длина может быть произвольной, каждый мастер привыкает к своей. Параметры даются в пределах 5–15 мм, строгих ограничений не существует.

Помните, что длина верхнего подгиба должна в два раза превышать фиксируемый нижний. Решение следует принимать таким, чтобы минимизировать количество непродуктивных отходов. Достаточно начертить один элемент, проверить правильность всех размеров, вырезать, а потом для второго использовать его в качестве шаблона.

На треугольных скатах выпуски по 30 мм, на трапецеидальных по 15 мм.

Разметка заготовки на листе меди

Шаг 2. Ножницами по металлу вырежьте заготовки. Не забывайте, что для мелких элементов в зависимости от стороны загиба подбирается левый или правый инструмент.

Раскрой заготовок для зонта

Шаг 3. Приступайте к гибке деталей. После того как все подготовлены к соединению, опять разложите их на ровном столе и проверьте положение. Еще есть время для исправления допущенных незначительных погрешностей. Прокатайте ребра жесткости посередине плоскости и сделайте в нижней части гиб, он дополнительно увеличивает устойчивость на изгиб. Мы выше уже упоминали, что на конструкцию будут воздействовать большие снеговые и ветровые усилия, надо принимать меры по увеличению прочности элементов.

Выполняются загибы по намеченным линиям

Шаг 4. Собирайте зонт, делается это в несколько этапов.

Вставьте соединительные элементы конька, совместите их точно по линии.
Установите на трапецеидальные скаты треугольные, соедините их в фальц. Все соединения должны входить без больших усилий, клепать ничего не надо, достаточно пользоваться хапами. Изгиб соединяйте с максимальным усилием, элементы не должны смещаться после окончания сборки.

После того как крыша полностью готова, можно приступать к изготовлению ножек.

Шаг 5. На куске меди подходящих размеров начертите детали. Необязательно отрезать новый лист, можно пользоваться отходами, их образуется достаточное количество для подготовки мелких элементов. Общая ширина заготовок примерно 110 мм, ширина для завальцовки примерно 25 мм. Размеры могут колебаться в зависимости от параметров отрезков.

Для изготовления ножек подойдут обрезки материала

Шаг 6. Нарежьте заготовки для ножек, загните завальцовки. Заклепка будет делаться через два слоя металла, увеличение прочности выполняется прокаткой. Просверлите отверстия для заклепок.

Заготовки ножек пропускаются через гибочный станок и просверливаются под крепежи

Теперь осталось собрать вместе крышу, ножки и корпус. Если планируете защищать дымоход от птиц, то по периметру необходимо прикрепить медную сетку. Помните, что она может создавать много проблем в зимний период времени. Сетка дополнительно фиксируется специально подготовленными уголками. Фиксируйте крышу на заклепках.

К основанию крепятся ножки заклепкамиНа каркас надевается сетка

Конструкция полностью готова, поднимайтесь на кровлю и устанавливайте ее на кирпичном дымоходе.

— Колпак на трубу дымохода

Источник: https://remont-book.com/kolpak-na-trubu-dymoxoda/

Как сделать колпак на трубу дымохода своими руками? — Проф Трубы

Целесообразность установки на дымоход колпака до сих пор вызывает споры не только у владельцев домов, но и у опытных строителей. Среди них есть как противники, так и приверженцы этих элементов, каждая группа имеет свои аргументы. Рассмотрим их более подробно, это даст возможность иметь личное объективное мнение.

Колпак на трубу дымохода

Аргументы за установку колпака на трубу дымохода

Заключительный элемент трубы уменьшает риски появления обратной тяги из-за завихрения воздушных потоков. Они ударяются о колпак и растекаются мимо выхода трубы, показатели тяги стабилизируются в расчетных пределах.
Конструкция эффективно защищает дымоход от попадания дождя и снега, листьев и иного органического мусора. Кроме того, колпаки отпугивают птиц от кирпичных дымоходов и не позволяют им вить в них гнезда.
Основной функцией колпака является защита дымоходной трубы от влаги
Оголовок трубы не подвергается негативному воздействию климатических факторов. За счет чего увеличивается время его эксплуатации.
Красивый колпак может служить привлекательным элементом декора крыши здания, указывать направление и скорость ветра.
Красивый колпак на дымоход придает всей кровле эстетичный вид, соответственно, дом с такой крышей выглядит стильно и оригинально

В этот список не вошла рекламная информация, утверждающая, что колпаки значительно усиливают тягу дымоходов. Для этого существуют иные специальные элементы более сложной конструкции.

https://www.youtube.com/watch?v=GNkwUtv-aNs

Для улучшения тяги в дымоход встраиваются дефлекторы

Правильно установленные колпаки не оказывают влияния на параметры тяги. Исключение – они расположены слишком близко к выходу дымохода и уменьшают тягу.

Аргументы против установки колпака

Ознакомление с ними усложняет принятие окончательного решения, но о них следует знать. Только полная информация дает возможность сделать оптимальный выбор с учетом максимального количества различных факторов.

Колпак может создавать препятствие тяге

Это предупреждение имеет право на существование только в одном случае – колпак посажен очень низко, размеры щелей по периметру меньше диаметра трубы дымохода. Такое встречается очень редко, никто колпаком сознательно не закрывает дымоход.

Колпак может создавать препятствие тяге только если посажен слишком низко

На колпаке может намерзать конденсат и частично или полностью блокировать отверстие

К сожалению, такие случаи бывают нередко. Все зависит от климатических условий зоны расположения строения, коэффициента полезного действия котла и физических характеристик топлива. Если с первым фактором все понятно, то на двух последних следует остановиться подробнее.

Строительные нормы и правила строго регламентируют температуру выходящих из дымохода газов. Она не должна быть меньше +120°С, только при таких условиях исключается появление конденсата. Но современные отопительные котлы имеют очень высокий КПД, это значит, что максимальное количество тепловой энергии передается теплообменнику, соответственно, температура выхода газов низкая. Ни один котел не выдерживает рекомендованные значения, все они обогревают внутренние помещения, а не улицу.
Конденсат в дымоходе

Вывод – конденсат будет не только на колпаке, но и на той части дымохода, где температура ниже установленных норм. Это всегда следует учитывать при попытках накрывать дымоходы дополнительными элементами.

Как устранить конденсат в дымоходе
Количество конденсата зависит от типа и характеристик топлива. Если котел топить влажными дровами, то конденсат придется ежедневно собирать в десятилитровые емкости, а если качественным природным газом, то он почти полностью отсутствует.
Если в печи или камине применяется твердое топливо, важно, чтобы оно было сухим

Колпаки быстро прогорают, их приходится часто менять

Если изделия сделаны из некачественного и незащищенного от коррозии металла, то да, срок их службы не превышает 3–5 лет. Но сегодня в таких целях применяется или оцинкованная или легированная тонколистовая сталь. Время эксплуатации качественной нержавейки практические неограничен.

Колпаки из нержавейки имеют длительный срок службы

Что требуют нормативные документы

Здесь в каждой стране свои правила, объясняется такое положение тем, что даже среди инженеров нет единого мнения относительно целесообразности установки колпаков на дымоходные трубы.

Европейские страны разрешают устанавливать такие колпаки только на вентиляционные трубы, на дымоходы их монтировать запрещается. Аргументация простая – кратковременные проблемы с вентиляцией помещений не становятся причиной опасных последствий для здоровья проживающих. Что касается удаления продуктов горения, то здесь все очень серьезно, из-за нарушения параметров тяги котла могут быть трагические чрезвычайные происшествия.
Труба дымохода на фото не закрыта колпаком или дефлектором. Дом в одной из европейских стран
Украина запрещает устанавливать колпаки лишь на дымоходы газовых отопительных котлов, для остальных ограничений нет. Причина такой избирательности простая. Только дым от природного газа не имеет запаха, при отсутствии тяги намного легче отравиться угарными газами. Дым от твердотопливных котлов имеет резкий запах. Кроме того, в нем есть довольно много сажи, что делает его видимым. Такие физические характеристики дают возможность быстро заметить проблемы с тягой и своевременно принять меры по их ликвидации.
Частный дом в Киеве. Трубы с колпаками
Россия и Беларусь поступают намного хитрее, у них всегда виноватыми будут пользователи. Почему? В СНиП прописано следующее положение: «Зонты, дефлекторы иные насадки не могут препятствовать выходу из дымоходов продуктов горения». И все. Устанавливать их или нет, решают потребители. Если все в норме – отлично, если есть какие-либо последствия – чиновники не виноваты, виноваты владельцы домов.
Частный дом в России. Трубы с колпаками

Как поступать? Однозначного ответа нет, но есть несколько практических советов, которые помогут принять правильное решение.

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Вид дымоходаПрактические рекомендации

Нержавеющие стальные трубы круглого сечения	Такие дымоходы сегодня монтируются с современными высокоэффективными котлами на различных видах топлива. КПД устройств не ниже 85%. Опытные строители настоятельно не рекомендуют их накрывать колпаками. Птицы в любом случае в нержавеющих трубах гнезда не делают, а для конденсата каждая система имеет специальный приемник, туда же попадают и атмосферные осадки. Для уменьшения их количества можно воспользоваться конусной насадкой с открытым соплом. Она никогда не замерзает и уменьшает количество попадающей воды в дымоход.
Одинарные кирпичные дымоходы	Это самые сложные с точки зрения строителей дымоходы, требуют много времени на обустройство. Но по эффективности и эксплуатационным показателям намного уступают современным моделям. Кирпич очень боится влаги, конденсат на его стенках быстро разрушает целостность конструкции. Постепенно кладка сыпется и уменьшает эффективный просвет. Кроме того, одновременно понижаются характеристики стенок – увеличивается сопротивление воздушным потокам и уменьшаются значения тяги. Такие дымоходы рекомендуется накрывать большими колпаками, защищающими максимальную площадь оголовка. Конкретные инженерные решения могут быть различными, но всегда следует выполнять несколько условий. Первое – колпак не должен уменьшать тягу из котла. Второе – если на нем появляется конденсат, то он должен скапывать мимо дымохода. Для этого требуются увеличенные размеры защиты.
Дымоходные блоки, включающие в себя как дымоходные, так и вентиляционные каналы	Довольно сложная ситуация, каждое отверстие имеет свои параметры. К таким конструкциям могут подключаться отопительные котлы с различными техническими параметрами и вентиляционные системы. Профессионалы рекомендуют накрывать большие дымоходные блоки двускатными или вальмовыми колпаками. Они должны защищать только верхние плоскости кирпичных сооружений от негативного влияния атмосферных факторов, но никак не влиять на потоки угарных газов или воздушной вентиляции.

Это общие советы, их рекомендуется учитывать во время принятия окончательного решения.

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

На ножках делают подгибы — фальц

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Крепление ножек

Крепление кольца к ножкам

Колпак на трубе

Фиксация кольца колпака

Заключение

Мы дали инструкцию изготовления самого простого колпака на круглую трубу дымохода. Если есть навыки, инструменты и желание, то можно изготавливать более сложную конструкцию, дополнить ее флюгером или дефлектором, сделать индивидуальные вензеля и т. д. Профессионально изготовленный колпак может стать настоящей декоративной изюминкой крыши.

Колпак на трубу дымохода — как сделать своими руками. Жми!

Частный дом обустраивают печкой, котлом или камином, вследствие этого выводят дымоход. Вот почему над крышей дома возвышается постройка, а на нее одет колпак.

Источник: https://profpipe.ru/kak-pravilno/kak-sdelat-kolpak-na-trubu-dymohoda-svoimi-rukami.html
