Как сделать обход трубы на крыше?

Как обойти трубу на крыше профнастилом – варианты обшивки и обхода

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.

Оптимальный вариант расположения дымовой трубы — коньковая часть крыши. В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Особенности установки дымоходной трубы

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

• Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
• Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
• Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Расстояние от трубы до конька в 50-70 см можно назвать самым оптимальным. В этом случае риск протекания кровли  и образования снежных карманов становится минимальным.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

• Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
• Одевают прокладку.
• Выбирают фланец нужной формы.
• В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
• Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно.

Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления.

При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом,  важно учитывать их внешний вид и устойчивость к определенным условиям.

Непосредственно утепление выполняется следующим образом:

• Трубу обкладывают клинкерным кирпичом.
• Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами. Таким же образом делают проход трубы через крышу из металлочерепицы, хотя и есть небольшие нюансы.

В этой ситуации следует учитывать некоторые особенности:

• Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
• Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Обустройство короба для герметизации

Установка трубы на крыше из профнастила предполагает дальнейшую герметизацию с помощью обустроенного короба, для чего необходимо выполнить следующие действия:

• В кровле сделать отверстие так, чтобы расстояние от трубы до обрезанных кромок кровли соответствовало пожарным нормативам.
• Дымоход и примыкающие к нему кромки обрабатывают теплоизоляционным материалом.
• Монтируют короб из профнастила или оцинкованного железа, обшивая трубу по периметру полосками шириной до 40 см.
• Если скаты крыши имеют уклон больше 30 градусов, то требуется обустройство вокруг трубы металлического отвода дождевой воды.
• В пространство между стенками короба и трубой укладывают утеплитель. Оптимальным вариантом в этом случае будет базальтовая вата.

Как обделать трубу алюминиевым фартуком

Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.

Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.

Источник: https://kryshadoma.com/dymokhod/kak-oboyti-trubu-na-kryshe-profnastilom-varianty-obshivki-i-obkhoda.html

Как производится обход трубы металлочерепицей?

Одной из сложнейших строительных операций является обход трубы металлочерепицей. Выполнить обход объектов (в том числе и дымовой трубы) при строительстве стропильной системы и монтаже кровельного покрытия довольно сложно. За такое берутся только опытные мастера. Именно по качеству выполнения обхода дымохода обычно определяют компетентность кровельщика. При этом очень важно обеспечить водонепроницаемость данного участка и целостность покрытия возле трубы.

Процесс обхода трубы металлочерепицей является одной из сложнейших строительных операций, поэтому осуществляется профессионалами.

В процессе работы следует внимательно и тщательно производить замеры и работать с металлочерепицей, стараясь избежать ее порчи. Стоит отметить, что такие «препятствия» имеются и имелись на всех типах кровли, поэтому решать подобные задачи кровельщикам приходилось очень часто. За всю длинную историю строительства технология обхода дымоходов была отработана. Отдельно отметим тот факт, что для каждого кровельного материала есть своя технология обхода. О том, как правильно обойти дымоходы и вентиляционные вытяжки при монтаже черепицы, будет рассказано ниже.

Сложности при обтекании труб

В процессе монтажа кровли при укладке кровельного материала вокруг трубы необходимо помнить, что кровля должна выполнять следующие функции:

Схема кровли из металлочерепицы.

1. Не допустить скопления влаги возле трубы и обеспечить ее отведение. При этом необходимо обеспечить водонепроницаемость участка на кровле.
2. Особое внимание следует уделить месту стыка кровли и трубы. Поскольку вода может стекать по стенкам конструкции трубы, необходимо тщательно водоизолировать этот участок. К этому следует отнести и недопущение образования конденсата на кирпичной трубе дымохода (поскольку последняя будет нагреваться).

При этом участки металлочерепицы, примыкающие к дымоходу, вентиляционным трубам и другим технологическим выходам, считаются наиболее сложными для герметизации на крыше. Если их не герметизировать, то это приведет к впитыванию влаги теплоизоляцией (это вызовет гниение материала и уменьшение изоляционных свойств), стропильной системой (дерево начнет гнить, уменьшится срок эксплуатации конструкции), ухудшению циркуляции воздуха из-за появления конденсата.

Для решения этих задач по созданию герметичных зон около выходных технологических конструкций заранее (при проектировании) следует уделить особое внимание тому, где будут сделаны проходы под трубы.

При этом следует помнить, что высота печной трубы и вентиляционных отверстий зависит от их месторасположения на скатах. Так, трубы должны быть на 0,5 м выше конька. Лучшим вариантом расположений вентиляционных выходов и дымохода является выход у коньковой балки. При таком расположении труб на них гораздо меньше скапливается осадков, что существенно облегчает работы по их герметизации.

Также рекомендуем сайт о ландшафтном дизайне — 1landscapedesign.ru.

Точки примыкания покрытия к дымоходу

Специально под металлочерепицу было разработано устройство примыкания кровельного покрытия к трубам дымоходов. Его обычно называют фартуком. Укладка (установка) такого устройства требует некоторых подготовительных работ. Для этого набивается дополнительная обрешетка возле дымохода, также следует подготовить металлочерепицу (обрезать листы) и уложить на обрешетку уплотнительные слои.

Схема обхода трубы металлочерепицей.

Когда подготовительные работы завершены и дымоход успешно выведен, приступают к герметизации стыка крыши с трубой. Такие работы делятся на несколько этапов. Первый — монтаж внутренних защитных устройств (фартуков). Далее на него монтируется металлочерепица. После чего устанавливается наружный фартук.

Если установка фартука выполняется своими руками, то следует подготовить некоторые инструменты: диски для болгарки и сам инструмент, молотки (деревянный и обычный), средства для нанесения разметки (метры, линейки, уровни, фломастеры, карандаши и т.д.). Далее следует оштукатурить поверхность трубы для лучшего прилегания изоляционных слоев. После этого приступают к выполнению обхода.

Как обойти трубы на крыше?

Вначале следует сделать подводку гидроизоляционного желоба. Его заводят на скатах, на более высоком уровне, чем грани (до 0,8 м). Желоб должен находиться в слое теплоизоляции для отведения влаги оттуда. Далее монтируется обрешетка (дополнительная). На следующем этапе производится укладка черепицы. Для ее осуществления листы следует обрезать (по форме дымохода) в точках, где есть примыкание к трубам. Покрытие укладывается согласно рекомендациям производителя металлочерепицы.

Следующий этап — нанесение на боковые грани разметочных линий, которые делаются чуть выше (примерно на 15 см) уровня кровли.

Они указывают высоту подъема фартука. По разметке следует аккуратно проштробить так, чтобы штроба прошлась только по кирпичу, не повредив кладку. После этого поверхность зачищается от пыли, которой будет много. При этом важно предварительно застелить кровлю пленкой, чтобы пыль не повредила покрытие металлочерепицы. После очистки штробы заполняются силиконом (или другим прозрачным герметиком).

Схема подводки гидроизоляционного желоба.

Далее готовится планка для крепления фартука. Она укладывается в штробу, в слой герметика, а потом крепится к металлочерепице саморезами. Аналогично производят монтаж всех частей планки для фартука, которые впоследствии соединяются друг с другом, после чего под фартук заводят лист металла. Он монтируется под нижней кромкой фартука. Его края загибаются при помощи молотка и плоскогубцев. Он предназначен для предотвращения попадания воды в дымоход с крыши.

Важно помнить, что сам фартук монтируется на крышу таким образом, чтобы он располагался на кладке трубы примерно на 15-20 см выше уровня черепицы.

Когда планка для крепления фартука готова, производят монтаж самого фартука (наружного). На планку следует смонтировать лист металлочерепицы так, чтобы он накрывал планку для крепежа фартука и заходил на лист металлочерепицы, который обтекает трубу. При этом следует осуществить монтаж внутреннего фартука, который устанавливается между металлочерепицей, смонтированной на планке, и «основным» покрытием, обтекающим трубу. Он должен предотвращать попадание влаги под крышу.

Когда металлочерепица установлена вокруг дымохода и на планке, приступают к монтажу наружной части фартука. Эта деталь не имеет дополнительных защитных и изоляционных функций, а предназначена для декора на месте прохода трубы.

Устанавливается он согласно инструкции изготовителя, при этом следует проводить установку аккуратно, чтобы не испортить декоративное (или лакокрасочное) покрытие. Основным отличием монтажа наружной части от установки внутренней является система фиксации планки для примыкания к дымоходу.

Для этого не нужно прокладывать штробу в кладке дымохода, хватит крепления саморезами к кирпичу. После этого планка покрывается слоем силикона, после чего может быть оштукатурена или покрашена.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Перечисленные работы описывают устройство примыкания и работы по обтеканию дымоходной трубы, выполненной из печного кирпича. Для металлических труб (которые могут как выводить дым из печи, так и вентилировать санузлы) обтекание осуществляется по-другому.

Как обойти металлическую трубу?

Вопрос о том, как обойти выходы металлических труб на кровле, которые иногда утеплены, возникает довольно часто. Сложность такого обхода заключается в необходимости защиты изоляционных материалов кровельного «пирога» от возможного возгорания при нагреве труб до высоких температур.

В этих случаях специалистами рекомендуется не подводить изоляционные слои к трубе, поскольку они часто выполняются из легковоспламеняющихся материалов, и оставить небольшой зазор (около 15-30 см) между ними и трубой.

В качестве дополнительной защиты изоляционные слои закрываются деревянными досками (или брусьями) по периметру так, чтобы между трубой и деревянным каркасом остался зазор. В этот зазор укладывают термостойкий изоляционный материал (например, асбест).

Принцип примыкания трубы к кровле.

После изоляции кровельного «пирога» можно приступить к «обтеканию» трубы покрытием.

Сначала делаются гидроизоляция и пароизоляция. Для этого приобретается специальный материал в виде ткани, который следует нарезать по форме конверта. Их края доводятся к стропильной системе или к поперечным балкам, после чего фиксируются саморезами или гвоздями к стропилам. Затем края следует прижать брусом обрешетки (или досками) для надежной фиксации. При этом внутренний слой (пароизоляция) прижимается основой для монтажа уже отделки.

Для обеспечения максимальной защиты утепляющих изоляционных слоев их приклеивают к коробу. Осуществить это возможно при помощи специальной пленки, строительной клейкой ленты или клея (первые 2 варианта более предпочтительны). После этого осуществляется укладка покрытия из черепицы (металлической).

Когда металлочерепица установлена, на металлическую трубу надевают специальный хомут, который необходимо закрепить при помощи специальной прокладки (она должна быть термостойкой). Именно этот хомут с прокладкой обеспечивает герметичность места стыка фартука и трубы. При этом соединение должно быть нежестким. Далее можно изготовить или приобрести специальные элементы для более надежного крепления фартука на кровле.

Как видно из описанного, осуществить правильно укладку металлочерепицы вокруг металлической трубы гораздо проще, чем произвести герметизацию кирпичной трубы.

Источник: https://1pocherepice.ru/info/obxod-truby-metallocherepicej.html

Как обойти трубу на крыше профнастилом?

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

• На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
• Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
• Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

• Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
• Потом одевают прокладку.
• Для фланца выбирают нужную форму.
• Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

1. Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
2. Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

• Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
• Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
• В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
• Элементы короба (воротник) соединяют способом внахлестку и припаивают.
• При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
• Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями.  Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Смотрите видео о том, как правильно герметизируется труба на крыше.

Источник: https://stroicod.ru/element/truba/na-kryshe-iz-profnastila.html

Герметизация трубы на крыше из профнастила — технология монтажа

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубыЭлементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходкаСхема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/germetizaciya-truby-na-kryshe-iz-profnastila.html

Обход трубы на крыше из металлочерепицы

Этапы гидроизоляции верхней части трубы дымохода.

Первостепенной задачей кровельщика является обеспечить герметичность ее поверхности.

Наиболее уязвимыми участками в данном случае являются места примыкания дымохода и проход вентиляции. Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

1. Намокание теплоизоляционного слоя, что повлечет за собой утечку тепла из помещения.
2. Попадание влаги на деревянные элементы стропильной системы, что может стать причиной их гниения.
3. Нарушение вентиляции воздуха в подкровельном пространстве.

Еще на этапе проектирования уделяется внимание тому, где будет находиться проход дымохода через кровлю. Не следует забывать, что высота дымовой трубы зависит от ее размещения. Чем ниже по скату крыши она находится, тем длиннее должна быть относительно кровельной поверхности. Оптимальным вариантом расположения дымоходов считается место в районе коньковой балки. В этом случае меньшее количество осадков попадет на трубу, и небольшой выход над поверхностью кровли снизит риск разрушения наружной части.

Устройство примыкания к дымоходу металлочерепицы

Схема установки фартука вокруг выхода дымохода: 7 — дополнительные бруски обрешетки; 11 — лист металлочерепицы; 13 — уплотнитель; 22 — планка примыкания.

После того как труба выведена через кровельный пирог. следующий этап — это герметизация стыка трубы и черепицы. Как правило, такой процесс состоит из следующих этапов:

• устройство обрешетки и металлочерепицы на проход трубы;
• устройство внутреннего фартука;
• монтаж металлочерепицы;
• устройство наружного фартука.

• болгарка;
• диск для распила 2 мм;
• молоток;
• плоскогубцы;
• маркер;
• металлическая линейка.

Обход дымохода из кирпичной кладки, монтаж нижнего фартука

Осуществляя устройство примыкания, кровельщику необходимо решить две задачи:

1. Перехватить стекающую воду со ската над трубой, направить по обе стороны дымохода и далее выпустить на скат под ним.
2. Не допустить попадания воды в дом и вывести спускающуюся по стенкам трубы воду на крышу.

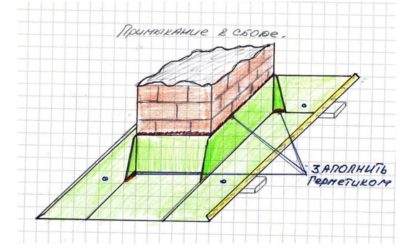

Схема гидроизоляции примыкания дымохода

Для этого необходимо смонтировать металлический фартук, который одновременно будет расположен на плоскости крыши и находиться на трубе на расстоянии 150-200 мм выше поверхности кровли. Перед началом работ труба должна быть оштукатурена, так как после того как будет сделан обход, эта часть дымохода будет недоступна.

1. Гидроизоляцию завести на боковые грани трубы. На скате немного выше задней грани (не более чем на 0,8 м) в гидроизоляцию встроить водоотводящий желоб.
2. Дополнительно проход трубы через кровлю обустроить обрешеткой.
3. Перед установкой нижнего фартука в проход трубы на обрешетку уложить металлочерепицу. Для этого левый и правый листы, примыкающие к дымоходу, обрезаются по его контуру и далее разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной сверху над дымоходом.
4. Затем на боковые грани трубы нанести линии, находящиеся от поверхности кровли на 150 мм. Далее соединить их по всему контуру на трубе. Таким образом можно узнать точную высоту подъема верхнего и нижнего фартуков.
5. По намеченной линии болгаркой сделать штробы (ширина 2 мм). Штробить наружную поверхность дымоходов необходимо по кирпичу, но не по кладке.
6. Далее обработанную поверхность необходимо тщательно очистить от пыли, хорошо будет промыть водой и дать высохнуть.
7. Штробы заполнить бесцветным силиконовым герметиком.
8. Подготовить планку примыкания и все части фартука. Затем в нанесенный герметик ввести край планки и закрепить ее саморезами.
9. Таким же образом поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.

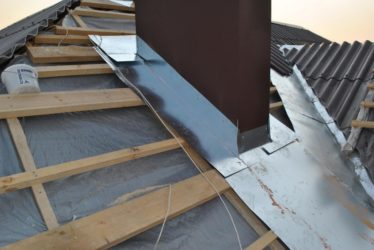

10. Далее проход дымохода обустраивается «галстуком». Эта деталь представляет собой лист металла, который заводится под нижнюю кромку фартука. Края галстука загнуть молотком и плоскогубцами. Назначение данного элемента состоит в том, чтобы не допустить попадания в проход дымохода через крышу воды и направить ее к водостоку либо ближайшей ендове.

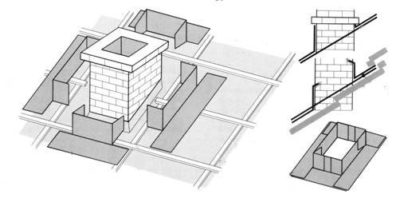

Устройство наружного фартука в месте примыкания к трубе

Установка наружного фартука.

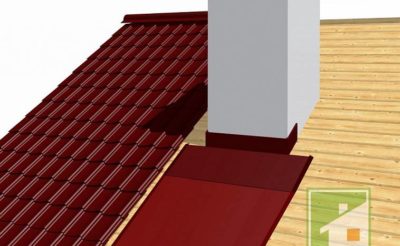

Следующий этап — это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

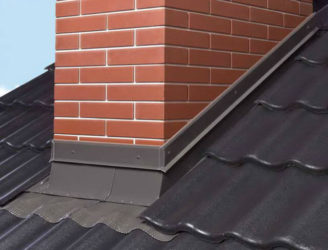

Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука. Разницей в монтаже будет фиксация планки примыкания к трубе. В данном случае не требуется дополнительно штробить кирпичную кладку. Достаточно будет закрепить ее саморезами непосредственно на кирпич. Впоследствии ее можно аккуратно заделать штукатуркой или влагостойким герметиком.

Проходной элемент для металлочерепицы

Когда в жилом доме предстоит установка камина или печи, прежде всего, следует задуматься о создании дымохода. Обустройство прохождения трубы через металлочерепичную крышу имеет свои нюансы.

Вывод трубы печи через металлочерепицу

Вывод трубы через металлочерепицу (см фото) предусматривает решение двух вопросов. Первый из них касается организации пожаробезопасного прохода дымохода через кровлю и покрытие на ней. Чтобы его решить, потребуется изолировать склонные к возгоранию материалы и тем самым не допустить их соприкосновение с поверхностью трубы. Вторая проблема связана с обеспечением герметичности места выхода дымохода наружу, на крышу. Решить ее можно путем проведения ряда мероприятий во время выполнения кровельных работ.

Каждому понятно, что место сквозного прохода на крыше требует особого внимания со стороны владельца недвижимости и нарушение технологии при обустройстве вывода может привести к протечке воды при первом, даже небольшом дожде. Узел кровли из металлочерепицы. обеспечивающий примыкание к трубе, лучше всего делать там, где находится конек кровли, поскольку в этом месте не возникают снеговые карманы, а соответственно уменьшается вероятность того, что здесь появится место, откуда влага будет проникать в чердачное помещение.

Хотя такой вариант обустройства прохождения трубы через кровлю имеет свои недостатки. Основной из них заключается в том, что стропильную систему придется выполнять либо без коньковой балки вообще, либо делать данный элемент с разрывом. Чтобы реализовать такую конструкцию, нужно установить для стропил дополнительные опоры, но когда чердачное помещение планируют использовать, они становятся препятствием.

Что не рекомендуют делать специалисты, так это сооружать дымоход через металлочерепицу там, где пересекаются скаты в близости от ендов, поскольку сделать в этом месте качественное примыкание очень сложно и место это и так является слишком уязвимым.

Защита вывода кирпичной трубы

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Чтобы сделать внутренний фартук, потребуются инструменты:

• маркер;
• молоток;
• плоскогубцы;
• металлическая длинная линейка;
• болгарка с 2-миллиметровым диском.

Мероприятия, направленные на решение проблемы, как обойти трубу металлочерепицей и работы по обеспечению надежного примыкания материала кровли к трубе выполняются поэтапно:

• к поверхности дымохода прикладывают планку примыкания и на кирпиче отмечают линию, где это происходит (аналогично этому способу выполняют выход вентиляции на крышу из металлочерепицы );
• используя металлическую линейку, метку переносят на другие стороны дымохода;
• с помощью болгарки по отмеченной линии делают канавку шириной 2 миллиметра. Прокладывают штробу не по месту шва кирпичной кладки, а по ее поверхности;
• рабочие участки очищают от образовавшейся на них пыли – лучше всего их промыть водой и дать им высохнуть;
• канавку заполняют силиконовым герметиком, желательно бесцветным, и вводят в нее край планки примыкания для металлочерепицы. закрепляя ее саморезами. При этом работы по монтажу начинают со стенки, повернутой к карнизу крыши, а не к коньку. Остальные части фартука закрепляют по остальным сторонам трубы аналогично. Если не получается состыковать планки, то в таком случае выполняется нахлест шириной 15 сантиметров;
• затем под нижнюю кромку фартука помещают лист металла – его принято называть галстуком, этот элемент необходим для отведения осадков в направлении водостока или к ендове. По краям галстука делают небольшие бортики при помощи молотка и плоскогубцев;
• после этого вокруг трубы сверху фартука и галстука укладывают металлочерепицу и приступают к установке наружного фартука.

При проведении работ, чтобы кровельное покрытие не повредить, необходимо соблюдать меры безопасности: строитель должен надеть пояс монтажный, имеющий страховочный фал, обувь с мягкой подошвой. Передвигаться нужно по обрешетке, наступать в прогиб волны.

Когда завершен монтаж покрытия около трубы, устанавливают наружный фартук, выполняющий функцию больше декоративную, чем защитную. Обустройство наружного фартука проходит аналогично тому, как и внутреннего, только планки примыкания крепят к трубе, не выполняя штробление стенок.

Прохождение металлочерепицы железным дымоходом

Источник: http://stroykrishu.ru/obhod-truby-na-kryshe-iz-metallocherepitsy.html
