Как сделать оголовок дымохода своими руками?

В этой статье:

Оголовок на трубу дымохода: изготовить дефлектор и колпак по чертежам своими руками

На крышах частных и многоквартирных домов, предприятий, административных зданий видны трубы дымоходов. Оканчиваются они колпаками разных форм, зачастую красивыми, придающими дополнительную эстетику вытяжной конструкции. Оголовок дымовой трубы – функциональный доборный элемент.

Назначение

Дымники выполняют несколько функций:

Защищают дымоход от разрушения под действием дождя, снега, ветра.
Предохраняют трубу и отопительные котлы от попадания осадков, что может негативно сказываться на их работе.
Закрывают канал от птиц, листьев, мусора.
Нормализуют давление, служат для усиления тяги, предохраняют от эффекта обратной тяги.
Защищают кровлю от искр, что имеет значение для котлов на твёрдом топливе.

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Виды оголовков

Колпаки для дымовых труб отличаются разнообразием форм. Существует два основных вида оголовков: простой козырёк (различных конфигураций) и дефлектор.

Обычный оголовок, представляющий собой крышку, закрывающую верх дымохода, защищает систему от мусора и влаги. При правильной установке на 15 -20 % увеличивает полезное действие вентиляционной системы. Бывает он нескольких форм:

двускатный;
четырёхскатный;
вальмовый;
зонт;
плоский;
конусный колпак.

Двускатный и четырёхскатный – самые простые виды колпаков на трубу. Напоминают обычную крышу жилого дома. Хорошо справляются с защитой трубы. Их легко сделать собственноручно.

У вальмового колпака также 4 стороны, 2 из которых треугольные, 2 – трапециевидные. Чаще устанавливается на квадратных и прямоугольных трубах. Обеспечивает хорошую защиту дымохода, облегчает схождение снега.

Плоский оголовок смонтировать проще всего, но он наименее эффективен. Слой снега на его поверхности может деформировать изделие, привести к быстрому выходу из строя мест креплений.Колпаки зонтичный и конусный отличаются только углом наклона ската. На конусном меньше задерживается снег, но свои функции по защите и увеличению тяги выполняют оба. Сделать своими руками такой колпак на дымоходную трубу из листа оцинковки не представляет сложности.

Внимание! Для функционирования оголовка нужно соблюдать несколько правил монтажа. Основное: расстояние между верхним краем дымохода и нижним краем козырька должно быть 10 см. Меньшее расстояние затруднит прохождение отработанных газов и дыма, большее будет способствовать задуванию котла. Расстояние в 10 см проверено временем, менять его не рекомендуется.

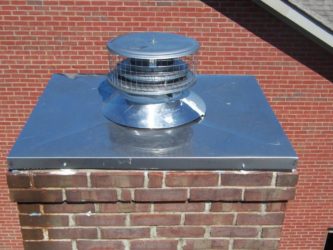

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

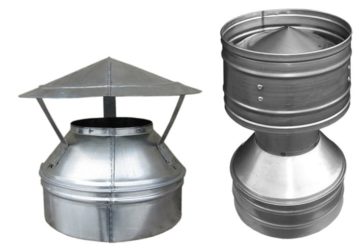

Виды дефлекторов

Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.

Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.

Существует несколько видов дефлекторов:

ЦАГИ.
Вольперта – Григоровича.
Н-образный дефлектор.
Ротационный: шаровидный, флюгер.

Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.

Имеет минусы:

В безветренную погоду тяга ухудшается.
При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.

Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.

Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.

Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.

Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.

Из всего сказанного можно сделать выводы:

Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.

Технология установки

Существуют правила, регулирующие высоту дымохода с учётом расстояния до конька крыши. Неправильный расчёт высоты приведёт к снижению тяги и даже к обратному движению, то есть к задымлению помещения. Если на пути воздушных потоков будет стоять коньковый скат крыши, то именно такой эффект и получится.

Технология регламентирует:

На плоской кровле высота дымохода должна составлять не менее 0,5 м.
На двускатных, четырёхскатных и вальмовых крышах дымовая труба, отстоящая от конька на расстояние до 1,5 м, должна быть выше него на 0,5м.
Если от трубы до конька 1,5 – 3 м, то устье дымохода может быть вровень с коньком по горизонтали.
Если дымоотводный канал отстоит от конька более чем на 3 м, то угол между ними не должен быть больше 10 градусов.

При желании колпак или дефлектор для трубы дымохода можно изготовить своими руками, если имеется хотя бы минимальный опыт работы с металлом, ножницы по металлу, лист нержавейки, измерительные инструменты (линейка, рулетка). Сначала делается схема и чертёж будущего дефлектора. Заготовки вырезаются из картона или плотной бумаги, затем переносятся на лист нержавеющей стали.

Внимание! При расчёте размеров следует помнить, что верхняя часть оголовка должна быть больше трубы на 10 см, расстояние между трубой и колпаком – 10 см.

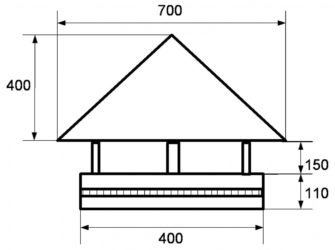

Изготовление колпака в виде конуса на трубу дымохода

Порядок действий:

Сначала замеряется длина окружности трубы, откладывается на картоне. Чтобы было легко надеть основание на дымоход, добавляется 30 — 40 мм. Полоса такой длины будет служить основанием-хомутом.
Радиус трубы замеряется, чертится окружность с припуском 15 мм для выступающих краёв. От центра чертится сектор с дугой около 120 мм. Этот клин вырезается.
Края всех отдельных деталей совмещаются, крепятся клёпочным соединением.
Ножки для грибка делаются из узких полос стали, сложённых в 2 – 3 слоя для крепости.
Опоры крепятся к зонту и хомуту.
Места соединений грунтуются, готовое изделие красится антикоррозийной краской.

Изготовление дефлектора Григоровича – Вольперта

Изготавливается по аналогии с конусным колпаком:

Делаются два зонтика, соединяются друг с другом краями. В верхнем конусе делаются надрезы по краям для крепления к ним стоек. Диаметр конусов в два раза превышает диаметр трубы дымохода.
Дефлектор имеет ширину в 1,5 и высоту в 1,6 диаметра дымового канала. Внешний цилиндр изготавливается аналогично цилиндру диффузора. Свернув заготовки, стыкуют их клёпками.
Лапками соединяют зонт с диффузором, всю конструкцию вставляют во внешний цилиндр.

Источник: https://ZnatokTepla.ru/truby/vidy-ogolovkov-na-trubu-dymohoda-i-tehnologiya-ih-montazha.html

Колпак на трубу дымохода (оголовок) – особенности выбора и монтажа

Колпак на трубу дымохода применяется для обеспечения защиты внутренней части отопительной системы от задувания ветра, попадания атмосферных осадков и т. д. Важным является выбор оголовка правильной конструкции и формы. Современный колпак на трубу дымохода (оголовок) выпускается в широком разнообразии цветов, форм, конструктивных и визуальных решений.

Оголовок — это важный элемент дымоходной системы и обязательно должен быть установлен на трубе

Виды оголовков труб дымохода

Установка колпака на трубе дымохода дает такие преимущества:

защищенность дымохода от попадания в него влаги;
невысокая стоимость дефлектора;
предотвращение возможных перепадов давления и его нормализация внутри трубы;
защита от разрушения дымохода.

Дефлектор производится различной формы, что влияет на его характеристики и способ применения. Основными видами являются:

обычный зонт (оголовок);
колпак с флюгером;
дефлектор;
колпак с вальмовой крышей.

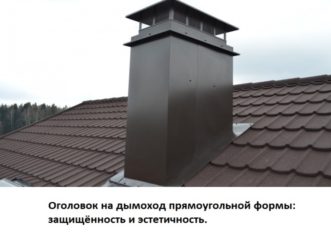

Обычный оголовок дымовой трубы имеет вид конуса либо четырехскатной кровли. Он считается оптимальным вариантом, а его стоимость зависит от конкретных габаритов. Оголовок с флюгером отличается от обычного только наличием декоративных элементов.

Обратите внимание! Колпаки (оголовки, зонты), а также иные конструкции могут несколько снизить тягу, а также привести к появлению обратной тяги.

Дефлектор предназначен для рассеивания потоков и предотвращения их попадания внутрь трубы. Если его совместить с колпаком, то производительность будет снижена. Колпак с вальмовой крышей применяется для защиты от осадков (дождя). Он отличается более высокой прочностью.

Самый простой вариант оголовка служит для защиты дымохода от мусора и осадков

Как выбрать колпак на трубу дымохода

Функциями колпаков являются усиление тяги, предотвращение разрушения кладки из кирпича, увеличение коэффициента полезного действия дымоходной трубы (до 20%). Поэтому к выбору оголовка необходимо отнестись очень серьезно.

На начальном этапе необходимо определиться с конструктивными особенностями оголовка. Для печной трубы достаточно будет обычного колпака, который эффективно защитит от влаги и дождя, а также предотвратит задувание в печку.

Для более сложных дымоотводных систем требуется подбор колпака с конусом для разнесения дыма и со встроенным дефлектором. Отличия оголовков в зависимости от типа дымохода заключаются в технологии монтажа защитного колпака и особенностях элементов крепления.

Важен также выбор материала изготовления оголовков. Медные конструкции дороже, чем стальные, но они более надежны и долговечны. Характеристики цинк-титановых образцов близки к медным и отличаются высокой прочностью. Изделия из стали имеют срок эксплуатации 10-15 лет.

Для сложных дымоходных систем может понадобиться оголовок с дополнительными элементами — искрогасителем или дефлектором

Некоторые модели имеют специальную защитную сетку, которая препятствует проникновению мусора внутрь трубы, но она незначительно ослабляет тягу.

Конструктивные особенности колпаков

Колпаки дымовых труб состоят из 4 частей:

юбки или примыкания к кровле;
каркаса или кирпичной кладки;
декоративного обрамления дымовой трубы;
непосредственно колпака для трубы дымоходы.

Оголовок обычно обрамляется снизу листом из нержавейки – отражателем, который отводит от него тепло.

Обратите внимание! Колпак дымовой трубы должен закрывать верхние горизонтальные ее поверхности. Если на ней есть расширение, то следует закрыть и его.

Конструктивно колпаки делятся на такие виды:

с многоскатной крышей;
с флюгером;
с плоским верхом;
с крышкой, которая открывается;
с вентиляционным просветом;
с искроуловителем.

Оголовки для дымохода, имеющие многоскатные крыши, обеспечивают самое результативное проветривание, а в зимний период предотвращают накопление снега. Конструкции с крышкой значительно проще обслуживать. Благодаря наличию вентиляционного отверстия обеспечивается свободный выход продуктов горения. Оголовок труб дымоходов, имеющие искроуловители, предусмотрены для приборов, работающих на дровах или торфе, в зданиях с крышей из горючих материалов.

Колпак с флюгером будет не только защитой дымохода, но и стильным украшением для здания

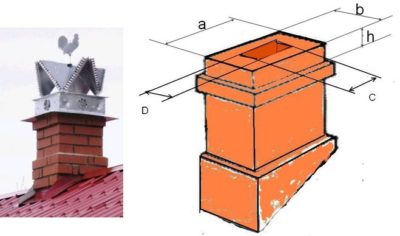

Колпак на дымоход должен легко на него надеваться, поэтому для определения его размеров необходимо на 4-5 мм увеличить наибольшие линейные параметры трубы. Упор на расширения может быть под углом 90 градусов или наклонный.

Классификация по материалу изготовления

От материала, который использован при производстве колпака, зависит его долговечность. Оголовки выпускаются из меди, стали и цинк-титана.

Наиболее популярными являются медные конструкции. Поскольку медь является химически активным металлом, то со временем происходит разрушение деталей по причине ее вступления в реакции с иными элементами. Обеспечение долгого эксплуатационного срока (больше 50 лет) зависит выполнения всех требований при монтаже. Элементы крепления таких оголовков также выполняются из меди.

Не рекомендуется использовать колпаки, выполненные из окрашенной стали, в зданиях на дровяном отоплении. Они быстро покроются копотью и под действием высоких температур изменят цвет.

Колпаки из меди будут служить дольше, чем изделие из любого другого материала

Также можно встретить оголовки из полиэстера и оцинкованной жести. Такие варианты более экономичны, они способны поддерживать свои защитные параметры (до 10 лет) в условиях повышенной влажности и перепада температур.

Монтаж дефлектора на трубу дымохода

Правильно установленный дефлектор позволяет дымоходу качественно и правильно работать. Принцип его действия основывается на использовании ветряных потоков в качестве дополнительного инструмента для усиления или выравнивания уровня тяги. Общепринятыми конфигурациями дефлекторов на дымовые трубы являются:

дефлектор типа ЦАГИ;
круглый дефлектор;
отражатель конструкции Григоровича;
дефлектор Н-образного и открытого типа.

Конструктивно такой элемент дымохода состоит из цилиндра нижнего типа, диффузора и зонтика. Он производится из оцинкованной стали, которая не подвержена коррозии. Ветряной поток сталкивается с дефлектором и огибает его целиком, что позволяет проникать воздуху в верхнюю часть изделия и усиливать тягу. Кроме того, происходит вытягивание застоявшегося в системе дыма.

Обратите внимание! Интенсивное перемещение воздуха в дефлекторе увеличивает тягу в несколько раз.

В дымоходные и вентиляционные системы воздух проникает через специальные зазоры, находящиеся в верхнем цилиндре. Низовой ветер может затруднить отведение дыма и понизить тягу в трубе. Для борьбы с такими потоками дефлекторы оснащаются специальным устройством – осью на 2 подшипниках, которые расположены на различных уровнях. На нее устанавливается ширма, флюгерное полотно, крышка.

Существует несколько разновидностей дефлекторов, самый простой можно изготовить собственноручно

Можно изготовить самодельные дефлекторы на дымовые трубы, но, если конструкция будет некачественной, то работоспособность дымохода будет нарушена.

Этапы установки оголовка

В большинстве случаев колпак на трубу дымохода можно установить самостоятельно. Производитель обычно прилагает инструкцию или специальный вкладыш к изделиям. Практически все оголовки для дымохода представляют собой разборные конструкции, которые в таком виде и монтируются.

Оголовок дымовой трубы чаще всего крепится на заклепки или металлические шурупы. Важно обеспечить качественную фиксацию всех элементов. По завершению операций с основанием конструкции приступают к установке специальных частей, которые в установленной последовательности просто прикручиваются. Для работы лучше использовать кронштейны или болты от производителя.

На последнем этапе производится герметизация стыков. Не всегда необходимо дополнительное изолирование, но лишним оно не будет. Наиболее подходящим герметиком является состав на основе силикона или каучука. Изолированию подлежат места стыков самого дымохода с оголовком, а также выступающие швы и опасные места.

Самостоятельная сборка оголовка

Для выполнения своими руками сборки оголовка на трубу дымохода потребуется резиновая или деревянная киянка, молоток, брусок толщиной 1 см из металла, специальный зажим, линейка, ножницы (по металлу), уголок длиной 1 м и шириной полки 4-4,5 см, а также маркер и перчатки.

Сборку и установку оголовка любого типа можно выполнить своими руками

Проще всего сделать колпак в форме крыши либо пирамиды. Для начала на бумаге необходимо сделать эскиз будущего изделия.

Полезный совет! Эскиз лучше выполнять в натуральную величину, тогда проще согласовать размеры дымоходной трубы и самого колпака, а также продумывать особенности сборки.

Далее, берется лист из металла и вырезается деталь и ей придается необходимая форма путем изгиба. Для изготовления оголовка пирамидальной формы берется квадратный или прямоугольный лист металла. В случае листа – квадрата выполняются такие действия:

лист сгибается вдоль любой из диагоналей;
заготовка выравнивается в начальное состояние;
лист сгибается вдоль иной диагонали.

Подобные операции помогут придать требуемую форму заготовке без особых усилий. К изделию крепятся ножки, с помощью которых будет выполняться установка на дымовой канал.

Надежная защита, эксплуатационная долговечность и функциональная стабильность дымохода зависит во многом от правильности выбора и установки колпака.

Источник: http://TrubaMaster.ru/dymovye/kolpak-na-trubu-dymohoda-ogolovok.html

Делаем оголовок дымовой трубы своими руками

Защитить дымоотвод и уберечь внутреннюю часть отопительного комплекса – значит обеспечить комфорт и удлинить безопасный период службы всего строения. С этой целью и устанавливают оголовок на трубу дымохода жилого дома или промышленного здания. Если удается купить подходящий колпак-зонт, обустройство крыши упрощается. Те, кого готовые изделия не устраивают, берутся за дело сами.

Преимущества оголовков-дефлекторов

Защитные устройства для трубных коммуникаций выстраивают не только над головой – под ногами они тоже нужны. Входной и выходной оголовки водопропускных труб выполняют не менее ответственную работу, чем сооруженные над черепицей дымники. Внешних и функциональных различий тех и других не счесть, что естественно для элементов, имеющих дело с неодинаковыми средами.

Дым и отработанный воздух по «коридорам», проложенным от котла или печки к кровельной плоскости, будет выходить и в отсутствие крышки-прикрытия. Тем не менее, использование названных элементов стало повсеместным. Для чего же оголовок трубы нужен, что за серьезные проблемы он решает? Возможно, это просто модный декор, без которого можно обойтись, избежав лишних трат?

Кованый медный оголовок прослужит дольше всех

Нельзя. Доказательство тому – солидный список достоинств дефлектора-вытяжки.

Без этого колпачка трубный канал начнет забиваться пылью, залетающими в отверстие листьями и прочим мусором.
На кромке открытого дымохода любят погреться птички – а упасть внутрь, отравившись угарным газом, им несложно.
Крышка-грибок спасает скважину от дождя, града, снега и не дает разрушаться корпусу конструкции.
Исполняющий роль ветро- и искрогасителя оголовок дымовой трубы предупреждает возгорание и стабилизирует тягу.
Элегантный и поддерживающий стиль постройки зонт-флюгер украсит верхний ярус и облагородит здание в целом. Фигурные волнистые козырьки не только улучшают дымоотток, но и украшают крышу

Типология дымоходных колпаков

«Оголовочный» спектр на рынке внушает уважение разнообразием материала, обилием размеров и пестротой очертаний. Параметров систематизации выделяют несколько – учитывая из чего, как и насколько сложно выполнен объект. Возможность изготовить оголовок на трубу дымохода своими руками также реальна – надо лишь продумать детали и приобрести подходящие заготовки.

Флюгарка для нержавеющей круглой трубы значительно удлинит жизнь дымохода

Материалы для зонтика-дефлектора

Оголовок можно выбирать из следующих материалов:

медь, оловянная бронза;
оцинкованная сталь, нержавейка;
титаново-цинковый сплав.

Оголовок-колпак для сэндвич-дымоходов распространенной модели

Не так давно появились полимерные оголовники, но подобное нововведение себя не оправдало: пластик недостаточно термостоек и к тому же хрупок. Из тонких жестяных листов крышку-навес любой конфигурации мастерить удобнее всего. Неоцинкованный металл придется прокрасить, чтобы не поржавел. Краска понадобится водостойкая, а наносить ее лучше в конце, на уже готовую вещь.

«Лидерами» в плане цены считают желтые металлы и соединения – медь с бронзой. Они не ржавеют почти по полвека, да и кованые предметы из них выглядят импозантнее оголовков дымовых труб серых оттенков. Цинк-титановые модели почти не уступают им в прочности и сроке службы. А вот «демократичные» стальные зонты-дефлекторы-флюгеры владельцам придется сменить через 12-15 лет эксплуатации.

Оголовки на дымоходных трубах бывают конструкционно сложны и эстетически совершенны

Типы по конструктивным особенностям

Традиционный оголовок-грибок в виде четырехскатного квадрата либо невысокого конуса типа китайской шляпки; Труба со стандартным четырехскатным оголовком имеет завершенный вид
двускатный широкий колпак со щипцовой крышей-ребром (оптимальный вариант – с открывающейся верхушкой);
колпачок со вставками, увенчивающийся изящным вертящимся флюгером, красивым и подчеркнуто декоративным; Художественно оформленный дымник для кирпичной трубы превратит ее в сказочный атрибут
мощный и устойчивый оголовок-домик с вальмовой (датской) крышей, сочетающей треугольные и трапециевидные скаты;
стандартный противоветровый конус-дефлектор с округлой формы защитной «юбочкой», избавляющий шахту от противотяги.
звездообразный дефлектор-насадка, ускоряющий движение воздушных масс и замечательно декорирующий трубный столб.

Специалистами приветствуется выбор заводского образчика из группы готовых оголовков на трубы с простым зонтом из нержавеющей стали. Его крыловидный раструб плотно прилегает к вытяжному тоннелю, значительно ускоряя воздухообмен, особенно при сильном ветре. Герметичность таких гладких, обтекаемых устройств не вызывает сомнений, да и дизайн их приятен и радует глаз.

Оголовок-грибок усложненной конструкции

Правила размещения на кровле

Если оголовок удален от крышевого бруса-конька не далее чем на полтора метра, дымоходная мини-кровля должна возвышаться над коньком хотя бы на полметра.
При большем удалении от конькового выступа (1,5-3 м), наивысшую точку охраняющей дымоотвод «шапки» следует уравнять по горизонтали с ребром крыши.
Когда расстояние от дефлектора до кровельного прогона превышает 3 м, его верхушку нельзя опускать ниже условной прямой, образующей с площадкой ската угол в 10о. Оголовок с вальмовой крышкой вблизи и на кровле особняка
При любых очертаниях двускатной кровли и отдаленности придымоходного приспособления от края колпак должен быть выше ее плоскости как минимум на полметра.
Если высота видимой дымоходной кладки превышает 1,2 м, без установки крышевых растяжек комплект «дымоход-оголовок» окажется неустойчив, а значит опасен.
Над коньковой планкой здания из пожароопасных стройматериалов даже огнестойкая дымоотводящая система должна возвышаться на метр-полтора.

-инструкции: как сделать колпак-оголовок своими руками

Если поиску или личному созданию желанного оголовка вы уделите максимум внимания, изучив все функциональные требования к столь технически важному атрибуту быта, у вас все получится. Обстановка пополнится недостающим признаком комфортности, а пребывание в доме станет безопаснее. Успеха!

Источник: http://trubsovet.ru/dop/ogolovok-dymovoj-truby.html

Оголовок на дымоход своими руками

Украшение дымоходов художественно оформленными и совсем простыми колпаками – давняя русская традиция. Особенно это бросается в глаза при посещении дачных кооперативов. Даже трубы самых скромных домиков украшены резными навершиями и флюгарками.

Это устройство не только украшение – оно имеет и чисто функциональное назначение и не одно.

Колпак – не единственное наименование этих устройств, они могут называться также:

зонт на дымоход;
грибок на дымоход;
дымник;
оголовок
навершие;

Разумеется, это не полный перечень. Есть еще много разных обозначений.

Похожая конструкция еще называется «флюгаркой», говоря как о подставке для флюгера.

Однако, прежде всего, важно функциональное назначение этих устройств:

Защита дома от влаги различного происхождения.
Защита дымохода от попадания внутрь посторонних предметов, птиц, мусора и прочее.
Усиление тяги в дымоходе за счет целевого направления воздушных потоков.

Навершие на трубу дымохода может быть устроено в виде зонтика или домика с различными формами крыш, может быть вообще представлено в виде причудливых сооружений. Лишь бы оно исполняло свои защитные и вспомогательные функции.

Флюгарка

Конструкция колпаков зависит от формы трубы, которая может быть квадратной, прямоугольной или круглой. Также, имеет значение форма крыши, углы наклона ее элементов и даже господствующее направление ветровых потоков («роза ветров»).

Колпаки условно можно разделить на такие виды:

Стандартная флюгарка (напоминает домик с 4 скатной крышей).
Зонтик на трубы дымохода – применяется как навершие для круглых дымовых труб.
Колпак на трубу дымохода с плоским навершием.
Флюгарки с щипцовой крышей.
Колпак с полукруглой крышей.
Колпак с открывающейся крышкой.

Материалы для изготовления

Для изготовления колпаков применяются различные листовые материалы. В ряде случаев, применяются остатки материалов кровли (фальцевой), где применяются листовые кровельные материалы.

Основными материалами для колпаков являются:

листовая сталь;
листовой алюминий;
медный лист;
лист из нержавеющей стали;
лист их цинко-титанового сплава;

Долговечность применяемых материалов различна. Колпаки из стали служат обычно от 2 до 5 лет. Листовой алюминий – 5-8 лет. Наиболее долговечны навершия из нержавеющей стали, меди и цинко-титанового сплава. Срок их службы может достигать 50 – 100 лет.

Медные колпаки с плоскими крышами обычно применяют на трубах домов, построенных в стиле «модерн». Для дома в европейском стиле, устанавливают колпаки с полукруглым навершием.

Колпаки с щипцовой крышей применяют в случаях, когда дымовая труба выполняет еще и функцию вентиляционной. Навершия с открывающейся крышкой удобны для чистки дымовой трубы от сажи. Чаще всего, такая необходимость возникает при использовании в качестве топлива дров или торфяных брикетов.

При изготовлении флюгарок, часто применяются изделия художественной ковки. Для увеличения срока службы кованых деталей, их необходимо подвергать воронению. Сами флюгера, кроме своих эстетических достоинств, показывают направление ветра.

Готовые колпаки можно купить, если труба имеет стандартное сечение. Например, зонтики из оцинкованного листа на асбоцементную трубу диаметром 100 мм могут стоить от 800 рублей с наружным креплением в виде хомута, до 1200 рублей с внутренним креплением.

Скромный четырехскатный оголовок на кирпичную трубу 2×2 кирпича может стоить от 1500 рублей за штуку.

Подобрать стандартное навершие не всегда возможно. Если вашу систему печного отопления кладет печник-частник, труба наверняка получится нестандартной и придется делать специальный проект.

Кроме того, цена на колпак зависит от материала, из которого он изготовлен. Наиболее дорогими будут получаться навершия из меди или цинко-титанового сплава. Цена таких оголовков может колебаться от 20 до 30 тысяч рублей.

Изготовление своими руками

Поставим перед собой задачу изготовить сводчатый колпак на трубу. Простая конструкция такого дымника доступна даже человеку, редко державшему в руках инструмент.

Изготовить нужно всего пять простых деталей: собственно свод – согнутый дугой лист металла, и четыре опорных уголка.

Как это сделать:

Вырезать из листа металла прямоугольник, размеры которого в согнутом виде с заметным запасом перекрывают отверстие дымовой трубы.
По длинным сторонам листа нужно отметить линию на расстоянии примерно 20 мм от края. Ножницами по металлу выполнить прорези от края до линии, немного скашивая прорезь таким образом, чтобы получались трапециевидные фигуры. Поочередно отогнуть фигуры в противоположные стороны через одну.
Заготовить четыре стойки из уголка, изогнув их, как показано на рисунке. Проконтролируйте, чтобы расстояние между стойками было не больше просвета дымовой трубы. На концах уголков нужно просверлить крепежные отверстия.
Стойки заклепками прикрепить к изготовленному прямоугольнику.
Держась за стойки изогнуть прямоугольник таким образом, чтобы стойки вошли внутрь дымовой трубы.
По отверстиям в стойках просверлить в кладке отверстия и закрепить колпак на трубе.

Шатровый дымник

Такой колпак представляет собой пирамидку, формируемую четырьмя равнобедренными треугольниками.

Изготовление:

По картонной выкройке разметить и вырезать ножницами по металлу листовую деталь. Сгибы на металле лучше выполнять на верстаке с прибойней (прибойня – кусок уголка, через отверстия прикрепленный к столешнице верстака).
Согнуть шатер так же, как сгибали картонную выкройку, и выполнить фальц на стыковых сгибах 6 и 12 мм, как показано на эскизе. При выполнении сгибов и фальца, нужно пользоваться деревянной киянкой. При использовании молотка, на поверхности детали могут образоваться вмятины.
Согнуть крайние кромки, проковать их. Для повышения жесткости конструкции в сгибы лучше заковать стальную проволоку диаметром порядка 3 мм.
Согнуть четыре стойки и приклепать их к шатру стальными заклепками.
Закрепить дымник в трубе стальными штырями.

Источник: http://vashslesar.ru/uteplenie/ogolovok-na-dymohod-svoimi-rukami.html

Что такое оголовок печной и вентиляционной трубы + особенности монтажа

Доборные элементы кровли – это изделия, которые оформляют основные функциональные элементы крыши. Они выполняют эстетические и защитные функции.

Эстетическая функция проявляется в декоративном обустройстве стыков и пересечений материалов покрытия, а защита кровли обеспечивается предотвращением проникновения влаги и грязи в пространство ее пирога.

Оголовок дымохода – это один из важнейших доборных элементов. Он представляет собой изделие, закрепляемое на вершине выхода печной трубы, которое украшает ее и защищает от негативных внешних воздействий.

Что представляет из себя оголовок дымохода

Конструкция стандартного выхода печной трубы, имеющего прямоугольную форму, достаточно несовершенна. Она не препятствует попаданию пыли и осадков в дымоход, а при большой ветровой нагрузке в трубе образуется обратная тяга дымовых газов, вызываемая повышенным давлением движущегося воздуха. Данные факторы могут значительно уменьшить срок эксплуатации дымохода.

Оголовок трубы

Во избежание этого, к вершине выхода печной трубы прикрепляется оголовок. Существует большое количество вариаций форм и материалов изготовления этого изделия, но его неотъемлемой чертой является наличие защитного колпака, который возвышается над выходом трубы и защищает ее от попадания внутрь влаги и грязи.

Дефлектор, дымник, флюгарка, зонт, колпак – это синонимы понятию оголовка, но между некоторыми из этих наименований есть незначительные различия. Так, дефлектором называется изделие со встроенным диффузором, отвечающим за правильное распределение проходящих через трубу потоков воздуха. Он предотвращает образование обратной тяги при ветровой нагрузке и усиливает прямую тягу.

Зонт – это изделие, основной функцией которого является защита внутреннего пространства дымохода от попадания влаги и мусора. В отличие от дефлектора, он не всегда оснащается диффузором.

Флюгарка – это оголовок с установленным флюгером, определяющим направление ветра.

Некоторые виды оголовков оснащаются искрогасителями для предотвращения попадания вылетающих из трубы искр на кровельное покрытие. Самый простой способ установки искрогасителя – это монтаж металлической сетки между основанием оголовка и его крышей, которая заодно будет обеспечивать дополнительную защиту колпака от попадания мусора.

Разновидности

Оголовки классифицируются по трем признакам: по материалу изготовления, по форме изделия и по наличию дополнительных функциональных элементов.

Основные материалы производства оголовков представлены медью, сталью и цинк-титановым сплавом.

Самый простой и дешевый вариант – это стальной колпак. Недостатком материала является небольшой срок эксплуатации, составляющий 8-10 лет. Изделия из нержавеющей стали могут прослужить 20-30 лет.

Медные оголовки более долговечные (срок службы – до 50 лет), но при их монтаже могут возникнуть затруднения, так как все крепежные элементы тоже должны быть медными во избежание окисления металла.

Цинк-титановые оголовки отличаются относительной дороговизной, но это самый надежный и долговечный вариант изделия.

Различия в формах изделий определяются конструкцией крыши оголовка. Она может быть:

Двухскатной. Самый простой вариант, такое изделие легко сделать своими руками.
Четырехскатной. По форме она похожа на вальмовую крышу и применяется для обустройства прямоугольных труб.
Плоской. Отличается простотой монтажа и хорошо соответствует минималистическому стилю оформления кровли. Но отсутствие скатов усложняет сход влаги и снежных масс с колпака.
Конусообразным зонтом. Крышей такой формы оснащаются оголовки круглых труб. Основное достоинство конструкции – нет необходимости в установке капельника.

Устройство в разрезе

Дополнительные функциональные элементы представлены:

Диффузором (дефлектор).
Флюгером (флюгарка).
Откидной крышей, позволяющей регулярно прочищать внутренность оголовка без его демонтажа.
Двойной крышей (для декорирования и улучшения воздухообмена).
Металлической сеткой (защита от выхода искр и попадания грязи).
Прочими декоративными элементами.

Выбор оголовка

Выбор изделия определяется характеристиками отопительной системы. Для простой печной трубы будет достаточно стандартного колпака, который предотвратит попадание в нее влаги и предоставит минимальную защиту от обратной тяги.

Если через трубу проходит значительное количество дымовых газов или дом находится в местности с постоянными и сильными ветрами, но необходима установка оголовка с диффузором.

Тип печной трубы не оказывает существенного влияния на выбор разновидности колпака, различаться будут лишь особенности крепежных элементов и методы монтажа.

Технология монтажа

Основное требование строительных норм заключается в том, что оголовок не должен затруднять выхода дымовых газов из трубы.

Чтобы ему соответствовать, нужно соблюдать ряд принципов:

При удалении трубы от конька крыши на 1,5 метра и менее вершина колпака должна возвышаться над коньком как минимум на 50 сантиметров.
При удалении трубы от конька на 1,5-3 метра оголовок должен находиться с ним на одной горизонтальной линии.
При удалении трубы от конька на 3 метра и более оголовок не должен находиться ниже прямой линии, проведенной от вершины крыши под углом 10 градусов.
Если высота внешней дымоходной кладки составляет 1,2 метра и более, то перед установкой колпака нужно закрепить трубу крышевыми растяжками.

Большинство моделей оголовков являются сборными, что упрощает их монтаж. Общий алгоритм установки стандартен для всех доборных элементов: сначала производится крепеж основного изделия и его дополнительных деталей, затем все стыки герметизируются.

Оголовок не должен затруднять выхода дымовых газов из трубы

Первой устанавливается нижняя часть колпака, прикреплять ее надо к верхушке дымовой трубы. В качестве крепежных элементов используются шурупы или заклепки.

Далее устанавливаются промежуточные элементы и верхушка конструкции, которые соединяются между собой с помощью кронштейнов. Для герметизации стыков используются составы на основе каучука или силикона. Особое внимание стоит уделить изоляции стыков оголовка и дымохода.

Самостоятельное изготовление

Ниже представлен алгоритм изготовления двухскатного дымника для прямоугольной вентиляционной трубы, так как именно такое изделие проще всего сделать самостоятельно.

Потребуется следующий набор инструментов:

Ножницы по металлу.
Тиски.
Перфоратор.
Металлические уголки.
Металлический лист.
Четыре отрезка профильной трубы.

Сначала нужно замерить диаметр трубы дымохода, что изделие подходило к ней. К результатам замеров прибавляются 5 миллиметров. Затем нужно сварить основание для оголовка из четырех кусков металлического уголка. По углам полученной конструкции привариваются стойки, на которые будет опираться крыша оголовка.

Устройство своими руками

Далее к основанию привариваются подпорки колпака на высоте около 20 сантиметров, так как нижняя часть изделия будет опущена в трубу для лучшей фиксации.

Стальной лист, вырезанный в соотношении 2х3, нужно согнуть в тисках под углом 90 градусов так, чтобы он образовал конструкцию с двумя скатами. Она прикрепляется к стойкам с помощью металлических пластин.

Оптимальная ширина пластины составляет 20 мм, в каждой пластине нужно просверлить отверстие для крепежа. В заготовке крыши просверливаются отверстия для самих пластин и для их крепежа.

Изготовление прямоугольного оголовка

Перед установкой металлического листа все детали покрываются грунтовкой. Затем пластины привариваются к стойкам, и на них надевается крыша. Предварительно сделанные отверстия совмещаются и фиксируются заклепками. Готовая конструкция монтируется на дымоход.

Заключение

Оголовок – это один из множества доборных элементов кровли. Он защищает трубу от грязи и влаги, а некоторые модели значительно улучшают тягу, увеличивая коэффициент полезного действия всей отопительной системы.

Наиболее качественными считаются изделия из нержавеющей стали и цинк-титанового сплава. Многообразие дополнительных функциональных элементов позволяет выбрать оголовок для любого типа трубы.

2017-05-19

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/ogolovok-pechnoj.html
