Как сделать разделку печной трубы на крыше?

В этой статье:

Правильная разделка дымохода

Разделка это элемент дымохода, который выполняется при прохождении дымоотвода через потолок или крышу. Правильная разделка залог длительного функционирования самого дымохода, а так же тепла и сухости внутри помещения. При этом даже профессионалы могут допускать ошибки при выборе и монтаже разделки. Чтобы проконтролировать услуги специалиста или самостоятельно выполнить конструкцию, нужно разбираться в некоторых нюансах.

Функции разделки

Основная функция разделки это выполнение прохода трубопровода через ограждение. Под ограждением понимается потолок или непосредственно крыша. Проход должен быть герметичным.

При правильно выполненной разделке ни одна капля внешних осадков не попадает в помещение, не говоря уже о внутреннем пространстве помещения.

Отдельно стоит пожаробезопасность. Дело в том, что дымовыми газами труба нагревается до значительных температур. Даже после прохождения всех теплообменников, уходящие газы имеют значительные показатели температуры, что при соприкосновении трубы с воспламеняемой поверхностью может послужить источником пожара.

Поэтому пространство между элементами разделки и трубопроводом заполняется герметиком. В большинстве случаев это минеральная вата на основе базальта. К тому же, во внутренние элементы разделки включают фартук из металла, который предохраняет окружающую поверхность от повышенных температур.

При правильно выполненной разделке ни одна капля осадков не попадает в помещение

Основные правила и нормы

На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.

Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.

Типы проходных узлов через потолок

Проходные узлы делятся по форме, в зависимости от используемого утеплителя, а так же основного конструктивного материала.

По основному материалу выделяют:

Стальные узлы из стали толщиной от 0,5 мм. Самый популярный вариант, так как металлические узлы сочетают в себе простоту монтажа, прочность и стойкость к механическим повреждениям.
Асбест. Асбест дешевый и надежный, но хрупкий материал. Любое механическое повреждение может испортить покупку.
Минерит. Новый материал на строительном рынке. Очень часто производитель рекомендует этот материал для монтажа фартуков и защитных поверхностей, но многие покупатели остаются недовольными качеством продукцию Поэтому лучше поостеречься и приобрести привычный стальной узел.

Потолочный проходной узел для круглой трубы

В зависимости от утеплителя выделяют конструкции с материалами:

Керамзит
Вермикулит
Базальтовая минеральная вата с фольгированием. Применяется чаще прочих, так как проще в использовании, больше пригодна для самостоятельного монтажа и успела зарекомендовать себя на рынке строительных материалов.

У любого узла всегда прямоугольное основание, а вот сама форма прохода разнится ,поэтому выделяют два типа узла по форме исполнения прохода:

С двойным цилиндром
С двойным прямоугольным коробом

Лучшим выбором станет стальной проходной узел с утеплением из минеральной ваты. Форма проходного узла выбирается исходя из формы трубопровода и личных предпочтений владельца.

Кровельная разделка для круглых труб

Факторы влияющие на разделку дымохода

На форму разделки дымохода в первую очередь влияет вид крыши: плоская или скатная. Плоская крыша не приемлет приемов, свойственных скатной. Как правило, разделку на плоской крыше выполняют из бетона, тогда как материалы для разделки скатной крыши разнятся, но чаще всего ее выполняют из металла.

Особое значение оказывает форма дымохода, поскольку от этого зависит форма проходного отверстия. Круглая форма лучше для самого дымохода, но если говорить о проходных отверстиях, то куда проще выполнить прямоугольный дымоход. Для круглого сечения придется выполнять правильную прорезь в кровельном пироге, для прямоугольного дымохода это сделать куда проще.

Так же на выбор технологии монтажа оказывает влияние наличие облицовки и форма кровельного покрытия. Облицовка делает разделку куда более трудной. Дело в том, что облицовка может способствовать проникновению влаги внутрь кровельного пирога, что недопустимо. Поэтому было бы логично с применением облицовки делать разделку более широкой, но саму разделку так же нужно как-нибудь спрятать. Поэтому конструкции под облицовкой остаются уделом профессионалов. Слишком много специфических навыков нужно иметь, чтобы сделать все незаметно и действительно красиво.

Если говорить о типе покрытия, то для выполнения разделки лучше использовать профнастил. Остальные виды связаны с определенными трудностями. Приходится рассчитывать покрытие. Так как фартук положено заправлять под элемент финишного покрытия кровли, а некоторые виды из-за этого могут становиться на крышу под углом или топорщится, что делает покрытие негерметичным.

Технология монтажа и вывод на крышу

Технологии монтажа разделки круглых и прямоугольных труб различны. Дело в том, что меняется сама форма проходного узла, а значит меняется технология выполнения проходки. Форма дымохода обуславливается только желаниями владельца. Дело в том, что на круглой трубе не будет скапливаться сажа. К тому же внешняя часть такого дымохода имеет более обтекаемую форму, что улучшает аэродинамическую защиту трубы. Но прямоугольный трубопровод проще спрятать. Он выгоднее с эстетической точки зрения, поэтому иногда применяют его.

Установка потолочного проходного узла

Круглых труб

Для круглых труб самостоятельно изготовить детали прохождения не получится, поэтому придется использовать покупные элементы. Заслуженную популярность на рынке пользуются фланцы на алюминиевой основе. К круглой основе с помощью заклепок прикрепляется подвижная силиконовая или резиновая гофра, которая натягивается на трубу. С внутренней и внешней стороны проходные элементы соединяются между собой, в результате чего получается надежное и крепкое соединение.

Для случаев, когда не получается натянуть соединение на трубу, есть разъемные фланцы, которые благодаря специальной технологии можно обернуть вокруг трубы и стянуть с минимальным зазором между разделкой и трубой.

Прямоугольных труб

Прямоугольные трубы популярны для различных дизайнерских проектов. К тому же, основные детали разделки можно изготовить самостоятельно из листового металла. Это:

Пристенный профиль или внутренний фартук
Галстук
Внешний фартук

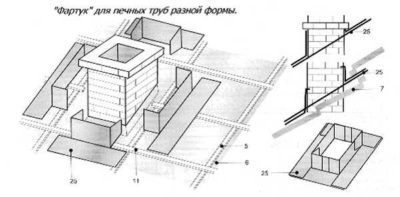

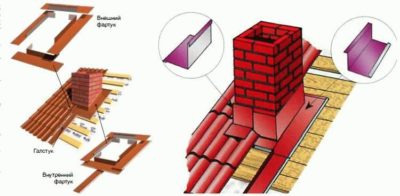

Все эти элементы представляют собой уголки с надрезами в месте сгиба. Верхняя часть фартука загибается вовнутрь, таким образом из уголка получается элемент пристенного профиля, который будет перекрывать соседний элемент.

Опытные кровельщики изготавливают фартуки из жести, но при желании можно выполнить все из нержавеющей стали.

Галстуком называют треугольный плоский лист металла, который предохраняет часть контр обрешётки под трубопроводом от замачивания.

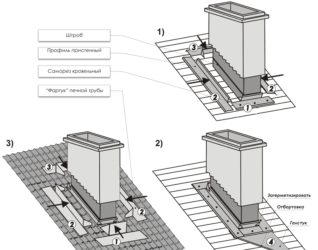

Схема разделки прямоугольной трубы

Особенности разделки кирпичных труб

Особенностей кирпичных труб всего 2:

Кирпичная труба опирается на фундамент. Значит, она устойчива и не требует дополнительных креплений в виде кронштейнов. При этом выполнение таких креплений с жестким затягиванием хомутов может грозить деформацией трубы ил крыши, что может привести к пожару или обрушению здания.
Кирпич пористый материал, поэтому нуждается в несколько большей защите от разделки. Поэтому пристенные профили монтируются в специальный паз, который выполняется в кирпичной трубе путем штробирования с помощью болгарки.

Разделка кирпичного дымохода

Порядок выполнения разделки кирпичного дымохода следующий:

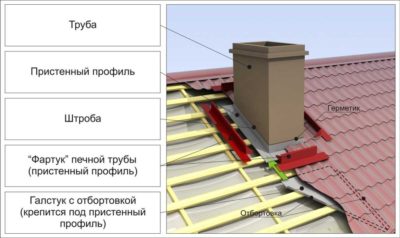

Выполняется штробирование дымохода после контробрешетки. Задача штробирования создать паз для нижней рейки пристенного профиля.
Монтируется нижний пристенный профиль. Крепят его болтами к контробрешетке. К нижней рейке крепится галстук. Галстук представляет собой лист металла в форме треугольника с концом слегка загнутым вверх. Конец листа загибают для того, чтобы вода не проникала в чердачное помещение.
Пристенный профиль промазывается герметиком.
Монтируются боковые и верхняя планки. После чего пристенный профиль накрывается покрытием, которое прижимается фартуками.
Верхний фартук убирается под лист настила или под конек ,если труба находится рядом с коньком.

Разделка дымохода достаточно важный процесс. Поэтому все крепления должны быть выполнены качественно и надежно, иначе возможно протекание крыши в районе дымохода. Соблюдение инструкций и нормативов, позволит вам сделать все правильно и долговечно. Правильно смонтированный дымоход прослужит не одно десятилетие.

Источник: https://pechiexpert.ru/razdelka-dymohoda-01/

Потолочная разделка для дымохода своими руками о материалах и технологии работ

При разработке плана будущих монтажных работ стоит обратить особое внимание на размеры дымохода. В этом случае стоит ознакомиться с некоторыми правилами: . если труба монтируется для банной постройки, необходимо запомнить, что после выхода из печи разрешается монтаж только трубы с толстыми стенками, которая не оснащена изоляционным материалом

Высота такой трубы должна составлять минимум 1 м. Желательно, чтобы труба была выполнена из нержавеющей стали, так как этот материал более теплоустойчив, чем оцинкованная сталь. После одного метра оцинкованной толстостенной трубы, разрешается установка сэндвич -изделия;
трубы, проходящие через потолок, должны в обязательном порядке иметь слой изоляционного материала;

если труба монтируется для банной постройки, необходимо запомнить, что после выхода из печи разрешается монтаж только трубы с толстыми стенками, которая не оснащена изоляционным материалом. Высота такой трубы должна составлять минимум 1 м. Желательно, чтобы труба была выполнена из нержавеющей стали, так как этот материал более теплоустойчив, чем оцинкованная сталь. После одного метра оцинкованной толстостенной трубы, разрешается установка сэндвич -изделия;
трубы, проходящие через потолок, должны в обязательном порядке иметь слой изоляционного материала;

Утепленная часть дымохода устанавливается на толстостенную трубу, выходящую из топки

Важно! Категорически запрещается стыковка труб в тех участках, которые проходят через потолочное перекрытие. . длина горизонтальных отрезков в конструкции напрямую влияет на показатели тяги и другие эксплуатационные характеристики дымохода

Чем больше длина горизонтальных участков, тем хуже будут показатели тяги в системе. Максимальная рекомендуемая длина горизонтальных отрезков — не больше 1 м; количество колен в системе также влияет на её производительность. Их не должно быть больше трёх;

запрещается жёстко фиксировать трубу в месте прохода через потолок. Соединение должно не препятствовать линейному расширению нагретой конструкции.

длина горизонтальных отрезков в конструкции напрямую влияет на показатели тяги и другие эксплуатационные характеристики дымохода. Чем больше длина горизонтальных участков, тем хуже будут показатели тяги в системе. Максимальная рекомендуемая длина горизонтальных отрезков — не больше 1 м;
количество колен в системе также влияет на её производительность. Их не должно быть больше трёх;
запрещается жёстко фиксировать трубу в месте прохода через потолок. Соединение должно не препятствовать линейному расширению нагретой конструкции.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом

При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Современный правильный дымоход из кирпича имеет внутри вставку из нержавеющей стали или керамических элементов. Это нужно во избежание разрушения стенок от воздействия конденсата, что из-за неравномерности работы источника тепла замерзает в порах кирпича, выкрашивая его кусками.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

труба из нержавеющей стали или обычного черного металла с толстыми стенками;
двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Для справки. Обычные металлические трубы на стальные банные печи обычно ставят хозяева, которые все любят делать своими руками и максимально экономить на материалах.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

Примечание. Если сама печь – кирпичная, то и труба для продуктов сгорания делается такой же, в остальных случаях ставятся металлические газоходы.

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Основные правила обустройства конструкции

Соблюдая нехитрые инструкции, можно собрать безопасный и нормально функционирующий дымоход. Однако, если отступить от приведенных ниже инструкций, конструкция может не только стать неэффективной, а еще и опасной в плане возгораний.

Общая высота сооружения не должна быть менее 5 метров от источника тепла до оголовка трубы.
Не допускается использование труб меньшего диаметра, чем выходное отверстие патрубка печки.
Высота, на которую труба поднимается над кровлей, должна превышать высоту конька на 50 сантиметров. Если дымоход располагается на скате крыши, то расстояние, выше которого она должна возвышаться на полметра, рассчитывается, исходя из следующей схемы:

Если устройство имеет высоту над основанием более полутора метров, его необходимо укреплять растяжками.
Соединения элементов конструкции не должны совпасть с проходами через кровлю или перекрытие.
Длина горизонтальных или наклонных участков дымохода не должна превышать один метр. Это необходимо, чтобы исключить засорение труб сажей, а так же, для обеспечения наилучшего соотношения силы тяги и КПД печи.
Если материал кровли горюч, то необходимо оснастить трубу искроуловителем, изготовленным из сетки, с ячейками не крупнее 5 миллиметров.

Учесть все эти моменты несложно, а эффективность и безопасность сооружаемого устройства будет соответствовать всем необходимым стандартам и нормам.

Также о других важных параметрах, которые необходимо учесть при создании дымохода, можно прочитать .

Как защитить перекрытие от возгорания

Прежде чем приступить к работе, нужно ознакомиться со СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». В данных строительных нормах нормируется устройство отопительных и вентиляционных систем. В тексте СНиПа указывается дистанция от наружных поверхностей труб до элементов перекрытия и кровли.Расстояние от элементов кровли до труб необходимо дополнительно защищать материалами, которые не воспламеняются. Поэтому при создании прохода через потолок бани должна предусматриваться достаточная дистанция от раскаленной поверхности трубы до конструкций перекрытия

Стоит обратить внимание на то, что при строительстве многие отдают предпочтение металлическим трубам. Поэтому следует ознакомиться с приложением K упомянутого выше СНиПа, в котором указаны минимальные расстояния от частей печи и труб:

Толщина стенки печи, мм	Отступка	Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм
не защищенной от возгорания

Источник: https://www.tproekt.com/potolocnaa-razdelka-dla-bani-provodim-dymohod-pravilno/

Изоляция печной трубы на крыше: как правильно установить

Очень часто в домах частного типа в качестве отопления применяют печи, камины, а также в этих домах для приготовления пищи можно встретить твердотопливные плитки.

Рано или поздно при установке отопительного оборудования наступает очень ответственный момент: изоляция печной трубы на крыше.

Эту процедуру можно разделить на пару этапов:

Первоначально следует обеспечить полную пожаробезопасность в местах прохода трубы от печки через кровельный настил;
После этого или в процессе, следует сделать качественную изоляцию от влаги, т.е. предотвратить проникновение осадков через проделанное отверстие в кровле.

Внимание! Первым делом нужно точно определиться с местом вылета трубы из кровли. Очень хорошее место вывода печной трубы – это, конечно же, конек кровли.

Это можно подтвердить следующими фактами:

Через конек кровли, выход печной трубы сделать довольно просто (по сравнению со скатом);
На самом коньке скапливается меньше снега, что в свою очередь будет уменьшать возможность протекания воды через кровельный настил в месте отверстия.

Итак, каким же образом грамотно заделать выход печной трубы? У метода монтажа печной трубы через конек дома существует очень серьезный минус. Так, при монтаже стропильного каркаса приходится отказываться от коньковой балки – это позволяет не нарушить надежность кровли.

Совет!

В связи с этим, зачастую выход печной трубы делают около конька. Однако выход не должен попадать и на скат крыши;
Не рекомендуется проводить монтаж печного выхода в месте соединения скатов под углом;
Нельзя устанавливать дымоход в места повышенного снеголежания и скапливания дождевой воды.

Если при проектировании дома не было учтено основное требование выхода дымохода, и труба от него не попадает около конька, следует устанавливать дополнительные элементы в трубу дымохода.

Как сделать пожаробезопасный выход печной трубы через настил кровли?

Обеспечение высокой пожаробезопасности в месте выхода трубы через крышу является очень важным моментом монтажа, так как в будущем это обезопасит Вас и Вашу семью.

Если посмотреть некоторые нормы строительства, то можно узнать, что температура в месте контакта дымоходов с материалами горючего типа составляет не более 50 град.

Если Вы устанавливаете кирпичную трубу, то чтобы снизить температуру в месте контакта необходимо увеличивать толщину кирпичной кладки, таким образом можно очень эффективно понизить температуру наружной стенки дымохода.

Разделка дымохода из кирпича, как правило, ведется до 380 мм. Если будет сложена такая кладка кирпича, то волноваться о пожарной безопасности не стоит.

Что необходимо учитывать при разделке трубы?

Необходимо точно учитывать расстояние между кровлей и стропильной системой. Так, это расстояние не должно быть менее 25-30 см не зависимо от вида кровельного материала.

Для материалов горючего типа это расстояние должно составлять 15-30 см.

Для материалов не горючего типа это расстояние находится в пределах от 10 до 25 см.

Самым сложным моментом в выведение трубы отвода дыма является проход кровельного настила.

Кровельный настил – это очень сложная многокомпонентная система, которая включает в себя утеплитель, пароизолятор, гидроизолятор и сам кровельный материла.

Если при выводе трубы нарушить целостность и разгерметизировать это пирог, влага будет беспрепятственно поступать во внутренние пласты, что приведет к потере теплоизоляции.

Также стоит отметить, что пленки, которые расположены внутри кровельного пирога, относятся к горючим материалам. В связи с этим, зазор между трубой дымохода и самим кровельным настилом просто обязательно должен быть.

При таком положении дел, следует заняться изготовлением специального короба, который отделит трубу от кровли. Такой короб можно собрать из стропильных досок и балки поперечного типа. При этом надо оставить расстояние между коробом и трубой отвода дыма. Это расстояние должно быть порядка 14-16 см. После этого зазор заполняется, например, минеральной ватой, т.е. негорючим материалом, который не боится попадания влаги.

При проделывании отверстия в кровле наверх вылезет край пароизолирующей пленки. Эту пленку необходимо разрезать конвертом и края прикрепить к ближайшей балке или стропилу. Крепление необходимо провести при помощи гвоздей.

Все элементы внутри кровельного пирога следует прижать обрешеткой или рамками. Для более надежного закрепления стыков необходимо края замотать лентами. Для проведения данной процедуры существуют специальные ленты.

Гидроизолирование дымоходной трубы

Зачастую если вода протекает через кровлю в месте контакта трубы и кровельного пирога, то это связано с плохо сделанной герметизацией. Протекать будет сверху в случае разделки трубы над кровельным пирогом, и протекать будет снизу, если разделка проведена под настилом.

Если правильно сделать гидроизоляцию места прохода трубы через кровельный настил, то Вы без труда защитите все помещения находящиеся под этим местом. Так, при любой погоде (дождливой или таянии снега) не будет возникать проблем с протечками в помещения, что уменьшит в них сырость и не приведет в итоге к развитию различных колоний микроорганизмов.

Как правило, чтобы сделать хорошую гидроизоляцию трубы на крыше, необходимо на трубу установить фартук.

Установка таких защитных фартуков производится в несколько этапов:

В слое гидроизоляции нужно установить желоб для дренажа. В частности, материалом для этого желоба, как правило, является нержавейка. Этот желоб укладывается для эффективного отвода воды от дымохода.
Если грамотно установить фартук внутри кровельного материала, то он загерметизирует торцевую поверхность кровельного настила.
Закончив с монтажом фартука, приступаем к установке галстука. Он представляет собой лист материала, который монтируется к нижней части дымоходного фартука. Если Вы используете в качестве кровельного материала металлочерепицу или шифер, то край галстука можно заложить между отдельными листами. Также на краю выведенного галстука, сделайте маленькие бортики, которые будут направлять воду на скат крыши.
После этого всю поверхность около трубы настилаем кровельным материалом.
Затем на нижнюю часть трубы, выступающей из кровли, необходимо прикрепить наружный фартук, который крепиться также как и внутренний только прямо к самой трубе.

Совет! Кроме того как самому мастерить фартуки, можно купить уже готовые. Также для труб отвода дыма круглого сечения есть специальные проводки через крышу.

Представленный проход, позволяет сделать герметизацию между кровлей и трубой. Такие проходы делаются из стального листа. При использовании этот проход фиксируется к фартуку. Через внутреннее отверстие прохода пропускается дымоходная труба.

Внимание! Также есть один момент, который зачастую выпускают из виду. Так, при эксплуатации любая кровля даст усадку. При этом герметичность кровли остается на прежнем уровне, однако в местах соединений возможно нарушение целостности.

Такой же результат наблюдается при деформации самой трубы дымохода. В частности, деформируется фартук и нарушается герметичность. Чтобы избежать такой проблемы следует делать крепление не жесткого типа, а именно через юбку из стали, которая имеет термостойкую прокладку для контакта с трубой. Такая комбинация позволит даже при деформации трубы и самого кровельного материала не потерять герметичность всего настила.

Из видео можно получить много полезной информации о монтаже дымоходных труб и их изоляции.

Если при строительстве кровле своего дома, Вы продумаете грамотно все нюансы по выведению дымоходной трубы, а также по ее гидроизоляции, то обеспечите уют и комфорт в своем жилище на долгие годы.

Источник: https://krovlyaguru.com/dopolnitelnye-jelementy/izoljacija-pechnoj-truby-na-kryshe-kak-pravilno.html

Потолочная разделка для дымохода

Проход дымохода через перекрытие, играет ключевую роль в том, насколько качественно, правильно и безопасно будет работать ваша твёрдотопливная печь. Для создания комфортных и безопасных условий своими руками, потолочная разделка дымохода должна быть выполнена согласно всем правилам, нормам и требованиям.

Большую роль играет то, насколько правильно выбраны трубы, патрубки печного агрегата. Также в процессе работ своими руками или с помощью мастера, будет проведена установка разделки, узла. А вся конструкция должна быть полностью противопожарная.

Также в процессе монтажа мы уделим особое внимание прохождению трубы печного агрегата через потолочное перекрытие.

Какие бывают узлы

Для того чтобы максимально возможно обезопасить потолочное перекрытие от перегрева и возгорания, для проведения трубы дымохода через потолок, используется разделка или иначе угол, который может иметь различный вид.

Лучший вариант – это готовое покупное изделие наиболее часто используемое для промышленных работ. Данный вариант представлен металлической коробкой, оборудованной закрепленной с одного бока оцинкованной пластиной. По центру изделие оборудуется сплошным проёмом, в которое и вставляются трубы, проходящие через потолочное перекрытие. Изделие также позволяет также уложить теплоизоляционный слой, а со стороны помещения коробка имеет декоративную пластинку.

Вокруг трубы устанавливается стальная пластина, которая защищает материал потолочного перекрытия от возгорания, плавления

Схема позволяющая выполнить своими руками потолочную разделку для дымохода

Интересно знать: профессиональные печники настаивают на использовании в качестве узла, разделки коробки выполненной из нержавеющей стали, так как оцинкованная пластина, при нагреве начинает немного плавиться, вследствие чего начинает выделять небольшое количество вредных для здоровья веществ.

Для того чтобы выполнить установку своими руками данного узла, в потолочном перекрытии вырезается подходящее по форме и размерам отверстие. Далее закрепляется теплоизоляционный материал (минерит, каменная вата, асбест). Не забываем усилить конструкцию металлическими полосами. Для закрепления узла используются саморезы. Для того чтобы произвести установку На прямой участок трубы надевается специальный элемент, после чего конструкция поднимается до необходимой высоты и закрепляется со всех сторон теплоизоляцией.

Интересно знать: внешний вид и конструктивные особенности узла или разделки может быть различным. Это может быть как классическая квадратная конструкция, так и прямоугольная, округлая, цилиндрическая или овальная. Сам теплоизолятор необходим для того чтобы обеспечить максимальную защиту потолочному перекрытию.

Если разделка не имеет в своей конструкции цилиндр, значит, она дополнительно оборудуется специальными бортами, в основе которых лежит минерит или металл.

Прохождение через перекрытия

Для того чтобы правильно провести дымоходную систему через потолок, необходимо взять за основу следующие нюансы:

К выходному патрубку печи закрепляется простая металлическая не утеплённая труба, протяжённость которой составляет около одного метра. Далее можно соединить данный участок, с уже утеплённой системой;
В местах прохождения дымохода через потолочное перекрытие, труба со всех сторон утепляется своими руками или изначально приобретается в данном состоянии;
Запрещено, чтобы трубы стыковались между собой в местах прохождения через потолочное перекрытие;
Общая длина одного горизонтально расположенного участка составляет не более 1 метра;
Не стоит использовать для одной системы более 3 колен;
Для сцепления труб используйте только гибкие закрепляющие элементы, так как при нагреве, дымоход способен к резкому расширению, а после остывания- сужению.

За счёт правильно проведённой разделки, монтаж системы дымоходных труб, возможетндаже в деревянном доме

Выбираем теплоизолятор

Пространство между балками и дымоходной системой должно быть заполнено теплоизолирующим материалом. В качестве теплоизоляционного материала допускается использование базальтового волокна. Оно хорошо переносит температуры, не превышающие диапазон в 600 градусов. Однако и у этого волокна есть ряд своих недостатков. В первую очередь при сильном нагреве материал начинает выделять вредный для здоровья формальдегид. Также в трубе образуется большое количество конденсата, который впитывается ватой и ухудшает возложенные на теплоизоляцию особенности.

Совет: в качестве более выигрышной альтернативы базальтовой вате, можно использовать керамзит, который имеет небольшую массу, состоит из мелких элементов, а при намокании быстро приходит в исходное положение.

Более бюджетным вариантом изоляции между перекрытием и дымоходом, является использование разбавленного с водой глиняного раствора или простого речного песка. Также не рекомендуется оставлять пространство незаполненным – это не безопасно с пожарной точки зрения.

Труба с защитным металлическим экраном вставляется в отверстие подходящего диаметра

Отверстие для дымохода имеет размеры позволяющие установить трубу, защитный экран и короб

Как защитить поверхность, материалы от перегревания:

Дымоходная система оборудуется водяной рубашкой. Прогреваясь, вода может выводиться в дом и использоваться для бытовых нужд;
Дымоходная система может быть дополнена простым подвесным бочком, в котором после того как воды сильно нагрелась, она сливается и заменяется холодной.

Охлаждение труб производится также с помощью установленной дополнительной трубы, которую необходимо одеть и укомплектовать в верхней и нижней части решётками, обеспечивающие хорошую циркуляцию, прохождения воздушных масс.

Выполнение разделки

При желании покупную конструкцию можно заменить на сделанную своими руками по следующей инструкции:

Отверстие перекрывается предварительно вырезанным элементом из листа нержавеющей стали;
По центру выпиливаем круглый проход, диаметр которого на 12 миллиметра больше самой трубы;
выпиливаем в потолочном перекрытии аналогичный по своей форме и размерам проём;
С каждого края проход заделывается базальтовым волокном;
Для дополнительной защиты теплоизоляционного слоя он закрывается стальными полосками;
В процессе сборки закрепляем первое колено на печи и дополняем конструкцию листом нержавеющей стали;
Данный участок системы должен иметь вертикальное расположение. Производим закрепление элемента на чердачном помещении;
Производим закрепление специальной пластины и в образовавшемся между ней и потолком пространстве укладываем слой теплоизоляционного материала;
Закрепляем пластину саморезами;
Производим утепление прохода.

Качественно проведённая изоляция потолочного перекрытия, с установкой и закреплением сразу нескольких стальных листов

Важно чтобы дымоход был хорошо утеплён – это не позволит скапливаться и образовываться на его внутренней поверхности конденсату

Изоляция производится на всю толщину потолочного перекрытия

Если вы не знаете, как своими руками выполнить потолочную разделку для дымохода, рекомендуем к просмотру следующее видео:

Источник: https://Msk-kamin.ru/news/potolochnaya-razdelka-dlya-dymokhoda/

Крышная разделка дымохода своими руками: видео

Для обеспечения безопасной работы дымохода, снижения тепловых потерь и влажности в доме необходимо обязательно выполнить его разделку на крыше. В случае неправильной организации выхода дымохода на крыше происходит проникновение осадков, в результате чего гниют и распадаются несущие деревянные конструкции крыши. Неправильная установка самих дымовых труб может привести к воспламенению деревянных элементов в сухую погоду. Внимательно изучив правила установки дымохода на крыше разделку дымохода можно выполнить собственными руками.

Типы разделок для дымохода

На выбор варианта разделки для дымохода в основном влияют такие факторы:• материл трубы дымохода,• вид покрытия крыши,• конфигурация крыши форма, углы наклона,

• месторасположение дымовых труб по отношению к коньку.

Важными функциями разделки являются максимальная защищенность крыши от попадания осадков внутрь и снижение тепловых потерь. Правильный подбор материалов для разделки способствует нормальному функционированию крыши.

Для металлических дымоходных труб типа сэндвич разделка изготавливается из металлического конуса, который жестко прикрепляется на металлическом фартуке под заданным углом.

Разделка металлочерепицы вокруг труб

Шифер

Для крыши с шиферным покрытием фартук изготавливается из такого материала, как свинец, с целью повторения волнистого рельефа шиферного покрытия благодаря имеющимся своим пластичным свойствам. Углы наклона разделки для труб и кровли должны совпадать. Трубу типа сэндвич необходимо вставить в переходной конус и тщательно загерметизировать образовавшийся зазор уплотнителем.

Волнистый рельеф

При установке круглых труб через крышу с волнистым металлическим рельефом помимо металлической разделки рекомендуется применять проходки, изготовленные из полимерных материалов на каркасе из металла. Такие элементы сделаны из стального или алюминиевого листа с отверстием, которое больше чем диаметр трубы и колпака, выполненного из резины или силикона. ( см. Вес алюминиевой трубы). В полимерном колпаке вырезается отверстие необходимого диаметра, при этом металлическая часть каркаса подгоняется к виду покрытия на крыше. В результате установки такой разделки получается достаточно плотный и безопасный выход дымохода из крыши.

Керамическая

Для вывода на крышу сконструированных керамических дымоходов типа сэндвич, которые очень распространились в наше время, или обычных кирпичных дымовых труб необходимо применить другой способ. Для уплотнения таких дымоходов применяют металлические фартуки, специальные примыкающие планки и теплоизолирующие короба. Герметичность осуществляется благодаря склеиванию деталей специальными пленками и применению специальных герметизирующих материалов. При соблюдении строгой последовательности выполнения работ по разделке, можно достигнуть плотного перехода дымохода через крышу.

Разделка

Для уплотнения металлических труб из нержавейки типа сэндвич или керамических круглых применяют специальные проходки для крыши со стальным или полимерным колпаком. С целью защиты от нагрева элементов кровли из дерева в зоне прохода дымовой трубы следует применять термоизолирующий короб из невоспламеняемого материала, при этом образовавшийся зазор между корпусом короба и дымовой трубой заделать негорючим огнеупорным материалом базальтовое или каменное волокно с высокой температурой плавления по сравнению с материалом дымохода при эксплуатации.

Монтаж и вывод

Первым делом необходимо купит или сделать собственными руками металлический патрубок с тонкими стенками. Необходимо рассчитать его размеры так, чтобы достичь безопасного расстояния между горячей дымовой трубой и деревянным воспламеняющимся элементом крыши более 25 см во всех направлениях. Защитный патрубок изготавливается в виде короба с крышкой, в которой с двух сторон выполняются отверстия равные диаметру трубы. Изготовленный патрубок нужно защитить негорючим утеплителем базальтовым волокном. Зафиксировать теплоизолятор можно специальным металлизированным скотчем или герметиком термостойким.
После разметки участка перекрытия в месте выхода трубы из помещения на чердак или второй этаж необходимо вырезать в нем лобзиком квадратное отверстие равное размерам изготовленного перед этим защитного короба с учетом теплоизоляционного пояса из базальтового волокна. После этого можно монтировать патрубок.
При выходе дымовой трубы типа сэндвич через отверстия в патрубке необходимо обработать образовавшийся зазор жаропрочным герметиком с допускаемой температурой при эксплуатации дымохода равной 10000С. Пространство между дымовой трубой и корпусом короба заполнить теплоизоляционным материалом базальтовым волокном.

С двух сторон сверху, снизу короб закрывают крышками с отверстиями для трубы и фиксируют их шурупами.

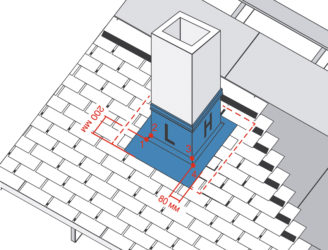

Разметив зону кровельного перекрытия в месте выхода трубы из чердака или второго этажа на поверхность крыши (кровлю), находящуюся под определенным наклоном необходимо вырезать отверстие таким же способом, но уже неквадратной формы, а прямоугольной конфигурации из-за наклона данного перекрытия. Далее, монтируем нижний фартук разделки в соответствии наклону крыши чем резче наклон, тем длиннее должно быть отверстие.
Сквозь проделанное отверстие с установленным коробом протянуть дымовую трубу, при этом фартук можно на время приспустить вниз. Ее в обязательном порядке необходимо укрепить хомутами и зафиксировать кронштейнами на несущих конструкциях крыши.

Над крышей трубу необходимо поднять до определенной высоты. При этом важно помнить о том, что стыки прямых элементов дымовой не должны располагаться в зоне перехода через любые перекрытия потолочные или кровельные. В случае такого попадания в переход необходимо выполнить обрезку элементов.

С целью достижения максимальной прочности и пожарной безопасности укрепляющие хомуты следует стягивать в местах соединения прямых элементов трубы, которые, в свою очередь, нужно отделывать герметиком.

После окончательного закрепления трубы и расположения над крышей необходимо зафиксировать нижний фартук и одеть на нее, выбранный вариант разделки.

Источник: https://o-trubah.com/klassifikaciya-trub/dymoxodnye-truby/kryshnaja-razdelka/
