Как сделать трубу на крыше из профнастила?

В этой статье:

Проход дымохода через кровлю из различных материалов: правила и примеры + фото

Установка трубы на крыше – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через кровлю, чтобы соблюсти нормы СНиП, а также обезопасить конструкцию от проникновения влаги и возможности возгорания.

Качественно сделанный проход дымохода через крышу – это гарантия длительной службы печи и кровли

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

непосредственно в коньке;
на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крыши

При этом нужно соблюсти такие строительные нормы:

Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.
При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.
Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крыши

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

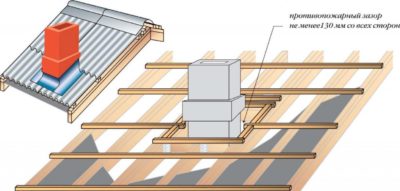

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход ни в коем случае не касается кровельного покрытия напрямую

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

Последствия неправильного монтажа можно увидеть в видеоролике:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлю

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлю

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Проход сендвич-дымохода через кровлю показан в видеоролике:

Особенностью организации прохода сэндвич дымохода является установка ППУ – потолочно-проходного узла. Это устройство защищает от высокой температуры все деревянные элементы, через которые проходит дымоход. Оно представляет собой металлическую конструкцию с определенным диаметром, через которую нужно пропустить трубу. Материал её изготовления – оцинкованная сталь или минерит. Внутренняя поверхность узла выкладывается теплоизоляцией.

Потолочно-проходной узел для круглой трубы На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

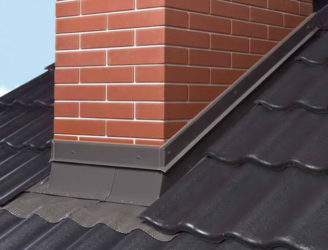

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу

Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.

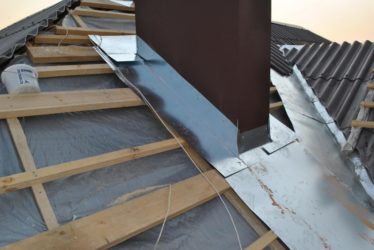

Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
После установки галстука и внутреннего фартука укладывается металлочерепица.
Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию дымохода на крыше.

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулин Это может быть интересно! В статье по следующей ссылке читайте про дымоход для газового котла в частном доме.

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.
Устанавливается опалубка.
Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.
Кровельное покрытие заводится на стенки.
Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.
На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансов

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.
Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.
В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.
Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.
Короб заделывается огнестойким материалом для термоизоляции.
Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходник

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про современный дом-шале в горах.

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/prokhod-dymokhoda-cherez-krovlyu/

Как вывести на крышу из профнастила трубу

Профилированный лист имеет ряд преимуществ и высоких технических характеристик. Такие особенности позволяют использовать данный материал при строительстве различных объектов, конструкций и ограждений. Профнастил также подходит для настила кровли, что позволяет создать качественный вариант покрытия. Для этой цели важно подобрать оптимальную марку, которая представлена в большом разнообразии. Характеристики каждого вида имеют определенные отличия, что следует учитывать при выборе. Такой подход позволяет подобрать оптимальный вид материала и обустроить конструкцию крыши дома.

Особенности и характеристики профнастила

Металлические листы из холоднокатаной стали, имеющие профиль, называются профнастилом. Параметры таких элементов могут быть различными, но характеристики необходимо учитывать при выборе материала для кровли. Процесс монтажа можно осуществить как своими руками, так и с помощью профессиональных мастеров. В любом случае, важно соблюдать точную технологию работ.

Основные свойства и характеристики профилированного листа выражаются в таких качествах как:

Универсальность и широкая сфера применения;
Долговечность и надежность;
Экологичность и безопасность;
Легкий монтаж;
Доступная стоимость.

Такой материал оптимально подходит для кровли и других важных конструкций. Для достижения высокого уровня качества покрытия необходимо соблюдать правильную технологию монтажа, а также подобрать верную марку изделия.

Листы профнастила имеют толщину от 0,5 до 1 мм. Такой, сравнительно небольшой параметр хорошо сочетается с гофрированной поверхностью. От высоты профиля зависит и прочность, несущая способность листов. Также на данные характеристики влияет и вид покрытия, которое может быть цинковым и полимерным. Первый вариант отличается меньшей устойчивостью к различным воздействиям, чем второй. Для кровли оптимальным решением будет настил из листов с полимерным покрытием, но подойдут и оцинкованные варианты.

Дымоход на крыше

Наличие печки или камина в жилом доме — это прекрасный вариант для создания уютного пространства. Такая деталь станет ярким дополнением любого дизайна интерьера и позволит воплотить в жизнь любой проект. Функционирующая печь или камин требуют наличия дымохода, часть которого расположена на крыше здания. При сооружении настила из профлиста такой элемент необходимо тщательно обработать, ведь в противном случае будет нарушено безупречное функционирование системы.

Любой комплекс работ на крыше из профнастила предполагает точное соблюдение технологии. Правильный подход обеспечит долговечный и безопасный результат. При выводе дымохода через профнастил важно использовать только качественные материалы, ведь от этого зависит надежность кровли.

Обеспечить вывод дыма наружу можно двумя способами: кирпичный дымоход или металлический вариант. Первый тип конструкции отличается высокой стоимостью, надежностью и долговечностью. При монтаже важен профессиональный подход, и поэтому, своими руками такой дымоход достаточно сложно вывести через профнастил.

Самостоятельный монтаж металлической конструкции можно осуществить достаточно просто, необходимо лишь подготовить все элементы и знать особенности процесса.

Комплекс работ для вывода дымохода через крышу из профнастила включает в себя несколько важных этапов. Сначала следует определить место, в котором необходимо установить трубу. При этом стоит учитывать некоторые нюансы работы:

Оптимальным вариантом расположения дымохода является наиболее высокая точка крыши. В таком случае расстояние от конька крыши до трубы должно составлять от 50 до 80 см;
Отверстие для дымохода в конструкции крыши не должно попадать на стропильную систему и поэтому в некоторых случаях стоит использовать специальные отводы, углы;
Длина каждого сегмента дымохода требует точного расчета, а все стыки должны быть расположены выше или ниже уровня перекрытий и не на крыше из профнастила;
Высота системы дымохода должна быть выше конька крыши примерно на 1 метр.

Важно учесть, что труба дымовыводящей системы должна располагаться не на солнечной стороне, а в тени. Такой подход обеспечит правильную организацию, простой монтаж и долговечную эксплуатацию дымохода.

Комплекс работ по установке дымохода через профнастил своими руками, включает в себя несколько важных моментов. Сначала определяется и отмечается место расположения отверстия на поверхности. Труба должна находиться в вертикальном положении. После обрисовки контура элемента необходимо вырезать отверстие с помощью болгарки. Все действия проводятся в защитных перчатках, так как профнастил имеет очень острые края. В углах полученного отверстия следует сделать небольшие надрезы для того чтобы загнуть края.

Внутри помещения также проводится определенный комплекс работ. В потолке необходимо вырезать отверстие, равное параметрам трубы. Затем устанавливается специальный металлический короб, который обеспечит соединение трубы и стропил. Дымоход будет расположен внутри короба, а расстояние между стенками внешнего и внутреннего элемента должно составлять не менее 15 см. После этого из отверстия на крыше удаляется утеплитель и другие материалы, благодаря чему появится сквозной проход через профнастил.

Такие подготовительные работы позволяют обустроить необходимую рабочую область для монтажа дымохода. Установка трубы через профнастил заключается в следующем:

В отверстие в коробе помещается труба дымохода;
Внутрь короба необходимо уложить керамзит, что обеспечит надежную защиту деревянных конструкций от возгорания;
На уровне кровли на трубу надевается специальный уплотнитель из силикона, который служит для гидроизоляции;
Затем дымоход следует надставлять элементами до достижения необходимой высоты. Все части закрепляются хомутами, изготовленными из стали с оцинкованным покрытием;
На заключительном этапе комплекса работ устанавливается фартук из элементов, которые имеют схожую расцветку с покрытием кровли. Следует монтировать фартук не доходя нижнего края крыши дома.

Установка трубы через профнастил — это достаточно простое мероприятие, требующее точности расчета, правильности действий и высокого качества материалов. Каждый этап такого процесса предполагает тщательное закрепление всех деталей, а гидроизоляционные слои крепятся к коробу с помощью клейкой ленты. Такой подход обеспечит высокое качество примыкания всех деталей, а также теплоизоляцию короба.

При монтаже дымохода из металла на заключительном этапе работ следует установить специальный зонтик. Такой элемент обеспечит надежную защиту от влаги, атмосферных осадков и прочих явлений. Весь комплекс мероприятий достаточно просто осуществить своими силами, но необходимо индивидуальные особенности конструкции крыши, свойства материалов и точность расчетов. Качественный, правильный и надежный дымоход обеспечит функциональность системы печи или камина.

Источник: http://profnastil.center/krysha/truba_na_kryshe_iz_profnastila.html

Как сделать трубу на крыше из профнастила

Обшивка дымохода металлопрофилем, или другими материалами необходима не только для улучшения внешнего вида крыши, но и является конечным этапом защиты конструкции от негативного воздействия окружающей среды: ветер, снег, град – все это может стать причиной неправильной работы системы отопления.

Кроме того, при выборе дымохода необходимо учитывать температуру перемещаемой среды, ведь многие материалы достаточно быстро разрушаются при высоких значениях. Поэтому важно выбрать подходящий облицовочный материал для трубы в зависимости от особенностей конструкции и архитектурного дизайна здания.

Лучший способ обогрева частного дома – установка системы автономного отопления. Ведь при этом вы не только сможете существенно сэкономить, но и выбрать наиболее подходящую печь для своего дома в зависимости от бюджета и индивидуальных предпочтений.

Любое отопление (кроме электрического, которое используется довольно часто из-за высокой стоимости эксплуатации) предполагает отвод продуктов горения через трубу. Главное – правильно выбрать его форму, площадь сечения, материал облицовки.

Металлопрофиль, как лучший материал для отделки дымохода

Металлопрофиль (или профилированный лист) – самый распространенный материал для обшивки дымоходной трубы (особенно, если на крышу постелена металлочерепица), так как отличается следующими характеристиками:

Легкость монтажных и ремонтных работ.
Долговечность.
Устойчивость к резкому перепаду температур (при этом металлопрофиль не трескается и не деформируется).
Небольшой вес (использование металлопрофиля для отделки возможно на крыше любого типа).
Устойчивость к низким температурам.
Огнеустойчивость (профилированный лист не горит и не плавится).
Экологическая безопасность (изготовление металлопрофиля проходит без применения вредных или отравляющих окружающую среду веществ).
Прочность (материал практически не деформируется при физическом воздействии в отличие, например, от штукатурки, которая во время града быстро разрушается).
Долговечность.
Большой выбор цветов.

Металлопрофиль представляет собой лист из оцинкованной стали, наружный слой которого представлен специальной полимерной краской, которая дополнительно защищает лист от неблагоприятных условий окружающей среды.

В настоящее время существует огромный выбор металлопрофиля с несколько различными свойствами, что позволяет выбрать оптимальный вариант для любых условий эксплуатации:

Профилированный лист опорного типа отличается повышенной прочностью, поэтому применяется для обшивки труб, надежность которых является определяющим параметром.
Алюминиевые листы отличаются повышенной устойчивостью к воздействию влаги. Поэтому являются наиболее долговечным материалом для облицовки.
Комбинированный металлический профиль может применяться как для обшивки, так и для других строительных работ, так как в зависимости от конкретной модели в разной степени сочетает в себе достоинства первых двух типов.
Окрашенные листы металлопрофиля отлично вписываются в любой архитектурный дизайн.

Главное при выборе профлистов для облицовки дымохода – определиться с необходимой надежностью и долговечностью материала, так как именно от этого зависит его конечная стоимость.

После закупки листов необходимо обеспечить их правильное хранение (в противном случае металлопрофиль начнет терять свои полезные свойства еще до установки), придерживаясь следующих правил:

Хранить листы можно только в сухом проветриваем помещении.
Листы должны быть уложены на специальные паллеты друг над другом в строго горизонтальном положении.
При хранении на улице необходимо накрыть листы плотной полиэтиленовой пленкой.

Если хранение материала для обшивки было довольно продолжительным, необходимо проверить каждый лист на наличие дефектов, и только после этого приступать к монтажу.

Этапы отделки дымохода металлопрофилем

Смотреть видео – обшивка металлопрофилем часть 1

Для обшивки дымохода жестью необходимо подготовить следующие приспособления:

Инструмент для резки листов. Идеальный вариант – циркуляционная пила или электрический лобзик, если же объем работ небольшой, можно обойтись ножовкой или ножницами по металлу. Использовать болгарку не рекомендуется, так как при ее контакте с металлическим листом происходит нагрев поверхности, из-за которого материал может деформироваться.
Уровень для максимальной точности монтажа.
Саморезы и шуруповерт для крепления листов.

Сам монтаж обшивки проходит по нижеприведенному плану:

Изготавливается и устанавливается металлический или деревянный каркас, на который будет крепиться обшивка.

Раскройка металлопрофиля.
Укладка листов.

Существует два способа укладки пролистов: стык-в-стык и внахлест. Второй вариант предпочтителен, так как обеспечивает максимальную надежность конструкции и предотвращает проникновение влаги вовнутрь.

Закрепление листов при помощи саморезов.

Герметизация стыков.
Установка специальных уголков в местах стыка для эстетической привлекательности.

Смотреть видео – обшивка металлопрофилем часть 2

Главное в монтаже – максимально ровная укладка нижнего ряда (в месте стыка с кровлей), так как от нее в большей мере зависит герметичность и надежность конструкции.

Чем облицевать дымоход на крыше кирпичного дома? Ответ очевидный – кирпичом. Существует несколько видов облицовочного кирпича, отлично подходящих для обшивки: керамический, силикатный, клинкерный и так далее. Существенно различаются они только внешними качествами, основные же достоинства у всех одинаковые:

Кирпич способен выдержать как статическое механическое воздействие, так и сильные ударные нагрузки.

При правильном проведении монтажных работ, облицовочный кирпич не требует специального ухода и постоянной очистки.
Устойчивость к продолжительному воздействию влаги.

Кирпич не впитывает воду и не разрушается при ее длительном воздействии.

Огнестойкость.
Устойчивость к низким температурам.
Износостойкость.

Свойства кирпича не меняются с течением времени.

Обложив дымоход кирпичом, вы на 30-50 лет обеспечите надежную защиту трубы и привлекательность здания. По истечению этого срока конструкция постепенно начнет разрушаться.

Штукатурка дымохода на крыше и чердаке

Оштукатуривание дымоходной трубы довольно распространено во всем мире. При этом возможно применение как обычного раствора, используемого для выравнивания поверхностей, так и декоративной штукатурки. Второй вариант является более интересным, так как появляется возможность создать уникальный дизайн за счет особого состава штукатурки (например, некоторые виды содержат элементы крошки).

Особенности штукатурки:

Удобство использования (штукатурка не требует какого-либо покрытия).
Устойчивость к длительному воздействию воды (на протяжении всего срока эксплуатации штукатурка не трескается и не смывается, даже если дом построен в районе с большим показателем объема среднегодового количества осадков).
Устойчивость к высокой температуре (штукатурка не горит и не разрушается, поэтому отлично подходит для отделки дымохода камина или печи).
Недолговечность (качественная штукатурка прослужит не более 5 лет, после чего начнется отслоение и постепенное разрушение, повторно штукатурить можно только после снятия старого материала и обработки поверхности).

Главное перед нанесением штукатурки на каркас дымохода – тщательная подготовка поверхности (выравнивание и грунтовка), в противном случае штукатурка начнет стремительно разрушаться, а труба потеряет визуальную привлекательность.

Облицовка дымохода гипсокартоном осуществляется исключительно внутри помещения, так как данный материал весьма чувствителен к воздействию влаги. Сам по себе гипсокартон не отличается визуальной привлекательностью, однако он является отличной основой для других отделочных материалов (например, керамической плитки или штукатурки).

Если вы решили установить гипсокартонный короб, чтобы скрыть каминную трубу, необходимо выбрать материал с предельным показателем жаропрочности (большинство видов устойчивостью к высоким температурам не отличается).

Процесс установки гипсокартонного короба достаточно простой и вполне может быть выполнен своими руками:

Подготовка макета и очистка места установки.
Установка металлического каркаса.

Элементы опорной конструкции крепятся к стене при помощи саморезов. Каркасный способ монтажа обеспечивает максимальную надежность короба и долговечность системы.

Резка гипсокартона.
Закрепление листов на каркасе при помощи саморезов.
Оштукатуривание поверхности.
Финишная отделка.

Главное – использование уровня во время монтажа, так как от вертикальности и ровности конструкции зависит ее надежность.

Керамогранитная плитка для обшивки дымохода

Плитка подходит как для декоративного дымохода, так и для действующего. Благодаря разнообразию форм и размеров, она идеально вписывается практически в любой архитектурный стиль, ведь может имитировать множество поверхностей. При этом лицевая сторона плитки может быть глянцевой или матовой, рельефной или гладкой.

Процесс изготовления плитки состоит из нижеприведенных этапов:

Подбор нескольких видов глин для обеспечения максимальной плотности готового изделия.
Дробление всех ингредиентов.
Смешивание компонентов: глина, кварцевый песок, полевой шпат.
Сушка плитки при температуре 600°С.
Конечное формирование изделия.
Повторная сушка плитки для удаления остаточной влаги.
Обжиг (проводится в 2 этапа).
Контроль качества плитки.

Источник: https://prospera-stroy.com/kak-sdelat-trubu-na-kryshe-iz-profnastila/

Разновидности

Элементы различаются между собой по материалу изготовления:

Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Проход дымохода через кровлю из профнастила — видео инструкция:

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы.

Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе.

Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Схема дымоходной системы из металлических труб

Источник: https://evroterm32.com/kak-sdelat-trubu-na-kryshe-iz-profnastila/
