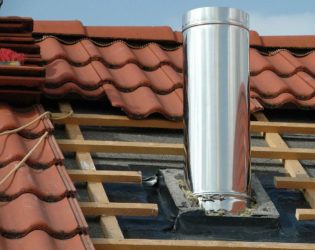

Как сделать вытяжную трубу на крыше?

Труба на крыше – расчет основных параметров, проектирование конструкции и применение оптимальных материалов (110 фото)

Если попросить любого человека нарисовать дом, то он обязательно нарисует трубу с дымом на крыше этого домика. Еще на уровне детского сада закладывается именно такой образ дома. В дальнейшем приходит осознание, что не всегда на крыше располагают печные трубы, из которых идет дым. Помимо них, на крыше находятся вентиляционные отверстия, обустроенные в виде труб.

Собственникам частных домов следует разобраться, как сооружена труба на крыше их дома, чтобы предотвратить сбои в ее функциональном назначении.

Как правильно вывести трубу на крышу

Если при строительстве или ремонте необходимо вывести печную трубу на крышу, заранее нужно ознакомиться с некоторыми советами по данной теме.

Первыми шагами, все следует тщательно спланировать: в каком месте расположить печь, как устроить колодцы и дымоход, рассчитать требуемую длину трубы выше крыши.

Определить место, где будет находиться труба. По принципу трубу лучше расположить там, где она больше будет попадать под порывы ветра. Это спровоцирует более мощную тягу в топке. Трубу дымохода, соответственно, устраивают в середине крыши, возле конька. Чем дальше труба находиться от конька, тем выше она над коньком.

Нужно подобающим образом обеспечить герметичность и изолированность трубы на крыше. Если дымоход выполнен из металла, он может нагреваться при топке печи, поэтому предпочтение стоит отдать кирпичу.

Кирпич тоже греется, но слабее. И ему тоже будет нужна теплоизоляция в проеме на крыше. Этот проём требуется хорошо замазать или заделать, чтобы исключить попадания осадков и испарений.

Конечно, человеку без определенных навыков и опыта, самому сложно сделать трубу на крыше. Поэтому лучше найти профессионала в этом деле, ведь от этого зависит пожаробезопасность и теплота в доме.

Вентиляционные трубы на крыше

На крыше можно увидеть не только печные трубы, но и вентиляционные. Они бывают отличные по свойствам своим и изготавливаются из непохожих веществ.

Индивидуальные вентиляционные трубы содержат в себе набор положительных и отрицательных качеств. И перед тем, как отдать предпочтение определенному типу трубы для вентиляции, стоит изучить эти качества.

Существует ряд рекомендаций к схематическому сооружению труб:

• устойчивость к попаданию влаги;
• устойчивость к появлению коррозии.

Так же следует учитывать тот факт, что из-за невысокой температуре на улице, на поверхности трубы образуются капельки влаги и они могут нанести урон всему сооружению.

Существует ряд признаков, по коим подбирают трубу:

• подбирать стоит трубы не из массивного металла, они лучше будут пропускать воздушные массы;
• чтобы уменьшить сопротивляемость воздушных масс, металл подбирают без шероховатостей;
• постараться уменьшить число спаек, тогда возрастет прохождение воздушных масс;
• вентиляционные сооружения обязаны быть легкими, тогда не возникнет сложностей с их установкой и демонтажем.

Контур устанавливаемой трубы возможен в нескольких вариантов: прямоугольника, круга, квадрата. От контура так же идет функциональная зависимость. Наиболее распространены вентиляционные трубы с круглыми контурами: в них нет препятствий для циркуляции воздушных масс. При изготовлении вентиляционных труб чаще используют пластик или оцинкованную сталь.

В чем положительные качества данных материалов?

Трубы из оцинкованной стали дешевле других видов. У низ лучше защита от влаги и они более стойкие к появлению коррозии.

Помимо этого, трубы из оцинкованного металла довольно прочны. Отрицательным моментом является достаточно тяжелый вес данных сооружений.

Трубы из пластика встречаются гораздо чаще, чем оцинкованные. Они обладают большими положительными качествами: легкие по весу, дешевые, высокие показатели устойчивости к появлению коррозии, удобны и простые в установки.

Для того, чтобы установить вентиляционное сооружение из пластика не требуется специального опыта и сноровки. В домашних условиях каждый собственник жилья сможет выполнить данную операцию. Неоспоримым одним плюсом является ровная поверхность пластиковых труб. Что благоприятно отражается на функциональных задачах вентиляции.

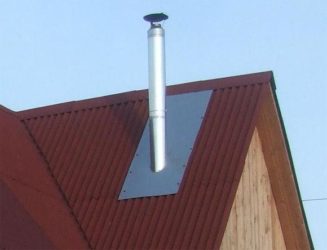

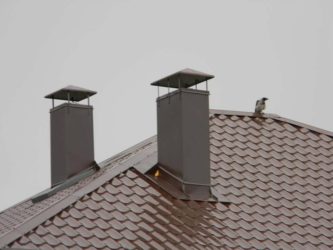

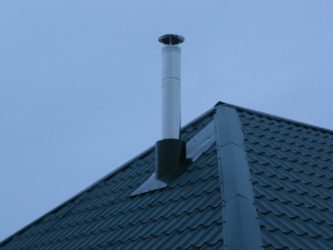

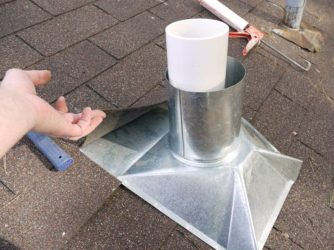

Фото труб на крыше

Также рекомендуем посетить:

Источник: https://mojdominfo.ru/truba-na-kryshe/

Короб для дымохода: виды и чертежи конструкции для трубы на крыше, изготовление своими руками

Здравствуйте, уважаемые читатели! Хороший дымоход из нержавейки или другого надежного материала – важная часть отопительной системы дома. Но не менее важную роль играет такое устройство, как короб для дымохода. О его значении, что он представляет собой, каких бывает видов, можно ли его изготовить своими руками, и пойдет речь в нашей статье.

Что собой представляет и для чего он нужен

Любой дымоход предназначается для вывода продуктов горения на улицу. Естественно, они проходят через него в горячем состоянии, поэтому в местах перекрытий (потолочных, чердачных, кровельных) горячая печная или каминная труба будет представлять собой пожароопасный объект.

Для противопожарной защиты предусматривают термоизоляцию дымоотвода, в частности путем так называемой разделки. Здесь как раз неоценимую роль играет сооружение короба вокруг дымовой трубы. Материал разделки укладывают в кожух, который изготавливается из негорючего материала и может быть разной высоты.

Второй его немаловажной функцией является декоративное украшение трубы, выступающей на крыше, тем более, если труба не вписывается в общий дизайн.

Когда необходима установка короба

Кожух для дымоотводов устанавливают в следующих случаях:

• прохождение перекрытий;
• для защиты кирпичного дымоотвода на крыше от разрушений;
• в целях соблюдения целостности дизайна дома и кровельной конструкции.

Принцип работы

Кожух надевается на дымовую трубу и выполняет роль дополнительной термозащиты строений при её прохождении через перекрытия.

На крыше он не только защищает кирпичный дымоотвод от разрушения, но и служит элементом дизайна.

Преимущества и недостатки

Возведение короба создает следующие преимущества владельцам дымохода:

• дымоотвод будет защищен от разрушающего воздействия природных сил – ветра, дождя, снега;
• предохраняет от образования конденсата, его разрушительного воздействия кирпичные дымоходы;
• утепляя трубу, обеспечивает нормальную тягу;
• трубы с красивой отделкой эстетично выглядят на крыше;
• правильно возведенный элемент надежно защищает постройку от пожара.

К недостаткам следует отнести:

Виды и конструкции коробов

Короба бывают:

1. печные;
2. для кровли;
3. для вентиляции;
4. декоративные.

Обычно короба изготовляют из металла. Их окрашивают в подходящий цвет, они служат достаточно долго.

Изделия из нержавейки используют для декоративных элементов на крыше, внутри помещений.

Оцинкованные устройства в комплекте с пластиковыми элементами стоят дешевле, поэтому их используют чаще.

Короба в виде деревянного каркаса устанавливают только для обшивки кирпичных дымоходов. К тому же их необходимо закрывать дополнительно металлическим кожухом.

Короба из огнеупорного гипсокартона устанавливают в помещении для декоративных целей, на чердаках, ими закрывают каналы, вделанные в стену.

Участок дымоотвода на крыше защищают металлическим декоративным кожухом с зонтом.

Сделать самому или купить

Устройство короба достаточно простое и его вполне по силам соорудить самостоятельно. Однако для этого необходимы навыки работы с металлом, соответствующим инструментом. Кроме того, основную часть установочных работ придется вести на крыше. Поэтому не будет лишним воспользоваться услугами профессионалов.

Советы и рекомендации по выбору

Выбор короба обусловлен типом и размером дымовой трубы. Основной критерий подбора –диаметр для прохода трубы.

Для проходного узла в потолочном перекрытии подбирают изделие, состоящая из пластины-нержавейки и горловины, диаметр которой чуть больше печной трубы.

Дизайн площадки из нержавеющей стали вполне подходит для крепления на потолке дома.

На фото представлены основные конфигурации выпускаемых коробов:

Короб для кровли, изображенный на нижнем фото, можно пробрести по уже заранее определенным размерам или заказать его изготовление.

Стоимость готовых изделий варьируется от 550 до 1900 рублей и выше.

Изготовление и установка короба своими руками

Если вы хотите сэкономить, можно сделать кожух самому. На подготовительном этапе определяют место его установки, снимают необходимые размеры, закупают материал, готовят инструмент.

Необходимые инструменты и материалы

Понадобятся:

• ножницы по металлу;
• заклёпочник;
• молоток;
• плоскогубцы.

Из материалов будут нужны:

• листы из оцинковки
• клепки.

Примерная цена материалов составит около 500 рублей.

Чертежи и схемы

Короб для потолочной разделки:

Схема кожуха потолочно-проходного устройства:

Монтаж короба в потолке:

Вывод дымовой трубы через потолочно-проходное устройство:

Схема установки разделки потолка:

Проход на крышу:

Расчет размеров

Размер короба определяется нормативами СНиП по размерам разделки в 500 мм при деревянных перекрытиях. Когда перекрытия защищены армированным слоем штукатурки в 25 мм, или железом с асбестовой прокладкой под ним толщиной не менее 8 мм, размер уменьшен до 380 мм.

На крыше от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).

Толщина разделки должна перекрывать толщину перекрытия (потолка) не менее, чем на 7 см.

Диаметр отверстия в коробке надо делать примерно на 0,5 мм больше наружного диаметра трубы, с тем, чтобы труба могла свободно войти в отверстие.

Стороны основания кожуха по периметру необходимо вырезать на 5 см больше, чем размер разделки, чтобы их можно было бы прикрепить к перекрытию.

Ход работ

Самодельный короб изготовляют из оцинкованных листов, отрезанных по размерам:

• в днище находят через прочерченные диагонали центр;
• пробивают гвоздиком дырку, вычерчивают окружность;
• через дырку ножницами вырезают отверстие под диаметр трубы.

Боковины делают из 4-х листов, скрепляют их заклепочником не менее, чем по 4 заклепки на один шов.

Предварительно нижние части обгибают на ширину 5 см и через них приклепывают получившуюся конструкцию к основанию.

Этапы монтажа

Установку короба производят в заранее просверленное отверстие в перекрытии.

На стропильных соединениях делают опоры из деревянного каркаса или из металлопрофилей.

На эти опоры устанавливают готовый кожух.

В него через отверстие вставляют сегмент дымовой трубы, крепят с предыдущим элементом.

Свободное пространство в коробе заполняют минватой, керамзитом.

Крышная разделка для «сэндвичей» выполнена в виде железного конуса, расположенного под определенным наклоном на пластине. Трубная конструкция вставляется в конус. Герметизация производится при помощи уплотнителя. Часть фартука заводится под вышележащий лист кровельного покрытия.

Крышные разделки могут быть также другого вида, например, из полимерных материалов на металлическом основании.

Декоративную отделку дымоходов выполняют обшивкой подходящего по стилю крыши материалом по каркасу из металлопрофилей.

по монтажу

Как обшить дымоход:

Изготовление самодельного короба:

Проходка через потолок:

Частые ошибки и проблемы при установке

Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.

Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.

Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.

Широкий зазор между трубой и проходкой — в результате уложенный мелкий керамзит сыпется вниз.

Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.

Советы специалистов

Проходной кожух через потолочное перекрытие лучше закрыть сверху металлическим листом с отверстием под дымоотвод.

Завершающим элементом всей конструкции дымохода является красиво изготовленный или приобретенный зонт. Он предохраняет систему от дождя, крупного мусора.

Заключение

Мы познакомили вас с основными функциями и особенностями установки короба для дымоотвода. Надеемся, что материал оказался для вас полезным. Желаем успешно претворить в жизнь все ваши намерения в благоустройстве жилища, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.

(1 5,00 из 5)
Загрузка…

Источник: https://vseotrube.ru/ventilyatsiya-i-dymohod/korob-na-kryshu

Установка вентиляционной трубы на крыше своими руками

Установка вентиляционной трубы на крыше, является самым трудным этапом монтажа системы вентиляции в доме. Сложность проводимых работ зависит от таких факторов, как: тип перекрытия этажей, системы устройства кровельного пирога, а так же вида кровельного материала. О том, как правильно установить вентиляционную трубу на крыше дома, при этом не нарушить правильное функционирование самой крыши и не допустить её протечки, вы узнаете прочитав данную статью.

Вентиляция в доме — характеристики и особенности

Хорошо, когда система вентиляции предусмотрена проектом, и все технологические отверстия прохождения изготовлены в ходе строительства. Но, что же делать, если дом не имеет никакой системы вентиляции, а если она и существует, то не совсем хорошо справляется со своими обязанностями.

Исправить данную проблему можно установкой системы принудительного вентилирования, но это не совсем дешевое удовольствие, а значит не каждому оно подойдет.

Другим способом решения проблемы может послужить монтаж вентиляционной системы естественного вентилирования, которое завершается установкой выходной трубы на крыше дома. Монтаж этой трубы не такая уж и простая работа, как кажется на первый взгляд. Потребуются определенные строительные навыки, если вы хотите выполнить эту работу самостоятельно.

При неверных расчетах и некачественной установке, можно столкнуться с такими проблемами, как:

1. Неверно рассчитанная длина вентиляционной трубы (слишком короткая), может существенно снизить интенсивность движения потоков свежего воздуха;
2. Неправильно выбранное место установки трубы может привести к обратному эффекту системы вентилирования;
3. Плохо заделанное отверстие, во время дождя будет давать течь, что будет способствовать намоканию утеплителя, а промокший утеплитель теряет все свои теплоизоляционные свойства.
4. Плохое утепление трубы при сильных морозах приведет к её промерзанию.

Специалисты советуют по возможности не соединять все вентиляционные каналы в единую систему. Так как при определенных погодных условиях, когда образуется обратная тяга, неприятные запахи будут распространяться по всему дому.

Лучше будет сделать для каждой комнаты свою отдельную вытяжку, это конечно гораздо более трудоемкий и затратный вариант, однако по истечению времени вы убедитесь, что он полностью себя оправдывает.

Раздельная вентиляция

Современные типы кровель обязывают к созданию под них сложной системы конструкции кровельного пирога. Поэтому монтажные работы необходимо выполнять с особой внимательностью и точностью, чтобы не повредить элементы стропильной системы, что может привести к ослаблению конструкции в целом.

Устройство вентиляционных труб

Обычный вариант проходной вентиляции представляет из себя металлический отрезок трубы, вставленный в отверстие крыши и закрепленный на ней в металлическом стакане. В трубе может устанавливаться специальный клапан для задержки конденсата, а в верхней её части размещают вспомогающий дефлектор. Завершается труба защитным элементом (своеобразным зонтом), предотвращающая попадания дождя и снега внутрь системы.

Однако в строительных магазинах можно найти более современный вариант проходной вентиляционной трубы. Принцип её работы тот же, но есть и отличия, которые заставляют сделать свой выбор в пользу таких труб:

• Внутренняя часть трубы выполнена из стали покрытой цинком, а внешняя из качественного полипропилена;
• Высота трубы может варьироваться от 50 до 100 см;
• В нижней части расположено уплотнительное кольцо, позволяющее исключить неплотное соединение;
• Сечение труб варьируются от 100 до 300 мм;
• Труба изначально утеплена, что позволяет избежать её промерзания;
• Существует возможность оборудовать трубу дополнительным электрическим вентилятором;
• Верхняя часть оборудована дефлектором, позволяющий усилить тягу, а так же защищены куполом от осадков.

Варианты проходных элементов вентиляции

Обычно трубы комплектуются проходными элементами, благодаря которым они плотно крепятся к поверхности кровли, однако бывают и исключения.

Если ваша труба была приобретена без этого элемента, его всегда можно будет докупить в любом строительном магазине. Благо их существует огромное количество под любой тип кровли и различной цветовой гаммы.

Проходные элементы для труб

Кровельные аэраторы

Чтобы предотвратить образование конденсата, который способствует развитию и распространению грибка и плесени, кровельная система должна хорошо вентилироваться. Для этих целей на крыше дополнительно устанавливаются специальные элементы, которые называются — аэраторы.

Принцип действия

1. Воздух будет поступать в специальные технические отверстия установленные в карнизе крыши.
2. Затем естественным образом проходя через всю крышу снизу вверх он будет выходить через аэраторы расположенные ближе к коньку.

Именно такая простая система естественного вентилирования и будет являться гарантией отсутствия образования конденсата под кровлей.

Принцип вентиляции крыши

Размещать вентиляционные трубы на крыше лучше всего прямо над теми помещениями от которых происходит отвод воздуха. Так добиться максимальной тяги будет проще.

Если же такой возможности нет, то трубы лучше всего тогда устанавливать ближе к коньку крыши, а для их соединения с шахтами использовать сгибающие гофрированные переходники. Преимущество установки трубы в верхней части крыши, заключается в том, что большую часть трубы можно оставить под крышей где тепло, а на улице оставить лишь её малую часть, которая будет хорошо устойчива к ветру.

Места установки вентиляционных труб

Важно! Короткая длина трубы над крышей существенно снизит тягу вентилируемого воздуха, а слишком высокая потребуют наличие растяжек для фиксации. В СНиПе указано, что высота установки трубы на наклонной крыше должна быть не меньше 0.5 м., для плоской достаточно 0.3 м.

Расчет расположения труб

Основным условием расположения верхней части трубы, чтобы она находилась выше зоны ветрового подпора,так как сильный ветер может препятствовать нормальному оттоку воздуха из трубы, а то и вовсе заставлять его идти в обратном направлении.

Установка вентиляционной трубы

Давайте рассмотрим пример монтажа вентиляционной трубы на крыше накрытой металлической черепицей. Все этапы работ можно расположить в следующем порядке:

1. Первым делом определяем место выхода трубы наружу через крышу. Затем по картонному шаблону, который идет в комплекте, маркером отмечаем контур отверстия, где будет закреплен проходной элемент.
2. Вооружившись ножницами по металлу вырезаем в металлочерепице отверстие.
3. Затем по соответствующему шаблону уплотнителя, с помощью канцелярского ножа делаем отверстие в гидроизоляции. На уплотнитель наносим герметик, плотно соединяем его с гидроизоляцией и саморезами закрепляем его к обрешетке.
4. На получившееся в крыше отверстие устанавливаем проходной элемент. Место вокруг отверстия хорошо очищается от грязи и пыли, смазываем резиновый уплотнитель и с помощью саморезов, плотно закрепляем проходной элемент к основанию черепицы.
5. Внутрь проходного элемента вставляется вытяжная труба. Уровнем проверяется на вертикальность и с помощью шурупов крепко фиксируется.
6. Нижняя часть трубы с помощь гофрированного удлинителя соединяется с вытяжным каналом.

Для более подробного описания по монтажу трубы, вы можете ознакомиться с этим видео:

Важно! Аналогичным способом происходит установка вытяжной трубы на крыше с другим типом кровли. В зависимости от кровли, будут использоваться другие виды проходных элементов.

Как вы смогли убедится особой сложности в процессе установки вытяжной трубы нет. Главное соблюдать меры предосторожности, работая на высоте. Для этого обязательно используйте страховочные ремни.

( 0,00 из 5)
Для того чтобы оценить запись, вы должны быть зарегистрированным пользователем сайта.

Источник: http://domnomore.com/ustanovka-ventilyatsionnoy-trubyi-na-kryishe/

Как устанавливать вентиляционные трубы на крышу – детальная инструкция

Одним из важных элементов системы воздухообмена в жилых домах являются вентиляционные трубы. Часто производят вывод трубы для вытяжки на крышу. При совершении ошибок при монтажных работах все продукты воздухообмена будут оставаться в помещении, а не удаляться. Поэтому при выполнении этих работ важно соблюдать строительные нормы и правила.

Как установить вытяжную трубу на крыше

Вентиляционная система помогает в решении вопроса об обеспечении оптимального микроклимата в помещениях. Существуют санитарно-гигиенические нормы параметров воздуха в вентилируемых помещениях. Он должен быть определенной влажности, очищен от пыли и вредных веществ.

Ничего сложного в установке вентиляционных воздуховодов нет. Но прежде чем приступить к этой работе, необходимо выполнить проект. Он содержит в себе план и спецификацию, учитывающую все элементы монтируемой конструкции, а также их места прокладки и установки.

Монтаж  элементов вентиляции должен вестись в соответствии с нормативами СНиП и безопасности. Для наиболее продуктивной работы вентиляции, проектировщики определяют расположение системы, ее составляющие, сечение и габариты конструкции. В каждом конкретном случае проводятся индивидуальные расчеты. Одним из важных этапов работ является расположение вентиляционных труб на крыше. Их вывод выполняют от стены, либо непосредственно от оборудования.

Назначение вывода вентиляционных труб на крышу:

• для притока воздуха в помещение;
• для циркуляции воздуха в чердачном помещении;
• для устройства фановой трубы стояка канализации.

При выборе места установки вывода вентиляционной трубы для вытяжки на крыше, необходимо обратить внимание на то, чтобы ничего не могло помешать оттоку вентилируемого воздуха. С учетом эксплуатационных потребностей, проектировщики рассчитывают размеры конструкции.

Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек. Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Для стропильных систем, включающих коньковую балку, вывод на кровлю рационально выполнять недалеко от конька. Тогда дополнительная фиксация вентканала не потребуется.

Виды вентиляционных труб

Современный рынок предлагает большое количество различных по характеристикам изделий. Каждый вид имеет свои отличительные особенности.

В зависимости от показателей вентиляционной системы, проектировщики подбирают максимально подходящие по свойствам комплектующие.

Общие требования к конструкциям:

• влагостойкость;
• устойчивость к коррозии.

При пониженной температуре окружающего воздуха на стенках вентканала собирается конденсат, что может привести к порче элемента.

• Необходимые характеристики для вентиляционных труб:
• Гладкая внутренняя поверхность, благодаря чему происходит снижение сопротивления воздуха;
• Для увеличения циркуляционной способности, трубы должны иметь минимальное количество соединений;
• Вес. Конструкции с небольшим весом удобны в монтаже. В случае модернизации системы их также легче разобрать.
• Небольшая толщина стенок при достаточной жесткости. Позволяет повысить пропускную способность вентиляционной шахты.

Вентиляционные короба выпускаются различных сечений. Они могут быть круглые, прямоугольные и квадратные. Цилиндрические короба позволяют воздуху наиболее беспрепятственно проходить через них.

Самыми востребованными материалами для вытяжной трубы на крышу остаются оцинкованная сталь и пластик.

Оцинкованные изделия

Являются самыми бюджетными. Их покрытие из цинка обеспечивает хорошую устойчивость стального изделия к воздействию коррозии. Конструкции из оцинкованной стали достаточно прочные при их небольшой толщине (детальнее: «Виды вентиляционных оцинкованных труб и способы их использования»). Минусом использования этой венттрубы на крышу является ее вес.

Пластиковые изделия

Одни из самых популярных для системы вентиляции.  Это обусловлено большим количеством преимуществ и малом количеством недостатков.

Основным достоинством вентиляционных труб пластиковых для вытяжки на крышу является простота монтажа, легкий вес, а также невысокая стоимость (прочитайте также: «Какие выбрать вентиляционные пластиковые трубы и как их установить»).

Монтаж этой конструкции может произвести даже человек, не имеющий специальных навыков, нужно лишь соблюдать правила безопасности при работе на кровле. Внутренняя поверхность труб очень гладкая, что дает возможность системе работать продуктивно. Сами пластиковые вентиляционные трубы устойчивы к коррозионным воздействиям.

Основные моменты при выполнении вывода венттрубы на крышу

В процессе производства монтажных работ при выполнении прохода через кровлю необходимо обеспечить герметизацию стыка (подробнее: «Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты»). При нарушении герметизации, вода будет попадать под покрытие кровли, а также стекать по самой трубе внутрь помещения. При самостоятельной установке вентиляционной трубы на крыше герметик можно купить в любом магазине стройматериалов.

Верх трубы защищают специальным колпаком, назначение которого прикрывать систему от попадания внутрь осадков в виде дождя и снега. Современный метод решения этой проблемы – установка дефлектора на конец трубы.

Соединение воздуховода с вентиляционной трубой на кровле производят при помощи стыковочных фланцев. Для лучшей герметизации вывод оборудуют опорным кольцом. Для регулировки воздуха в трубу устанавливают специальный клапан.

Монтаж вентиляционной трубы на крыше осуществляют при помощи вспомогательных элементов, выбор их просто огромен. При затруднении в выборе того или иного элемента, можно получить консультацию специалистов, которые дадут совет, что нужно приобрести  для упрощения работы.

Выбор места для узла прохода через кровлю

Все рекомендации для выбора места прохода через кровлю сводятся к тому, чтобы его расположение позволяло выполнить канал с наименьшим количеством поворотов. В этом случае эксплуатационные показатели работы системы будут стремиться к максимальным.

Иногда, в силу объективных причин, без изгибов не обойтись. На помощь придут гофрированные трубы. Применение гофротруб дает возможность выполнить монтаж воздуховодов с необходимыми поворотами.

Как было отмечено выше, проход через кровлю со стропильной системой выполняют максимально близко к коньку.  Тогда, наибольшая часть трубы будет оставаться в чердачном пространстве, под защитой от перепадов температуры и ультрафиолета. Всей трубе будет не страшен резкий ветер, так как только меньшая ее часть будет выходить наружу.

Показатели ветрового подпора обязательно учитываются при любом расположении вытяжной трубы через крышу.  Сильный ветер может стать причиной плохого оттока воздуха или направить его внутрь системы.

Высота вент стояка над кровлей

Одним из вопросов как правильно установить вытяжную трубу является определение ее высоты над кровлей. Для этого необходимо руководствоваться требованиями СНиП, в соответствии с которыми она связана с типом кровли, диаметром и некоторых других параметров.

Вот некоторые из них:

• При установке вентиляционной трубы в непосредственной близости от дымохода, ее высота должна быть равна высоте дымовой трубы.
• Высота трубы над плоской кровлей должна составлять не менее 0,5 м.
• При нахождении трубы на расстоянии 1,5-3,0 м от конька, ее высота должна быть выше уровня конька.
• Вентиляционная труба, находящаяся от конька на расстоянии больше трех метров, должна быть высотой не ниже линии, ориентировочно проведенной по направлению вниз от конька крыши по направлению к линии горизонта. Данную линию необходимо проводить под углом в 10 градусов.
• При нахождении трубы на расстоянии менее 1,5 м от конька, ее высота должна быть не менее 0,5 м от уровня конька.

Оборудование для повышения производительности вентиляционной системы

Наиболее востребованным оборудованием для повышения производительности вентиляционной системы является дефлектор.  Это насадок, который крепится в самой верхней точке вентиляции. Обычно его монтируют над вытяжными отверстиями или на вентиляционные трубы. Такой грибок для вентиляционной трубы предотвращает попадание осадков и мусора в трубу.

Принцип работы основан на аэродинамических законах. Внутри дефлектора находится диффузор, который разряжает воздух при ударе ветра в боковые стенки дефлектора (подробнее: «Как сделать дефлектор на трубу – возможные варианты установки»). В результате в цилиндре понижается давление, а тяга увеличивается.

Для защиты от попадания посторонних частиц  внутрь на устройстве используется специальный колпак, состоящий из двух частей:

• Капельника, предназначенного для отвода воды с козырька
• Козырька, прикрывающего отверстие вентиляционной конструкции.

Не менее популярным становится аэратор. Его применяют, когда длина ската превышает 3 м, а для необходимой циркуляции воздуха естественной тяги не хватает. Аэратор помогает осуществлять циркуляцию воздуха между кровельным покрытием и теплоизоляционным слоем.

Инструменты и приспособления для монтажа вентиляционной трубы на кровле

Перед выполнением монтажных работ на кровле необходимо приготовить все необходимые инструменты и приспособления.

Как правило, для работы необходимы:

• узел прохода через кровлю;
• утеплитель;
• герметик;
• уплотнительные элементы;
• саморезы;
• монтажный пояс для соблюдения техники безопасности при работе на кровле;
• перчатки для защиты рук;
• перфоратор;
• ножницы по металлу или лобзик с полотнами по дереву и металлу;
• уровень;
• отвертки или шуруповерт.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства. В независимости от страны производителя важно грамотно его смонтировать.

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж.

При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа.

Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Источник: https://trubaspec.com/vidy-trub/kak-ustanavlivat-ventilyatsionnye-truby-na-kryshu-detalnaya-instruktsiya.html

Герметизация трубы на крыше из профнастила — технология монтажа

В последнее время покрытие из профнастила стали часто использовать в строительстве частных жилых или садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена возгоранию и гниению. Она считается наиболее практичной, обеспечивает максимальную гидроизоляцию при сравнительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, обычно он не вызывает трудностей. Особого внимания заслуживает отделка места примыкания трубы с кровельным материалом. В этой статье мы расскажем, как правильно и качественно выполняется герметизация стыка между этими элементами своими руками.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

• Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
• Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
• Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
• Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Место вывода

Надежность и герметичность кровельного пирога зависит от правильного выбора места вывода дымохода и вентиляционных каналов через крышу. От расположения прохода зависит отделка стыка. Если крыша изготавливается из профилированного листа, трубы выводят в следующих местах:

• На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое расположение исключает образование снежных карманов, конденсата, снижает вероятность протечек, однако, нарушает целостность коньковой балки. Если дымоход или вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой основе, а затем обшить декоративным фартуком.
• На расстоянии 50-70 см от конька. Такое расположение считается выигрышным, так как сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Чтобы защитить стык между трубой и кровельным материалом применяют эластичные проходки и доборные элементы для сборки фартука.

Варианты размещения труб относительно конька

Существует простая закономерность: чем ниже по скату крыши располагается трубы, тем больше усилий требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из наиболее часто встречающихся, они используются как дымоход или вентиляционный канал, а изготавливаются из термостойкого кирпича или специальных керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется с помощью готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а затем окрашивается в цвет кровельного покрытия. Герметизация стыка с помощью фартука выполняется следующим образом:

1. Гидроизоляционный и пароизоляционный материал, который разрезался во время выведения дымохода наружу, аккуратно подклеивается к наружным стенкам трубы с помощью строительного скотча.
2. По периметру трубы изготавливают неглубокую штробу для установки верхней планки примыкания с помощью угло-шлифовальной машинки.
3. Верхний край планки примыкания помещают в штробу, дополнительно фиксируя с помощью термостойкого герметика на силиконовой основе.
4. Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления используют специальные саморезы для профнастила.
5. Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Герметизация прямоугольной трубыЭлементы дл сборки фартука

Опытные кровельные мастера советуют выбирать доборные элементы, с помощью которых осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, такого же цвета, что и кровельное покрытие. Проще всего установить фартук, произведенный той же фирмой, что используемый профлист.

Оборудование места примыкания овальной и круглой трубы

Дымоход и вентиляционные трубы на крыше из профнастила могут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом гораздо проще. Для гидроизоляции места сопряжения трубы и профлиста используют специальные эластичные проходки, к примеру, «Мастер Флэш». Они изготавливаются из латекса или синтетического каучука в виде воронки разного размера. Производят эластичные проходки для плоских или скатных кровель. Заделать стык между дымоходом и кровельным материалом на крыше из профлиста можно следующим образом:

1. Подобрать эластичную проходку подходящего размера, а затем аккуратно обрезать узкую часть изделия так, чтобы она плотно облегала дымоход.
2. Необходимо удалить с трубы защитный зонтик или дефлекторы, а затем аккуратно натянуть эластичную проходку на дымоход до самого основания.
3. Основание проходки прикрепляется к крыше с помощью самоклеящейся основе, силиконового герметика или кровельных саморезов.
4. Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, а также от механических повреждений.

Угловая эластичная проходкаСхема установки эластичной проходки

Важно! Чтобы гидроизолировать дымоход круглого сечения, важно правильно подобрать размер эластичной проходки. Если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание можно только с помощью герметика и стального хомута. Если диаметр проходки меньше, во время установки она может порваться.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/germetizaciya-truby-na-kryshe-iz-profnastila.html
