Как сложить дымоход из кирпича своими руками?

В этой статье:

Дымоход из кирпича своими руками: как собрать

Дымоход из кирпича – это традиционная разновидность дымоходных вытяжек, которая ещё 40-50 лет назад без исключения собиралась и устанавливалась своими руками в каждом доме, в котором была расположена печь или камин. Такая труба отличается тем, что при всей сложности её возведения, она достаточно долговечная и надёжная.

Дымоход из кирпича своими руками имеет массу преимуществ перед современными системами труб, в первую очередь это доступная стоимость на материалы и сами работы, так как такие конструкции сегодня не пользуются популярностью. Кладка дымохода из кирпича своими руками позволяет воссоздать достаточно качественную, надёжную и долговечную вытяжку в доме.

Правила и вариации выполнения кладочных работ

Труба, кирпич для которой является основным и незаменимым материалом изготовления сегодня снова начинает пользоваться востребованностью и популярностью, такая труба за счёт своей громоздкости и массивности часто, возводиться именно вместе с домом и реже уже в тот момент, когда он построен. По своим конструктивным особенностям такие трубы могут быть:

Несущими – в этом случае роль одной из перегородок будет выполняться несущей перегородкой, стеной вашего дома;
Также дымоход может быть отдельностоящим и в этом случае, вовсе не прилегать ни к каким стенам и перекрытиям своими боковинами.

Дымоход из кирпича независимо от выбранной разновидности и своих конструктивных особенностей, укладывается по схожей и практически ничем не отличающейся технологии и последовательности работ.

Кладка дымохода из кирпича производиться в несколько этапов, исходя из чего, такая дымоходная вытяжка может подразделяться на определённые конструктивные элементы:

В первую очередь для дымохода из кирпича создаётся отдельный фундамент, так как конструкция будет достаточно тяжёлая, глубина такой ямы составит порядка 30-50 сантиметров, а форма зависит от сечения дымохода и часто бывает прямоугольной или квадратной. Габариты ямы фундамента также зависят от особенностей и массы вашего дымохода, на дно утрамбовывается песок и щебень, либо колотый кирпич, сама ширина и длина такого котлована будет больше на 10-20 сантиметров, чем дымоход;
Второй элемент любого кирпичного дымохода – это его каналы, которые могут иметь как прямоугольную, так и квадратную форму, каналы должны иметь определённые габариты которые могут составлять на выбор 140 на 140 миллиметров или 140 на 200. Для такой дымоходной вытяжки из кирпича, необходима периодическая перевязка рядов, а как метод кладки можно воспользоваться укладкой ложковым или тычковым методом. При выкладке каналов кирпичного дымохода, уделите внимание тому, чтобы сечение не изменялось, а сама конструкция оставалась идеально ровной. Для упрощения работ предварительно рекомендуется создать шаблон из металлических прутьев или досок, который по мере выполнения кладочных работ будет продвигаться вверх;
Печь, кирпич дымоходы с которым будут максимально прочными и огнеупорными, в целях дополнительной защиты можно оштукатурить с внешней стороны, однако делать это внутри конструкции не рекомендуется, так как в результате воздействия высоких температур, образования кислот, сажи, копоти и других продуктов горения, распада, такая защита может стать причиной разрушения дымоходной вытяжки;
Дымоход, кладка которого практически завершена, в целях защиты должен заканчиваться специальным оголовком, который часто изготавливается из стальных пластин и прутьев, а для укрепления и усиления такой конструкции, лучше всего создать своими руками шапку из бетона. Шапку необходимо устанавливать на расстоянии не менее чем за пять сантиметров за пределами дымоотводящих каналов, такими образом снег, дождь и другие внешние возбудители не смогут попадать вовнутрь конструкции и портить отделку. При этом заранее проделайте и предусмотрите в шапке дымохода несколько отверстий, которые будут предназначаться для вывода продуктов горения и скопившихся остаточных газов:
Также на печь вашего дымохода предварительно насаживается специальная труба, которая будет иметь специальную задвижку, после того как она будет хорошо зафиксирована, она обкладывается кирпичами по специальной схеме, с выполнением периодической перевязки. После того как насадная часть закончится, необходимо расширить дымоходный проход и но делать это необходимо только с наружной части, в целом на 200-250 миллиметров, внутреннее сечение изменять нельзя;
Труба далее поднимается без изменений до достижения уровня кровли, после чего производим его расширение на 100-150 миллиметров для каждой стороны, такой элемент ещё значится печниками как выдра. За счёт выполнения такого перехода и резкого расширения дымоходной трубы, все осадки, дождь, снег и загрязнения не смогут проникнуть и отложиться в зоне кровли, дымохода и чердачного помещения;
Правильный дымоход должен состоять из дымоотводящего канала, который будет находиться на самой крыше, его необходимо начинать выкладывать после того, как уже сделана выдра;
Также кладка дымохода из кирпича, цена на который зависит от сложности и объёма работ, не может выполняться без установки дополнительной защиты такой вытяжки, а именно без флюгера. Его ещё называют воротником, в основе которого лежит листовой металл, медь, алюминий или оцинкованная сталь, которая представлена двумя тонкими пластина расположенными под определённым углом. Флюгер, позволяет своевременно устранить все осадки, которые попадая на него, не скатываются на облицовочный материал и не попадают в чердачное помещение, а смахиваются с такого воротника, посредством его вращения.

Дымоход из кирпича для котла, печи или камина строиться одинаково, однако при постройке такой вытяжки не стоит пренебрегать не одной из описанных и представленных выше составляющих, так как только вместе они обеспечивают безопасную и бесперебойную работу такого механизма.

Дымоход из кирпича своими руками

Дымоход из кирпича создать своими руками не так уж и просто как может показаться на первый взгляд, тут главное уделять внимание даже самым незначительным на первый взгляд деталям, таким как герметичность, пожаробезопасность, целостность каждого кирпича и шва конструкции.

Основной функцией и особенностью любого дымохода из кирпича, является возможность своевременного вывода из топки на улицу дыма и всех прочих продуктов горения, таким образом, не позволяя им проникнуть в помещение. Также качественная дымоходная вытяжка будет иметь дополнительную теплоёмкость, удерживать некоторое время тепловую энергию, позволяя ей распространиться по помещениям дома.

К основным преимуществам кирпичных дымоходов относится то, что они в отличие от стальных, модульных и современных сэндвич систем способны длительное время удерживать накопленное тепло. При этом такие конструкции при соблюдении вех правил установки и монтажа отличаются полноценным и работающим на полную мощность тяговым механизмом, который не становиться хуже даже при плохой погоде, снеге, дожде и сильном ветре.

Для сборки дымохода из кирпича своими руками, необходимо взять за основу следующее пошаговое руководство:

На первом этапе проведения кладочных работ, необходимо выполнить все подготовительные работы, в том числе и создать дополнительный фундамент. Для того чтобы все работы и сама кладка была выполнена на высоком уровне и без ошибок, необходимо составить чертежи и точно с ними ознакомиться перед тем как приступить к сборке. Если вы собираетесь складывать дымоход для твёрдотопливной печи или камина, то чертежи такого дымохода должны быть максимально подробными и полными. Для котельного оборудования сборка будет включать в себя не только установка кирпичного короба, но и стальной трубы, которая позволит защитить кирпичную поверхность от перегрева и разрушения. Теперь приступаем к сборке дополнительного фундамента, в качестве основы используем цельный кирпич или армированную бетонную вариацию;
Для того чтобы ваш дымоход был максимально устойчивым и надёжным, необходимо создать для него подходящий фундамент глубиной в 300-400 миллиметров и на 100-150 миллиметров больше с каждой стороны чем сам дымоход;
Далее необходимо приступить к выполнению кладки дымоходных каналов, для каждого дымохода предварительно подбирается готовая или составляется индивидуальная порядовка, на которой будет отображаться каждый ряд. Далее, вы можете ознакомиться с одним из вариантов сборки дымохода из кирпича своими руками.

Для сборки дымохода используется только огнеупорный или полнотелый кирпич, который способен выдерживать воздействие высоких температур, а высота дымоходной вытяжки будет составлять порядка 4-6 метров, а для того чтобы тяга функционировала на полную мощность, необходимо чтобы труба заканчивалась не ниже чем конец конька крыши. В качестве кладочного раствора применяют основу, в составе которой лежит песок, цемент, для мест, в которых осуществляется максимально сильный нагрев, применяют специальную термостойкую мастику.

Для того чтобы собрать выдру или идеально ровную разделку для вашего дымохода и обрезать кирпич без сколов и образования трещин, необходимо нанести отметку строительным маркером и обрезать по ней посредством шлифовочно-отрезной машины.

Для того чтобы кирпичный дымоход был максимально прочным, устойчивым и долговечным, необходимо делать швы между кирпичами одинаковыми и максимально тонкими, в идеале, толщина не должна превышать 1-1,5 сантиметров.

Для того чтобы своими рукам сформировать выдру или разделку кирпичной дымоходной вытяжки, лучше всего воспользоваться арматурой, которая монтируется в процессе укладки кирпича, однако она не должна перекрывать собой дымоходные каналы. Дымоходный канал будет иметь индивидуальную ширину и толщину, которая также зависит от того, какие вы подобрали арматурные прутья, при этом они должны быть одинаковыми – это необходимо для того, чтобы кладка дымохода и каждого кирпича была идеально ровной и не сдвигалась.

Для обеспечения всех норм и требований со стороны пожарной безопасности, следите за тем, чтобы толщина кладки была не только везде одинаковой, но и имела толщину около 100-150 миллиметров.

Для того чтобы чистка дымохода и его проверка происходила с удобством и максимально просто, необходимо заранее предусмотреть наличие в кладке специальных отверстий в дымоотводящих каналах вытяжной конструкции.

Угол наклона любого из элементов дымохода не должен быть больше 40-45 градусов, при этом внутренняя поверхность кирпичной вытяжки должна иметь идеально ровную и гладкую поверхность, для этого некоторые оштукатуривают внутренние стенки дымохода – это не позволяет копоти и сажи оседать и накапливаться в большом количестве. В случае если на внутренней поверхности и стенках дымохода будет образовываться большое количество сажи, она может воспламениться, а для того чтобы в случае нарушения герметичности дымохода из кирпича можно было легко найти повреждённый участок, многие печники отбеливают дымоход.

На последнем этапе производятся манипуляции по закреплению и теплоизоляции дымохода из кирпича своими руками, для этого, если вытяжка расположена около стены или перегородки дома, можно дополнительно зафиксировать его к ней. В данном случае потребуется воспользоваться металлическими анкерами, которые фиксируются друг от друга на расстоянии около 200-300 миллиметров. При прохождении кирпичного дымоходы через потолок или стены, необходимо изолировать такие перекрытия с помощью любого негорючего материала или стекловаты.

Для того чтобы тяга в кирпичном дымоходе была полноценной, необходимо чтобы он был выше конька крыши на пол метра, при этом труба которая будет находиться на улице предварительно утепляется и облицовывается, при этом сама крыша также должна быть изолирована специальными материалами или кирпичом.

Дымоход из кирпича своими руками прослужит вам достаточно долго, не будет разрушен и обеспечит хороший обогрев с полноценной тягой, в том случае, если вы соблюдали в работе все описанные выше рекомендации и инструкции.

В этом видео подробно рассказывается о том, как своими руками собрать дымоход из кирпича для камина или печи:

Источник: https://Msk-kamin.ru/news/dymokhod-iz-kirpicha-svoimi-rukami-kak-sobrat/

Дымоход из кирпича – устройство и последовательность монтажа

Большинство частных домов, используемых для постоянного проживания, оборудуют разного рода отопительными приборами. Котлы, печи и камины в независимости от вида используемого топлива нуждаются в оборудовании каналов дымоудаления, через которые остаточные продукты горения выводятся в атмосферу. Кирпичный дымоход считается классикой печного строительства и, несмотря на обилие аналогов из более дешевых и доступных материалов, остается наиболее популярным способом избавления от дыма.

Конструкция

На первый взгляд складывается впечатление, что дымоход из кирпича для отопительного котла или камина – просто вертикально сложенная труба. Это впечатление обманчиво, ведь чтобы система дымоудаления работала правильно, нужно придать трубе определенную форму и длину. Устройство кирпичной дымоходной трубы состоит из следующих частей:

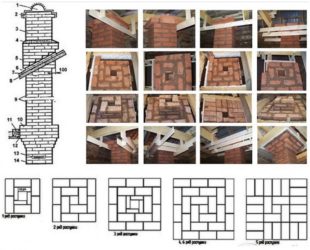

Конструкция канала дымоудаления из кирпича

Насадная труба. Таким термином обозначают участок дымохода, присоединяемый к топке котла или камина. Она начинается от стенки отопительного прибора и заканчивается за 5-6 рядов до межэтажного перекрытия. Кладка насадной выполняется с обязательным соблюдением перевязки швов между кирпичами.
Распушка. Распушкой называют уширение дымохода, начинающееся за 5-6 рядов до перекрытия и заканчивающиеся после его прохождения. Кладка распушки выполняется со вставкой кирпичных пластин, увеличивающих внешний периметр трубы на 250-400 мм.
Стояк. Термин «стояк» обозначает вертикальный участок дымоходной трубы, проходящий через чердак до крыши дома. Кладка стояка ровная с ложковой, крестовой или цепной перевязкой швов.
Выдра. Выдрой называют еще одно уширение кирпичного дымохода, начинающиеся сразу после вывода на кровлю. Эта часть трубы шире стояка на 100 мм с каждой стороны, что служит надежной защитой от проникновения влаги в щель между дымоходом и кровлей.
Шейка. Ровный участок трубы, начинающийся после выдры и соответствующий по размерам стояку, называют шейкой.
Оголовок. Кирпичный дымоход заканчивается двумя рядами кладки, выполненной с расширением. Эту часть трубы называют оголовок. На него надевают дефлектор или флюгарку, чтобы защитить от попадания внутрь канала дымоудаления воды и мусора.

Важно! Чтобы спроектировать эффективный дымоход из кирпича своими руками, нужно следовать трем главным правилам: соблюдать одинаковый размер канала дымоудаления на всей протяженности, выбирать сечение в соответствии с объемом топки котла или печи, избегать поворотов и внутренних углов.

Выбор материала

Сооружая дымоход, нужно позаботиться о выборе качественного и подходящего по эксплуатационным характеристикам материала. Профессиональные печники рекомендуют красный полнотелый кирпич.

Ширина одного кирпича составляет 125 мм, учитывая сантиметровые швы между ним, с помощью этого материала выкладывают кирпичный дымоход 140х140 мм, 14х270 мм или 270х270 мм. Осматривая кирпич при покупке, обратите внимание на следующие характеристики:

Ровность цвета. Качественный кирпич имеет равномерный, насыщенно красный оттенок. Наличие белого налета, посторонних включений сигнализирует о наличии в составе извести, низкосортной глины и других примесей.
Целостность. Прочность – основной критерий выбора материала для строительства дымохода. Если на поверхности кирпича обнаруживаются трещины, сколы, то скорее всего он изготовлен без соблюдения технологии из низкокачественного сырья.
Полнотелый красный кирпич для дымохода
Соответствие размеров. При осмотре следует измерить несколько случайно выбранных кирпичей линейкой и проверить соответствие размеров ГОСТу на данный вид строительной продукции. Кладка из разнокалиберного кирпича смотрится неаккуратно и служит недолго.
Правильная геометрия. Чтобы проверить правильность геометрической формы, берут два кирпича и прикладывают друг к другу. Если между ними не образуется щелей и зазоров, можно смело покупать.
Последствия использования плохо обожженного кирпича для строительства дымохода

Обратите внимание! Кирпич – термоустойчивый материал, способный выдерживать температуру 400-500 градусов, до которой нагревается проходящий внутри дым. Чтобы швы не стали слабым местом дымоходной трубы, используют раствор на основе глины или специальные сухие смеси, рекомендованные производителями для строительства печей. Ширина швов считается важным критерием качества кладки, чем они тоньше, тем лучше.

Последовательность монтажа

Чтобы выложить из кирпича дымоход своими руками требуются особые знания и навыки, поэтому чаще всего строительство трубы, как и камина или печи, выполняет профессиональный печник.

Опытные мастера создают сложные, функциональные конструкции в виде змейки для более эффективного отопления, оборудуют воздухозаборные каналы и окошки. Кладка кирпичного дымохода простейшей конструкции выполняется следующим образом:

Под местом расположения камина, печи или котла заливают фундамент, не связанный с основным. Высоту заливного основания рассчитывают на основании веса печи и дымохода. Обычно достаточно толщины 30-50 см, при необходимости фундамент армируют для усиления.
После строительства печи или установки отопительного прибора, начинают укладку надсадной трубы. Кладка выполняется со строгим соблюдением перевязки. Чтобы уменьшить количество резок, используется ложковая схема перевязки.
За 5-6 рядов до потолочного перекрытия начинают выкладывать распушку. В этом месте размеры трубы расширяют на 250-400 мм за счет использования четвертинок кирпича. Их укладывают внутрь клаки таким образом, чтобы внутренняя поверхность канала дымоудаления оставалась ровной. Создание распушки происходит за 5 рядов, последний из которых кладут цельными кирпичами с соблюдением перевязки.Схема кладки распушки дымоходной трубы
Во время работы на чердаке выкладывают сток трубы, размеры которого равны ширине и длине насадной трубы. На скате крыши между стропилами вырезают отверстие для вывода дымохода наружу.
После того, как стояк на 1-2 ряда превышает крышу, начинают выкладывать выдру. В зависимости от геометрии и уклона ската, она бывает односторонняя или многосторонняя. Выдра состоит из 9 рядов кирпича, каждый из которых на четверть кирпича шире предыдущего. В последнем ряду следует соблюсти правильную перевязку между швами.
Формирование выдры канала дымоудаления
Далее строят шейку дымоходной трубы и оголовок. На оголовок надевают флюгарку.
Флюгарка на оголовке дымохода

Важно! В процессе выполнения распушки, выдры и изготовления оголовка, приходится резать кирпич для получения необходимого размера. Чтобы обеспечить гладкость внутренней поверхности канала дымоудаления, нужно выполнять резку аккуратно и ровно. Печные мастера с опытом одним движением раскалывают кирпичи до нужного размера, однако, проще и быстрее пользоваться шлифовально-отрезной машинкой.

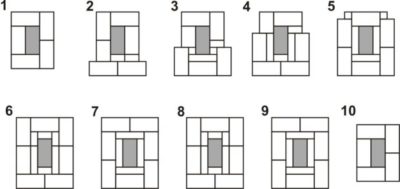

Схема кладки дымоходной трубы камина

Ошибки при монтаже

Просчеты, допущенные в процессе строительства дымохода из кирпича непрофессиональным мастером, ведут к финансовым потерям, возгораниям и повышению риска отравления угарным газом.

Сложность в том, что после завершения недочеты конструкции невозможно исправить, чаще всего единственный выход – полная разборка и реконструкция трубы. Распространёнными проблемами в работе дымоудаления мастера считают:

Неподходящий материал. По незнанию или с целью сэкономить, домовладельцы, строящие дымоход своими руками, используют пустотелый, силикатный, вторично использованный кирпич. Использование дымохода из таких материалов небезопасно.
Изменение размера канала. Из-за изменения размера канала уменьшается сила тяги дымохода, происходит оседание сажи и образование заторов внутри трубы.
Недостаточная длина шейки трубы. Из-за этой ошибки снижается сила тяги в топке, для устранения этой проблемы достаточно увеличить высоту дымохода до рекомендованной.
Неправильная форма канала. Лучшая форма канала дымоудаления – круг или овал, работая с кирпичом, добиться такой геометрии очень сложно. Поэтому кирпичной трубе придают прямоугольную или квадратную форму. Если внутренняя поверхность будет иметь большое количество углов, ступенек, на них осядет сажа.Строительство дымохода из кирпича

Кирпичные каналы дымоудаления прослужат века, если не экономить на качественном материале и соблюдать технологию. Чтобы избежать проблем с эксплуатацией отопительного прибора, заказывайте проект дымохода у опытного мастера.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/dymoxod/iz-kirpicha.html

Как выложить дымоход из кирпича для камина или котла своими руками

Дымоход – важная составляющая отопительной системы. Его прямое предназначение – отведение продуктов горения, образование тяги для подачи кислорода в топочную часть котла, камина или печи. Современный рынок сегодня предлагает множество готовых дымоходов с инновационных материалов, однако стандартные изделия из кирпича все же остаются довольно востребованными.

С интенсивным развитием строительства загородной недвижимости возрос интерес к печам, каминам. В индивидуальном строительстве дымоход из кирпича является наиболее распространенным. Кирпич – доступный и прочный материал, устойчивый к низким, высоким температурам, в частности к большому нагреву и перепадам.

Конструкция дымохода состоит из следующих составных частей:

• Насадная труба. Эта часть монтируется непосредственно на печь, камин.• Шейка распушки. Расширение кладки дымохода, выложенное таким образом, что изделие не меняет свое внутреннее сечение.• Стояк. Ровная зона дымохода, доходящая до самой кровли.• Выдра. Расширение дымохода со всех сторон, которое препятствует атмосферным осадкам и проникновению влаги на чердак.• Шейка трубы. Дымоход после выдры, который выложен так, как и стояк.

• Оголовок дымохода. Очередное расширение наружной кладки. На него можно надеть колпак или флюгарку для защиты от атмосферных осадков.

Требования к дымоходам

Комфорт, безопасность в доме, а также расход топлива, чистота воздуха зависят от корректного расчета дымоходной части. Независимо от того, для котла, для печи или для камина обустраивается дымоход, он должен соответствовать определенным критериям:

Требования к печной трубе и дымоходу из кирпича

• Пожаробезопасность. Изделие обязано соответствовать основным требованиям безопасности. Это важнейшее условие. Поверхность стен из воспламеняющих материалов должны располагаться до внешней стороны кладки на расстоянии не менее 380 мм. В межэтажных перекрытиях с прохождениями труб нужно оборудовать специальные утолщения – опушки.• Высота. Данный параметр оказывает большое влияние на тягу.

Правильно выложенный дымоход должен иметь высоту не меньше пяти метров. Существенное значение имеет высота перепадов между поверхностью крыши и оголовками. Верх трубы должен быть не меньше или выше уровня конька при условии, что расстояние до него составляет не больше трех метров. Если крыша плоская, дымоход должен быть выше ее как минимум на метр.• Толщина стенок. Она должна составлять для жилой недвижимости не менее 10 сантиметров.

• Внутреннее сечение.

Выкладывать дымоход стоит таким образом, чтобы площадь всей внутренней части была постоянной.

Каждая дымоходная система является уникальной, поэтому производится по согласованному проекту с указанием подробной схемы кладки по слоям. Однако некоторые рекомендации для всех ситуаций одинаковые. Это обеспечение герметичности, гладкость внутренней поверхности и прочие.

: Кладка кирпичного дымохода

По печной трубе дым движется по спирали. Исходя из этого считается, что оптимальная конфигурация внутреннего сечения – это круг. К сожалению, сделать из кирпича дымоход такой формы невозможно, поэтому при строительстве малоэтажных жилых домов дымоход делают прямоугольной формы.

Внутренние углы, шероховатости стенок являются препятствием для выхода продуктов горения. Чтобы это воздействие минимизировать рекомендуется обработать поверхность внутри выравнивающейся смесью. Выполнять такие действия стоит тщательно, так как, применяя например штукатурку, она может осыпаться от частых перепадов температур.

Высота дымоходав зависит от расстояния до конька и его высоты.

Размеры дымохода зависят от габаритов самой конструкции. На слишком маленьком здании большой дымоход будет смотреться комично. Наиболее меньший расход кирпича выходит при строительстве дымохода с внутренними размерами 260 х 130 мм. Получить такую конструкцию можно, если сложить каждый ряд из пяти кирпичей. Часто встречаются дымоходы больших размеров, например для русских печей, внутренние размеры которых составляют 260 х 260 мм.

Материалы, которые потребуются для изготовления дымохода

Для строительства дымохода понадобиться всего лишь несколько составляющих компонента: кирпич, раствор. Для достижения хорошего результата стоит применять качественные материалы.

• Кирпич. Желательно, чтобы он имел марку не ниже М200, стандартные размеры 250 х 120 х 65 мм. Кирпич должен быть хорошо обожжен, иметь ровный окрас, четкие, ровные грани. Именно такой материал можно укладывать с минимальным использованием количества раствора.
• Раствор. Хороший раствор можно получить с воды, песка, глины, цемента. Качество раствора во многом зависит от песка. Чем меньше размеры зерен, тем тоньше выходит шов. Вода должна быть мягкой и чистой, а глина такой, как и в производстве используемого кирпича.

Важно позаботиться о месте примыкания печной трубы к поверхности крыши. Обеспечить качественную гидроизоляцию стыка можно с помощью покрытия. Для улучшения гидроизоляции в месте стыка нужно сделать утолщение (выдру) в месте выхода трубы из кровли.

В случае отсутствия выдры гидроизоляция во многом будет зависеть от используемого отделочного материала. Довольно часто используют оцинкованное железо, которое вставляется в надрез плоскости кладки, выполненный болгаркой.

Как выложить дымоход из кирпича

Начинать выкладывать дымоход стоит с верхней части печи. Работы начинаются с насадной трубы. Выкладка осуществляется в строгой последовательности, ряд за рядом с перевязкой между ними. Кладка кирпича должна повторять устройство стен, перегородок с учетом некоторых нюансов:

• Каждый выложенный ряд должен быть строго горизонтальным. В процессе операции стоит проверять периодически вертикальность конструкции.• Выкладку рядов стоит проводить на раствор цементно-глиняный. Рекомендуемые пропорции – две части цемента, часть извести, пять частей песка.• Толщина раствора должна составлять примерно 5-10 мм. Если слой будет толще, он может осыпаться под действием перепадов температур.

• Стоит позаботиться о качестве заделки швов, что позволит предупредить выход искр из трубы.

• Желательно использовать лишь целые кирпичи. Если нужно использовать их части, то стоит использовать минимальное количество раствора.

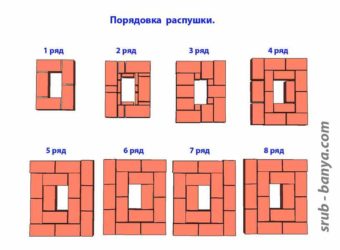

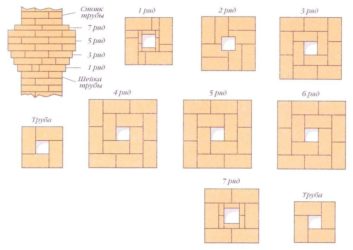

Схема кладки распушки и выдры.

Наиболее распространенные ошибки

Сложить качественный дымоход для многих печей не так уж и сложно. Достаточно учесть все вышеперечисленные требования. Однако часто можно встретить изделия, работающие неправильно. Что привело к такому результату? Наиболее распространенные ошибки следующие:

• Недостаточная высота дымохода относительно крыши здания. Нельзя добиться хорошей тяги имея слишком низко расположенный оголовок.• Некачественный раствор, применяемый при кладке, может разрушаться со временем от частых перепадов температур.• Качественная работа каминов и печей зависит во многом от равномерности внутреннего канала. В ином случае могут появляться завихрения, на стенах откладывается сажа и копоть.

• Желательно не допускать отклонения от вертикали. Данный показатель для каминов, печей не должен превышать тридцать градусов при отклонении не больше метра в сторону.

: 10 самых больших ошибок при установке дымохода в загородном доме.

Устройство печи, в частности дымохода, нуждается в максимальной аккуратности. Правильно выполненный дымоход увенчает эффективную отопительную систему, предоставив максимальный комфорт пользователю.

Источник: https://housedb.ru/kak-vyilozhit-dyimohod-iz-kirpicha-dlya-kamina-ili-kotla-svoimi-rukami/

Создаем дымоход из кирпича своими руками: пошаговая фото-инструкция

Кирпичный дымоход является одной из самых недорогих и надежных конструкций, поэтому большинство владельцев каминов или печей для отопления останавливаются именно на нем. Многие фирмы оказывают услуги по строительству дымоотводов такого типа, но можно возвести его самостоятельно и сэкономить денежные средства. Возникает вопрос как? Давайте разберемся.

Кирпичный дымоход с куполом для защиты от попадания в него осадков

Прежде чем выяснить, как создать дымоход из кирпича своими руками, необходимо определиться, какие типы кладок существуют.

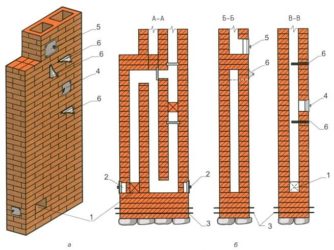

Варианты кладок дымоходного канала из кирпича

Кирпичные дымоотводы являются наиболее распространенными и применяются практически в каждом частном доме. Их по традиции строить начинают одновременно с домом. Существует два вида кладки дымохода:

несущая. Одной из стенок дымохода будет являться стена помещения;
отдельная.

Отдельно стоящий дымоход на чердачном этаже дома

Независимо от вида, кладка делается одинаково.

Условно дымоход для камина из кирпича можно подразделить на несколько отделов:

фундамент. Основной и обязательный отсек кладки дымоходного канала, который воссоздается из полноценного кирпича или камня. Высоту фундамента делают 30 сантиметров, и придают ему вид прямоугольника. Такие параметры, как ширина и длина подбираются исходя из того, что он должен выпирать более чем на пятнадцать сантиметров. Но также размер фундамента имеет зависимость от основной массы и несущей способности основания;

Место, подготовленное под фундамент для дымохода из кирпича

канал кирпичного дымохода. Он делается квадратом, но наилучшим вариантом будет его выкладка в виде прямоугольника. Оптимальные размеры канала — 14 на 14 или 14 на 20 сантиметров. Такой дымоотвод чаще всего ложится перевязкой швов с использованием ложковой или тычковой кладки рядов. Поверхность дымоходного канала следует делать идеально гладкой без выступов и впадин. Для этого используются специально подготовленные шаблоны из стали или дерева. По мере создания кладки их следует поднимать вверх.

Совет! Внешнюю сторону стоит заштукатурить на всю высоту. Внутреннюю сторону лучше не трогать, так как химическая реакция, которая происходит в результате горения, может привести к разрушению в кратчайшие сроки.

Кладка кирпичного дымохода с применением шаблона из дерева

оголовку дымоотвода или шапке требуется защита от попадания внутрь нее осадков. Обычно ее делают из бетона и укрепляют стальными прутьями арматуры. Такая шапка обычно устанавливается на пять сантиметров за пределы дымоотвода и тем самым предотвращает попадание дождевой или талой воды на облицовку. Также на шапке необходимо при возведении кладки оставить отверстия для газоотводящих и дымовых каналов.

Совет! Для пресечения возникновения проблем с тягой труба для вывода дыма должна располагаться выше, чем конек крыши. Для этого следует осуществить монтаж насадки. Они могут быть изготовлены из бетона или листа стали.

на печи требуется осуществить установку надсадной трубы, оснащенной задвижкой, после чего ее необходимо обложить кирпичами методом особой специализированной перевязки. По окончанию надсадной части, следует осуществить расширение дымоходного прохода только снаружи на двадцать пять-сорок сантиметров, внутри сечение остается без изменения;
отдел дымоотвода, находящийся на чердаке или стояке, будет подниматься до самой кровли. После этого делается расширение не менее десяти сантиметров с каждой из сторон. Оно называется выдра. Благодаря расширению осадки — снег или дождь — не попадают в щелевое отверстие между кровлей и дымоотводом в чердачное помещение;
«шейка» — часть дымоотводного канала наверху крыши, которая выкладывается после выдры.

Прямоугольный дымоход из кирпича — лучший вариант

флюгер. Для защиты дымоотвода и чердака используются жестяные воротники из листового металла, такого как оцинкованная сталь, алюминий или медь. Таким образом, попавшие на купол осадки скатываются на жестяной воротник, потом на кровлю, а не на облицовку и в чердак.

Прочитайте так же подробнее об оцинкованных дымоходах на нашем портале.

Все части незаменимы при построении дымоотводного канала, в независимости, осуществляется ли работа мастером или собственными руками. Дымоход из кирпича для котла строится аналогично печному.

Пошаговая инструкция создания кирпичного дымоотвода своими руками

Возведение качественного дымохода из кирпича — это задача не из легких и очень важно выполнить кладку так, чтобы все было герметично, пожаробезопасно, и каждый шов здесь играет большую роль. Приоритетным направлением функционирования дымоотвода является удаление дыма и гари от сгоревшего топлива с помощью тяги, которая не только вытягивает, но и подает воздушные потоки в топку, и за счет этого поддерживается и обеспечивается процесс горения.

Схема возведения кирпичного дымохода своими руками

Большим преимуществом такого дымоотвода является то, что тяга у него хорошая при любых погодных условиях и увеличенный срок службы по сравнению с металлическими трубами. Давайте рассмотрим вопрос, как построить кирпичный дымоход своими руками по всем правилам.

Советуем подробнее изучить рекомендации: из чего делать дымоход в дополнение к данной статье.

Кирпичные дымоходы кладутся в три шага:

Шаг 1. Проведение подготовительных работ и кладка фундамента.

Кладка из кирпича фундамента будущего дымоотводного канала

На этом этапе нужно тщательно ознакомиться со строительными чертежами будущего дымоходного канала. Для обычной и традиционной дровяной печи необходима полная кладка, для кирпичного дымохода для газовой печи обязательно в качестве дополнения потребуется сделанная из специализированного сплава металлическая труба. Перед тем, как начать осуществление выкладки кирпичного дымохода следует возвести фундамент. Осуществляется строительство из цельного кирпича или армированного бетонного.

Совет! Высота основания фундамента должна быть 30 и более сантиметров, а ширина, которая на пятнадцать-двадцать сантиметров больше дымоотводного канала, будет оптимальной. На таком фундаменте дымоход будет стоять устойчиво.

Шаг 2. Кладка дымоходного канала.

Второй этап возведения кирпичного дымоотвода своими руками. Кладка

Дымоотвод строится высотой от пяти метров или не ниже конька крыши, так как это играет большую роль в тяге. Выкладываются такого типа дымоотводы исключительно специализированным огнеупорным или полнотельным красным кирпичом. Для их связки используются раствор из цемента и песка или известняка, а для мест с особо высокой температурой нужна специализированная смесь, применяемая для печной кладки.

Для откалывания требуемого кусочка кирпича пригодится шливочно-отрезная машина и маркер (фломастер) для отмерки. Применив эти инструменты, можно создать абсолютно точные по размеру пластины, которые понадобятся в области выдры, а также разделки.

Совет! Швы нужно делать тоньше. Таким образом, сделанный дымоход будет крепче. Ширина швов не должна превышать пятнадцать миллиметров.

Кирпичная кладка дымохода для газового отопительного прибора

Для формирования разделки, а также выдры лучше всего использовать пруты из металла, которые монтируются в кладку из кирпича и так, чтобы они не пересекали дымовой канал. Ширина и толщина дымоходного канала зависят от того, какую шов имеет толщину. Они должны иметь равный размер, чтобы кирпич ложился ровно. Советуем прочитать статью о правильном выборе стального дымохода и добавить ее в закладки.

Совет! Общая толщина кладки должна быть около десяти сантиметров. Это обеспечивает пожарную безопасность.

При строительстве такого дымоотводного канала обязательно нужно оставлять специализированные отверстия для проведения чистки.

Отверстия наверху дымоотводного канала из кирпича для выхода дыма и прочистки

Внутри стенки должны иметь идеально гладкую, а также ровную поверхность, а углы выполняются под 45 градусов. Лучше всего внутренние стенки отштукатурить для гладкости, так как на шероховатой поверхности сажа будет больше оседать, тем самым ухудшая тягу. Это может привести к возгоранию, что небезопасно. Также многие опытные печники рекомендуют белить печку не только внутри, но и снаружи, что позволит сразу определить, где может просочиться дым и сажа.

Этап 3. Закрепление и теплоизоляция.

Если дымоход строится возле стены, его нужно закрепить — это будет надежнее. Для этого нужно применить металлические анкера на расстоянии тридцати сантиметров. Там где будет осуществляться соединение дымохода с потолком, а также крышей, обязательно нужно разместить негорючий материал или стекловату, тем самым снизится риск возгорания.

Советуем прочитать статью: Делаем флюгер на дымоход своими руками.

Кирпичный дымоход должен находиться на полметра выше конька крыши. Верхнюю часть дымоотводного канала следует утеплить и обложить специализированной отделкой для кровли или кирпичом для облицовки.

Крепление кирпичной кладки к стене при помощи анкеров для надежности

Если дымоход будет сделан по всем технологиям, то он будет крепким, безопасным, надежным и прослужит долгое время. Все эти этапы сохраняются, ели нужно возвести дымоход для твердотопливного котла из кирпича.

: этапы строительства кирпичного дымохода

Обложить дымоход кирпичом можно самостоятельно, следуя советам, и сэкономить на вызове профессионалов. Главное при возведении — это построение верного чертежа и наличие свободного времени. Не следует спешить, скорость здесь не лучший показатель, нужно ориентироваться на качество кладки.

Источник: http://kamin-maker.ru/dymokhody/kirpichnye/dymohod-iz-kirpicha-svoimi-rukami-etapy-vozvedeniy/

Дымоход из кирпича своими руками – это просто! Пошаговая инструкция

Каким образом можно самостоятельно создать дымоход для дома с печным отоплением? Задавшись данным вопросом, необходимо понимать, что постройка дымохода требует определенных знаний и умений. Однако, при помощи пошаговой инструкции, у вас появится возможность не только самому изготовить качественный дымоход, но и избежатьзатрат на наймпрофессиональных строителей.

Возможные варианты кладки дымоходного канала
От теории к практике: пошаговая инструкция для создания кирпичного дымоотвода

Кирпичный вариант дымохода закрепил себя с позиции надежного и долговечного решения. Этим обуславливается большая популярность его установки у владельцев каминов, печей и прочих отопительных устройств. Высокий спрос породил большое количество предложений на рынке, относительно услуг постройки кирпичных дымоходов.

Однако зачем тратить средства на строителей, если можно самостоятельно изготовить качественный дымоход?! Единственный момент, который отделяет вас от начала строительства – вопрос о том, каким образом можно его осуществить?! Не теряя времени, давайте шаг за шагом раскроем секреты технологии его изготовления.

(Классический кирпичный дымоход с верхней защитой, предотвращающей попадание влаги внутрь.)
Первичным шагом в деле создания дымохода является определение будущей кладки.

Возможные варианты кладки дымоходного канала

Кирпичные дымоходы являются частью практически каждого частного дома. Традиционно принято начинать строительство конструкции дымохода параллельно всему дому – таким образом, достигается максимальный баланс конструкций.

Среди основных кладок, которые являются актуальными сегодня, находятся:

*Несущая кладка подразумевает создание системы за счет использования стены помещения. Иными словами, роль одной из стен канала будет исполнять стена дома.

(Пример отдельной кладки дымоходного канала.)

Интересный факт! Вне зависимости от типа кладки, кирпичи укладываются одинаковым способом.

Дымоход может быть разделен на несколько технических частей. К ним относятся:

Фундамент.

Данная часть является базовой. Она выкладывается из камня, либо кирпича. Оптимальной высотой фундамента является показатель в 30 см. Геометрически, он исполняется в форме прямоугольника. Длина обеих сторон измеряется, исходя из конструктивных особенностей здания, а также будущей высоты строения.

(пример готового места под фундамент будущего дымохода.)

Канал.

Выкладка канала может производиться как в форме квадрата, так и прямоугольника. Классическим решением являются параметры 14 на 20 или же 14 на 14. Обсуждаемый тип дымохода предпочтительно укладывать ложковым или тычковым способом. Необходимо достижение полной гладкости поверхности.

Для контроля исполнения, в строительстве применяются фиксаторы из дерева или стали. Они поднимаются вверх пропорционально росту конструкции.

Полезная информация! Внешняя сторона должна быть покрыта штукатуркой.

Внутренняя сторона должна остаться не тронутой, так как техническое назначение дымохода предполагает возможность создания химических реакций с покрытием при высоких температурах.

(Использование деревянного фиксатора (шаблона) при укладке дымохода.)

Оголовка (шапка).

Данная часть отвечает за защиту от попадания влаги внутрь. Технически верным способом ее изготовления будет являться конструкция из бетона и стальных прутьев. Края оголовки должны выходить примерно на 5 см за пределы отверстия дымохода. Дополнительно следует позаботиться о возможности качественного выпуска дыма и газовых образований.

Полезная информация! Достижение оптимальных показателей тяги возможно только при условии, если труба находится выше верхней границы дома. Осуществление данной задачи возможно с применением бетонных или стальных насадок. Насадная труба.

Данная часть устанавливается непосредственно на печку. Внутри конструкции насадной трубы есть задвижка. Стыковка печи и трубы должна сопровождаться кирпичной перевязкой, созданной для укрепления узла. Расширение прохода дымохода осуществляется только по наружной части (на 25-40 см). Остальное тело остается без изменений.

Выдра.

Под данным термином подразумевается расширение, используемое для предоставления прохода канала через кровлю. Оно представляет собой создание расширения, благодаря которому промежуток между каналом дымохода и кровлей не пропускает влагу и остается герметичным.

Шейка.

Шейкой называют последнюю часть дымохода, которая выводится на улицу через выдру.

(Пример прямоугольной шейки дымохода из кирпича.)

Флюгер.

Данный элемент является защитой дымохода от проникновения влаги (осадков и проч.) внутрь. Он устанавливается сверху шейки, и представляет собой козырек. Конструкция позволяет направлять воду таким образом, чтобы она не попадала внутрь конструкции, скатываясь сразу на кровлю.

Каждая часть несет определенную функциональную нагрузку, а потому является незаменимой.

От теории к практике: пошаговая инструкция для создания кирпичного дымоотвода

Качественный дымоотвод должен отвечать некоторым требованиям, которые позволят быть уверенным в его исправности и безопасности функционирования. К ним относятся:

герметичность;
пожаробезопасность.

Для их достижения следует уделять внимание каждому шву, а также следовать инструкции и не применять стройматериалы, в качестве которых вы не уверены.
Основой вашего строительства должен быть принцип создания необходимой тяги. Она позволяет не только выводить продукты горения, но и наполнять печь кислородом, который поддерживает необходимый уровень горения топлива.

(Классическая схема кирпичного дымохода.)

Данная схема дымохода обеспечивает тягу при любых погодных условиях, а также позволяет существенно увеличить срок службы, в сравнении с конструкциями из металла.

Три основных шага при постройке кирпичного дымоотвода:

Шаг 1 Подготовительные работы и создание линии фундамента.

(Кирпичный вариант фундамента дымохода.)

Этап должен охватывать полное изучение чертежей, особенностей постройки, а также корректировки функциональной составляющей. Так, к примеру, для дровяных печей потребуется вариант полной кладки. Для газовой печки будет необходимо дополнение в виде металлической трубы. Фундамент создается из кирпичей, либо бетона (с армированием).

Полезная информация! Фундамент по высоте не должен быть менее 30 см. Ширина же обязана быть на 15-20см больше, чем показатели самого канала. При данных расчетах конструкция будет надежно закреплена.

Шаг 2 Создание канала дымохода

(Этап №2 – возведение тела канала.)

Минимальная высота будущего дымохода должна быть не менее 5 метров. В противном случае, он не будет соответствовать нормам по тяге. Для изготовления может использоваться два вида кирпича:

огнеупорный;
полнотелый красный.

Связка может быть осуществлена следующими смесями:

цемент с песком;
известняк.

Однако, определенные участки, которые в большей степени подвержены повышенным температурам, следует применять смесь, созданную специально для укладки печей.

К дополнительным инструментам, которые могут потребоваться вам в работе, относятся:

шлифовочно-отрезная машинка;
маркер (для обозначения границ отрезка).

Важно! Каждый шов должен быть не более 15 мм. В противном случае, конструкция не будет достаточно прочной.

(Вариант кладки для конструкции с газовым прибором.)

Кладка кирпича должна быть максимально ровной, так как от соблюдения пропорций зависит проходимость канала.

Совет! Оптимальным параметром толщины кладки является показатель в 10 см. Именно при подобной толщине можно добиться пожарной безопасности.Дополнительно, дымоход должен обладать отверстиями для возможности его чистки.

(Отверстия в верхней части дымохода, благодаря которым можно своевременно создавать эффективную прочистку канала.) Внутренняя поверхность канала должна быть максимально ровной. Углы должны быть ровно 45 градусов. Подобная жесткость требований объясняется необходимостью создания благоприятных условия для тяги. Любая шероховатость может стать местом скопления отложений, и как следствие, причиной возгорания. Профессионалы советуют производить побелку во внутренней части. Такие меры позволят визуально определять места некорректного вывода продуктов горения.

Шаг 3 Фиксация и создание теплоизоляционного слоя

Если вы выбрали вариант постройки дымохода около стены вашего помещения, следует произвести дополнительные меры для его закрепления. Для этого на помощь приходят специальные анкера, которые крепят кладку к стене. В местах плотного прилегания тела дымохода к смежным конструкциям (крыша, потолок), необходимо произвести отделение их друг от друга стекловатой, либо другим материалом, который не подвержен возгораниям.
Не забываем, что дымоход должен быть значительно выше наивысшей точки крыши. Для фиксации конструкции, выступающая часть канала утепляется и фиксируется специальными материалами для облицовки.

(Крепление кирпичной кладки дымохода к стене при помощи анкеров.)

Соблюдение всех этапов и технологий позволяет произвести прочную конструкцию, которая будет качественно исполнять свои обязанности на протяжении долгих лет. Следует отметить, что данная инструкция является актуальной при необходимости самостоятельной постройки дымохода для кирпичного твердотопливного котла.

Таким образом, постройка кирпичного дымохода собственными руками является возможной. Главное – создание хорошего чертежа, который отвечает всем требованиям безопасности и конструктивным особенностям дома, а также четкое следование инструкции. Наличие времени будет вашим преимуществом, так как кирпичная кладка требует усердности и внимательности, которые впоследствии станут залогом качества работы вашего дымохода.

Остались вопросы? С радостью поможем!

Источник: https://KaminOchag.ru/kontent/stati/dyimoxodyi/dyimoxod-iz-kirpicha-svoimi-rukami.html
