Как собрать дымоход сэндвич своими руками?

Устанавливаем дымоход из сэндвич-трубы своими руками: пошаговая инструкция

Основные составные части такого типа дымохода

Разобраться в подобной конструкции достаточно просто. Она состоит из нескольких модулей, складываемых вместе и образующих трубу. Так, в модули объединяются сэндвич трубы, включающие три слоя:

• Внутренняя часть из стойкой к огню и образованию ржавчины стали.
• Утеплитель для трубы из базальтового волокна или пенополиуретана.
• Внешняя часть, закрывающая теплоизоляцию. Для ее формирования используют нержавеющую или оцинкованную сталь.

В дымоходе сэндвич-трубы скрепляются особым составом по типу канализационных труб, поэтому одна часть трубы должны иметь форму раструба, другая — сужаться.

Если необходимо осуществить поворот канала, к конструкции добавляются также утепленные отводы под углами 45 и 90 градусов. Помимо этих основных элементов для возведения дымохода сэндвич понадобятся тройники, узлы для отвода конденсата и материалы для крепежа.

Совет: Создавая сэндвич-дымоход своими руками, можно приобрести готовые узлы для прохода конструкции через перекрытия и крышу.

Как можно заметить, устройство подобного вида дымохода достаточно простое и содержит качественные материалы, что позволяет выделить несколько достоинств:

• Быстрота возведения.
• Долговечность и эффективная работа.
• Безопасность за счет низкой температуры внешней части трубы.
• Возможность придания эстетичного внешнего вида.

Важным преимуществом дымоходов из сэндвич-труб является то, что при работе котла или печи они не будут нагреваться настолько сильно, что можно будет получить ожог от соприкосновения.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Ставим теплообменник на дымоход самостоятельно

При монтаже следует помнить о ряде основных рекомендаций:

• Сэндвич-труба не должна вплотную соприкасаться с топочным агрегатом, поэтому в качестве первого участка следует выбирать другой материал, например, нержавеющую сталь.
• Кроме того защищенными от соприкосновения с сэндвич трубой должны быть легковоспламеняющиеся части дома — балки, перекрытия, кровля и стены из дерева. Поэтому прежде чем утеплить дымоход, нужно в подобных местах учесть необходимость покрытия трубы дополнительным слоем термоизоляции.
• После соединения сэндвич труб необходимо замазать швы огнеупорным герметиком, который повысит прочность и безопасность крепления.

Важно: Если выбран данный тип дымохода, он должен полностью, за исключением первого колена, состоять из сэндвич труб. Вставлять между ними простые не рекомендуется, поскольку это может привести к нарушению работы и разгерметизации.

Дымоход периодически нужно будет очищать от сажи и конденсата, поэтому в конструкции необходимо предусмотреть тройник для ревизии с дверцей и конденсатосборник.

Пошаговая инструкция по сборке сэндвич-дымохода

Перед началом любых работ по строительству нужно составить план и произвести расчеты, и возведение трубы не является исключением. Так как собрать дымоход сэндвич необходимо для конкретной печи или котла, нужно определить сечение и длину в зависимости от мощности устройства.

Советуем изучить информацию о ремонте дымохода своими руками в дополнение к данной статье.

Выбор размера сечения

Основное правило гласит, что чем больше мощность печи, тем большим должно быть сечение. Для маркировки обычно определяются два параметра — внешний и внутренний диаметры трубы. Чаще всего первый показатель дымохода сэндвич — 180 мм. Внутреннее сечение для не слишком мощного агрегата можно выбирать равным 120 мм, а для более производительного — трубу 150 мм.

Внешнее и внутреннее сечение трубы

Определение длины трубы дымохода

Определение высоты производится не только по полному замеру конструкции, но и по ее возвышающейся над крышей части:

• Полный размер трубы дымохода сэндвич должен быть равен 5 м или больше. При выборе меньшего параметра, печь будет функционировать неправильно и может даже оказаться небезопасной.
• Выбирая высоту возвышающейся над кровлей части трубы для покрытых огнеупорным покрытием крыш можно остановиться на высоте в полметра. Однако если покрытие может воспламениться, этот параметр следует увеличить.

Важно: Если труба должна менять свое направление с вертикального, правильней всего будет организовать угол до 90 градусов с длиной трубы не более метра.

Монтаж вертикального сэндвич-дымохода

Производится путем последовательного надевания одного элемента сэндвич трубы на другой:

• На котел или печь устанавливается первый элемент из нержавеющей стали, он закрепляется хомутами.
• Снизу вверх надевают сэндвич элементы, герметизируются швы.

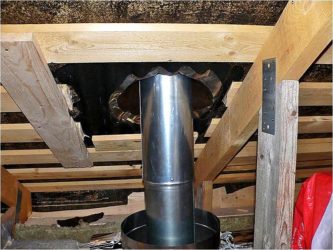

Для перехода трубы через крышу нужно заранее подготовить патрубок и широкую пластину из стали, стойкую к образованию коррозии.

• В кровле по диаметру трубы создается отверстие, в которое с помощью саморезов монтируется патрубок. Швы герметизируются.
• На выходящей части патрубка ставится новая часть стояка и «юбка» для гидроизоляции.
• Сверху на последнюю трубу сэндвич монтируется оголовок.

: монтаж сендвич-дымохода

В процессе работы и по ее завершению необходимо проверить правильность установки с помощью уровня.

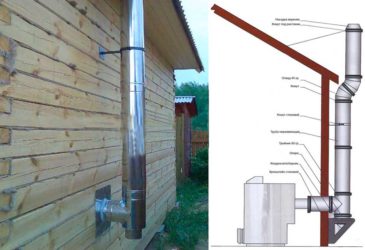

Формирование выходящего через стену дымохода из сэндвич трубы

Если было принято решение вывести дымоход через стену, необходимо:

• С помощью брусков или других специальных элементов укрепить пространство вокруг места вывода трубы.
• Отделать стену вокруг фанерой, добавить асбестовый лист и оцинкованный металл.

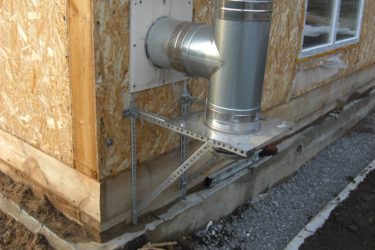

• Установить кронштейн с полозьями, который поможет провести трубу через стену.
• На кронштейн вмонтировать тройник для присоединения трубы.

Все металлические части крепления сэндвич трубы следует покрыть специальным лаком, который не допустит образования коррозии.

• Конец выведенной наружу трубы оснащается конденсатором.
• Продолжается сборка частей — сэндвич труб. При этом их нужно крепко привинчивать к стене с помощью несущей фермы и анкерных винтов.
• Верхняя часть, как и в случае выводимого через крышу дымохода, оснащается оголовком.

Этот материал отлично дополнят следующие публикации:

• Обзор дымоходов для печи из различных материалов
• Правила установки дымоходов: выводим дымоходную трубу через стену

По внешней оценке все части могут быть надежно скреплены, а угол может показывать ровное направление трубы, но дымоход при этом может все равно работать некорректно. Отыскать причину и устранить проблему можно следующим образом:

Совет: Очистку трубы нужно производить каждый год по одному разу, либо дважды, если профилактический осмотр в начале отопительного сезона покажет, что внутри скопилось много выделяемых при горении веществ.

Основные швы сэндвич-трубы

• Если несмотря на наличие утеплителя внутри трубы все равно образуется конденсат, следует произвести дополнительное утепление.

Внимательное отношение ко всем деталям во время составления чертежей и выполнения работ обеспечит долговечное пользование отопительной системой без сбоев и проблем.

Источник: http://kamin-maker.ru/dymokhody/dymohod-iz-sendvich-truby-sobiraem-i-uteplyaem-sam/

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Отопление

Подписаться

Твинуть

Законтачить

статьи

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

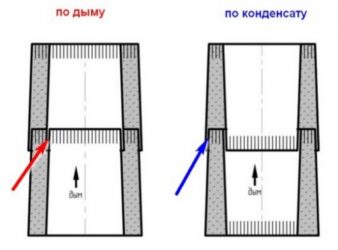

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

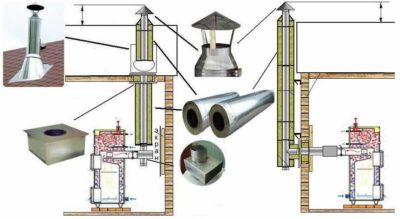

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

по теме «установка сэндвич-дымохода»:

Установка дымохода сэндвич своими руками — Школа по утеплению дома

ДымоходУстановка дымохода сэндвич своими руками

Установка дымохода сэндвич своими руками не представляет собой ничего сложного – необходимо лишь собрать все конструктивные элементы и дополнительные детали в требуемой последовательности. Безусловно, здесь присутствует ряд моментов, которые обязательно следует учесть, поэтому вначале ознакомимся с устройством таких дымоходов.

Сэндвич дымоход своими руками

Конструктивные особенности сэндвич дымохода

Благодаря британцам все конструкции, которые состоят более чем из трех слоев, именуют «сэндвичами». И, конечно же, существует с подобным названием и дымоход, где между двумя контурами наличествует термоизоляционный слой (преимущественно из материалов на основе базальта).

Благодаря этому продукты сгорания максимально эффективно удаляются из топочной камеры, так как:

1. внутренние поверхности отлично переносят воздействие конденсирующейся влаги и высокой температуры;
2. термоизоляционный слой предотвращает перегревание внешнего контура;
3. достигается отличная тяга;
4. особенности конструкции не позволяют влаге попадать на термоизолятор.

Внутренняя часть дымохода изготавливается из нержавеющей стали, а она, как известно, устойчива к образованию ржавчины. Что касается внешнего, то его нередко производят из оцинкованной стали, которая менее прочна, зато стоит дешевле. Следовательно, вам придется выбирать между качеством (читай: нержавейкой) и экономией (оцинковкой). И если внутренние трубы в первую очередь обязаны хорошо выносить критические температуры, то внешние должны быть именно прочным, дабы форма всей конструкции не менялась.

Кроме самого дымохода, во время установки вам понадобится:

1. специальный «переходник» для прохождения сквозь крышу;
2. кронштейны для фиксации труб;
3. платформа для разгрузки – она позволит равномерно распределить вес и избавить основание от нагрузки;
4. ревизия с окошком для очистки;
5. хомуты для крепления конструктивных элементов;
6. переходники;
7. колено на 90 либо 45 градусов (в целях изменения направления дымохода);
8. переходники.

Сэндвич-дымоход обеспечивает отличную термолизоляцию, поэтому его вполне можно устанавливать даже снаружи дома. Но функционировать он будет намного лучше, если установить его в доме, в максимальной близости к источнику тепла (это минимизирует теплопотери).

СНиП и технические характеристики базальтового термоизолятора

Толщина «начинки», то есть термоизоляционного базальтового слоя, может колебаться в пределах 2,5-6 сантиметров. Более того, даже сечение изделия может быть разным. И дабы установка дымохода была выполнена в точности согласно СНиПу, нужно учесть еще и мощность отопительного прибора.

1. Если она менее 3,5 киловатт, то сечение дымоходной трубы должно составлять 14х14 сантиметров.
2. Если мощность превышает 3,5 киловатта, но при этом меньше 5,2 киловатт, то сечение должно составлять 20х14 сантиметров.
3. Наконец, если она колеблется между 5,2 и 7 киловаттами, то сечение должно составлять 27х14 сантиметров.

Но установка дымохода сэндвич своими руками выполняется преимущественно с изделиями круглого сечения. В подобных случаях вначале вычисляется площадь сечения в соответствии со СНиПом, а уже затем подбираются изделия с нужными показателями.

– Сэндвич дымоход

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Месторасположение

1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

О чем еще следует знать?

1. Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
2. Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
3. Нельзя, чтобы в конструкции были уступы.
4. Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление. При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
5. Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
6. При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
7. Отрезки трубы, которые под уклоном, не должны быть шероховатыми. Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

1. фланцевое;
2. по конденсату;
3. байонетное;
4. по дыму;
5. и, наконец, по холоду.

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе.

Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью.

Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Инструкция по установке сэндвич-дымохода

В процессе установки нет ничего сложного, никакие специальные навыки для этого не требуются. Данная конструкция пожаробезопасна, поэтому с монтажом справиться и человек, далекий от строительных дел.

Первый этап. Соединение деталей

При установке вы обязательно заметите, что один конец каждой трубы заужен, то есть имеет меньший радиус. И именно этот конец следует вставлять в предыдущий отрезок. По этой причине в готовой конструкции практически не будет собираться сажа, а конденсат будет выводиться легко (для последнего желательно все же установить специальные тройники).

Второй этап. Вывод дымоходной трубы

Эту процедуру можно выполнить одним из двух способов:

1. через стену;
2. через крышу.

Ознакомимся подробнее с каждым из вариантов.

Вариант №1: вывод через стену

В данном случае всю конструкции придется разобрать и закрепить так называемые посадочные для кронштейнов. После этого собирается внешний кронштейн, к нему крепится пара уголков, образуя «полозья» (так тройник можно будет беспрепятственно двигать в ходе установки, при этом ничего не будет застревать).

Сама стена закрывается листом фанеры толщиной в 1 сантиметр, а поверх шурупами крепится асбест. Далее устанавливается лист оцинкованной стали размерами в 12х20 сантиметров. В этом листе проделывается отверстие квадратной формы для вывода трубы, после чего он также крепится с помощью шурупов. В конце кронштейн покрывается специальным антикоррозийным лаком. В отверстие вставляется переходник, в нем проделывается отверстие, и затем на него надевается труба.

Также в сооружении дымоходов существует такое понятие, как уступка. Это пространство, обязательно оставляемое между поверхностью стены и трубой.

Таблица. Основные требования к уступке (ее еще называют отступкой)

Вариант №2: вывод через кровлю

Такая установка дымохода сэндвич своими руками тоже возможна. В таком случае берется лист стали и прикладывается к отверстию для вывода изнутри. Выводится дымоход и лишь затем лист фиксируется к кровле. При необходимости он дополнительно заводится под край.

В случае если крыша сделана из горючего материала, то ее дополнительно защищают от воспламенения. С этой целью дымоход оснащается гасителем искр.

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Этап четвертый. Окончание работ

По завершении сборки конструкции удаляется защитная пленка. Помните о том, что в идеале длина конструкции должна составлять примерно 6 метров от колосника. Помимо того, все стыки и зазоры следует тщательно герметизировать.

С этой целью используется специальный огнеупорный герметик, который способен выдерживать температуру минимум в 1000 градусов. Нанесение герметика выглядит следующим образом.

1. Если трубы внутренние, то на внешнюю поверхность верхнего элемента.
2. Если внешние, то просто на внешнюю поверхность.
3. Если речь идет о переходе с обычной трубы на сэндвич, то извне, по окружности.
4. А если соединяется обычная труба или прочие модули, то так, как описано в предыдущем варианте.

По окончании всех работ небезопасные зоны конструкции в обязательном порядке проверяются на температуру. Помимо того, в дымоходе следует предусмотреть еще и ревизию, дабы в дальнейшем не было никаких трудностей с осмотром и чисткой. Ревизия может представлять собой как небольшое отверстие с дверкой, так и съемный модуль.

– Установка сэндвич дымохода своими руками

Оформление вывода на крышу

Данный этап, то есть вывод конструкции на кровлю, является самым сложным, поэтому ему следует уделить особое внимание. Для вывода понадобится специальное приспособление, именуемое крышкой разделкой. Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога.

Вначале место, где труба будет выводиться на кровлю, размечается при помощи карандаша или маркера. Далее согласно разметке изнутри проделывается отверстие. Важно, чтобы оно идеально подходило для свободного прохождения сэндвич-дымохода.

Затем изнутри крепится лист металла, а извне – описанная выше разделка. Далее конусный элемент разделки корректируется согласно конкретному углу наклона поверхности, а края заводятся под конек.

Для улучшения герметичности соединения разделки с трубой применяется регулируемый фартук. По окончании монтажа фартука можно приступать к установке следующего элемента. Труба наращивается до требуемой высоты, после чего поверх устанавливаются нужные приспособления (о них мы уже говорили).

В качестве заключения. Особенности использования

В ходе эксплуатации в конструкции скопится сажа, способная уменьшить показатель полезного сечения или даже стать причиной воспламенения. По этой причине следует производить чистку сэндвич-дымохода хотя бы дважды в течение сезона отопления. А для этого используется предварительно обустроенная ревизия.

Как видим, процесс установки не является сложным или трудоемким, так как конструкция весит немного. И если вы уже подобрали подходящий вариант и приобрели все необходимое, тогда смело приступайте к делу! Удачи в работе!

Источник: https://v-teplo.ru/montazh-dymoxoda-sendvich-svoimi-rukami.html

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы.

У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня.

А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Источник: https://tvoya-banya.ru/delaem_pech/sendvich-dymoxod-svoimi-rukami.html

Установка сэндвич дымохода своими руками

Установка сэндвич дымохода в наши дни очень популярна. И дело не только в эстетичном виде такой конструкции, в ее практичности и функциональности, но и собственно в том, что ее непосредственный монтаж можно производить своими руками.

То есть, проще говоря, сборка «сэндвич» дымохода не требует каких-либо серьезных строительных навыков. Все его элементы может воедино правильно собрать даже новичок в строительном ремесле. Но простой монтаж не единственный плюс этой конструкции.

Дымоход для сэндвич котла

Дымоходы данного типа не имеют конденсата вообще, уровень образования сажи минимален, пожарная безопасность на высоком уровне. Кроме того, обслуживать «сэндвич» дымоход в целом, и все его составные элементы в частности, тоже можно своими руками не привлекая специалистов.

В данной статье мы поговорим о том, как собрать дымоход такого типа своими руками.

Соединение конструкции

Сразу нужно сказать, что монтаж дымохода типа «сэндвич» прост. Предельно прост! Учитывая то, что так называемые «сэндвич-трубы» достаточно сильно защищены от пожаров, что снижает все риски связанные с возгоранием, собрать их правильно без проблем в будущем может даже неопытный строитель.

Монтаж дымохода вида «сэндвич» своими руками всегда делается снизу вверх. То есть от печи и до кровли. При этом внешнюю трубу следует своего рода «надевать» на внутреннюю. Но обо всем по порядку.

Сборка начинается с установки зауженной трубы (у нее наиболее маленький радиус) в предыдущую трубу (о чем мы писали выше).

Учитывая то, что в дымоходе со временем лишь незначительно накапливается сажа, из него предельно просто выводить конденсат. Но для этого необходимо установить своими руками дополнительные специальные тройники.

После этого следует решить, через что будет выходить дымоход? Если через стену, тогда необходимо будет ее разобрать и затем укрепить своими руками посадочные под так называемый «кронштейн» места.

Далее следует собрать необходимый кронштейн и добавить к нему два угла в виде полозьев. Нужно это для того, чтобы затем, производя монтаж, можно было беспрепятственно передвигать тройник дымохода и его отдельные элементы из «сэндвич-трубы» своими руками.

Саму стену рекомендуется предварительно закрыть фанерой с толщиной примерно в один сантиметр. Но еще лучше после этого по всей ее площади зафиксировать шурупами асбестовый лист. Поверх нужно положить цельный лист оцинкованного вида металла габаритами 2 х 1,20 сантиметров.

В листе необходимо прорезать своими руками квадратное отверстие для последующей установки проходника, после чего сделать крепление шурупами. Последним пунктом нужно покрыть кронштейн специальным строительным лаком по металлу, дабы защитить его от явлений коррозии.

После всего этого остается лишь произвести монтаж переходника (и просверлить в нем отверстие) и затем в просверленное отверстие надеть сам «сэндвич».

Не забывайте, что производя монтаж дымохода правильно нужно помнить о таком строительном термине как «уступка». Уступкой называют пространство, которое заблаговременно оставляют между дымовым каналом и, соответственно, стеной здания.

В случаях, когда «сэндвич-трубы» проводить нужно не через стены, а через крышу, применяется несколько другой подход. Первым делом берется оцинкованный стальной лист, который прикладывается изнутри к отверстию и потом производится вывод трубы.

Сэндвич дымоход в перекрытии

Только после этой манипуляции следует делать монтаж листа на плоскости крыши. Делать все это необходимо предельно аккуратно и правильно.

При необходимости оцинкованный стальной лист дополнительно заводят под край кровли. Но здесь, вестимо, важно помнить, что если у бани крыша является плоской, то дымоход над ней следует делать выше одного метра.

В случаях, когда высота дымохода от кровли до так называемого «дефлектора» превышает 1,2 метра, следует затем установить растяжки со специальными строительными обжимными хомутами.

При использовании кровли из пожароопасных материалов ее необходимо обязательно защитить от вероятного возгорания.

Для этого предварительно на дымовую трубу устанавливают различные дополнительные элементы. Такие, например, как дефлектор с сеткой-искрогасителем имеющим мелкие ячейки (это наиболее предпочтительный вариант).

к меню ↑

Закрепление дымохода

Все тройники конструкции, «колена» и другие различные элементы фиксируются хомутами, а тройник и вовсе фиксируется опорным кронштейном. В случаях, когда верхняя часть устанавливаемого дымохода остается незафиксированной ее настоятельно рекомендуется своего рода «подстраховать».

Для этого устанавливаются растяжки по 120 градусов. В целом, фиксировать стыковочные соединения нужно приблизительно так:

• «Сэндвич-трубы» — применяя обжимные хомуты;
• Трубы с прочими элементами — теми же хомутами, но только с обеих сторон;
• Переходники и тройники — точно так же, как и в пункте выше.

Кстати, опорный кронштейн для «сэндвич-дымохода» можно изготовить и самостоятельно. Для этого следует взять два уголка по 30 и 50 миллиметров соответственно и затем, применяя болгарку, дрели и болты типа «М10» — «М8» создать сам кронштейн.

к меню ↑

Применение герметика

После окончания процесса монтажа следует в обязательном порядке снять с труб защитную пленку. При этом наиболее предпочтительной длиной дымохода является длина от 5 до 6 метров от колосника печи и до ее оголовка. Не следует забывать и о том, что обязательно нужно герметизировать все имеющиеся швы и зазоры.

Для произведения герметизации можно применять жаропрочный герметик. Такие герметики выпускаются и специализированными, исключительно для дымоходов.

Герметик должен быть обязательно рассчитан на условную температуру не менее чем 1000 градусов по Цельсию. Наносить его нужно следующим образом:

• Для внутренних труб — герметик наносится на наружную поверхность верхней соответственно внутренней трубы;
• Для наружных труб — герметик наносится по наружной поверхности;
• При переходе с так называемой «одностенной» на «двустенную» трубу герметик нужно наносить снаружи по окружности;
• При фиксации одностенной трубы и прочих модулей и элементов герметик наносится точно так же, как и в предыдущем пункте.

Сэндвич дымоход своими руками

После того, как герметизации будет произведена, следует проверить наиболее опасные локализации нагрева вашего установленного дымохода на температуру. А для того, чтобы в будущем процесс чистки дымохода был наиболее простым и легким в нем нужно сделать ревизию.

Ревизией в данном случае называют съемную часть или специальное отверстие с дверцей.

Как вы можете видеть, монтаж и обустройство дымоходов типа «сэндвич» предельно прост и легок именно за счет простоты конструкции и предельно легком ее весу.

к меню ↑

Отзывы покупателей

Существуют многочисленные отзывы от счастливых покупателей дымохода типа «сэндвич». Они преимущественно положительные, и лишь предельно редко, в порядке исключения, встречаются негативные отзывы. Как правило, они связаны с производственным браком полученной конструкции дымохода и ее отдельных элементов.

Представляем вашему вниманию некоторые из отзывов:

Виктор, 42 года, Москва:

Спорить не буду, сэндвич дымоходы Феррум действительно стоящая вещь. Они не просто дешевы и просты в монтаже, но и обладают многочисленными техническими преимуществами перед аналогами.

Мы с друзьями установили такой дымоход в сауне можно сказать за один день. Еще один день ушел на неторопливую и аккуратную герметизацию стыков. В целом, я, как и друзья, очень остался доволен данным видом дымохода.
Александр, 35 лет, Екатеринбург:

У нас в сауне дымоход типа «сэндвич» стоит уже 12 лет и ни разу еще не подводил. Но здесь, как мне кажется, важна не только сама конструкция дымохода, но и то, насколько качественные материалы в нем используются.

В моем случае все отлично, хотя у знакомого и попался брак. Справедливости ради магазин обменял его на новый, не бракованный товар. В общем «сэндвич» дымоходы действительно отличная и качественная вещь.

к меню ↑

Инструкция по монтажу сэндвич дымохода (видео)

Портал об отоплении » Дымоходы

Источник: http://StroyPotencial.ru/dymoxody/sandvich.html
