Как вывести трубу через крышу из профнастила?

В этой статье:

Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из профнастила и изоляции от содержимого кровельного пирога.

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы гидроизоляции.

Разновидности

Элементы различаются между собой по материалу изготовления:

Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

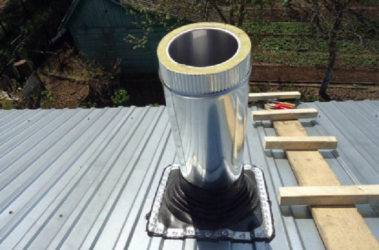

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

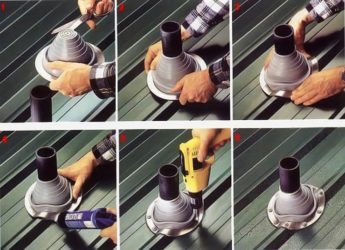

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

2017-01-14

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/kak-vyvesti-trubu.html

Проход дымохода через кровлю из различных материалов: правила и примеры + фото

Установка трубы на крыше – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через кровлю, чтобы соблюсти нормы СНиП, а также обезопасить конструкцию от проникновения влаги и возможности возгорания.

Качественно сделанный проход дымохода через крышу – это гарантия длительной службы печи и кровли

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

непосредственно в коньке;
на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крыши

При этом нужно соблюсти такие строительные нормы:

Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.
При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.
Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крыши

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход ни в коем случае не касается кровельного покрытия напрямую

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

Последствия неправильного монтажа можно увидеть в видеоролике:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлю

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлю

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Проход сендвич-дымохода через кровлю показан в видеоролике:

Особенностью организации прохода сэндвич дымохода является установка ППУ – потолочно-проходного узла. Это устройство защищает от высокой температуры все деревянные элементы, через которые проходит дымоход. Оно представляет собой металлическую конструкцию с определенным диаметром, через которую нужно пропустить трубу. Материал её изготовления – оцинкованная сталь или минерит. Внутренняя поверхность узла выкладывается теплоизоляцией.

Потолочно-проходной узел для круглой трубы На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

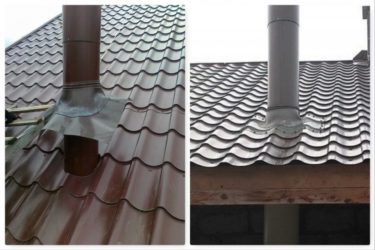

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу

Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
После установки галстука и внутреннего фартука укладывается металлочерепица.
Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию дымохода на крыше.

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулин Это может быть интересно! В статье по следующей ссылке читайте про дымоход для газового котла в частном доме.

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.
Устанавливается опалубка.
Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.
Кровельное покрытие заводится на стенки.
Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.
На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансов

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.
Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.
В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.
Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.
Короб заделывается огнестойким материалом для термоизоляции.
Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходник

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про современный дом-шале в горах.

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/prokhod-dymokhoda-cherez-krovlyu/

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

легкий вес;
продолжительный эксплуатационный период;
внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

Сначала перманентным маркером отмечают место ее выведения на кровлю.
Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.

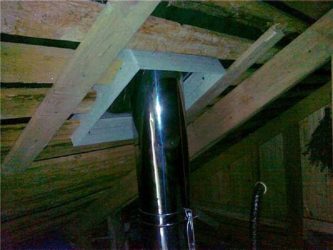

Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
В короб плотно насыпают керамзит или пользуются минватой.
На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Источник: https://kryshadoma.com/dymokhod/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila-izbegayte-oshibok.html

Как правильно вывести дымоход через кровлю из профлиста

Профилированный лист уже много лет является одним из самых популярных, доступных и распространенных. Он очень широко применяется для покрытия крыш благодаря длинному ряду положительных свойств, отличных технических и эксплуатационных данных: легкий вес, удобство установки, привлекательный внешний вид, богатый выбор цветов, высокое качество напыления, предохраняющее от коррозии и длительный срок службы.

Несмотря на высокое качество крыши из профнастила, существуют и некоторые слабые моменты, на которые необходимо обратить особое внимание – стыковки. В этих местах наиболее часто может возникнуть течь, проникновение влаги, порча стропил и покрытия.

Виды дымоходов

Дымоотвод является важным элементом отопления и одним из главных узлов кровли в месте ее стыковки с профлистом. Частные дома, загородные коттеджи, дачные постройки, гаражи, бани, сауны – все строения с автономным обогревом нуждаются в правильном и безопасном монтаже дымоходов.

При строительстве нового здания или полной реконструкции всей системы местоположение дымоотвода и его вывод проектируются заранее. Нужно строго соблюдать последовательность установки, обеспечить полную герметичность стыков. Правила и требования регламентированы СНиП 41-01-2003.

В соответствии с материалом изготовления различают следующие виды:

кирпичные;
стальные однослойные;
модульные многослойные;
дымоходы-сэндвичи.

Требования к установке дымохода

Для того чтобы вывести трубу через профлист, прежде всего надо определиться с местом расположения относительно конька, так как от этого зависит и высота:

если труба находится ниже конька на расстоянии до 1,5 м, она должна быть выше уровня кровли на 30 см;
в случае расположения дымоотвода на расстоянии от 1,5 до 3 м – высота тубы = высоте крыши;
если удален от конька на 3-10 м, то высота должна быть ниже уровня кровли на 12 градусов.

Модульный тип представляет собой многослойную трубу: пласт из листового металла, огнеупорной глины (шамот), корпус из облегченного бетона и прослойка базальтового утеплителя. Модульные системы состоят из различных узлов – тройников, переходников, колен и изготавливаются из разнообразных материалов. Их преимуществом является возможность сборки конструкции любой степени сложности. Если внутренний слой выполнен из глины, то такой дымоход называют шамотным.

Монтаж и герметизация

Принцип установки труб с круглым сечением один и тот же, независимо от материала изготовления. Самый сложный процесс – вырез аккуратного отверстия в профлисте. Диаметры трубы и выреза должны соответствовать друг другу. Изоляцию осуществляют при помощи специального уплотнителя Мастер-Флеш, который представляет собой ступенчатую пирамиду из резины или силикона. Эта насадка обеспечивает полную герметизацию зазора, устойчива к любым погодным условиям и выдерживает перепады температур от -70 до +135 градусов. Основание уплотнителя выполнено из мягкого алюминия, внутренняя сторона гофрированная.

Мастер-Флеш плотно надевается на трубу (диаметр должен быть на 20 % меньше, чем у дымохода, а для легкого скольжения на поверхность наносят небольшое количество жидкого мыла или средства для мытья посуды – так советуют опытные мастера). Затем основание обжимают по профилю настила, приклеивают при помощи силикона и во впадинах фиксируют саморезами.

Место примыкания трубы и верхнего кольца пирамиды уплотнителя также герметизируют жидким силиконом.

Проход трубы через крышу бани

Первостепенной задачей является правильно вывести дымоотвод, обеспечить пожарную безопасность и изоляцию стыка. Правила и принцип монтажа те же, что и для дома – располагать как можно ближе к коньку, чтобы избежать нагрузки больших снежных подушек и установки снегозадержателей. Если конструкция односкатная, самым оптимальным вариантом будет разместить трубопровод как можно ближе к самой верхней части.

Необходимо учитывать функциональные особенности строения – кровля бани предусматривает наличие объемного слоя утеплителей для обеспечения усиленной теплоизоляции помещения. Чтобы гарантировать пожарную безопасность и не нарушать целостности теплозащитного слоя, трубу лучше выводить через специальный короб. Его монтируют между стропил, размещая дополнительные опоры и поперечные балки с таким расчетом, чтобы минимальное расстояние от дымохода до горючих материалов было не меньше 13-25 см. Затем трубу фиксируют на поверхности профлиста при помощи фартука, герметизируют все зазоры и стыки.

Как вывести дымоотвод через крышу гаража?

Чаще всего для облегчения монтажных работ устанавливают односкатные системы. Вывод печной трубы в отапливаемом помещении имеет свои особенности, так как связан с прохождением через железобетонное перекрытие + кровельное покрытие.

Для этого в бетонное перекрытие вставляют специальную металлическую гильзу и выводят ее через крышу в гараже из профнастила. Стык с материалом осуществляют по обычной схеме с Мастер-Флешем, тщательно герметизируют. Пространство между гильзой и железобетоном плотно конопатят негорючим базальтовым теплоизолятором, заделывают цементным раствором. Дымоход изолируют при помощи асбестовой ленты (шнура), выводят на кровлю через гильзу. Таким образом обеспечивают герметизацию стыка и утепление трубопровода.

Что учесть, рекомендации

Место установки печи, камина или другого отопительного сооружения, вывод необходимо планировать заранее, чтобы иметь возможность учесть все нюансы:

труба должна располагаться в северной части крыши, максимально близко к ее коньку (50-80 см);
чем меньший отрезок дымоотвода находится в холодной зоне, тем меньше образуется конденсат и сажа;
чем ниже к свесу кровли – тем больше нагрузка снега и сточной воды, угроза течи, разгерметизации стыков;
место для трубы желательно выбирать так, чтобы она находилась на расстоянии минимум 5-10 см от элементов стропильной системы – лучше перестраховаться от возможного самовозгорания, даже если дымоход защищен слоем утеплителя. Для этого можно воспользоваться угловыми деталями и задать уклон на 45° или 90°.

Сложность вывода дымоотводов заключается именно в надежной изоляции стыков. Современные технологии монтажа, разнообразие доборных элементов и жаростойких герметиков позволяют без труда решить эту проблему, обеспечить безупречную гидроизоляцию, длительный срок службы.

Источник: http://stroitel-list.ru/proflist/kak-pravilno-vyvesti-dymoxod-cherez-krovlyu-iz-proflista.html

Герметизация трубы на крыше из профнастила — Кровля и крыша

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”).
Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

На коньке. Это самое практичное место для выведения трубы. В таком случае не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

Как заделать проход прямоугольной трубы – герметизация

Для организации дымохода и вентиляции часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.

Для оформления стыка фартуком потребуется выполнить следующие действия:

Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
При размещении нижней части фартука соблюдают нахлест в 10-15 см.
Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Источник: https://krovlyaikrysha.ru/germetizatsiya-trubyi-na-kryishe-iz-profnastila.html
