Герметизация печной трубы на крыше: материалы и этапы работ, фото и видео

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

С чего начинается гидроизоляция

Отопительные приборы будут работать в безопасном режиме только при условии, что гидроизоляция проведена правильно и с учетом всех имеющихся правил и рекомендаций. Гидроизоляция проводится с учетом:

Между системой стропил и крышей должно сохраняться определенное расстояние, которое зависит от используемых материалов. Горючие – 150-300 мм, негорючие – 100-250 мм.
Последовательность слоев в кровельном пироге нельзя нарушать. Нужно перекрыть влаге возможность проникнуть внутрь составленного пирога, так как любая жидкость станет причиной скорейшего разрушения слоев. Изоляция должна быть отделена от трубы при помощи зазора. В противном случае есть вероятность возникновения пожара, так как большинство материалов для изоляции горючие.
Короб – это требуемое приспособление для отделения крыши от трубы. Расстояние должно составлять около 150 мм. Внутри созданный короб заполняется любым теплоизоляционным материалом, который облагает негорючими свойствами.

Пленки, выполняющие задачи изоляции, должны быть разрезаны «конвертом», после чего подтягиваются к поперечной балке так, чтобы ее можно было прикрепить при помощи гвоздей. Гидроизоляция должна быть зафиксирована обрешеткой, пароизоляция – специальной рамкой. Все стыки короба и слоев изоляции должны быть окантованы специальными лентами.

Герметизация дымохода – это непростой процесс и требует определенных навыков и знаний

Как проводится

Если же владелец объекта заметил, что возле трубы появляется протечка, то в большинстве случаев причиной является некачественная герметизация крыши. Чтобы избежать протечек, специалисты устанавливают фартуки. Монтаж должен производиться в соответствии с алгоритмом:

Необходимо уложить дренажный желоб. Он требуется для отвода влаги из трубы.
Для обеспечения максимальной герметичности стыка кровельного покрытия и дымохода используется внутренний фартук для трубы на крыше.
Нужно вырезать подложку из гидроизоляции, которая должна быть размещена под нижней кромкой фартука. Если же крыша покрыта листовым материалом, то край подложки нужно вывести между листами снизу. Обязательно нужно создать бортик для направления воды по скату.
Кровельное покрытие должны быть уложены вокруг трубы.
По идентичному алгоритму устанавливается внешний фартук. Различие заключается только в закреплении верхней кромки к дымоходу.
Изоляционный фартук может быть создан вручную или приобретается готовый вариант. Дымовая труба должна проходить внутри фартука.

Крепление фартука к трубе На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Используемые материалы

Используемые материалы для герметизации делятся на три типа, каждый из которых имеет свои преимущества и недостатки.

Вата

Представляет собой рулон или укороченные волокна. Положительные качества ваты:

звукоизоляция;
низкая плотность;
огнестойкость;
плотно прилегает к поверхностям;
пониженная теплоемкость;
пониженная теплопроводность;
стойкость к физическому воздействию (удары, вибрация);
стойкость к химическому воздействию;
термостойкость;
эластичность;
электроизоляция.

Вата – наиболее распространенный материал для утепления

Рулонные фильтры

Представляют собой муллитокремнезистый состав, который включен в волокна состава. Положительные качества рулонных фильтров:

гибкость;
допустимо использование неорганического клея;
легко режутся;
можно плотно зафиксировать механическое крепление.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Асбестовые и каолиновые плиты

При изготовлении используется муллитокремнезистое волокно. Минусом плит является невосприимчивость щелочей и кислот при высоких температурах. Для устранения недостатка потребуется устанавливать дополнительную изоляцию. Положительные качества плит:

звукоизоляция;
низкая плотность, но выше чем у ваты;
низкая теплопроводность;
стойкость в физическому воздействию, например, вибрациям;
устойчивость к пару, воде и маслам;
устойчивость к расплаву цветных металлов;
эластичность;
электроизоляционные свойства будут сохраняться при температуре до 800 градусов по Цельсию.

Возможные способы устранения зазоров

Существует три способа для устранения зазоров между трубой и крышей:

Специальный фартук, выполняющий защитные свойства. Его можно приобрести в специализированном магазине или соорудить.
Проход из нержавеющей стали. Накидывается на саму трубу, после чего появившееся место стыка нужно закрыть хомутом.

Место стыка закрывают резиновым хомутом

Силиконовый герметик. Лучше всего подойдет в случаях, когда зазор небольшой.

В зависимости от материалов меняются и способы герметизации. Например, герметизация трубы на крыше из металлочерепицы возможна только с установкой фартука. В некоторых случаях, в зависимости от кровельного материала, могут быть применены индивидуальные способа герметизации.

Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию под металлочерепицу.

Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.
Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.
Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Заделка многослойных дымоходов круглой формы

Намного легче обустраивать герметизацию на современных дымоотводах круглой формы. Простота процесса обуславливается тем, что не требуются дополнительные приспособления, так как труба уже укомплектована всем необходимым. Установка происходит в три этапа:

Прогрунтовать край трубы, куда будет крепиться гидроизоляция.
Сделать отверстие в гидроизоляции, после чего приклеить ее при помощи мастики к трубе.
Лист должен быть прикреплен к обрешетке. Труба пропускается через колпак, между которым должен быть расположен хомут с термостойкой прокладкой.

Круглые дымоходы из металла

Если же колпаков нет, то взамен используются гибкие эластичные заделки для труб. Герметик также может быть использован в любом другом месте, где требуется улучшить изоляцию крыши.

Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию плоской кровли.

Заделка трубы на битумной крыше

В таком случае дымовая труба должна быть заделана при помощи ленты Вакафлекс. При этом соблюдается следующий порядок действий:

Создание разделки из ленты.
Разделка прижимается при помощи футляра.
Появившиеся зазоры необходимо заделать при помощи битумной мастики.

Битумная мастика лучше всего защитит от проявлений непогоды

Процесс гидроизоляции дымохода в видео:

Заделка на кровле из металлочерепицы и профнастила

Герметизация на крыше с такой кровлей возможна только при использовании планки примыкания. При герметизации печной трубы на крыше из профнастила необходимо соблюдать следующий порядок действий:

Определиться с местом монтажа дымоотвода.
Частично удалить гидроизоляционную мембрану в этой области.
Создать металлический фартук, которые должен быть собран из внешних и нижних планом примыкания.
Уложить кровельный материал поверх.
Образовавшиеся места стыков нужно обработать герметиком.

Гидроизоляция дымохода на крыше покрытой металлочерепицей Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию Технониколь.

Заключение

При гидроизоляции печной трубы на крыше из профнастила необходимо правильно выбирать материал. В противном случае будет нарушена герметизация, что приведет к различным проблемам, включая дальнейшее разрушение дымоходной трубы.

Прочитать позже

Отправим материал на почту

Автор статьи

Ведущий специалист по инженерным системам и коммуникациям

Андрей Тихонов

Источник: https://m-strana.ru/articles/germetizatsiya-pechnoy-truby-na-kryshe/

Как обеспечить герметизацию печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

Гниение деревянных конструктивных элементов кровли.
Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.

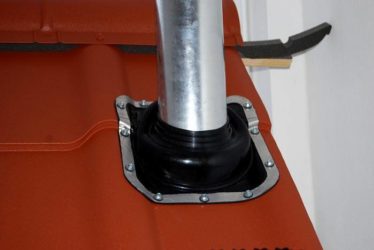

Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

минеральную вату;
рулонные фильтры;
асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

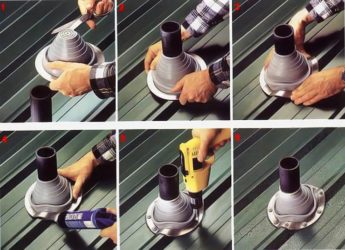

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

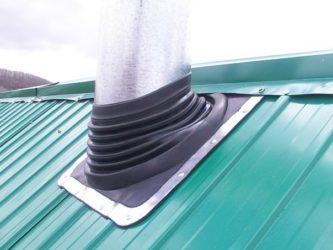

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
сверху устанавливают усеченный конус, который является защитным, фартуком;
верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
Нижнюю часть пристенных планок заводят под кровельный материал.
Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Рекомендуем ознакомиться: Виды и применение двустенных гофрированных труб

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

Источник: https://InfoTruby.ru/primenenie/germetizatsiya-pechnoj-truby-iz-profnastila

Как и чем заделать щель между трубой и крышей?

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.Зазор для предотвращения возгорания стропил от нагретой трубы

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.Заделка зазора с помощью раствора и декоративного воротника из нержавейки
Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

Схема крепления фартука для изоляции зазораМонтаж декоративного фртука

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

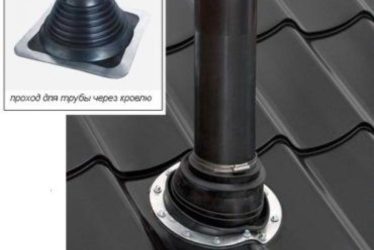

Мастер Флэш – эластичная проходка на каучуковой основе в виде ступенчатой воронки, армированной алюминиевой сеткой внутри. Она подходит для крыш с любым уклоном скатов, любым кровельным материалом. Каучуковый фартук надежно защищает зазор от проникновения жидкости. Чтобы подогнать фартук под размер трубы, его обрезают до нужного диаметра. На скат фартук фиксируют саморезами, а к трубе – с помощью стального хомута.Проходка из каучука Мастер ФлэшИзоляция стыка эластичным фартуком Мастер Флэш
Вакафлекс – каучуковая лента на клейкой основе. Ее используют для герметизации стыков мягкой кровли со стенками трубы. Внутренняя сторона усилена сеткой из алюминия. Она имеет высокую эластичность, принимает любую форму, легко фиксируется на скат. Ленту Вакафлекс используют в комплексе с декоративными фартуками и воротниками.Каучуковая самоклеящаяся лента ВакафлексИзоляция места прохода трубы через кровлю лентой Вакафлекс

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/dymoxod/kak-i-chem-zadelat-shhel-mezhdu-truboj-i-kryshej.html

Кровельный уплотнитель дымохода: как выбрать?

Дымовая труба считается одним из наиболее сложных по конструкции узлом крыши. Герметизация изделия должна проводиться при помощи современного кровельного надежного уплотнителя для дымохода. Для изолирования дымовыводных каналов применяют асбест, рубероид, цементные и битумные растворы. Но все больше владельцев дач отдают предпочтение эластичному «Мастер Флеш».

Что учитывать во время работ?

Выполнение отделки дымоотводящих путей подразумевает создание оклада или фартука из прямоугольных листов металла. Ширина изделий равняется 40 см, а длина – соответствует размеру трубы. Пластины требуется загнуть, ориентируясь на угол движения дыма. Чтобы рассчитать длину отделки, стоит учесть:

размер дымохода;
угол, который имеет скат;
разновидность кровельного покрытия.

Черепичные крыши или конструкции, покрытые профнастилом, соединяют в технике лежачего фальца. Скатные кровельные сооружения нуждаются в специальном «бортике» из деревянного бруса, предотвращающем воздействие погодных факторов.

Традиционные материалы для уплотнения

При покупке дымоходной облицовки стоит ориентироваться на разновидность материала, из которого сделан дымоход. Эксперты советуют работать:

кровельным кирпичом. Прочные плиты устойчивы к температурным колебаниям и влиянию агрессивных сред. Полнотелые кирпичи укладывают на цементную массу, а швы обрабатывают затиркой;
клинкерной плиткой. Изразцы отличает легкий вес, что идеально подходит для высоких дымоотводных конструкций;
штукатуркой. Недорогая стоимость смеси делает ее доступной для строительных работ с небольшим бюджетом. Рыхлая фактура состава требует усиления стяжкой из цемента или цементно-известкового теста. Дополнительно нанесенную и высохшую массу покрывают силиконовыми составами;
плитами из цементных волокон. Небольшие пластины характеризуются прочностью, устойчивостью к ультрафиолету и перемене климата. Экологичный негорючий материал с гладкой либо структурированной фактурой за счет малого веса легко монтируется;
сланцем. Натуральный материал подходит для облицовки кровли или дымохода. Помимо уплотнения прямоугольные, чешуйчатые или восьмиугольные панели создают привлекательный декор трубы.

Выбирая тип материала для самостоятельного уплотнения, отдайте предпочтение стальным листам – они характеризуются прочностью, пластичностью и простотой использования.

Особенности изготовления фартука из стали

Стальной фартук накладывается на дощатый кровельный настил, покрытый жидким или листовым рубероидом. Мероприятия по организации уплотнения предусматривают:

загибание краев фартука на стенки дымоотводной конструкции;
укладку брусовой обрешетки в начале и конце трубы;
размещение черепицы поверх обрешетки;
прорезание паза на стене трубы – в нем размещается верхняя часть фартука;
крепление элементов стального каркаса по стенам трубы. Работать начинают снизу;
заполнение пазов с верхней частью фартука кровельным силиконом или специальным герметиком.

Герметизировать кровельное отверстие рекомендуют при монтаже дымохода.

Рулонная изоляция

Для герметизации труб большого диаметра и квадратной формы выпускается рулонная изоляция, армированная алюминиевой полосой. Она имеет свои нюансы монтажа:

материал необходимо отрезать на 30 см больше, чем диаметр дымохода для того, чтобы закрепить его внахлест;
при приклеивании изоляции необходимо подогнуть ее так, чтобы край заходил на дымоход на высоту около 5 см;
после окончания формирования краев рулонной изоляции необходимо закрепить ее с помощью специального силиконового клея. Крепеж усиливается шурупами небольшого размера.

После окончания фиксации изоляции ее можно покрасить в цвет кровельного полотна.
Скорость строительства обеспечивает инновационный материал – «Мастер Флеш». Специальные проходки из эластичной резины характеризуются длительным сроком эксплуатации, стойкостью к агрессивным средам.

«Мастер Флеш» — новое слово в уплотнении дымоходов

«Мастер Флеш» представляет собой эластичный уплотнитель, герметизирующий места стыков дымохода и кровельного материала. Он является жестким основанием из силикона или резины с кольцами разного диаметра в верхней части. Для усиления изделия используют прокладку из алюминия.

Разница между резиновыми и силиконовыми материалами

Накладка для дымохода имеет вид конуса и угол наклона в зависимости от ската крыши. Конусы с углом 90º применяют для плоской кровли. Скатное кровельное покрытие герметизируют крызой с выступом колец на 45-30º.
Для изготовления уплотнителя применяют силикон или EDPM-резину. Исходное сырье различается по своим качествам:

силиконовые конусы отличаются большей эластичностью. При выдержке температуры до 315 ºС разрушаются под воздействием ультрафиолета;
резина плавится при температурах, больших 185 ºС, но стойка к ультрафиолетовому излучению.

На стоимость конструкции «Мастер Флеш» влияет материал и диаметр изделия.

Преимущества материала

Современная конструкция для герметизации дымоотводной трубы обладает рядом преимуществ:

эластичность, которая обеспечивает плотное прилегание трубы к материалу;
устойчивость к температурным изменениям, что особенно хорошо в регионах с суровым климатом;
огнеупорность (сохранение своих качеств при температурах 185 – 315 ºС в зависимости от разновидности материала);
длительный срок службы – около 30 лет;
не требует особых навыков, усилий и специфических инструментов для монтажа;
можно устанавливать в любое время года.

Применение уплотнительной конструкции «Мастер Флеш» избавляет от необходимости дополнительного использования уплотнительных материалов.

Особенности установки

Уплотнение современного типа не нуждается в специфических знаниях в области строительства, достаточно следовать инструкциям по установке:

Верх резинового конуса должен быть на 20% меньше диаметра трубы, поэтому если есть излишки – их нужно подрезать (для удобства можно воспользоваться ножницами с крючковатым концом);
Монтаж производится путем натягивания конструкции на трубу. Для облегчения продвижения по дымоходу рекомендовано смочить конус водой или смазать мылом. Тянуть следует, держась за верхушку, во избежание деформации основы.
Основание, армированное алюминиевым листом, заводится под близлежащий край кровельного покрытия для предотвращения попадания влаги в конструкцию;
Место стыковки верхнего края резинового конуса с трубой необходимо тщательно промазать герметизирущими составами для дополнительного укрепления. Вместо них можно использовать металлический хомут.

Для дополнительной фиксации конструкции можно прикрутить основание шурупами к крыше, используя при этом резиновые шайбы для уплотнения отверстий.
После монтажа устройство остается подвижным, что дает преимущество при расширении трубы в процессе нагревания.

Выбор уплотнителя

Чтобы правильно подобрать кровельный современный уплотнитель для дымохода «Мастер Флеш», необходимо руководствоваться следующими данными:

для уплотнения дымохода, расположенного на скатной крыше с уклоном 10-45 градусов с покрытием кровельной сталью, битумной черепицей, пластиком используются герметизирующие конструкции с гибким квадратным или круглым основанием.
в случае наклона кровли от 45 до 60 градусов, применяют уплотнители с армирующей полосой из алюминия.
если наклон крыши составляет более 60 градусов, устанавливаются модели «Мастер Флеша» с увеличенной площадью основания. Такие конструкции так же монтируются на кровлю, покрытую шифером или черепицей.
при монтаже стоит учитывать физические свойства силикона и резины. Силиконовые конструкции полностью устойчивы к любым изменениям температурного режима, в отличие от этил-пропиленового каучука, у которого верхний предел терпимости к высоким температурам +140 градусов.

Для случаев, когда нет возможности надеть герметизирующую конструкцию сверху на дымоход, разработаны модели с боковым замком.
Кровля с использованием уплотнителя «Мастер Флеш» вокруг дымохода обеспечивает надежную защиту от протекания воды в отверстия для трубы. Монтировать современный изоляционный материал возможно самостоятельно, без привлечения специалистов.

Источник: https://idachi.ru/stroitelstvo-i-remont/dymohody/krovelnyj-uplotnitel-dymohoda.html

Герметизация печной трубы на крыше: для чего это нужно

Герметизация трубы на крыше – проблема, с которой приходится сталкиваться, обеспечивая нормальные условия для любого сооружения, оборудованного печью. Это может быть дом, баня, производственное или подсобное помещение. Ненадлежащим образом проведенная герметизация обернется образованием на стенках трубы конденсата. Испаряющийся при обогреве конденсат ухудшит тягу, увеличит давление, что может привести к образованию трещин и даже разрушению трубы.

Герметизация печной трубы производится разными материалами и способами, в зависимости от типа кровли и вида дымохода

Зачем проводить гидроизоляцию дымохода

Установка дымохода на крыше нарушает ее герметичность, создает проблемы с гидроизоляцией кровли.

Через дымовую трубу удаляются отработанные продукты горения, сохраняющие достаточно высокую температуру. Стенки дымохода разогреваются и практически мгновенно испаряют попадающую на них холодную атмосферную влагу. Испарением создается дополнительное давление. Оно нежелательно, так как препятствует нормальной тяге. Влияние дополнительного давления способно привести даже к разрушению печной трубы.

Важно знать! Возникновение резкого температурного перепада также приводит к образованию конденсата на внутренних стенках трубы. Накапливающийся конденсат стекает вниз, создается паровое давление.

Проведение гидроизоляции надлежащим образом позволяет избежать описанных нежелательных явлений. Эксплуатация отопительных приборов будет протекать в соответствии с заявленными параметрами, без ухудшений. Не будет происходить падения уровня теплоотдачи. Равномерность процесса разогрева позволит легко испарить конденсат и вывести в атмосферу вместе с дымом.

Обустройство дымохода согласно правилам пожарной безопасности

Отвод отработанных продуктов горения через трубу дымохода следует осуществлять, соблюдая правила пожарной безопасности. Печные газы вполне могут привести к возгоранию кровли, особенно ее деревянных несущих конструкций.

Проводить работы по герметизации дымохода требуют правила пожарной безопасности

Во избежание воспламенения:

строительными нормативами регламентированы размеры зазора, который в обязательном порядке оставляют между трубой и элементами кровли, подверженными воспламенению;
этот участок обрабатывается материалами, которые поспособствуют снижению опасности, к примеру, асбестом;
проходящая через кровельный пирог часть дымохода изготавливается, по обыкновению, в виде короба с применением оцинкованного металла. Пространство между внутренней стенкой короба и трубой заполняется негорючими материалами.

Современные кровельные технологии позволяют устанавливать проход дымохода на коньке или скате крыши. Ранее подобная установка на коньке крыши требовала соответствующих изменений в системе стропил, а установка на скате кровли – могла обернуться зимой образованием кармана, накапливающего снег. Современные изолирующие материалы легко завести под коньковую планку, исключив возможность протечки.

С чего начинать гидроизоляцию

Безопасность работы отопительных приборов во многом определяется правильно проведенной гидроизоляцией при разделке трубы на крыше. Проводя эту операцию учитывают, что:

каким бы ни было кровельное покрытие, следует добиться сохранения определенного расстояния между стропильной системой и крышей. Если кровля уложена из негорючих материалов – 10-25 см, если из горючих – 15-30 см;
конструкция сложного кровельного пирога, включающая слои гидроизолята, утеплителя и пароизоляции, не должна нарушаться. Попадание влаги внутрь кровельного пирога приведет к его разрушению. Изолирующие слои, составляющие кровельный пирог, ввиду их горючести, требуется отделить от печной трубы зазором;

Устанавливая дымоход, следует позаботиться о том, чтобы между трубой и крышей оставался зазор, который заполняется изолирующими материалами

зазор обустраивается посредством монтажа короба, который отделит трубу от крыши. Расстояние между внутренней стенкой короба и трубой – примерно 15 см. Внутреннее пространство короба заполняется негорючими теплоизоляционными материалами.

Изоляционные пленки в кровельном пироге разрезаются «конвертом», подтягиваются к поперечной балке и стропилам и прикрепляются гвоздями. Гидроизоляция прижимается обрешеткой, пароизоляция фиксируется с помощью специальной рамки. Специальными лентами окантовываются стыки короба и изоляционных слоев кровельного пирога.

Как провести гидроизоляцию

Протечка на крыше, появившаяся около трубы, обычно связана с некачественным проведением герметизации разделки крыши. Во избежание протечки устанавливаются изоляционные фартуки. Их монтаж проводится в следующем порядке:

Чтобы отвести от дымовой трубы влагу, в гидроизоляционный слой над печной трубой укладывают дренажный желоб;
Полная герметичность стыка между кровельным покрытием и дымоходом обеспечивается монтажом внутреннего фартука.
Из гидроизоляционного материала вырезается подложка, размещаемая под нижней кромкой внутреннего фартука. Край такого «галстука», если кровля выполнена из металлочерепицы или шифера, выводится на ее поверхность между нижними листами. С помощью плоскогубцев по краям конструкции создается бортик, призванный направлять воду вниз по скату.
Укладывается кровельное покрытие вокруг трубы.
Проводится установка наружного декоративного фартука поверх кровли. Единственное отличие от установки внутреннего фартука состоит в закреплении верхней кромки непосредственно к стенке трубы.
Изоляционный фартук изготавливают либо самостоятельно, либо приобретается изготовленный промышленным способом кровельный проход. Его основание – стальной лист, на который крепится фартук в виде колпачка. Дымовую трубу пропускают внутри фартука.

Вокруг трубы обязательно должен быть фартук из негорючего материала, лучше всего из металла

Материалы для герметизации

Материалы, позволяющие успешно герметизировать трубу на крыше делятся на три вида:

1. Вата. Ее выпускают в виде рулонов или измельченной, с укороченными муллитокремнезистыми волокнами. Она отличается:

высокой термостойкостью;
низкой теплопроводностью и небольшой теплоемкостью;
химической стойкостью;
стойкостью к вибрациям, деформациям, термоударам;
незначительной плотностью и эластичностью;
плотным прилеганием к конструкциям;
огнестойкостью;
хорошей электро- и звукоизоляцией.

2. Рулонные фильтры. Выполняются из волокон, включающих муллитокремнезистый состав. Отличаются гибкостью, легко режутся ножом. Их легко зафиксировать механическим креплением или использовав неорганический клей.

3. Асбестовые или каолиновые плиты. Также выполняются из муллитокремнезистого волокна. Проявляют устойчивость при воздействии щелочей и кислот, но при высокой температуре требуется дополнительная изоляция материала от воздействия высококонцентрированной кислоты или щелочи. Каолиновые и асбестовые плиты отличаются:

устойчивостью к воздействию воды, пара, минеральных масел;
устойчивостью к воздействию расплавов цветных металлов;
низкой теплопроводностью;
эластичностью и небольшой плотностью;
низкой теплопроводностью;
хорошей звукоизоляцией;
сохранением электроизоляционных свойств при температуре 700-800º С;
устойчивостью к вибрациям и деформациям.

Для герметизации дымовых труб подходят материалы на основе асбеста, поскольку он не горюч

Заделка круглых многослойных дымоходов

Герметизация современного круглого дымоотвода облегчается тем, что труба укомплектована необходимыми приспособлениями. Готовый фартук-колпак состоит из металлического листа с отверстием, которое закрывается наклоненным к листу усеченным конусом колпака. Установка проходит следующим образом:

Проделав в гидроизоляции отверстие, мастикой приклеивают к предварительно прогрунтованной для повышения адгезивных свойств трубе края материала.
Лист прикрепляется к обрешетке, трубу пропускают через колпак. Стык колпака и стенок перекрывается стальным хомутом, снабженным термостойкой прокладкой.

Для круглого металлического дымохода можно использовать специальный герметик

Помимо металлических фартуков-колпаков возможно использование специальной эластичной гибкой трубной заделки. Герметик гибкий для печных труб может использоваться, чтобы заизолировать любые дополнительные элементы на крышах.

Заделка квадратной трубы на кровле из металлочерепицы, ондулина, профнастила

На крышах из металлочерепицы или профнастила для герметизации используются планки примыкания.

Гидроизоляционную мембрану на участке, где проводится монтаж дымоотвода, разрезают и частично удаляют. Остальная часть гидроизоляции крепится к стенкам трубы, перекрывая их на 5-10 см. К стенкам мембрана приклеивается битумной мастикой.

Металлический фартук вокруг дымоотвода собирается из внешних и нижних планок примыкания. Внешняя планка примыкания заливается герметиком для трубы дымохода.

Важно! Укладывая фартук под металлочерепицу, нижний и боковые элементы, выполненные их гладкого металла, заводят под кровельный материал, верхний элемент – под конек, применяя уплотнители и герметик.

Сверху вручную укладывается кровельный материал, места стыков обрабатываются герметиком.

При работе на ондулиновой кровле после закрепления пленки гидроизоляции из металлических уголков формируются нижний и верхний галстуки. Конструкция накрывается листами ондулина, сверху устанавливается фартук. Для обработки швов применяется битумная мастика.

Источник: http://TrubaMaster.ru/dymovye/germetizaciya-pechnoj-truby-na-kryshe.html
