Как уплотнить трубу на крыше из профнастила?

В этой статье:

Как герметизировать трубу на крыше из профнастила? — Справочник домашнего мастера

Рисунок 1. Труба на крыше

При строительстве дома, в частности при кровельных работах, всегда оставляют отверстие для дымовых и вентиляционных труб. И как бы строители не старались вплотную уложить кровлю к дымоходу, все равно остаются щели. Проникающая через них влага может создать немало хлопот владельцам дома.

Это чревато сокращением срока службы кровли, порчей опорных конструкций и просто некомфортным проживанием. Ошибки в герметизации могут повлечь за собой следующие последствия:

протечки, скапливание большого количества воды внутри дома и т.д.;
процесс гниения, вызванный чрезмерным уровнем влажности в местах, в которых его быть не должно;
нарушение работы самого дымохода, отсутствие тяги.

Для того, чтобы избежать всех этих неприятных последствий, необходимо заранее позаботиться о правильной герметизации дымоотвода на крыше. Благо сейчас проблем ни с материалами, ни со способами герметизации проблем не возникнет. На рынке представлено огромное количество специального оборудования и материалов для подобных целей. Что касается способов – то тут все зависит от типа крыши, а также формы самой трубы.

Для чего нужно герметизировать трубу

Рисунок 2. Причины

Причин отнестись очень ответственно к процессу герметизации может быть множество. Среди них хотелось бы выделить:

снижение потерь энергии, в частности тепловой, которая должна оставаться внутри дома;
полноценная защита внутренней части дома от дождя;
уменьшение количества конденсата, мешающего правильному функционированию дымоотвода;
пожарная безопасность.

Последний пункт можно связать с тем фактом, что дымовая труба зачастую нагревается до очень высоких температур. Если в это время в непосредственной близости находится какой-либо возгораемый материал – пожара не миновать. Поэтому так важно отделить трубу от других строительных конструкций.

Требования к изоляции

Рисунок 3. Требования к изоляции

Вся герметизация дымовой трубы на крыше дома должна отвечать нескольким требованиям:

защита внутренней части дома (чердака) от атмосферной влаги;
наличие теплоизолирующих свойств;
прочность, ведь материал находится непосредственно в прямом контакте со внешней средой;
долговечность;
полная совместимость с типом кровли;
экологическая чистота;
экономичность.

Дополнительно следует учитывать материал кровли, материал трубы, температуры, которые могут возникнуть в дымоотводе.

Как писалось ранее, способ герметизации зависит от типа кровельного покрытия. Иногда используют герметики из следующих материалов:

силикон;
полиуретан;
битум.

Силикон и полиуретан не очень часто используют в чистом виде для герметизации щелей. Они отлично подходят для небольшого ремонта кровли или работы с мельчайшими щелями. Для изоляции дымоотвода лучше всего применять именно битумные смеси. Они чрезвычайно долговечны, универсальны, и , что самое главное, дешевы.

Также существует ряд очень распространенных способов изоляции, основанных на использовании специальных деталей.

Способы герметизации трубы

Рисунок 4. Способы герметизации

Выделяют три основных способа герметизации:

использование воротника из металла;
вкладыши из резины;
мембраны.

Первый способ используется на трубах квадратного или прямоугольного сечения. Он основан на использовании уголков, образующих фартук и специального галстука для вывода влаги. Далее будет рассмотрен пример такой изоляции на металлической кровле.

Резиновые вкладыши используются прежде всего на круглых отводах, так как их функционирование основано на плотном облегании трубы, исключающем протечки.

Ну и мембраны представлены на рынке в основном в виде специальных лент, имеющих на одной стороне липкий слой, позволяющий очень плотно заделывать все щели.

Дополнительно все способы стоит разделить на несколько групп, в зависимости от типа кровли, изоляция которой необходима.

Металлическая кровля

Рисунок 5. Труба на металлической кровле

Прямоугольная кирпичная труба на кровле из металлочерепицы может быть «упакована» следующим образом:

создаются специальные стальные элементы, представляющие собой так называемый фартук (на каждую сторону по одной Г-образной детали);
эти детали вставляются в предварительно выпиленные в трубе штробы;
нижние части элементов крепятся к крыше;
к нижним частям с одной стороны подводится «галстук» — специальное устройство, отводящее воду в нужном направлении;
все щели очень плотно герметизируются специальными материалами.

Монтаж самой кровли должен осуществляться после того, как все эти этапы были пройдены, а водоотвод выведен куда следует.

Это один из самых распространенных способов устранения щелей между трубой и кровлей. Он применяется практически повсеместно, отличаясь лишь изолирующими материалами.

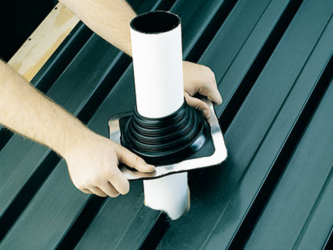

Герметизацию круглой трубы на крыше с кровлей из профнастила лучше всего проводить с использованием специальных устройств. Называться они могут по-разному, однако все представляют собой цельные колпаки, выполняющие ту же функцию, что и фартуки.

Они состоят из:

металлического листа с отверстием;
усеченного конуса на месте отверстия, изготовленного из твердых или гибких материалов.

Крепление такого устройства значительно проще, нежели устройство галстука у прямоугольной трубы. Здесь достаточно просто продеть дымоотвод в отверстие, а затем специальным жгутом скрепить трубу и конус. Для повышения изоляции, место крепления оснащается надежной прокладкой, стойкой не только к влаге, но и к повышенным/пониженным температурам.

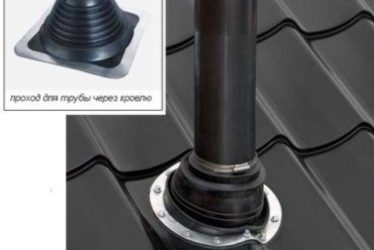

Рынок предлагает потребителям универсальные колпаки, которые можно герметично приспособить к своей трубе. Для этого нужно просто отрезать лишнюю часть, воспользовавшись одной из подготовленных производителями размерных насечек.

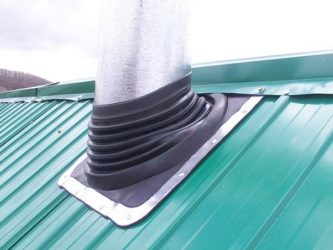

Большую популярность имеют колпаки, изготовленные из эластичных материалов, резины или силикона. Они представляют собой ступенчатые пирамидки, закрепленные на основании из алюминия.

Использование таких устройств предусматривает очень плотные стыки деталей, так как отверстие оставляют чуть меньше диаметра трубы. Происходит натяг, и как следствие, очень надежная фиксация вокруг трубы.

Кровля из черепицы

Рисунок 6. Крыша из черепицы

Специфика такого типа кровельного покрытия заставляет строителей прибегать к другим ухищрениям, дабы обеспечить надежную герметичность крыши.

В этом случае герметизация осуществляется путем использования специального раствора из песка и цемента, который укладывается в подготовленные подворотнички из стали. Для обеспечения водоотвода в самом воротничке из смеси создают специальный выступ. Его формируют со стороны конька.

Кровля из шифера

Рисунок 7. Шифер

На такой кровле труба обычно находится вблизи конька. Герметичность в таком случае можно обеспечить при помощи стального листа, накладываемого на конек. Просто в месте нахождения трубы необходимо предусмотреть небольшие отгибы, создающие некий воротничек для трубы.

Фиксация этого воротника осуществляется использованием асбоцементным кольцом, с помощью штыря крепящимся к трубе. Все возможные щели изолируются специальными материалами.

Этот способ очень эффективен в месте трубы, однако само шиферное покрытие требует особого подхода.

Мягкая кровля

Рисунок 8. Труба на мягкой кровле

На мягкой кровле с герметизацией никаких проблем возникнуть не должно. Все, что необходимо – примыкания из кровельного материала и кровельная лента. Примыкания крепятся одновременно к крыше и к трубе, формируя таким образом фартук, защищающий от влаги. К поверхности крыши фартук крепится гвоздями или саморезами, а к трубе той самой лентой. Также она используется для полного изолирования всех щелей конструкции.

Стоит помнить, что кровельная лента является довольно капризным способом герметизации. Важно максимально качественно очистить поверхности, на которые планируется приклеивать ленту. Любые чужеродные вещества могут значительно снизить эффективность изоляции.

Опытные строители рекомендуют использовать ленту следующим образом:

первым делом, необходимо зачистить поверхности от грязи и пыли;
далее нужно отклеить от ленты защитную пленку, но не сразу по всей длине, а для начала на 60 – 100 мм;
во время укладывания ленты, необходимо следить, чтобы один край попадал на кровлю, а другой – на трубу;
по мере укладки ленты защитный слой постепенно снимается;
для обеспечения плотного прилегания, рекомендуется пройтись по наклеенной ленте специальным валиком.

Какие инструменты необходимы для проведения работ

Рисунок 9. Инструменты, необходимые для работ

Основные инструменты, которые могут понадобиться для проведения работ по герметизации трубы:

строительные маркеры;
болгарка;
герметик;
дрель с набором необходимых сверл;
саморезы для кровли;
измерительные приборы, линейка или рулетка;
заклепочник;
уголки;
плоскогубцы;
молоток и др.

Распространенные ошибки во время проведения работ по гидроизоляции прохода через крышу:

Пренебрежение зачисткой поверхностей. Это неизбежно приводит к нарушениям соединений, их ненадежности и недолговечности.
Попытка закрепить ленту на бетонной или кирпичной трубе. На подобные материалы клеить ленту крайне нежелательно, так как они крошатся. Нужно сначала обработать используемые места битумом, дать ему засохнуть, и только потом приступать к герметизации.
Неверные расчеты, которые повлекут за собой ненужные растраты материала, или напротив – его нехватку.
Герметизация бытовым силиконом, цементом или нефтяным битумом. Это те самые материалы, которые не только неэффективны, но и могут спровоцировать пожар.

Источник: https://reminform.com/kak-germetizirovat-trubu-na-kryshe-iz-profnastila/

Как сделать герметизацию трубы на крыше из профнастила —

07-04-2017Крыша

Сейчас покрытие из профнастила стали довольно часто применять в строительных работах частных жилых либо садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена гниению и возгоранию.

Она считается наиболее практичной, снабжает большую гидроизоляцию при относительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, в большинстве случаев он не вызывает трудностей. Особенного внимания заслуживает отделка места примыкания трубы с кровельным материалом.

В данной статье мы поведаем, как верно и как следует выполняется герметизация стыка между этими элементами своими руками.

Обстоятельства протечек

На крыше из профнастила изготавливается большое количество отверстий, через каковые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция кровельного пирога и стыка трубы, в случае если монтаж осуществляется уже по окончании окончания кровельных работ, при таких условиях обеспечить плотное прилегание профнастила к стенке дымохода очень проблематично. В случае если отделка места прохода трубы на крыше производится некачественно, в конструкции появляются следующие неприятности:

Протечки. В случае если дымоход выводится на крыше, а стык между ним и профнастилом подобающим образом не герметизируется, в конструкции появляются протечки.
Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой ведет к отсыреванию древесных элементов конструкции, а после этого к деформации и загниванию стропил.
Коррозия кровельного покрытия. При появлении жидкости под профнастилом, он начинает корродировать, поскольку защита на внутренней стороне материала не так надежна, как снаружи, поскольку наружная сторона профилированного страницы покрывается полимерной защитной пленкой, а нижняя лишь лаком.
Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага попадает в термоизоляционный материал, вполовину снижая эффективность утепления.

Обратите внимание! Качественная отделка стыка между профнастилом и печной либо вентиляционной трубой считается залогом долгой эксплуатации, надежности кровельного покрытия. Дабы заделать данный шов применяют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые либо каучуковые эластичные проходки.

Место вывода

герметичность и Надёжность кровельного пирога зависит от верного выбора вентиляционных вывода каналов и места дымохода через крышу. От размещения прохода зависит отделка стыка. В случае если крыша изготавливается из профилированного страницы, трубы выводят в следующих местах:

На конёк. Наиболее выигрышным местом вывода труб считается конёк конструкции. Такое размещение исключает образование снежных карманов, конденсата, снижает возможность протечек, но, нарушает целостность коньковой балки. В случае если дымоход либо вентиляционный канал выводятся через конек, то стык между ними и кровельным материалом достаточно залить герметиком на силиконовой базе, а после этого обшить декоративным фартуком.
На расстоянии 50-70 см от конька. Такое размещение считается выигрышным, поскольку сводит к минимуму образование снежных карманов, предотвращает протечки. При выводе дымохода на таком расстоянии от конька не нарушаются стропильные конструкции. Дабы обезопасисть стык между кровельным материалом и трубой используют эластичные проходки и доборные элементы для сборки фартука.

Существует несложная закономерность: чем ниже по скату крыши находится трубы, тем больше упрочнений требует гидроизоляция стыка между ней и кровельным пирогом.

Оборудование места примыкания прямоугольной трубы

Трубы прямоугольного сечения являются одним из чаще всего видящихся, они употребляются как дымоход либо вентиляционный канал, а изготавливаются из термостойкого кирпича либо особых керамических блоков. Отделка места примыкания прямоугольной трубы с профнастилом на крыше выполняется посредством готового фасонного элемента – фартука. Он изготавливается из оцинкованной стали, а после этого окрашивается в цвет кровельного покрытия. Герметизация стыка посредством фартука выполняется следующим образом:

Гидроизоляционный и пароизоляционный материал, который разрезался на протяжении выведения дымохода наружу, бережно подклеивается к наружным стенкам трубы посредством строительного скотча.
По периметру трубы изготавливают поверхностную штробу для установки верхней планки примыкания посредством угло-шлифовальной машинки.
Верхний край планки примыкания помещают в штробу, дополнительно фиксируя посредством термостойкого герметика на силиконовой базе.
Нижнюю часть фартука размещают с нахлестом 10-15 см, для закрепления применяют особые саморезы для профнастила.
Под нижнюю часть фартука помещают галстук – элемент, выполненный из гидроизоляционного материала, который предотвращает образование протечек.

Умелые кровельные мастера рекомендуют выбирать доборные элементы, благодаря которым осуществляется отделка стыка между профнастилом и стенками печной трубы прямоугольного сечения из того же материала, для того чтобы же цвета, что и кровельное покрытие. Несложнее всего установить фартук, произведенный той же компанией, что применяемый профлист.

Оборудование места примыкания круглой и круглой трубы

вентиляционные трубы и Дымоход на крыше из профнастила смогут изготавливаться из оцинкованной стали и иметь круглое сечение. Заделать стык между ними и кровельным материалом значительно несложнее. Для гидроизоляции места сопряжения трубы и профлиста применяют особые эластичные проходки, например, «Мастер Флэш». Они изготавливаются из латекса либо синтетического каучука в виде воронки различного размера. Создают эластичные проходки для плоских либо скатных кровель. Заделать стык между кровельным материалом и дымоходом на крыше из профлиста возможно следующим образом:

Подобрать эластичную проходку подходящего размера, а после этого бережно обрезать узкую часть изделия так, дабы она хорошо облегала дымоход.
Нужно удалить с трубы защитный зонтик либо дефлекторы, а после этого бережно натянуть эластичную проходку на дымоход до самого основания.
Основание проходки прикрепляется к крыше посредством самоклеящейся базе, силиконового герметика либо кровельных саморезов.
Отделка завершается установкой декоративного фартука на дымоход в виде колпака под цвет кровельного материала, который защищает эластичную проходку от ультрафиолетовых лучей, и от механических повреждений.

Принципиально важно! Дабы гидроизолировать дымоход круглого сечения, принципиально важно верно подобрать размер эластичной проходки. В случае если диаметр печной трубы меньше изделия, то обеспечить плотное прилегание возможно лишь посредством стального хомута и герметика. В случае если диаметр проходки меньше, на протяжении установки она может порваться.

-инструкция

Источник: https://blog-oremonte.ru/krysha/kak-sdelat-germetizatsiiu-truby-na-kryshe-iz-profnastila.html

Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать

На отечественном рынке стройматериалов продается большой ассортимент кровельных покрытий, которые необходимы для обустройства красивых и оригинальных крыш. Немалую известность среди владельцев частных домовладений приобрел профнастил. В процессе устройства кровли необходимо обеспечить герметизацию дымохода, проходящего через нее.

Неправильно выполненная заделка трубы на крыше из профнастила заканчивается возникновением протечек и последующей разгерметизацией кровельного пирога.

Чем опасна некачественная герметизация труб дымохода

Профнастил отличается сложной многослойной структурой.

На его внешнюю основу, которой является лист стали, наносят слои из:

цинка;
дополнительной антикоррозийной обработки;
грунтовки;
полиэстера (полимерного материала);
монтажной защиты.

Внутреннюю поверхность профнастила также покрывают оцинковкой, грунтовкой и антикоррозийным покрытием. Благодаря вышеописанному строению этот кровельный материал обладает превосходной несущей способность, он защищен от появления ржавчины, не гниет и не воспламеняется. Под воздействием широкого диапазона температур профнастил сохраняет свои технические качества.

На крышах домов обустраивают отверстия всевозможного назначения: для отвода продуктов горения, для вентилирования, в результате чего нарушается целостность слоев кровельного пирога.

Виды возможных проблем на крыше из профнастила

Поэтому так важна качественная герметизация печной трубы на крыше из профнастила, в противном случае может возникнуть ряд проблем:

Протечка. В процессе вывода трубы через кровлю образуются неизолированные участки, через которые внутрь дома проникает влага. В результате стены отсыревают, на них появляется плесень.
Разрушение стропильной системы. Конструкцию основы крыши собирают из деревянных элементов. Проникая через стыки, вода вызывает загнивание древесины и разрушительные процессы.
Появление ржавчины. Неправильно выполненная отделка трубы на крыше из профнастила приводит к коррозийным процессам. Они постепенно разрушают кровельное покрытие, понижают защитные показатели и делают непривлекательным его внешний вид. Правильно выполненная отделка дымохода на крыше позволяет продлить срок службы кровли.
Ухудшение теплоизоляционных свойств. После проникновения влаги в слой утеплителя данный материал начинает терять способность сохранять тепловую энергию и защищать от проникновения холода извне.

Чтобы быть уверенным в том, что кровля обустроена качественно, необходимо заделать все имеющиеся места стыков. На сегодняшний день существуют разные способы, как заделать дымоход на крыше из профнастила, которые позволяют изолировать щели, имеющиеся между трубами и кровельным материалом.

Особенности выбора мест вывода печных труб

При обустройстве кровли из профнастила трубу желательно выводить следующими способами:

Вариант 1 — на коньке. Преимущество такого расположения способствует снижению вероятности протечек и исключает появление конденсата. Минус этого варианта заключается в нарушении целостности конькового прогона, а точнее деревянной балки, находящейся сверху кровельной конструкции.
Вариант 2 — в непосредственной близости (примерно 0,5 метра) от конька. Такое месторасположение позволяет качественно выполнить гидроизоляцию трубы на крыше из профнастила. В отличие от варианта №1 устройство прохода примерно в 50 сантиметрах от конька не нарушит конструкцию стропил.

Мастер флеш для заделки труб на кровле

На сегодняшний день имеется несколько способов, как уплотнить трубу на крыше из профнастила, для чего задействуют специальное оборудование для изоляции мест примыкания.

Одним из популярных вариантов считается мастер флеш. Такое название получил эластичный колпак, предназначенный для гидроизоляции прохода, имеющего сечение круглой формы.

Изделие изготавливают из латекса, который не только защищает от влаги, но и отличается:

долговечностью;
сохранением характеристик при температуре от – 50 до + 130 градусов;
устойчивостью к ультрафиолету.

Монтируется этот элемент просто. Он продается для труб с различными размерами диаметров.

Установка производится в такой последовательности:

В первую очередь приобретается мастер флеш конкретного сечения. Перед началом монтажа у колпака аккуратно срезают узкую часть так, чтобы латекс максимально прилегал к проходу.
На трубу до конца, до места прилегания к кровле натягивают резиновую проходку, с которой предварительно убирают дефлектор (зонтик).
Затем основание колпака закрепляют на профнастиле. У данного приспособления имеется самоклеящаяся основа. Перед фиксацией с нее удаляют защитный слой, и колпак плотно прижимают к кровле. До крепления профнастил очищают от грязи и пыли.

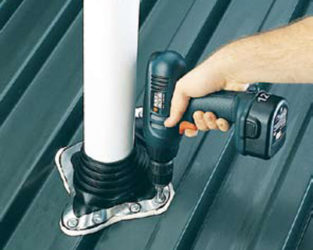

Колпак фиксируют при помощи саморезов, а малейшие зазоры наполняют герметиком.
В качестве дополнительной защиты гидроизоляцию печной трубы на крыше из профнастила сверху покрывают фартуком, который производят в разной цветовой гамме, благодаря чему имеется возможность подобрать изделие в соответствии с цветом кровли.

Как заделать трубы защитными фартуками

Кроме резиновых колпаков часто задействуют фартуки, изготовленные из других материалов. Когда производится гидроизоляция труб с круглым сечением, нередко пользуются изделиями, сделанными из оцинкованной стали. В данном случае на место прилегания прохода к кровле устанавливают стальной хомут, а зазор покрывают герметиками и клейкой лентой с металлическим армированием.

Источник: https://kryshadoma.com/dymokhod/kak-luchshe-sdelat-germetizatsiyu-truby-na-kryshe-iz-profnastila-kakoy-material-i-sposob-vybrat.html

Как герметизировать трубу на крыше из профнастила

При правильной укладке профнастила на крышу дома можно гарантированно избежать протечек во время дождей и весеннего таяния снега. По этому критерию можно судить о надежности кровли. Следует помнить, что любая конструкция крыши состоит из множества элементов. В список входят ендовы, фронтальные планки и конек. Однако, исходя из практики, самым рискованным в плане протечек элементом является печная труба.

Несколько десятилетий назад печники справлялись с этой проблемой при помощи утолщения кирпичного дымохода. Однако такая работа требует определенных знаний и навыков, а современные конструкции все чаще возводят из металла. Обычно дымоходы выполняются с круглым сечением. Разобраться, как заделать трубу на крыше из профнастила, поможет простая инструкция.

Причины протечек

Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.

Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.

Если работы выполнены некачественно, возникает множество проблем:

Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.

Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.

Особенности монтажа

Что необходимо выполнить, чтобы в точках примыкания трубы к профнастилу не возникало протечек? Для этого требуется правильно загерметизировать стыки. Опытные монтажники отмечают, что при решении проблемы важно учесть и расположение дымохода. Чем ближе печная труба расположена к коньку, тем меньше воды попадает на ее стык с дымоходом. Риск протечек в этом случае снижается.

Кроме того, труба, установленная максимально высоко по скату, имеет наименьший участок, расположенный в зоне холодного воздуха. Это позволяет минимизировать образование конденсата, способствующего нарастанию сажи внутри дымохода. Кроме того, если в трубе постоянно образуется конденсат, стенки трубы подвергаются воздействию кислоты, разъедающего металл.

Следует отдельно рассмотреть разные конструкции печных труб, чтобы разобраться как оформить их стык с кровлей из профнастила.

Прямоугольные изделия

Сегодня все больше производителей заботится о том, чтобы стыки кровли и дымоходных труб были надежно защищены от воды. Для этой цели разрабатываются специальные доборные элементы. Они устанавливаются возле ендов, конька, труб. Такие элементы называются фартуками.

Главным назначением фартука является сбор воды, стекающей по дымоходу и кровельным скатам. При помощи таких устройство влага отводится к карнизу в систему стока. Однако в процессе монтажа важно учитывать один важный момент. Нужно позаботиться о правильной гидроизоляции.

Как известно, под профнастил следует в обязательном порядке укладывать гидроизоляционную пленку. Не имеет значения, утепляется кровля или нет. Вместе примыкания трубы к кровельному покрытию выполняется разрез для устанавливаемого дымохода. Края разреза оставляются шириной от 50 до 100 мм.

В дальнейшем они будут закреплены непосредственно на дымоходной конструкции.

Однако это не все моменты, которые необходимо учесть. В местах соединения необходимо создать усиленный слой гидроизоляции. Поэтому довольно часто под фартук устанавливают специальную ленту. Ее необходимо располагать под фартучными планками, расположенными сверху. Частично лента заходит на профнастил. Схема работы при создании гидроизоляционного слоя должна быть такой:

сначала ленту наносят на нижний край дымоходной трубы;
после этого стыки необходимо заделать по бокам трубной конструкции;
на завершающем этапе обклеивается верхняя кромка дымохода.

Нередко случаются ситуации, когда необходимо провести трубу печки через уже созданную крышу из профнастила. Эту работу можно выполнить довольно просто. Однако необходимо учесть одну тонкость. Нужно, чтобы отверстие для дымохода в кровельном материале было меньше самой трубы на 1,5-2 см. В этом случае дымоход не сможет пролезть. Но для этого кромки профнастила просто надрезают и выгибают.

После монтажа дымохода они будут плотно прилегать к нему. Это позволяет создать дополнительную защиту стыка от протечек. Под профнастил в таком случае обязательно следует монтировать нижнюю планку фартука, а сверху – ленту гидроизоляции.

Примыкание трубы в коньке

Легче всего заделать стык трубы с крышей из профнастила, если она проведена через конек. То повышает надежность соединения. В подобных конструкциях невозможно образование снеговых карманов. Риск появления протечек возникает именно при их наличии.

У подобных вариантов имеется и один существенный недостаток – для проведения трубы через верх крыши следует разделить коньковый элемент. Это означает, что под края участков нужно установить две дополнительные стойки. Герметизировать место примыкания можно при помощи фартука.

Однако он должен иметь определенную конфигурацию. Изготавливается такой элемент из гладких металлических листов.

Внимание! Часто пространство между профнастилом и фартуком заполняют герметиком на силиконовой основе. Современные производители предлагают потребителю воспользоваться самоклеящимися лентами, которые выполняются из бутилкаучука.

Верхняя зона примыкания между должна герметизироваться стандартным методом – при помощи верхних элементов фартука, заделанных сверху герметиком. Силиконовый состав не боится высоких температур.

Стык трубы и профнастила на скате

Не во всех случаях планировка здания позволяет вывести дымоход через конек кровли. Поэтому выбирается другой путь – сделать отверстие на скате. В этом случае работы по заделке примыкания существенно усложняются.

Основная цель – правильно установить верхний элемент фартука. Поэтому основным правилом является монтаж этого элемента под профнастил.

Внимание! Если верхняя сторона дымоходной конструкции обладает шириной больше 80 см, на нее устанавливается фасонный фартук с разуклонкой. Напоминает такая конструкция волнорез, отводящий воду в разные стороны от дымохода.

Монтаж такого фартука связан с определенными сложностями. Кроме того, в местах примыкания его элементов и профнастила получается две ендовы. Их герметизировать нужно таким же образом, как и ендовы крыши. Это требует установки дополнительных планок и усиления гидроизоляции.

Круглая труба

Многие дымоходные конструкции для печей укомплектовываются круглыми каналами, изготавливаемыми из металлического листа. Такие изделия являются многослойными и дополнительно утепляются. Герметизируется такая труба множеством способов. Стоит разобрать наиболее популярные:

Проход этих конструкций может герметизироваться битумными производными. Довольно часто для такой цели применяют рулонные материалы.
Монтаж самоклеющейся ленты. Этот материал имеет фольгированный слой.
Установка специальных фартуков, изготавливаемых в виде колпаков. Еще они носят название кровельных проходов. Эти приспособления отличаются простотой и надежностью. Их нужно надевать на трубу с круглым сечением и крепить к обрешетке крыши.

Когда под крышей дома располагается жилое мансардное помещение, проход для трубы нужно не только загерметизировать, но и тщательно утеплить. Зазор, образуемый между фартуком и трубой, необходимо закрыть при помощи специальной термоустойчивой прокладки. Ее крепят на плоскость изделия.

Как видно, оборудовать стык крыши из профнастила с печной трубой можно самостоятельно, зная особенности установки различных конструкций. В процессе работы важно следовать технологии. Это обеспечит герметизацию места примыкания.

Как сделать проход в профнастиле без нарушения стропильной системы

Если утепленный кровельный пирог уже выполнен, возникнет немало проблем с проведением через него дымохода. Основная сложность заключается в соблюдении требований пожарной безопасности. При этом нужно сохранить целостность паро- и гидроизоляции.

Конструкция дымохода должна размещаться на некотором удалении от деревянных стропил. Поэтому проход трубы через крышу из профнастила создается в специальном коробе, который состоит из стропил, находящихся рядом с дымоходным каналом. Между ними закреплены две балки.

Они размещаются выше и ниже дымоходной конструкции. От поперечных балок и стропильных ног до дымоходной конструкции выбирается в соответствии с нормативами пожарной безопасности. Этот показатель находится в диапазоне от 130 до 250 мм.

Он зависит от материала, из которого изготавливается дымоходная конструкция.

Внутреннюю часть короба необходимо заполнить утеплителем с негорючими свойствами. обычно применяется материал высокой плотности, изготавливаемых с применением базальтового волокна. Он обладает низкой гигроскопичностью, в сравнении с обычными утеплителями.

Чтобы обеспечить герметичность крыши, на гидро- и пароизоляцию в месте прохода трубы необходимо прорезать профнастил конвертом. Его края следует закрепить снаружи деревянного короба.

Источник: https://prospera-stroy.com/kak-germetizirovat-trubu-na-kryshe-iz-profnastila/

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

цинка;
дополнительной антикоррозии;
грунтовки;
полимера (полиэстера);
монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

Протечка. При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
Разрушение стропил. Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
Коррозия профнастила. Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
Снижение уровня теплоизоляции крыши. При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Внимание! Хорошая отделка стыков прохода на крыше имеет принципиальное значение для кровли, ее долговечности.

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

Выбор места вывода трубы

Расположение прохода на крыше имеет значение: правильное место повысит и герметичность, и надежность всего кровельного покрытия. В случае крыши из профлиста трубу имеет смысл выводить:

на коньке. Преимущества этого места: снижает возможность протечки, исключает образование конденсата. Минус его в том, что создание трубы нарушит целостность конькового прогона – деревянной балки наверху конструкции крыши;
поблизости от конька (порядка полуметра). Это также выгодное месторасположение, поскольку хорошо гидроизолирует крышу. К тому же, в отличие от первого способа, оборудование прохода на расстоянии 50 см (плюс-минус 20 см) от конька не нарушит стропильную систему крыши.

Важно! Чем ниже по скату находится труба, тем более затратна гидроизоляция стыков. Значит, чем она ближе к вершине крыши, тем легче герметизация.

Сейчас разработано несколько способов эффективно заделать трубу на крыше, создано оборудование для обустройства места примыкания. Ниже описаны самые популярные варианты.

Мастер флеш

Так называется эластичный колпак (проходка) для гидроизоляции проходов с круглым сечением. Он выполняется из усовершенствованного латекса, который, помимо защиты от воды, обладает и другими достоинствами:

долговечность;
сохраняет свойства в диапазоне от минус 50 до плюс 130 градусов Цельсия;
устойчив к прямым солнечным лучам (ультрафиолету).

Монтировать этот элемент достаточно просто, к тому же он производится в разных вариациях для труб с разным диаметром.

Приобретается Мастер флеш нужного диаметра. Перед монтажом аккуратно обрезается узкая часть колпака, чтобы латекс плотно облегал проход.
На трубу аккуратно натягивается резиновая проходка до конца, до места соединения с кровлей.
Внимание! С прохода предварительно нужно убрать зонтик (дефлектор).
Основание колпака прикрепляется к профнастилу. Мастер флеш имеет самоклеящуюся основу. Перед закреплением с основы снимается защитный слой, и колпак плотно прикладывается к кровле. Перед креплением профнастил следует очистить от пыли и загрязнения.
Колпак закрепляется с помощью саморезов, миниатюрные зазоры заполняются герметиком.
Сверху гидроизоляция покрывается фартуком в качестве дополнительной защиты. Фартуки выпускаются в разных цветах, таким образом можно подобрать материал под цвет крыши.

Защитные фартуки

Помимо резиновых колпаков применяются фартуки из других материалов. При гидроизоляции трубы с круглым сечением также применяются проходки из оцинкованной стали. В этом случае на место стыка прохода с крышей дополнительно устанавливается хомут из стали, зазоры герметизируются с помощью герметиков и клейкой ленты с металлическим армированием.

Несколько сложнее происходит работа по герметизации труб прямоугольного сечения. Поскольку форма создает прямые углы, это накладывает свои особенности.

Если труба создается из кирпича или блоков, то она, как правило, имеет прямоугольную форму, а также больше по своему размеру. В этом случае герметизация проходов происходит с помощью фартука, состоящего из нескольких деталей.

Гидро- и пароизоляция кровли, оставшаяся после выведения прохода на крышу крепится к нему по периметру с использованием строительного скотча.
С помощью машинки по периметру трубы создают небольшую канавку (штробу).
Планку примыкания (верхний край) фиксируют в штробе с помощью силиконового герметика.
Фартук состоит из четырех частей – к каждой стороне прямоугольника. Нижний фартук крепят плотно к проходу с нахлестом 10 см. Для крепления используют саморезы по работе с профилированным листом.
Под нижний фартук помещается галстук, элемент гидроизоляции, который исключает попадание воды в здание (протечки).
Подобным образом крепятся боковые и верхний фартуки, создавая цельную защитную конструкцию.

Совет! Заделывая стык, рекомендуется выбирать материалы той же фирмы, которая выпустила профлист.

Гидроизоляция трубы на крыше дома – процесс не такой сложный, сколько важный. Правильно заделать стыки жизненно необходимо для создания качественной кровли. Относясь ответственно к таким нюансам, человек не будет знать проблем с крышей своего дома долгое время.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/pechnaya-truba/kak-zadelat-trubu-na-kryshe-iz-profnastila.html

Герметизация трубы на крыше из профнастила — Кровля и крыша

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий.

Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю.

Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: «Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать»).
Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

На коньке. Это самое практичное место для выведения трубы. В таком случае не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Источник: https://evroterm32.com/kak-germetizirovat-trubu-na-kryshe-iz-profnastila/
