Как установить трубу на крыше из металлочерепицы?

В этой статье:

Обход трубы на крыше из металлочерепицы

Этапы гидроизоляции верхней части трубы дымохода.

Первостепенной задачей кровельщика является обеспечить герметичность ее поверхности.

Наиболее уязвимыми участками в данном случае являются места примыкания дымохода и проход вентиляции. Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

Намокание теплоизоляционного слоя, что повлечет за собой утечку тепла из помещения.
Попадание влаги на деревянные элементы стропильной системы, что может стать причиной их гниения.
Нарушение вентиляции воздуха в подкровельном пространстве.

Еще на этапе проектирования уделяется внимание тому, где будет находиться проход дымохода через кровлю. Не следует забывать, что высота дымовой трубы зависит от ее размещения. Чем ниже по скату крыши она находится, тем длиннее должна быть относительно кровельной поверхности. Оптимальным вариантом расположения дымоходов считается место в районе коньковой балки. В этом случае меньшее количество осадков попадет на трубу, и небольшой выход над поверхностью кровли снизит риск разрушения наружной части.

Устройство примыкания к дымоходу металлочерепицы

Схема установки фартука вокруг выхода дымохода: 7 — дополнительные бруски обрешетки; 11 — лист металлочерепицы; 13 — уплотнитель; 22 — планка примыкания.

После того как труба выведена через кровельный пирог. следующий этап — это герметизация стыка трубы и черепицы. Как правило, такой процесс состоит из следующих этапов:

устройство обрешетки и металлочерепицы на проход трубы;
устройство внутреннего фартука;
монтаж металлочерепицы;
устройство наружного фартука.

болгарка;
диск для распила 2 мм;
молоток;
плоскогубцы;
маркер;
металлическая линейка.

Обход дымохода из кирпичной кладки, монтаж нижнего фартука

Осуществляя устройство примыкания, кровельщику необходимо решить две задачи:

Перехватить стекающую воду со ската над трубой, направить по обе стороны дымохода и далее выпустить на скат под ним.
Не допустить попадания воды в дом и вывести спускающуюся по стенкам трубы воду на крышу.

Схема гидроизоляции примыкания дымохода

Для этого необходимо смонтировать металлический фартук, который одновременно будет расположен на плоскости крыши и находиться на трубе на расстоянии 150-200 мм выше поверхности кровли. Перед началом работ труба должна быть оштукатурена, так как после того как будет сделан обход, эта часть дымохода будет недоступна.

Гидроизоляцию завести на боковые грани трубы. На скате немного выше задней грани (не более чем на 0,8 м) в гидроизоляцию встроить водоотводящий желоб.
Дополнительно проход трубы через кровлю обустроить обрешеткой.
Перед установкой нижнего фартука в проход трубы на обрешетку уложить металлочерепицу. Для этого левый и правый листы, примыкающие к дымоходу, обрезаются по его контуру и далее разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной сверху над дымоходом.
Затем на боковые грани трубы нанести линии, находящиеся от поверхности кровли на 150 мм. Далее соединить их по всему контуру на трубе. Таким образом можно узнать точную высоту подъема верхнего и нижнего фартуков.
По намеченной линии болгаркой сделать штробы (ширина 2 мм). Штробить наружную поверхность дымоходов необходимо по кирпичу, но не по кладке.
Далее обработанную поверхность необходимо тщательно очистить от пыли, хорошо будет промыть водой и дать высохнуть.
Штробы заполнить бесцветным силиконовым герметиком.
Подготовить планку примыкания и все части фартука. Затем в нанесенный герметик ввести край планки и закрепить ее саморезами.
Таким же образом поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.
Далее проход дымохода обустраивается «галстуком». Эта деталь представляет собой лист металла, который заводится под нижнюю кромку фартука. Края галстука загнуть молотком и плоскогубцами. Назначение данного элемента состоит в том, чтобы не допустить попадания в проход дымохода через крышу воды и направить ее к водостоку либо ближайшей ендове.

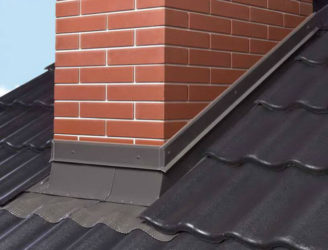

Устройство наружного фартука в месте примыкания к трубе

Установка наружного фартука.

Следующий этап — это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука. Разницей в монтаже будет фиксация планки примыкания к трубе. В данном случае не требуется дополнительно штробить кирпичную кладку. Достаточно будет закрепить ее саморезами непосредственно на кирпич. Впоследствии ее можно аккуратно заделать штукатуркой или влагостойким герметиком.

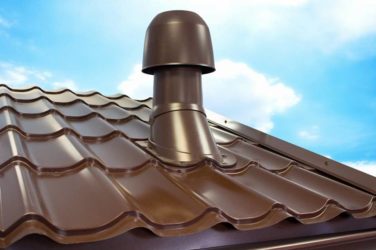

Проходной элемент для металлочерепицы

Когда в жилом доме предстоит установка камина или печи, прежде всего, следует задуматься о создании дымохода. Обустройство прохождения трубы через металлочерепичную крышу имеет свои нюансы.

Вывод трубы печи через металлочерепицу

Вывод трубы через металлочерепицу (см фото) предусматривает решение двух вопросов. Первый из них касается организации пожаробезопасного прохода дымохода через кровлю и покрытие на ней. Чтобы его решить, потребуется изолировать склонные к возгоранию материалы и тем самым не допустить их соприкосновение с поверхностью трубы. Вторая проблема связана с обеспечением герметичности места выхода дымохода наружу, на крышу. Решить ее можно путем проведения ряда мероприятий во время выполнения кровельных работ.

Каждому понятно, что место сквозного прохода на крыше требует особого внимания со стороны владельца недвижимости и нарушение технологии при обустройстве вывода может привести к протечке воды при первом, даже небольшом дожде. Узел кровли из металлочерепицы. обеспечивающий примыкание к трубе, лучше всего делать там, где находится конек кровли, поскольку в этом месте не возникают снеговые карманы, а соответственно уменьшается вероятность того, что здесь появится место, откуда влага будет проникать в чердачное помещение.

Хотя такой вариант обустройства прохождения трубы через кровлю имеет свои недостатки. Основной из них заключается в том, что стропильную систему придется выполнять либо без коньковой балки вообще, либо делать данный элемент с разрывом. Чтобы реализовать такую конструкцию, нужно установить для стропил дополнительные опоры, но когда чердачное помещение планируют использовать, они становятся препятствием.

Что не рекомендуют делать специалисты, так это сооружать дымоход через металлочерепицу там, где пересекаются скаты в близости от ендов, поскольку сделать в этом месте качественное примыкание очень сложно и место это и так является слишком уязвимым.

Защита вывода кирпичной трубы

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Чтобы сделать внутренний фартук, потребуются инструменты:

маркер;
молоток;
плоскогубцы;
металлическая длинная линейка;
болгарка с 2-миллиметровым диском.

Мероприятия, направленные на решение проблемы, как обойти трубу металлочерепицей и работы по обеспечению надежного примыкания материала кровли к трубе выполняются поэтапно:

к поверхности дымохода прикладывают планку примыкания и на кирпиче отмечают линию, где это происходит (аналогично этому способу выполняют выход вентиляции на крышу из металлочерепицы );
используя металлическую линейку, метку переносят на другие стороны дымохода;
с помощью болгарки по отмеченной линии делают канавку шириной 2 миллиметра. Прокладывают штробу не по месту шва кирпичной кладки, а по ее поверхности;
рабочие участки очищают от образовавшейся на них пыли – лучше всего их промыть водой и дать им высохнуть;
канавку заполняют силиконовым герметиком, желательно бесцветным, и вводят в нее край планки примыкания для металлочерепицы. закрепляя ее саморезами. При этом работы по монтажу начинают со стенки, повернутой к карнизу крыши, а не к коньку. Остальные части фартука закрепляют по остальным сторонам трубы аналогично. Если не получается состыковать планки, то в таком случае выполняется нахлест шириной 15 сантиметров;
затем под нижнюю кромку фартука помещают лист металла – его принято называть галстуком, этот элемент необходим для отведения осадков в направлении водостока или к ендове. По краям галстука делают небольшие бортики при помощи молотка и плоскогубцев;
после этого вокруг трубы сверху фартука и галстука укладывают металлочерепицу и приступают к установке наружного фартука.

При проведении работ, чтобы кровельное покрытие не повредить, необходимо соблюдать меры безопасности: строитель должен надеть пояс монтажный, имеющий страховочный фал, обувь с мягкой подошвой. Передвигаться нужно по обрешетке, наступать в прогиб волны.

Когда завершен монтаж покрытия около трубы, устанавливают наружный фартук, выполняющий функцию больше декоративную, чем защитную. Обустройство наружного фартука проходит аналогично тому, как и внутреннего, только планки примыкания крепят к трубе, не выполняя штробление стенок.

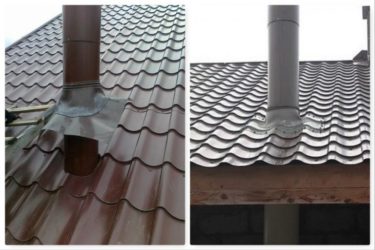

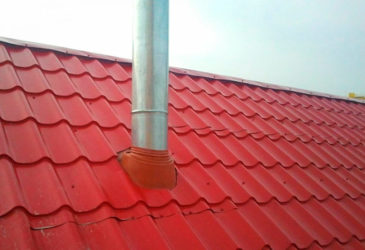

Прохождение металлочерепицы железным дымоходом

Источник: http://stroykrishu.ru/obhod-truby-na-kryshe-iz-metallocherepitsy.html

Проход дымохода через кровлю из различных материалов: правила и примеры + фото

Установка трубы на крыше – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через кровлю, чтобы соблюсти нормы СНиП, а также обезопасить конструкцию от проникновения влаги и возможности возгорания.

Качественно сделанный проход дымохода через крышу – это гарантия длительной службы печи и кровли

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

непосредственно в коньке;
на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крыши

При этом нужно соблюсти такие строительные нормы:

Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.
При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.
Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крыши

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход ни в коем случае не касается кровельного покрытия напрямую

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

Последствия неправильного монтажа можно увидеть в видеоролике:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлю

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлю

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Проход сендвич-дымохода через кровлю показан в видеоролике:

Особенностью организации прохода сэндвич дымохода является установка ППУ – потолочно-проходного узла. Это устройство защищает от высокой температуры все деревянные элементы, через которые проходит дымоход. Оно представляет собой металлическую конструкцию с определенным диаметром, через которую нужно пропустить трубу. Материал её изготовления – оцинкованная сталь или минерит. Внутренняя поверхность узла выкладывается теплоизоляцией.

Потолочно-проходной узел для круглой трубы На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу

Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
После установки галстука и внутреннего фартука укладывается металлочерепица.
Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию дымохода на крыше.

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулин Это может быть интересно! В статье по следующей ссылке читайте про дымоход для газового котла в частном доме.

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.
Устанавливается опалубка.
Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.
Кровельное покрытие заводится на стенки.
Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.
На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансов

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.
Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.
В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.
Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.
Короб заделывается огнестойким материалом для термоизоляции.
Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходник

Наглядно про проведение трубы через готовую кровлю смотрите в следующем видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про современный дом-шале в горах.

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/prokhod-dymokhoda-cherez-krovlyu/

Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты

цель при выводе дымоотводной трубы на крышу заключается в том, чтобы при этом была обеспечена надежная пожарная безопасность: это подразумевает использование негорючих изоляционных материалов. Кроме того, проход трубы через крышу из металлочерепицы должен отличаться особой герметичностью.

Как вывести через кровлю квадратную или прямоугольную трубу

Когда выполняется проход сэндвич трубы через металлочерепицу, герметичность перехода обеспечивается при помощи специального внутреннего фартука:

Для приобретения планок примыкания верхнего и нижнего типа следует отправиться в специализированную точку продажи. Нижняя часть изделия прокладывается по поверхности дымоотводной трубы, разметка верхней кромки происходит после оформления нижней.
Штробу нужно подобрать, ориентируясь на отметку: делается она глубже 15 мм, с небольшим верхним уклоном.
После уборки всего образовавшегося мусора саму штробу можно промыть водой.
Внутренний фартук устанавливается, от нижней части дымоотводной трубы, с постепенным движением вверх.
Планки монтируют внахлест, в пределах 150 мм: именно такие параметры позволят обеспечить достаточно надежную герметичность стыковки.
Для заливки краев доборных элементов, устанавливаемых в штробе, используется специальный герметик: для подобной заливки разрешается применять исключительно теплостойкие материалы.
Под нижней частью установленного фартука проводится монтаж плоского металлического листа, направленного вниз: с его помощью осуществляется отвод воды. Чтобы выполнить бортик, потребуется наличие молотка и плоскогубцев.
Фартук по верхней части обкладывается металлочерепицей, вдоль очертаний дымохода. Далее нужно оформить наружный фартук, для чего применяются верхние примыкающие планки. В основном он выполняет декоративную функцию, а устанавливается точно также, как и внутренний. Отличается лишь участок крепления верхних кромок: в данном случае это – поверхность дымохода. Таким образом, нужда в оформлении штробы отпадает сама собой.

Организация вывода круглой трубы через металлочерепицу

Как вывести трубу через крышу из металлочерепицы, если дымоотвод имеет круглую форму? В отделах, где представлен набор кровельных материалов, нередко наличествуют специальные проходы для дымоходов: обычно найти подобные изделия можно в каждом строительном магазине. Такие готовые проходы заметно облегчают задачу по организации выведения трубы через потолочное перекрытие. Далее происходит изготовления фартука, с последующей его фиксацией на кровле.

Важно избегать скрепления фартука и жесткой дымоходной конструкции. Это делается для предотвращения деформирования изделия по причине таких явлений, как температурное расширение крыши, или усадочные явления конструкции. Придерживаться этих рекомендаций нужно в обязательном порядке. Фартук и дымоотводная труба обычно образуют зазор, для маскировки которого применяют специальный хомут (для его фиксации лучше применить эластичную термостойкую прокладку).

Наиболее оптимальные участки кровли для организации проходов для дымоходной трубы

Где лучше всего спланировать выход трубы через металлочерепицу? С учетом специфики установки примыкающего узла, лучше всего разместить проем на кровельном коньке. Такое размещение обезопасит поверхность крыши от таких неприятных явлений, как снеговые карманы.

Кроме этого, герметизация трубы на крыше из металлочерепицы в таком случае бывает на порядок надежнее. При этом важно помнить, что данный способ монтаж сопряжен с определенными трудностями. К примеру, при создании проекта важно предусмотреть наличие разделенной балки конька, либо же полное ее отсутствие.

В первом случае устанавливаются дополнительные опоры под стропила, приводящие к затруднениям при эксплуатации чердачного помещения.

Как провести трубу через металлочерепицу другим способом? Это можно сделать недалеко от кровельного конька, по скату. Организация примыкания в таком случае не вызывает никаких сложностей, ведь снежные карманы на данном участке просто не смогут образоваться. Если труба через металлочерепицу выводится там, где пересекаются скаты, то для оформления качественного примыкания придется преодолеть немало сложностей. Рекомендуется применять другие варианты прохода, а этот рассматривать только в исключительных случаях.

https://www.youtube.com/watch?v=hdp2Bz1KXtk

Вывод трубы через потолочное перекрытие должен выполняться не спеша, с соблюдением необходимых мер предосторожности. Важно также заранее заготовить необходимые материалы и инструменты. В противном случае, работа может быть выполнена не просто некачественно, но с повреждениями конструктивных элементов и перекрытий. Рекомендуется при проведении подобных робот своими руками неукоснительно соблюдать инструкцию, тогда хороший результат обеспечен.

Источник: https://trubaspec.com/dymokhodnye/kak-sdelat-prokhod-truby-cherez-kryshu-iz-metallocherepitsy-proverennye-na-praktike-varianty.html

Проход трубы через металлочерепицу

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.

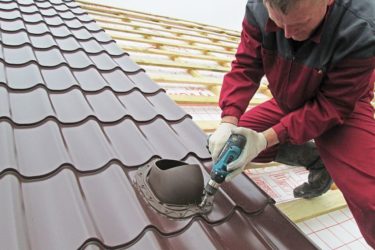

Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.

Как быть с квадратной трубой

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

Проход через покрытие из металлочерепицы выполняется следующим образом:

На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

по теме:

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.

Источник: https://kryshagid.ru/metallocherepica/kak-vyvesti-trubu-cherez-kryshu.html

Обустройство дымохода через металлочерепицу

При проектировке и постройке своего дома большое внимание нужно выделить грядущим проходным узлам через крышу.

Проход трубы через металлическую черепицу считается особенно очень важным узлом, потому что от его качества и правильности монтажа подчиняется непроницаемость и пожарная защищенность всей крыши.

Нормативы и потребности, каким обязан удовлетворять дымотвод, показаны в подходящих нормативах. Зачастую, планирование проходного узла дымо отвода проектируется вместе с постройкой самого дома. Но могут быть ситуации, когда проход дымо отвода через металлическую черепицу нужно провести через крышу уже выстроенного дома. Такого рода потребность вызывается 2-мя вариантами:

если совершается смена конструкции кровли или капремонт;
если совершается монтаж или замена самого источника отопления.

Вывод дымо отвода через крышу из металлической черепицы

В условии утеплённой кровли материалы изоляции тепла, водоизоляции и пароизоляции считаются вероятными источниками появления пожара. Древесная каркасная рама тоже может загореться. Вследствие этого эти все детали должны находиться на расстояние по минимуму 130 мм от кирпичных, керамических и бетонных труб. Если применяется керамическая труба без изоляции тепла, то расстояние делают больше до 250 мм.

В месте, где проходит дымотвод через металлическую черепицу и пирог кровли, образовывается проем, в каком совершается образование конденсата и тепловая потеря в утеплитель. Чтоб этого не произошло, для дымо отвода подготавливается своя конструкция стропилин, а зазор между кровлей и трубой утепляют негорючей минеральной ватой на основе базальта.

Если вывод трубы через металлическую черепицу выполняется в эксплуатируемом доме, то гидро- и пароизоляционные материалы режутся по виду конверта и, подвернув края, их делают фиксацию к конструкции стропилин.

Для труб прямоугольного и квадратного сечения облагораживают внутренний и наружный фартуки, какие предоставляют примыкание трубы к металлической черепице без возможности протечки.

Использование труб из нержавейки и асбоцемента непозволительно для печей, трудящихся на угле или торфе!

Проход трубы квадратного или прямоугольного сечения через металлическую черепицу

Для снабжения непроницаемости мест примыкания трубы к металлической черепице на скате кровли облагораживают внутренний и внешний фартук. Монтаж начинается с внутреннего фартука путем установки нижней и верхней планки, а еще боковых компонентов. Нижняя планка прикладуют к стенам и ведется линия карандашиком. Все другие детали так же применяются в виде шаблонов для размечивания других линий. Отмерив линию по периметру трубы, нужно сделать штробы. Исполняют их болгаркой глубиной не меньше 15 мм. Потом моют водой от кирпичной пыли и дают прекрасно высохнуть.

Непозволительно, чтоб штроба проходила прямо на месте шва кирпичной кладки. Хороший проход штробы обязан выполняться по плоскости кирпича!

Монтаж планок начинается с нижней стены дымо отвода, дальше две боковые и верхняя планка. Нахлест планок должен составлять примерно 150 мм, исключая подобным образом, возможность протечки. Края доборных компонентов ставятся в штробу и заливаются герметиком. К трубе планки крепятся кровельными саморезами. Под низ фартука ставят «галстук», который нужен для стекания воды и может быть направлен в ендову или к карнизному свесу. По краешку крыши выполняют бортик при помощи плоскогубцев и молотка.

Когда внутренний фартук сделан и крышная разделка дымо отвода закончена, длится укладка листов металлической черепицы вокруг дымо отвода. Дальше обживают внешний фартук, который делает роль декора. Планки примыкания внешнего фартука крепятся в таком же порядке, как и планки внутреннего фартука. Края планок уже не заводят в штробу, а скрепляют к стенкам дымо отвода.

Проход трубы круглого сечения через металлическую черепицу

Если кровельный проходной узел нужно выполнить круглого сечения, то используют кровельную проходку, которая обеспечюет нужную непроницаемость в соединительных местах дымо отвода с крышей. Кровельные проходки работают для обустраивания прохода антенн, мачт, вентиляций, дымоходов и электрических выходов и применимы для большинства видов материалов для кровли. Основание кровельной проходки сделано из стального листа, с каким плотно совмещён колпак. Через отверстие в колпаке и выполняется проход сэндвич трубы через металлическую черепицу.

Проходки делают из силикона или EPDM резины. Данные материалы имеют широкий рабочий температурный промежуток от -74 до +260 градусов.

Для установки трубы через кровельную проходку делают в ней отверстие на 20% поменьше трубного диаметра. Натягивают проходку на трубу с применением, к примеру, раствора домашнего мыла. Уплотнитель прижимают к материалу для кровли, и он принимает нужную форму плоскости крыши. Под фланец наносят герметик и скрепляют кровельными саморезами с примерным шагом 35 мм.

В большинстве случаев сэндвич труба считается отличной заменой кирпичному дымоходу. Она складывается из 2-ух труб разных диаметров, между которыми расположен материал для теплоизоляции из ваты из базальта. Монтаж, срок службы и эксплуатационные характеристики выполняют применение сэндвич трубы для отхода горючих веществ выгодным предприятием на сегодня. Труба защищена от крепкого перегрева внешней стены и собирания конденсата.

Стоить учесть, что при обустраивании дымо отвода, произведенная крышная разделка собственными руками обязана быть сделана в согласии со всеми правилами и строительными нормами. Если вы не уверены в собственных силах или у вас недостаточно навыков и навыка в этом виде работы – поручите работу специалистам.

Источник: https://CertainTeed.by/articles/obustrojstvo-dymohoda-cherez-metallocherepicu
