Как установить трубу на крыше из профнастила?

В этой статье:

Как установить трубу на крыше из профнастила

Вопрос о том, как вывести трубу через крышу из профнастила, часто возникает при строительстве индивидуального дома.

В линейке кровельных материалов профнастил занимает одно из первых мест благодаря высокой надежности и технологичности.

Кровельная система любой конструкции имеет примыкания к трубе, коньку или ендове. Обустройство этих узлов определяет надежность кровли в целом.

Особенности крыши из профнастила

Источником тепла в современном индивидуальном доме чаще всего служит котел на твердом топливе. Традиционная печь в модернизированном виде так же сохраняет свои позиции.

Неотъемлемой частью печки или котла является дымовая труба, которая выводится на крышу.

Это простое, на первый взгляд, действие, требует от исполнителя определенной подготовки и опыта.

Чтобы обустроить трубу на крыше из профнастила, необходимо соблюдать предписанную строительными правилами последовательность действий.

При этом очень важно не повредить кровельный пирог в том месте, где труба выводится наружу.

Отработанные до мелочей технологии позволяют крыть крышу профнастилом качественно и в короткие сроки.

Практика свидетельствует, что обеспечить надежное сопряжение кровельного материала и дымохода в месте его вывода можно, используя специальные фасонные изделия и гидроизоляционные материалы.

При этом следует отметить, что в состав кровельного пирога входят следующие материалы:

гидроизоляция;
пароизоляция;
утеплитель.

Вся эта многослойная структура собрана в соответствие с действующими требованиями. Вывести через нее отопительную или вентиляционную трубу можно, соблюдая правила.

Подготовительный этап

Пошаговая инструкция о том, как правильно крыть крышу из профнастила, приводится в проектной документации.

При соблюдении всех требований по монтажу и укладке материалов кровля надежно защищает дом от внешних воздействий и служит в течение многих десятилетий.

Однако при обустройстве дома приходится нарушать целостность кровли и проводить дополнительные работы.

Выполняются эти действия на этапе, когда обустраивается проход трубы через крышу. Важно отметить, что кровля наравне с защитной функцией выполняет и декоративную.

Из этого замечания следует, что все элементы над крышей должны иметь аккуратный и привлекательный вид.

Разновидности труб

Для создания комфортных условий проживания современный коттедж оснащается большим количеством систем жизнеобеспечения.

Главными из этого числа считаются отопительная система и вентиляционная. Дымоходная труба, как и вентиляционная, выводится через крышу из профнастила.

По сложившейся традиции печка и дымоход выкладываются из кирпича. Сечение дымохода рассчитывается и выбирается либо квадратное, либо прямоугольное.

Чтобы не нарушать единство архитектурного решения, вентиляционную трубу на крыше оформляют в одном стиле с дымоходной. Внешнюю отделку дымохода, как правило, выполняют декоративным кирпичом.

Когда источником тепла в доме служит котел, то через крышу из профнастила проще и экономнее вывести дымоход круглого сечения.

Наибольшее внимание при выполнении этой операции уделяется тому, чтобы правильно оформить примыкание дымохода к кровельному пирогу.

Вентиляционные системы внутри дома и на крыше, как правило, монтируются из листового металла. В системе отопления чаще используются стальные или асбестоцементные трубы.

Важно отметить, что герметизация образовавшегося стыка между дымоходом и крышей обязательно выполняется независимо от выбранного профиля.

Место вывода

Поскольку при выводе трубы через крышу из профнастила нарушается изначальная целостность кровельной системы, очень важно свести к минимуму эти нарушения.

Если оценивать надежность кровельной конструкции при защите от атмосферных осадков, то дымовую или вентиляционную трубу нужно разместить на коньке.

При таком расположении количество воды, которое будет стекать по кровле и попадать на примыкание дымохода и крыши, окажется незначительным, поскольку площадь сбора влаги минимальна.

Когда труба расположена посередине кровельного ската, площадь, на которой собирается дождевая вода, будет значительно больше.

Выполняя проектирование трубопроводов, которые будут выводиться через крышу, стропильные ноги необходимо обойти.

Но надежнее будет разместить отопительную систему таким образом, чтобы все опорные элементы кровельной конструкции остались неизменными.

Еще одно правило, которое регламентирует размещение дымохода на крыше из профнастила, заключается в том, чтобы вывести его на северный скат.

В этом случае профнастил не будет дополнительно нагреваться под воздействием солнечных лучей.

Последовательность действий

Работы по выводу дымохода через крышу из профнастила необходимо выполнять в солнечную погоду.

Как правило, вся процедура растягивается на два дня и состоит из следующих этапов:

разметка кровли;
вывод дымохода;
утепление и гидроизоляция стыков.

При четком планировании и выполнении графика работ вывод трубы через крышу совмещается с завершением кровельных работ.

Если достигнуть такого совмещения не удается, и обозначенный участок успели покрыть профнастилом, то отверстие под трубу в кровельном пироге приходится вырезать.

Это действие выполняется аккуратно, используя хорошо заточенный инструмент, строго по нанесенным меткам.

Следующим шагом труба выводится через крышу из профнастила на проектную высоту. При самом тщательном выполнении работ между трубой и кровельным материалом образуется щель.

По своим размерам она может быть совсем небольшой. Однако этого бывает достаточно, чтобы влага попадала под кровлю, вызывая самые неприятные последствия.

Чтобы избежать таких последствий, необходимо герметизировать примыкание кровли к трубе. Параллельно с герметизацией выполняется теплоизоляция трубы.

Это особенно важно в том случае, когда труба изготовлена из металла. Таким способом предотвращается возможность возгорания деревянных элементов при контакте с нагревшейся трубой.

В качестве теплоизолятора трубы, которая выводится через крышу из профнастила, чаще всего используется минеральная вата.

Есть и другие материалы, которыми оборачивают дымоход, но базальтовые ваты подтвердили свои эксплуатационные качества в течение многих лет.

Чтобы закрепить теплоизолирующий материал, вокруг трубы собирается и крепится короб из асбоцементных плит.

Отделка коробу не требуется, но зафиксировать его надо прочно. Между коробом и трубой должно оставаться свободное пространство шириной не менее 10 см.

Этот зазор и заполняется минеральной ватой. Теплоизоляцию обязательно защищают от попадания влаги.

Особое внимание уделяется отделке дымохода в чердачном или мансардном помещении. На тех участках, где выполняется обход несущих элементов конструкции, важно качественно выполнить гидроизоляцию.

Даже малейшая протечка со временем приводит к необходимости проводить большой ремонт кровельной системы.

Дымоход, независимо от материала, из которого он сделан, жестко закрепляется в исходном положении. Любая деформация дымохода приводит к нарушению целостности кровельного пирога.

Соответствующие предупреждения об этом содержатся в действующих строительных нормах и правилах.

Опытные кровельщики, зная, как заделать трубу на крыше из профнастила, тщательно выполняют гидроизоляцию зазора между трубой и кровельным материалом.

Для гидроизоляции стыка между профнастилом и кирпичной трубой применяются полимерные мастики. С этой же целью устанавливается специальный «фартук» из листового металла.

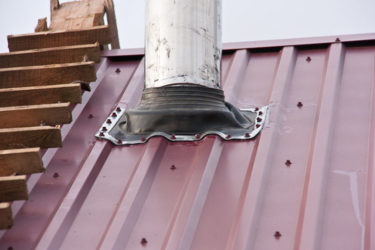

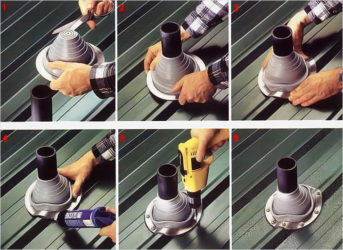

Когда труба имеет круглое сечение, можно использовать специальные изолирующие элементы из резины. Сегодня они продаются в хозяйственных магазинах.

Весь набор материалов и металлических изделий необходимо приобрести заранее, чтобы выполнить работы в намеченный срок.

Источник: http://kroemsami.ru/kak-vyvesti-trubu.html

Как вывести трубу через крышу из профнастила

Печки, камины, котлы, работающие на органическом топливе, в своей конструкции обязательно имеют дымоход, который собой представляет трубу круглого или прямоугольного сечения.

Она выходит за пределы крыши на определенную высоту, которая обеспечивает нормы и требования пожарной безопасности. А значит, дымоход проходит сквозь потолок, перекрытие и кровельный материал.

Проблемы возникают с проходом через кровельный материал, потому что наклонная плоскость последнего сопрягается с вертикальной плоскостью трубы. И именно в этом месте происходит протечка атмосферных осадков под кровлю, что создает немало проблем. Поэтому очень важно правильно провести монтажные работы именно кровельного материала, потому что он укладывается на крышу в последнюю очередь, где трубы давно установлены.

Примыкание профнастила к кирпичной трубе

Кирпичные трубы не редкость на российских крышах. Их обычно возводят на больших домах от каминов и печей. Сделать примыкание двух конструкций на крыше достаточно просто, потому что кирпич хорошо подается обработке. Итак, что необходимо сделать.

По углам кирпичного сооружения вверх от кровельного материала откладываются метки на высоту 20-30 см.
Все они соединяются по периметру линиями, прочерченными, к примеру, маркером по линейке.
По этим линиям надо сделать канавки глубиною до 1 см, для чего используется болгарка и отрезной круг.
Теперь необходимо заготовить четыре элемента фартука. Делают их из оцинкованного металлического листа, который потом окрашивается в цвет кровельного материала. Их конфигурация – буква «Z». Верхняя полка небольшая, она заходит в вырезанные канавки. Нижняя большая, потому что она будет закрывать профнастил. И чем длиннее хвост нижней полки, тем лучше.
Необходимо обратить внимание на то, что элемент фартука, который устанавливается выше дымохода, должен укладываться до монтажа кровельного материала. Потому что его хвостовик должен быть уложен под профнастил.
Боковые элементы изготавливаются в виде срезанной фигуры, подгоняемые под угол наклона ската кровли. Их нижние полки надо сделать шире верхних, потому что часть плоскости должна войти сверху под профилированные листы, а нижняя часть закрыть их собою.
Части фартука устанавливаются по своим местам и крепятся к кирпичной трубе саморезами. Должна получиться приблизительно вот такая конструкция.

Источник: https://prospera-stroy.com/kak-ustanovit-trubu-na-kryshe-iz-profnastila/

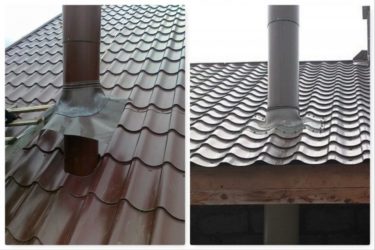

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Схема дымоходной системы из металлических труб

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
Монтаж короба для вывода дымоходной трубы
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

Схема врезки трубы на крыше из профнастила

Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.Монтаж силиконового уплотнителя для гидроизоляции соединения между профнастилом и трубой
Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.

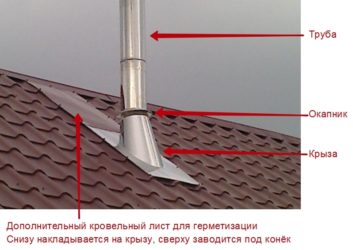

После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.

Установка декоративного наружного фартука

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/dymoxod/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila.html

Как правильно вывести дымоход через кровлю из профлиста

Профилированный лист уже много лет является одним из самых популярных, доступных и распространенных. Он очень широко применяется для покрытия крыш благодаря длинному ряду положительных свойств, отличных технических и эксплуатационных данных: легкий вес, удобство установки, привлекательный внешний вид, богатый выбор цветов, высокое качество напыления, предохраняющее от коррозии и длительный срок службы.

Несмотря на высокое качество крыши из профнастила, существуют и некоторые слабые моменты, на которые необходимо обратить особое внимание – стыковки. В этих местах наиболее часто может возникнуть течь, проникновение влаги, порча стропил и покрытия.

Как вывести дымоотвод через крышу гаража?

Чаще всего для облегчения монтажных работ устанавливают односкатные системы. Вывод печной трубы в отапливаемом помещении имеет свои особенности, так как связан с прохождением через железобетонное перекрытие + кровельное покрытие.

Для этого в бетонное перекрытие вставляют специальную металлическую гильзу и выводят ее через крышу в гараже из профнастила. Стык с материалом осуществляют по обычной схеме с Мастер-Флешем, тщательно герметизируют. Пространство между гильзой и железобетоном плотно конопатят негорючим базальтовым теплоизолятором, заделывают цементным раствором. Дымоход изолируют при помощи асбестовой ленты (шнура), выводят на кровлю через гильзу. Таким образом обеспечивают герметизацию стыка и утепление трубопровода.

Что учесть, рекомендации

Место установки печи, камина или другого отопительного сооружения, вывод необходимо планировать заранее, чтобы иметь возможность учесть все нюансы:

труба должна располагаться в северной части крыши, максимально близко к ее коньку (50-80 см);
чем меньший отрезок дымоотвода находится в холодной зоне, тем меньше образуется конденсат и сажа;
чем ниже к свесу кровли – тем больше нагрузка снега и сточной воды, угроза течи, разгерметизации стыков;
место для трубы желательно выбирать так, чтобы она находилась на расстоянии минимум 5-10 см от элементов стропильной системы – лучше перестраховаться от возможного самовозгорания, даже если дымоход защищен слоем утеплителя. Для этого можно воспользоваться угловыми деталями и задать уклон на 45° или 90°.

Сложность вывода дымоотводов заключается именно в надежной изоляции стыков. Современные технологии монтажа, разнообразие доборных элементов и жаростойких герметиков позволяют без труда решить эту проблему, обеспечить безупречную гидроизоляцию, длительный срок службы.

Источник: http://stroitel-list.ru/proflist/kak-pravilno-vyvesti-dymoxod-cherez-krovlyu-iz-proflista.html

Как установить трубу на крыше из профнастила — Строительство и ремонт

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из профнастила и изоляции от содержимого кровельного пирога.

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы гидроизоляции.

Разновидности

Элементы различаются между собой по материалу изготовления:

Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

2017-01-14

Дачный эксперт

Источник: http://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/kak-vyvesti-trubu.html

Как вывести трубу через крышу из профнастила?

Проблема выведения трубы через крышу возникает только во время капремонта здания. Потому как при проектировании новых домов и коттеджей на первом плане обустройство дымохода, и лишь потом укладка кровельных материалов.

Но случаи бывают разные, да и практика выведения трубы после возведения здания не нова. И желание как можно больше сократить затраты на обустройство дымохода для печной трубы и восстановление кровли вполне разумно.

Нужно лишь изучить подробную инструкцию и советы по выведению и герметизации печной трубы на крыше из профнастила.

Подготовительные работы:

Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:

Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.
Дымоход не должен проходить через стропильный каркас. Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 450 и 900.
Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.

Источник: https://newcomfortart.com/kak-ustanovit-trubu-na-kryshe-iz-profnastila/

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

легкий вес;
продолжительный эксплуатационный период;
внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой — понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

Сначала перманентным маркером отмечают место ее выведения на кровлю.
Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
В короб плотно насыпают керамзит или пользуются минватой.
На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Источник: https://kryshadoma.com/dymokhod/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila-izbegayte-oshibok.html
