Как заделать дымоход на крыше из профнастила?

В этой статье:

Как заделать дымоход на крыше из профнастила

Сейчас уже никого не удивишь желанием иметь свой собственный дом. При этом застройщики зачастую доверяют строительство и возведение крыши будущего здания специалистам, не подозревая о том, что устройство крыши из профнастила может быть им по плечу. Важным фактором здесь является наличие свободного времени, небольших навыков в строительном деле и, конечно же, желание довести начатое дело до конца.

Профнастил: характеристика материала

Отличительной чертой, выделяющей профнастил среди других покрывных материалов, является способ его производства, в основу которого заложена холодная прокатка оцинкованных стальных листов. Для предотвращения коррозии на обе стороны профиля наносится специальное покрытие широкого спектра цветов и оттенков.

Уникальная система поверхностного водоотвода точечного типа позволяет собирать влагу на сложных изломах и участках крыши, в то время как от линейной системы в этом случае большого толка не будет. По своему назначению и сфере использования профнастил может быть:

стеновой;
несущий;
кровельный.

Каждая группа этого покрытия отличается между собой обозначением, толщиной и высотой материала.

Для выполнения кровельных работ применяется профлист с буквенной маркировкой «Н» или «НС», причем второй обладает универсальными свойствами, благодаря чему может использоваться в качестве стеновой обшивки.

Покрытие крыши выполняется профилированными листами с высотой волны не менее 10-15 мм. Однако если кровля имеет небольшую длину ската, возможно использование профнастила с меньшей высотой волны.

Установка и монтаж обрешетки под профнастил

Применение профилированного листа в качестве кровельного покрытия подразумевает под собой сооружение специальной обрешетки, располагаемой сверху стропильной системы или поверх гидроизоляционного и утеплительного материала (в случае обустройства теплого чердака). Обрешетка крыши под профнастил выполняется из:

бруса 50×50 мм;
досок 32×100 мм;
влагостойкой фанеры толщиной 10 мм либо ориентировано-стружечных листов.

Любая обрешетка подразделяется на следующие основные типы:

С обычным шагом, при этом зазор между брусками (досками) составляет 20-40 см. Такая обрешетка наиболее часто используется для кровли из профлистов.
Сплошная. Расстояние в 10 мм между брусками позволяет избежать деформации и повреждения покрытия в результате разбухания или усыхания досок. Для сплошной обрешетки обычно применяют листовые материалы: фанеру, ОСБ или ДСП, пропитанные влагозащитным раствором.
Разреженная. Шаг обрешетки в этом случае колеблется в пределах 50-75 см, однако в некоторых случаях он может превышать данные параметры.

Выбор типа обрешетки зависит от угла наклона крыши и марки используемого профнастила. В случае если наклон крыши составляет 15°, то для профлиста марки С10 следует сооружать сплошную обрешетку, для профлиста С21 подойдет обычная с шагом в 300 мм, ну а для марки С44 – только разреженная обрешетка с расстоянием между брусками от 500 до 1000 мм.

В районах, подверженных воздействию сильных ветров и обильных снегопадов, устройство крыши из профнастила испытывает дополнительные нагрузки, снизить которые можно при помощи сооружения двухслойной обрешетки. При этом нижний ряд можно выполнить из разреженной обрешетки, а верхний – из обрешетки с обычным шагом или сплошной. Нижний ряд крепится параллельно коньку, верхний – перпендикулярно ему. Такая двухслойная обрешетка возводится также при укладке слоя утеплителя толщиной 100 мм, который закрепляется двумя брусками размером 50×50 мм, последовательно прикрепленными поперек стропил.

Устройство гидроизоляции крыши из профлиста

При строительстве дома обрешетка и стропила чаще всего выполняются из дерева, которое при контакте с влагой подвергается гниению и деформации. Поэтому еще на стадии подготовки важно позаботиться об укладке слоя гидроизоляции, которая в зависимости от кровельного типа может быть:

для теплого чердака – в этом случае применяется специальная гидроизоляционная мембрана, укладывать которую нужно горизонтально;
для холодного чердака – здесь может использоваться обычная гидроизоляционная пленка или рубероид с обязательным провисанием в 2 см.

При укладывании пленки нужно следить за тем, чтобы нанесенный на нее логотип производителя оставался снаружи, в противном случае она потеряет свои основные свойства.

Вентиляция крыши из профнастила способствует притоку воздушных масс в зазоры между кровлей и гидроизоляцией. Вентиляционные отверстия могут быть расположены как в торцах крыши дома, так и в местах наличия щелей между коньковой планкой и кровельной плитой.

Наиболее простым способом создания вентиляционных каналов является прокладывание рейки (контробрешетки) на слой гидроизоляции.

Общие рекомендации по монтажу профнастила

Перед укладкой листов следует установить карнизную планку, которая крепится гвоздями и саморезами с выступом 35-40 мм за край свеса. Между планкой и листом прокладывается дополнительный слой утеплителя. Необходимо учесть, что карниз крыши из профнастила должен располагаться ниже слоя гидроизоляции, в противном случае стекающая вода может просто не попасть в водосбор.

Профилированные листы укладывают по одному, начиная с одного из нижних углов крыши, временно закрепляют его одним саморезом по центру, после чего с нахлестом не менее 20 см укладывают следующий лист. Далее оба профиля выравнивают по свесу, после чего окончательно соединяют между собой по верхнему краю волны саморезами 4,8×19 мм через каждые 30-50 см. От того, насколько правильно будет закреплен первый лист, во многом зависит качество всей работы.

У свеса и на коньке профнастил прикручивают через верхнюю часть каждой волны к обрешетке, причем середина листа крепится саморезами 4,8×38 мм в шахматном порядке (примерно 4-5 штук на 1м2).

Также имеет место быть многорядная укладка профнастила, при которой к закрепленному первому листу с нахлестом крепится второй сверху. Далее снова укладывается нижний лист, а на него снова верхний. К получившемуся блоку аналогично присоединяется следующий блок, выравнивается по свесу и фиксируется саморезами.

Возможен еще один вариант укладки – на закрепленную нижнюю пару листов крепится один сверху, при этом верхние блоки из профлистов перекрывают нижние. Такая технология применяется для профнастила без дренажной канавки.

Вывод печной трубы на крышу

На завершающих этапах строительства осуществляется установка котла, после которой необходимо провести работы по выводу дымохода на крышу. Местонахождение котла или печи выбирается заранее с таким учетом, чтобы на пути прокладывания трубы под крышей оказалось как можно меньше непробиваемых элементов.

Чем длиннее и прямее дымоходная труба, тем лучше тяга и меньше КПД печи.

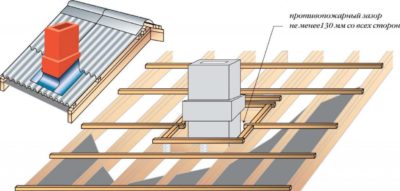

Наиболее сложной задачей является грамотное осуществление прохода трубы через кровельный пирог, так как гидро- и пароизоляционные пленки горючи и нуждаются в дополнительном отделении от дымохода. Иными словами, труба на крыше из профнастила должна размещаться в деревянном коробе. Расстояние от стенок до самой трубы устанавливается согласно требованиями СНиП. Пространство между трубой и стенками чаще всего заполняется базальтовой ватой.

Правильное примыкание слоев гидроизоляции к коробу выполняется стандартным способом:

Полотна разрезаются «конвертом».
Разрезанные края доводятся до стропил или поперечных балок и фиксируются гвоздями (скобами).
Пленка гидроизоляции прижимается брусьями обрешетки и контробрешетки, а пароизоляционная – основанием отделочного материала мансардного или чердачного помещения.

Для защиты утеплителя от влаги в местах примыкания пленок к стенкам короба устраивается герметичное уплотнение при помощи клеевого состава или специальной ленты.

Труба должна монтироваться максимально близко к коньковой планке, так как это место обеспечивает лучшую тягу. К тому же вблизи конька узел примыкания покрытия и трубы осуществляется намного легче, а значит, работа по заделке дымохода упрощается.

Монтаж доборных элементов кровли

После того, как листы профнастила уложены и закреплены на крыше, наступает черед дополнительных составляющих, наличие которых способствует более комфортной эксплуатации кровли. Существуют следующие доборные элементы крыши из профнастила:

коньки – монтируются к брусьям обрешетки с нахлестом от 100 мм; направление нахлеста аналогично всему кровельному полотну, то есть верхний элемент располагается по направлению к преобладающим ветрам;
карнизные заполнения – в случае невентилируемой кровли крепятся к обрешетке, закрывая просветы торцов профнастила;
ендовы (водосточные желоба) – для установки требуют дополнительных сплошных элементов обрешетки; стыки с полотном кровли подлежат герметизации;
компоненты оформления выходов вентиляционных шахт и дымовых труб – предусматривают сооружение дополнительных продольных и поперечных брусьев обрешетки; монтаж производится таким образом, чтобы верхние листы кровли были уложены с нахлестом на них, а они сами перекрывали нижние;
ветровые планки – перекрывают листы профнастила и крепятся к специальным планкам стропильной системы; монтаж их осуществляется как со стороны кровли, так и со стороны фронтона;
примыкания к стенам – монтируются саморезами к стене и обрешетке, стыки герметизируются;
кровельные ограждения, снегозадержатели – предусматривают усиление обрешетки в местах крепления;
лестницы, переходные мостики – ввиду повышенной нагрузки, а также для усиления прочности системы требуется применить увеличенные сечения для обрешетки и подобрать надежные крепежные элементы;
точки выхода кабелей – подлежат обязательной герметизации.

Работая с профилированным металлом, нужно помнить о том, что листы нельзя резать болгаркой, а передвигаться по кровле можно только в мягкой обуви в местах крепления саморезов. По окончании работ участки царапин и сколов следует обработать эмалью во избежание коррозии.

Автор Павлов Юрий
Николаевич

Оценить статью +4

Источник: https://stroyka.ahuman.ru/kak-zadelat-dymohod-na-kryshe-iz-profnastila/

Как установить трубу на крыше из профнастила

Вопрос о том, как вывести трубу через крышу из профнастила, часто возникает при строительстве индивидуального дома.

В линейке кровельных материалов профнастил занимает одно из первых мест благодаря высокой надежности и технологичности.

Кровельная система любой конструкции имеет примыкания к трубе, коньку или ендове. Обустройство этих узлов определяет надежность кровли в целом.

Особенности крыши из профнастила

Источником тепла в современном индивидуальном доме чаще всего служит котел на твердом топливе. Традиционная печь в модернизированном виде так же сохраняет свои позиции.

Неотъемлемой частью печки или котла является дымовая труба, которая выводится на крышу.

Это простое, на первый взгляд, действие, требует от исполнителя определенной подготовки и опыта.

Чтобы обустроить трубу на крыше из профнастила, необходимо соблюдать предписанную строительными правилами последовательность действий.

При этом очень важно не повредить кровельный пирог в том месте, где труба выводится наружу.

Отработанные до мелочей технологии позволяют крыть крышу профнастилом качественно и в короткие сроки.

Практика свидетельствует, что обеспечить надежное сопряжение кровельного материала и дымохода в месте его вывода можно, используя специальные фасонные изделия и гидроизоляционные материалы.

При этом следует отметить, что в состав кровельного пирога входят следующие материалы:

гидроизоляция;
пароизоляция;
утеплитель.

Вся эта многослойная структура собрана в соответствие с действующими требованиями. Вывести через нее отопительную или вентиляционную трубу можно, соблюдая правила.

Подготовительный этап

Пошаговая инструкция о том, как правильно крыть крышу из профнастила, приводится в проектной документации.

При соблюдении всех требований по монтажу и укладке материалов кровля надежно защищает дом от внешних воздействий и служит в течение многих десятилетий.

Однако при обустройстве дома приходится нарушать целостность кровли и проводить дополнительные работы.

Выполняются эти действия на этапе, когда обустраивается проход трубы через крышу. Важно отметить, что кровля наравне с защитной функцией выполняет и декоративную.

Из этого замечания следует, что все элементы над крышей должны иметь аккуратный и привлекательный вид.

Разновидности труб

Для создания комфортных условий проживания современный коттедж оснащается большим количеством систем жизнеобеспечения.

Главными из этого числа считаются отопительная система и вентиляционная. Дымоходная труба, как и вентиляционная, выводится через крышу из профнастила.

По сложившейся традиции печка и дымоход выкладываются из кирпича. Сечение дымохода рассчитывается и выбирается либо квадратное, либо прямоугольное.

Чтобы не нарушать единство архитектурного решения, вентиляционную трубу на крыше оформляют в одном стиле с дымоходной. Внешнюю отделку дымохода, как правило, выполняют декоративным кирпичом.

Когда источником тепла в доме служит котел, то через крышу из профнастила проще и экономнее вывести дымоход круглого сечения.

Наибольшее внимание при выполнении этой операции уделяется тому, чтобы правильно оформить примыкание дымохода к кровельному пирогу.

Вентиляционные системы внутри дома и на крыше, как правило, монтируются из листового металла. В системе отопления чаще используются стальные или асбестоцементные трубы.

Важно отметить, что герметизация образовавшегося стыка между дымоходом и крышей обязательно выполняется независимо от выбранного профиля.

Место вывода

Поскольку при выводе трубы через крышу из профнастила нарушается изначальная целостность кровельной системы, очень важно свести к минимуму эти нарушения.

Если оценивать надежность кровельной конструкции при защите от атмосферных осадков, то дымовую или вентиляционную трубу нужно разместить на коньке.

При таком расположении количество воды, которое будет стекать по кровле и попадать на примыкание дымохода и крыши, окажется незначительным, поскольку площадь сбора влаги минимальна.

Когда труба расположена посередине кровельного ската, площадь, на которой собирается дождевая вода, будет значительно больше.

Выполняя проектирование трубопроводов, которые будут выводиться через крышу, стропильные ноги необходимо обойти.

Но надежнее будет разместить отопительную систему таким образом, чтобы все опорные элементы кровельной конструкции остались неизменными.

Еще одно правило, которое регламентирует размещение дымохода на крыше из профнастила, заключается в том, чтобы вывести его на северный скат.

В этом случае профнастил не будет дополнительно нагреваться под воздействием солнечных лучей.

Последовательность действий

Работы по выводу дымохода через крышу из профнастила необходимо выполнять в солнечную погоду.

Как правило, вся процедура растягивается на два дня и состоит из следующих этапов:

разметка кровли;
вывод дымохода;
утепление и гидроизоляция стыков.

При четком планировании и выполнении графика работ вывод трубы через крышу совмещается с завершением кровельных работ.

Если достигнуть такого совмещения не удается, и обозначенный участок успели покрыть профнастилом, то отверстие под трубу в кровельном пироге приходится вырезать.

Это действие выполняется аккуратно, используя хорошо заточенный инструмент, строго по нанесенным меткам.

Следующим шагом труба выводится через крышу из профнастила на проектную высоту. При самом тщательном выполнении работ между трубой и кровельным материалом образуется щель.

По своим размерам она может быть совсем небольшой. Однако этого бывает достаточно, чтобы влага попадала под кровлю, вызывая самые неприятные последствия.

Чтобы избежать таких последствий, необходимо герметизировать примыкание кровли к трубе. Параллельно с герметизацией выполняется теплоизоляция трубы.

Это особенно важно в том случае, когда труба изготовлена из металла. Таким способом предотвращается возможность возгорания деревянных элементов при контакте с нагревшейся трубой.

В качестве теплоизолятора трубы, которая выводится через крышу из профнастила, чаще всего используется минеральная вата.

Есть и другие материалы, которыми оборачивают дымоход, но базальтовые ваты подтвердили свои эксплуатационные качества в течение многих лет.

Чтобы закрепить теплоизолирующий материал, вокруг трубы собирается и крепится короб из асбоцементных плит.

Отделка коробу не требуется, но зафиксировать его надо прочно. Между коробом и трубой должно оставаться свободное пространство шириной не менее 10 см.

Этот зазор и заполняется минеральной ватой. Теплоизоляцию обязательно защищают от попадания влаги.

Особое внимание уделяется отделке дымохода в чердачном или мансардном помещении. На тех участках, где выполняется обход несущих элементов конструкции, важно качественно выполнить гидроизоляцию.

Даже малейшая протечка со временем приводит к необходимости проводить большой ремонт кровельной системы.

Дымоход, независимо от материала, из которого он сделан, жестко закрепляется в исходном положении. Любая деформация дымохода приводит к нарушению целостности кровельного пирога.

Соответствующие предупреждения об этом содержатся в действующих строительных нормах и правилах.

Опытные кровельщики, зная, как заделать трубу на крыше из профнастила, тщательно выполняют гидроизоляцию зазора между трубой и кровельным материалом.

Для гидроизоляции стыка между профнастилом и кирпичной трубой применяются полимерные мастики. С этой же целью устанавливается специальный «фартук» из листового металла.

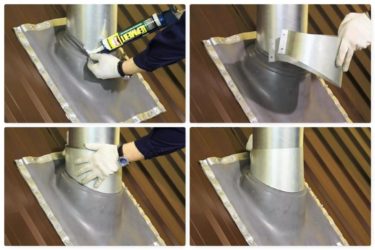

Когда труба имеет круглое сечение, можно использовать специальные изолирующие элементы из резины. Сегодня они продаются в хозяйственных магазинах.

Весь набор материалов и металлических изделий необходимо приобрести заранее, чтобы выполнить работы в намеченный срок.

Источник: http://kroemsami.ru/kak-vyvesti-trubu.html

Как вывести трубу через крышу из профнастила

Печки, камины, котлы, работающие на органическом топливе, в своей конструкции обязательно имеют дымоход, который собой представляет трубу круглого или прямоугольного сечения.

Она выходит за пределы крыши на определенную высоту, которая обеспечивает нормы и требования пожарной безопасности. А значит, дымоход проходит сквозь потолок, перекрытие и кровельный материал.

Проблемы возникают с проходом через кровельный материал, потому что наклонная плоскость последнего сопрягается с вертикальной плоскостью трубы. И именно в этом месте происходит протечка атмосферных осадков под кровлю, что создает немало проблем. Поэтому очень важно правильно провести монтажные работы именно кровельного материала, потому что он укладывается на крышу в последнюю очередь, где трубы давно установлены.

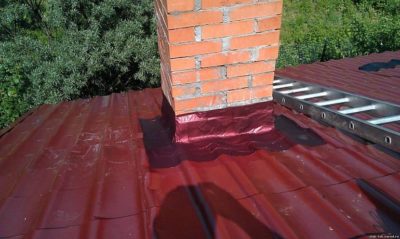

Примыкание профнастила к кирпичной трубе

Кирпичные трубы не редкость на российских крышах. Их обычно возводят на больших домах от каминов и печей. Сделать примыкание двух конструкций на крыше достаточно просто, потому что кирпич хорошо подается обработке. Итак, что необходимо сделать.

По углам кирпичного сооружения вверх от кровельного материала откладываются метки на высоту 20-30 см.
Все они соединяются по периметру линиями, прочерченными, к примеру, маркером по линейке.
По этим линиям надо сделать канавки глубиною до 1 см, для чего используется болгарка и отрезной круг.
Теперь необходимо заготовить четыре элемента фартука. Делают их из оцинкованного металлического листа, который потом окрашивается в цвет кровельного материала. Их конфигурация – буква «Z». Верхняя полка небольшая, она заходит в вырезанные канавки. Нижняя большая, потому что она будет закрывать профнастил. И чем длиннее хвост нижней полки, тем лучше.
Необходимо обратить внимание на то, что элемент фартука, который устанавливается выше дымохода, должен укладываться до монтажа кровельного материала. Потому что его хвостовик должен быть уложен под профнастил.
Боковые элементы изготавливаются в виде срезанной фигуры, подгоняемые под угол наклона ската кровли. Их нижние полки надо сделать шире верхних, потому что часть плоскости должна войти сверху под профилированные листы, а нижняя часть закрыть их собою.
Части фартука устанавливаются по своим местам и крепятся к кирпичной трубе саморезами. Должна получиться приблизительно вот такая конструкция.

Источник: https://prospera-stroy.com/kak-ustanovit-trubu-na-kryshe-iz-profnastila/

Как заделать трубу на крыше: рекомендации по выбору материала и технологии

Принципы заделки зазоров
Чем заделать щель между трубой и крышей
Как заделать трубу на крыше из разных материалов

Несмотря на все старания кровельщиков уложить кровельное покрытие по возможности плотнее к дымоходу и различным выступам, все равно в местах примыкания остаются неплотности. Вода с крыши, таким образом, может через образовавшиеся щели попасть в подкровельное пространство. Поэтому все их необходимо хорошенько герметизировать.Один из самых обсуждаемых вопросов среди печников – как заделать трубу на крыше. Во времена, когда печное отопление присутствовало практически везде, при обустройстве дымохода на крыше выполняли специальное утолщение, которое и защищало кровлю от протекания. В наше время повсеместно кирпичные трубы уступили свои позиции металлическим, зачастую серийным сварным дымоходам. Стоит также отметить, что современные печники, выбрав кирпич для трубы на крыше, утолщения не делают.Чтобы не столкнуться с неприятнейшей ситуацией, когда течет труба, нужно разобраться, как заделать трубу на крыше.

Принципы заделки зазоров ↑

Щели закрывают, используя различные подручные материалы. Схематично их можно разделить на две группы:

Элементы, с помощью которых закрывают щели между дымоотводом и крышей. Это разные фартуки, воротники как фабричного, так и собственного изготовления. Материалом для них служат устойчивые к коррозии оцинкованная сталь, резина или силикон. Доборные элементы могут отличаться по внешнему виду и своим техническим характеристикам. Функционально их установка обеспечивает начальное черновое закрытие стыков.
Всевозможные герметики, с помощью которых заполняют оставшиеся щели. К примеру, цементные смеси или мастики. Сегодня для решения этих задач используются и более современные материалы, которые отличаются простотой, и очень удобны при выполнении работ по изоляции, к примеру, самоклеящиеся ленты.

Сразу, как сделана труба, перед кровельщиками встает вопрос, каким образом заделать и гидроизолировать стыки, как герметизировать печную трубу. Для этого используют различные материалы. Отметим несколько самых распространенных.

Силиконовый герметик для печной трубы на крыше. Это морозостойкий, водонепроницаемый материал. Он прост в использовании и доступен по стоимости. К тому же силиконовый герметик имеет высокий уровень термостойкости, вплоть до 150˚ С, поэтому широко используется при строительстве бань и парных.
Мастика битумная. Обрабатываемую поверхность предварительно очищают и подсушивают. Мастику наносят слоем высотой в 3 или 4 мм. Если щель оказалась слишком широкой, то ее можно для начала заполнить монтажной пеной, и только потом нанести битумную мастику.

Экобит. Этот изоляционный материал обеспечивает достаточно хорошую гидроизоляцию. Он представляет собой упроченную самоклеящуюся алюминиевую ленту с герметизирующим слоем из специального модифицированного битума. Ее прокладывают по периметру дымохода.

Как заделать трубу на крыше из разных материалов ↑

Технологии заделки щелей зависят от таких факторов, как тип материала кровли, величина зазора, форма дымового канала. Рассмотрим пошагово процесс герметизации трубы на крыше от дождя для популярных покрытий.

Черепичная крыша ↑

Образовавшиеся между покрытием кровли и наружной стенкой дымохода зазоры нужно обложить уголками из нержавеющей стали. Если дымоотвод имеет овальную либо круглую форму, металлические уголки можно заменить на уплотнители из резины с клейкой основой.
Из листовой оцинкованной стали готовят специальный декоративный воротник. Его надевают через оголовок дымоотвода и крепят на саморезы. Таким образом между ними формируется пространство под заливку.
В сформированный зазор заливают вязкий цементно-песчаный водостойкий раствор и оставляют на сутки. Этого времени обычно должно хватить для застывания смеси.

Важно

При заливке зазоров необходимо проследить, чтобы раствор полностью заполнил все возможные щели.

Для отведения воды с крыши формируют наклонную поверхность. Делают это следующим образом: в листе нержавейки вырезают отверстие. Его диаметр должен соответствовать размерам воротника. Надев раскроенный лист на оголовок, его крепят на саморезы.

Кровля из шифера ↑

Заделка раствором – самая доступная технология герметизации шиферной крыши. Однако в случае дымоотводов круглой формы использование этого способа связано с определенными сложностями. Данную проблему можно удачно решить по следующему алгоритму.

На плотный картон помещают лист полиэтилена и формируют кольцо. Его вставляют в щель между кровельным покрытием и дымоотводом.
На шифере формируют временный ограничительный бортик из какого-либо пластичного материала, скажем, пластилина.
В полученный промежуток заливают асбестоцементный раствор.
После того как строительная смесь затвердеет, бортик и картонный цилиндр убирают.
На их месте остается асбестовое кольцо, которое и служит в качестве гидроизоляции.

Кровля из битумной черепицы ↑

На мягкой кровле обычно делают разделку. Заделку щелей выполняют, используя специальный фартук, который обрамляют гибкой самоклеящейся лентой на основе каучука, к примеру, «Вакафлекс». Ленту тщательно приклеивают на имеющийся клеевой слой по периметру дымохода, заводя ее с поверхности кровли на стенки дымоотвода. Затем разделку прижимают футляром. Оставшиеся между гибким кровельным материалом и дымоходом бреши герметизируют битумной мастикой.

В случае если размеры щелей достаточно велики, их сначала заполняют паклей либо веревкой. До этого материал пропитывают составами, которые придают ему водонепроницаемые качества. Например, использовать масляную краску, битум и другое. Зазоры можно заполнить также цементным раствором.

Гидроизоляция печной трубы на крыше из профнастила ↑

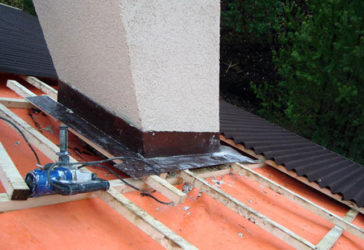

Примыкание профлиста к дымоходу с прямоугольным сечением. Самый распространенный способ герметизации дымоотвода в этом случае – установка фартука. Данный фасонный элемент изготавливают из листовой оцинкованной стали. Устанавливают его на крышу выкрашенным в цвет кровли.

Основная часть монтажных работ связана с планками примыкания из металла, которые необходимо расположить в нижней доле дымохода.
Так как труба выведена через профнастил, то в результате паро- и гидроизоляционный слои оказываются разрезанными. Их при помощи скотча аккуратно приклеивают к внешним стенкам дымоотвода.
По его периметру проделывают неглубокую штробу (около 1,5 см), используя для этого специальную машинку.
Часть планки примыкания, загнув верхний край, заводят штробу и дополнительно фиксируют на силиконовый герметик с высоким уровнем термостойкости.

Следующий этап герметизации – установка галстука. Это водоизоляционный лист, через который вода стекает в водосточную систему, минуя дымоход.
Поверх установленных элементов укладывают профнастил.
Затем наступает очередь установки дополнительного внешнего фальш-фартука. Его монтаж практически не отличается от установки внутреннего. Единственная разница – верхние планки прикручивают не к штробе, а самому дымоходу.

Важно

Для металлических и выполненных из асбестоцемента дымоотводов необходима защита от стекающей в нее воды. Для решения этих задач служит насадка на трубу дымохода – зонт.

Примыкания к круглой или овальной трубе. Места сопряжения можно крайне просто гидроизолировать при помощи эластичной проходки, скажем, Master Flash. Для кровель из профнастила их используют следующим образом:

Выбирают проходку соответствующего размера и аккуратно обрезают ее в узкой части пока не добьются плотного облегания дымохода.
Убирают насадку на трубу печки и аккуратно натягивают на нее до самого конца эластичную проходку. Далее ее крепят к крыше на самоклеящееся основание, силиконовый герметик либо кровельные саморезы.
Отделку дымохода на крыше завершают, установив на него декоративный фартук, внешне похожий на колпак. Его выбирают под цвет кровли. Фартук предохраняет проходку от повреждений вследствие механических воздействий или ультрафиолета.

(1 votes, average: 5,00 5)

Источник: http://stylekrov.ru/kak-zadelat-trubu-na-kryshe.html

Заделка дымохода на крыше из профнастила

При правильной укладке профнастила на крышу дома можно гарантированно избежать протечек во время дождей и весеннего таяния снега. По этому критерию можно судить о надежности кровли. Следует помнить, что любая конструкция крыши состоит из множества элементов. В список входят ендовы, фронтальные планки и конек. Однако, исходя из практики, самым рискованным в плане протечек элементом является печная труба.

Несколько десятилетий назад печники справлялись с этой проблемой при помощи утолщения кирпичного дымохода. Однако такая работа требует определенных знаний и навыков, а современные конструкции все чаще возводят из металла. Обычно дымоходы выполняются с круглым сечением. Разобраться, как заделать трубу на крыше из профнастила, поможет простая инструкция.

Причины протечек

Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.

Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.

Если работы выполнены некачественно, возникает множество проблем:

Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.

Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.

Особенности монтажа

Что необходимо выполнить, чтобы в точках примыкания трубы к профнастилу не возникало протечек? Для этого требуется правильно загерметизировать стыки. Опытные монтажники отмечают, что при решении проблемы важно учесть и расположение дымохода. Чем ближе печная труба расположена к коньку, тем меньше воды попадает на ее стык с дымоходом. Риск протечек в этом случае снижается.

Кроме того, труба, установленная максимально высоко по скату, имеет наименьший участок, расположенный в зоне холодного воздуха. Это позволяет минимизировать образование конденсата, способствующего нарастанию сажи внутри дымохода. Кроме того, если в трубе постоянно образуется конденсат, стенки трубы подвергаются воздействию кислоты, разъедающего металл.

Следует отдельно рассмотреть разные конструкции печных труб, чтобы разобраться как оформить их стык с кровлей из профнастила.

Прямоугольные изделия

Сегодня все больше производителей заботится о том, чтобы стыки кровли и дымоходных труб были надежно защищены от воды. Для этой цели разрабатываются специальные доборные элементы. Они устанавливаются возле ендов, конька, труб. Такие элементы называются фартуками.

Главным назначением фартука является сбор воды, стекающей по дымоходу и кровельным скатам. При помощи таких устройство влага отводится к карнизу в систему стока. Однако в процессе монтажа важно учитывать один важный момент. Нужно позаботиться о правильной гидроизоляции. Как известно, под профнастил следует в обязательном порядке укладывать гидроизоляционную пленку. Не имеет значения, утепляется кровля или нет. Вместе примыкания трубы к кровельному покрытию выполняется разрез для устанавливаемого дымохода. Края разреза оставляются шириной от 50 до 100 мм. В дальнейшем они будут закреплены непосредственно на дымоходной конструкции.

Однако это не все моменты, которые необходимо учесть. В местах соединения необходимо создать усиленный слой гидроизоляции. Поэтому довольно часто под фартук устанавливают специальную ленту. Ее необходимо располагать под фартучными планками, расположенными сверху. Частично лента заходит на профнастил. Схема работы при создании гидроизоляционного слоя должна быть такой:

сначала ленту наносят на нижний край дымоходной трубы;
после этого стыки необходимо заделать по бокам трубной конструкции;
на завершающем этапе обклеивается верхняя кромка дымохода.

Нередко случаются ситуации, когда необходимо провести трубу печки через уже созданную крышу из профнастила. Эту работу можно выполнить довольно просто. Однако необходимо учесть одну тонкость. Нужно, чтобы отверстие для дымохода в кровельном материале было меньше самой трубы на 1,5-2 см. В этом случае дымоход не сможет пролезть. Но для этого кромки профнастила просто надрезают и выгибают.

После монтажа дымохода они будут плотно прилегать к нему. Это позволяет создать дополнительную защиту стыка от протечек. Под профнастил в таком случае обязательно следует монтировать нижнюю планку фартука, а сверху – ленту гидроизоляции.

Примыкание трубы в коньке

Легче всего заделать стык трубы с крышей из профнастила, если она проведена через конек. То повышает надежность соединения. В подобных конструкциях невозможно образование снеговых карманов. Риск появления протечек возникает именно при их наличии. У подобных вариантов имеется и один существенный недостаток – для проведения трубы через верх крыши следует разделить коньковый элемент. Это означает, что под края участков нужно установить две дополнительные стойки. Герметизировать место примыкания можно при помощи фартука. Однако он должен иметь определенную конфигурацию. Изготавливается такой элемент из гладких металлических листов.

Источник: http://vashslesar.ru/uteplenie/zadelka-dymohoda-na-kryshe-iz-profnastila.html

Как обойти трубу на крыше профнастилом? — Справочник домашнего мастера

С первым и вторым проблем не возникает, потому что главная задача производителя работ – оградить трубу от этих конструкций огнестойким материалом. Благо таких сегодня на рынке огромное количество.

Примыкание профнастила к круглой трубе

Круглого сечения дымоходы могут быть собраны из металлической трубы или асбестовой. Форма у них неудобная, чтобы сделать герметичное примыкание профилированных листов. Для герметизации используют три материала, которые используются по разным монтажным технологиям.

Вокруг трубы укладывается гидроизоляционный материал, в основе которого лежит битум. Рубероид лучше не применять, оптимальный вариант – стеклоизол. При этом необходимо провести укладку так, чтобы в верхней плоскости примыкания битумный материал зашел под кровельное покрытие. А в нижней части и боковых укладывался поверх.
Использование по той же технологии самоклеящейся фольгированной ленты.
И самый эффективный вариант – установка специальных колпаков, которые называются кровельными проходами. Колпак просто надевается на трубу, прижимается к профнастилу и крепится к нему саморезами по всему периметру основания. Герметичность верхнего примыкания обеспечивает специальный хомут, под который устанавливается термостойкая прокладка. Между кровельным материалом и колпаком обязательно наносится герметик, который обеспечивает плотное прижатие между двумя плоскостями.

Все три варианта можно использовать на готовой крыше, когда кровельный материал уже уложен. То же самое можно сказать и о ремонте кровли.

Вывод трубы через крышу из профнастила в бане

В принципе, какие-то значительные отличия от вышеописанных технологийдля бани не разработаны. Используются все те же способы и варианты.

Но среди специалистов бытует мнение, что банный дымоход должен большей своею частью располагаться внутри чердачного помещения.

Все дело в том, что банные печи разогреваются до высоких температур, а значит, велика вероятность, что внутри трубы будет собираться конденсат, получившийся от взаимодействия горячих выхлопных газов и температуры улицы.

И чем меньше длины трубы будет располагаться на улице, тем меньше конденсата в ней будет образовываться. Поэтому рекомендация – если есть возможность, то банный дымоход надо выводить через конек или близко к нему. Такое расположение дымохода удобно и для проведения защитных мероприятий. Для этого всего лишь надо изготовить вот такой фартук, как показано на фото ниже.

Эту же конструкцию можно использовать и в том случае, если дымоход не проходит близко от конька. Просто придется лист профнастила, который обычно закрывает ширину ската крыши полностью, разделить на две части. Длина верхней будет определяться расстоянием от конька до дымохода, нижняя от трубы до карниза.

Обычно у бань утепляется и перекрытие, и кровля. В этом помещении необходимо перекрыть все теплопотери. А значит, дымоход придется протаскивать и через кровельный пирог. Что касается мембран (паро- и гидроизоляции), то их по месту надевания на трубу разрезают крест-накрести накрывают трубу, протаскивая через образовавшееся отверстие.

С утеплителем сложнее. Не всякий материал может выдержать высокие температуры, поэтому в месте прохода трубы через стропильную систему и обрешетку устанавливается металлический каркас, который ограждает дымоход от утеплителя и деревянных конструкций крыши. Крепится каркас к стропилам или обрешетке. Представляет он собой квадратного сечения форму высотою, равной толщине кровельного пирога.

Так как утеплитель крыши укладывается между стропильными ногами, то на участке прохода трубы надо уложить теплоизоляционный материал, который сможет выдержать высокую температуру дымохода. К таким утеплителям относится базальтовая вата, выдерживающая +1000С. Но здесь самое важное, чтобы труба как можно дальше располагалась от деревянных изделий.

Заключение

Как видите, существует несколько достаточно эффективных способов провести дымоход через профнастил на крыше. Выбирать надо лучший, чтобы не было в будущем проблем с протечками. Хотя придется учитывать и сложность сооружаемой конструкции, если стоит задача провести проход своим руками.

Источник: http://diyroof.ru/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila/

Как вывести трубу через крышу из профнастила и

07-03-2017Крыша

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, долгому внешнему виду и сроку службы, имитирующему рельеф классической керамической черепицы.

Страницы профнастила – это узкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и посредством прессовки придают поверхности нужную форму. Дабы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на жёстком горючем.

Так как установка для того чтобы оборудования – дело технически сложное, ее доверяют специалистам. Но, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через продукты сгорания и который дым отводятся в атмосферу. Печники применяют следующие варианты организации этого процесса:

Посредством кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное либо прямоугольное сечение. Это дорогостоящий метод избавиться от дыма, но, более надёжный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения всецело ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, исходя из этого самостоятельно этим лучше не заниматься.
Посредством железного дымохода. Железные трубы из нержавеющей стали с добавлением молибдена либо цинка реализовывают в строительных магазинах. Приобретя, прямые участки, отводы и хомута возможно собрать дымоход нужной конфигурации, засунув сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху вольно перемещаться к крыше. Минус этого метода, в том, что металл не так прекрасно держит тепло, как кирпич, исходя из этого из-за отличия температур на улице и в трубы на нем оседает конденсат. Железный дымоход изготавливают круглого сечения, а благодаря тому, что он складывается из отдельных подробностей, вывести его через крышу достаточно легко.

Выбор места вывода

Выбор эргономичного места для изготовления отверстия в крыше из профнастила под трубу дымохода – добрая половина успеха. Конечно, решающий фактор в этом вопросе – размещение печи. Опытные печники советуют располагать дымоход строго вертикально, но существуют более узкие нюансы:

оптимальнее располагать отверстие для вывода дымохода в самой высокой точке крыши, другими словами поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
Нужно, дабы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Дабы их обойти пользуются отводами, угловыми участками дымохода. Посредством них возможно задать поворот на 90 либо 45 градусов.
Длину сегментов дымоходной трубы рассчитывают так, дабы стыки находились выше либо ниже кровли прохождения и мест перекрытий из профнастила. В противном случае как следует выполнить соединение будет проблематично.
Дабы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. В случае если труба через чур высокая, на протяжении прохождения по ней поток дыма успеет остыть, что ведет к появлению конденсата.

Источник: https://reminform.com/kak-oboyti-trubu-na-kryshe-profnastilom/
