В этой статье:

Чем лучше заделать щель между трубой и крышей?

Вывод трубы или шахты вентиляции через крышу подразумевает проделывание в ней отверстия. При проходе трубы здесь всегда остается щель, которая даже при своем самом минимальном значении будет пропускать влагу. Сегодня рассмотрим, как добиться идеальной герметичности в местах примыканий трубы к кровле и чем заделать образовавшуюся щель между трубой и крышей.

Последствия плохой герметизации стыков

При выводе дымохода всегда в кровле делается отверстие чуть большего диаметра, чем сам дымоход. Это связано с необходимостью удобного и беспроблемного монтажа трубы и правилами безопасности. Если труба сильно нагревается, а кровельный пирог сформирован из легковоспламеняющихся материалов, то зазор между трубой и крышей достигает 15 см.

Плохо герметизированные стыки чреваты рядом неприятных последствий:

Снижение времени эксплуатации стропильной системы. Древесина плохо реагирует на попадание влаги, загнивает или поражается плесенью. Все это снижает жесткость стропильного каркаса и ведет к его разрушению;
Разрушение кровельного материала. Большая часть кровельных материалов прекрасно защищены от попадания влаги снаружи, но не внутри. Вода в кровельном пироге приведет к разрушению кровли и ее быстрому износу;
Разрушение утеплителя. Теплоизоляционные материалы, как правило, особенно чувствительны к повышенной влажности. В подобных условиях они теряют свои утепляющие свойства и начинают разрушаться;
Высокая влажность в подкровельном пространстве. Влажный воздух может стать причиной повышенной влажности в самой мансарде. Там станет неприятно находиться и будет портиться внутренняя отделка комнаты.

Грамотная и тщательная герметизация зазора – гарантия долгой и надежной службы крыши и всего дома. Рассмотрим подробнее, чем заделать щель между трубой и крышей на различных типах кровли.

Принципы герметизации зазора между дымоходом и крышей

Закрытие щелей осуществляется при помощи ряда подручных материалов, которые можно схематически распределить в две категории:

Элементы, закрывающие щель между кровлей и трубой. Это различные фартуки, воротники, которые изготавливаются из оцинкованной стали, резины или силикона. Они могут иметь различный внешний вид и технические характеристики, быть самодельными или фабричными. Их основное назначение – первичное черновое закрытие бреши между крышей и трубой;
Различные герметики, то есть материалы, заполняющие оставшиеся щели. К ним относятся цементные смеси, герметики. Среди современных поколений – клеящиеся ленты, которые удобны и просты в работе.

Для разных типов кровель соотношение и выбор этих материалов будет различен. Рассмотрим этот вопрос подробнее.

Крыша из черепицы

На черепичных кровлях удобнее использовать раствор цемента и песка. Для такого типа кровли это наилучшее и удобное решение герметизации зазоров.

Представим пошагово, как заделать трубу на крыше из черепицы:

Из оцинкованной стали готовится специальный воротник, который формирует место для заливки раствора;
При заполнении зазора цементно-песчаной смесью важно следить, чтобы она заполняла все ниши у кровли и самой трубы;
Для отвода дождевой воды создается наклонная поверхность.

Шиферная крыша

Чем заделать трубу на крыше из шифера? Ответ прост: асбестоцементной смесью.

Порядок работ будет следующим:

В листе из стали делается отверстие в виде круга и насаживается на дымоход;
Раствор асбеста и цемента создается в пропорциях 2:1;
Зазор между дымоходом и листом заливается разведенной асбестоцементной смесью;
Смесью заполняется промежуток между дымоходом и кровлей. Для удобства потребуется ограничитель, который можно сделать из доски или картона.

Кровля из мягкой черепицы

На крышах из гибкой черепицы делается разделка. Щель необходимо закрыть специальным элементом-фартуком. Он обрамляется гибкой клеящейся лентой типа «Вакафлекс» на основе каучука. Лента заводится на дымоход и основание и тщательно приклеивается за счет собственного клеевого слоя. Далее разделка прижимается футляром трубы и все зазоры заполняются битумной мастикой.

Также заполнение зазоров может выполняться цементно-песчаным раствором.

Крыша из профлиста

Вопрос, как заделать щель между трубой и крышей из профнастила, легко решается при помощи готовых трубных разделок, которые позволяют быстро и качество заделывать все щели. Готовые трубные разделки представляют соединение фартука и колпака в единой детали. Они производятся из различных материалов и рассчитаны на широкий диапазон температурных колебаний.

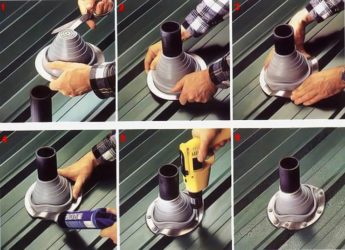

Работа с данным элементом выглядит так:

В колпаке делается отверстие, по диаметру меньшее, чем диаметр выводимой трубы;
При помощи мыльного раствора элемент натягивается на трубу;
В основание колпака укладывается прокладка;
Все стыки заполняются термоустойчивым герметиком на основе силикона;
Основание крепится к крыше при помощи шурупов.

Ремонт протекающей трубной разводки

Часто бывает, что место стыка дымохода и кровли начинает пропускать воду. Быстро и легко исправить данную ситуацию поможет клейкая лента с алюминиевым армированием. Ее применение удобно тем, что не требует особой подготовки. Она накладывается на очищенную поверхность в месте вероятного пропуска влаги и приклеивается благодаря собственному клеевому слою.

Подведем итоги

Герметизация зазоров между трубой и кровлей – несложное, но ответственное дело. С ним под силу справиться даже начинающему строителю. Для проведения этих работ правильно необходимо учитывать:

Размер зазора;
Тип кровельного материала;
Форму трубы.

Современный рынок предлагает широкий выбор не только различных герметиков, но и готовых разделок для организации качественного примыкания трубы и кровли. Советуем обратить на них внимание при обустройстве дымохода своими руками.

Источник: https://stroicod.ru/element/truba/zadelat-shhel.html

Как заделать трубу на крыше: обустройство выпуска трубы, альтернативные варианты заделки, герметизация зазоров

По мере того, как дом или баня будет обустраиваться, потребуется установка печи или котла. Данная работа подразумевает строительство дымохода, а, следовательно, может возникнуть вопрос, как заделать трубу на крыше, чтобы сквозь щели не проникала вода?

Чтобы потом не пришлось заново переделывать всю работу, нужно заранее знать несколько несложных правил, которые касаются установки печи:

Даже если установка печи планируется не сразу во время строительства дома, а в некотором отдаленном будущем, необходимо заранее определить место, где она будет размещена. То есть в этом месте необходимо оборудовать надежный фундамент, а на крыше над местом расположения печи не должно быть большого количества балок, стропил и прочих элементов. Помните, что дымоход – это достаточно тяжелый элемент, поэтому необходимо предусмотреть для него надежные опоры и подвесы.
Тяга улучшается по мере увеличения длины прямолинейно идущей трубы. Но этого обстоятельство снижает КПД отопительного агрегата. Поэтому при строительстве трубопровода нужно найти оптимальное соотношение между хорошей тягой и теплоотдачей печи.
Качество тяги напрямую зависит от ветра, поэтому труба через крышу, как правило, выводится возле конька или в непосредственной близости от него. Кроме того, для улучшения тяги используют оголовок – расширение в верхней части трубы.
Чтобы избежать образования конденсата, используют теплоизоляцию, а для изготовления трубы применяют материалы, которые быстро прогреваются. При пренебрежении данным правилом, в трубах будет скапливаться жидкость, имеющая черный цвет и неприятный запах.

Как сделать выпуск трубы через перекрытия и кровлю?

После того, как печь будет готова, начинается строительство дымохода. До тех пор, пока труба не достигнет потолка, проблем, как правило, не возникает. А затем приходится решать вопрос, как провести трубу через крышу?

При выводе трубы через потолок и перекрытие, следует придерживаться общепринятых мер пожарной безопасности, а именно:

Расстояние от трубы до защищенных от возгорания конструкций должно быть не меньше25 см;
Расстояние до незащищенных от возгорания конструкции должно превышать35 см.

Совет! В идеале нужно было бы оставить вокруг трубы воздушный зазор, но из-за ощутимых потерь тепла такой вариант не используется. Поэтому в нижней части зазор прикрывают декоративной обшивкой из негорючего материала (асбестоцемента или металла), а сверху засыпают керамзитом мелкой фракции.

Схема выпуска трубы через кровлю

Не меньше сложностей возникает, когда решается вопрос, как вывести трубу на крышу через кровлю? По требованиям противопожарных норм расстояние от трубы до деревянных стропил должно быть не менее 30-35 см.

Для вывода печной трубы на крыше через кровлю всегда хочется уменьшить размер отверстия, сделав его точно в размер трубы. Однако такое решение не всегда возможно.

Если кровельный материал горючий (к примеру, использован толь или рубероид), то при проведении трубы необходимо планировать зазор, предусмотренный противопожарными нормами.

Решая, как сделать трубу на крыше, нужно точно наметить место ее вывода. Помочь в этом может следующий нехитрый способ.

Вокруг поверхности трубы наматывают лист плотного картона так, чтобы он в точности повторял ее контур. Затем «трубу» из картона сдвигают по направлению вверх до тех пор, пока он не упрется в кровлю.

Делают пометки, а затем, срезав часть картона при помощи обычных ножниц, снова сдвигают его вверх. Так следует делать до тех пор, пока не будет четко размечено будущее отверстие. Данный способ великолепно подходит для труб, имеющих круглую форму.

Обустройство выпуска трубы через крышу

После того, как труба выведена на улицу, наступает время перейти к такой важной операции, как заделка трубы на крыше. Основной проблемой здесь является защита от протечек, так как в сплошном покрытии кровли было сделано отверстие.

Для обеспечения герметичного примыкания кровельного материала к трубе существует несколько методик. Традиционный способ предусматривает сооружение фартука.

Для его строительства необходимы планки примыкания, которые располагают в нижней части трубы. Планка прикладывается к трубе и на ее стенке намечают контур верхней кромки планки.

По намеченной линии проходят болгаркой, образуя штробу. Монтируется внутренний фартук, начиная с нижней стороны трубы, при этом, край планки заводится в штробу.

Затем собираются остальные детали фартука внахлест. Размер перекрытия деталей должен быть не менее15 см. Край планки, который был вставлен в штробу, покрывают герметиком. Нижние планки подрезаются по мере необходимости и прикрепляются при помощи саморезов.

Следующим этапом решения проблемы, чем заделать щель между трубой и крышей, является установка «галстука». Так называется лист материала с гидроизоляционными свойствами, который устанавливается под нижний элемент фартука.

Этот элемент необходим для отвода воды с такой конструкции, как вальмовая крыша. Его устанавливают так, чтобы вода переправлялась в водосточные конструкции крыши.

Поверх установленных фартука и галстука, монтируется кровельный материал, а сверху ставят дополнительный наружный фартук. Он монтируется так же, как и внутренний, только верхние планки просто примыкают к трубе, а не вводятся в штробу.

Альтернативные варианты заделки трубы

Описанный выше способ не является единственным вариантом решения проблемы, чем заделать трубу на крыше?

Если труба круглая, то можно применить универсальную насадку «Мастер-Флеш». Эта насадка предназначена для герметизации различных соединений и может быть использована не только для установки печных труб, но для вывода антенн, труб вентиляции, матч светильников и пр.

Заделка кожуха трубы дымохода

Универсальная проходка внешне напоминает ступенчатую пирамиду. При использовании этого приспособления, вопрос, как заделать щель между трубой и крышей, решается легко и быстро.

Проходка сделана из силикона или особого сорта резины, а основание имеет двухслойное: нижняя часть алюминиевая, верхняя – из высококачественного силикона.

Если проходка изготовлена из резины марки EPDM, то ее можно эксплуатировать в температурном интервале -55 — +135° C, при выборе модели из силикона температурный интервал применения еще шире (-74 — +260° C).

Данная заделка печной трубы на крыше может применяться при использовании любого кровельного материала.

Достоинства проходки «Master Flesh»:

Долговечность;
Устойчивость к ультрафиолету и атмосферным воздействием;
Легкость монтажа;
Возможность применения с различными диаметрами труб.

В продаже можно найти 11 разновидностей проходки «Мастер Флеш», отличающихся друг от друга диаметром отверстия для трубы.

Герметизация зазоров

При использовании традиционных методов вывода трубы невозможно избежать неплотностей соединения. Поэтому может возникнуть вопрос, чем замазать трубу на крыше?

Небольшие зазоры можно заделать специальными герметиками на основе силикона. При выборе этого материала нужно обращать внимание на температурный интервал его использования.

Для герметизации печных труб пригодны только термостойкие герметики. Иными словами, гидроизоляция печной трубы на крыше — важное предприятие.

Как защитить крышу от влаги, стекающей по трубе?

После того, как все щели будут загерметизированы, останется решить вопрос защиты кровли от влаги, стекающей по трубе.

Если дымоход кирпичный, вопроса, как обшить трубу на крыше, как правило, не возникает. Кирпич – материал гигроскопичный, поэтому он впитывает влагу и никакой дополнительной защиты не требуется.

В том случае, если труба из металла или асбестоцемента, необходимо поставить «зонтик», который будет отводить воду, стекающую по трубе.

Совет! Проще всего, сначала сделать выкройку зонтика из картона. А после примерки и подгонки – вырезать детали из металла, используя готовый шаблон. Проще делать зонт не цельнокроеным, а состоящим из двух половин.

Теперь решить вопрос, как закрыть трубу на крыше, будет достаточно просто. Достаточно установить зонт при помощи хомута, стягивая две половинки деталей, зазоры между деталями зонта и трубой замазать герметиком.

Вывод

К работе по устройству выпуска трубы нужно отнестись крайне ответственно. Если она будет проведена с огрехами, то влага будет проникать на чердак, в результате чего, отсыреют стропила, несущие балки и утеплитель.

Повышенная влажность губительная для деревянных изделий, поэтому балки и стропила начнут гнить и ослабевать. Так что погрешности при оборудовании выпуска грозят разрушением конструкции крыши.

Источник: https://krovlyakryshi.ru/elementi/dymohod/kak-zadelat-trubu-na-kryshe-66

Способы герметизации трубы на крыше

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

Кирпичная труба на крыше с жесткой металлической кровлей

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения:

Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
Штробы на трубе герметизируются силиконовым герметиком.
Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
Поверх примыканий и «галстука» монтируется кровельный материал.

Круглая труба на крыше с жесткой металлической кровлей

Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.
Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш.
Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Советы по обшивке крыши своими руками

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С).

Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°с−(+ 250°с) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы:

В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

Круглая труба на крыше с кровлей из натуральной черепицы

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

Круглая труба на шифере

При расположении трубы близко от конька, она заделывается в следующей последовательности:

Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
На трубу надевается асбоцементное кольцо.
Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
Кольцо при помощи клина устанавливают параллельно скату.
Края прорези в стальном листе заводят внутрь кольца.
Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
Полученный промежуток заполняют асбоцементной смесью.
После затвердевания смеси цилиндр с ограничительным бортиком убирается;
На трубу надевается асбестовое кольцо (см. выше).

Заделка трубы на мягкой кровле

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

(2 4,00 из 5)
Загрузка…

Источник: https://delaydachu.ru/krovlya-kryshi/sposoby-germetizatsii-truby-na-kryshe.html

Как заделать трубу на крыше: рекомендации по выбору материала и технологии

Принципы заделки зазоров
Чем заделать щель между трубой и крышей
Как заделать трубу на крыше из разных материалов

Несмотря на все старания кровельщиков уложить кровельное покрытие по возможности плотнее к дымоходу и различным выступам, все равно в местах примыкания остаются неплотности. Вода с крыши, таким образом, может через образовавшиеся щели попасть в подкровельное пространство. Поэтому все их необходимо хорошенько герметизировать.Один из самых обсуждаемых вопросов среди печников – как заделать трубу на крыше. Во времена, когда печное отопление присутствовало практически везде, при обустройстве дымохода на крыше выполняли специальное утолщение, которое и защищало кровлю от протекания. В наше время повсеместно кирпичные трубы уступили свои позиции металлическим, зачастую серийным сварным дымоходам. Стоит также отметить, что современные печники, выбрав кирпич для трубы на крыше, утолщения не делают.Чтобы не столкнуться с неприятнейшей ситуацией, когда течет труба, нужно разобраться, как заделать трубу на крыше.

Принципы заделки зазоров ↑

Щели закрывают, используя различные подручные материалы. Схематично их можно разделить на две группы:

Элементы, с помощью которых закрывают щели между дымоотводом и крышей. Это разные фартуки, воротники как фабричного, так и собственного изготовления. Материалом для них служат устойчивые к коррозии оцинкованная сталь, резина или силикон. Доборные элементы могут отличаться по внешнему виду и своим техническим характеристикам. Функционально их установка обеспечивает начальное черновое закрытие стыков.
Всевозможные герметики, с помощью которых заполняют оставшиеся щели. К примеру, цементные смеси или мастики. Сегодня для решения этих задач используются и более современные материалы, которые отличаются простотой, и очень удобны при выполнении работ по изоляции, к примеру, самоклеящиеся ленты.

Сразу, как сделана труба, перед кровельщиками встает вопрос, каким образом заделать и гидроизолировать стыки, как герметизировать печную трубу. Для этого используют различные материалы. Отметим несколько самых распространенных.

Силиконовый герметик для печной трубы на крыше. Это морозостойкий, водонепроницаемый материал. Он прост в использовании и доступен по стоимости. К тому же силиконовый герметик имеет высокий уровень термостойкости, вплоть до 150˚ С, поэтому широко используется при строительстве бань и парных.
Мастика битумная. Обрабатываемую поверхность предварительно очищают и подсушивают. Мастику наносят слоем высотой в 3 или 4 мм. Если щель оказалась слишком широкой, то ее можно для начала заполнить монтажной пеной, и только потом нанести битумную мастику.

Экобит. Этот изоляционный материал обеспечивает достаточно хорошую гидроизоляцию. Он представляет собой упроченную самоклеящуюся алюминиевую ленту с герметизирующим слоем из специального модифицированного битума. Ее прокладывают по периметру дымохода.

Как заделать трубу на крыше из разных материалов ↑

Технологии заделки щелей зависят от таких факторов, как тип материала кровли, величина зазора, форма дымового канала. Рассмотрим пошагово процесс герметизации трубы на крыше от дождя для популярных покрытий.

Черепичная крыша ↑

Образовавшиеся между покрытием кровли и наружной стенкой дымохода зазоры нужно обложить уголками из нержавеющей стали. Если дымоотвод имеет овальную либо круглую форму, металлические уголки можно заменить на уплотнители из резины с клейкой основой.
Из листовой оцинкованной стали готовят специальный декоративный воротник. Его надевают через оголовок дымоотвода и крепят на саморезы. Таким образом между ними формируется пространство под заливку.
В сформированный зазор заливают вязкий цементно-песчаный водостойкий раствор и оставляют на сутки. Этого времени обычно должно хватить для застывания смеси.

Важно

При заливке зазоров необходимо проследить, чтобы раствор полностью заполнил все возможные щели.

Для отведения воды с крыши формируют наклонную поверхность. Делают это следующим образом: в листе нержавейки вырезают отверстие. Его диаметр должен соответствовать размерам воротника. Надев раскроенный лист на оголовок, его крепят на саморезы.

Кровля из шифера ↑

Заделка раствором – самая доступная технология герметизации шиферной крыши. Однако в случае дымоотводов круглой формы использование этого способа связано с определенными сложностями. Данную проблему можно удачно решить по следующему алгоритму.

На плотный картон помещают лист полиэтилена и формируют кольцо. Его вставляют в щель между кровельным покрытием и дымоотводом.
На шифере формируют временный ограничительный бортик из какого-либо пластичного материала, скажем, пластилина.
В полученный промежуток заливают асбестоцементный раствор.
После того как строительная смесь затвердеет, бортик и картонный цилиндр убирают.
На их месте остается асбестовое кольцо, которое и служит в качестве гидроизоляции.

Кровля из битумной черепицы ↑

На мягкой кровле обычно делают разделку. Заделку щелей выполняют, используя специальный фартук, который обрамляют гибкой самоклеящейся лентой на основе каучука, к примеру, «Вакафлекс». Ленту тщательно приклеивают на имеющийся клеевой слой по периметру дымохода, заводя ее с поверхности кровли на стенки дымоотвода. Затем разделку прижимают футляром. Оставшиеся между гибким кровельным материалом и дымоходом бреши герметизируют битумной мастикой.

В случае если размеры щелей достаточно велики, их сначала заполняют паклей либо веревкой. До этого материал пропитывают составами, которые придают ему водонепроницаемые качества. Например, использовать масляную краску, битум и другое. Зазоры можно заполнить также цементным раствором.

Гидроизоляция печной трубы на крыше из профнастила ↑

Примыкание профлиста к дымоходу с прямоугольным сечением. Самый распространенный способ герметизации дымоотвода в этом случае – установка фартука. Данный фасонный элемент изготавливают из листовой оцинкованной стали. Устанавливают его на крышу выкрашенным в цвет кровли.

Основная часть монтажных работ связана с планками примыкания из металла, которые необходимо расположить в нижней доле дымохода.
Так как труба выведена через профнастил, то в результате паро- и гидроизоляционный слои оказываются разрезанными. Их при помощи скотча аккуратно приклеивают к внешним стенкам дымоотвода.
По его периметру проделывают неглубокую штробу (около 1,5 см), используя для этого специальную машинку.
Часть планки примыкания, загнув верхний край, заводят штробу и дополнительно фиксируют на силиконовый герметик с высоким уровнем термостойкости.

Следующий этап герметизации – установка галстука. Это водоизоляционный лист, через который вода стекает в водосточную систему, минуя дымоход.
Поверх установленных элементов укладывают профнастил.
Затем наступает очередь установки дополнительного внешнего фальш-фартука. Его монтаж практически не отличается от установки внутреннего. Единственная разница – верхние планки прикручивают не к штробе, а самому дымоходу.

Важно

Для металлических и выполненных из асбестоцемента дымоотводов необходима защита от стекающей в нее воды. Для решения этих задач служит насадка на трубу дымохода – зонт.

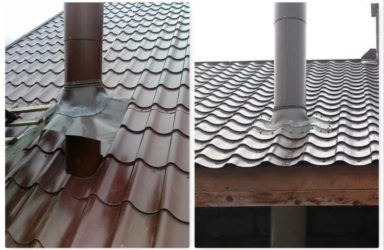

Примыкания к круглой или овальной трубе. Места сопряжения можно крайне просто гидроизолировать при помощи эластичной проходки, скажем, Master Flash. Для кровель из профнастила их используют следующим образом:

Выбирают проходку соответствующего размера и аккуратно обрезают ее в узкой части пока не добьются плотного облегания дымохода.
Убирают насадку на трубу печки и аккуратно натягивают на нее до самого конца эластичную проходку. Далее ее крепят к крыше на самоклеящееся основание, силиконовый герметик либо кровельные саморезы.
Отделку дымохода на крыше завершают, установив на него декоративный фартук, внешне похожий на колпак. Его выбирают под цвет кровли. Фартук предохраняет проходку от повреждений вследствие механических воздействий или ультрафиолета.

(1 votes, average: 5,00 5)

Источник: http://stylekrov.ru/kak-zadelat-trubu-na-kryshe.html

Чем заделать щель между трубой и крышей

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик. В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
Далее на трубу одевают кольцо листового асбоцемента.
Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

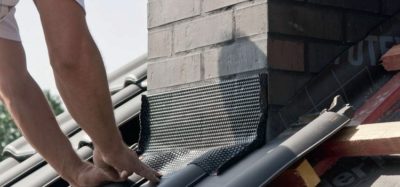

Сначала из ленты Вакафлекс выполняют разделку.
На следующем этапе эту разделку нужно прижать футляром для трубы.
В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

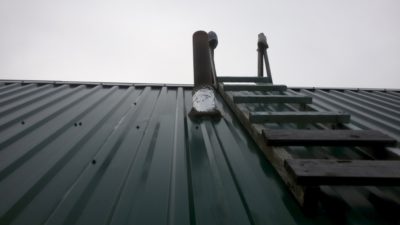

Как правило, при выведении дымохода через крышу из профнастила, используют уже готовую трубную разделку Мастер Флеш. Его достоинство еще и в том, что пользоваться таким набором очень удобно, он применим для кровли из практически любых материалов.

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
На дымоход надевают Мастер Флеш.
В основании дымохода укладывают прокладку.
Стыки между материалом герметизируют силиконовым герметиком.
Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

Чем заделать щель между трубой и крышей. Заделка стыка и прохода

Как бы ни старались кровельщики укладывать кровельный материал как можно плотнее к трубе, все равно в этих местах образуются неплотности. Если оставить их незаделанными, то через них в подкрышное пространство будет просачиваться вода. Поэтому все щели в местах примыкания кровли к трубам и различным выступам необходимо закрыть.

Чем заделать стык между трубой и крышей

Существует несколько способов заделки щелей в зависимости от типа кровельного материала и величины зазора.

1. Небольшие зазоры можно закрыть силиконовым герметиком. Надо только выбрать такую марку, которая может эксплуатироваться при высоких температурах. Особенно это важно при герметизации зазора вокруг печной трубы.

2. На кровле черепичной вокруг трубы устраивается «выдра» из цементно-песчаного раствора:

щель между трубой и кровлей выкладывают подворотничками из стали оцинкованной;
заполняют подготовленный зазор цементно-песчаным раствором так, чтобы вокруг трубы он образовал воротник, выступающий над уровнем кровли. Нижняя расширенная часть воротника должна плотно прилегать к черепице, а верхняя – точно облегать трубу по всему периметру;
для отвода воды на воротнике с коньковой стороны формируется выступ с двумя наклонными плоскостями.

Эту работу надо выполнять со всей тщательностью, иначе конструкция со временем растрескается и даст течь.

Заделка щели между трубой круглого сечения и шифером

Если труба проходит рядом с коньком, то щель заделывается довольно просто:

во время оформления конька стальным листом опускаем один из них до середины диаметра трубы;
прорезаем в листе отверстие под трубу и выполняем отбортовку в два сантиметра высотой (по направлению вверх);
на трубу надеваем кольцо из асбоцемента листового;
для фиксации верхней части кольца вставляем в боковое отверстие в трубе штырек;
нижнюю часть кольца при помощи клина устанавливаем в положение, параллельное скату;
замазываем стык раствором, приготовленным из смеси цемента и асбеста распушенного (1:2).

Этот способ отлично защищает крышу от дождя, но в щель между шифером и трубой попадает снег.

Чтобы сделать стык трубы и шифера герметичным, надо проделать следующее:

в зазор между трубой и шифером вставить картонный цилиндр, обернутый с наружной стороны полиэтиленовой пленкой;
на листе сформовать бортик ограничительный из пластичного материала (глины или пластилина). Расстояние от бортика до картонного цилиндра не должно превышать 10 мм;
полученный промежуток залить раствором асбоцементным;
как только раствор затвердеет, цилиндр и ограничительный бортик убрать;
на трубе закрепить асбестовое кольцо (см. выше).

Заделка щели между трубой и мягкой (битумной) кровлей

Вокруг труб при устройстве мягкой кровли выполняется разделка (фартук, обрамление с помощью Вакафлекса, и пр.). Разделки прижимаются футляром из трубы, диаметр которой превышает диаметр венттрубы. Зазор между трубой и футляром заливается мастикой битумной.

Примечание: «Вакафлекс» — это кровельная лента, назначение которой – герметизация щелей в местах примыканий кровли к трубам и стенам. Она представляет собой самоклеящуюся ленту на каучуковой основе. Лента армирована алюминиевой сеткой. Эластична, легко принимает любую форму.

Широкие щели перед заливкой зачеканиваются веревкой или льняным очесом, пропитанными масляной краской. После этого щель заливают мастикой и сверху промазывают раствором цементно-песчаным (жирным).

Как видите. способов заделать щель между трубой и кровлей много. Объединяет их одно: все работы должны выполняться качественно. Только так вы добьетесь надежной защиты крыши от влаги.

Источник: http://stroykrishu.ru/chem-zadelat-shhel-mezhdu-truboj-i-kryshej.html

Заделка трубы на шиферной крыше своими руками

Классическими устройствами для обогрева любого жилого здания являются топливные котлы и печи, работающие на твердом, жидком или газообразном виде топлива. Продукты горения топлива удаляются из помещений через дымоход, который выводится через кровлю. При его установке и выводе трубы над всегда происходит нарушение герметичности, что приводит к проблемам кровельной гидроизоляции. Поэтому при монтаже требуется особая аккуратность и тщательность проведения работ, чтобы минимизировать нарушение герметичности и полностью заделать полученные щели. Иначе крыша будет протекать.

Вывод дымохода над поверхностью крыши и проведение его гидроизоляции для каждой кровли имеет свои особенности. В этой статье рассмотрим, как осуществить установку и провести герметизацию его стыка с шифером.

Монтаж дымохода

Чтобы осуществить вывод в месте, которое минимально нуждается в гидроизоляции, и устранить потери герметичности, необходимо решить две основные задачи:

выбрать оптимальное место расположения дымоотвода на поверхности крыши;
обеспечить безопасную и герметичную стыковку кровельных прослоек с трубой.

Выбор места расположения трубы на поверхности крыши

Расположение должно быть ближе к коньку (в случае двускатной конструкции). Он должен возвышаться над коньком не меньше, чем на 0,5 м. Оголовок также должен быть выше уровня поверхности кровли на 0,5 м.

Наглядно схема расположения трубы на двускатной крыше показана на схеме:

Такое расположение дымохода объясняется минимальным скоплением осадков в этом месте. Здесь собирается меньше снега зимой и вероятность протечки в месте стыка будет незначительной при его таянии.

Безопасность и герметичность стыковки дымохода с кровлей

Кровля утепленного дома имеет многослойное устройство, включая кроме верхнего кровельного покрытия, слой пароизоляции, гидроизоляции и утеплителя. Такую конструкцию называют «кровельным пирогом». Она защищает дом от снега, ветра и дождя, сохраняет тепло внутри него и обеспечивает длительную эксплуатацию.

При выводе дымохода непрерывность прослоек пирога нарушается. Они изготовлены из горючих материалов. В месте стыка, при неправильно проведенной изоляции, могут подвергнуться оплавлению или возгоранию. Поэтому укладывать их встык нельзя. Между трубой дымохода и кровлей нужно оставлять безопасный зазор.

Листы шифера невозможно уложить впритык к трубе. При выводе её через шифер образуются щели, которые без проведения герметизации будут пропускать влагу во внутреннее подкровельное пространство.

Процесс герметизации для разных конструкций может отличаться. Он может иметь круглую, прямоугольную или квадратную форму. Квадратный или прямоугольный дымоход обычно выполнен из кирпича, круглый – из металла или асбестоцемента.

Подготовка материала и инструмента

Для проведения вывода трубы и герметизации ее стыка понадобятся различные вспомогательные материалы. Условно они делятся на две функциональные группы:

Материалы, предназначенные для герметизации щелей, образованных при стыке кровли с трубой дымоотвода. К ним относятся различные фартуки, подворотнички проходки. Они могут быть выполнены из стали с оцинкованной поверхностью, силиконовых или резиновых материалов. Эти изделия обеспечивают поверхностное покрытие стыковых щелей;
Различные герметики, предназначенные для защиты от влаги внутри щелей, смеси с цементной основой, битумная мастика, а также современные изделия для герметизации. Например, самоклеящиеся материалы в виде ленты.

Для щелей меньше 5 мм в основном применяют термоустойчивые герметики. При размере щели более 1 см используются растворы на основе цемента, а также фартуки и уплотнители, изготовленные из разных материалов.

Для выполнения работ потребуются также инструменты:

отвертки, шуруповерты, саморезы;
молоток;
ножовка или болгарка;
пистолет для нанесения герметика.

Устройство обрешетки и вывод дымохода через шифер

Обрешётку для кровли делают из бруса 50х50 мм для шифера, имеющего обычный профиль. Если профиль листов усиленный, то для обрешетки рекомендуют использовать брус 75х75 мм.

Обрешетка может быть однослойной и двухслойной.

При монтаже однослойной обрешетки доски или брус закрепляют перпендикулярно к стропилам. Шаг обрешетки должен быть 500 – 550 мм, либо 750 – 800 мм.

Для двухслойной конструкции обрешетки сначала крепят к стропилам доску в параллельном направлении к коньку, а затем к ней закрепляют брус. Общий продольный и поперечный размер обрешетки должен соответствовать кратному размеру шиферных листов, чтобы поместилось их целое число. С этой целью регулируют расположение свесов.

Общее правило при укладке шифера: каждый шиферный лист обязательно должен располагаться на трех брусьях. Один из них должен находиться под центром листа, а два других – по кромкам.

В месте будущего расположения дымохода к обрешетке монтируют закладные элементы. Деревянные бруски обрешетки и стропил должны быть расположены от него на расстоянии не менее 130 мм.

Заделка круглой трубы с помощью проходки или насадки

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Металлическую проходку нужно подбирать под угол уклона поверхности крыши. Но она лучше выглядит и прослужит дольше эластичной.

Примыкание квадратной трубы на шиферной крыше

Квадратную или прямоугольную трубу для отведения дыма обычно делают из кирпича. Раньше в месте примыкания её к поверхности с внешней стороны делали утолщение, что позволяло выполнять герметизацию выходного отверстия.

Сейчас по периметру делают фартук в виде возвышенности из цементно-песчаной смеси. Это сооружение называется «выдра». Перед этим щель стыка между шифером и дымоотводом закрывают изогнутыми стальными полосками. Одна сторона изгиба примыкает к кирпичной стенке, а вторая – к поверхности. Такой оклад из стали крепится по всей окружности трубы. Сверху он заливается раствором, изготовленным из смеси цемента с песком. Чтобы раствор не растекался, по краям площадки делают бортики. Для этого используется картон, обернутый полиэтиленовой пленкой или планки из дерева. После застывания смеси бортики убираются.

Уровень застывшей смеси должен быть выше уровня кровли. Для отвода стекающей с конька воды с его стороны на цементно-песчаном фартуке сооружается выступ с уклоном.

Источник: https://stroyinsider.ru/zadelka-truby-na-shifernoj-kryshe-svoimi-rukami/
