Как заделать дымовую трубу на крыше?

Как закрыть трубу на крыше от дождя

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий.

Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю.

Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

• Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: «Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать»).
• Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
• Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
• Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

• На коньке. Это самое практичное место для выведения трубы. В таком случае не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
• Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

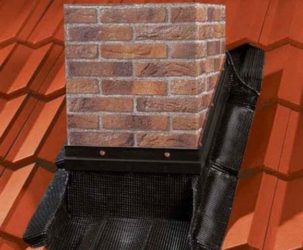

Как заделать проход прямоугольной трубы — герметизация

Для организации дымохода и вентиляции часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.

Для оформления стыка фартуком потребуется выполнить следующие действия:

1. Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
2. Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
3. После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
4. При размещении нижней части фартука соблюдают нахлест в 10-15 см.
5. Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Источник: https://kryshadoma.com/dymokhod/kak-zadelat-trubu-na-kryshe-iz-profnastila-vazhnye-momenty-germetizatsii-krovli.html

Колпак или флюгарка – чем лучше защитить трубу на крыше

Хозяева, у которых в домах стоит печь или камин, обязаны правильно обустроить дымоход, так как от этого зависит и качество горения, и безопасность жильцов. Много вопросов вызывает наружная защита трубы от внешних факторов.

Производители предлагают закрывать ее колпаками, дымниками, зонтиками, флюгарками и пр., причем на многих сайтах этими названиями подписаны однотипные конструкции.

Разберемся, как на самом деле выглядит колпак на трубу дымохода, и чем он отличается от «собратьев».

Элементы для защиты труб

В строительных справочниках колпаком называется жестяная накладка, которая закрывает сечение трубы и защищает его от осадков. Канал дымоходной шахты при этом никак не перекрывается. Колпак укладывают плашмя сверху оголовка, чтобы защитить от дождя и снега кирпичную кладку. Его ширина больше, чем ширина кладки, поэтому кирпич не намокает.

Основное назначение колпака – защитить кирпич от осадков и солнца

Для защиты металлических труб используют колпак с дополнительной конструкцией над ним. Это может быть зонтик или флюгарка. Зонт так назван за конусообразную форму, схожую со шляпкой гриба. Он создает защиту от попадания осадков внутрь шахты и при этом обеспечивает выход продуктов горения на 360 градусов. Зонт как бы парит над колпаком дымоходной трубы, соединяясь с ним 3-4 стойками. По-другому его называют козырьком.

Зонтик устанавливают только в том случае, если печь топится редко, к примеру, на даче

Флюгарка отличается от зонта тем, что служит не только для защиты от осадков, но и регулирует тягу. Она, как флюгер, способна вращаться под порывами ветра, препятствуя обратной тяге. Дым из флюгарок выходит только вдоль оси, а не на 360 градусов. Такие конструкции обычно ставят на сложных кровлях, где велика вероятность встречных потоков воздуха, идущих с противоположного ската.

Флюгарка защищает вентиляционный канал от обратной тяги и встречных потоков воздуха

Еще один «представитель» из этой группы – дефлектор. Его задача – улучшить слабую тягу в печи, вызванную неудачным размещением, ошибками в монтаже или климатическими особенностями местности. При этом он также служит преградой для осадков, мусора и птиц.

Дефлекторы стабилизируют тягу, но в некоторых случаях печи начинают сильно дымить

Как видим, колпак – это самый простой из существующих элементов, задача которых – защитить дымоход от внешних факторов. К сожалению, в сети под этим названием продаются все вышеперечисленные конструкции, что вводит в заблуждение владельцев частных домов.

И последний термин – дымник. Его так назвали потому, что устанавливается элемент на оголовках дымовых труб и служит для их защиты. Таким образом, дымником можно назвать и колпак, и ветрозащитный зонт, и флюгарку, и дефлектор.

Чем лучше закрывать дымоход

В доме на кровлю выводятся вентиляционные и дымовые трубы. Для каждого вида требуется своя защита.

Защита дымового оголовка

Так, для печных и каминных оголовков МЧС и нормы СНиП запрещают использовать любые элементы, препятствующие прямому выходу дыма. Но если МЧС настаивает на этом категорично и не принимает дома с неправильной защитой дымохода, то в СНиП делает оговорку: колпаки и иные элементы могут быть при условии, что нет препятствий для выхода дыма. А как сделать правильно – нормы не уточняют.

Зимой на козырьках из-за сильного конденсата могут возникать сосульки

Специалисты на строительных форумах утверждают, что флюгарки и дефлекторы были созданы как спасательный круг для решения проблемы слабой тяги.

При строительстве дымоходов во многих домах нарушаются нормы вывода трубы, ее место на кровле, что приводит к некачественному горению.

Только если невозможно «реанимировать» саму шахту – начинают исправлять ошибки с помощью установки дополнительных элементов, улучшающих тягу. Поэтому в домах с нормальным дымоходом такие элементы не используют.

Неопытные хозяева с целью защиты шахты от осадков и птиц нередко ставят зонтики без видимой на то причины. Но они не учитывают, что металлический зонт стоит на открытом пространстве, обдуваемый всеми ветрами.

Когда печь или котел работают – продукты горения, среди которых и пары воды, выходят на крышу и попадают прямо на внутреннюю часть холодного зонта. Образуется конденсат, который постепенно стекает вниз, а на морозе застывает сосульками.

Наледь начнет перекрывать свободный выход дыму, и тот частично вернется в помещение, отравляя угарным газом воздух.

Как видно на чертеже, крылья колпака (он показан черным цветом) не закрывают внутреннее пространство, а лишь обеспечивают защиту от осадков кирпичной кладке

Проблема флюгарки – ее может заклинивать, если хозяева периодически не будут чистить металл от копоти, ржавчины и пр. А неправильно повернутая флюгарка повторяет вышеперечисленные минусы зонта и дефлектора.

Таким образом, наилучшим вариантом защиты трубы дымохода будет обычный колпак, чертеж которого можно увидеть на картинке выше.

Если же дымоход сделан из металлической утепленной трубы круглого сечения, то для нее используют фартук колпак. Его натягивают сквозь трубу до кровли и герметизируют, защищая таким образом место выхода дымохода от осадков.

Источник: https://evroterm32.com/kak-zakryt-trubu-na-kryshe-ot-dozhdya/

Монтаж дымовой трубы, без протечек, своими руками

При любом строительстве и монтаже дымовых труб, т.е. где имеется вывод дымовой и (или) вентиляционной трубы через крышу здания, возникает вопрос о предотвращении протечек в месте контакта трубы и крыши.

Общие сведения

При монтаже дымовой трубы необходимо добиться полной уверенности в безопасности конструкции и выполнения правил эксплуатации дымовых труб.

При большой закладки дров и полностью открытой заслонкой, можно до красна разогреть и печь и саму трубу. Сейчас существует масса продукции, которая предохраняет ваше строение от пожара.

Это и защитные экраны, и сендвич трубы, металлические дымоходы.

Фартук на крыше

Фальцевая кровля, считается одной из самых надежных, потому что двойной фальцевый замок полностью исключает возможность протечек, а гладкая металлическая поверхность обеспечивает хороший сток воды.

Но этот же замок является главной проблемой при выводе трубы через такую кровлю. Замок выступает над поверхностью кровли и очень мешает при устройстве фартука.

Опытные печники предлагают такой способ:  по периметру предполагаемого фартука укладывают на кровлю деревянный каркас из досок толщиной равной высоте этого шва т.е. просто рама прикрепляется к обрешётки крыши через железо с помощью саморезов.

Далее, на деревянный каркас ставится металлический фартук. Чтобы при косом дожде вода не затекала под фартук, металл отгибается в сторону кровли.

Если конёк крыши оформлен отдельно из оцинковки, тогда верхнюю часть фартука заправляем под срез этой полосы и прибиваем фартук к каркасу.

Если конёк оформлен без такой полосы, тогда перегибаем фартук на противоположную сторону скатной крыши, т.е. при раскрое фартука необходим припуск 20-30 см. и изготовление деревянного каркаса для части фартука на втором скате.

Установка такого фартука хоть и займёт больше времени, чем при традиционном способе, зато стыковка кровли и печной трубы будет надёжной,  да и выглядеть вся конструкция будет более аккуратной. На саму трубу обязательно ставится колпак для дымовой трубы.

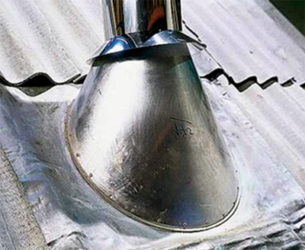

Герметизация стыка при выводе круглой трубы

Появление современных кровельных материалов не устранило применение металлического фартука для герметизации дымовых труб, однако фартук мало подходит для герметизации   круглых труб, начинаются проблемы при использовании асбоцементной или железной трубы.

Прежде для герметизации асбоцементной трубы на шиферной крыше чаще всего брали цементный раствор, потому что он отлично держится на шифере.

С круглыми железными трубами было ещё сложнее: раствор на них держится плохо, а герметики из-за высокой температуры трубы плавились.

Приходилось ставить каркас из асбоцементных листов на выходе круглой трубы, затем заливали короб раствором, а уж потом герметизировали с помощью фартука.

Сейчас требование к качеству и внешнему виду стало более строгим и тут нам помогают западные производители.

Что такое “Мастер Флеш”

Для герметизации металлических труб применяют универсальные уплотнители кровельных проходов “ Мастер Флеш“.

Их можно использовать для всех видов кровель, в том числе и волнистых.

Эти резиновые универсальные уплотнители выдерживают температуру от + 135 до — 55 градусов и при этом не теряют своей эластичности, герметичности и упругости крепятся они к основанию кровли шурупами.

Купить «Мастер Флеш» можно в специализированных магазинах.

разделка и отступка

Так как постоянный контроль исправности трубы затруднен, поэтому следует добиться  полной уверенности в пожарной безопасности. СНиП2.04.05-91 предписывает о необходимости выдержки расстояния от дыма до любых конструкций из горючих материалов минимум 500 мм.

Это расстояние называется разделка, т.е. это негорючее пространство между огнем или дымом в печи (дымовом канале) и самим зданием, в котором печь расположена.

В кирпичных печах разделка делается из того же кирпича, из которого складывается печь и труба.

При устройстве печи, проем в полу и потолке делаются шире, чем ширина печи. Зазоры между печью и проемом закладываются кирпичом, это и есть разделка.

Если же зазор не заложен кирпичом, то это называется отступкой.

При прохождении трубы через потолок, получается проем больше, чем сечение трубы, стенки кирпичной трубы утолщают, это тоже есть разделка. Вывод: разделка- это негорючая часть печи, примыкающая к конструкции дома. Разделка необязательно делается из кирпича, она может быть из бетона, асбоцемента, т.е. из любого негорючего материала.

термозащита металлических труб

Современные требования к размерам отступок и разделок являются более мягкими, допуская уменьшение размера разделки до 380 мм., защищая прилегающие сгораемые конструкции металлическим листом по асбестовому картону.

Металлическая труба в раскаленном состоянии — очень серьезная пожарная опасность, её необходимо защищать негорючими материалами (асбестовым картоном или шнуром) или сендвич-уплотнением.

что такое металлический экран

Очень хорошим решением этой проблемы является металлический экран со слоем изоляции из минеральной термостойкой базальтовой ваты, толщиной 10-20 мм., в этом случае, расстояние от наружной поверхности трубы, т.е. от этого экрана до горючих элементов кровли может быть снижена до 130 мм. в случае крайней необходимости.

свободный ход трубы при термонагрузках

Важно! Стекловату для труб использовать нельзя, труба должна иметь возможность расширяться и удлиняться за счет нагрева, свободно перемещаться в отверстиях листов разделок.

Это нужно учитывать при изготовлении экрана, поэтому его не надо жестко скреплять с трубой (хотя бы один из его концов), так как экран нагревается меньше чем труба.

На кровле, стыки трубы и листов разделки герметизируют негорючими термостойкими герметиками, или просто обматывают асбестовым шнуром, замоченным в глиняно- песчаном растворе, обмазывают цементно — песчаным раствором.

Из-за термических расширений трубы, герметичность зазоров нарушается, поэтому для защиты от протечек служат отбортовки металлических листов или уголки.

Так как, в плане протечек, стык горячей трубы с холодным кровельным материалом является крайне не надежным элементом, поэтому экранированные теплоизолированные трубы предпочтительнее во всех отношениях.

Очень хорошие конструкции выпускаются финскими фирмами — производителями. Но даже, для этой надежной конструкции необходима разделка, как минимум 380 мм. от стенки дымовой трубы.

Полезные советы

Положительным моментом финской конструкции является и то, что труба держится не на крыше, а на печи, и это тоже обеспечивает большую безопасность. Такую конструкцию дымохода можно изготовить и самостоятельно. Сначала из уголков сваривают каркас экранирующей трубы, в дальнейшем обшивают его листами оцинкованной стали.

При крутых крышах, необходимо оградить трубу от снежных лавин. Для этого ставят металлические рассекатели, усиливают растяжками. Необходимо сделать трап для подъёма на крышу, для периодической чистки трубы

Для предотвращения возгорания сажи в дымоходе и трубе, особенно если производится топка дровами, дающими из трубы густой черный дым, необходимо периодически чистить дымоходы и трубу.

В бане дымовую трубу от поверхности печи до потолка часто не утепляют и не экранируют, так как горячая труба обеспечивает инфракрасное излучение, это важно для начального обогрева и отказываться от которого не хочется. В таком случае,необходимо увеличить отступку от сгораемых конструкций и предусмотреть дополнительную защиту от аварийного прогорания трубы.

Иногда на этот оголенный отрезок трубы, для увеличения теплоотдачи, устанавливают дополнительно ребра- радиаторы. Этого делать нельзя, так как здесь собирается пыль, которая способна возгораться.

Инфракрасное излучение имеет большое значение в процессах нагрева черных бань. За счет этого излучения хорошо прогреваются все нижние элементы и дальние стены. Поэтому инфракрасное излучение в черной бане весьма и весьма желательно, тем более, что вредный эффект от этого излучения отсутствует.

Сергей и Светлана Худенцовы

Источник: http://strgid.ru/montazh-dymovoi-truby-bez-protechek-svoimi-rukami

Течет труба на крыше: как ликвидировать протечку своими силами

Если течет труба на крыше или протекает кровля возле печной или фановой трубы, то устранить неисправность, способную привести к пагубным последствиям, можно своими силами. Чтобы подобрать метод устранения неисправности, необходимо определить место протечки и в зависимости от вида трубы и кровли подготовить нужные материалы.

Нарушение герметизации возле дымохода

Ликвидация течи трубы на крыше

Если при дожде вода попадает в печь, то причиной образования протечки является течь печной трубы. Дымоход может быть сделан:

• из кирпича. Кирпич является наиболее долговечным материалом, однако при сооружении дымохода следует руководствоваться четкими правилами;
• из металла. Наиболее востребованными являются дымоходы из сэндвич труб, которые представляют собой два слоя металла, разделенных между собой утеплителем;
• из асбеста. Асбест является негорючим и относительно дешевым материалом, чем и обусловлено его широкое применение.

Устранение течи кирпичного дымохода

Чтобы устранить течь трубы на крыше, сооруженной из кирпича, потребуется:

• цемент;
• песок;
• вода;
• мастерок.

Ликвидация протечки происходит по следующей схеме:

1. из песка, цемента и воды замешивается раствор;
2. место протечки очищается от грязи и остатков разрушенного кирпича;

Очищение дымовой трубы от остатков кирпича

1. при помощи мастерка подготовленная смесь наносится на поврежденный участок дымохода.

Устранение протечки кирпичной дымовой трубы

Устранение течи металлического дымохода

Чтобы ликвидировать протечку в металлической трубе своими руками, можно воспользоваться:

• специальными хомутами, которые закрепляются вокруг щели. Диаметр хомута должен быть приблизительно равен диаметру дымовой трубы, а длина хомута должна быть чуть более размеров трещины;

Устройства для устранения течи различных размеров

• холодной сваркой. Специальная смесь наносится на место протечки, согласно приложенной инструкции.

Смесь для ликвидации протечки на металлической трубе

Устранение течи асбестового дымохода

Инструкция по ликвидации течи асбестового дымохода подразумевает проведение следующих действий:

1. необходимо подготовить хлопчатобумажную ткань и краску железный сурик. Приобрести материалы можно в любом строительном магазине;

Специальная краска для ликвидации течи

1. на поврежденный участок, защищенный от грязи и пыли, наносится толстый слой краски;
2. поверх краски труба обматывается тканью;
3. наносится второй слой краски.

Использование ткани и специальной краски

Ликвидация протечки рядом с трубой

Если во время осадков или таяния снега вода стекает по фановой трубе или дымоходу, то причиной образования протечки является нарушение герметизации в месте соединения трубы и крыши. Когда течет крыша возле трубы, то устранить проблему можно одним из следующих способов:

• наложение битумной ленты;
• установка резиновой манжеты;
• изготовление и монтаж металлического фартука.

Битумная лента

Если протекает фановая труба или дымоход в месте прохождения кровли, то самым простым и наиболее дешевым способом ликвидации течи является образование фартука из битумной ленты.

Материал для герметизации крыши

Для работы потребуются:

• лента;
• ножницы;
• металлическая щетка;
• газовая горелка.

Произвести герметизацию соединения можно следующим образом:

1. металлической щеткой производится зачистка кровли вокруг трубы и нижней наружной поверхности дымохода (фановой трубы);
2. влажной тряпкой убираются остатки грязи и пыли;
3. на место стыка трубы и кровли приклеивается отрез изолирующей ленты битумным слоем вниз;

Наложение гидроизолирующей ленты на стык

1. при помощи горелки лента разогревается и прижимается к поверхности кровли и трубы;
2. для большей надежности ленту можно зафиксировать деревянной доской или бруском.

Более надежным методом устранения течи является установка на место стыка резиновой манжеты. Для этого:

1. необходимо приобрести специальную манжету;
2. в верхней части вырезать отверстие, равное диаметру изолируемой трубы;
3. надеть подготовленную манжету на трубу;
4. произвести изоляцию в месте прилегания манжеты к кровле герметиком;
5. прикрутить нижнюю часть манжеты к кровле.

Инструкция по монтажу резиновой манжеты на трубу

Металлический фартук

Если протекает крыша в районе трубы, то надежным способом устранения неисправности будет установка металлического фартука:

1. из металлического листа изготавливается фартук, размеры которого полностью соответствуют габаритам выходящей на крышу трубы. Готовое изделие можно приобрести в специализированном магазине;

Металлический фартук для изоляции крыши

1. верхняя часть фартука крепится к трубе при помощи обжимного хомута;
2. нижняя часть фиксируется на кровле саморезами. Для достижения наибольшей герметичности нижняя часть пластины крепится поверх кровельного материала, а верхняя часть заправляется под обшивку.

Схема правильного монтажа металлического фартука

Как изготовить металлический фартук из подручных материалов, показано на видео.

Устранять протечки крыши требуется в максимально короткие сроки, так как постоянное поступление воды может привести к разрушению дымохода, порче мебели и иного имущества.
