Как заделать круглую трубу на крыше?

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.



Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

Далее:

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами. Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу.

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Дополнительные материалы по теме

Источник: https://stroystm.ru/gibkaya-cherepitsa/gibkaya-cherepitsa/prokhod-dymokhoda-cherez-myagkuyu-krovlyu

Способы герметизации трубы на крыше

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

Кирпичная труба на крыше с жесткой металлической кровлей

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения.

• Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
• Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
• Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
• Штробы на трубе герметизируются силиконовым герметиком.
• Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
• Поверх примыканий и «галстука» монтируется кровельный материал.

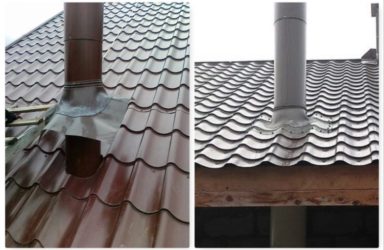

Круглая труба на крыше с жесткой металлической кровлей

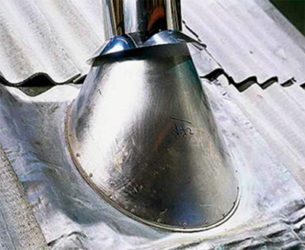

1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.

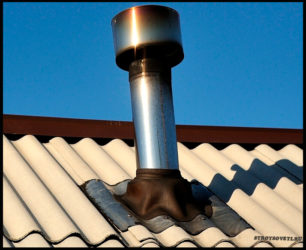

2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш.

   Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С).

Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°С−(+ 250°С) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы.

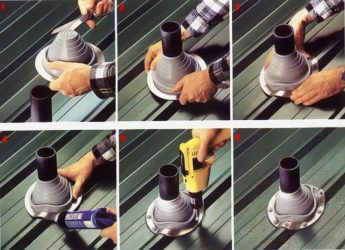

• В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
• Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
• Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
• Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

Круглая труба на крыше с кровлей из натуральной черепицы

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

• В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
• В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
• Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

Круглая труба на шифере

При расположении трубы близко от конька, она заделывается в следующей последовательности:

• Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
• В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
• На трубу надевается асбоцементное кольцо.
• Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
• Кольцо при помощи клина устанавливают параллельно скату.
• Края прорези в стальном листе заводят внутрь кольца.
• Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

1. В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
2. На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
3. Полученный промежуток заполняют асбоцементной смесью.
4. После затвердевания смеси цилиндр с ограничительным бортиком убирается;
5. На трубу надевается асбестовое кольцо (см. выше).

Заделка трубы на мягкой кровле

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

Источник: http://roofor.ru/dopolnitelnye-elementy/dymokhod/sposoby-germetizatcii-truby-na-kryshe

Кровельный уплотнитель дымохода: как выбрать?

Дымовая труба считается одним из наиболее сложных по конструкции узлом крыши. Герметизация изделия должна проводиться при помощи современного кровельного надежного уплотнителя для дымохода. Для изолирования дымовыводных каналов применяют асбест, рубероид, цементные и битумные растворы. Но все больше владельцев дач отдают предпочтение эластичному «Мастер Флеш».

Что учитывать во время работ?

Выполнение отделки дымоотводящих путей подразумевает создание оклада или фартука из прямоугольных листов металла. Ширина изделий равняется 40 см, а длина – соответствует размеру трубы. Пластины требуется загнуть, ориентируясь на угол движения дыма. Чтобы рассчитать длину отделки, стоит учесть:

• размер дымохода;
• угол, который имеет скат;
• разновидность кровельного покрытия.

Черепичные крыши или конструкции, покрытые профнастилом, соединяют в технике лежачего фальца. Скатные кровельные сооружения нуждаются в специальном «бортике» из деревянного бруса, предотвращающем воздействие погодных факторов.

Традиционные материалы для уплотнения

При покупке дымоходной облицовки стоит ориентироваться на разновидность материала, из которого сделан дымоход. Эксперты советуют работать:

• кровельным кирпичом. Прочные плиты устойчивы к температурным колебаниям и влиянию агрессивных сред. Полнотелые кирпичи укладывают на цементную массу, а швы обрабатывают затиркой;
• клинкерной плиткой. Изразцы отличает легкий вес, что идеально подходит для высоких дымоотводных конструкций;
• штукатуркой. Недорогая стоимость смеси делает ее доступной для строительных работ с небольшим бюджетом. Рыхлая фактура состава требует усиления стяжкой из цемента или цементно-известкового теста. Дополнительно нанесенную и высохшую массу покрывают силиконовыми составами;
• плитами из цементных волокон. Небольшие пластины характеризуются прочностью, устойчивостью к ультрафиолету и перемене климата. Экологичный негорючий материал с гладкой либо структурированной фактурой за счет малого веса легко монтируется;
• сланцем. Натуральный материал подходит для облицовки кровли или дымохода. Помимо уплотнения прямоугольные, чешуйчатые или восьмиугольные панели создают привлекательный декор трубы.

Выбирая тип материала для самостоятельного уплотнения, отдайте предпочтение стальным листам – они характеризуются прочностью, пластичностью и простотой использования.

Особенности изготовления фартука из стали

Стальной фартук накладывается на дощатый кровельный настил, покрытый жидким или листовым рубероидом. Мероприятия по организации уплотнения предусматривают:

• загибание краев фартука на стенки дымоотводной конструкции;
• укладку брусовой обрешетки в начале и конце трубы;
• размещение черепицы поверх обрешетки;
• прорезание паза на стене трубы – в нем размещается верхняя часть фартука;
• крепление элементов стального каркаса по стенам трубы. Работать начинают снизу;
• заполнение пазов с верхней частью фартука кровельным силиконом или специальным герметиком.

Герметизировать кровельное отверстие рекомендуют при монтаже дымохода.

Рулонная изоляция

Для герметизации труб большого диаметра и квадратной формы выпускается рулонная изоляция, армированная алюминиевой полосой. Она имеет свои нюансы монтажа:

• материал необходимо отрезать на 30 см больше, чем диаметр дымохода для того, чтобы закрепить его внахлест;
• при приклеивании изоляции необходимо подогнуть ее так, чтобы край заходил на дымоход на высоту около 5 см;
• после окончания формирования краев рулонной изоляции необходимо закрепить ее с помощью специального силиконового клея. Крепеж усиливается шурупами небольшого размера.

После окончания фиксации изоляции ее можно покрасить в цвет кровельного полотна.
Скорость строительства обеспечивает инновационный материал – «Мастер Флеш». Специальные проходки из эластичной резины характеризуются длительным сроком эксплуатации, стойкостью к агрессивным средам.

«Мастер Флеш» — новое слово в уплотнении дымоходов

«Мастер Флеш» представляет собой эластичный уплотнитель, герметизирующий места стыков дымохода и кровельного материала. Он является жестким основанием из силикона или резины с кольцами разного диаметра в верхней части. Для усиления изделия используют прокладку из алюминия.

Разница между резиновыми и силиконовыми материалами

Накладка для дымохода имеет вид конуса и угол наклона в зависимости от ската крыши. Конусы с углом 90º применяют для плоской кровли. Скатное кровельное покрытие герметизируют крызой с выступом колец на 45-30º.
Для изготовления уплотнителя применяют силикон или EDPM-резину. Исходное сырье различается по своим качествам:

• силиконовые конусы отличаются большей эластичностью. При выдержке температуры до 315 ºС разрушаются под воздействием ультрафиолета;
• резина плавится при температурах, больших 185 ºС, но стойка к ультрафиолетовому излучению.

На стоимость конструкции «Мастер Флеш» влияет материал и диаметр изделия.

Преимущества материала

Современная конструкция для герметизации дымоотводной трубы обладает рядом преимуществ:

• эластичность, которая обеспечивает плотное прилегание трубы к материалу;
• устойчивость к температурным изменениям, что особенно хорошо в регионах с суровым климатом;
• огнеупорность (сохранение своих качеств при температурах 185 – 315 ºС в зависимости от разновидности материала);
• длительный срок службы – около 30 лет;
• не требует особых навыков, усилий и специфических инструментов для монтажа;
• можно устанавливать в любое время года.

Применение уплотнительной конструкции «Мастер Флеш» избавляет от необходимости дополнительного использования уплотнительных материалов.

Особенности установки

Уплотнение современного типа не нуждается в специфических знаниях в области строительства, достаточно следовать инструкциям по установке:

• Верх резинового конуса должен быть на 20% меньше диаметра трубы, поэтому если есть излишки – их нужно подрезать (для удобства можно воспользоваться ножницами с крючковатым концом);
• Монтаж производится путем натягивания конструкции на трубу. Для облегчения продвижения по дымоходу рекомендовано смочить конус водой или смазать мылом. Тянуть следует, держась за верхушку, во избежание деформации основы.
• Основание, армированное алюминиевым листом, заводится под близлежащий край кровельного покрытия для предотвращения попадания влаги в конструкцию;
• Место стыковки верхнего края резинового конуса с трубой необходимо тщательно промазать герметизирущими составами для дополнительного укрепления. Вместо них можно использовать металлический хомут.

Для дополнительной фиксации конструкции можно прикрутить основание шурупами к крыше, используя при этом резиновые шайбы для уплотнения отверстий.
После монтажа устройство остается подвижным, что дает преимущество при расширении трубы в процессе нагревания.

Выбор уплотнителя

Чтобы правильно подобрать кровельный современный уплотнитель для дымохода «Мастер Флеш», необходимо руководствоваться следующими данными:

• для уплотнения дымохода, расположенного на скатной крыше с уклоном 10-45 градусов с покрытием кровельной сталью, битумной черепицей, пластиком используются герметизирующие конструкции с гибким квадратным или круглым основанием.
• в случае наклона кровли от 45 до 60 градусов, применяют уплотнители с армирующей полосой из алюминия.
• если наклон крыши составляет более 60 градусов, устанавливаются модели «Мастер Флеша» с увеличенной площадью основания. Такие конструкции так же монтируются на кровлю, покрытую шифером или черепицей.
• при монтаже стоит учитывать физические свойства силикона и резины. Силиконовые конструкции полностью устойчивы к любым изменениям температурного режима, в отличие от этил-пропиленового каучука, у которого верхний предел терпимости к высоким температурам +140 градусов.

Для случаев, когда нет возможности надеть герметизирующую конструкцию сверху на дымоход, разработаны модели с боковым замком.
Кровля с использованием уплотнителя «Мастер Флеш» вокруг дымохода обеспечивает надежную защиту от протекания воды в отверстия для трубы. Монтировать современный изоляционный материал возможно самостоятельно, без привлечения специалистов.

Источник: https://idachi.ru/stroitelstvo-i-remont/dymohody/krovelnyj-uplotnitel-dymohoda.html

Как заделать трубу на крыше: обустройство выпуска трубы, альтернативные варианты заделки, герметизация зазоров

По мере того, как дом или баня будет обустраиваться, потребуется установка печи или котла. Данная работа подразумевает строительство дымохода, а, следовательно, может возникнуть вопрос, как заделать трубу на крыше, чтобы сквозь щели не проникала вода?

Чтобы потом не пришлось заново переделывать всю работу, нужно заранее знать несколько несложных правил, которые касаются установки печи:

• Даже если установка печи планируется не сразу во время строительства дома, а в некотором отдаленном будущем, необходимо заранее определить место, где она будет размещена. То есть в этом месте необходимо оборудовать надежный фундамент, а на крыше над местом расположения печи не должно быть большого количества балок, стропил и прочих элементов. Помните, что дымоход – это достаточно тяжелый элемент, поэтому необходимо предусмотреть для него надежные опоры и подвесы.
• Тяга улучшается по мере увеличения длины прямолинейно идущей трубы. Но этого обстоятельство снижает КПД отопительного агрегата. Поэтому при строительстве трубопровода нужно найти оптимальное соотношение между хорошей тягой и теплоотдачей печи.
• Качество тяги напрямую зависит от ветра, поэтому труба через крышу, как правило, выводится возле конька или в непосредственной близости от него. Кроме того, для улучшения тяги используют оголовок – расширение в верхней части трубы.
• Чтобы избежать образования конденсата, используют теплоизоляцию, а для изготовления трубы применяют материалы, которые быстро прогреваются. При пренебрежении данным правилом, в трубах будет скапливаться жидкость, имеющая черный цвет и неприятный запах.

Как сделать выпуск трубы через перекрытия и кровлю?

После того, как печь будет готова, начинается строительство дымохода. До тех пор, пока труба не достигнет потолка, проблем, как правило, не возникает. А затем приходится решать вопрос, как провести трубу через крышу?

При выводе трубы через потолок и перекрытие, следует придерживаться общепринятых мер пожарной безопасности, а именно:

• Расстояние от трубы до защищенных от возгорания конструкций должно быть не меньше25 см;
• Расстояние до незащищенных от возгорания конструкции должно превышать35 см.

Совет! В идеале нужно было бы оставить вокруг трубы воздушный зазор, но из-за ощутимых потерь тепла такой вариант не используется. Поэтому в нижней части зазор прикрывают декоративной обшивкой из негорючего материала (асбестоцемента или металла), а сверху засыпают керамзитом мелкой фракции.

Схема выпуска трубы через кровлю

Не меньше сложностей возникает, когда решается вопрос, как вывести трубу на крышу через кровлю? По требованиям противопожарных норм расстояние от трубы до деревянных стропил должно быть не менее 30-35 см.

Для вывода печной трубы на крыше через кровлю всегда хочется уменьшить размер отверстия, сделав его точно в размер трубы. Однако такое решение не всегда возможно.

Если кровельный материал горючий (к примеру, использован толь или рубероид), то при проведении трубы необходимо планировать зазор, предусмотренный противопожарными нормами.

Решая, как сделать трубу на крыше, нужно точно наметить место ее вывода. Помочь в этом может следующий нехитрый способ.

Вокруг поверхности трубы наматывают лист плотного картона так, чтобы он в точности повторял ее контур. Затем «трубу» из картона сдвигают по направлению вверх до тех пор, пока он не упрется в кровлю.

Делают пометки, а затем, срезав часть картона при помощи обычных ножниц, снова сдвигают его вверх. Так следует делать до тех пор, пока не будет четко размечено будущее отверстие. Данный способ великолепно подходит для труб, имеющих круглую форму.

Обустройство выпуска трубы через крышу

После того, как труба выведена на улицу, наступает время перейти к такой важной операции, как заделка трубы на крыше. Основной проблемой здесь является защита от протечек, так как в сплошном покрытии кровли было сделано отверстие.

Для обеспечения герметичного примыкания кровельного материала к трубе существует несколько методик. Традиционный способ предусматривает сооружение фартука.

Для его строительства необходимы планки примыкания, которые располагают в нижней части трубы. Планка прикладывается к трубе и на ее стенке намечают контур верхней кромки планки.

По намеченной линии проходят болгаркой, образуя штробу. Монтируется внутренний фартук, начиная с нижней стороны трубы, при этом, край планки заводится в штробу.

Затем собираются остальные детали фартука внахлест. Размер перекрытия деталей должен быть не менее15 см. Край планки, который был вставлен в штробу, покрывают герметиком. Нижние планки подрезаются по мере необходимости и прикрепляются при помощи саморезов.

Следующим этапом решения проблемы, чем заделать щель между трубой и крышей, является установка «галстука». Так называется лист материала с гидроизоляционными свойствами, который устанавливается под нижний элемент фартука.

Этот элемент необходим для отвода воды с такой конструкции, как вальмовая крыша. Его устанавливают так, чтобы вода переправлялась в водосточные конструкции крыши.

Поверх установленных фартука и галстука, монтируется кровельный материал, а сверху ставят дополнительный наружный фартук. Он монтируется так же, как и внутренний, только верхние планки просто примыкают к трубе, а не вводятся в штробу.

Альтернативные варианты заделки трубы

Описанный выше способ не является единственным вариантом решения проблемы, чем заделать трубу на крыше?

Если труба круглая, то можно применить универсальную насадку «Мастер-Флеш». Эта насадка предназначена для герметизации различных соединений и может быть использована не только для установки печных труб, но для вывода антенн, труб вентиляции, матч светильников и пр.

Заделка кожуха трубы дымохода

Универсальная проходка внешне напоминает ступенчатую пирамиду. При использовании этого приспособления, вопрос, как заделать щель между трубой и крышей, решается легко и быстро.

Проходка сделана из силикона или особого сорта резины, а основание имеет двухслойное: нижняя часть алюминиевая, верхняя – из высококачественного силикона.

Если проходка изготовлена из резины марки EPDM, то ее можно эксплуатировать в температурном интервале -55 — +135° C, при выборе модели из силикона температурный интервал применения еще шире (-74 — +260° C).

Данная заделка печной трубы на крыше может применяться при использовании любого кровельного материала.

Достоинства проходки «Master Flesh»:

• Долговечность;
• Устойчивость к ультрафиолету и атмосферным воздействием;
• Легкость монтажа;
• Возможность применения с различными диаметрами труб.

В продаже можно найти 11 разновидностей проходки «Мастер Флеш», отличающихся друг от друга диаметром отверстия для трубы.

Герметизация зазоров

При использовании традиционных методов вывода трубы невозможно избежать неплотностей соединения. Поэтому может возникнуть вопрос, чем замазать трубу на крыше?

Небольшие зазоры можно заделать специальными герметиками на основе силикона. При выборе этого материала нужно обращать внимание на температурный интервал его использования.

Для герметизации печных труб пригодны только термостойкие герметики. Иными словами, гидроизоляция печной трубы на крыше — важное предприятие.

Как защитить крышу от влаги, стекающей по трубе?

После того, как все щели будут загерметизированы, останется решить вопрос защиты кровли от влаги, стекающей по трубе.

Если дымоход кирпичный, вопроса, как обшить трубу на крыше, как правило, не возникает. Кирпич – материал гигроскопичный, поэтому он впитывает влагу и никакой дополнительной защиты не требуется.

В том случае, если труба из металла или асбестоцемента, необходимо поставить «зонтик», который будет отводить воду, стекающую по трубе.

Совет! Проще всего, сначала сделать выкройку зонтика из картона. А после примерки и подгонки – вырезать детали из металла, используя готовый шаблон. Проще делать зонт не цельнокроеным, а состоящим из двух половин.

Теперь решить вопрос, как закрыть трубу на крыше, будет достаточно просто. Достаточно установить зонт при помощи хомута, стягивая две половинки деталей, зазоры между деталями зонта и трубой замазать герметиком.

Вывод

К работе по устройству выпуска трубы нужно отнестись крайне ответственно. Если она будет проведена с огрехами, то влага будет проникать на чердак, в результате чего, отсыреют стропила, несущие балки и утеплитель.

Повышенная влажность губительная для деревянных изделий, поэтому балки и стропила начнут гнить и ослабевать. Так что погрешности при оборудовании выпуска грозят разрушением конструкции крыши.

Источник: https://krovlyakryshi.ru/elementi/dymohod/kak-zadelat-trubu-na-kryshe-66

Герметизация трубы на крыше: от дождя печной, из профнастила, металлочерепицы

Рисунок 1. Труба на крыше

При строительстве дома, в частности при кровельных работах, всегда оставляют отверстие для дымовых и вентиляционных труб. И как бы строители не старались вплотную уложить кровлю к дымоходу, все равно остаются щели. Проникающая через них влага может создать немало хлопот владельцам дома.

Это чревато сокращением срока службы кровли, порчей опорных конструкций и просто некомфортным проживанием. Ошибки в герметизации могут повлечь за собой следующие последствия:

• протечки, скапливание большого количества воды внутри дома и т.д.;
• процесс гниения, вызванный чрезмерным уровнем влажности в местах, в которых его быть не должно;
• нарушение работы самого дымохода, отсутствие тяги.

Для того, чтобы избежать всех этих неприятных последствий, необходимо заранее позаботиться о правильной герметизации дымоотвода на крыше. Благо сейчас проблем ни с материалами, ни со способами герметизации проблем не возникнет. На рынке представлено огромное количество специального оборудования и материалов для подобных целей. Что касается способов – то тут все зависит от типа крыши, а также формы самой трубы.

Для чего нужно герметизировать трубу

Рисунок 2. Причины

Причин отнестись очень ответственно к процессу герметизации может быть множество. Среди них хотелось бы выделить:

• снижение потерь энергии, в частности тепловой, которая должна оставаться внутри дома;
• полноценная защита внутренней части дома от дождя;
• уменьшение количества конденсата, мешающего правильному функционированию дымоотвода;
• пожарная безопасность.

Последний пункт можно связать с тем фактом, что дымовая труба зачастую нагревается до очень высоких температур. Если в это время в непосредственной близости находится какой-либо возгораемый материал – пожара не миновать. Поэтому так важно отделить трубу от других строительных конструкций.

Требования к изоляции

Рисунок 3. Требования к изоляции

Вся герметизация дымовой трубы на крыше дома должна отвечать нескольким требованиям:

• защита внутренней части дома (чердака) от атмосферной влаги;
• наличие теплоизолирующих свойств;
• прочность, ведь материал находится непосредственно в прямом контакте со внешней средой;
• долговечность;
• полная совместимость с типом кровли;
• экологическая чистота;
• экономичность.

Дополнительно следует учитывать материал кровли, материал трубы, температуры, которые могут возникнуть в дымоотводе.

Как писалось ранее, способ герметизации зависит от типа кровельного покрытия. Иногда используют герметики из следующих материалов:

• силикон;
• полиуретан;
• битум.

Силикон и полиуретан не очень часто используют в чистом виде для герметизации щелей. Они отлично подходят для небольшого ремонта кровли или работы с мельчайшими щелями. Для изоляции дымоотвода лучше всего применять именно битумные смеси. Они чрезвычайно долговечны, универсальны, и , что самое главное, дешевы.

Также существует ряд очень распространенных способов изоляции, основанных на использовании специальных деталей.

Способы герметизации трубы

Рисунок 4. Способы герметизации

Выделяют три основных способа герметизации:

• использование воротника из металла;
• вкладыши из резины;
• мембраны.

Первый способ используется на трубах квадратного или прямоугольного сечения. Он основан на использовании уголков, образующих фартук и специального галстука для вывода влаги. Далее будет рассмотрен пример такой изоляции на металлической кровле.

Резиновые вкладыши используются прежде всего на круглых отводах, так как их функционирование основано на плотном облегании трубы, исключающем протечки.

Ну и мембраны представлены на рынке в основном в виде специальных лент, имеющих на одной стороне липкий слой, позволяющий очень плотно заделывать все щели.

Дополнительно все способы стоит разделить на несколько групп, в зависимости от типа кровли, изоляция которой необходима.

Металлическая кровля

Рисунок 5. Труба на металлической кровле

Прямоугольная кирпичная труба на кровле из металлочерепицы может быть «упакована» следующим образом:

• создаются специальные стальные элементы, представляющие собой так называемый фартук (на каждую сторону по одной Г-образной детали);
• эти детали вставляются в предварительно выпиленные в трубе штробы;
• нижние части элементов крепятся к крыше;
• к нижним частям с одной стороны подводится «галстук» — специальное устройство, отводящее воду в нужном направлении;
• все щели очень плотно герметизируются специальными материалами.

Монтаж самой кровли должен осуществляться после того, как все эти этапы были пройдены, а водоотвод выведен куда следует.

Это один из самых распространенных способов устранения щелей между трубой и кровлей. Он применяется практически повсеместно, отличаясь лишь изолирующими материалами.

Герметизацию круглой трубы на крыше с кровлей из профнастила лучше всего проводить с использованием специальных устройств. Называться они могут по-разному, однако все представляют собой цельные колпаки, выполняющие ту же функцию, что и фартуки.

Они состоят из:

• металлического листа с отверстием;
• усеченного конуса на месте отверстия, изготовленного из твердых или гибких материалов.

Крепление такого устройства значительно проще, нежели устройство галстука у прямоугольной трубы. Здесь достаточно просто продеть дымоотвод в отверстие, а затем специальным жгутом скрепить трубу и конус. Для повышения изоляции, место крепления оснащается надежной прокладкой, стойкой не только к влаге, но и к повышенным/пониженным температурам.

Рынок предлагает потребителям универсальные колпаки, которые можно герметично приспособить к своей трубе. Для этого нужно просто отрезать лишнюю часть, воспользовавшись одной из подготовленных производителями размерных насечек.

Большую популярность имеют колпаки, изготовленные из эластичных материалов, резины или силикона. Они представляют собой ступенчатые пирамидки, закрепленные на основании из алюминия.

Использование таких устройств предусматривает очень плотные стыки деталей, так как отверстие оставляют чуть меньше диаметра трубы. Происходит натяг, и как следствие, очень надежная фиксация вокруг трубы.

Кровля из черепицы

Рисунок 6. Крыша из черепицы

Специфика такого типа кровельного покрытия заставляет строителей прибегать к другим ухищрениям, дабы обеспечить надежную герметичность крыши.

В этом случае герметизация осуществляется путем использования специального раствора из песка и цемента, который укладывается в подготовленные подворотнички из стали.  Для обеспечения водоотвода в самом воротничке из смеси создают специальный выступ. Его формируют со стороны конька.

Кровля из шифера

Рисунок 7. Шифер

На такой кровле труба обычно находится вблизи конька. Герметичность в таком случае можно обеспечить при помощи стального листа, накладываемого на конек. Просто в месте нахождения трубы необходимо предусмотреть небольшие отгибы, создающие некий воротничек для  трубы.

Фиксация этого воротника осуществляется использованием асбоцементным кольцом, с помощью штыря крепящимся к трубе. Все возможные щели изолируются специальными материалами.

Этот способ очень эффективен в месте трубы, однако само шиферное покрытие требует особого подхода.

Мягкая кровля

Рисунок 8. Труба на мягкой кровле

На мягкой кровле с герметизацией никаких проблем возникнуть не должно. Все, что необходимо – примыкания из кровельного материала и кровельная лента. Примыкания крепятся одновременно к крыше и к трубе, формируя таким образом фартук, защищающий от влаги. К поверхности крыши фартук крепится гвоздями или саморезами, а к трубе той самой лентой. Также она используется для полного изолирования всех щелей конструкции.

Стоит помнить, что кровельная лента является довольно капризным способом герметизации. Важно максимально качественно очистить поверхности, на которые планируется приклеивать ленту. Любые чужеродные вещества могут значительно снизить эффективность изоляции.

Опытные строители рекомендуют использовать ленту следующим образом:

• первым делом, необходимо зачистить поверхности от грязи и пыли;
• далее нужно отклеить от ленты защитную пленку, но не сразу по всей длине, а для начала на 60 – 100 мм;
• во время укладывания ленты, необходимо следить, чтобы один край попадал на кровлю, а другой – на трубу;
• по мере укладки ленты защитный слой постепенно снимается;
• для обеспечения плотного прилегания, рекомендуется пройтись по наклеенной ленте специальным валиком.

Какие инструменты необходимы для проведения работ

Рисунок 9. Инструменты, необходимые для работ

Основные инструменты, которые могут понадобиться для проведения работ по герметизации трубы:

• строительные маркеры;
• болгарка;
• герметик;
• дрель с набором необходимых сверл;
• саморезы для кровли;
• измерительные приборы, линейка или рулетка;
• заклепочник;
• уголки;
• плоскогубцы;
• молоток и др.

Распространенные ошибки во время проведения работ по гидроизоляции прохода через крышу:

• Пренебрежение зачисткой поверхностей. Это неизбежно приводит к нарушениям соединений, их ненадежности и недолговечности.
• Попытка закрепить ленту на бетонной или кирпичной трубе. На подобные материалы клеить ленту крайне нежелательно, так как они крошатся. Нужно сначала обработать используемые места битумом, дать ему засохнуть, и только потом приступать к герметизации.
• Неверные расчеты, которые повлекут за собой ненужные растраты материала, или напротив – его нехватку.
• Герметизация бытовым силиконом, цементом или нефтяным битумом. Это те самые материалы, которые не только неэффективны, но и могут спровоцировать пожар.

Таким образом, обеспечение герметичности трубы является одним из самых значимых работ в процессе создания комфортного жилья. Способов, которыми можно эту работу выполнить существует множество. Важно понимать, что при различных условиях наиболее уместным будет какой-то один.

Однако некоторые специалисты рекомендуют задуматься над созданием комбинированных изолирующих конструкций. Например, можно одновременно использовать фартук, уплотнитель, мембрана в виде ленты, а сверху это все покрыто дополнительной декоративной отделкой. Без сомнения, такое решение будет очень эффективным, но также и весьма хлопотным.

Да и риски с подбором неподходящего материала значительно возрастают.

В любом случае, ответственный подход к процессу герметизации позволит надолго забыть о такой проблеме, как протечки и лишний конденсат.

Источник: https://ZnatokTepla.ru/utepliteli/metody-germetizatsii-truby-na-kryshe.html
