Как заделать примыкание трубы к крыше?

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
2. Установить по периметру опалубку.
3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
4. Завести кровельное покрытие на стенки.
5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.



Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

Далее:

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами. Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу.

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Дополнительные материалы по теме

Источник: https://stroystm.ru/gibkaya-cherepitsa/gibkaya-cherepitsa/prokhod-dymokhoda-cherez-myagkuyu-krovlyu

Как заделать проход трубы на крыше из профнастила

При правильной укладке профнастила на крышу дома можно гарантированно избежать протечек во время дождей и весеннего таяния снега. По этому критерию можно судить о надежности кровли. Следует помнить, что любая конструкция крыши состоит из множества элементов. В список входят ендовы, фронтальные планки и конек. Однако, исходя из практики, самым рискованным в плане протечек элементом является печная труба.

Несколько десятилетий назад печники справлялись с этой проблемой при помощи утолщения кирпичного дымохода. Однако такая работа требует определенных знаний и навыков, а современные конструкции все чаще возводят из металла. Обычно дымоходы выполняются с круглым сечением. Разобраться, как заделать трубу на крыше из профнастила, поможет простая инструкция.

Причины протечек

Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.

Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.

Если работы выполнены некачественно, возникает множество проблем:

• Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
• Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
• Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
• Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.

Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.

Особенности монтажа

Что необходимо выполнить, чтобы в точках примыкания трубы к профнастилу не возникало протечек? Для этого требуется правильно загерметизировать стыки. Опытные монтажники отмечают, что при решении проблемы важно учесть и расположение дымохода. Чем ближе печная труба расположена к коньку, тем меньше воды попадает на ее стык с дымоходом. Риск протечек в этом случае снижается.

Кроме того, труба, установленная максимально высоко по скату, имеет наименьший участок, расположенный в зоне холодного воздуха. Это позволяет минимизировать образование конденсата, способствующего нарастанию сажи внутри дымохода. Кроме того, если в трубе постоянно образуется конденсат, стенки трубы подвергаются воздействию кислоты, разъедающего металл.

Следует отдельно рассмотреть разные конструкции печных труб, чтобы разобраться как оформить их стык с кровлей из профнастила.

Прямоугольные изделия

Сегодня все больше производителей заботится о том, чтобы стыки кровли и дымоходных труб были надежно защищены от воды. Для этой цели разрабатываются специальные доборные элементы. Они устанавливаются возле ендов, конька, труб. Такие элементы называются фартуками.

Главным назначением фартука является сбор воды, стекающей по дымоходу и кровельным скатам. При помощи таких устройство влага отводится к карнизу в систему стока. Однако в процессе монтажа важно учитывать один важный момент. Нужно позаботиться о правильной гидроизоляции. Как известно, под профнастил следует в обязательном порядке укладывать гидроизоляционную пленку. Не имеет значения, утепляется кровля или нет. Вместе примыкания трубы к кровельному покрытию выполняется разрез для устанавливаемого дымохода. Края разреза оставляются шириной от 50 до 100 мм. В дальнейшем они будут закреплены непосредственно на дымоходной конструкции.

Однако это не все моменты, которые необходимо учесть. В местах соединения необходимо создать усиленный слой гидроизоляции. Поэтому довольно часто под фартук устанавливают специальную ленту. Ее необходимо располагать под фартучными планками, расположенными сверху. Частично лента заходит на профнастил. Схема работы при создании гидроизоляционного слоя должна быть такой:

• сначала ленту наносят на нижний край дымоходной трубы;
• после этого стыки необходимо заделать по бокам трубной конструкции;
• на завершающем этапе обклеивается верхняя кромка дымохода.

Нередко случаются ситуации, когда необходимо провести трубу печки через уже созданную крышу из профнастила. Эту работу можно выполнить довольно просто. Однако необходимо учесть одну тонкость. Нужно, чтобы отверстие для дымохода в кровельном материале было меньше самой трубы на 1,5-2 см. В этом случае дымоход не сможет пролезть. Но для этого кромки профнастила просто надрезают и выгибают.

После монтажа дымохода они будут плотно прилегать к нему. Это позволяет создать дополнительную защиту стыка от протечек. Под профнастил в таком случае обязательно следует монтировать нижнюю планку фартука, а сверху – ленту гидроизоляции.

Примыкание трубы в коньке

Легче всего заделать стык трубы с крышей из профнастила, если она проведена через конек. То повышает надежность соединения. В подобных конструкциях невозможно образование снеговых карманов. Риск появления протечек возникает именно при их наличии. У подобных вариантов имеется и один существенный недостаток – для проведения трубы через верх крыши следует разделить коньковый элемент. Это означает, что под края участков нужно установить две дополнительные стойки. Герметизировать место примыкания можно при помощи фартука. Однако он должен иметь определенную конфигурацию. Изготавливается такой элемент из гладких металлических листов.

Внимание! Часто пространство между профнастилом и фартуком заполняют герметиком на силиконовой основе. Современные производители предлагают потребителю воспользоваться самоклеящимися лентами, которые выполняются из бутилкаучука.

Верхняя зона примыкания между должна герметизироваться стандартным методом – при помощи верхних элементов фартука, заделанных сверху герметиком. Силиконовый состав не боится высоких температур.

Стык трубы и профнастила на скате

Не во всех случаях планировка здания позволяет вывести дымоход через конек кровли. Поэтому выбирается другой путь – сделать отверстие на скате. В этом случае работы по заделке примыкания существенно усложняются.

Основная цель – правильно установить верхний элемент фартука. Поэтому основным правилом является монтаж этого элемента под профнастил.

Внимание! Если верхняя сторона дымоходной конструкции обладает шириной больше 80 см, на нее устанавливается фасонный фартук с разуклонкой. Напоминает такая конструкция волнорез, отводящий воду в разные стороны от дымохода.

Монтаж такого фартука связан с определенными сложностями. Кроме того, в местах примыкания его элементов и профнастила получается две ендовы. Их герметизировать нужно таким же образом, как и ендовы крыши. Это требует установки дополнительных планок и усиления гидроизоляции.

Круглая труба

Многие дымоходные конструкции для печей укомплектовываются круглыми каналами, изготавливаемыми из металлического листа. Такие изделия являются многослойными и дополнительно утепляются. Герметизируется такая труба множеством способов. Стоит разобрать наиболее популярные:

• Проход этих конструкций может герметизироваться битумными производными. Довольно часто для такой цели применяют рулонные материалы.
• Монтаж самоклеющейся ленты. Этот материал имеет фольгированный слой.
• Установка специальных фартуков, изготавливаемых в виде колпаков. Еще они носят название кровельных проходов. Эти приспособления отличаются простотой и надежностью. Их нужно надевать на трубу с круглым сечением и крепить к обрешетке крыши.

Когда под крышей дома располагается жилое мансардное помещение, проход для трубы нужно не только загерметизировать, но и тщательно утеплить. Зазор, образуемый между фартуком и трубой, необходимо закрыть при помощи специальной термоустойчивой прокладки. Ее крепят на плоскость изделия.

Как видно, оборудовать стык крыши из профнастила с печной трубой можно самостоятельно, зная особенности установки различных конструкций. В процессе работы важно следовать технологии. Это обеспечит герметизацию места примыкания.

Как сделать проход в профнастиле без нарушения стропильной системы

Если утепленный кровельный пирог уже выполнен, возникнет немало проблем с проведением через него дымохода. Основная сложность заключается в соблюдении требований пожарной безопасности. При этом нужно сохранить целостность паро- и гидроизоляции.

Конструкция дымохода должна размещаться на некотором удалении от деревянных стропил. Поэтому проход трубы через крышу из профнастила создается в специальном коробе, который состоит из стропил, находящихся рядом с дымоходным каналом. Между ними закреплены две балки. Они размещаются выше и ниже дымоходной конструкции. От поперечных балок и стропильных ног до дымоходной конструкции выбирается в соответствии с нормативами пожарной безопасности. Этот показатель находится в диапазоне от 130 до 250 мм. Он зависит от материала, из которого изготавливается дымоходная конструкция.

Внутреннюю часть короба необходимо заполнить утеплителем с негорючими свойствами. обычно применяется материал высокой плотности, изготавливаемых с применением базальтового волокна. Он обладает низкой гигроскопичностью, в сравнении с обычными утеплителями.

Чтобы обеспечить герметичность крыши, на гидро- и пароизоляцию в месте прохода трубы необходимо прорезать профнастил конвертом. Его края следует закрепить снаружи деревянного короба.

Для вырезания профнастила под трубу в месте, где она будет проведена, следует создать сплошную обрешетку. Благодаря этому получится прочно закрепить нижнюю планку примыкания и кровельный материал около стенок дымоходной конструкции.

Выводы

Выбор способа герметизации стыка трубы и профнастила зависит от формы дымохода и особенностей кровельной конструкции. Создать надежное примыкание можно при помощи фартука (для прямоугольных конструкций) и доборных элементов (для изделий круглого сечения).

Выбор места вывода дымохода тоже имеет большое значение. Чем ниже по скату расположена труба, тем больше скапливается воды на стыках. Это повышает риск протечек. Оптимальный вариант расположения дымоходного отверстия – в коньке крыши или недалеко от него.

Следуя технологии заделывания примыкания трубы и профнастила для определенных дымоходов, можно надежно защитить крышу от протекания. Особенно важно сделать это при наличии утепленной веранды.

Источник: https://2proraba.com/krysha/kak-zadelat-proxod-truby-na-kryshe-iz-profnastila-svoimi-rukami.html

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

Примыкание к прямоугольной дымовой трубе

Рис.1 Устройство примыкания кровельного материала к прямоугольной трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа.

Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого «галстука». Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз.

Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Рис.2 Края планок заводятся в штроб

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

Рис.3 Готовый оклад для дымохода

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус — переплата за материал, плюс — экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Оклад примыкания кровли к дымовой трубе

Все размеры заданы в миллиметрах. Угол γ — уклон крыши относительно горизонта.

Схема раскроя оцинкованного листа для изготовления оклада

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу «крашенного» кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже.

К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов.

Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Таким образом можно надежно установить узел примыкания трубы и кровли.

Источник: https://KrovPortal.ru/montazh_krovli/ustrojstvo-primykaniya-krovli-k-trube/

Правильный монтаж примыкания кровли к трубе

Если необходимо сделать примыкание кровли к трубе, серьезность подхода к осуществлению задуманного и качество проведенных работ являются главными факторами, влияющими на результат.

  Перед тем как проводить примыкание кровли к трубе дымохода необходимо определиться с:

• технологией;
• исходными материалами (металлочерепица, керамическая черепица);
• типом кровли (мягкая, твердая).

Примыкание кровли к трубе

При принятии решения нужно учитывать расположение дымовой трубы, из чего она изготовлена, чему равно сечение и какая у нее форма. В некоторых случаях реально использовать уже готовые конструкции и детали для обеспечения гидроизоляции. Это существенно ускорит процесс и уменьшит вероятность возникновения ошибок, из-за которых после придется переделывать кровлю.

Если дымоход находится в самой высокой точке, то проблем с разгерметизацией слоя не будет. Обычно дымовая труба вставляется промеж строительных ферм, относящихся к висячему типу, или прерывает коньковый брус. Последнее происходит, если крыша спроектирована по системе, состоящей из дополнительных опор и наклонных стропил.

Обзор примыкания

При наличии дымохода, установленного несколько ниже конькового бруса, трудностей с герметизацией тоже быть не должно. Чего не скажешь о примыкании кровли к дымовым трубам, находящихся сильно ниже ската. В этой ситуации потребуется установка дополнительной конструкции, имеющей разжелобки. Только тогда дымоход будет защищен от скоплений воды и снега.

Дымовая труба может располагаться в любой части кровельного пирога. Главное принимать во внимание высоту дымохода над кровлей и его сечение. Первый показатель напрямую зависит от расстояния до конькового бруса.

Если оно:

• не более 1,5 м, то высота 0,5 м;
• достигает 3 м, то труба может быть равной коньку;
• больше 3 м, о дымовую трубу располагают по прямой, уходящей от конькового бруса максимум на 12 градусов.

Специалисты рекомендуют прикрывать дымоход своеобразным зонтиком, который не допустит проникновения в нее жидкости. В противном случае уменьшится срок эксплуатации дымовой трубы, и со временем ухудшится тяга. Устанавливать дымоход в пересечении с внутренними углами, образовавшимися посредством скатов на сложной крыше категорически запрещено.

Герметизация узла прохода

Большое значение имеет обрешетка кровли. Положительный результат гарантирован, если она обладает необходимой жесткостью. Это требуется для равномерного распределения нагрузки и защите от внешних факторов.

Герметизация узла

Если при монтаже дымовой трубы обрешетка не была повреждена, то можно установить проходку из кровли на основе листа из металла. В противном случае придется устранить часть стропильной ноги. Во избежание последствий монтируют каркас из дерева. Именно на него крепят те слои кровли, которые изолируют конструкцию от пара и жидкости.

Гидроизоляционный слой после прижимают посредством контробрешетки и обрешетки, пароизоляционный фиксируют с помощью деталей каркаса, предназначенных для установки на чердаке. Промежуток (не более 13 см) между деревянным каркасом и дымовой трубой заполняют негорючим материалом для теплоизоляции, к примеру, каменной ватой. При осуществлении данных работ необходимо руководствоваться СНиП. Непрерывность кровельного пирога – это залог долгосрочной герметизации.

Как сделать примыкание мягкой кровли и металлочерепицы к трубе для вентиляции

На порядок действий и выбор материалов влияет тип кровли. Если кровельный пирог образует цементно-песчаная или керамическая черепица, то понадобится самоклеящаяся эластичная лента, в составе которой находится сплав из алюминия. Ее приклеивают вдоль стыка, причем она должна быть одновременно на дымовой трубе и на крыше. Таким образом лента герметизирует кровельный пирог, повторяя все очертания керамической или цементно-песчаной черепицы.

Примыкание к металочерепице

После следует зафиксировать полученный результат на дымоходе. В этом помогут дюбеля, способные выдерживать высокую температуру, и профильная планка из металла. Также потребуется герметик. Им заделывают места присоединения дюбелей и стыков планки.

Осуществлением тех же действий обеспечивается примыкание трубы к мягкой кровле. Вместо эластичной ленты для мягкого кровельного пирога используют черепицу, заранее помещенную в дымовую трубу. Именно ее фиксация, проведенная изнутри, позволяет загерметизировать стык между трубой и мягкой кровлей.

Примыкание к мягкой кровли

Как сделать примыкание для крыши, покрытой металлочерепицей, своими руками? Для этого используют фартук герметизирующего типа, который обладает верхней и нижней планками.

Примыкание осуществляется следующим образом:

1. Прикладывают нижнюю планку фартука к дымоходу и ставят отметку. Получается верхняя кромка.
2. Ориентируясь на нее делают штробу (глубина 1,5 см не менее).
3. Очищают штробу от загрязнений и пыли, напоследок промывают ее водой.
4. Устанавливают планки (нахлест не более 20 см).
5. Верхняя часть планок помещают в приготовленную штробу.
6. Обрабатывают рабочую поверхность силиконовым герметиком.
7. Размещают лист из металла для стока воды под фартуком.
8. Изготавливают бортик.
9. Укладывают металлочерепицу вокруг дымохода.
10. Устанавливают верхние планки к той стороне дымовой трубы, которую не штробили.
11. Вновь используют герметик.

Порядок действий изображен на видео.

Примыкание круглой трубы

Сделать примыкание к дымовой трубе кровли в этом случае можно, используя готовые системы. В дымоходе такого типа подразумевается наличие трех слоев (середина изготовлена из материала, удерживающего тепло). Круглая конструкция считается стандартной, поэтому подобрать стальные примыкания и фартук-колпак не трудно. Различия все же имеются, принципиальное значение придают углу наклона пластины по отношению к дымовой трубе. Пример на фото.

Примыкание происходит следующим образом:

1. Пластину располагают на плоскости кровельного пирога, точно соблюдая установленные параметры. Установка примыкающей пластины происходит с помощью саморезов, в конструкции которых имеются неопреновые или резиновые прокладки.
2. Срезают верхушку фартука, так как дымоход должен входить, не оставляя зазоров.
3. Прижимают верхний край колпака посредством хомута из стали, имеющего эластичную термостойкую прокладку.

Если подобрать готовую систему не удалось, то остается изготовить ее самостоятельно. Как сделать фартук для круглой трубы своими руками? Для этого нужно оклеить требуемый периметр лентой из алюминия или свинца.

Последний предпочтительнее, так как устойчив к прямым солнечным лучам, повышенной влажности воздуха и перепадам температуры. Перед тем как начинать процесс создания пластины для примыкания рабочую поверхность следует обезжирить и высушить.

Источник: http://TrubyGid.ru/montazh-primykaniya

Как правильно сделать примыкание кровли к стене, в том числе в зависимости от используемого материала

На крышах линия соединения кровли со стеной является чрезвычайно важным местом. Снег, дождь, мелкий мусор, опавшие листья скапливаются именно там. Это становится причиной порчи утеплителя и проникновения влаги под кровлю, а иногда и внутрь помещения, что влечёт за собой ремонт крыши. Поэтому, чтобы избежать подобных проблем, по линии стыковки обустраивают надёжный узел примыкания.

Правильное устройство примыкания кровли

Основная функция кровельного покрытия — защита помещений от внешних воздействий. От того, насколько грамотно сделано примыкание кровельного материала ко всем вертикальным поверхностям, зависит микроклимат внутри здания и сохранность самой кровли.

Используемые материалы

На протяжении срока эксплуатации кровельное покрытие расширяется и сжимается из-за перепада температур, подвергается разным атмосферным влияниям, а также другим физическим и химическим воздействиям. Поэтому важно не только подобрать материал для покрытия крыши, но и правильно его смонтировать. Наиболее подходящими для герметизации стыка кровли со стеной считаются:

• силиконовые герметики и уплотнители на органо-кремниевой основе — эластичны, обладают хорошим сцеплением с поверхностями, долговечны, срок их эксплуатации достигает 10 лет;
• алюминиевые и медные гофрированные ленты — обладают запасом подвижности, выдерживают высокие температуры. Растягиваются, повторяя рельеф кровли, что позволяет надёжно герметизировать примыкание к профнастилу, черепице, шиферу;

  При помощи гофрированной ленты легко выполнить примыкание рельефной кровли

• полиуретановые и битумные мастики — долговечны, делают соединение прочным. Ими обрабатывают мягкую кровлю и геотекстильные ленты;
• полимерные и резиновые уплотнители — в некоторых случаях незаменимы для гидроизоляции планок и фартуков в местах примыкания. Не слишком долговечны, так как плохо переносят перепады температур и воздействие солнечной радиации.

Для каждого покрытия существует свой метод и материал стыковки кровли со стеной. Но для любого варианта действует правило: примыкание должно быть сплошным, цельным, выполненным из качественных материалов. Чаще всего при строительстве используются такие способы:

• установка стыковых планок ПС-1, ПС-2, фартуков с широкими полями перекрытия;

  Стыковые планки прымыкания имеют различную конфигурацию

• монтаж ленты из гофрированного алюминия или меди с последующей герметизацией краёв;
• установка в угол между крышей и стеной деревянного бруса треугольного сечения, который затем перекрывается мягким рулонным материалом с заходом на стену (гидроизоляционная накладка);

  Гидроизоляцию в месте примыкания кровли к стене всегда выполняют, начиная с нижних слоёв, а затем настилают верхние, перекрывая ими нижние стыки

• многослойная обработка мастикой с прокладкой полосы из геотекстиля.

трудность устройства такого примыкания — добиться прочности конструкции. Ведь из-за разницы температурных деформаций материалов кровли и стены данный узел со временем разрушается.

Одинарный фартук

Пошаговая технология установки и крепления металлического фартука-отлива:

1. Приложить фартук к стене и прочертить линию вдоль верхней кромки.
2. По линии выполнить штробу глубиной 2,5—3 см (в некоторых случаях до 5 см).
3. Очистить углубление от пыли, смочить водой.
4. Вставить в штробу верхнюю полку фартука, заполнить зазор герметиком.

   Верхняя полочка планки отлива монтируется в штробу, а потом заливается герметиком

5. Зафиксировать фартук на стене дюбелями.
6. Нижний край отлива прикрепить к кровельному покрытию саморезами с неопреновыми или резиновыми уплотнителями.

Также возможна установка и без штробления. Но тогда применяется двойной фартук. Или место соединения кровельного материала со стеной укрепляется металлической прижимной полосой, которая пристреливается дюбелями из строительного пистолета.

Алюминиевая клеящаяся полоса

Такая полоса легко растягивается за счёт гофрированной структуры и плотно облегает рельефные поверхности.

С её помощью монтируется узел примыкания кровли из керамочерепицы, шифера и подобных материалов. А также она удобна для бокового примыкания.

Особенную сложность представляет боковое примыкание кровли

Способ наклейки алюминиевой гофрополосы:

1. Лента снабжена клеящим слоем: верхнюю кромку приклеивают к вертикальной части (стене или трубе воздуховода), а нижнюю растягивают и укладывают на волны кровли.

   Приклеивание гидроизоляционной гофрополосы к вертикальной части требует аккуратности выполнения, иначе придётся переделывать шов примыкания заново

2. Шов обрабатывают горячим битумным герметиком. После застывания он обеспечивает надёжную гидроизоляцию соединения.
3. Для большей прочности вдоль верхнего края крепят прижимную планку.

Преимущество метода в его относительной простоте. Для этого не требуется специальных знаний, с такой работой можно справиться самостоятельно.

А также удобны в использовании и другие современные ленточные материалы. Например, в работе со штучными кровельными материалами (черепицей, кровельными плитками и т. п.) подойдёт самоклеящаяся свинцовая лента, обеспечивающая герметизацию стыков. Она изготавливается односторонней из окрашенного свинца и скручивается в рулоны.

Свинцовая клеящаяся лента для герметизации стыков кровли со стеной тоже по верхнему краю обязательно закрывается прижимной полосой

Примыкание мягкой кровли

Для монтажа узла примыкания мягкой кровли используются рулонные материалы повышенной прочности. Вертикальная поверхность должна быть ровной, без трещин и сколов, чтобы исключить попадание влаги под кровельный ковёр. Технология перекрытия примыкания мягкой кровли к стене:

1. Оштукатурить вертикальную поверхность примыкания на высоту не менее 30 см, дождаться полного высыхания.
2. Вдоль линии соединения кровли со стеной по всему периметру закрепить брус 5×5 см с треугольным сечением. Он необходим для избежания разрывов материала и обеспечения стекания воды. Но можно вместо бруса сделать цементно-песчаную стяжку с таким же углом наклона.
3. Кровельное покрытие должно заходить на место примыкания и немного подниматься над горизонтальной плоскостью. Очистить часть кровельного покрытия, на которую будет приклеиваться усиление, удалить с неё гранитную крошку для лучшего прилегания материала. Ширина этой части на горизонтальной поверхности крыши произвольная, но не менее 15 см от линии начала подъёма.

   Самый простой вариант усиления мягкой кровли в месте примыкания со стеной включает в себя только один слой, наклеиваемый сверху на основной кровельный материал

4. Обработать место соединения праймером.
5. Уложить отрезок рулонного покрытия на брус, заведя на вертикальную поверхность по высоте штукатурки.
6. Разгладить и приклеить к стене битумной мастикой или герметиком.
7. Нижнюю часть приклеить к кровле мастикой или наплавить (в зависимости от выбранного материала).
8. Верхний край зафиксировать металлической планкой примыкания, закрепив её на стене дюбелями.

   По линии соединения кровли с оштукатуренной стеной устанавливается брусок треугольного сечения

9. Обработать место стыка герметиком.

Этот способ подходит для усиления примыкания на скатных крышах. А на плоской крыше укладывается несколько слоёв.

Два слоя кровельного ковра поочерёдно перемежаются с двумя дополнительными слоями усиления, заходящими на разные уровни стены

Второй слой на стене должен перекрывать первый минимум на 5 см. Это поможет избежать затекания воды под кровельный материал. Такая конструкция считается наиболее прочной для рулонной кровли и мягкой черепицы.

Герметизация примыкания

Современным способом соединения кровли со стеной, обеспечивающим надёжную герметизацию стыка, является флэшинг. В его основе лежит использование геотекстиля и флэшинговой мастики с гидроизоляционными свойствами.

Флэшинг

Этот способ применяют только на сухих поверхностях. Если нет возможности просушить основание, то его предварительно обрабатывают праймером. Использовать метод можно для любых рулонных покрытий и стен из любого материала.

Метод флэшинга обеспечивает надёжную гидроизоляцию узла примыкания на крыше

Последовательность применения метода флэшинга:

1. Тщательно очистить вертикальную и горизонтальную поверхности в месте примыкания.
2. Нанести кистью или валиком мастику: ширина слоя не должна быть меньше 25 см.
3. Приклеить полосу геотекстиля: ровно, без складок.
4. Дать мастике высохнуть — на это уйдёт от 3-х до 24-х часов.
5. Покрыть вторым слоем — перекрывая первый не менее, чем на 5 см для запечатывания краёв геотекстиля.

После высыхания второго слоя получится долговечное, прочное и надёжное гидроизоляционное соединение.

Благодаря свойствам мастики такое покрытие становится плотным, но эластичным и гибким, что обеспечивает устойчивость к механическим и климатическим воздействиям. Соединение выдерживает диапазон температур от -40 оС до +75 оС.

Герметизация стыков

Чтобы вода не просочилась под козырьки, планки прилегания и рулонный материал, по линии их стыковки со стеной необходимо провести герметизацию. Она состоит из следующих этапов:

1. Гидроизоляционный слой приклеивается силиконовым или битумным герметиком к стене, верхний край закрывается прижимной планкой.
2. Планки примыкания можно стыковать внахлёст или крепить их на расстоянии 10 см друг от друга.
3. Все щели между стеной и прижимными планками (и фартуками-отливами) по верхнему краю заполняются герметиком.

   Верхний край прижимных планок примыкания проклеивают герметиком, чтобы устранить щели

4. Верхняя кромка узла из алюминиевой фольги прикрывается планкой Вака. После чего планка и места прилегания фольги к кровле тоже обрабатываются герметиком.
5. Герметичность крепления планок к кровле также достигается применением под саморезы резиновых прокладок.

Важно! Для герметизации стыков не рекомендуется использовать монтажную пену. Под действием солнца её структура разрушается, и работу придётся проводить заново.

Нюансы примыкания различных типов кровли к стене

О способе монтажа следует подумать ещё при проектировании здания. Так как зачастую в проект возведения приходится включать специальную укладку кирпичей в верхней части стен с выполнением небольших углублений.

Кирпичная или бетонная стена

При возведении стены из кирпича стоит предусмотреть козырёк, выступающий над поверхностью в полкирпича. В дальнейшем он послужит карнизом, защищающим место примыкания. Ту же роль выполняет «выдра» — выемка, глубиной в четверть кирпича. В неё заводится материал мягкой кровли, затем устанавливается планка. Узлы примыкания крыш, застеленных другими видами кровельного покрытия, закрываются металлическими листами и закрепляются в углублении стены.

Козырёк или выдра в кирпичной кладке обеспечивает надёжную герметизацию прилегания

Кирпичные и бетонные стены перед монтажом примыкания выравниваются слоем штукатурки. Если козырёк или выемка не были выполнены при строительстве, то борозду под планку штробят отбойным молотком или вырезают «болгаркой».

Рельефные кровли

Примыкание кровли, выполненной из жёстких рельефных материалов, производится с помощью специальных планок, алюминиевой ленты или фартуков с волнистым нижним краем.

Примыкание рельефной кровли выполняется при помощи металлической планки с определённым углом наклона

Металлочерепица

При укладке листов металлочерепицы между стеной и кровлей оставляется небольшой зазор для вентиляции подкровельного пространства. Примыкание в этом случае делается металлической планкой, нижний край которой крепится к черепице саморезами.

Между стеной и кровлей оставляют вентиляционный зазор

Труба

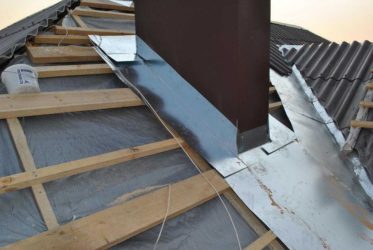

Примыкание к трубе делается двойным: первое под кровлей, второе поверх неё.

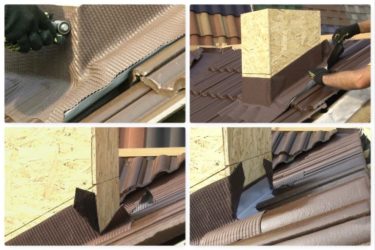

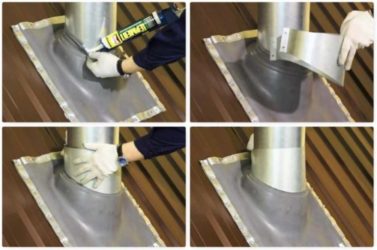

Один из способов заделки места примыкания к трубе поверх кровли — применение алюминиевой гофрополосы

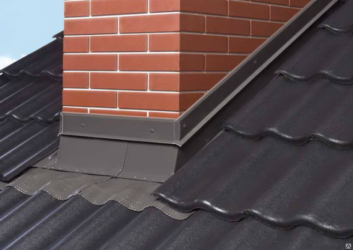

Перед креплением прижимных полос на трубе устанавливается термоизоляционный пояс из асбеста. Полосы сначала крепятся к нижней части трубы, затем к двум боковым, а в конце — к верхней.

Вокруг трубы сначала выполняется двойное примыкание, а затем крепятся прижимные полосы

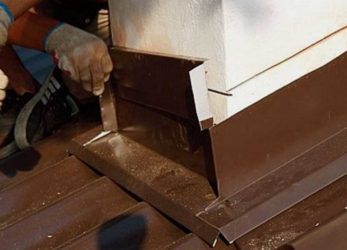

К нижней планке под кровлей дополнительно монтируется галстук для стока воды, который выводится в ендову или в водосток на карнизе. Нижний фартук крепится к обрешётке, верхний — к кровле. Стыки заделываются термостойким герметиком.

На пристенный профиль крепится галстук для отвода воды

Парапет

Перед устройством узла парапет утепляется минватой и закрывается стружечно-цементными плитами или плоским шифером. Примыкание кровли к парапету выше 70 см выполняется по той же схеме, что и к стене.

Если парапет ниже, кровельный материал заводится на горизонтальную плоскость с заходом на фасад. Сверху устанавливается металлический кожух или производится облицовка парапетным камнем.

Укладка мягкой кровли с заведением материала на парапет позволит прослужить крыше долгие годы без проблем

Отзывы

Примыкание кровельного покрытия к стене — самое уязвимое место на крыше. Небрежность в монтаже приводит к протеканию воды и появлению грибка в подкровельном пространстве. Работы на таких стыках необходимо проводить по правилам и не экономить на материалах. От этого зависит надёжность и долговечность конструкции.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/primyikanie-krovli-k-stene-zdaniya.html
