Как заделать трубу на крыше из металлочерепицы?

В этой статье:

Как выполнить проход дымохода через кровлю из металлочерепицы своими руками

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

небольшой вес;
простота укладки;
долговечность;
экологичность;
негорючесть;
доступная цена;
устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

сложность покрытия крыши сложной конфигурации;
большое количество отходов материала при укладке на фигурную крышу;
шум от ударов по металлу при дожде и сходе снежных масс;
большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

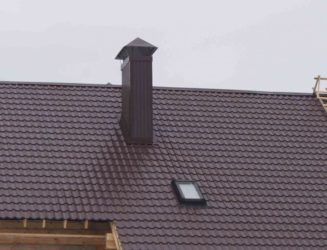

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

для зоны в 1,5 метра от конька достаточно высоты в 50 см;
для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

https://www.youtube.com/watch?v=GW-9-hSYxRk

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

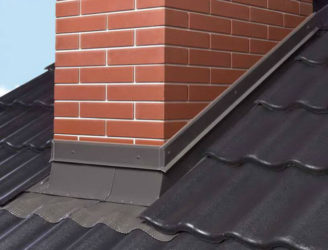

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

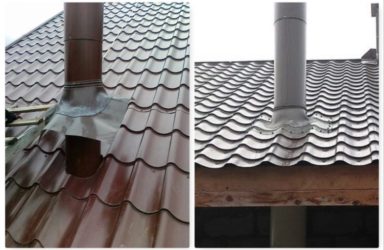

Круглый выход на крышу

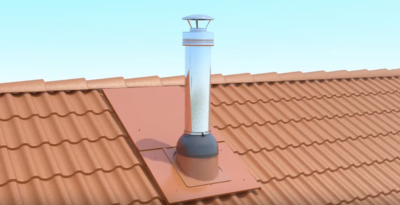

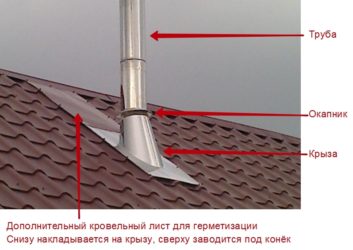

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Рекомендуем ознакомиться: Трубопровод канализации из полиэтиленовых труб

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

Источник: https://InfoTruby.ru/primenenie/prohod-truby-cherez-kryshu-iz-metallocherepitsy

Чем заделать щель между трубой и крышей

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик. В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
Далее на трубу одевают кольцо листового асбоцемента.
Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

Сначала из ленты Вакафлекс выполняют разделку.
На следующем этапе эту разделку нужно прижать футляром для трубы.
В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

Как правило, при выведении дымохода через крышу из профнастила, используют уже готовую трубную разделку Мастер Флеш. Его достоинство еще и в том, что пользоваться таким набором очень удобно, он применим для кровли из практически любых материалов.

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
На дымоход надевают Мастер Флеш.
В основании дымохода укладывают прокладку.
Стыки между материалом герметизируют силиконовым герметиком.
Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

Чем заделать щель между трубой и крышей. Заделка стыка и прохода

Как бы ни старались кровельщики укладывать кровельный материал как можно плотнее к трубе, все равно в этих местах образуются неплотности. Если оставить их незаделанными, то через них в подкрышное пространство будет просачиваться вода. Поэтому все щели в местах примыкания кровли к трубам и различным выступам необходимо закрыть.

Чем заделать стык между трубой и крышей

Существует несколько способов заделки щелей в зависимости от типа кровельного материала и величины зазора.

1. Небольшие зазоры можно закрыть силиконовым герметиком. Надо только выбрать такую марку, которая может эксплуатироваться при высоких температурах. Особенно это важно при герметизации зазора вокруг печной трубы.

2. На кровле черепичной вокруг трубы устраивается «выдра» из цементно-песчаного раствора:

щель между трубой и кровлей выкладывают подворотничками из стали оцинкованной;
заполняют подготовленный зазор цементно-песчаным раствором так, чтобы вокруг трубы он образовал воротник, выступающий над уровнем кровли. Нижняя расширенная часть воротника должна плотно прилегать к черепице, а верхняя – точно облегать трубу по всему периметру;
для отвода воды на воротнике с коньковой стороны формируется выступ с двумя наклонными плоскостями.

Эту работу надо выполнять со всей тщательностью, иначе конструкция со временем растрескается и даст течь.

Заделка щели между трубой круглого сечения и шифером

Если труба проходит рядом с коньком, то щель заделывается довольно просто:

во время оформления конька стальным листом опускаем один из них до середины диаметра трубы;
прорезаем в листе отверстие под трубу и выполняем отбортовку в два сантиметра высотой (по направлению вверх);
на трубу надеваем кольцо из асбоцемента листового;
для фиксации верхней части кольца вставляем в боковое отверстие в трубе штырек;
нижнюю часть кольца при помощи клина устанавливаем в положение, параллельное скату;
замазываем стык раствором, приготовленным из смеси цемента и асбеста распушенного (1:2).

Этот способ отлично защищает крышу от дождя, но в щель между шифером и трубой попадает снег.

Чтобы сделать стык трубы и шифера герметичным, надо проделать следующее:

в зазор между трубой и шифером вставить картонный цилиндр, обернутый с наружной стороны полиэтиленовой пленкой;
на листе сформовать бортик ограничительный из пластичного материала (глины или пластилина). Расстояние от бортика до картонного цилиндра не должно превышать 10 мм;
полученный промежуток залить раствором асбоцементным;
как только раствор затвердеет, цилиндр и ограничительный бортик убрать;
на трубе закрепить асбестовое кольцо (см. выше).

Заделка щели между трубой и мягкой (битумной) кровлей

Вокруг труб при устройстве мягкой кровли выполняется разделка (фартук, обрамление с помощью Вакафлекса, и пр.). Разделки прижимаются футляром из трубы, диаметр которой превышает диаметр венттрубы. Зазор между трубой и футляром заливается мастикой битумной.

Примечание: «Вакафлекс» — это кровельная лента, назначение которой – герметизация щелей в местах примыканий кровли к трубам и стенам. Она представляет собой самоклеящуюся ленту на каучуковой основе. Лента армирована алюминиевой сеткой. Эластична, легко принимает любую форму.

Широкие щели перед заливкой зачеканиваются веревкой или льняным очесом, пропитанными масляной краской. После этого щель заливают мастикой и сверху промазывают раствором цементно-песчаным (жирным).

Как видите. способов заделать щель между трубой и кровлей много. Объединяет их одно: все работы должны выполняться качественно. Только так вы добьетесь надежной защиты крыши от влаги.

Источник: http://stroykrishu.ru/chem-zadelat-shhel-mezhdu-truboj-i-kryshej.html

Примыкание трубы к металлочерепице

Наиболее сложным из всех элементов кровли принято считать обход трубы на крыше. Даже опытные кровельщики выполнение аккуратного обхода трубы считают непростой задачей. ,

По тому насколько качественно сделан обход, можно определить профессиональный уровень мастера.

Делая обход трубы или иного препятствия на кровле кровельщикам приходиться решать следующие задачи:

обустройство отвода воды стекающей по участку крыши над трубой, чтобы перенаправить ее в обход трубы;
направление воды, струящейся по самой трубе на крышу, чтобы у нее не было возможности попасть в дом.

Вначале стоит рассмотреть какими способами можно решить первую задачу.

Как раньше делали обход трубы

Трубу на крыше стали устанавливать уже довольно давно. Напрашивается вопрос, а как же в прежние времена делали обходы? Взять, к примеру, знакомый всем шифер, которым еще недавно были покрыты большинство крыш. Пожалуй, многим доводилось видеть, каким образом делали на шиферной крыше обход трубы, да очень просто – трубу обкладывали цементно-песчаным раствором.

И ведь, что интересно, подобный способ позволял решить сразу обе задачи. Однако цемент в отличие от герметика со временем начинает трескаться из-за возможных подвижек дома. И, несмотря на то, что у него хорошая сцепка с шифером он начинает пропускать воду. Вот почему помимо кладки раствора приходилось устанавливать еще и фартуки. Над трубой устанавливали фартук для того, чтобы защитить цементную кладку от чрезмерного попадания воды. Под шифер клали фартук на тот случай, если вода сможет просочиться через цемент, чтобы она по лотку стекла до карниза.

Подобный фартук с лотком из-за внешнего вида в народе называли «галстуком» или «штанами». Высокие волны шифера делали фартук совсем не заметным.

Решение с использованием фартука-лотка, несомненно, можно считать некой страховкой от возможных протечек или дополнительным элементом, который отведет воду при растрескивании цементного обхода. Опытные строители обычно не стремились полагаться только лишь на фартук.

Подробнее о всех узлах кровли

Как делют проход трубы через металлочерепицу сейчас?

С появлением новых материалов и технологий, крыть шифером крыши стали очень редко. Введены новые требования к внешнему облику крыши. В качестве красивого обрамления трубы, выполненный из металла верхний фартук и сегодня широко используется в строительстве. Не забыт и внутренний фартук, прозванный «галстуком».

Однако принципа укладки и назначения данных элементов кровли многие не понимают.

При посещении одного из строительных объектов мне довелось приподнять фартук обхода трубы на крыше. Вода, стекающая со ската, установленного над трубой, уходила прямо под кровельное покрытие.

«Делаем по инструкции», — пояснил прораб, заметив мое недоумение. Стоит сказать, что я был на крыше строящегося промышленного здания, у которого гидроизоляция вообще не предусмотрена, обход трубы выполнен с помощью нижнего фартука с «галстуком». Результат можно было предсказать заранее: перекрытия постоянно намокали. Хорошо, что не нужно было волноваться за хорошую отделку на нижнем этаже.

Да и стоит ли удивляться, ведь в инструкции некоторых производителей рекомендуется отводить воду от труб при помощи подобного фартука. При этом его называют основным способом отвода воды, а ведь на шиферных крышах фартук устанавливали лишь для подстраховки.

Интересная аналогия приходит на ум: хотел ли какой-нибудь парашютист прыгнуть, взяв с собой лишь запасной парашют, отказавшись намерено от основного? Нельзя отрицать вероятность того, что он выживет и даже серьезных травм не получит, но согласитесь, неразумно пренебрегать основным парашютом, если он доступен.

Интересно было бы узнать, пытался кто-либо подсчитать, сколько воды попадет под покрытие в течение года? Попробую сделать это на одном из примеров.

В окрестностях Москвы за год выпадает в среднем 670 мм осадков, иначе говоря, на один квадратный метр выливается 670 литров воды. В результате умножения ширины трубы 0,8 м на длину ската над трубой в проекции 4,8 м получаем участок крыши площадью 3,84 кв м. Не трудно подсчитать, что на него за год попадает 2568 литров воды. И вся она течет под покрытие!

Весной и осенью происходит следующее: вода, которая ранее стекала, замерзает, снег, лежащий на крыше, под лучами солнца быстро превращается в воду, а поскольку на внутреннем фартуке лед тает медленно, то вода вынуждена бежать вокруг фартука. В этом случае приходится надеяться на грамотно обустроенную гидроизоляцию. Если же воде удастся найти даже крохотную щелку, то проникнуть в помещение ей не составит труда, заодно сделав мокрым утеплитель.

Фартук — та же ендова, но с большей нагрузкой!

Ближайшим функциональным аналогом внутреннего фартука считают ендову. Этот значимый элемент кровли сделан в виде желоба. Основное предназначение ендовы — отвод воды со скатов кровли.

Обратите внимание

Если провести сравнение емкости каналов фартука и ендовы одинаковой ширины, то выяснится, что емкость ендовы в несколько раз больше емкости фартука. А объем осадков одинаков!

При монтаже фартука нужно следить за тем, чтобы случайно не замять отбортовку. Ведь даже слегка замятая отбортовка может значительно уменьшить емкость фартука

Сегодня изготавливают фартуки разной формы. Чаще всего конструкции имеют равномерную ширину по всей длине.

Хотя в некоторых инструкциях рекомендуют делать их сужающимися к низу или с узкими локтями. Несомненно, подобное исполнение не добавляет емкости фартуку, а наоборот ее уменьшает.

Какой материал взять под ендову на металлочерепицу

Особенности крепления фартука при обходе трубы

Говоря о креплении ендовы, стоит заметить, что по нормативам саморезы должны быть закручены на расстоянии 25 см от оси ендовы. Форма желоба этого элемента кровли способствует организованному движению воды. Поэтому никаких протечек не бывает.

При наложении на фартук листа металлочерепицы выясняется, что он в любом случае будет прошит саморезами, причем во многих местах. А поскольку определенной оси движения воды у плоского фартука быть не может, она растекается по всей поверхности. И на ее пути неизбежно оказываются отверстия, сделанные саморезами.

Никаких прокладок или уплотнителей при входе самореза в фартук не ставят, а значит невозможно гарантировать отсутствие протечек в дальнейшем.

Сегодня многие фирмы производители заняты разработкой технологий по изготовлению фартуков для обхода трубы.

Как и чем заделать щель между трубой и крышей?

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.Зазор для предотвращения возгорания стропил от нагретой трубы

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.Заделка зазора с помощью раствора и декоративного воротника из нержавейки
Создание опалубки для изоляции цели между трубой и крышей с помощью раствора

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

Схема крепления фартука для изоляции зазораМонтаж декоративного фртука

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

Мастер Флэш – эластичная проходка на каучуковой основе в виде ступенчатой воронки, армированной алюминиевой сеткой внутри. Она подходит для крыш с любым уклоном скатов, любым кровельным материалом. Каучуковый фартук надежно защищает зазор от проникновения жидкости. Чтобы подогнать фартук под размер трубы, его обрезают до нужного диаметра. На скат фартук фиксируют саморезами, а к трубе – с помощью стального хомута.Проходка из каучука Мастер ФлэшИзоляция стыка эластичным фартуком Мастер Флэш
Вакафлекс – каучуковая лента на клейкой основе. Ее используют для герметизации стыков мягкой кровли со стенками трубы. Внутренняя сторона усилена сеткой из алюминия. Она имеет высокую эластичность, принимает любую форму, легко фиксируется на скат. Ленту Вакафлекс используют в комплексе с декоративными фартуками и воротниками.Каучуковая самоклеящаяся лента ВакафлексИзоляция места прохода трубы через кровлю лентой Вакафлекс

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/dymoxod/kak-i-chem-zadelat-shhel-mezhdu-truboj-i-kryshej.html

Как сделать проход дымохода через кровлю из металлочерепицы для трубы квадратного и круглого сечения

Кровля из металлочерепицы — надежная и долговечная защита дома от осадков, ветра и зимних холодов. Материал удобен в работе, имеет довольно большой выбор вариантов — по изготовителю, по цвету и типу металла. Монтаж такой кровли несложен и вполне доступен для самостоятельного осуществления, но требует учета некоторых особенностей материала и предварительного ознакомления с правилами его монтажа и использования.

Крыша, покрытая металлочерепицей, значительно меняет весь облик постройки, придает ей солидный и нарядный вид. Помимо основного кровельного покрытия, выпускаемого в виде листов с нанесенным рельефом, имитирующим классическую черепицу, выпускаются все необходимые дополнительные элементы (доборы) — коньки крыши, скаты, водосточные желоба, ендовы, торцевые планки и пр.

Крепление к стропильной системе производится специальными саморезами, оборудованными прокладками из резины определенного качества, защищающими участок от попадания воды и разрушения. Примечательно, что все комплектующие имеют один цвет с основными листами. В этой статье вы узнаете, как вывести трубу через крышу из металлочерепицы и как правильно загерметизировать место контакта.

Достоинства и недостатки покрытия

Как и любой материал, металлочерепица имеет свои достоинства и недостатки. Рассмотрим их подробнее. К достоинствам относятся:

Долговечность. Срок службы правильно установленной кровли может составить до 60 лет, одни из самых популярных на данный момент покрытий — каскад и монтеррей;
Привлекательный внешний вид;
Малый вес кровли, почти в 2 раза меньшая нагрузка на стропильную систему и несущие элементы постройки по сравнению с более традиционными материалами, например, с шифером;
Возможность полной комплектации всех необходимых деталей, полностью соответствующих друг другу вплоть до цвета;
Надежная защита от осадков, ветра и холода;
Пожаробезопасность;
Относительная дешевизна материала.

Имеются и недостатки:

Кровля ощутимо шумит во время дождя;
Высокие требования к качеству монтажа. Неграмотная установка может спровоцировать процесс коррозии, довольно быстро разрушающий материал;
Сложная форма крыши — большие отходы материала из-за необходимости подрезки по месту и подгонки листов по размерам.

Как вывести трубу через крышу из металлочерепицы

Проход трубы через металлочерепицу осуществляется по общим правилам, основные требования которых таковы:

Пожарная безопасность ( подразумевается пожаробезопасный обход дымохода металлочерепицей);
Гидрозащита (осадки, пар, конденсат);
Наличие грамотно оборудованного зазора, компенсирующего температурное расширение, что весьма актуально для металлической кровли.

Для осуществления задачи производители выпускают специальные элементы, предназначенные для оформления прохода трубы и места примыкания кровли. Используются два типа фартуков (угловых элементов примыкания, сопрягающих плоскости кровли и стенок трубы) — внутренний и наружный. Их задача состоит в обеспечении герметизации прохода и защите его от протечек дождевой воды. Все стыки и зазоры в обязательном порядке должны заполняться специальным пожаробезопасным герметиком.

При проектировании дома следует учитывать климатические особенности местности. В зимнее время в районе верхней стенки трубы может скапливаться снег, образуя сугроб (иногда довольно крупный), который при таянии может протечь внутрь дома, или, что гораздо хуже, внутрь кровельного пирога. В таких случаях обязательна установка снегозадержателей.

Для решения этого вопроса надо уделять самое пристальное внимание качеству герметизации трубы с коньковой стороны. Рекомендуется оборудовать печной проход как можно ближе к коньку, это исключит возможность скопления больших масс снега.

Для обеспечения пожарной безопасности надо изготовить (или приобрести, если труба на крыше из металлочерепицы имеет стандартную форму) специальный металлический короб, обеспечивающий необходимый зазор и отсечку горячих участков трубы от материала кровельного пирога и стропильной системы. Пространство между коробом и кровлей заполняется негорючим материалом, стекловатой или минватой. Это обеспечит утепление участка прохода и позволит избежать появления очагов образования конденсата.

дымоход на крыше из металлочерепицы

Итак, как обойти трубу металлочерепицей? Об этом расскажем далее.

Проход квадратной трубы через металлочерепицу

Проход дымохода через кровлю из металлочерепицы начинается с установки внутреннего фартука. Для этого надо отметить на трубе места контакта планок примыкания (элементы внутреннего фартука), с помощью болгарки пройти канавку, в которую будет вставляться верхний край планок.
Произвести монтаж планок примыкания. Они крепятся на кровельные саморезы с шагом не более 25 см.
Начинать с нижней стороны трубы, планки устанавливаются внахлест с перекрытием не менее 15 см. Стыки и зазоры (особенно опоясывающая канавка, куда вставлена кромка планок примыкания) заполняются герметиком.
Под нижнюю планку устанавливается лист металла — нижний «галстук», обеспечивающий сток воды в желоб или ендову.
Оборудуется дополнительная гидроизолирующая оболочка внутренней части узла.

Можно обойтись и без нее, если все работы произведены вполне надежно, но в данном случае дополнительная страховка от протечек лишней не будет. Верхний край ее должен перекрывать срез планок примыкания не менее 5 см.
После этого приступают к установке металлочерепицы.
Поверх готовой кровли место выхода дымохода через металлочерепицу надо опоясать верхним фартуком. Это будет первый слой защиты от дождевой или талой воды.

Крепление производится без проходки канавки, поэтому стык трубы и фартука надо загерметизировать.

примыкание к трубе металлочерепицы

Проход круглой печной трубы

Если используется труба круглого сечения, оптимальным вариантом вывода будет применение кровельной проходки круглого сечения.

Они изготовлены из резины или термосиликона, что обеспечивает эластичность материала и возможность плотного соединения его с любым рельефом кровли.

Устанавливается поверх имеющейся кровли, плотно натягивается на трубу и крепится к металлочерепице.

Таким образом получается эластичный «колпак», плотно обтягивающий трубу и плавно переходящий на плоскость кровли.

Для надежности нужно стыки полить герметиком. Такая система надежно обеспечивает защиту от дождя, не боится температурных перепадов и деформаций.

Внутренняя часть прохода заполняется негорючим утеплителем и прикрывается листом металла.

монтаж круглой трубы

Все места примыкания трубы к кровле из металлочерепицы надо изолировать силиконовым герметиком. Это относится как к нижнему, так и к верхнему фартукам. Не следует пренебрегать установкой слоя изолятора между фартуками. После установки верхнего фартука надо тщательно изолировать все имеющиеся стыки и соединения элементов.

А теперь предлагаем вам посмотреть видео по самостоятельному монтажу дымохода:

Заключение

В целом, оборудование прохода печной трубы требует аккуратности и полного понимания сути производимых операций. Отказ от соблюдения правил влечет за собой образование протечек и разрушения кровельного пирога, грозит пожаром. Соблюдение правил — залог долгой и надежной службы кровли.

2016-12-03

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/metallocherepica/prohod-truby.html
