Как заделать трубу на крыше из профнастила?

В этой статье:

Особенности и способы герметизации печной трубы на крыше из профнастила

27.02.2018

Профнастил – популярный материал для крыши. Он отличается долговечностью, прочностью, устойчивостью к перепадам температур, гниению, коррозии и длительному воздействию ультрафиолета. К тому же с помощью профнастила можно монтировать кровлю быстро и недорого. При этом следует уделить особое внимание отделке места примыкания печной трубы к профнастилу. Полноценная герметизация печной трубы на крыше из профнастила гарантирует длительный срок службы и высокие эксплуатационные характеристики кровельного материала.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу. Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков.

Качественная герметизации – надежная защита от протечек

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Выбор место вывода печной трубы

Отделка стыков зависит от выбора места выхода дымохода. Поэтому следует заранее продумать, как вывести трубу через крышу из профнастила. Вывод дымохода может находиться в следующих местах:

На коньке. Оптимальное решение в том случае, если крыша изготовлена из профнастила. Если вывести печную трубу на коньке, можно практически полностью исключить риск образования конденсата, снежных карманов, а также возникновения протечек. При этом стык между кровельным материалом и дымоходом необходимо обработать герметиком, а также дополнительно обшить декоративным фартуком.
Около 60 см от конька. Установка выхода в таком месте также считается удачным. Она препятствует возникновению протечек. Для защиты стыка используются эластичные проходки.

Сложность монтажа гидроизоляции зависит от месторасположения дымохода. Чем ниже по скату расположен проход трубы через крышу из профнастила, тем сложнее сделать гидроизоляцию между дымоходом и кровлей.

Различные способы гидроизоляции можно найти в видео:

Основные методы и материалы для герметизации печной трубы

Существует несколько эффективных методов, как заделать трубу на крыше из профнастила, каждый из которых обладает рядом преимуществ и недостатков. Герметизация печной трубы на крыше чаще всего выполняется при помощи защитных фартуков и эластичных колпаков.

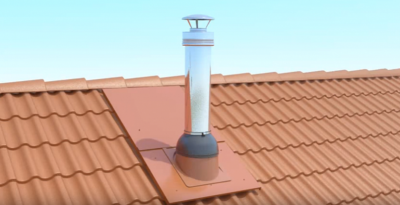

Эластичный колпак

Для гидроизоляции проходов круглого сечения рекомендуется использовать эластичный колпак. Для его производства используется прочный и долговечный латекс, который должен выдерживать значительные перепады температур и постоянное воздействие прямых солнечных лучей.

Монтаж колпака производится в такой последовательности:

Узкую часть колпака необходимо обрезать, чтобы латекс плотно прилегал к проходу.
Натянуть на трубу резиновый колпак до места его соединения с кровлей.
Прикрепить основание колпака к профнастилу при помощи самоклеящейся основы. Предварительно следует снять защитный слой, после чего плотно прикрепить колпак к кровле. Поверхность профнастилу перед монтажом гидроизоляции следует тщательно очистить от пыли и других загрязнений.
Укрепление колпака производится саморезами, а заделка щелей на крыше из профнастила выполняется при помощи герметика.
Для дополнительной защиты сверху монтируется фартук. Он может быть выполнен в разных цветах, что позволяет подобрать его под цвет кровли.

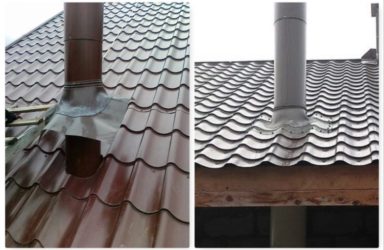

Гидроизоляция дымохода с круглым сечением

Монтаж колпака не вызывает сложностей. Главное – приобрести данный строительный элемент правильного сечения в зависимости от диаметра отверстия дымохода.

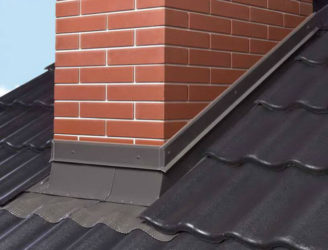

Защитные фартуки

Для защиты печной трубы могут использоваться не только резиновые колпаки, но и фартуки из различных материалов. Для гидроизоляции печной трубы с круглым сечением рекомендуется использовать защитные фартуки, изготовленные из оцинкованной стали. В данном случае место стыка фартука с крышей дополнительно защищается стальным хомутом, а все щели заделываются герметиком.

Герметизировать дымоход с прямоугольным сечением сложнее. В данном случае фартук должен состоять из нескольких деталей. Герметизация в данном случае происходит по такой схеме:

Гидроизоляция кровли крепится к фартуку с помощью строительного скотча.
По периметру дымохода необходимо сделать канавка небольшой глубины.
Верхний край планки необходимо присоединить к канавке с помощью герметика.
Защитный фартук состоит из четырех частей. На каждой стороне прямоугольной трубы используется отдельная часть. Нижняя часть фартука плотно крепится к проходу. Выполнять это нужно с нахлестом в 10 см. Для крепления деталей следует использовать специальные саморезы для профнастила.
Для предотвращения протечек под нижний фартук рекомендуется поместить галстук.
По такому же принципу следует монтировать и остальные части герметизации дымохода.

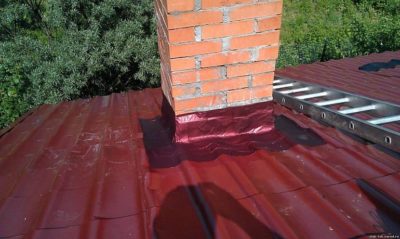

Гидроизоляция дымохода на крыше из профнастила

Выполнение гидроизоляции крыши из профнастила является несложным, но обязательным процессом. Крайне важно правильно заделать стыки, а также выбрать оптимальный материал для защитных фартуков.

Особенности и способы герметизации печной трубы на крыше из профнастила Ссылка на основную публикацию

Источник: https://viascio.ru/krovlya/germetizatsii-pechnoj-truby-na-kryshe-iz-profnastila

Способы заделки проходов через перекрытие

Монтаж дымовой трубы в целом не составляет сложностей, однако есть некоторые места, к примеру, проходы через перекрытия, что могут вызвать сложности при отсутствии опыта. Важно помнить, что при установке дымохода следует обеспечить должную гидроизоляцию.

Заделка щели между трубой и крышей

Как бы плотно к крыше не была размещена труба, щель все равно будет присутствовать. В дождливую погоду осадки будут попадать во внутренние слои кровельного пирога и наносить непоправимый урон. Именно поэтому заделка зазоров между трубой и крышей – это важный этап возведения дымохода, которым не стоит пренебрегать.

Вернуться

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

Оцинкованный проход для дымохода

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Вернуться

Заделка щелей на шиферной кровле

При необходимости заделать щель на шиферной крыше используется асбестоцементная смесь. Технология процесса такова:

Вырезается круглое отверстие в стальном листе, что применяется для отделки конька.
На трубу надевается кольцо листового асбоцемента.
Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, что разводятся в пропорции 1 к 2.
Также необходимо залить асбестоцементным раствором щель между трубой дымохода и листом шифера. Для этой цели можно изготовить временный ограничитель из картона.

Вернуться

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Проход через металлочерепицу

Для того чтобы произвести гидроизоляцию, необходимо:

Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Вернуться

Варианты гидроизоляции битумной крыши

Для гидроизоляции дымовой трубы, что возвышается над битумной кровлей, используется самоклеющаяся лента Вакафлекс. Этапы выполнения работы следующие:

Изготовление разделки из кровельной ленты Вакафлекс.
Прижимание разделки футляром из трубы.
Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Вернуться

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

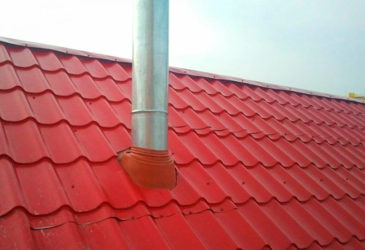

Мастер Флеш

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит следующим образом:

Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
Одеть Мастер Флеш на трубу.
Под основание подложить прокладку.
Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
Прикрепить основание к крыше из профнастила шурупами.

Заделка щели на профнастиле

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Вернуться

Как устранить течь на крыше возле трубы

Интересное по теме:

Источник: http://VseOTrubax.com/sfera-primeneniya/dymovye/sposoby-zadelki-proxodov-cherez-perekrytie.html

Как обойти трубу на крыше профнастилом?

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
Потом одевают прокладку.
Для фланца выбирают нужную форму.
Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
Элементы короба (воротник) соединяют способом внахлестку и припаивают.
При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями. Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Смотрите видео о том, как правильно герметизируется труба на крыше.

Источник: https://stroicod.ru/element/truba/na-kryshe-iz-profnastila.html

Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли

Заделка щели между трубой и крышей

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”).
Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Источник: https://trubyisantehnika.ru/%D0%B3%D0%B5%D1%80%D0%BC%D0%B5%D1%82%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D1%8F-%D1%82%D1%80%D1%83%D0%B1%D1%8B-%D0%BD%D0%B0-%D0%BA%D1%80%D1%8B%D1%88%D0%B5-%D0%B8%D0%B7-%D0%BF%D1%80%D0%BE%D1%84%D0%BD%D0%B0.html

Как герметизировать трубу на крыше из профнастила — Строительство и ремонт

Рисунок 1. Труба на крыше

При строительстве дома, в частности при кровельных работах, всегда оставляют отверстие для дымовых и вентиляционных труб. И как бы строители не старались вплотную уложить кровлю к дымоходу, все равно остаются щели. Проникающая через них влага может создать немало хлопот владельцам дома.

Это чревато сокращением срока службы кровли, порчей опорных конструкций и просто некомфортным проживанием. Ошибки в герметизации могут повлечь за собой следующие последствия:

протечки, скапливание большого количества воды внутри дома и т.д.;
процесс гниения, вызванный чрезмерным уровнем влажности в местах, в которых его быть не должно;
нарушение работы самого дымохода, отсутствие тяги.

Для того, чтобы избежать всех этих неприятных последствий, необходимо заранее позаботиться о правильной герметизации дымоотвода на крыше. Благо сейчас проблем ни с материалами, ни со способами герметизации проблем не возникнет. На рынке представлено огромное количество специального оборудования и материалов для подобных целей. Что касается способов – то тут все зависит от типа крыши, а также формы самой трубы.

Для чего нужно герметизировать трубу

Рисунок 2. Причины

Причин отнестись очень ответственно к процессу герметизации может быть множество. Среди них хотелось бы выделить:

снижение потерь энергии, в частности тепловой, которая должна оставаться внутри дома;
полноценная защита внутренней части дома от дождя;
уменьшение количества конденсата, мешающего правильному функционированию дымоотвода;
пожарная безопасность.

Последний пункт можно связать с тем фактом, что дымовая труба зачастую нагревается до очень высоких температур. Если в это время в непосредственной близости находится какой-либо возгораемый материал – пожара не миновать. Поэтому так важно отделить трубу от других строительных конструкций.

Требования к изоляции

Рисунок 3. Требования к изоляции

Вся герметизация дымовой трубы на крыше дома должна отвечать нескольким требованиям:

защита внутренней части дома (чердака) от атмосферной влаги;
наличие теплоизолирующих свойств;
прочность, ведь материал находится непосредственно в прямом контакте со внешней средой;
долговечность;
полная совместимость с типом кровли;
экологическая чистота;
экономичность.

Дополнительно следует учитывать материал кровли, материал трубы, температуры, которые могут возникнуть в дымоотводе.

Как писалось ранее, способ герметизации зависит от типа кровельного покрытия. Иногда используют герметики из следующих материалов:

силикон;
полиуретан;
битум.

Силикон и полиуретан не очень часто используют в чистом виде для герметизации щелей. Они отлично подходят для небольшого ремонта кровли или работы с мельчайшими щелями. Для изоляции дымоотвода лучше всего применять именно битумные смеси. Они чрезвычайно долговечны, универсальны, и , что самое главное, дешевы.

Также существует ряд очень распространенных способов изоляции, основанных на использовании специальных деталей.

Способы герметизации трубы

Рисунок 4. Способы герметизации

Выделяют три основных способа герметизации:

использование воротника из металла;
вкладыши из резины;
мембраны.

Первый способ используется на трубах квадратного или прямоугольного сечения. Он основан на использовании уголков, образующих фартук и специального галстука для вывода влаги. Далее будет рассмотрен пример такой изоляции на металлической кровле.

Резиновые вкладыши используются прежде всего на круглых отводах, так как их функционирование основано на плотном облегании трубы, исключающем протечки.

Ну и мембраны представлены на рынке в основном в виде специальных лент, имеющих на одной стороне липкий слой, позволяющий очень плотно заделывать все щели.

Дополнительно все способы стоит разделить на несколько групп, в зависимости от типа кровли, изоляция которой необходима.

Металлическая кровля

Рисунок 5. Труба на металлической кровле

Прямоугольная кирпичная труба на кровле из металлочерепицы может быть «упакована» следующим образом:

создаются специальные стальные элементы, представляющие собой так называемый фартук (на каждую сторону по одной Г-образной детали);
эти детали вставляются в предварительно выпиленные в трубе штробы;
нижние части элементов крепятся к крыше;
к нижним частям с одной стороны подводится «галстук» — специальное устройство, отводящее воду в нужном направлении;
все щели очень плотно герметизируются специальными материалами.

Монтаж самой кровли должен осуществляться после того, как все эти этапы были пройдены, а водоотвод выведен куда следует.

Это один из самых распространенных способов устранения щелей между трубой и кровлей. Он применяется практически повсеместно, отличаясь лишь изолирующими материалами.

Герметизацию круглой трубы на крыше с кровлей из профнастила лучше всего проводить с использованием специальных устройств. Называться они могут по-разному, однако все представляют собой цельные колпаки, выполняющие ту же функцию, что и фартуки.

Они состоят из:

металлического листа с отверстием;
усеченного конуса на месте отверстия, изготовленного из твердых или гибких материалов.

Крепление такого устройства значительно проще, нежели устройство галстука у прямоугольной трубы. Здесь достаточно просто продеть дымоотвод в отверстие, а затем специальным жгутом скрепить трубу и конус. Для повышения изоляции, место крепления оснащается надежной прокладкой, стойкой не только к влаге, но и к повышенным/пониженным температурам.

Рынок предлагает потребителям универсальные колпаки, которые можно герметично приспособить к своей трубе. Для этого нужно просто отрезать лишнюю часть, воспользовавшись одной из подготовленных производителями размерных насечек.

Большую популярность имеют колпаки, изготовленные из эластичных материалов, резины или силикона. Они представляют собой ступенчатые пирамидки, закрепленные на основании из алюминия.

Использование таких устройств предусматривает очень плотные стыки деталей, так как отверстие оставляют чуть меньше диаметра трубы. Происходит натяг, и как следствие, очень надежная фиксация вокруг трубы.

Кровля из черепицы

Рисунок 6. Крыша из черепицы

Специфика такого типа кровельного покрытия заставляет строителей прибегать к другим ухищрениям, дабы обеспечить надежную герметичность крыши.

В этом случае герметизация осуществляется путем использования специального раствора из песка и цемента, который укладывается в подготовленные подворотнички из стали. Для обеспечения водоотвода в самом воротничке из смеси создают специальный выступ. Его формируют со стороны конька.

Кровля из шифера

Рисунок 7. Шифер

На такой кровле труба обычно находится вблизи конька. Герметичность в таком случае можно обеспечить при помощи стального листа, накладываемого на конек. Просто в месте нахождения трубы необходимо предусмотреть небольшие отгибы, создающие некий воротничек для трубы.

Фиксация этого воротника осуществляется использованием асбоцементным кольцом, с помощью штыря крепящимся к трубе. Все возможные щели изолируются специальными материалами.

Этот способ очень эффективен в месте трубы, однако само шиферное покрытие требует особого подхода.

Мягкая кровля

Рисунок 8. Труба на мягкой кровле

На мягкой кровле с герметизацией никаких проблем возникнуть не должно. Все, что необходимо – примыкания из кровельного материала и кровельная лента. Примыкания крепятся одновременно к крыше и к трубе, формируя таким образом фартук, защищающий от влаги. К поверхности крыши фартук крепится гвоздями или саморезами, а к трубе той самой лентой. Также она используется для полного изолирования всех щелей конструкции.

Стоит помнить, что кровельная лента является довольно капризным способом герметизации. Важно максимально качественно очистить поверхности, на которые планируется приклеивать ленту. Любые чужеродные вещества могут значительно снизить эффективность изоляции.

Опытные строители рекомендуют использовать ленту следующим образом:

первым делом, необходимо зачистить поверхности от грязи и пыли;
далее нужно отклеить от ленты защитную пленку, но не сразу по всей длине, а для начала на 60 – 100 мм;
во время укладывания ленты, необходимо следить, чтобы один край попадал на кровлю, а другой – на трубу;
по мере укладки ленты защитный слой постепенно снимается;
для обеспечения плотного прилегания, рекомендуется пройтись по наклеенной ленте специальным валиком.

Какие инструменты необходимы для проведения работ

Рисунок 9. Инструменты, необходимые для работ

Основные инструменты, которые могут понадобиться для проведения работ по герметизации трубы:

строительные маркеры;
болгарка;
герметик;
дрель с набором необходимых сверл;
саморезы для кровли;
измерительные приборы, линейка или рулетка;
заклепочник;
уголки;
плоскогубцы;
молоток и др.

Источник: https://newcomfortart.com/kak-germetizirovat-trubu-na-kryshe-iz-profnastila/

Труба на крыше из профнастила

Современный кровельный профнастил очень прочен, надежен и имеет длительный срок службы. Специальная форма профиля этого материала, в том числе и наличие у кровельных профнастилов капиллярной канавки, позволяет сделать крыши из профилированного листа практически герметичными.

Но в конструкции любой кровли всегда есть коньки, ендовы и различные примыкания. Особенно часто течи появляются в местах, где выполняется вывод печной трубы через профнастил кровельного покрытия.

Совсем недавно, когда печное отопление имел практически каждый жилой дом, кирпичная дымовая труба на крыше из профнастила имела специальное утолщение, не позволявшее воде стекать по ее стенкам. Но сейчас такое утолщение на кирпичных трубах практически никогда не делается.

Кроме того, при строительстве индивидуальных жилых домов очень часто используют дымовые трубы круглого сечения. Поэтому особую важность приобретает правильная герметизация кровли в месте примыкания трубы к кровле. Большое значение имеет и место, где расположен проход дымохода через профнастил кровельного покрытия.

Где лучше выполнить проход трубы через профнастил?

Правила устройства дымовых и вентиляционных каналов, регламентируются СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». При этом какие-либо требования к месту расположения дымоходов в нормативных документах отсутствуют. Четко и однозначно регламентируется только высота дымовой трубы.

Большинство специалистов считают, что вывод трубы через профнастил лучше располагать как можно ближе к коньку крыши здания. При этом в холодной зоне оказывается наименьшая ее часть, а это значительно уменьшает вероятность появления конденсата при охлаждении дымовых газов. Это явление достаточно неприятно, поскольку в конденсате, образующемся на наружной или внутренней поверхности дымовой трубы, содержаться агрессивные кислоты, разрушающие кирпичную кладку дымоходов.

Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез. Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.

Профнастил вокруг трубы, расположенной на коньке

В случае, когда дымовые и вентиляционные трубы проходят через конек крыши, узел примыкания к ним кровельного профнастила наиболее прост и надежен. При таком расположении труб исключается образование снеговых карманов и сводится к минимуму возможность протечки кровли. Недостатком такого варианта является то, что в этом случае приходится разрывать коньковую балку и устраивать для нее дополнительные опоры.

Главное при любом варианте выхода трубы через крышу — это отвести от нее воду. Для этого применяются специальные фартуки из гладкого металлического листа такого же цвета, как и кровельный профнастил.

Нижняя часть фартука уплотняется с помощью герметика. Очень удобны для герметизации примыканий эластичные самоклеящиеся ленты из бутил-каучука. Верхняя же часть фартука защищается от воды по такому же принципу, как и любое примыкание кровли к стене здания — с помощью верхних планок примыкания.

Профлист вокруг трубы на скате кровли

Очень часто планировка дома не позволяет вывести дымовые и вентиляционные каналы в месте расположения конька крыши. Случай, когда примыкание трубы к профнастилу находится на скате кровли, наиболее сложен в части устройства гидроизоляции.

При таком варианте расположения трубы, особое значение имеет правильная установка верхней части фартука, поскольку по нему необходимо отвести всю воду, стекающую к трубе по расположенному выше скату кровли. Верхнюю часть фартука обязательно заводят под профнастил.

Наиболее сложен узел примыкания в том случае, когда ширина трубы больше 80 см. При такой ширине, в верхней части трубы необходимо устраивать разуклонку, для отвода воды в стороны от центра трубы. Выполнять разуклонку на кровлях из профлиста достаточно сложно. При этом выше трубы образуются две короткие ендовы, которые необходимо выполнять по той же технологии, что и ендовы в плоскости кровли.

Примыкание профнастила к круглой трубе

Большинство современных печей комплектуются многослойными дымоходами круглого сечения из тонкостенных стальных труб. Гидроизоляцию прохода такой трубы через крышу можно выполнить с помощью рулонных гидроизоляционных материалов на битумной основе.

Вместо рулонных гидроизоляционных материалов можно использовать фольгированную самоклеящуюся ленту из модифицированного битума. Самоклеящийся битумный слой защищается силиконовой пленкой, которая удаляется перед наклейкой. Верхний слой фольги хорошо защищает ленту от перегрева и разрушения под действием солнечной радиации.

Для того чтобы защитить вывод трубы через профнастил крыши, можно использовать и специальные фартуки-колпаки. Их еще называют кровельными проходами. Кровельные проходы надевают сверху на трубу и крепят их фартук к обрешетке кровли.

Для компенсации тепловых перемещений, в месте примыкания металлического фартука к трубе оставляют зазор. Его закрывают специальным хомутом с термостойкой прокладкой, который крепится прямо на трубу. Решить задачу, как трубу вывести через профнастил не на коньке, а на скате крыши, поможет другое приспособление.

Изготавливают такие приспособления из силикона или специальной резины. Манжет из термостойкой резины или силикона может менять угол наклона и легко крепится к поверхности профнастила. Место соединения проходки с кровельным покрытием дополнительно уплотняется герметиком.

Как пройти профлист трубой не нарушив стропильную систему и «кровельный пирог»?

Не меньшие проблемы возникают и при проходе дымовых или вентиляционных труб через крышу с уже выполненным утепленным кровельным пирогом. Основную сложность при этом представляет необходимость обеспечения пожарной безопасности с одновременной непрерывностью паро- и гидроизоляции.

Дымовая труба не должна располагаться вплотную к деревянным стропилам. Поэтому проход дымовой трубы обычно выполняется в отдельном коробе, состоящем из двух стропил, расположенных рядом с трубой, и двух балок, закрепленных между этими стропилами ниже и выше трубы. Расстояние от стропил и поперечных балок до дымохода выбирают исходя из требований пожарной безопасности. В зависимости от материала, из которого изготовлена труба, этот размер должен быть от 130 до 250 мм.

Внутренность короба заполняют негорючим утеплителем высокой плотности из базальтового волокна, поскольку такой материал менее гигроскопичен, чем обычный кровельный утеплитель. При этом для обеспечения герметичности кровли, полотна паро- и гидроизоляции в месте прохода трубы прорезают конвертом, края которого закрепляют снаружи деревянного короба.

До того, как вырезать профнастил под трубу, в месте прохода необходимо выполнить сплошную обрешетку. Она позволяет надежно закрепить нижнюю планку примыкания и края профнастила кровельного покрытия возле стенок трубы.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/truba-na-kryshe-iz-profnastila.html
