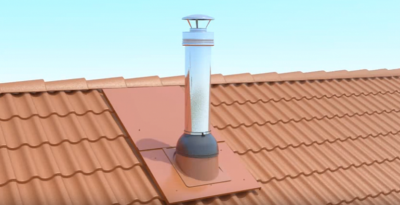

Как заделать вентиляционную трубу на крыше?

В этой статье:

Труба на крыше: правильная установка

Как заделать вентиляционную трубу на крыше?

Самое сложное в вопросе, как провести трубу через крышу дома можно назвать методы её гидроизоляции, то есть, через отверстие в кровле не должна проходить вода от атмосферных осадков. Для этого существуют разные методы и приспособления, к тому же, многое здесь зависит от типа кровельного материала — его структуры, фактуры и рельефности, причём сечение дымохода или вентиляции здесь практически не имеет значения.

Ниже мы разберём с вами несколько вариантов такого монтажа, а также вы сможете увидеть тематическую демонстрацию видео в этой статье.

Гидроизоляция трубы на крыше до монтажа кровли

Способы примыкания

Примечание. Место примыкания кровельного материала к печной или вентиляционной трубе можно назвать одним из самых важных узлов всей крыши. От правильности и качества его монтажа зависит вся ценность кровли, как гидроизолирующего материала.

Общие положения

Примыкание к металлочерепице

  • Начнём с того, что такое привычное выражение, как «обход трубы на крыше» является не совсем правильным, так как это примыкание кровельного материала к стенкам дымохода или вентиляции. Основная задача здесь состоит в том, чтобы место этого самого стыка оказалось очень хорошо заделанным каким-либо материалом, чтобы не допустить попадания воды в чердачное помещение.
  • Проделать своими руками отверстие для дымохода не представляет особого труда и его обычно вырезают болгаркой или кровельными ножницами — это можно сделать, как во время монтажа кровельного материала, так и после него — в основном всё зависит от желания. Гораздо сложнее осуществить второй момент — само примыкание с помощью фартука (его чаще всего делают из оцинкованной жести), а также заделку стыка, где функцию герметика могут выполнять, как различные силиконы, так и цементно-песочный раствор, плиточный клей и даже битум.
  • Для осуществления такой задачи материал, которым осуществляется примыкание, должен соответствовать кровельному материалу. Например, для шифера инструкция рекомендует использовать оцинкованную жесть и битумная мастика, для битумной черепицы нужен ендовый ковёр, а для ондулина — материал, соответствующий его структуре.

Примыкание к металлической кровле

Сейчас мы рассмотрим, как сделать примыкание на скате, если печная или вентиляционная труба не превышает 80 см по ширине. Здесь нужно решить две основные задачи, первая из которых заключается в перехватывании воды, которая будет течь по уклону и перенаправить её поверх кровли, но уже ниже дымохода (см.также статью «Диаметр и высота трубы над крышей для обустройства вентиляции»).

А вот вторая часть задачи касается стенок самой трубы, по которым опять-таки стекает вода — её тоже нужно перехватить и перенаправить на нижнюю часть ската, не допуская проникновения внутрь чердачного помещения.

Монтаж уплотнителя на скате

Теперь разделка трубы на крыше будет зависеть от фартука, который нам нужно сделать из оцинкованной жести, причём по периметру она должна перекрывать примерно, 200-300 мм кровельного ската, а заворот на дымоход должен составлять порядка 100-150 мм. В зависимости от сечения дымохода или воздуховода можно использовать листы, соответствующие ГОСТ 14918-80 и имеющие толщину 0,4 мм, где периметр будет либо 1000×2000 мм, либо 1250×2500 мм.

Монтаж фартука

В этой ситуации важно, чтобы металлочерепица или профнастил были обрезаны правильно, то есть, металлический лист не должен упираться в трубу, что будет вызывать его деформацию и создавать условия для затекания воды, но в то же время, не следует делать зазор слишком большим — вполне достаточно 3-5 мм.

Когда фартук готов, вам следует позаботиться о его герметизации и для этого можно использовать специальную битумную гидроизоляцию, которую вы сможете приобрести в магазине, но если её цена покажется вам слишком высокой, то можно растопить обычную смолу.

Можно, конечно, просто залить эту смолу под фартук в места примыкания, но так вы перепачкаете кровельный материал, который находится рядом, поэтому, вам следует обустроить нечто вроде прокладки, на которую ляжет металлический фартук. Лучше всего для этой цели подходит джутовая ткань, то есть, обыкновенная мешковина от старых джутовых мешков.

Из этой ткани вырезают подстилку и прокладочную ленту на место примыкания металла к трубе и, намазав всё это горячей смолой, кладут сверху фартук. Пока смола застынет, следует использовать прижимные планки, которые можно сделать из любых старых реек.

Монтаж фартука под коньком и на коньке

Очень хорошо, когда дымоход или вентиляция расположены в непосредственной близости от конька — так вы получаете возможность завести верхнюю часть фартука под коньковое ребро и избавиться тем самым от затекания. Но труба также может быть и на коньке, что тоже несколько облегчает задачу, так как фартук располагается по обоим скатам, следовательно, затекание сверху попросту отсутствует, ведь вода будет растекаться на оба уклона фартука.

Примечание. При необходимости листовой металл фиксируется к дымоходу и кровельному материалу при помощи саморезов с пресс-шайбой.

Мягкая кровля

Ендовый ковер ICOPAL Pinta Ultra

Для мягкой кровли, например, для битумной черепицы, используются два вида примыкания — открытое и закрытое, хотя второй вариант используют очень редко, так как он достаточно сложен в монтаже и не совсем практичен в эксплуатации, поэтому, мы уделим внимание первому способу. В данной ситуации, как вентиляционные трубы на крыше, так и дымоходы примыкают к кровельному материалу по тому же принципу, что и металлочерепица, то есть, с помощью фартука и разного рода герметиков (читайте также статью «Фитинги для труб: виды и устройство»).

Только для мягкой кровли фартук делается не из металла, а из ендового ковра, который укладывается под битумную черепицу.

Клей К-36 от Katepal

Принцип укладки мягкого фартука состоит в том, чтобы черепица слилась с ним в одно целое, и в местах примыкания кровельного материала к ковру не было затеканий, а также вода не должна стекать в чердачное помещение по трубе, следовательно, от ковра на дымоход делают напуск.

Для фиксации здесь используют различные битумные мастики, но не все себя оправдывают — через тот или иной промежуток времени происходит отслоение и тогда вода проникает сквозь трещины.

Практика подсказывает, что для этой цели очень хорошо подходит клей К-36 от Katepal, который служит достаточно долго, не боится  перепадов температуры, ультрафиолетового излучения и влаги.

Примечание. Здесь есть один очень важный момент — это примыкание к дымоходу ковра — если с битумной черепицей адгезия будет превосходной, то этого нельзя сказать о кирпичной стенке дымохода. Следовательно, чтобы создать условия для адгезии, трубу в месте примыкания обрабатывают грунтовкой и дают ей возможность полностью просохнуть.

Ондулин

Гидроизоляция примыкания дымохода на ондулиновой крыше

Для заделки примыканий на крыше, крытой ондулином, можно использовать фирменные материалы, такие, как изолента Ондуфлеш-супер и фартук покрытия Ондулин. Принцип монтажа остаётся тот же, что и для мягкой или жёсткой кровли — здесь важно соблюсти герметизацию примыкания, как это показано на фото вверху.

Монтаж фартука осуществляется не только с помощью изоляционной ленты, но и саморезов с пресс-шайбой, которыми фартук фиксируется к ондулину (при необходимости можно также использовать различные мастики или тот же клей К-36 от Katepal).

Заключение

По большому счёту заделка трубы на крыше из шифера, ондулина, металлического или мягкого покрытия производится по одному принципу — места примыкания должны быть герметичны не только на горизонтальной, но и на вертикальной плоскости (заворот на трубу). В некоторых случаях в качестве фартука, особенно для мягких покрытий, используют рубероид, укладывая его на расплавленный битум.

Источник: https://gidroguru.com/trubi/truby/476-truba-na-kryshe

Как правильно вывести вентиляционную трубу на крышу?

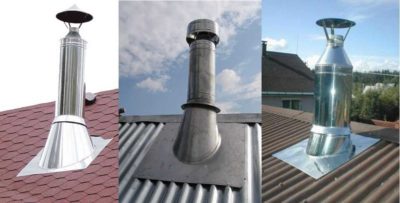

Как заделать вентиляционную трубу на крыше?

Проход вентиляционной трубы через кровлю

Одним из основных предназначений вентиляционной системы является обеспечение вашего помещения чистым и правильным воздухом. Для того,чтобы ваша вентиляция полностью справлялась с данной задачей, необходим правильный и продуманный монтаж системы.

Если говорить конкретнее, вы должны правильно подобрать размерную сетку для труб, воздуховодов, верно подобрать вентиляторы, установить нужные фильтры, решетки, воздушные клапана. Если все материалы будут подобраны вами правильно, то вам не составит труда вывести вентиляционные трубы на крышу.

При установке вентиляционной системы любого типа одним из самых важных этапов  является расчет прохода оборудования через крышу. Вы должны определиться, где это произойдет, иначе рискуете продолбить дыру там, где она не совсем будет нужна.

Для правильности монтажа также необходимо обладать определенными навыками, а именно знать устройство вентиляционной трубы, а также иметь хоть малейшее представление о том, как вывести вентиляционную трубу на крышу,на какие этапы можно разделить этот процесс.

Также достаточно важным вопросом является утепление вентиляционных труб на крыше. Этому внимание оказывается в самом конце, когда монтаж уже удачно окончен.

Что учесть при установке вентиляционной трубы с выводом на крышу

style=»display:block» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9967522739″

data-ad-format=»auto»>

Выход вентиляционной трубы на крышу должен осуществляться с учетом того, что вода не должна просачиваться под кровлю. Это важно, так как из отверстия в потолке вода может попадать в помещение, а это не желательно.

Поэтому при выводе трубы воспользуйтесь герметиком, который следует приобрести отдельно.Самая простая конструкция представлена в форме трубы, с выводом через отверстие в крыше, которое заизолировано защитным слоем от попадания излишней влаги.

Этапы монтажа

Сверху вывод вентиляционных труб на крышу  необходимо закрыть защитным колпаком, или его модернизированной версией защитным дефлектором. Снизу такой выход подсоединяется к воздуховоду.

Соединения производятся при помощи присоединительных фланцев. Также выход необходимо снабдить опорным кольцом, для улучшения надежности изделия, а непосредственно внутри трубы устанавливается воздушный клапан, для регулировки воздушных потоков. Таким способом сконструировано элементарное устройство.

Вентиляционная труба для вытяжки на крышу имеет большое разнообразие конструкций, огромный выбор вспомогательных аксессуаров для ее установки. Вы имеете возможность выбора длины выходной трубы, ее внутреннего диаметра.

Также от вас зависит, приобретете вы устройство с  присутствием заводской теплоизоляции, а так же дефлектора с колпаком для улучшения работоспособности и тяги изделия. Дополнительно вы имеете возможность оснастить такую трубу вентилятором.  Поэтому еще до того, как вы приступили к монтажу, определите для себя, что именно вам надо и в каком это должно быть виде.
к меню ↑

Этапы монтажа

Если вы ставите перед собой задачу как установить вентиляционную трубу на крыше, то руководствуйтесь нашими советами, и у вас все получится.

В первую очередь, необходимо учесть расположение вашей вентиляционной системы, ее особенности. Установка вентиляционной трубы на крыше должна быть полностью продумана. Измерьте все необходимые элементы, продумайте, какого размера необходимы отверстия в крыше, и какая должна быть длина выходной трубы на крышу.

Проход вентиляционной тубы через кровлю

Правильно определите местонахождения для будущего выхода, для этого сделайте чертеж контуров отверстия.

Монтаж вентиляционной трубы на крыше надо продолжить с вырезки отверстия для выхода трубы непосредственно в крыше, а затем в нижней части кровли.

Важным этапом при этом является очистка поверхности крыши от грязи, пыли и влаги.

Далее нанесите слой клеющего вещества на поверхность уплотнителя, затем уложите прокладку на нужное место (при необходимости дополнительно закрепите ее саморезами).

Далее вам надо определить,как закрепить вентиляционную трубу на крыше. Для этого нужно предварительно поставить трубу, тем самым проверив ее на вертикальную стойкость. Данный этап является одним из самых важных, по этому не спешите, и хорошенько все перепроверьте.

В случае удачной посадки вентиляционные трубы на крышу из металлочерепицы зафиксируйте расположение вентиляционных труб на крыше при помощи шуруповерта, а так же убедитесь, что герметизация вентиляционной трубы на крыше произведена должным образом. Для этого необходимо установить уплотнители и убедится в их целостности прилегаемости.

Гидроизоляция прохода для вентиляционной трубы

Финальным этапом станет соединение нижних уплотнительных элементов с непосредственно воздуховодом, а так же установка верхнего колпака, или дефлектора.

Когда все будет готово, обязательно перепроверьте герметичность и плотность всех элементов, а также положение трубы по уровню.

Вентиляционные трубы на крышу на мягкую кровлю и процедура их установки не имеет существенных отличий от установки на металлочерепичную крышу. Для мягкой кровли, вы можете выбрать более простой и мягкий материал выхода, например сюда хорошо подойдет вентиляционная пластиковая труба на крышу.

Если вы решили, обустроит свое гаражное помещение вентиляционной системой, то вам также нужно будет установить вентиляционные пластиковые трубы для вытяжки на крышу. Труба из такого материала стоит не дорого, по сравнению с аналогами из других материалов, поэтому вам не жаль будет тратиться на такое помещение, как гараж.

Гидроизоляция вентиляционной трубы на крыше гаража имеет важное значение, поскольку влага может стать поводом для будущих коррозийных процессов.

Если вы считаете, что для того чтобы купить вентиляционную трубу для вытяжки на крышу, необходимы большие финансовые затраты – то вы глубоко ошибаетесь. Сам процесс монтажа, как мы уже выяснили, возможен своими руками, то есть затрат на установочные работы вы не понесете. Модели проходов вентиляции бывают самые что ни на есть разные, поэтому купить вентиляционную трубу на крышу может человек, практически с любим достатком.

Проход через крышу вентиляционной трубы

К примеру цена вентиляционной трубы на крыше стартует с 1500 рублей и может достигать 50 000 рублей. В свою очередь цены на вентили начинаются с отметки в 300 рублей, а дорогие модели обойдутся вам в районе 7000 рублей. Также в цену выхода, нужно включить уплотнитель, средняя цена которого – 1000 рублей, а так же изолирующие и соединительные элементы, на которые придется выложить еще 1000—1500 рублей.
к меню ↑

Нужно ли утеплять вентиляционную трубу?

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″

data-ad-slot=»9725334793″>

После успешной установки вентиляционной трубы, вы должны задуматься нужно ли утеплять вентиляционную трубу на крыше. Утепление внешней вентиляционной трубы на крыше имеет особо важное значение, по сколько данный участок вентиляции непосредственно имеет контакт с улицей, и может быть подвержен всяческим негативным процессам (эрозия, коррозия, конденсат и т.п.).

На сегодняшний день, вы имеете возможность приобрести трубы с уже встроенной теплоизоляцией, таким образом, вы сэкономите свое время, но возникнет необходимость переплатить немалую сумму. Поэтому актуально руководство, дающее информацию о том, как обшить вентиляционные трубы на крыше самостоятельно.

Проход изнутри вентиляционной трубы

Для решения данной проблемы необходимо правильно выбрать материал утепления, так как труба будет находится на улице и подвергаться как влиянию влаги, так и перепадам атмосферного давления.

Здесь не стоит экономить, особое внимание уделяйте пожаробезопасности материала, который будете использовать в качестве теплоизоляции. Поэтому выбирать дешевый материал вроде минеральной ваты не имеет смысла – это просто опасно.

После выбора материала, установите его на трубу, дополнительно уплотните соединительными материалами. Хорошо все закрепите, чтобы ветер и дождь не смогли повредить.
к меню ↑

Монтаж вентиляционной трубы  —  видео

Источник: https://seositi.ru/ventilyacionnye-truby-i-dymoxody/vuvod-ventilyacionnoi-trubu-na-kryshu.html

Гидроизоляция трубы на крыше: особенности вентиляции помещений, осуществляемая через кровлю, выходы для вытяжек

Как заделать вентиляционную трубу на крыше?

На первый взгляд может показаться, что человек, который не посвящен в процесс печного дела, гидроизоляция трубы на крыше никаким образом не касается. Но на самом деле, если печная труба будет не защищена, то из-за перепада температур может появиться конденсат, который будет скапливаться на стенках и стекать в дымоход.

Во время нагревания происходит его испарения и создается давление, которое мешает печной тяге. Также дымоход может разрушиться от сильного парового давления, которое создается в печи.

Известны случаи, когда хозяева зимой начинали сильно топить печь, чтобы согреться в морозы, а она сначала дымилась, а затем разрывалась на куски.

Причиной этого является конденсат, который скопился в дымоходе. Именно поэтому очень важно чтобы герметизация трубы на крыше была качественной.

Это же и служит мерой безопасности. Устраивать изоляцию нужно для печных труб в помещениях, имеющих печное отопление, загородных домах и банях.

Как сделать гидроизоляцию?

Герметизация крыши вокруг дымохода

В настоящее время на строительном рынке представлено большое разнообразие материалов, подходящих для этих задач, которые могут быть стальными, асбестобетонными или кирпичными.

Выпускаются они в виде рулонов или плит, поэтому всегда можно подобрать то, что подойдет к вашей печи.

Самыми популярными являются плиты, сделанные из миллитового кремнезема, которые еще называются каолинами.

Этот материал отличается повышенной прочностью и гибкостью, и способен переносить перепады температуры, не подвергается горению, и не выделяют вредных веществ в атмосферу. Могут использоваться не только для изоляции дымоходов, а также для саун, бассейнов и бань.

Вашему вниманию!Устраивать изоляцию дымоходов нужно снаружи. Сначала трубу нужно оштукатурить, а затем на мокрую штукатурку наклеить изоляционные плиты, поверх которых делают облицовку. Если конструкция сделана из асбестоцемента или металла, то ее нужно изолировать ватой или рулонным материалом.

Эти материалы делятся на:

  • Вату МКРР-130;
  • Рулонный фильтр МКРФ-100;
  • Плиты МКРП-340.

От цифрового индекса зависит, насколько плотным будет материал.

Плюсы дымоходов, имеющих изоляцию:

  1. Повышается тепловая эффективность печей.
  2. Использовать печи становится безопаснее.
  3. Гидроизоляция придает эстетичность.

Нагревание дымовой трубы происходит из-за газов, которые выходят из печи. Благодаря этому поддерживается щадящий тепловой режим.

Изоляция дымохода в «теле» перекрытия.

Влага, которая выделяется из топлива выходит в атмосферу вместе с дымовыми газами и поэтому не происходит оседания конденсата.

Благодаря этому происходит увеличение КПД печи, и ее конструкция служит дольше, также в ней не образуются трещины от высокого давления.

Давайте рассмотрим устройство гидроизоляции на двускатной крыше на примере трехуровневой гидроизоляции. Что это значит?

  • Первый уровень — приклеивается при помощи битумной мастики супердиффузная мембрана к трубе. Для этого грунтуется труба при помощи полимерно-битумной мастики и, заворачивая края мембраны наверх, она приклеивается.
  • Теперь даже в том случае, если влага сможет попасть на мембрану, то в то место, где происходит соединение трубы с крышей, она не попадет.
  • Второй уровень включает в себя устройство нижнего и верхнего галстуков, сделанных из металлических уголков. Листы нужно уложить с нахлестом верхних на нижние так, чтобы воды всегда смогла скатываться вниз. Нижний лист по правилам нужно продлевать до свеса крыши, но можно оставить и коротким.
  • Правда, тогда нужно будет убедиться в том, что влага будет попадать на мембрану, ведь главная задача заключается в том, чтобы обеспечить отвод влаги от трубы. Уголки нужно закрепить на бруски обрешетки, сделанные дополнительно, затем все обработать герметикам и посадить на дюбель гвозди.
  • Следующим уровнем укладывается ондулин встык на конструкцию: двускатная мансардная крыша. Герметизация стыков делается битумной мастикой, затем укладывается пластиковый покровный фартук. Он делается на нижней части и герметизируется ондуфлешем по кругу. Ондуфлеш – это битумно-каучуковая гидроизоляционная лента, которая с одного края прикрепляется к уголку, а вторым к ондулину.

Теперь давайте поговорим про вентиляционные трубы на крыше. Многие спрашивают, почему делать вентиляцию, выходящую на крышу, лучше.

Причин этому много:

  1. Эффективность вытяжки будет одинаковой не зависимо от направления ветра.
  2. Работающий электродвигатель не будет слышан в доме.

Благодаря современным устройствам можно осуществить вывод через вентиляцию разного назначения, а также различные дополнительные агрегаты и приспособления:

  • Флагштоки, антенны и трубы.
  • Вентиляция пространства, расположенного под кровлей.
  • Проветривание помещений изнутри – жилых и подсобных помещений, канализационных стояков, кухонных вытяжек, центральных пылесосов.

Можно сделать проход трубы через крышу любого типа: скатную или плоскую, которая имеет любое кровельное покрытие. Чтобы это сделать применяются элементы, предназначенные для прохода. Вентиляция пространства расположенного под кровлей.

Как уже отмечалось ранее, в кровле постоянно образовывается конденсат. Это происходит из-за высокой влажности, которая вызывает грибки и плесени. Впрочем, если сгниют стропила, то крышу они не смогут держать.

Совет!Скапливание конденсата можно избежать, если сделать вентиляцию подкровельного пространства. Обычно для этих целей используются кровельные аэраторы.

От конструкции кровли и вида кровельного материала зависит выбор изделия, к примеру, такая конструкция, как шатровая мансардная крыша, потребует дополнительных усилий.

Такая вентиляция осуществляется благодаря перепаду температуры и давления. Стоит отметить, что под крышей происходит движение воздуха снизу вверх.

Воздух попадает через отверстия, сделанные в карнизе, а обратно через аэраторы. Устанавливать их нужно настолько высоко, насколько это возможно. Чтобы они работали нормально нужно обеспечить им приток воздуха, поступающего из-под карнизов.

Вентиляция помещений, осуществляемая через кровлю

Вентиляционные выходы нужно прикрепить на кровле вертикально. Они будут направлять воздушные потоки, создавать тягу и защищать вентиляционную систему от осадков.

Вентиляционная труба на крыше состоит из вентиляционных выходов и воздуховодов, которые соединяются переходниками.

При желании на выходы можно поставить электровентилятор. Он не будет шуметь в доме и сделает хорошую принудительную вытяжку.

Он также устанавливается на любую крышу.

Вентиляция канализации

Газы, исходящие от канализационного стояка могут нанести большой вред здоровью, а не только создавать неприятный запах. Также они могут разрушить трубы из-за химической агрессивности.

Поэтому нужно сделать вентиляционную трубу на крышу. При этом произойдет выравнивание давления в канализации, что обеспечит нормальную работу для водяного затвора. Для того чтобы на выходах в зимнее время не образовалась корка льда, нужно покупать варианты, имеющие теплоизоляцию.

Выходы для вытяжек

Как обустроить выпуск трубы сквозь кровлю

Вентиляционная труба может использоваться и как выход для бытовой вентиляции и вытяжек, которые выводят из помещения отработанный воздух. Они направляют потоки воздуха, обеспечивают тягу и защиту от осадков.

Стоит отметить, что высота вентиляционной трубы на крыше, должна быть такой же, как и у дымохода, если она расположена рядом с ним.

Еще один вопрос, который возникает при устройстве трубы – это как обустроить трубу на крыше? Основная проблема, которая здесь возникает – это как создать защиту от дождевой воды, которая стекает.

Чтобы решить эту проблему нужно устроить кровлю таким образом, чтобы низ кровельного материала выходил на трубу. При этом нужно сделать вырез для трубы в кровельном материале ниже, чем труба, с запасом, чтобы можно было задвинуть лист кровли под вышележащий.

Проблема заключается не в трудности подсовывания плоского листа отбойника под лист кровли, расположенный сверху, а в том, что ширина отбойника должна быть большой и под него легко подсовывался профилированный лист. В противном случае кровля может топорщиться.

Вашему вниманию!Чтобы сделать отбойник нужно взять профильный лист и приложить к нему картон, на который переводиться профиль кровли. После этого через трафарет разметка переносится на профилированный лист, с запасом в 5-10 см. Все, что будет расположено выше разметки и будет отбойником, который будет возвышаться над кровлей. Все что будет ниже уйдет под кровельный верх, расположенный сверху.

Для того чтобы плавно обогнуть кровлю, с помощью ножниц нужно надрезать полоски с шириной в2 см. Отогните их плоскогубцами.

После этого нужно прикрепить отбойник к верхнему листу таким образом, чтобы образовался герметичный стык. Для этого существуют несколько способов.

Самым простым и в то же время самым дорогостоящим является приобретение высокотемпературного герметика, который предназначен для мест, которые сильно нагреваются.

Например, подойдет стеклопластик, который качественно приклеит отбойник к металлической кровле. В том случае, если используется шифер, то подойдет клей на основе из цемента и высокотемпературной замазки.

В том случае, если у вас есть сварочный полуавтомат, то можете проварить полоску металла, хорошенько проварив стык и так сделать отбойник.

Если же у вас такой возможности нет, то можете посетить ближайший автосервис, где делают кузовные работы у них большой опыт работы со сваркой, поэтому там вам, скорее всего не откажут.

В месте сварки нужно пройтись эпоксидной шпатлевкой и покрасить под цвет кровли. Это будет очень надежно и красиво.

Самым главным местом является место, расположенное над дымоходом и по волне кровли немного в стороне. Это место небольших размеров, поэтому не следует жалеть герметика. Ведь если вы сэкономите, то потом вам придется лезть на крышу и исправлять ошибки.

Источник: https://krovlyakryshi.ru/elementi/dymohod/gidroizolyaciya-truby-na-kryshe-69

герметизация трубы на крыше

Как заделать вентиляционную трубу на крыше?

Современная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода.  В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

      1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.
      1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

      1. Протечки.  При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
      2. Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
      3. Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
      4. Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

      1. К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
      2. Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
      3. В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
      4. Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
      5. Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

      1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
      2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
      3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
      4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

:

Источник: http://info-krovlya.ru/remont-krovli/germetizaciya-truby-na-kryshe.html

Вентиляционные трубы на крыше: технология установки, повышение эффективности

Как заделать вентиляционную трубу на крыше?

При обустройстве различных инженерных коммуникаций традиционно устанавливают вентиляционные трубы на крыше. Такое подход имеет свои особенности и требует тщательного соблюдения технологии монтажа. Кроме того, следует располагать трубы в соответствии с требованиями СНиП и других нормативных документов.

Вентиляционные трубы на крыше

Особенности вывода труб для вентиляции на крышу

Выводы через кровлю устраивают для:

  • вентиляции внутренних помещений;
  • установки фановой трубы стояка канализации;
  • проветривания чердачного пространства.

Труба вентиляции на крыше располагается таким образом, чтобы отработанный воздух беспрепятственно удалялся. При этом ее высота и форма сечения определяются условиями эксплуатации и необходимой производительностью.

Самый простой способ сделать вывод трубы через кровлю — пропустить ее через конек крыши. Такой вариант установки отличается простотой монтажа и проведения изоляционных работ, но в этом случае стропильная система не должна иметь в наличии коньковую балку.

Для скатных крыш целесообразным решением будет монтаж вентиляционной трубы недалеко от конька. Кроме указанных преимуществ, такое расположение не требует дополнительного укрепления и устройства системы удаления снега, поскольку он не задерживается.

Выход вентиляции канализационных стояков

Возможные ошибки устройства выводов и их последствия

Обычно сооружение приточных каналов и отводов для удаления воздушных масс выполняют в процессе возведения дома, учитывая площадь помещений, конструкцию крыши и вид кровельного материала.

Если работы выполняются в уже построенном здании, то необходимо заранее спланировать расположение вентиляционных труб таким образом, чтобы нанести минимальный ущерб поверхности кровли при их монтаже. Иначе могут быть повреждены обрешетка и стропила, а также нарушена герметичность покрытия.

Вывод вентиляционных труб на крышу

Ошибки в установке выводов вентиляционных труб чреваты последствиями, среди которых:

  • проникновение неприятных запахов из кухни и санузлов в жилые помещения при непродуманном объединении воздуховодов;
  • неэффективное удаление воздуха из кухни, если труба для вытяжки на крышу была установлена в неподходящем месте;
  • промерзание вентиляционных каналов из-за недостаточного их утепления.

Приспособления для повышения эффективности вентиляции

Для использования энергии ветра при устройстве естественной вентиляции служит дефлектор вентиляционной трубы, который представляет собой специальную насадку. Он устанавливается на вытяжных трубах или над вытяжными отверстиями, в зависимости от типа системы.

Принцип работы дефлектора состоит в разрежении воздушных масс, которое происходит в его диффузоре под воздействием силы ветра. Чем она больше, тем эффективнее происходит удаление воздушных масс. Установку дефлектора производят в процессе монтажа вывода вентиляции на крышу.

Дефлектор для вентиляционных выходов канализационных стояков

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

  • определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
  • намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
  • таким же образом делают отверстия в гидроизоляции и утеплителе;
  • размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
  • очищают поверхность кровли от пыли, грязи и влаги;
  • наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
  • на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
  • вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

Конструкция проходного узла для вывода вентиляционной трубы на крышу

Дополнительные устройства

Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:

  • крышки в виде зонта, защищающего от осадков;
  • капельника, используемого для отведения воды, стекающей с верхушки.

Колпак на вентиляционную трубу

Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.

Аэратор кровельный

При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.

Источник: http://vse-o-trubah.ru/ventilyatsionnye-truby-na-kryshe.html

Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли

Как заделать вентиляционную трубу на крыше?

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

  • Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: «Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать»).
  • Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
  • Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
  • Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

  • На коньке. Это самое практичное место для выведения трубы. Делая проход дымохода через кровлю из профнастила в этом месте, не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
  • Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

Как заделать проход прямоугольной трубы — герметизация

Для организации дымохода и вентиляции кровли из профнастила часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.

Для оформления стыка фартуком потребуется выполнить следующие действия:

  1. Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
  2. Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
  3. После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
  4. При размещении нижней части фартука соблюдают нахлест в 10-15 см.
  5. Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Источник: https://kryshadoma.com/dymokhod/kak-zadelat-trubu-na-kryshe-iz-profnastila-vazhnye-momenty-germetizatsii-krovli.html

Remstr-u.ru
Добавить комментарий
