Способы герметизации трубы на крыше

Как заделать вытяжную трубу на крыше?

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

Кирпичная труба на крыше с жесткой металлической кровлей

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения.

  • Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
  • Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
  • Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
  • Штробы на трубе герметизируются силиконовым герметиком.
  • Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
  • Поверх примыканий и «галстука» монтируется кровельный материал.

Круглая труба на крыше с жесткой металлической кровлей

  1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.

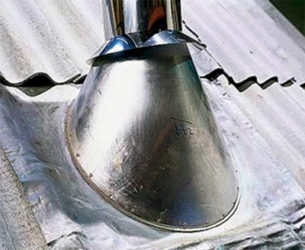

  2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш.

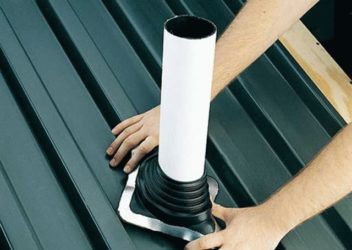

    Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С).

Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°С−(+ 250°С) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы.

  • В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
  • Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
  • Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
  • Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

Круглая труба на крыше с кровлей из натуральной черепицы

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

  • В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
  • В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
  • Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

Круглая труба на шифере

При расположении трубы близко от конька, она заделывается в следующей последовательности:

  • Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
  • В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
  • На трубу надевается асбоцементное кольцо.
  • Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
  • Кольцо при помощи клина устанавливают параллельно скату.
  • Края прорези в стальном листе заводят внутрь кольца.
  • Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

  1. В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
  2. На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
  3. Полученный промежуток заполняют асбоцементной смесью.
  4. После затвердевания смеси цилиндр с ограничительным бортиком убирается;
  5. На трубу надевается асбестовое кольцо (см. выше).

Заделка трубы на мягкой кровле

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

Источник: http://roofor.ru/dopolnitelnye-elementy/dymokhod/sposoby-germetizatcii-truby-na-kryshe

Чем опасна некачественная гидроизоляция и как вывести трубу через крышу из профнастила

Как заделать вытяжную трубу на крыше?

Печная труба – это элемент, обладающий повышенной пожароопасностью, поэтому важно ответственно подойти к процессам ее вывода на крышу из профнастила и изоляции от содержимого кровельного пирога.

Важной является и защита трубы от проникновения влаги, которая может существенно уменьшить срок эксплуатации кровли.

В этой статье мы подробно рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы гидроизоляции.

Разновидности

Элементы различаются между собой по материалу изготовления:

  • Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
  • Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
  • Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
  • Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Стальной дымоход

Сэндвич

Кирпичных дымоход

Модульный дымоход

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

  • Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
  • Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
  3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

  • Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
  • Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Проход дымохода через кровлю из профнастила — видео инструкция:

Заключение

Основная сложность, возникающая при выводе дымохода на крышу – это установка гидроизолирующих элементов в местах стыков конструкций с целью избежания протечек, также проблемы могут возникнуть при проведении трубы через кровельный пирог. Но при правильном выполнении работ эти сложности будут преодолены.

2017-01-14

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/kak-vyvesti-trubu.html

Как заделать трубу на крыше: обустройство выпуска трубы, альтернативные варианты заделки, герметизация зазоров

Как заделать вытяжную трубу на крыше?

По мере того, как дом или баня будет обустраиваться, потребуется установка печи или котла. Данная работа подразумевает строительство дымохода, а, следовательно, может возникнуть вопрос, как заделать трубу на крыше, чтобы сквозь щели не проникала вода?

Чтобы потом не пришлось заново переделывать всю работу, нужно заранее знать несколько несложных правил, которые касаются установки печи:

  • Даже если установка печи планируется не сразу во время строительства дома, а в некотором отдаленном будущем, необходимо заранее определить место, где она будет размещена. То есть в этом месте необходимо оборудовать надежный фундамент, а на крыше над местом расположения печи не должно быть большого количества балок, стропил и прочих элементов. Помните, что дымоход – это достаточно тяжелый элемент, поэтому необходимо предусмотреть для него надежные опоры и подвесы.
  • Тяга улучшается по мере увеличения длины прямолинейно идущей трубы. Но этого обстоятельство снижает КПД отопительного агрегата. Поэтому при строительстве трубопровода нужно найти оптимальное соотношение между хорошей тягой и теплоотдачей печи.
  • Качество тяги напрямую зависит от ветра, поэтому труба через крышу, как правило, выводится возле конька или в непосредственной близости от него. Кроме того, для улучшения тяги используют оголовок – расширение в верхней части трубы.
  • Чтобы избежать образования конденсата, используют теплоизоляцию, а для изготовления трубы применяют материалы, которые быстро прогреваются. При пренебрежении данным правилом, в трубах будет скапливаться жидкость, имеющая черный цвет и неприятный запах.

Как сделать выпуск трубы через перекрытия и кровлю?

После того, как печь будет готова, начинается строительство дымохода. До тех пор, пока труба не достигнет потолка, проблем, как правило, не возникает. А затем приходится решать вопрос, как провести трубу через крышу?

При выводе трубы через потолок и перекрытие, следует придерживаться общепринятых мер пожарной безопасности, а именно:

  • Расстояние от трубы до защищенных от возгорания конструкций должно быть не меньше25 см;
  • Расстояние до незащищенных от возгорания конструкции должно превышать35 см.

Совет! В идеале нужно было бы оставить вокруг трубы воздушный зазор, но из-за ощутимых потерь тепла такой вариант не используется. Поэтому в нижней части зазор прикрывают декоративной обшивкой из негорючего материала (асбестоцемента или металла), а сверху засыпают керамзитом мелкой фракции.

Схема выпуска трубы через кровлю

Не меньше сложностей возникает, когда решается вопрос, как вывести трубу на крышу через кровлю? По требованиям противопожарных норм расстояние от трубы до деревянных стропил должно быть не менее 30-35 см.

Для вывода печной трубы на крыше через кровлю всегда хочется уменьшить размер отверстия, сделав его точно в размер трубы. Однако такое решение не всегда возможно.

Если кровельный материал горючий (к примеру, использован толь или рубероид), то при проведении трубы необходимо планировать зазор, предусмотренный противопожарными нормами.

Решая, как сделать трубу на крыше, нужно точно наметить место ее вывода. Помочь в этом может следующий нехитрый способ.

Вокруг поверхности трубы наматывают лист плотного картона так, чтобы он в точности повторял ее контур. Затем «трубу» из картона сдвигают по направлению вверх до тех пор, пока он не упрется в кровлю.

Делают пометки, а затем, срезав часть картона при помощи обычных ножниц, снова сдвигают его вверх. Так следует делать до тех пор, пока не будет четко размечено будущее отверстие. Данный способ великолепно подходит для труб, имеющих круглую форму.

Обустройство выпуска трубы через крышу

После того, как труба выведена на улицу, наступает время перейти к такой важной операции, как заделка трубы на крыше. Основной проблемой здесь является защита от протечек, так как в сплошном покрытии кровли было сделано отверстие.

Для обеспечения герметичного примыкания кровельного материала к трубе существует несколько методик. Традиционный способ предусматривает сооружение фартука.

Для его строительства необходимы планки примыкания, которые располагают в нижней части трубы. Планка прикладывается к трубе и на ее стенке намечают контур верхней кромки планки.

По намеченной линии проходят болгаркой, образуя штробу. Монтируется внутренний фартук, начиная с нижней стороны трубы, при этом, край планки заводится в штробу.

Затем собираются остальные детали фартука внахлест. Размер перекрытия деталей должен быть не менее15 см. Край планки, который был вставлен в штробу, покрывают герметиком. Нижние планки подрезаются по мере необходимости и прикрепляются при помощи саморезов.

Следующим этапом решения проблемы, чем заделать щель между трубой и крышей, является установка «галстука». Так называется лист материала с гидроизоляционными свойствами, который устанавливается под нижний элемент фартука.

Этот элемент необходим для отвода воды с такой конструкции, как вальмовая крыша. Его устанавливают так, чтобы вода переправлялась в водосточные конструкции крыши.

Поверх установленных фартука и галстука, монтируется кровельный материал, а сверху ставят дополнительный наружный фартук. Он монтируется так же, как и внутренний, только верхние планки просто примыкают к трубе, а не вводятся в штробу.

Альтернативные варианты заделки трубы

Описанный выше способ не является единственным вариантом решения проблемы, чем заделать трубу на крыше?

Если труба круглая, то можно применить универсальную насадку «Мастер-Флеш». Эта насадка предназначена для герметизации различных соединений и может быть использована не только для установки печных труб, но для вывода антенн, труб вентиляции, матч светильников и пр.

Заделка кожуха трубы дымохода

Универсальная проходка внешне напоминает ступенчатую пирамиду. При использовании этого приспособления, вопрос, как заделать щель между трубой и крышей, решается легко и быстро.

Проходка сделана из силикона или особого сорта резины, а основание имеет двухслойное: нижняя часть алюминиевая, верхняя – из высококачественного силикона.

Если проходка изготовлена из резины марки EPDM, то ее можно эксплуатировать в температурном интервале -55 — +135° C, при выборе модели из силикона температурный интервал применения еще шире (-74 — +260° C).

Данная заделка печной трубы на крыше может применяться при использовании любого кровельного материала.

Достоинства проходки «Master Flesh»:

  • Долговечность;
  • Устойчивость к ультрафиолету и атмосферным воздействием;
  • Легкость монтажа;
  • Возможность применения с различными диаметрами труб.

В продаже можно найти 11 разновидностей проходки «Мастер Флеш», отличающихся друг от друга диаметром отверстия для трубы.

Герметизация зазоров

При использовании традиционных методов вывода трубы невозможно избежать неплотностей соединения. Поэтому может возникнуть вопрос, чем замазать трубу на крыше?

Небольшие зазоры можно заделать специальными герметиками на основе силикона. При выборе этого материала нужно обращать внимание на температурный интервал его использования.

Для герметизации печных труб пригодны только термостойкие герметики. Иными словами, гидроизоляция печной трубы на крыше — важное предприятие.

Как защитить крышу от влаги, стекающей по трубе?

После того, как все щели будут загерметизированы, останется решить вопрос защиты кровли от влаги, стекающей по трубе.

Если дымоход кирпичный, вопроса, как обшить трубу на крыше, как правило, не возникает. Кирпич – материал гигроскопичный, поэтому он впитывает влагу и никакой дополнительной защиты не требуется.

В том случае, если труба из металла или асбестоцемента, необходимо поставить «зонтик», который будет отводить воду, стекающую по трубе.

Совет! Проще всего, сначала сделать выкройку зонтика из картона. А после примерки и подгонки – вырезать детали из металла, используя готовый шаблон. Проще делать зонт не цельнокроеным, а состоящим из двух половин.

Теперь решить вопрос, как закрыть трубу на крыше, будет достаточно просто. Достаточно установить зонт при помощи хомута, стягивая две половинки деталей, зазоры между деталями зонта и трубой замазать герметиком.

Вывод

К работе по устройству выпуска трубы нужно отнестись крайне ответственно. Если она будет проведена с огрехами, то влага будет проникать на чердак, в результате чего, отсыреют стропила, несущие балки и утеплитель.

Повышенная влажность губительная для деревянных изделий, поэтому балки и стропила начнут гнить и ослабевать. Так что погрешности при оборудовании выпуска грозят разрушением конструкции крыши.

Источник: https://krovlyakryshi.ru/elementi/dymohod/kak-zadelat-trubu-na-kryshe-66

Труба на крыше из профнастила

Как заделать вытяжную трубу на крыше?

Современный кровельный профнастил очень прочен, надежен и имеет длительный срок службы. Специальная форма профиля этого материала, в том числе и наличие у кровельных профнастилов капиллярной канавки, позволяет сделать крыши из профилированного листа практически герметичными.

Но в конструкции любой кровли всегда есть коньки, ендовы и различные примыкания. Особенно часто течи появляются в местах, где выполняется вывод печной трубы через профнастил кровельного покрытия.

Совсем недавно, когда печное отопление имел практически каждый жилой дом, кирпичная дымовая труба на крыше из профнастила имела специальное утолщение, не позволявшее воде стекать по ее стенкам. Но сейчас такое утолщение на кирпичных трубах практически никогда не делается.

Кроме того, при строительстве индивидуальных жилых домов очень часто используют дымовые трубы круглого сечения. Поэтому особую важность приобретает правильная герметизация кровли в месте примыкания трубы к кровле. Большое значение имеет и место, где расположен проход дымохода через профнастил кровельного покрытия.

Где лучше выполнить проход трубы через профнастил?

Правила устройства дымовых и вентиляционных каналов, регламентируются СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». При этом какие-либо требования к месту расположения дымоходов в нормативных документах отсутствуют. Четко и однозначно регламентируется только высота дымовой трубы.

Большинство специалистов считают, что вывод трубы через профнастил лучше располагать как можно ближе к коньку крыши здания. При этом в холодной зоне оказывается наименьшая ее часть, а это значительно уменьшает вероятность появления конденсата при охлаждении дымовых газов. Это явление достаточно неприятно, поскольку в конденсате, образующемся на наружной или внутренней поверхности дымовой трубы, содержаться агрессивные кислоты, разрушающие кирпичную кладку дымоходов.

Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез. Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.

Профнастил вокруг трубы, расположенной на коньке

В случае, когда дымовые и вентиляционные трубы проходят через конек крыши, узел примыкания к ним кровельного профнастила наиболее прост и надежен. При таком расположении труб исключается образование снеговых карманов и сводится к минимуму возможность протечки кровли. Недостатком такого варианта является то, что в этом случае приходится разрывать коньковую балку и устраивать для нее дополнительные опоры.

Главное при любом варианте выхода трубы через крышу — это отвести от нее воду. Для этого применяются специальные фартуки из гладкого металлического листа такого же цвета, как и кровельный профнастил.

Нижняя часть фартука уплотняется с помощью герметика. Очень удобны для герметизации примыканий эластичные самоклеящиеся ленты из бутил-каучука. Верхняя же часть фартука защищается от воды по такому же принципу, как и любое примыкание кровли к стене здания — с помощью верхних планок примыкания.

Профлист вокруг трубы на скате кровли

Очень часто планировка дома не позволяет вывести дымовые и вентиляционные каналы в месте расположения конька крыши. Случай, когда примыкание трубы к профнастилу находится на скате кровли, наиболее сложен в части устройства гидроизоляции.

При таком варианте расположения трубы, особое значение имеет правильная установка верхней части фартука, поскольку по нему необходимо отвести всю воду, стекающую к трубе по расположенному выше скату кровли. Верхнюю часть фартука обязательно заводят под профнастил.

Наиболее сложен узел примыкания в том случае, когда ширина трубы больше 80 см. При такой ширине, в верхней части трубы необходимо устраивать разуклонку, для отвода воды в стороны от центра трубы. Выполнять разуклонку на кровлях из профлиста достаточно сложно. При этом выше трубы образуются две короткие ендовы, которые необходимо выполнять по той же технологии, что и ендовы в плоскости кровли.

Примыкание профнастила к круглой трубе

Большинство современных печей комплектуются многослойными дымоходами круглого сечения из тонкостенных стальных труб. Гидроизоляцию прохода такой трубы через крышу можно выполнить с помощью рулонных гидроизоляционных материалов на битумной основе.

Вместо рулонных гидроизоляционных материалов можно использовать фольгированную самоклеящуюся ленту из модифицированного битума. Самоклеящийся битумный слой защищается силиконовой пленкой, которая удаляется перед наклейкой. Верхний слой фольги хорошо защищает ленту от перегрева и разрушения под действием солнечной радиации.

Для того чтобы защитить вывод трубы через профнастил крыши, можно использовать и специальные фартуки-колпаки. Их еще называют кровельными проходами. Кровельные проходы надевают сверху на трубу и крепят их фартук к обрешетке кровли.

Для компенсации тепловых перемещений, в месте примыкания металлического фартука к трубе оставляют зазор. Его закрывают специальным хомутом с термостойкой прокладкой, который крепится прямо на трубу. Решить задачу, как трубу вывести через профнастил не на коньке, а на скате крыши, поможет другое приспособление.

Изготавливают такие приспособления из силикона или специальной резины. Манжет из термостойкой резины или силикона может менять угол наклона и легко крепится к поверхности профнастила. Место соединения проходки с кровельным покрытием дополнительно уплотняется герметиком.

Как пройти профлист трубой не нарушив стропильную систему и «кровельный пирог»?

Не меньшие проблемы возникают и при проходе дымовых или вентиляционных труб через крышу с уже выполненным утепленным кровельным пирогом. Основную сложность при этом представляет необходимость обеспечения пожарной безопасности с одновременной непрерывностью паро- и гидроизоляции.

Дымовая труба не должна располагаться вплотную к деревянным стропилам. Поэтому проход дымовой трубы обычно выполняется в отдельном коробе, состоящем из двух стропил, расположенных рядом с трубой, и двух балок, закрепленных между этими стропилами ниже и выше трубы. Расстояние от стропил и поперечных балок до дымохода выбирают исходя из требований пожарной безопасности. В зависимости от материала, из которого изготовлена труба, этот размер должен быть от 130 до 250 мм.

Внутренность короба заполняют негорючим утеплителем высокой плотности из базальтового волокна, поскольку такой материал менее гигроскопичен, чем обычный кровельный утеплитель. При этом для обеспечения герметичности кровли, полотна паро- и гидроизоляции в месте прохода трубы прорезают конвертом, края которого закрепляют снаружи деревянного короба.

До того, как вырезать профнастил под трубу, в месте прохода необходимо выполнить сплошную обрешетку. Она позволяет надежно закрепить нижнюю планку примыкания и края профнастила кровельного покрытия возле стенок трубы.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/truba-na-kryshe-iz-profnastila.html

Remstr-u.ru
Добавить комментарий
