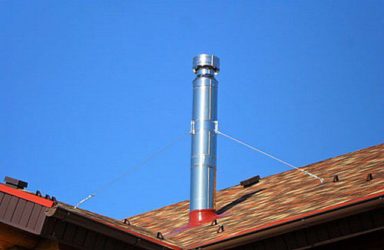

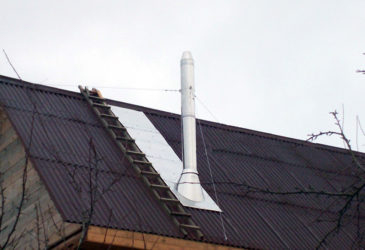

Как закрепить дымоходную трубу на крыше?

В этой статье:

Отделка трубы на крыше: инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

Как реализуется отделка печной трубы на крыше? Как выполнить герметизацию дымохода своими руками? Какие материалы применяются для проведения таких работ? Чем облицевать трубу для того чтобы сохранить ее эксплуатационные качества?

Эти и подобные вопросы представляют немалый интерес,как для владельцев загородных домов,так и для соотечественников,решивших построить новый дом.

Профессионально выполненная отделка

Особенности герметизации узла прохода

На фото гидроизоляция прохода рулонными материалами

Для того чтобы работа отопительного оборудования в загородном доме или коттедже отличалась стабильностью и эффективностью,область примыкания кровельной системы и дымохода должна быть полностью герметичной. За данный параметр этого участка отвечает кровельная проходка. (См. также статью Особенности отделки карниза крыши дома.)

Конструкция узла прохода определяется правилами пожарной безопасности. К примеру, если чрезмерная температура отводимых печных газов передастся кровельной системе, велика вероятность возгорания.

Важно: Особенно высок риск применительно к кровельным системам с большим количеством деревянных элементов, не прошедших своевременную обработку антипиренами.

Чтобы не допустить возгорания и порчи кровли,отделка трубы дымохода выполняется следующим образом:

Между легковоспламеняемыми участками крыши и дымоходом сохраняем зазор, ширина которого регламентирована строительными нормативами.
На участке примыкания, дымоход обрабатываем материалами с низкой степенью теплопроводности, например асбестом.
Участок прохода дымоотводной трубы через кровельный пирог выполняем с применением короба, изготовленного из оцинкованной стали или из профнастила.
Промежуток между дымоходом и стальным коробом заполняем негорючими теплоизоляционными материалами, например пластинами базальтовой ваты.

Такой способ обустройства кровельного прохода с одинаковым успехом может быть применен как на скате, так и на коньке. И тот и другой способ имеет характерные особенности, которые потребуется своевременно учесть.

Например, монтаж дымоотвода по коньку предусматривает необходимость во внесении изменений в конструкцию стропильной системы. Монтаж дымоотвода на скате является причиной образования дополнительного кармана для скопления снега, что чревато протечками. Впрочем, эта проблема решается применением современных изоляционных материалов. (См. также статью Как установить отделочные панели для фасада дома.)

Старые и современные технологии герметизации дымохода

Если еще сравнительно недавно герметизация стыка дымохода и кровли выполнялась с использованием подручных средств, сейчас такие работы производятся с применением специализированных материалов и унифицированных узлов.

Выбор промышленно изготовленных средств для заделки прохода на строительных рынка широк. Следовательно, каждый желающий сможет подобрать тот вариант, который максимально подойдёт для обустройства той или иной дымоотводной системы.

Традиционные методы отделки

Воротник (оклад) из мягкого металла

Как уже было сказано, отделка трубы на втором этаже, на чердаке и на месте прохода через кровельный пирог выполнялась подручными средствами, а потому рассчитывать на оптимальные результаты проделанной работы не приходилось.

Отделка дымоотводной трубы на крыше представляла собой металлическую конструкцию, так называемый«воротник» или «оклад».

«Воротник» делается следующим образом:

из листовой стали толщиной 0,2-0,5 мм нарезаются прямоугольные полосы шириной до 40 см;
заготовленные полосы загибаются по форме примыкания дымоотводной трубы и кровли;
параметры отделки применяются, исходя из размеров дымохода, угла наклона ската, разновидности применяемой отделки;
элементы «воротника»из оцинкованного листа соединяются в одно целое внакладку и тщательно припаиваются;
если же элементы воротника нарезаны из стального листа, они устанавливаются двойным стоячим фальцем;
соединение лежачим фальцем применяется для отделки дымохода на кровле, собранной из гофрированных плит или черепицы;
на скатной кровле с углом уклона более 30°,прямо за дымоотводной трубой, монтируется «бампер» в виде бруса или металлического порожка,который будет направлять потоки дождевой воды вокруг трубы.

На фото — монтаж сборного фартука

Для того чтобы цена отделки была относительно невысокой, а качество проделанной работы не вызывало нареканий, дымовая труба герметизируется защитным фартуком.

Фартук изготавливается двумя способами:

с применением гибкой алюминиевой или свинцовой ленты;
с использованием оцинкованного металла, покрытого защитными полимерными составами.

Схема отделки с применением мягкой металлической ленты и герметика

Фартук из алюминиевой ленты монтируется в два слоя, которые оборачиваются вокруг трубы по всему периметру. Лента наполовину заводится в зазор между трубой и кровельным покрытием, тогда как другая половина ленты загибается и укладывается поверх кровельного материала.

Далее места примыкания фартука к кровельным материалам тщательно проклеиваются с применением битумной мастики или альтернативных средств. Фартук на примыкании к дымоходу закрывается металлическими профилями.

Заключительным этапом является гидроизоляция собранной конструкции посредством специальной гидроизолирующей пленки. (См. также статью Как делать гидроизоляционные и отделочные работы.)

На фото — фартук из листовой стали

Фартук из листовой стали устанавливается я следующим образом:

Кровельный настил изолируется рубероидом с нахлестом на примыкающие стенки дымохода;
Поверх рубероида монтируются заранее заготовленные элементы фартука;
Зазоры между фартуком и поверхностью дымохода заполняются кровельным силиконом или другими полимерными герметиками.

Важно: Статистика показывает, что наиболее надежным и долговечным решением является не один из выше перечисленных методов, а их сочетание.
То есть,целесообразно выполнить отделку с применением гибкой ленты, а вдобавок к этому установить стальной фартук.

Особенности применения кровельных уплотнителей дымохода

Уплотнитель Мастер-флеш

Есть универсальное средство, с которым отделка дымохода существенно упрощается. Речь идет кровельных уплотнителях Мастер-флеш.

Изоляция этого типа подходит для большинства дымоотводных труб, независимо от их диаметра. Благодаря применению данного изолятора, дымоход можно устанавливать на скатах любой кровельной системы с разными углами наклона.

Такие удивительные характеристики обеспечиваются за счет уникальной формы и эластичности изолятора. Кровельный уплотнитель Мастер-флеш, равно как и аналоги, изготавливается из специальной термостойкой резины или силикона с рабочим температурным диапазоном от -74 до +260°.

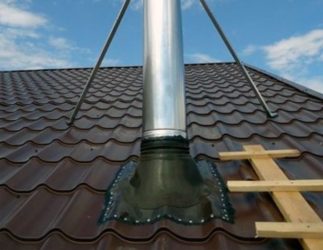

Установленный уплотнитель Мастер-флеш

Инструкция установки кровельного уплотнителя следующая:

Внутреннюю часть кольца уплотнителя смазываем шампунем или влажным мылом;
Далее, одеваем на верхнюю часть дымоотводной трубы и с усилием проталкиваем книзу;
Дойдя до кровельного материала, насухо протираем нижнюю сторону уплотнителя от возможных загрязнений;
Далее, наносим на очищенную поверхность изолирующий полимерный состав и прижимаем фланец к кровле.

Вывод

В рамках данной статьи мы рассмотрели наиболее востребованные методы защитной отделки дымохода и примыкания к кровельной системе. Чтобы результат проведенных работ был максимально эффективным,описанные методы целесообразно применять не по отдельности, а комплексно.

Для того чтобы упростить отделку дымоотводной трубы и прилегающей кровли, посмотрите видео в этой статье.

Блок хаус для внутренней отделки: инструкция по монтажу вагонки своими руками, видео, фотоПо-русски это всё равно назвали бы «вагонкой», и что с того, что профиль немного не тот, но в стремлении к максимальной экономии и настоящему…
Отделка срубов: особенности наружной обшивки дома из оцилиндрованного бревна, видео фотоДревесина – уникальный строительный материал, который обладает великолепными теплоизоляционными характеристиками, а также воистину целебными свойствами….
Дымоходы из нержавеющей стали сэндвич: ваш правильный выбор дымоходаГлавным элементом любой отопительной системы основанной на сжигании твердого, жидкого или газообразного топлива является дымоход, предназначенный для…

Источник: http://www.ristroy.ru/info/otdelka-truby-na-kryshe-instrukcija-po-montazhu.html

Колпак на дымоходную трубу

Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Монтаж козырька на дымоход

Нужно нарисовать план сборки и установки козырька.
Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

Оцинкованное железо.
Железо из нержавейки.
Сплавы меди.
Медь.
Стальные листы.
Титан.
Сплавы из титана.
Хромированное железо.
Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

Ножницы, чтобы резать металл.
Деревянный молоток.
Металлические прутки.
Для того чтобы крепить козырек. Уголки.
Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Первый пример крепления козырька

Необходимо взять 4 металлических прутка, из них получатся стойки.
Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
Прутки надо нагреть и расплющить и сделать дырки для крепления.
Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
Верхний цилиндр нужно прикрепить к нижнему цилиндру.
Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

Колпак называют разными выражениями: флюгарка или Дымник.
Колпак нужен, чтобы тяга была лучше.
А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка

Тяга увеличивается в три раза.
На 30% происходит увеличение КПД для трубы дымохода.
Не дает попадать дождю и снегу.
Вид крыши становится презентабельнее.
Кладка кирпича становится во много раз лучше и крепче.
Придает эстетичности трубы для дымохода.
Удерживает тепло в доме и создает горение яркого пламени.
Каждая флюгарка это искусство.
С помощью флюгарки, в доме будет уют и тепло, которое производит камин или печь.
Когда зима, осадки и талый снег не стекают в трубу, и не дает эффекта разрушения.
Дымник не даст верхнему ряду кирпичей разрушаться

Какие колпаки бывают?

Плоские колпаки.
Полукруглые колпаки.
Четырех скатные колпаки.
Колпак с флюгером.
Колпаки, которые открываются.
Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

Крышка.
Сетка.
Стек воды или по- другому названию капельник.
Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

Не дает стекать воде.
Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
Потоки воздуха бьются об стенки и происходит обход со всех сторон.
Струя воздуха подхватывает дым и поднимает выше.
Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

Размер флюгарки в зависимости от диаметра дымовой трубы

Высота трубы (мм)	Ширина трубы (мм)	Диаметр (мм)
145	245	120
170	285	145
250	430	210
500	840	420
658	1100	520

Классификация козырьков по форме

В виде шатра.
Четырехскатный козырек.
Двухскатный козырек.
В виде ровного листа.
В виде шпиля.
Сводчатый козырек.
В виде четырех щипцов.
Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
Железо из нержавейки.
Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Почему трубы задымляются?

Неправильно выбран диаметр трубы.
Неправильная длина трубы, а также высота.
Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива.
Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
Если неправильно был построен дымоход.
Если стены печной трубы неровные и малое сечение дымоходной трубы.
Если дымоход установлен ниже крыши.
При установке дымохода вблизи высоких деревьев и домов.
Если дымоход пропускает воздух через кирпичную кладку.
Если помещение плохо вентилируется.
Дождь, снег.
Когда на улице теплее, чем в здание.
Когда первый раз разжигаете при замерзшем дымовой трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

Профилактиктический ремонт
Капитальный ремонт.
Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
Если появляются трещины, то нужно замазать раствором глины.
После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

Плохая тяга и накопленная сажа в дымоходной трубе.
В конструкции происходит разрушение материала.
Происходит разрушение у каналов стенки.
Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Источник: https://krovlya777.ru/stroika/kolpak-na-dymoxodnuyu-trubu.html

Труба на крыше – установка, примыкание и выведение трубы через крышу

При виде трубы на крыше или ее фото, как правило, вспоминают о вентиляции или о печном отоплении. Вентиляция жизненно важна для жильцов дома, поскольку не вентилируемое жилье может навредить здоровью – стены начинают плесневеть, воздух в помещении сырой и спертый.

Чаще всего вентиляционные трубы через кровлю выводят на крышу дома. Печные трубы также выводят на крышу. Речь в статье о том, какие коммуникации выводятся на крышу, а также о правилах их монтажа своими руками.

Виды труб на крыше

В первую очередь, через крышу выводят продукты горения твердого топлива в печах и котлах с естественной тягой. Вентиляционные выводы также монтируют на крышах. Кроме того, фановые выводы стояков канализации располагают там же.

Дымовая труба

Назначение дымовой трубы явствует из ее названия. Благодаря ей дым выводится за пределы жилища. Существуют ГОСТы и СНиПы для печных труб, содержащие нормы размеров ее сечения в зависимости от тепловой мощности котла или печи, высоту трубы от устья до колосника печи.

Согласно требованиям руководящих документов, на две печи или котла не может быть общего дымохода, за исключением расположенных на одном этаже и в одной квартире котлов или печей.

Над кровлей труба должна возвышаться:

для плоской кровли – на 50 см над уровнем кровли;
при отступе трубы от конька крыши на 1,5-3 метра – на уровне не ниже уровня конька;
при отступе на расстояние более 3 метров – уровень трубы не ниже, чем угол от конька на 10 градусов вниз относительно горизонта.

Материал для дымохода

Материалом для дымохода могут служить:

При эксплуатации дровяного котла или печи при температурах 300-500 градусов можно применять жаростойкий бетон, кирпич из глины, асбестоцемент, а также сэндвич-трубы из нержавеющей стали с прослойкой асбеста. При этом асбестоцемент не используется при температурах свыше 350 градусов, а сэндвич-труба – свыше 500 градусов.

При использовании угля, в качестве материала применяется жаростойкий бетон либо кирпич.

Над устьем трубы устанавливают зонтик для защиты от атмосферных осадков, не препятствующий выходу дыма. При выводе через шиферную крышу, ее пускают между стропилами с отступом 15 см от элементов из негорючих материалов, окружающих трубу, и не менее 30 см от горючих.

Дымоход помещают в короб, снизу зашивают короб оцинковкой с прокладкой из асбеста. В короб засыпают керамзит, базальт или другой негорючий утеплитель. В кровле при помощи болгарки вырезается отверстие для трубы.

Герметизируется соединение так:

Поверх гидроизоляции под кровельный материал по скату заводится лист оцинковки с отбортовкой, называемый галстуком. В дымоходе делают штробу, куда заводят верхний край листа. В нижней части ската лист соединяется с водосточным желобом.
Штроба в дымоходе заполняется при помощи термостойкого герметика. Зазор между галстуком и кровлей должен быть минимальным.
Поверх кровли по периметру трубы монтируется пристенный профиль.

В случае круглого сечения трубопровода принципиально ничего не меняется, за исключением формы профиля и галстука.

Вентиляционные трубы

До широкого введения в обиход окон из пластика, вытяжка в домах была только на кухне, а приток воздуха осуществлялся за счет щелей в оконных рамах. Однако при использовании стеклопакетов, жилье становится почти герметичным, поэтому в проекте изначально предусматривается вытяжная и приточная вентиляция.

Нормы циркуляции воздуха для жилых комнат соответствуют 3 м3 в час на м2 площади, для кухонь – 60, а для ванных и туалетов – 7-8 м3 в час.

Применяются для вентиляции, как правило, асбестоцементные, пластиковые, а также канализационные трубы диаметром до 200 мм. Также делают надстройки из кирпича или бетона.

Поверх трубы монтируют дефлектор для защиты от непогоды, который в ветреную погоду к тому же увеличивает тягу воздуха. Герметизируют вентиляционные трубы на крыше способами, аналогичными вышеописанным методам с дымовыми.

Канализация

Для чего выводить канализационный стояк через крышу? Дело в том, что воздух нагревается при контакте со сточными водами, напитывается влагой и подымается вверх.

При герметично закрытых стояках, неприятный запах может проникать на кухни, в санузлы на верхних этажах, в случаях негерметичного стыка сантехники и канализации. Монтаж фановых систем во многом схож с установкой вентиляции.

Фото труб на крыше

Также рекомендуем просмотреть:
Пожалуйста, сделайте репост

Источник: https://mirstrojka.ru/truba-na-kryshe/

Как установить дымоход через крышу

Собственная система отопления частного дома обычно требует строительства дымохода. Проход дымохода через крышу должен быть организован в соответствии с действующими нормативами, чтобы обеспечить безопасную эксплуатацию системы отопления и не ухудшить функциональность кровельной конструкции.

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

при постройке нового дома;
в процессе реконструкции кровельной системы при наличии отопительного агрегата;
при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

кровельное покрытие;
обрешетка;
контробрешетка;
гидроизоляция;
стропила;
утеплитель;
пароизоляционный слой;
внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм.

Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров.

Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

Выбор места установки дымохода

Решая, как провести дымоход через крышу, важно правильно определить место его установки. Не рекомендуется проводить дымоотводные трубы в ендовах, поскольку в этих местах очень сложно создать надежную гидроизоляцию. В зимний период здесь активно скапливается снег, что может послужить причиной повреждения примыканий газохода к кровельному покрытию и протечек. Помимо этого, возведение стропильного короба трубы в местах сопряжения скатов кровли весьма затруднительно.

Не стоит выводить дымоотвод в непосредственной близости от мансардных окон, так как угарный газ или дым порывом ветра могут заноситься через открытое окно в жилое мансардное помещение.

Оптимальным местом размещения дымоотводной трубы является участок в районе конька. Монтировать стропильный короб дымоотвода можно с некоторым отступом от конька, либо коньковый брус распиливается, а под его концами устанавливаются специальные опоры.

Высота трубы дымохода над крышей зависит от его месторасположения. Чем ниже по кровельному скату установлена труба, тем сильнее она должна возвышаться относительно поверхности крыши. СНиП «Отопление, вентиляция и кондиционирование» содержит информацию о регламентации данного параметра. У домов с плоской крышей высота дымоотвода должна составлять 500 мм.

Параметры для скатных кровель варьируются: высота трубы, установленной в пределах 1,5 метров от конька, составляет 500 мм, если дымоотвод установлен на расстоянии 1,5 – 3 метра от конька, то он должен быть высотой вровень с коньком.

Для больших расстояний высота трубы рассчитывается следующим образом: ее верхний край должен располагаться на 10° ниже горизонтальной плоскости, проходящей по коньку .

Согласно СНиП, если дом с печным отоплением пристроен (имеет общую стену) к более высокому зданию, дымоход требуется вывести за крышу высокого сооружения независимо от его высоты и этажности.

При выборе места для дымоотвода рекомендуется принять во внимание угол наклона ската кровли и климатические особенности региона. Расположенный низко по скату дымоотвод может быть разрушен при сходе с крыши снежных лавин. Если существует такая опасность, желательно перед дымоходом смонтировать выше по скату отдельные снегозадержатели. Кроме того, чем ближе к краю кровли расположена дымоотводная труба, тем значительнее вероятность образования за ней снежных карманов. Таким образом, установка дымохода ближе к коньку позволяет избежать ряда проблем.

Особенности дымохода

Для изготовления дымоотводной трубы может использоваться :

металлическая труба;
асбестоцементная труба;
огнеупорный кирпич.

Для каждого вида трубы выполняется особая система прохода через крышу, применяются различные виды гидроизоляции, что обусловлено действующими строительными нормативами. Кроме того, важно учитывать вид используемого топлива, так как существует разница в температуре сгорания топлива разных видов.

Прежде чем разрабатывать проект, как вывести дымоход через крышу, домовладельцу следует определиться с используемым видом топлива. В соответствии со СНиП, металлический дымоотвод запрещается устанавливать для печей, которые топятся дровами, торфом, углем. Кроме того, дымоходы таких печей должны оснащаться искроуловителями, выполненными из металлической сетки.

Специалистами рекомендуется выполнять дымоотводы прямоугольного или квадратного сечения – при их монтаже можно использовать готовые прижимные планки примыкания, защищающие стык кровли с трубой. Планки можно подобрать в соответствии с используемым кровельным материалом.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д.

Если ширина дымохода превышает 800 мм (перпендикулярно стропилам, по наружному габариту), то выше по скату требуется выполнить разуклонку.

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);

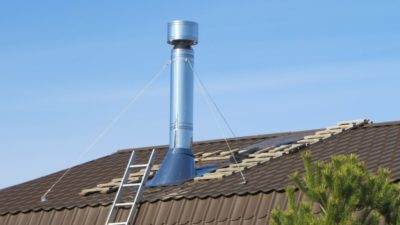

хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
юбка (элемент, защищающий место выхода трубы через кровлю);
кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.
