Как закрыть дымоход на крыше?

Способы герметизации трубы на крыше

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

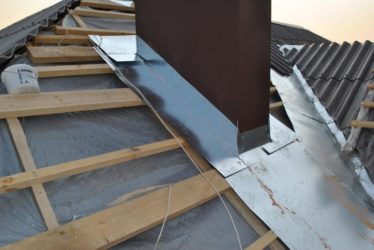

Кирпичная труба на крыше с жесткой металлической кровлей

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения.

• Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
• Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
• Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
• Штробы на трубе герметизируются силиконовым герметиком.
• Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
• Поверх примыканий и «галстука» монтируется кровельный материал.

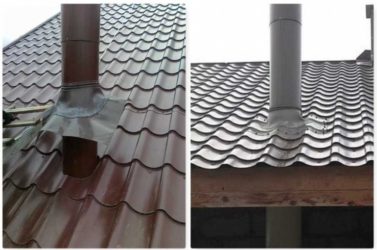

Круглая труба на крыше с жесткой металлической кровлей

1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.

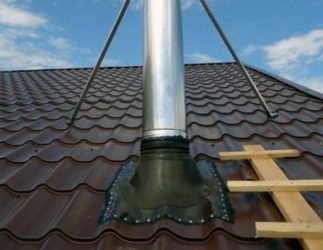

2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш.

   Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С).

Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°С−(+ 250°С) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы.

• В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
• Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
• Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
• Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

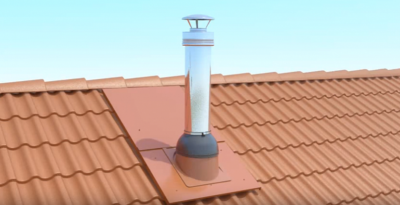

Круглая труба на крыше с кровлей из натуральной черепицы

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

• В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
• В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
• Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

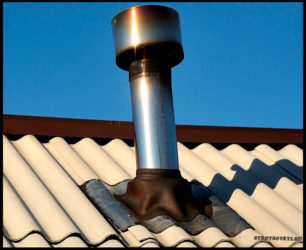

Круглая труба на шифере

При расположении трубы близко от конька, она заделывается в следующей последовательности:

• Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
• В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
• На трубу надевается асбоцементное кольцо.
• Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
• Кольцо при помощи клина устанавливают параллельно скату.
• Края прорези в стальном листе заводят внутрь кольца.
• Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

1. В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
2. На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
3. Полученный промежуток заполняют асбоцементной смесью.
4. После затвердевания смеси цилиндр с ограничительным бортиком убирается;
5. На трубу надевается асбестовое кольцо (см. выше).

Заделка трубы на мягкой кровле

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

Источник: http://roofor.ru/dopolnitelnye-elementy/dymokhod/sposoby-germetizatcii-truby-na-kryshe

Как заделать проход трубы на крыше из профнастила

При правильной укладке профнастила на крышу дома можно гарантированно избежать протечек во время дождей и весеннего таяния снега. По этому критерию можно судить о надежности кровли. Следует помнить, что любая конструкция крыши состоит из множества элементов. В список входят ендовы, фронтальные планки и конек. Однако, исходя из практики, самым рискованным в плане протечек элементом является печная труба.

Несколько десятилетий назад печники справлялись с этой проблемой при помощи утолщения кирпичного дымохода. Однако такая работа требует определенных знаний и навыков, а современные конструкции все чаще возводят из металла. Обычно дымоходы выполняются с круглым сечением. Разобраться, как заделать трубу на крыше из профнастила, поможет простая инструкция.

Причины протечек

Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.

Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.

Если работы выполнены некачественно, возникает множество проблем:

• Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
• Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
• Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
• Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.

Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.

Особенности монтажа

Что необходимо выполнить, чтобы в точках примыкания трубы к профнастилу не возникало протечек? Для этого требуется правильно загерметизировать стыки. Опытные монтажники отмечают, что при решении проблемы важно учесть и расположение дымохода. Чем ближе печная труба расположена к коньку, тем меньше воды попадает на ее стык с дымоходом. Риск протечек в этом случае снижается.

Кроме того, труба, установленная максимально высоко по скату, имеет наименьший участок, расположенный в зоне холодного воздуха. Это позволяет минимизировать образование конденсата, способствующего нарастанию сажи внутри дымохода. Кроме того, если в трубе постоянно образуется конденсат, стенки трубы подвергаются воздействию кислоты, разъедающего металл.

Следует отдельно рассмотреть разные конструкции печных труб, чтобы разобраться как оформить их стык с кровлей из профнастила.

Прямоугольные изделия

Сегодня все больше производителей заботится о том, чтобы стыки кровли и дымоходных труб были надежно защищены от воды. Для этой цели разрабатываются специальные доборные элементы. Они устанавливаются возле ендов, конька, труб. Такие элементы называются фартуками.

Главным назначением фартука является сбор воды, стекающей по дымоходу и кровельным скатам. При помощи таких устройство влага отводится к карнизу в систему стока. Однако в процессе монтажа важно учитывать один важный момент. Нужно позаботиться о правильной гидроизоляции. Как известно, под профнастил следует в обязательном порядке укладывать гидроизоляционную пленку. Не имеет значения, утепляется кровля или нет. Вместе примыкания трубы к кровельному покрытию выполняется разрез для устанавливаемого дымохода. Края разреза оставляются шириной от 50 до 100 мм. В дальнейшем они будут закреплены непосредственно на дымоходной конструкции.

Однако это не все моменты, которые необходимо учесть. В местах соединения необходимо создать усиленный слой гидроизоляции. Поэтому довольно часто под фартук устанавливают специальную ленту. Ее необходимо располагать под фартучными планками, расположенными сверху. Частично лента заходит на профнастил. Схема работы при создании гидроизоляционного слоя должна быть такой:

• сначала ленту наносят на нижний край дымоходной трубы;
• после этого стыки необходимо заделать по бокам трубной конструкции;
• на завершающем этапе обклеивается верхняя кромка дымохода.

Нередко случаются ситуации, когда необходимо провести трубу печки через уже созданную крышу из профнастила. Эту работу можно выполнить довольно просто. Однако необходимо учесть одну тонкость. Нужно, чтобы отверстие для дымохода в кровельном материале было меньше самой трубы на 1,5-2 см. В этом случае дымоход не сможет пролезть. Но для этого кромки профнастила просто надрезают и выгибают.

После монтажа дымохода они будут плотно прилегать к нему. Это позволяет создать дополнительную защиту стыка от протечек. Под профнастил в таком случае обязательно следует монтировать нижнюю планку фартука, а сверху – ленту гидроизоляции.

Примыкание трубы в коньке

Легче всего заделать стык трубы с крышей из профнастила, если она проведена через конек. То повышает надежность соединения. В подобных конструкциях невозможно образование снеговых карманов. Риск появления протечек возникает именно при их наличии. У подобных вариантов имеется и один существенный недостаток – для проведения трубы через верх крыши следует разделить коньковый элемент. Это означает, что под края участков нужно установить две дополнительные стойки. Герметизировать место примыкания можно при помощи фартука. Однако он должен иметь определенную конфигурацию. Изготавливается такой элемент из гладких металлических листов.

Внимание! Часто пространство между профнастилом и фартуком заполняют герметиком на силиконовой основе. Современные производители предлагают потребителю воспользоваться самоклеящимися лентами, которые выполняются из бутилкаучука.

Верхняя зона примыкания между должна герметизироваться стандартным методом – при помощи верхних элементов фартука, заделанных сверху герметиком. Силиконовый состав не боится высоких температур.

Стык трубы и профнастила на скате

Не во всех случаях планировка здания позволяет вывести дымоход через конек кровли. Поэтому выбирается другой путь – сделать отверстие на скате. В этом случае работы по заделке примыкания существенно усложняются.

Основная цель – правильно установить верхний элемент фартука. Поэтому основным правилом является монтаж этого элемента под профнастил.

Внимание! Если верхняя сторона дымоходной конструкции обладает шириной больше 80 см, на нее устанавливается фасонный фартук с разуклонкой. Напоминает такая конструкция волнорез, отводящий воду в разные стороны от дымохода.

Монтаж такого фартука связан с определенными сложностями. Кроме того, в местах примыкания его элементов и профнастила получается две ендовы. Их герметизировать нужно таким же образом, как и ендовы крыши. Это требует установки дополнительных планок и усиления гидроизоляции.

Круглая труба

Многие дымоходные конструкции для печей укомплектовываются круглыми каналами, изготавливаемыми из металлического листа. Такие изделия являются многослойными и дополнительно утепляются. Герметизируется такая труба множеством способов. Стоит разобрать наиболее популярные:

• Проход этих конструкций может герметизироваться битумными производными. Довольно часто для такой цели применяют рулонные материалы.
• Монтаж самоклеющейся ленты. Этот материал имеет фольгированный слой.
• Установка специальных фартуков, изготавливаемых в виде колпаков. Еще они носят название кровельных проходов. Эти приспособления отличаются простотой и надежностью. Их нужно надевать на трубу с круглым сечением и крепить к обрешетке крыши.

Когда под крышей дома располагается жилое мансардное помещение, проход для трубы нужно не только загерметизировать, но и тщательно утеплить. Зазор, образуемый между фартуком и трубой, необходимо закрыть при помощи специальной термоустойчивой прокладки. Ее крепят на плоскость изделия.

Как видно, оборудовать стык крыши из профнастила с печной трубой можно самостоятельно, зная особенности установки различных конструкций. В процессе работы важно следовать технологии. Это обеспечит герметизацию места примыкания.

Как сделать проход в профнастиле без нарушения стропильной системы

Если утепленный кровельный пирог уже выполнен, возникнет немало проблем с проведением через него дымохода. Основная сложность заключается в соблюдении требований пожарной безопасности. При этом нужно сохранить целостность паро- и гидроизоляции.

Конструкция дымохода должна размещаться на некотором удалении от деревянных стропил. Поэтому проход трубы через крышу из профнастила создается в специальном коробе, который состоит из стропил, находящихся рядом с дымоходным каналом. Между ними закреплены две балки. Они размещаются выше и ниже дымоходной конструкции. От поперечных балок и стропильных ног до дымоходной конструкции выбирается в соответствии с нормативами пожарной безопасности. Этот показатель находится в диапазоне от 130 до 250 мм. Он зависит от материала, из которого изготавливается дымоходная конструкция.

Внутреннюю часть короба необходимо заполнить утеплителем с негорючими свойствами. обычно применяется материал высокой плотности, изготавливаемых с применением базальтового волокна. Он обладает низкой гигроскопичностью, в сравнении с обычными утеплителями.

Чтобы обеспечить герметичность крыши, на гидро- и пароизоляцию в месте прохода трубы необходимо прорезать профнастил конвертом. Его края следует закрепить снаружи деревянного короба.

Для вырезания профнастила под трубу в месте, где она будет проведена, следует создать сплошную обрешетку. Благодаря этому получится прочно закрепить нижнюю планку примыкания и кровельный материал около стенок дымоходной конструкции.

Выводы

Выбор способа герметизации стыка трубы и профнастила зависит от формы дымохода и особенностей кровельной конструкции. Создать надежное примыкание можно при помощи фартука (для прямоугольных конструкций) и доборных элементов (для изделий круглого сечения).

Выбор места вывода дымохода тоже имеет большое значение. Чем ниже по скату расположена труба, тем больше скапливается воды на стыках. Это повышает риск протечек. Оптимальный вариант расположения дымоходного отверстия – в коньке крыши или недалеко от него.

Следуя технологии заделывания примыкания трубы и профнастила для определенных дымоходов, можно надежно защитить крышу от протекания. Особенно важно сделать это при наличии утепленной веранды.

Источник: https://2proraba.com/krysha/kak-zadelat-proxod-truby-na-kryshe-iz-profnastila-svoimi-rukami.html

Как обойти трубу на крыше профнастилом?

Надежность водонепроницаемости обеспечивает правильное расположение выхода дымовой трубы на крыше с учетом требований пожарной безопасности согласно СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование».

Конек крыши является оптимальным вариантом для вывода дымовой трубы, так как исключает образование снежных карманов и конденсата. В этом варианте герметизация сводится к заливке силиконового герметика с последующей обшивкой декоративного фартука.

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

• На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
• Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
• Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

Итак, как же происходит процесс?

• Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
• Потом одевают прокладку.
• Для фланца выбирают нужную форму.
• Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

1. Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
2. Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

• Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
• Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
• В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
• Элементы короба (воротник) соединяют способом внахлестку и припаивают.
• При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
• Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями.  Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Смотрите видео о том, как правильно герметизируется труба на крыше.

Источник: https://stroicod.ru/element/truba/na-kryshe-iz-profnastila.html

Труба на крыше из профнастила

Современный кровельный профнастил очень прочен, надежен и имеет длительный срок службы. Специальная форма профиля этого материала, в том числе и наличие у кровельных профнастилов капиллярной канавки, позволяет сделать крыши из профилированного листа практически герметичными.

Но в конструкции любой кровли всегда есть коньки, ендовы и различные примыкания. Особенно часто течи появляются в местах, где выполняется вывод печной трубы через профнастил кровельного покрытия.

Совсем недавно, когда печное отопление имел практически каждый жилой дом, кирпичная дымовая труба на крыше из профнастила имела специальное утолщение, не позволявшее воде стекать по ее стенкам. Но сейчас такое утолщение на кирпичных трубах практически никогда не делается.

Кроме того, при строительстве индивидуальных жилых домов очень часто используют дымовые трубы круглого сечения. Поэтому особую важность приобретает правильная герметизация кровли в месте примыкания трубы к кровле. Большое значение имеет и место, где расположен проход дымохода через профнастил кровельного покрытия.

Где лучше выполнить проход трубы через профнастил?

Правила устройства дымовых и вентиляционных каналов, регламентируются СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». При этом какие-либо требования к месту расположения дымоходов в нормативных документах отсутствуют. Четко и однозначно регламентируется только высота дымовой трубы.

Большинство специалистов считают, что вывод трубы через профнастил лучше располагать как можно ближе к коньку крыши здания. При этом в холодной зоне оказывается наименьшая ее часть, а это значительно уменьшает вероятность появления конденсата при охлаждении дымовых газов. Это явление достаточно неприятно, поскольку в конденсате, образующемся на наружной или внутренней поверхности дымовой трубы, содержаться агрессивные кислоты, разрушающие кирпичную кладку дымоходов.

Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез. Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.

https://www.youtube.com/watch?v=GW-9-hSYxRk

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.

Профнастил вокруг трубы, расположенной на коньке

В случае, когда дымовые и вентиляционные трубы проходят через конек крыши, узел примыкания к ним кровельного профнастила наиболее прост и надежен. При таком расположении труб исключается образование снеговых карманов и сводится к минимуму возможность протечки кровли. Недостатком такого варианта является то, что в этом случае приходится разрывать коньковую балку и устраивать для нее дополнительные опоры.

Главное при любом варианте выхода трубы через крышу — это отвести от нее воду. Для этого применяются специальные фартуки из гладкого металлического листа такого же цвета, как и кровельный профнастил.

Нижняя часть фартука уплотняется с помощью герметика. Очень удобны для герметизации примыканий эластичные самоклеящиеся ленты из бутил-каучука. Верхняя же часть фартука защищается от воды по такому же принципу, как и любое примыкание кровли к стене здания — с помощью верхних планок примыкания.

Профлист вокруг трубы на скате кровли

Очень часто планировка дома не позволяет вывести дымовые и вентиляционные каналы в месте расположения конька крыши. Случай, когда примыкание трубы к профнастилу находится на скате кровли, наиболее сложен в части устройства гидроизоляции.

При таком варианте расположения трубы, особое значение имеет правильная установка верхней части фартука, поскольку по нему необходимо отвести всю воду, стекающую к трубе по расположенному выше скату кровли. Верхнюю часть фартука обязательно заводят под профнастил.

Наиболее сложен узел примыкания в том случае, когда ширина трубы больше 80 см. При такой ширине, в верхней части трубы необходимо устраивать разуклонку, для отвода воды в стороны от центра трубы. Выполнять разуклонку на кровлях из профлиста достаточно сложно. При этом выше трубы образуются две короткие ендовы, которые необходимо выполнять по той же технологии, что и ендовы в плоскости кровли.

Примыкание профнастила к круглой трубе

Большинство современных печей комплектуются многослойными дымоходами круглого сечения из тонкостенных стальных труб. Гидроизоляцию прохода такой трубы через крышу можно выполнить с помощью рулонных гидроизоляционных материалов на битумной основе.

Вместо рулонных гидроизоляционных материалов можно использовать фольгированную самоклеящуюся ленту из модифицированного битума. Самоклеящийся битумный слой защищается силиконовой пленкой, которая удаляется перед наклейкой. Верхний слой фольги хорошо защищает ленту от перегрева и разрушения под действием солнечной радиации.

Для того чтобы защитить вывод трубы через профнастил крыши, можно использовать и специальные фартуки-колпаки. Их еще называют кровельными проходами. Кровельные проходы надевают сверху на трубу и крепят их фартук к обрешетке кровли.

Для компенсации тепловых перемещений, в месте примыкания металлического фартука к трубе оставляют зазор. Его закрывают специальным хомутом с термостойкой прокладкой, который крепится прямо на трубу. Решить задачу, как трубу вывести через профнастил не на коньке, а на скате крыши, поможет другое приспособление.

Изготавливают такие приспособления из силикона или специальной резины. Манжет из термостойкой резины или силикона может менять угол наклона и легко крепится к поверхности профнастила. Место соединения проходки с кровельным покрытием дополнительно уплотняется герметиком.

Как пройти профлист трубой не нарушив стропильную систему и «кровельный пирог»?

Не меньшие проблемы возникают и при проходе дымовых или вентиляционных труб через крышу с уже выполненным утепленным кровельным пирогом. Основную сложность при этом представляет необходимость обеспечения пожарной безопасности с одновременной непрерывностью паро- и гидроизоляции.

Дымовая труба не должна располагаться вплотную к деревянным стропилам. Поэтому проход дымовой трубы обычно выполняется в отдельном коробе, состоящем из двух стропил, расположенных рядом с трубой, и двух балок, закрепленных между этими стропилами ниже и выше трубы. Расстояние от стропил и поперечных балок до дымохода выбирают исходя из требований пожарной безопасности. В зависимости от материала, из которого изготовлена труба, этот размер должен быть от 130 до 250 мм.

Внутренность короба заполняют негорючим утеплителем высокой плотности из базальтового волокна, поскольку такой материал менее гигроскопичен, чем обычный кровельный утеплитель. При этом для обеспечения герметичности кровли, полотна паро- и гидроизоляции в месте прохода трубы прорезают конвертом, края которого закрепляют снаружи деревянного короба.

До того, как вырезать профнастил под трубу, в месте прохода необходимо выполнить сплошную обрешетку. Она позволяет надежно закрепить нижнюю планку примыкания и края профнастила кровельного покрытия возле стенок трубы.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/truba-na-kryshe-iz-profnastila.html

Как просто и эффективно закрыть щель между трубой и крышей: выбираем материал, производим монтаж самостоятельно

Кровельные работы включают в себя много нюансов. Заделка стыков между листами материала, угловые соединения, монтаж конька, снегозадержатели, бортики, выступающие элементы и т.д. Одним из таких проблемных мест является обход дымовой трубы камина или печи.

Не утеплив должным образом зазор между трубой и кровельным пирогом, можно получить массу проблем, связанных с отсутствием тепла. Рассмотрим пошаговый процесс и несколько способов, как закрыть щель между крышей и трубой.

Используем раствор

Если крыша покрыта черепицей или асбестовым шифером, для заделки щели лучше подойдет раствор цемента и декоративный воротник. Хорошая адгезия материалов обеспечит надежную защиту от мостиков холода.

Необходимые материалы и инструмент:

• сухая цементная смесь;
• вода;
• емкость и мастеро;
• декоративный воротник из оцинкованной стали;
• шуруповерт;
• метизы;
• стальной лист;
• стальные уголки.

Пошаговая инструкция применения цементного раствора

Шаг 1. Зазор между кровельным материалом и наружной стенкой трубы обкладываем металлическими уголками, чтобы цемент не просачивался вовнутрь кровельного пирога. Если труба круглая, вместо металла используется резина.

Шаг 2. Через верх надеваем на трубу декоративный воротник, сажаем элемент на саморезы.

Шаг 3. Замешиваем цементный раствор вязкой консистенции. В щель, образовавшуюся между трубой дымохода и декоративным воротником, заливаем раствор и оставляем застывать на сутки.

Шаг 4. Из листа стали изготавливаем отвод для жидкости. Для этого вырезаем отверстие в середине листа, равное размеру декоративного воротника, надеваем на оголовок дымоходной трубы и фиксируем самонарезающими винтами.

Совет! Для надежной защиты зазора от влаги рекомендуется использовать влагостойкий цементный состав с полимерными добавками.

Применяем стальной фартук

Вариант с использованием стального фартука применим на металлических кровлях – из металлочерепицы или профнастила. Изделия изготавливаются в тон кровле, являясь доборными элементами. Перед их установкой по периметру трубы прокладывается гидроизоляция и пристенный профиль. Нижняя полочка укладывается под кровлю и крепится к стропилам. Верхний элемент устанавливается на стенку трубы.

Сверху устанавливается декоративный фартук, состоящий из нескольких элементов, монтируемых внахлест.

Заделываем стык резиновым фартуком

Уплотнительные самоклеящиеся ленты или резиновые фартуки – самое простое и доступное решение для заделки подобных щелей.

Важно! Для устранения широких щелей, стык сначала нужно заполнить монтажной пеной или волокнистым уплотнителем и залить битумной мастикой.

Главным условием установки такого элемента является полная герметизация стыка. Рассмотрим монтаж наглядно на примере пошаговой инструкции.

Что будет если не заделать щель

При выведении печной трубы через крышу, в кровельной системе выпиливается отверстие довольно большого диаметра. И даже когда труба будет вставлена на место, между ней и кровлей останется широкая щель, через которую в подкровельное пространство будут попадать осадки. Чтобы защитить помещение от разрушительного воздействия природных осадков, используются специальные уплотнители или другие материалы для заделки стыка.

Игнорирование данного правила чревато следующими проблемами:

1. Снижение долговечности каркаса. Осадки, проникающие через отверстие, попадают на деревянные элементы каркаса и приводят к преждевременному гниению древесины.
2. Понижение износостойкости кровли. Большинство кровельных материалов изготовлены таким образом, что имеют максимальную защиту от влаги с наружной стороны. Влага, попадающая в не заделанные стыки, попадает на внутреннюю поверхность кровли, постепенно ее разрушая.
3. Уменьшение эффективности теплоизолятора. Если кровельный пирог утеплен натуральными материалами на основе минеральной ваты, то попадающая в утеплитель влага сразу сделает материал бесполезным.
4. Образование сырости в чердачном помещении. Если отверстие с дымовой трубой не защищено изнутри, попадающая в него влага сделает подкровельное пространство сырым. А плесень и образовавшийся грибок могут добраться и до жилых помещений.

Выбранный способ заделки щели зависит от кровельного материала, ширины зазора, формы трубы и других менее видимых факторов. Не игнорируйте утепление дома, оставляя без внимания мизерные на первый взгляд щели. Все эти мелочи летом превращаются в мостики холода зимой, а если просуммировать площадь незаделанных мизерных щелочек, вы получите довольно внушительный источник сквозняка. Успешного утепления!

Источник: https://kursremonta.ru/krovlya/kak-prosto-i-effektivno-zakryt-shhel-mezhdu-truboj-i-kryshej-vybiraem-material-proizvodim-montazh-samostoyatelno

Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли

Монтаж дымовой трубы в целом не составляет сложностей, однако есть некоторые места, к примеру, проходы через перекрытия, что могут вызвать сложности при отсутствии опыта. Важно помнить, что при установке дымохода следует обеспечить должную гидроизоляцию.

Заделка щели между трубой и крышей

Как бы плотно к крыше не была размещена труба, щель все равно будет присутствовать. В дождливую погоду осадки будут попадать во внутренние слои кровельного пирога и наносить непоправимый урон. Именно поэтому заделка зазоров между трубой и крышей – это важный этап возведения дымохода, которым не стоит пренебрегать.

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

Оцинкованный проход для дымохода

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Заделка щелей на шиферной кровле

При необходимости заделать щель на шиферной крыше используется асбестоцементная смесь. Технология процесса такова:

1. Вырезается круглое отверстие в стальном листе, что применяется для отделки конька.
2. На трубу надевается кольцо листового асбоцемента.
3. Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, что разводятся в пропорции 1 к 2.
4. Также необходимо залить асбестоцементным раствором щель между трубой дымохода и листом шифера. Для этой цели можно изготовить временный ограничитель из картона.

Вернуться

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Проход через металлочерепицу

Для того чтобы произвести гидроизоляцию, необходимо:

1. Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
2. Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
3. Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Вернуться

Варианты гидроизоляции битумной крыши

Для гидроизоляции дымовой трубы, что возвышается над битумной кровлей, используется самоклеющаяся лента Вакафлекс. Этапы выполнения работы следующие:

1. Изготовление разделки из кровельной ленты Вакафлекс.
2. Прижимание разделки футляром из трубы.
3. Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Вернуться

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит следующим образом:

1. Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
2. Одеть Мастер Флеш на трубу.
3. Под основание подложить прокладку.
4. Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
5. Прикрепить основание к крыше из профнастила шурупами.

Заделка щели на профнастиле

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Способы заделки проходов через перекрытие
Для чего производят заделку щелей, что образуются в результате прохода дымохода через кровлю, и какими способами можно заделать щель между трубой и крышей из шифера, черепицы, профнастила и битума

Источник: vseotrubax.com

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

• Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”).
• Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
• Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
• Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Источник: https://trubyisantehnika.ru/%D0%B3%D0%B5%D1%80%D0%BC%D0%B5%D1%82%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D1%8F-%D1%82%D1%80%D1%83%D0%B1%D1%8B-%D0%BD%D0%B0-%D0%BA%D1%80%D1%8B%D1%88%D0%B5-%D0%B8%D0%B7-%D0%BF%D1%80%D0%BE%D1%84%D0%BD%D0%B0.html
