Какой кирпич лучше для трубы на крыше?

Кирпичная труба для дымохода: правила определения высоты, расчет и установка

Высота кирпичной трубы над кровлей либо коньком обычно просчитывается перед укладкой дымохода. Если он расположен от конька на расстоянии 1,5 м, то его допустимая высота составляет от 0,5 м. Дымоход выравнивается относительно наибольшей высоты конька крыши на расстоянии от 3 м. Следует еще на этапе проектирования определиться с тем, какую высоту он будет иметь, а также какой кирпич будет для него использован.

Выбор оптимальной формы дымохода

Цилиндрическая форма трубы является наиболее приемлемой, поскольку она позволяет соблюдать строгий регламент при укладке дымохода из кирпича и при его эксплуатации. Для трубы из кирпича должен быть подобран оптимальный размер сечения. Зачастую оно бывает квадратным, но неравномерность прогрева в углах канала зачастую приводит к неминуемым разрушениям из-за теплового расширения материала для кладки дымохода. Естественная тяга, возникающая в результате неравномерного прогрева, всегда двигается вверх по спирали.

//www..com/watch?v=1HvBCY7HHtU

Форма печной трубы из кирпича, минимально противодействующая естественной тяге, представляет собой цилиндр. В любом случае дымоход прямоугольной формы способен привести к возникновению сопротивления, вызванного завихрениями. Это будет сопровождаться дополнительным возникновением гари с сажей. Для каминов либо печей в бане или доме этот эффект расценивается нормально, так как завихрения помогают снимать тепло с выхлопа.

Специалисты не рекомендуют проводить эксперименты при обустройстве кирпичного дымохода для газового котла: требования предполагают исключительно цилиндрическую форму трубы. Экономичность работы современных котлов позволяет разогревать их за максимально короткое время, переводя в щадящий режим работы. В печи не только сжигается большое количество топлива при подаче кислорода, но и отводятся продукты сгорания.

Слишком узкое сечение кирпичного дымохода не позволит обеспечить экономичное функционирование системы котельного отопления. Владельцы загородных домов с каминами или печами в целях экономии не стремятся монтировать трубы, рассчитанные по техническим проектам.

Разновидности труб для печей и каминов

Различают следующие виды печных труб:

1. Насадные трубы кирпичные — это массивные объекты, опирающиеся на кладку печки, выкладывать их требуется толщиной не менее, чем в полкирпича.
2. Коренные трубы — это отдельностоящие конструкции в виде стояков, выполнять их следует из асбестоцементной трубы диаметром 15-20 см.

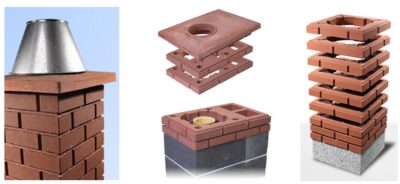

3. Сборные трубы — это отдельные блоки, изготовленные из жаропрочного бетона.
4. Стеновые трубы — это конструкции, смонтированные в капитальной несущей стене, что позволяет экономить пространство в комнате.

Печная труба, встраиваемая в несущую стену, должна располагаться в самом доме. Специалисты не рекомендуют производить установку дымоходов в наружных стенах, поскольку воздух с улицы будет вызывать охлаждение дымового газа, а также понижать тягу. В результате это приведет к образованию конденсата внутри канала.

Получение высокого КПД от печи, имеющей такой тип трубы, не является возможным. Если иной способ расположения стеновой печной трубы не предусмотрен, проводятся соответствующие виды работ по обустройству пилястра с выступом, выходящим вовнутрь помещения. Монтаж осуществляется с выдержкой требуемых расстояний от дымохода до наружной стены:

• 2,5 кирпича (от 20 до 30 — 650 мм);
• 2,0 кирпича (от 20 и выше — 510 мм);
• 1,5 кирпича (от 20 и ниже — 380 мм).

Расположение печной трубы определяется строго по вертикали без отступов внутри. При наличии увода в конструкции, его размеры не должны быть больше 1 м. Кирпичная труба зачастую имеет внутри сечение, составляющее не меньше 140х140 мм. Нормальная тяга дымовой трубы достигается за счет высоты трубы, равной не менее 5 м. Если она меньше 5 м, тяга обеспечивается с помощью дефлектора-диффузора.

Оборудовав свой дом печным и каминным отоплением, следует монтировать 2 дымохода. Разная тяга одного из очагов способна привести к задымлению. В деревянном доме в местах, где есть примыкающая печная труба из кирпича, предусматривается утолщение в 1-1,5 кирпича. Легковозгораемая конструкция возле печной трубы должна быть закрыта от нее асбестоцементными либо металлическими листами.

Труба, исключающая занос дымохода снегом, должна располагаться выше кровли на 0,5 м. Для предохранения торца оголовка трубы применяется металлический колпак или окантовка из стального листа. На участке выхода печного дымохода монтируется узел прохода через кровлю, позволяющий исключить распространение влаги на чердаке. Узел прохода можно оборудовать из листа стали самостоятельно.

Подготовка к монтажу дымохода из кирпича

Дымоход из кирпича своими руками может быть возведен при наличии следующих приспособлений, инструментов и материалов:

1. Отвес.
2. Кельма.
3. Правило.
4. Уровень.
5. Мастерок.
6. Молоток-кирка.
7. Железо листовое.
8. Асбестоцементная плита.
9. Кирпич простой и огнеупорный.
10. Глино-песчаный кладочный раствор.

//www..com/watch?v=uG6-2qNHubI

Многих новичков интересует вопрос, из какого кирпича следует возводить дымоход. Кладка обычно осуществляется из шамотного, красного и подового кирпича. После подготовки к проведению всех работ своими руками требуется проверить наличие всех инструментов и материалов, включая средства защиты и спецодежду. После этого следует переходить к изучению конструкции дымохода в доме, включающей следующие элементы:

1. Шейку.
2. Оголовок.
3. Стояк.
4. Колпак из металла.
5. Дымовую задвижку.

Труба для камина из кирпича укладывается с использованием раствора, приготовленного по инструкции. Чтобы изолировать трубу от деревянной конструкции, можно воспользоваться асбестоцементной плитой. Кладка из кирпичей не должна иметь щелей по всей высоте конструкции трубы. Для этого следует наносить состав для кладки небольшим слоем на поверхность кирпича, смоченного в воде. Класть кирпич следует скользящим движением, делая нажим в направлении шва по вертикали. Если кирпич не был установлен на место правильно, его потребуется снять, а затем повторить всю операцию.

Выбор сечения трубы для печи

Специалисты не рекомендуют простукивать керамический кирпич дополнительно для того, чтобы он встал на место. В процессе простукивания происходит образование воздушного пространства, влияющего на тягу дымового газа. Если требуется уложить 4-6 рядов кирпичей изнутри трубы, то кладка дымохода из кирпича протирается влажной тряпкой, а все швы затираются. Шов кладки обычно составляет в горизонтальном направлении 0,5 см, а по вертикали — 1 см.

Форма кирпичного дымохода для металлической печи или камина влияет на уровень гидравлического сопротивления в трубе, поэтому ее поперечное сечение может быть в виде прямоугольника или квадрата. Оптимальный вариант представляет собой круглая форма дымохода, но выложить его из кирпича своими руками довольно трудно.

Печная труба не должна иметь повороты и наклоны, поскольку эти виды элементов приводят к созданию дополнительного сопротивления воздуха. Если нельзя обойтись без поворота, его несложно оборудовать под углом 60 °. Кладка трубы предполагает обустройство оголовника, выполняемого в 1 кирпич. Выкладка верхней части осуществляется на цементно-песчаный раствор.

От выбора сечения должен зависеть уровень теплоотдачи печи или камина. Сечение может находиться в пределах 260х260 мм. К примеру, если выбранное сечение составляет 130х130 мм, то теплоотдача равна 3,5 кВт, а при сечении 130х250 мм — более 3,5 кВт. Выбирать очень большое сечение трубы для котла, печи или камина не следует, поскольку при этом теряется эффективность отопления, что приводит к уменьшению теплоотдачи.

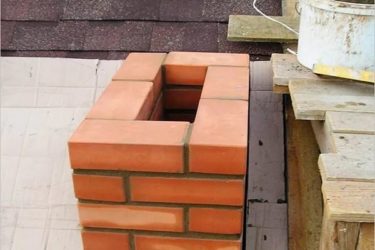

Как выложить трубу из кирпича

Трубу из кирпича кладут так же, как печь или камин, при этом может использоваться кладка в 4, 5 или 6 кирпичей. Проводить кладку трубы на чердаке следует по маячку. Перед проведением работ выкладываются только 2-3 первых ряда, а затем отпускается отвес с уровня крыши на какой-либо угол кладки. Далее забиваются 2 гвоздя: в место расположения отвеса и в шов угла кладки, по которому ровнялся отвес. Гвозди соединяются шелковой нитью. Проводить кладку следует, ориентируясь на контрольный угол. Он должен быть проверен специальным угольником через каждые 3-4 ряда.

Раствор для кладки трубы, располагающейся выше, чем кровля, может быть не цементно-песчаным, а глино-цементным. Это позволяет сделать конструкцию более прочной. В использованный для кладки печи глино-песчаный раствор следует добавить цемент и воду в соотношении 1:10. Весь состав необходимо тщательно перемешать с помощью строительного миксера.

Оголовок печной трубы представляет собой больше декорацию, поэтому его можно не выполнять. Если пришлось сделать его, то менять внутреннее сечение при этом не следует, иначе изменение может привести к завихрению дыма из печи в канале. Для предохранения трубы от атмосферных осадков в верхней ее части устанавливается колпак, изготовленный из оцинкованного железа. Эта защита должна исключать попадание влаги в канал.

Высота дымохода должна определять безопасность эксплуатации печи или камина. Если в процессе применения газового котла дымоход является дымоотводящим каналом для продуктов сгорания при низких температурах, то кирпичный дымоход для твердотопливного котла не должен допускать каких-либо ошибочных параметров. Если расчет сделан неверно, то возникает вероятность отравления продуктами сгорания твердого топлива. Вместе с тем несгоревшие фракции либо фрагменты загоревшейся сажи могут спровоцировать пожар.

Как сделать расчет параметров дымохода?

Правила, которых необходимо придерживаться при определении высоты трубы для дымохода, должны обеспечивать безопасность работы всей системы отопления. Котел, как отопительный прибор, может быть газовым либо твердотопливным. Начинать проектировать дымоход следует с расчета рабочих параметров отопительной системы, все факторы которой должны учитываться.

Поскольку применяемое топливо в печи либо камине может быть разным (дрова, паллеты, торф или газ), владелец дома с отопительной системой должен узнать у специалиста о том, какой котел ему лучше использовать для обогрева. При этом важно знать мощность, тип радиатора. Если при большом числе возникающих вопросов какой-либо момент будет упущен, то это может привести к отрицательным последствиям в процессе эксплуатации отопительной системы.

Многим начинающим строителям свойственно заблуждаться в том, что все дымоходы являются одинаковыми. Если в доме установлен газовый котел, то для него не предусматривается кирпичный дымоход на крыше, который подходит только для печей или каминов, работающих на твердом топливе.

Любой котел для отопления помещений имеет рабочие параметры, на которые оказывает влияние высота дымохода. Это может повлиять на конечный результат эксплуатации оборудования. Котел находится под влиянием размера сечения трубы, через которую должны проходить продукты сгорания. Этот параметр в максимальной или минимальной степени обеспечивает отопительную систему естественной тягой.

Твердотопливный котел или дымоход печи может потребовать дополнительных вычислений и замеров, что обусловлено использованием нескольких приборов в котельной с одним каналом для отвода дыма. Самодеятельность в этом случае может приводить к непредвиденным результатам работы отопительной системы либо к опасным последствиям.

Универсальной для любого вида топлива системы отопления не существует, поэтому котельное оборудование является типовым решением. Поэтому у застройщиков и владельцев домов возникает большое количество трудностей при выборе типа отопительной системы.

Какую высоту должна иметь кирпичная труба

Перед тем как выложить дымоход, следует особое внимание обратить на его высоту. Это связано с выходом продуктов сгорания из безопасного канала в окружающую среду. Если этой высоты будет недостаточно, чтобы газы могли безопасно охлаждаться и смешиваться с воздухом, то может возникнуть очень опасная ситуация, связанная с отравлением продуктами сгорания топлива или пожаром.

В процессе эксплуатации печного оборудования потребуется изучить физический процесс, обусловленный появлением тяги. При перемещении тяжелого воздуха вверх возникает физическая тяга, зависящая от объема теплого воздуха. Чем он больше, тем большей является тяга в кирпичном дымоходе, высота которого зависит от общего объема трубы.

Большое увеличение теплопотерь может возникнуть из-за несбалансированной естественной тяги, так как выхлопу будет мало времени для осуществления теплообмена с внутренним каналом. Этот момент является очень важным для отопительных систем, оборудованных печами и каминами, которые работают на твердом топливе.

К примеру, если высота дымохода составляет 4 м, то и остывать он будет быстрее. Чем более высоким является дымоход, тем больше будет естественная тяга. Высокая труба начинает остывать быстрее, чем низкая, что создает воздушную пробку из прохладного газа, имеющего большой объем, препятствующий тяге. Другим явлением, вызванным злоупотреблением высотой трубы, может оказаться скопление конденсата.

Специалисты рекомендуют всегда определять высоту и сечение дымохода в процессе его проектирования. Для этого используются соответствующие программные продукты, разработанные на основе законов термодинамики.

Не следует относиться с пренебрежением к такому важному этапу возведения печи или камина, как просчет высоты кирпичной трубы. Всегда необходимо доверять правильный расчет профессионалам, чтобы обеспечить безопасное использование системы отопления благодаря оптимальным значениям высоты, диаметра и типа применяемого материала для обустройства дымоходов под котлы различного объема. Эти показатели основаны на сложных законах термодинамики, аэродинамики и материаловедения.

//www..com/watch?v=f2rClF3ktAE

Источник: https://kubkirpich.ru/pechi/vysota-kirpichnoj-truby.html

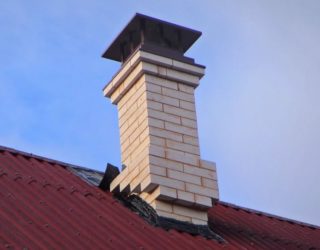

Кирпичный дымоход на крыше

Правильно установленная печная труба из кирпича помогает не только усилить тягу и сделать процесс горения более продуктивным, но и отвести дымовые газы на безопасную высоту. Важно помнить, что кирпич для трубы должен быть высокого качества, чтобы возведенный дымоход на крыше прослужил долго и не разрушился под влиянием негативных внешних факторов. Чтобы кладка была ровной и соответствовала заданным параметрам, нужно предварительно составить план, чертежи, произвести расчет материала.

Общие правила

Установку кирпичного дымохода на крыше дома необходимо планировать заранее. Поэтому помимо обустройства печки или камина, следует детально продумать, как вывести дымовую трубу на улицу.

По правилам печь возводится на том участке, где фундамент надежно укреплен, ведь у печной конструкции внушительный вес и, если основание под него не предусмотрено, есть риск того, что фундамент не выдержит нагрузки.

Поэтому составляя план и чертеж, важно предусмотреть, что в месте, где будет установлена печь и идти проход через крышу, кровля не должна содержать густо расположенных стропил и балок. Кроме этого, на участке расположения дымовых труб запрещено прокладывать коммуникации.

Эффективность функционирования печного дымохода на крыше прямо зависит от ее длины и прямизны. Тяга обеспечивается намного лучше, если выполнить прямой дымоход достаточной длины. Однако такое устройство менее производительно. Поэтому чтобы обеспечить хорошую тягу в любой разновидности конструкции, важно разместить трубу как можно ближе к коньку, что обеспечит всесторонний обдув дымохода. Немаловажным этапом обустройства дымоотвода является его защита от конденсата. Для утепления предпочтение отдается оцинкованному железу и базальной вате.

Если опыта в возведении кирпичной трубы на крыше нет, ознакомиться с важными моментами поможет видео: www..com/watch?v=rep3bmz6z0M.

Особенности вывода дымохода через крышу

Установка трубы на кровле — ответственная работа. Однако, помимо правильного формирования выхода и кладки порядовки важно выполнить еще такие задачи:

Безопасность конструкции зависит от соблюдения противопожарного зазора.

• Обеспечить в помещении, расположенном вокруг дымохода, надежную влагозащиту. Поэтому без гидроизоляции не обойтись, в противном случае помещение будет постоянно мокнуть от дождя или талых вод.
• Сделать трубу пожаробезопасной. Если дымоход выстроен из горючих материалов, в обязательном порядке оставляется противопожарный зазор размером 15—25 см. В случае когда основа изготовлена из пожаробезопасных материалов для зазора достаточно 2—3 см.

Немаловажным этапом является крышная разделка прямоугольной трубы. Для разделки кирпичной конструкции через металлочерепицу используются специальные элементы, такие как металлический фартук, галстук, профиля. Обязательно осуществляется герметизация. Место стыка можно замазать специальным герметиком либо обклеить обход самоклеящейся битумной пленкой.

Какой должна быть высота от конька?

Правильный расчет высоты дымохода обеспечивает хорошую тягу при горении. Требования к длине трубы такие:

Если трубу относительно конька расположить правильно, то она будет выполнять свою функцию оптимально.

• Дымоход возведен на удалении в 1,5 м от конька. Край трубы должен выступать выше крыши минимум на полметра.
• Удаленность 1,5—3 м. Край дымохода устанавливается с коньком на одном уровне.
• Удаленность более 3 м от конька. Конструкция возводится ниже него на 10°.

Как выполнить расчет?

Чтобы правильно возвести кирпичную трубу на крыше, необходимо рассчитать 2 главных параметра:

• Сечение. Используется формула: квадрат требуемой величины = 4*объем газов / Пи*скорость движения газов в трубе. Избежать сложных расчетов поможет таблица: prntscr.com/lar2nj.
• Высота печной трубы. Определяется исходя из места ее расположения относительно конька. Основные требования представлены на рисунке: prntscr.com/laqyv4.

Этапы работы

При монтаже конструкции необходимо использовать асбест.

Кирпичную печную трубу необходимо установить на прочное основание, монтаж выполняется с применением таких материалов:

• цемент;
• кирпич;
• лист асбеста;
• герметик.

В месте присоединения дымохода монтируется изоляционный слой из листа асбеста. Каждая последующая порядовка кладется в шахматном порядке по отношению к предыдущей. Важна тщательная заделка и расшивка швов. В месте, где дымоход переходит из потолка на крышу, кладка уплотняется, так как внешний диаметр конструкции увеличивается, при этом сечение внутри газохода равно его длине.

Когда дымовая труба будет подходить к крыше, дополнительно устанавливаются опоры, главная задача которых — укрепление несущей конструкции. Немаловажно правильно обустроить выход дымохода на кровлю. Для этих целей используется металлический фартук. Над крышей допустимо расположить минимум 9 рядов кладки. Для защиты дымоотводной конструкции от природных осадков в виде снега или дождя используется оголовок, который крепится на верху дымоходного канала. Соблюдая эти несложные правила, удастся возвести крепкий, надежный и функциональный кирпичный дымоход на крыше.

Источник: https://EtoKirpichi.ru/vozvedenie/dymootvod/kirpichnaya-truba-na-kryshe.html

Кладка печной трубы из кирпича – пошаговая инструкция с видео и фото материалами

Кирпичный дымоход является важнейшим элементом печной отопительной системы. Он отводит продукты горения и создает тягу для поступления свежего воздуха в топку обогревательного устройства. Кладка печной трубы из кирпича — сложный строительный процесс. Он требует определенных навыков и познаний.

Какие бывают кирпичные дымоходы — требования, размер, конфигурация

Есть три типа печных труб.

1. Насадная конструкция. Она продолжает печь. Такой дымоход монтируется на бетонной трубе, зафиксированной на перекрытии. Его плита армируется и должна иметь толщину не меньше 5 см.
2. Коренная конструкция. Для нее сооружается отдельный фундамент. Применяется коренная труба редко и лишь в тех случаях, когда сделать дымоход другого типа не получается.
3. Стенной отводящий канал. Он сооружается во внутренних несущих стенах из кирпича либо камня.

Иногда строительство стенного дымохода осуществляется в наружной несущей стене. Тогда необходимо осуществить дополнительные работы:

1. Утолщить стену изнутри (в виде пилястры) на участке, где будет проходить труба.
2. Пресечь переохлаждение дымохода, оно понизит тягу вследствие конденсации пара. Для этого надо выдержать нужное расстояние от трубы до наружной плоскости несущей стены.

Что нужно учесть при сооружении печной трубы

Кладка трубы должна осуществляться так, чтобы между ней и внешней стороной несущей стены оставалось достаточное расстояние – смотрите таблицу с размерами.

Толщина внешней стены в кирпичах	Промежуток в кирпичах
2	1,5
2,5	2
3	2,5

Дымоходы запрещено выкладывать по углам комнат и на участках, на которых пересекаются стены. Если здание жилое, толщина стенок трубы должна быть не менее 10 сантиметров. Следует обеспечить полную герметичность конструкции, она не должна пропускать продукты горения.

Часто дом делается из бетона, шлако- и пеноблоков, силикатной разновидности кирпича. В этом случае участки стен, по которым будет проходить дымоход, нужно класть из красного кирпича. Их толщина минимально должна составлять 12 см. Это требование касается и простенков, перегородок между отводящими дым каналами.

Смотреть видео

Перед тем, как выложить печную кирпичную трубу своими руками, следует учесть противопожарные нормы:

• промежуток от наружной плоскости дымохода до стен из огнеопасных материалов должен минимально равняться 40 см.
• на участках прохода дымоотвода сквозь перекрытия надо сделать утолщения (опушку).

Дымоходный канал по всей его протяженности следует собирать так, чтоб размеры его внутреннего пространства были постоянными.

Высота конструкции

Вертикальная протяженность трубы более всего влияет на эффективность тяги. Грамотно сооруженный дымоход должен обладать высотой не меньше 5 м. Большое значение имеет и высотный перепад меж плоскостью крыши и оголовком трубы.

1. Верх дымоотвода должен быть на одном уровне с коньком. Либо немного возвышаться над ним при удалении от него не более 3 м.
2. Если кровля плоская, то дымовой отвод должен над ней возвышаться не меньше чем на 1,2 м.
3. Расстояние от колосника печи до трубного устья должно составлять не меньше 5 м.
4. Высота дымохода над кровлей зависит от точки его выхода относительно конька либо парапета. Эта величина варьируется от 0,5 до 1,5 м.

Сечение сооружения

Габариты дымохода должны быть не меньше, чем сечение отводного патрубка печки. Определять размеры дымового канала сооружения надо, исходя из тепловой отдачи обогревательного прибора.

Величина поперечного сечения канала должна соответствовать объему идущих по нему продуктов горения и составлять не меньше:

• 13×13 см для печек с тепловой отдачей до 3,5 кВт;
• 13×25 см для аналогов с теплоотдачей больше 3,5 кВт;
• под русскую печь, обладающую большим порталом, следует сложить своими руками кирпичную трубу сечением 26×26 см.

Какой кирпич лучше использовать

Качественная работа по кладке трубы возможна лишь с использованием наилучших материалов.  Для сооружения дымоотводной конструкции применяются тщательно обожженные красные полнотелые печные кирпичи. Подойдут для работы и огнеупорные шамотные блоки. Марка материала должна быть не меньше М-200.

Когда кладется своими руками печная труба из кирпича, выбирать надо ровно окрашенные блоки, имеющие четкие кромки. В этом случае их можно будет класть на минимальный слой раствора. Блоки должны быть одинарными, то есть иметь размеры 25×12×6,5 см.

При выносе дымоотвода на кровлю можно использовать одинарные и двойные силикатные кирпич марки М-150. У них высокий уровень морозостойкости.

Какой раствор применяют для кладки

При работе печник может использовать разные кладочные смеси:

1. Для укладки красного кирпича применяется глиняно-песчаный раствор. Его пропорции 1:2. Если глина очень жирная, то песка добавляется 3-4 объемные доли.
2. При установке огнеупорных блоков замешивается кладочный раствор из огнеупорной глины, шамота и песка. Пропорция смеси 1:1:2.
3. Для монтажа дымохода на чердаке можно использовать цементно-известково-песчаную смесь в соотношении 1:1:2.
4. Для оголовка на крыше можно применить цементно-песчаную смесь в пропорции 1:2.

Раствор для кладки печного дымоотвода после его перемешивания с водой должен иметь сметанообразную консистенцию.

Правила кладки

Поперечное сечение конструкции должно быть кратно размерам кирпичей. Толщина наружных трубных стен насадных конструкций должна быть не менее полкирпича. Толщина внешних стен низа коренных сооружений для большей устойчивости должна равняться целому кирпичу с переходом вверху в половину блока.

Воздушные каналы внутри сооружения следует размещать в вертикальном направлении. Нельзя монтировать боровы по горизонтали на уровне перекрытий чердачка. Этого требуют правила пожарной безопасности.

Каждая печка должна оборудоваться своим дымоходом. Редко проект разрешает подключать к одному каналу два обогревательных прибора. Они должны иметь одноуровневое расположение, с высотной рассечкой от 75 см и больше.

Смотреть видео

При монтаже двух отопительных приборов (или печки и вытяжной сети) два канала можно соединять в одном стояке. Их размеры остаются теми же. Однако монтаж двухканального дымоотвода с сечением каналов полкирпича на полкирпича делается неполномерными блоками. В каждый ряд кладется пять цельных и две ¾ кирпича. В этом случае достигается надежная перевязка кладки.

Монтаж двойной конструкции (дымоход и вентиляционный ход) с размером каналов половина на цельный блок, производится восемью кирпичами. Если его осуществлять при чередовании четных и нечетных уровней, нельзя будет связать разграничивающую перегородку с кладкой наружной стены. Поэтому чередование надо делать через три ряда.

Первый уровень монтируется из восьми цельных блоков. Во второй кладутся пять целых и четыре ¾ блока.  При такой раскладке увеличивается надежность конструкции.

Конструктивные особенности и отделы трубы

Перед тем, как начинать кладку печной трубы из кирпича своими руками, следует изучить ее конструкцию:

1. Первая часть дымохода — это нижняя шейка сооружения. Она ставится на плечах. В нее монтируется задвижка. При монтаже шейки кирпичи перевязываются.
2. На расстоянии 5-6 уровней кирпича от потолка укладывается распушка. Это расширение идет до чердака.
3. Часть устройства, выкладываемая своими руками в подкровельном помещении, называется стояком. Он идет до основания крыши.
4. От кровельного покрытия выкладывается выдра. Она расширяется по всем сторонам минимально на 10 см. Данный элемент прибора не дает попадать осадкам внутрь дома.
5. Далее выкладывается шейка. Ее габариты такие же, как и у основного ствола трубы.
6. Затем размещается оголовок. На нем монтируется дефлектор, защищающий дымоотвод от осадков.

Этапы и процесс кладки печного дымоотвода из кирпича

У вас на руках должна быть схема дымоотвода с ее порядовкой. По ней вы и должны осуществлять строительство.

Смотреть видео

Вот пошаговый процесс кладки печного дымоотвода:

1. Приготовьте инструментарий, материалы и раствор.
2. Сделайте замеры до шибера и распушки.
3. Начинайте класть блоки (толщина раствора должна быть 5-10 мм) трубы от печки. Ровность всех рядков проверяйте уровнем по всем плоскостям. Через 3-4 уровня чистите канал от лишнего раствора.
4. В точке монтажа шибера зафиксируйте рамку. Она не должна нарушать положение верха кирпичей. Поэтому вырежьте в них углубление по габаритам рамки.
5. Продолжайте возведение конструкции до уровня распушки. Рассчитайте число рядов, которые надо будет выложить до доведения распушки до необходимой величины. Учтите, что за один ряд периметр трубы становится больше на ¼ ширины блока. Распушка должна плотно сопрягаться с балками перекрытия. Когда они расположены на удалении от дымоотводного сооружения, сделайте упорные рамки.
6. Далее по порядовке монтируйте распушку. Ее можно сделать квадратной или прямоугольной.
7. За просчитанное число рядков переходите с распушки к основным габаритам стояка. Доведите его до кровли.

Как сделать отверстие для печного дымоотвода в кровле

Габариты отверстия в кровельном покрытии следует рассчитать точно. Выложив дымоход до крыши, при помощи отвеса и молотка с гвоздем отметьте угловые размеры сооружения на кровле. Делайте это со стороны чердака.

Соедините карандашом пробитые гвоздем дырки. Так у вас получится прямоугольная проекция сечения конструкции на поверхность кровельного покрытия. Потом отсчитайте от всех сторон фигуры по 10 см и начертите внутри него маленький прямоугольник.

Соедините углы фигур и вырежьте меньшую из них, выпилив покрытие по чертам, соединяющим углы. Полученные четыре полоски отверните по прислоненной доске. Делайте это так, чтоб они чуть-чуть не дошли до вертикали. Тогда кровельное покрытие плотно прижмется к стенке дымоходного приспособления.

Оставшиеся незащищенными треугольные промежутки меж полосками по углам дымохода замажьте внутри раствором, прислоняя к ним кирпичи. То же сделайте снаружи.

Размещение дымохода над кровлей

На уровне кровельного покрытия начинайте монтировать выдру. Инструкция говорит о том, что класть ее труднее, нежели распушку. Сооружение расширять надо аккуратно и постепенно. Принимая во внимание скатный уклон. При кладке своими руками дымоотвода из кирпича, требуется увеличить устойчивость сооружения. Поэтому замуруйте в выдру стальные пластинки и зафиксируйте их к стропилам.

Подпилите торцы блоков. Так вы уменьшите щели меж выдрой и кровлей. Можно сделать и по-другому: меж низом трубного элемента и облицовкой крыши поставьте листовой металл. Он не даст просачиваться осадкам на стропила и в чердачное помещение.

Монтаж дымохода завершается обустройством оголовка и установкой на него дефлектора.

Заключение

Смотреть видео

Кладка трубы из кирпича своими руками — сложный и трудоемкий процесс. Перед ним необходимо осуществить расчеты и составить схему сооружения. Осуществляя кладку, надо точно ее придерживаться и соблюдать все правила строительства.

Записи по теме:
(3 5,00 из 5)
Загрузка…

Источник: https://trubanet.ru/truby-dlya-otopleniya/kladka-pechnojj-truby-iz-kirpicha.html

Кладка кирпичной дымоходной трубы

В этой статье мы обратим внимание на сложные моменты кладки дымоходной печи из кирпича. Наша продукция (дымники, кожухи) защищает оголовок трубы от разрушения, но надёжно работает только тогда, когда сама труба выложена правильно.

Самым надежным дымоходом станет труба из красного обожженного и полнотелого глиняного кирпича, выложенная при помощи пористого и теплого известкового раствора. Швы такого дымохода дышат внутри, не запотевают, хорошо пропускают воздух, обеспечивая тем самым долгий срок службы кирпичной трубы.

Привычный многим цементно-песчаный раствор не годится для кладки дымоходных труб под кровлей. Он сравнительно легко трескается от перепадов температуры, не пропускает воздух и очень плотен. Из-за того что раствор запотевает, образуются потеки, которые при смешивании с сажей проникают сквозь швы печных стенок и портят побелку, а также издают неприятный запах. Вместо извести в раствор может добавляться глина. А вот оголовок трубы (над кровлей) часто выкладывают с помощью цемента и это правильно.

Эффективность трубы зависит от силы тяги, которая, в свою очередь, зависит от высоты дымохода.

Минимальная высота должна составлять 5 м. Чем ближе головка изделия расположена к коньку крыши, тем больше высота дымохода и тем меньше сама головка. Тяга в дымоходе создается потоками воздуха, идущими снизу вверх. Такое движение воздушных масс создает небольшое разрежение, и в стояке конструкции возникает тяга.

Схема кирпичного дымохода и основные термины

Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:

1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода.

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

• область дымохода выше кровли выкладывается на цементно-песчаную смесь;
• кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Устройство фундамента дымохода

Отдельный фундамент требуется только для труб, относящихся к группе коренных. Например, фундамент под дымовую трубу котельной.

Фундамент кладётся аналогично фундаменту под печь, теми же способами и с учётом таких же требований.

А собственно монтаж дымовой трубы котельной осуществляется согласно предварительно рассчитанной порядовке.

Кладка печной конструкции

Дымовой канал печи не может быть меньше 130х130 мм. Такое сечение дымохода соответствует печи, имеющей теплоотдачу до 3500 Вт. Для печей большей мощности сечение дымохода должно быть 260х260 мм. В зависимости от размера сечения дымового канала, кладку ведут несколькими способами:

1. «Четверик» – в 4 кирпича.
2. «Пятерик» – в 5 кирпичей.
3. «Шестерик» – в 6 кирпичей.

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.

Вывод кирпичного дымохода над крышей

Кладка дымовой трубы из кирпича начинается с шейки печи (находится на перекрыше). Шейка не доводится до перекрытия чердачного на несколько рядов (2 – 4) . Здесь устанавливается задвижка. Далее проводится кладка с расширением.

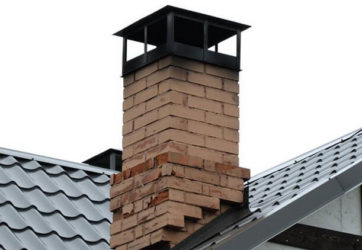

Полученное утолщение на трубе именуется «распушкой» и выполняется на уровне нахождения перекрытия. От неё до кровли, через весь чердак (по высоте) проходит часть трубы, именуемая стояк. С внешней стороны крыши (кровли) имеется второе утолщение (выдра).

Для защиты от проникновения влаги внутрь чердачного помещения в том месте, где труба проходит через кровлю, делается гидроизоляция дымовой трубы на крыше.

Выдра на 100 мм от трубы нависает над поверхностью крыши по всему периметру трубы и отводит осадки на крышу.

Чуть выше внешней части крыши, над выдрой, идёт шейка трубы, площадь которой в плане равна площади стояка. На верхнем конце шейка расширяется. Здесь выполняется оголовок.

Над ним, в целях защиты трубы от попадания в неё влаги (дождь, снег и т.п.) и улучшения тяги ставится дымник (флюгарка).

Распушка и выдра – наиболее сложные в техническом плане элементы дымовой трубы. Они кладутся, удлиняясь от ряда к ряду на 60-70 мм по длине и ширине.

Распушку кладут, отступив от перекрыши на небольшое расстояние. Типовой вариант порядовки распушки:

Порядовка выдры (вариант):

Существуют варианты изготовления выдры из армированного железобетона и распушки со специальными заполнителями.

Но, если вами выполняется кладка дымовой трубы из кирпича, выбирать их советуем только в том случае, если вы имеете необходимый опыт работы.

Контроль вертикали производят по строительному отвесу. Кладка кирпича ведется со смещением швов (т. е. делается перевязка).

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).

Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.

Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

1. Плохой фундамент или основа
2. Неподходящий кирпич
3. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
4. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
5. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
6. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Защита оголовка трубы

Со временем кирпичная труба разрушается от перепадов температуры и осадков. Защитить, а иногда и восстановить её помогают наши изделия – дымник и чехол на трубу:

Основные функции дымника на трубу:

• Защита от попадания в трубу осадков и мусора
• Защита от птиц (они могут устроить в трубе гнездо)
• Усиление тяги
• Защиты дымоходной трубы от разрушения.

К тому же дымник на крыше это просто красиво – составляя с кровлей единое целое, дымник придаёт трубе законченный вид.

Заказать дымник или защитный кожух на трубу можно отправив эскиз на info@eurogib.ru

Источник: https://eurogib.ru/news/read/articles/kladka_kirpichnoy_dymokhodnoy_truby/
