Какой кирпич нужен для дымохода выше крыши?

Дымоходы из кирпича, в том числе своими руками, а также особенности монтажа и эксплуатации

Дымоход частного дома может быть изготовлен из совершенно разных материалов. Это может быть и металл, и пеноблоки, и кирпич. Традиционным всё же считается использование огнеупорного красного кирпича.

Специфика дымоходов из кирпича

В современных частных домах можно встретить камины, печи и котлы. Для обеспечения безопасного вывода продуктов горения часто устраивают дымоход из кирпича. Используется такая конструкция исключительно для единичных печей и котлов.

Дымоход из красного кирпича считается самым популярным способом организовать вывод продуктов сгорания твердотопливных печей и котлов

Кирпичные дымоходы независимо от их формы и конструкции имеют несомненные преимущества, чем и обусловлена их большая популярность:

1. Устойчивость к высоким температурам. Кирпич, который используется для кладки дымохода, способен выдерживать температуру около 1000 oC, в то время как температура в топке камина не превышает 750 oC.
2. Высокий уровень КПД. Кирпич способен аккумулировать тепло.
3. Невысокая стоимость.
4. Эстетичность. Дымоход из кирпича гармонично впишется в экстерьер любого дома независимо от его стилевого направления.

При подборе материала для сооружения печной трубы своими руками стоит помнить и об отрицательных качествах. К ним относятся:

1. Неоптимальная форма канала дымоотведения. Наличие углов может стать причиной замедления вывода продуктов горения.
2. Наличие шероховатостей на внутренних стенках, благодаря чему сажа будет интенсивно оседать на них, а значит, рабочее пространство будет уменьшаться и тяга ослабевать.
3. Большой вес. Для возведения кирпичного дымохода обязательно нужно заложить фундамент.

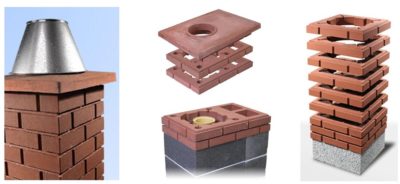

Кирпичный дымоход состоит из нескольких типовых элементов, устройство каждого из которых является обязательным

Кирпичный дымоход имеет типовую конструкцию. Он состоит из:

• шейки печи, которая представляет собой часть дымохода, находящуюся между печью и разделкой. Здесь находится задвижка, которая служит средством контроля тяги и горения топлива;
• распушки (иное её название разделка), которая располагается на проходе перекрытий — части дымохода, призванной защищать перекрытие от высокой температуры. Именно поэтому стенки распушки делаются немного толще, чем в других частях дымохода (рекомендуемая толщина около 35–40 см);
• стояка дымохода, который расположен под крышей;
• выдры, расположенной на крыше и служащей для защиты всей конструкции от осадков и конденсата;
• шейки трубы, которая выкладывается над выдрой и внешне напоминает стояк;
• оголовка — небольшого расширения, которое располагается над шейкой трубы. На него монтируется колпак, преграждающий путь мусору (дополнительно можно установить дефлектор для повышения тяги).

Как выбрать кирпич

К выбору кирпича нужно отнестись со всей ответственностью, поскольку именно от этого зависит эффективность устройства дымоходной трубы. Помните, что для каждой части трубы подойдут разные типы кирпича:

1. Красный шамотный или керамический кирпич является хорошо обожжённым. Этот вид имеет ровные края, чёткую прямоугольную форму. Определить его можно и по стуку. Вы должны услышать своеобразный металлический звук. Использовать красный шамотный кирпич рекомендуется для кладки всех частей дымохода, при этом лучше выбирать марку не меньше 200.

   Красным кирпичом рекомендуется выкладывать любые части дымохода, в особенности расположенные ближе к топке

2. Розовый кирпич. Является немного недожжённым. При постукивании слышен глухой звук. Подойдёт для кладки тех частей конструкции, которые менее важны в функциональном плане.

   Розовым кирпичом можно выкладывать менее значимые в функциональном плане части дымохода

3. Тёмно-коричневый кирпич является пережжённым. Его можно использовать только для основания трубы.

   Коричневый кирпич обычно имеет невысокое качество и может применяться только для основания трубы

Идеальными параметрами кирпича считаются размеры 25*12*6,5 см.

Ни в коем случае не используйте пористый, облегчённый или пустотелый кирпич для постройки дымохода.

Нужно выбирать и рабочий раствор. Он отличается в зависимости от части кладки:

• для части трубы выше крыши можно использовать цементно-песчаную смесь;
• кладка кирпича под кровлей возможна только с применением известкового раствора с долей цемента.

Кладка дымохода

Во время кладки рекомендуется руководствоваться требованиями по устройству кирпичных дымоходов. От этого полностью зависит безопасность в доме, комфорт нахождения в жилище, расход топлива, чистота и безопасность воздуха. Дымоход должен отвечать следующим критериям:

1. При изготовлении дымоходной трубы следите за тем, чтобы отсутствовали горизонтальные участки прохода для вывода отработанных газов. Если избежать этого невозможно, рекомендуется использование специальных каналов, суммарная длина которых не должна превышать 100 см.
2. Для плоской кровли рекомендуется делать дымоход, возвышающийся над скатом на 1 м.
3. Для скатной крыши используются другие нормативы, которые зависят от удалённости линии конька от места выхода трубы:
   • если она меньше полутора метров, то печную трубу нужно делать выше конька на 50 см;
   • если расстояние от конька до дымохода от 1,5 до 3 м, то они должны находиться на одном уровне;
   • при расстоянии более 3 метров край дымохода должен располагаться на линии, которая проходит под углом 10o к горизонтальной части конька.Для того чтобы получить хорошую тягу, оголовок нужно располагать на определённой высоте в зависимости от расстояния между дымоходом и коньком

Есть и другие требования, игнорирование которых недопустимо:

1. При строительстве дымоходной трубы из кирпича нужно руководствоваться требованиям пожарной безопасности, которые гласят, что стены с легковоспламеняющимися материалами должны располагаться на расстоянии не менее 38 см от внешней стороны трубы. В перекрытиях необходимо сделать защитные утолщения.
2. Высота дымохода должна быть не менее 5 м, считая от фундамента.
3. При возведении дымохода в жилом доме нужно следить за толщиной его стенок. Они должны быть не менее 10 см.
4. Ни в коем случае нельзя менять площадь внутреннего канала дымохода. Она должна быть постоянной на всём его протяжении.
5. Один дымоход может использоваться только для одной печи.
6. Устанавливать дымоход внутри внешней стены можно лишь в том случае, если сама стена изготовлена из огнеупорного материала. При этом она должна быть утеплена со стороны улицы.

Требуемые инструменты и материалы

Из стройматериалов нужны только кирпич, глина и песок. Из инструментов вам понадобятся:

• молоток, в том числе и с резиновой насадкой;
• метровая рулетка;
• водяной уровень;
• турбинка;
• кельма;
• 2–3 ведра;
• миксер или дрель с соответствующей насадкой;
• сито с мелкими ячейками.

Пошаговое руководство по изготовлению кирпичного дымохода

Если следовать чёткой инструкции, изготовить дымоход из кирпича можно без посторонней помощи. Нужно выполнять все работы в определённой последовательности:

1. Определение формы и параметров трубы. Дым в печной трубе движется по спирали, поэтому рекомендуется сделать внутреннее сечение круглым. Однако в кирпичных трубах это невозможно. Поэтому кладку делают прямоугольной формы, но при этом стараются максимально скруглить внутренние углы с помощью специальной выравнивающей смеси. Для этой цели не подойдёт штукатурка, поскольку из-за перепадов температур она может попросту осыпаться. Размер дымохода зависит от габаритов дома и от типа используемой печи. Например, для русской печи труба должна быть размером 26*26 см.

   При строительстве внутреннего дымохода необходимо соблюдать минимальные расстояния от его стенок до поверхностей, отделанных горючими материалами

2. Замес раствора. Используйте глину без примесей и речной песок. Желательно, чтобы глина добывалась с глубины не менее полутора метров:
   • все сыпучие материалы нужно просеять через сито;
   • замочить их в воде, а затем перемешать;
   • смешать с песком в соотношении один к двум;
   • полученную смесь смешать с водой, добавив 4 части жидкости, и оставить на 12 часов;
   • снова перемешать до получения однородной консистенции.Для кладки кирпича необходимо замесить раствор из глины, песка и воды
3. Кладка нижней части конструкции. Сначала необходимо обустроить надсадную трубу. Она строится таким образом, чтобы чётко были соблюдены кирпичные перевязки. Располагается она над печкой, имеет форму прямоугольника высотой примерно 4–6 кирпичей. В конструкции обязательно нужно оставить дымовой колодец. Труба не должна доходить до перекрытия на 6 рядов кирпичной кладки.

   Надсадная труба кладётся по схеме порядовки, соблюдая перевязку в каждом ряду

4. Строительство распушки и ствола дымовой трубы. Высота шейки приблизительно 5 кирпичей, при этом размер самого дымового канала 13*26 см, наружные же размеры 59*45 см. Можно использовать нецелый кирпич. Внутри канала нужно устанавливать так называемые кирпичные пластины, которые служат для удержания формы дымохода. Далее кладка идёт в соответствии со схемой порядовки:
   • начиная с третьего ряда распушку нужно увеличивать. На этом этапе размер внешней части дымохода должен составлять 65*51 см;
   • далее размеры рядов ещё увеличиваются и доходят до 71*57 см. На эту конструкцию рекомендуется выбирать кирпичи толщиной 9–10 см;
   • пятый ряд распушки выкладывается уже из цельных кирпичей, два из них укладываются рядом;
   • далее вырезается отверстие в перекрытии и крыше;
   • затем возводится стояк на чердаке и выводится наружу. Помните о необходимости перевязки кирпичной кладки.Расширение внешней поверхности трубы в месте прохождения перекрытия делается для обеспечения пожарной безопасности, размеры внутреннего канала при этом не меняются
5. Кладка дымохода поверх крыши. На этом этапе обустраивается выдра. Она состоит из 9 рядов, каждый последующий должен увеличиваться на четверть кирпича. Следите, чтобы внутренний канал не сужался и не расширялся. Порядок кладки:
   • начиная с 3-го ряда ширина выдры должна увеличиваться за счёт выдвинутых кирпичей;
   • с 4 по 6-й ряд боковые выступы удлиняются;
   • 8 и 9-й ряд полностью завершают конструкцию печной трубы и образуют все выступы дымохода;
   • далее приступают к обустройству шейки дымохода, высота которой составляет от 5 до 8 рядов;
   • заканчивают кладку обустройством оголовка таким же образом, как и на распушке;
   • в конце монтируют флюгарку или колпак.

Как отделать кирпичную трубу на крыше

Отделка дымохода выполняется для того, чтобы сделать конструкцию более привлекательной. До этого необходимо выполнить теплоизоляцию. Для утепления лучше приобретать материалы, устойчивые к высоким температурам и влаге. Они помогут избежать появления конденсата в зимний период из-за перепада температур. Для отделки вполне подойдёт и облицовочный кирпич, и специальный кровельный материал.

Особое внимание необходимо уделить заделке места примыкания трубы к кровле. Фартук можно изготовить из:

• свинцовой или алюминиевой гибкой ленты;
• оцинкованного металла с полимерным покрытием.

Фартук нужно монтировать вокруг всей трубы в два слоя, при этом нижний слой должен заводиться под кровельный материал, а верхний монтироваться поверх него. Для закрытия верхнего слоя фартуком идеально подойдёт специальная гидроизолирующая плёнка и профили из металла. Край фартука должен входить в паз, находящийся по периметру трубы, а место стыка — заполняться полимерным или силиконовым герметиком.

Швы в месте выхода трубы наружу изолируются при помощи двухслойного фартука

Правила эксплуатации дымоходов из кирпича

Кирпичный дымоход относится к капитальным конструкциям с длительным сроком службы. Особое значение для его исправной работы имеет периодический уход. Прежде всего, это касается правильного введения дымохода в эксплуатацию. После окончания монтажных работ необходимо просушить кладку при невысокой температуре, для чего рекомендуется несколько раз протопить печь с использованием небольшого количества дров. Это позволит всем элементам дымохода равномерно просохнуть.

При дальнейшей эксплуатации нужно:

1. Наблюдать за состоянием фундамента, поскольку он может начать разрушаться и стать причиной перекоса дымохода. При обнаружении трещин необходимо проводить его реставрацию с использованием бетонно-цементной смеси.
2. Проводить осмотр дымохода не реже одного раза в год.
3. Наблюдать за состоянием оголовка, поскольку на него одновременно действует высокая температура дымовых газов и низкая температура окружающего воздуха. Если оголовок деформируется или разрушится, то осадки и мусор будут попадать в дымоход и постепенно разрушать его конструкцию.
4. Чистить дымовой канал. Периодичность чистки зависит от регулярности использования дымохода. Если он работает только на протяжении одного сезона в год, то проводить чистку можно раз в три года, а если печку топят чаще, то чистить нужно раз в год.

Подробнее о том, как чистить дымоход, читайте в нашей статье — Без помощи трубочиста: как правильно прочистить дымоход.

Если кирпичный дымоход эксплуатируется по всем правилам и вовремя чистится, он может прослужить до полувека без ремонта.

Отзывы владельцев кирпичных дымоходов

Помните, что ничего не выполнимого нет. Несмотря на то что некоторые люди считают дымоход из кирпича несовременной конструкцией, такую установку вполне возможно сочетать с самыми новыми моделями. Благодаря этому можно придать экстерьеру вашего дома некую самобытность и оригинальность.

• Анастасия Микитало
• Распечатать

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/dyimohod-iz-kirpicha-svoimi-rukami.html

Выбор кирпича для дымохода

Дымоход является неотъемлемой частью печного отопления или камина. С его помощью все продукты сгорания выводятся наружу, кроме того, в доме на поверхностях не остается черный налет сажи. Для устройства используется специальный кирпич для дымоходов. Несмотря на внешнюю простоту, дымоход имеет достаточно непростую конструкцию и должен возводиться по определенной технологии. Только соблюдение всех правил и рекомендаций станет залогом качественного результата.

Для строительства дымохода рекомендуется использовать полнотелый кирпич.

Возведение дымохода — обязательный этап при монтаже камина или печного отопления. На сегодняшний день дымовые трубы могут быть выполнены из разного материала: керамики, кирпича, металла, полимеров. Традиционный и самый распространенный вариант — использование кирпича. Стоит отметить, что для этой цели нужен специальный дымоходный кирпич, который отвечает всем требованиям.

Выбор строительного материала

Характеристики кирпича.

Печь может работать на разном топливе. Если она рассчитана на дрова, дымоход нужно делать кирпичный. Это обусловлено тем, что во время сгорания древесина выделяет газ, температура которого при выходе превышает 700°С. Именно по этой причине большинство дымоходов на крыше частных домов именно из кирпича.

Кроме того, такой вариант дымовой трубы может быть соединен с топкой на любой высоте, а в процессе кладки допускается отклонение от вертикали, если надо обогнуть какое-либо препятствие. Сооружать трубу для отвода дыма можно непосредственно на перекрытии над печкой или камином.

Существуют строительные нормы и правила, согласно которым возведение отводной трубы должно осуществляться из красного кирпича обычного обжига. Оштукатуривать внутреннюю поверхность трубы категорически запрещается, так как штукатурка может со временем отслоиться, отвалившиеся куски закроют проем и станут причиной несчастного случая.

Разновидности кирпича

Виды кирпича.

К выбору кирпича для дымохода важно подойти со всей ответственностью. Нужно понимать, какую нагрузку испытывает конструкция. Например, резкий перепад температур внутри и снаружи трубы, особенно в зимнее время, может быстро разрушить некачественный материал.

Также не стоит исключать такие факторы, как влияние снега и дождя, ветра и солнечных лучей. Именно поэтому для дымохода важно выбрать подходящий строительный материал и экономить на нем нельзя.

Рекомендуется выбирать дымоходный кирпич, который отвечает ГОСТу 8426-75. Именно он предназначен для строительства труб в частном доме или котельной. Чтобы уберечься от подделок, при покупке стоит запросить паспорт серии, в котором указаны данные производителя и нормы соответствия государственным стандартам.

Чаще всего для строительства дымохода используется полнотелый кирпич.

Кроме того, он должен быть хорошо пропечен. Состав такого кирпича исключает любые примеси извести, камней и других посторонних ингредиентов. В готовом виде каждый кирпич должен быть идеально ровным и гладким, с самыми высокими техническими характеристиками.При покупке полнотелый кирпич можно проверить на качество самостоятельно.

При постукивании будет слышен металлический чистый звук. Пустотелый же кирпич при ударе звучит глухо. Можно проверить качество и другим методом. При падении с высоты полнотелый качественный кирпич максимум расколется пополам, но на мелкие кусочки не рассыпется.

Визуально на кирпиче не должно быть никаких трещин и прожилок черного цвета.

Поэтапное строительство дымохода из кирпича

Схема врезки в дымоход.

Перед тем как приступить к строительству, необходимо ознакомиться с чертежами и в дальнейшем строго им следовать. Лучше всего при самостоятельном возведении выбирать самые простые решения. Первым этапом строительства является заливка фундамента. Он имеет простую прямоугольную форму и должен быть на 15 см больше дымохода.

Независимо от здания высота трубы должна быть не менее 5 метров, иначе тяга будет очень плохой. Чтобы конструкция получилась долговечной и максимально прочной, стоит делать швы как можно тоньше. Оптимальным показателем считается размер 1,5 см. Толщина стены дымовой трубы должна быть минимум 10 см, это обеспечит высокий уровень пожаробезопасности. Во время строительства не стоит забывать об отверстиях для чистки. Внутренняя поверхность трубы должна быть идеально гладкой. На неровных поверхностях сажа оседает намного быстрее.

Если дымовая труба располагается возле дома, очень важно скрепить ее со стеной. Для этой цели используются анкера, которые располагаются по всей высоте через каждые 30 см. Часть трубы, которая прилегает к потолку и крыше, необходимо изолировать с помощью асбестовой ткани. Она предотвратит возгорание.

Если кирпичный дымоход возведен выше крыши, снаружи рекомендуется отделать его облицовочным кирпичом. Он также должен отвечать существующим нормам и стандартам и быть устойчивым к воздействию высоких и низких температур.

Ключевые моменты, на которые стоит обратить внимание

1. Очень важно контролировать ровность всех рядов, особенно горизонтали. Для этой цели стоит использовать обычный строительный уровень. Горизонталь проверяется после каждого выложенного ряда, вертикальная плоскость — через несколько рядов.
2. Толщина раствора не должна превышать 10 мм. Более толстый слой не позволит выстроить прочную конструкцию. Через некоторое время раствор начнет крошиться и высыпаться.
3. Стоит уделить должное внимание и отделке швов.

   Никаких просветов быть не должно, поскольку через них могут проникнуть искры и спровоцировать возгорание.

4. Выполняя кладку дымохода, необходимо использовать только качественные цельные кирпичи. Если применяется часть кирпича, слой раствора между ним и другим кирпичом должен быть минимальным. Делить кирпич на части необходимо только при помощи болгарки.
5. Правильно приготовленный раствор — залог надежной конструкции.

Сделав дымоход своими руками, соблюдая все рекомендации и технологии, можно обеспечить себя конструкцией, которая будет выполнять все свои функции на протяжении длительного времени.

Источник: https://1pokirpichu.ru/info/kirpich-dlya-dymoxoda.html

Разновидности кирпичных труб на крыше, правила сооружения и требования к дымоотводящим конструкциям

Сегодня в статье будем разбираться с кирпичной трубой на крыше. Каких видов они бывают, из какого кирпича лучше сложить трубу на крыше, положительные и отрицательные характеристики кирпичной конструкции, а также расскажем о том, как мастера кладут дымоход из кирпичей, то есть последовательность проводимых операций пошагово. Обязательно подтвердим рассказ фотографиями и видеороликами.

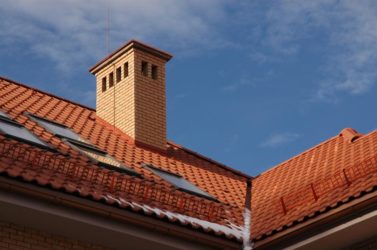

Дымоходная труба из кирпича над крышей

Виды кирпичных труб

Существует три разновидности конструкций кирпичных дымоходом, которые отличаются друг от друга местом расположения.

• Коренные, они же пристяжные печные трубы. Их сооружают отдельно от печи, то есть возводят рядом с нагревательным элементом, подключая последний дымоходным отводом (патрубком). Обычно такие дымоходные трубы устанавливают там, где необходимо провести подключение нескольких печек или каминов.
• Насадной вариант. Это самый распространенный вид дымоходной трубы. По названию становится понятным, что конструкцию устанавливают поверх печки, как бы насаживая на нее.
• Пристенная конструкция. Ее сооружают по наружной стене, то есть конструкция располагается снаружи дома, а не внутри, как два предыдущих варианта. При этом пристенная труба может быть как насадной, так и коренной. Это самый простой вариант в плане возведения дымохода, но затратнее, так как требует проведения большого объема теплоизоляционных работ.

Пристенная конструкция дымохода

Конструкция дымохода

В статье будем рассказывать о насадной модели, как о самой часто используемой в российском регионе. В состав дымоходной трубы входят (снизу от печи вверх):

• Шейка печи. По сути, это труба из кирпича прямоугольного сечения. Площадь шейки подбирается под мощность печи. Чем больше мощность, тем больше сечение. В шейке устанавливается стальная заслонка, с помощью которой регулируется сечение дымохода. С ее же помощью регулируется подача воздуха.
• Распушка. Это расширенная кладка кирпича, которую возводят в месте перекрытия между комнатами и чердаком. Ее назначение – защитить перекрытие от высоких температур. По сути, распушка – это все та же труба, только у нее толщина стенок больше.

Распушка дымоходной трубы

• Стояк. Это самая длинная часть дымохода, которая проходит по чердачному помещению. Ее сечение такое же, как у шейки печи.
• Выдра. Так же конструкция, что и распушка. Назначение – защита кровельной конструкции от исходящих от трубы высоких температур, плюс усиление дымохода для того чтобы выдерживать ветровые нагрузки.
• Шейка печной трубы на крыше из кирпича. Это видимая с внешней стороны часть, возвышающаяся над кровлей дома.
• Оголовок. Его назначение – защита шейки трубы от подтеков, которые обычно возникают на вертикальных поверхностях при атмосферных осадках. То есть по внешнему диаметру оголовок больше диаметра шайки трубы.
• Колпак. Этот элемент дымоходной конструкции обычно изготавливают из оцинкованного стального листа. Назначение – защитить шахту дымохода от попадания внутрь атмосферных осадков.

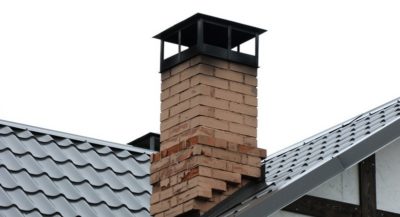

Участок кирпичного дымохода над крышей: шейка трубы, оголовок и колпак На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Общие требования к дымоходным трубам

В независимости от типа дымохода, есть три строгих правила, которые при строительстве трубы надо придерживаться обязательно:

1. Точный подбор высоты кирпичной конструкции.

2. Из какого кирпича выкладывать дымоход над крышей.

3. Какой для этого использовать кладочный раствор.

Что касается высоты, то этот параметр высчитывают с учетом угла наклона кровельной конструкции. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показано соотношении размеров кровли с высотою дымохода.

Соотношение высоты дымоходной трубы с параметрами кровли

Важно понимать, что правильно подобранная высота трубной конструкции – это в первую очередь хорошая тяга внутри трубы, что гарантирует правильную работу печки. Во-вторых, это соблюдение норм и требований пожарной безопасности. Это в основном относится к кровлям, собранным из горючих материалов. Потому что завихрение воздушных масс может спровоцировать попадание икр на кровельное покрытие. А это часто становится причиной пожара.

Теперь переходим к кирпичам. Здесь все просто.

1. Части трубы, подвергающиеся высоким тепловым нагрузкам, должны собираться из шамотного (огнеупорного) кирпича. В основном это относится к шейке печи.

2. Остальные части можно поднимать из красного кирпича марки М200. Этот материал легко переносит температуры до +800С.

Шейка печи выкладывается из шамотного кирпича Это может быть интересно! В статье по следующей ссылке читайте про перекрытие крыши дома: состав кровельного пирога и выбор материалов.

Важно – покупайте кирпич только с гладкими поверхностями. Они не позволят оседать на них саже, которая после многолетней эксплуатации печной конструкции сужает диаметр дымохода, а это уменьшение тяги. Плюс – сажа нередко становится причиной возгорания внутри трубы.

Теперь, что касается кладочного раствора. Мастера используют две его разновидности: глиняный и цементно-глиняный. Оба материала легко переносят высокие температуры, не растрескиваясь. Необходимо отметить, что в строительных магазинах сухие смеси для кладки кирпича в дымоходах продаются. Так что в этом плане проблемы нет.

Сухая смесь кладочная жаростойкая для печей, каминов и дымоходов

И другие требования к дымоходу согласно СНиП41-01-2003:

• Один дымоход для одной печки.
• Пересечение трубы с другими инженерными коммуникациями недопустимо.
• Расстояние от кирпичной трубы до элементов перекрытий, собранных из горючих материалов, не меньше 38 см.
• Проход дымоходной конструкции сквозь строительные элементы и узлы должен формироваться из негорючих материалов, расположенных от самой трубы на расстоянии 25 см.
• Отклонение оси трубного сооружения от вертикали возможно, но не более 30°.
• Отклонения должны быть жестко привязаны к строительным конструкциям дома.
• Необходимо предусмотреть люки и окна, которыми придется пользоваться для прочистки дымохода.
• Выступающая над кровлей часть должна быть только вертикальной.

Как правильно формировать проход кирпичной трубы через перекрытия из горючих материалов Это может быть интересно! В статье по следующей ссылке читайте про этапы проектирования кровли: составление проекта, расчет крыши.

Технология возведения дымоходной трубы из кирпича

Итак, кладку кирпичной трубы на крыше надо предусмотреть еще на стадии строительства дома. Так проще будет проводить весь процесс сооружения. То есть не надо будет делать отверстия в перекрытиях и кровельной конструкции. При этом необходимо добавить, что насадной вариант поднимается вместе с печкой. Другого варианта здесь нет. Пристяжной (коренной) или пристенный можно возводить уже после того, как проведен монтаж печи, так как обе конструкции являются отдельно стоящими.

На самом деле конструкция кирпичного дымохода проста. Но сам процесс ее возведения сложен, потому что каждый ряд укладываемых кирпичей требует от мастера точного их места укладки с выравниванием каждого ряда по горизонтали. При этом очень важно добиться и ровности вертикальных плоскостей, которые формируют внутреннюю трубу. Именно она и является самым важным элементом всей конструкции, потому что от нее зависит тяга и эффективность работы нагревательного оборудования.

Существует несколько схем кладки кирпичей в конструкции дымохода. Но самый простой показан на фото ниже. Обратите внимание, кладка проводится в полкирпича, и этого бывает достаточно, чтобы говорить об эффективности собранной конструкции. Здесь важен не сам способ кладки или схема монтажа кирпичей, здесь важно соблюсти площадь сечения внутренней полоски.

Кладка дымохода в полкирпича

То есть получается так, что ствол дымоходного сооружения возводится над печкой практически одинаково по всей высоте конструкции. Единственное отклонение – это распушка и выдра, где кирпичи укладывают в более расширенном положении. Предлагаем посмотреть видеоролик.

В видео показано, как сооружают над крышей шейку трубы, выдру и оголовок:

Конечно, надо отдать должное мастерам-печникам, которые знают, в каком порядке надо собирать каждый ряд. И если стояк и шейки собираются одинаково, то распушка и выдра – части сложные. Здесь каждый ряд кирпичей – это своя особая конструкция. На фото ниже показано пошагово, как надо собирать каждый ряд распушки.

Пошаговая (порядная) схема сборки распушки кирпичного дымохода

Преимущества и недостатки кирпичных дымоходов

Начнем с преимуществ кирпичных дымоотводных труб:

• Основной из них – длительный срок эксплуатации. Можно привести много примеров, в которых дымоходы из кирпича прослужили уже более 1000 лет.
• Теплопроводность и теплоемкость кирпича позволяет дымоотводу выступать в качестве дополнительного отопительного элемента. Это актуально в домах в несколько этажей, особенно для мансарды.
• Эстетические качества кирпича надо также поставить в категории «плюсов» этого вида конструкции. Этот строительный материал прекрасно впишется в любой дизайн интерьера дома.

Кирпичный дымоход в интерьере частного дома Это может быть интересно! В статье по следующей ссылке читайте про главные страхи о домах из СИП панелей – мифология строительства.

В принципе, на этом преимущества заканчиваются. Остальное только минусы:

• Сложностькладки печной трубы над крышей и по всей остальной высоте.
• Возведение кирпичной конструкции занимает много времени.
• Это тяжелое сооружения, под которое нужно залить прочное и надежное основание. А это дополнительные затраты.
• Если печь с дымоходом возводится в уже эксплуатируемом здании, то придется проводить перестройку многих помещений с проделыванием отверстий в перекрытиях и кровле.
• Кирпичные дымоходы нельзя эксплуатировать над печами, угарные газы которых имеют низкую температуру. К примеру, над пиролизными котлами. Потому что внутри трубы будет образовываться кислотный конденсат, который просто «разъест» кирпич, приведя его в негодное состояние. А это не так далеко от разрушения дымохода.
• Большая конструкция в сечении занимает достаточно большое пространство в комнате.
• Прямоугольная форма внутреннего сечения шахты – это не самый лучший вариант. По круглому сечению дым и газы отходят лучше, а значит, и тяга у таких дымоходов лучше. В частных домах собрать трубы круглого сечения не получится.

Прямоугольное сечение – не лучший вариант для отведения угарных газов

Надо отметить, что самый сложный момент – это проход конструкции из кирпичей сквозь перекрытие постройки и кровельное покрытие. Здесь приходится учитывать требования СНиПа и правил пожарной безопасности. Главное – грамотно провести изоляцию, особенно это касается узлов здания, сооруженных из горючих материалов. А это обычно стропильная система крыши.

В видео показана технология прохода кирпичного дымохода сквозь кровельную конструкцию дома:

Это может быть интересно! В статье по следующей ссылке читайте про изюминки дизайна — коллекция мебели из окрашенного песка.

Заключение по теме

Необходимо отметить, что кирпичные дымоотводящие трубы постепенно свои позиции теряют. Им не смену пришли собирающиеся по типу раструбной конструкции дымоходы, изготовленные по типу сэндвича, то есть двух металлических труб, между которыми уложен теплоизоляционный материал. При этом трубы изготовлены из нержавеющей стали, что гарантирует долгосрочную эксплуатацию дымохода. Но статистика показывает, что традиции наши люди чтут, поэтому трубы из кирпича еще сооружаются.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Источник: https://m-strana.ru/articles/kirpichnaya-truba-na-kryshe/

Кирпичная труба для дымохода: правила определения высоты, расчет и установка

Высота кирпичной трубы над кровлей либо коньком обычно просчитывается перед укладкой дымохода. Если он расположен от конька на расстоянии 1,5 м, то его допустимая высота составляет от 0,5 м. Дымоход выравнивается относительно наибольшей высоты конька крыши на расстоянии от 3 м. Следует еще на этапе проектирования определиться с тем, какую высоту он будет иметь, а также какой кирпич будет для него использован.

Выбор оптимальной формы дымохода

Цилиндрическая форма трубы является наиболее приемлемой, поскольку она позволяет соблюдать строгий регламент при укладке дымохода из кирпича и при его эксплуатации. Для трубы из кирпича должен быть подобран оптимальный размер сечения. Зачастую оно бывает квадратным, но неравномерность прогрева в углах канала зачастую приводит к неминуемым разрушениям из-за теплового расширения материала для кладки дымохода. Естественная тяга, возникающая в результате неравномерного прогрева, всегда двигается вверх по спирали.

//www..com/watch?v=1HvBCY7HHtU

Форма печной трубы из кирпича, минимально противодействующая естественной тяге, представляет собой цилиндр. В любом случае дымоход прямоугольной формы способен привести к возникновению сопротивления, вызванного завихрениями. Это будет сопровождаться дополнительным возникновением гари с сажей. Для каминов либо печей в бане или доме этот эффект расценивается нормально, так как завихрения помогают снимать тепло с выхлопа.

Специалисты не рекомендуют проводить эксперименты при обустройстве кирпичного дымохода для газового котла: требования предполагают исключительно цилиндрическую форму трубы. Экономичность работы современных котлов позволяет разогревать их за максимально короткое время, переводя в щадящий режим работы. В печи не только сжигается большое количество топлива при подаче кислорода, но и отводятся продукты сгорания.

Слишком узкое сечение кирпичного дымохода не позволит обеспечить экономичное функционирование системы котельного отопления. Владельцы загородных домов с каминами или печами в целях экономии не стремятся монтировать трубы, рассчитанные по техническим проектам.

Разновидности труб для печей и каминов

Различают следующие виды печных труб:

1. Насадные трубы кирпичные — это массивные объекты, опирающиеся на кладку печки, выкладывать их требуется толщиной не менее, чем в полкирпича.
2. Коренные трубы — это отдельностоящие конструкции в виде стояков, выполнять их следует из асбестоцементной трубы диаметром 15-20 см.
3. Сборные трубы — это отдельные блоки, изготовленные из жаропрочного бетона.
4. Стеновые трубы — это конструкции, смонтированные в капитальной несущей стене, что позволяет экономить пространство в комнате.

Печная труба, встраиваемая в несущую стену, должна располагаться в самом доме. Специалисты не рекомендуют производить установку дымоходов в наружных стенах, поскольку воздух с улицы будет вызывать охлаждение дымового газа, а также понижать тягу. В результате это приведет к образованию конденсата внутри канала.

Получение высокого КПД от печи, имеющей такой тип трубы, не является возможным. Если иной способ расположения стеновой печной трубы не предусмотрен, проводятся соответствующие виды работ по обустройству пилястра с выступом, выходящим вовнутрь помещения. Монтаж осуществляется с выдержкой требуемых расстояний от дымохода до наружной стены:

• 2,5 кирпича (от 20 до 30 — 650 мм);
• 2,0 кирпича (от 20 и выше — 510 мм);
• 1,5 кирпича (от 20 и ниже — 380 мм).

Расположение печной трубы определяется строго по вертикали без отступов внутри. При наличии увода в конструкции, его размеры не должны быть больше 1 м. Кирпичная труба зачастую имеет внутри сечение, составляющее не меньше 140х140 мм. Нормальная тяга дымовой трубы достигается за счет высоты трубы, равной не менее 5 м. Если она меньше 5 м, тяга обеспечивается с помощью дефлектора-диффузора.

Оборудовав свой дом печным и каминным отоплением, следует монтировать 2 дымохода. Разная тяга одного из очагов способна привести к задымлению. В деревянном доме в местах, где есть примыкающая печная труба из кирпича, предусматривается утолщение в 1-1,5 кирпича. Легковозгораемая конструкция возле печной трубы должна быть закрыта от нее асбестоцементными либо металлическими листами.

Труба, исключающая занос дымохода снегом, должна располагаться выше кровли на 0,5 м. Для предохранения торца оголовка трубы применяется металлический колпак или окантовка из стального листа. На участке выхода печного дымохода монтируется узел прохода через кровлю, позволяющий исключить распространение влаги на чердаке. Узел прохода можно оборудовать из листа стали самостоятельно.

Подготовка к монтажу дымохода из кирпича

Дымоход из кирпича своими руками может быть возведен при наличии следующих приспособлений, инструментов и материалов:

1. Отвес.
2. Кельма.
3. Правило.
4. Уровень.
5. Мастерок.
6. Молоток-кирка.
7. Железо листовое.
8. Асбестоцементная плита.
9. Кирпич простой и огнеупорный.
10. Глино-песчаный кладочный раствор.

//www..com/watch?v=uG6-2qNHubI

Многих новичков интересует вопрос, из какого кирпича следует возводить дымоход. Кладка обычно осуществляется из шамотного, красного и подового кирпича. После подготовки к проведению всех работ своими руками требуется проверить наличие всех инструментов и материалов, включая средства защиты и спецодежду. После этого следует переходить к изучению конструкции дымохода в доме, включающей следующие элементы:

1. Шейку.
2. Оголовок.
3. Стояк.
4. Колпак из металла.
5. Дымовую задвижку.

Труба для камина из кирпича укладывается с использованием раствора, приготовленного по инструкции. Чтобы изолировать трубу от деревянной конструкции, можно воспользоваться асбестоцементной плитой. Кладка из кирпичей не должна иметь щелей по всей высоте конструкции трубы. Для этого следует наносить состав для кладки небольшим слоем на поверхность кирпича, смоченного в воде. Класть кирпич следует скользящим движением, делая нажим в направлении шва по вертикали. Если кирпич не был установлен на место правильно, его потребуется снять, а затем повторить всю операцию.

Выбор сечения трубы для печи

Специалисты не рекомендуют простукивать керамический кирпич дополнительно для того, чтобы он встал на место. В процессе простукивания происходит образование воздушного пространства, влияющего на тягу дымового газа. Если требуется уложить 4-6 рядов кирпичей изнутри трубы, то кладка дымохода из кирпича протирается влажной тряпкой, а все швы затираются. Шов кладки обычно составляет в горизонтальном направлении 0,5 см, а по вертикали — 1 см.

Форма кирпичного дымохода для металлической печи или камина влияет на уровень гидравлического сопротивления в трубе, поэтому ее поперечное сечение может быть в виде прямоугольника или квадрата. Оптимальный вариант представляет собой круглая форма дымохода, но выложить его из кирпича своими руками довольно трудно.

Печная труба не должна иметь повороты и наклоны, поскольку эти виды элементов приводят к созданию дополнительного сопротивления воздуха. Если нельзя обойтись без поворота, его несложно оборудовать под углом 60 °. Кладка трубы предполагает обустройство оголовника, выполняемого в 1 кирпич. Выкладка верхней части осуществляется на цементно-песчаный раствор.

От выбора сечения должен зависеть уровень теплоотдачи печи или камина. Сечение может находиться в пределах 260х260 мм. К примеру, если выбранное сечение составляет 130х130 мм, то теплоотдача равна 3,5 кВт, а при сечении 130х250 мм — более 3,5 кВт. Выбирать очень большое сечение трубы для котла, печи или камина не следует, поскольку при этом теряется эффективность отопления, что приводит к уменьшению теплоотдачи.

Как выложить трубу из кирпича

Трубу из кирпича кладут так же, как печь или камин, при этом может использоваться кладка в 4, 5 или 6 кирпичей. Проводить кладку трубы на чердаке следует по маячку. Перед проведением работ выкладываются только 2-3 первых ряда, а затем отпускается отвес с уровня крыши на какой-либо угол кладки. Далее забиваются 2 гвоздя: в место расположения отвеса и в шов угла кладки, по которому ровнялся отвес. Гвозди соединяются шелковой нитью. Проводить кладку следует, ориентируясь на контрольный угол. Он должен быть проверен специальным угольником через каждые 3-4 ряда.

Раствор для кладки трубы, располагающейся выше, чем кровля, может быть не цементно-песчаным, а глино-цементным. Это позволяет сделать конструкцию более прочной. В использованный для кладки печи глино-песчаный раствор следует добавить цемент и воду в соотношении 1:10. Весь состав необходимо тщательно перемешать с помощью строительного миксера.

Оголовок печной трубы представляет собой больше декорацию, поэтому его можно не выполнять. Если пришлось сделать его, то менять внутреннее сечение при этом не следует, иначе изменение может привести к завихрению дыма из печи в канале. Для предохранения трубы от атмосферных осадков в верхней ее части устанавливается колпак, изготовленный из оцинкованного железа. Эта защита должна исключать попадание влаги в канал.

Высота дымохода должна определять безопасность эксплуатации печи или камина. Если в процессе применения газового котла дымоход является дымоотводящим каналом для продуктов сгорания при низких температурах, то кирпичный дымоход для твердотопливного котла не должен допускать каких-либо ошибочных параметров. Если расчет сделан неверно, то возникает вероятность отравления продуктами сгорания твердого топлива. Вместе с тем несгоревшие фракции либо фрагменты загоревшейся сажи могут спровоцировать пожар.

Как сделать расчет параметров дымохода?

Правила, которых необходимо придерживаться при определении высоты трубы для дымохода, должны обеспечивать безопасность работы всей системы отопления. Котел, как отопительный прибор, может быть газовым либо твердотопливным. Начинать проектировать дымоход следует с расчета рабочих параметров отопительной системы, все факторы которой должны учитываться.

Поскольку применяемое топливо в печи либо камине может быть разным (дрова, паллеты, торф или газ), владелец дома с отопительной системой должен узнать у специалиста о том, какой котел ему лучше использовать для обогрева. При этом важно знать мощность, тип радиатора. Если при большом числе возникающих вопросов какой-либо момент будет упущен, то это может привести к отрицательным последствиям в процессе эксплуатации отопительной системы.

Многим начинающим строителям свойственно заблуждаться в том, что все дымоходы являются одинаковыми. Если в доме установлен газовый котел, то для него не предусматривается кирпичный дымоход на крыше, который подходит только для печей или каминов, работающих на твердом топливе.

Любой котел для отопления помещений имеет рабочие параметры, на которые оказывает влияние высота дымохода. Это может повлиять на конечный результат эксплуатации оборудования. Котел находится под влиянием размера сечения трубы, через которую должны проходить продукты сгорания. Этот параметр в максимальной или минимальной степени обеспечивает отопительную систему естественной тягой.

Твердотопливный котел или дымоход печи может потребовать дополнительных вычислений и замеров, что обусловлено использованием нескольких приборов в котельной с одним каналом для отвода дыма. Самодеятельность в этом случае может приводить к непредвиденным результатам работы отопительной системы либо к опасным последствиям.

Универсальной для любого вида топлива системы отопления не существует, поэтому котельное оборудование является типовым решением. Поэтому у застройщиков и владельцев домов возникает большое количество трудностей при выборе типа отопительной системы.

Какую высоту должна иметь кирпичная труба

Перед тем как выложить дымоход, следует особое внимание обратить на его высоту. Это связано с выходом продуктов сгорания из безопасного канала в окружающую среду. Если этой высоты будет недостаточно, чтобы газы могли безопасно охлаждаться и смешиваться с воздухом, то может возникнуть очень опасная ситуация, связанная с отравлением продуктами сгорания топлива или пожаром.

В процессе эксплуатации печного оборудования потребуется изучить физический процесс, обусловленный появлением тяги. При перемещении тяжелого воздуха вверх возникает физическая тяга, зависящая от объема теплого воздуха. Чем он больше, тем большей является тяга в кирпичном дымоходе, высота которого зависит от общего объема трубы.

Большое увеличение теплопотерь может возникнуть из-за несбалансированной естественной тяги, так как выхлопу будет мало времени для осуществления теплообмена с внутренним каналом. Этот момент является очень важным для отопительных систем, оборудованных печами и каминами, которые работают на твердом топливе.

К примеру, если высота дымохода составляет 4 м, то и остывать он будет быстрее. Чем более высоким является дымоход, тем больше будет естественная тяга. Высокая труба начинает остывать быстрее, чем низкая, что создает воздушную пробку из прохладного газа, имеющего большой объем, препятствующий тяге. Другим явлением, вызванным злоупотреблением высотой трубы, может оказаться скопление конденсата.

Специалисты рекомендуют всегда определять высоту и сечение дымохода в процессе его проектирования. Для этого используются соответствующие программные продукты, разработанные на основе законов термодинамики.

Не следует относиться с пренебрежением к такому важному этапу возведения печи или камина, как просчет высоты кирпичной трубы. Всегда необходимо доверять правильный расчет профессионалам, чтобы обеспечить безопасное использование системы отопления благодаря оптимальным значениям высоты, диаметра и типа применяемого материала для обустройства дымоходов под котлы различного объема. Эти показатели основаны на сложных законах термодинамики, аэродинамики и материаловедения.

//www..com/watch?v=f2rClF3ktAE

Источник: https://kubkirpich.ru/pechi/vysota-kirpichnoj-truby.html

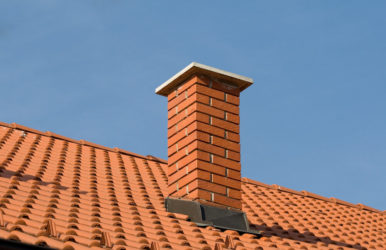

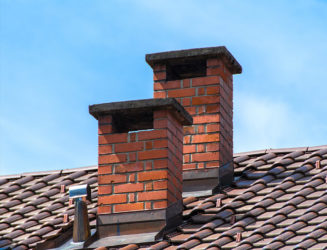

Кирпичный дымоход на крыше

Правильно установленная печная труба из кирпича помогает не только усилить тягу и сделать процесс горения более продуктивным, но и отвести дымовые газы на безопасную высоту. Важно помнить, что кирпич для трубы должен быть высокого качества, чтобы возведенный дымоход на крыше прослужил долго и не разрушился под влиянием негативных внешних факторов. Чтобы кладка была ровной и соответствовала заданным параметрам, нужно предварительно составить план, чертежи, произвести расчет материала.

Общие правила

Установку кирпичного дымохода на крыше дома необходимо планировать заранее. Поэтому помимо обустройства печки или камина, следует детально продумать, как вывести дымовую трубу на улицу.

По правилам печь возводится на том участке, где фундамент надежно укреплен, ведь у печной конструкции внушительный вес и, если основание под него не предусмотрено, есть риск того, что фундамент не выдержит нагрузки.

Поэтому составляя план и чертеж, важно предусмотреть, что в месте, где будет установлена печь и идти проход через крышу, кровля не должна содержать густо расположенных стропил и балок. Кроме этого, на участке расположения дымовых труб запрещено прокладывать коммуникации.

Эффективность функционирования печного дымохода на крыше прямо зависит от ее длины и прямизны. Тяга обеспечивается намного лучше, если выполнить прямой дымоход достаточной длины. Однако такое устройство менее производительно. Поэтому чтобы обеспечить хорошую тягу в любой разновидности конструкции, важно разместить трубу как можно ближе к коньку, что обеспечит всесторонний обдув дымохода. Немаловажным этапом обустройства дымоотвода является его защита от конденсата. Для утепления предпочтение отдается оцинкованному железу и базальной вате.

Если опыта в возведении кирпичной трубы на крыше нет, ознакомиться с важными моментами поможет видео: www..com/watch?v=rep3bmz6z0M.

Особенности вывода дымохода через крышу

Установка трубы на кровле — ответственная работа. Однако, помимо правильного формирования выхода и кладки порядовки важно выполнить еще такие задачи:

Безопасность конструкции зависит от соблюдения противопожарного зазора.

• Обеспечить в помещении, расположенном вокруг дымохода, надежную влагозащиту. Поэтому без гидроизоляции не обойтись, в противном случае помещение будет постоянно мокнуть от дождя или талых вод.
• Сделать трубу пожаробезопасной. Если дымоход выстроен из горючих материалов, в обязательном порядке оставляется противопожарный зазор размером 15—25 см. В случае когда основа изготовлена из пожаробезопасных материалов для зазора достаточно 2—3 см.

Немаловажным этапом является крышная разделка прямоугольной трубы. Для разделки кирпичной конструкции через металлочерепицу используются специальные элементы, такие как металлический фартук, галстук, профиля. Обязательно осуществляется герметизация. Место стыка можно замазать специальным герметиком либо обклеить обход самоклеящейся битумной пленкой.

Какой должна быть высота от конька?

Правильный расчет высоты дымохода обеспечивает хорошую тягу при горении. Требования к длине трубы такие:

Если трубу относительно конька расположить правильно, то она будет выполнять свою функцию оптимально.

• Дымоход возведен на удалении в 1,5 м от конька. Край трубы должен выступать выше крыши минимум на полметра.
• Удаленность 1,5—3 м. Край дымохода устанавливается с коньком на одном уровне.
• Удаленность более 3 м от конька. Конструкция возводится ниже него на 10°.

Как выполнить расчет?

Чтобы правильно возвести кирпичную трубу на крыше, необходимо рассчитать 2 главных параметра:

• Сечение. Используется формула: квадрат требуемой величины = 4*объем газов / Пи*скорость движения газов в трубе. Избежать сложных расчетов поможет таблица: prntscr.com/lar2nj.
• Высота печной трубы. Определяется исходя из места ее расположения относительно конька. Основные требования представлены на рисунке: prntscr.com/laqyv4.

Этапы работы

При монтаже конструкции необходимо использовать асбест.

Кирпичную печную трубу необходимо установить на прочное основание, монтаж выполняется с применением таких материалов:

• цемент;
• кирпич;
• лист асбеста;
• герметик.

В месте присоединения дымохода монтируется изоляционный слой из листа асбеста. Каждая последующая порядовка кладется в шахматном порядке по отношению к предыдущей. Важна тщательная заделка и расшивка швов. В месте, где дымоход переходит из потолка на крышу, кладка уплотняется, так как внешний диаметр конструкции увеличивается, при этом сечение внутри газохода равно его длине.

Когда дымовая труба будет подходить к крыше, дополнительно устанавливаются опоры, главная задача которых — укрепление несущей конструкции. Немаловажно правильно обустроить выход дымохода на кровлю. Для этих целей используется металлический фартук. Над крышей допустимо расположить минимум 9 рядов кладки. Для защиты дымоотводной конструкции от природных осадков в виде снега или дождя используется оголовок, который крепится на верху дымоходного канала. Соблюдая эти несложные правила, удастся возвести крепкий, надежный и функциональный кирпичный дымоход на крыше.

Источник: https://EtoKirpichi.ru/vozvedenie/dymootvod/kirpichnaya-truba-na-kryshe.html
